Балтийский государственный технический университет Им Д. Ф. Устинова «Военмех» ДОКЛАД ПО ДИСЦИПЛИНЕ «СОВРЕМЕННЫЕ ПРОБЛЕМЫ РАДИОЭЛЕКТРОНИКИ» Выполнил студент: Ярыгин Дмитрий Группа: И-4 М 21 Санкт-Петербург 2017 г. IDM 2. 0 company
Особенности построения и основные ТТХ вторичных РЛС IDM 2. 0 company

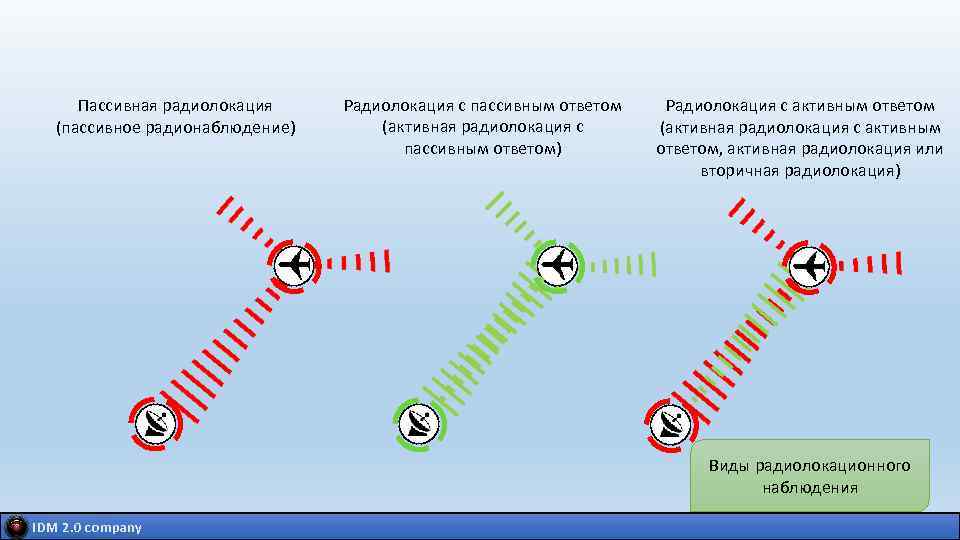

Пассивная радиолокация (пассивное радионаблюдение) Радиолокация с пассивным ответом (активная радиолокация с пассивным ответом) Радиолокация с активным ответом (активная радиолокация с активным ответом, активная радиолокация или вторичная радиолокация) Виды радиолокационного наблюдения IDM 2. 0 company
СА РО П ЗА С П ЛЬ У ИМ ЕТ ТВ О Вторичная радиолокация IDM 2. 0 company
шифратор ПРД антенна ПРД ПРМ шифратор декодер ПРМ антенна декодер индикатор IDM 2. 0 company Особенности построения
Повышенная информационная способность. Большая дальность действия при малых энергетических затратах. Малый уровень помех, вызываемых отражениями сигналов от местных предметов и метеообразований. Преимущества ВРЛС IDM 2. 0 company
ВРЛС могут работать только со «своими» объектами. Их в основном используют для сопровождения ракет и других объектов, обладающих слабыми отражающими свойствами, а также для опознавания «своих» объектов. Зависимость работы PЛС от работы ретранслятора. Ретрансляторы, устанавливаемые на самолетах, называются самолетными радиолокационными ответчиками (CОМ – 64), а ретрансляторы, устанавливаемые в аэропортах, т. е. на "земле", называются радиолокационными радиомаяками. Недостатки ВРЛС IDM 2. 0 company
ТТХ самолетных ответчиков IDM 2. 0 company
Расстановка кодовых импульсов запроса для режимов УВД и RBS IDM 2. 0 company
1. ВРЛ формирует запросные сигналы в режимах RBS и УВД в соответствии с требованиями ИКАО и ГОСТ 21800 -89. 2. ВРЛ обрабатывает ответные сигналы в режимах RBS и УВД. 3. Зона обзора: - минимальный угол места не более 0, 50; - максимальный угол места не менее 450; - минимальная дальность не более 1 км; - максимальная дальность не менее 400 км. Указанная зона обеспечивается при нулевых углах закрытия и уровне ложных тревог Р л. т. =10 -6. 4. Рабочие частоты: - по каналу запроса 1030 ± 0, 1 МГц (в УВД и RBS); - по каналу ответа RBS 1090 ± 3 МГц; - по каналу ответа УВД 740 ± 1, 8 МГц. Поляризация на частотах 1030 и 1090 МГц – вертикальная, на частоте 740 МГц – горизонтальная. 5. Вероятность получения дополнительной информации при нахождении ВС в главном лепестке диаграммы направленности антенной системы (ГЛДН) и при отсутствии мешающих запросных сигналов – не менее 0, 98. 6. Среднеквадратическая ошибка измерения координат на выходе цифрового канала: - по дальности 50 м; Технические - по азимуту 4, 8 ΄ для RBS; характеристики МВРЛ ≤ 6΄ для УВД. «КРОНА» IDM 2. 0 company
7. Разрешающая способность: - по дальности ≤ 100 м в режиме RBS; ≤ 150 м в режиме УВД; - по азимуту ≤ 0, 60 в режиме RBS; ≤ 0, 90 в режиме УВД. 8. Импульсная мощность по каналам запроса и подавления ≥ 2 к. Вт. 9. Чувствительность приемников суммарного, разностного каналов и каналов подавления не хуже -116 д. Б/Вт. 10. Антенная система имеет следующие параметры: - уровень боковых лепестков диаграмм направленности суммарного и разностного каналов ≤ -24 д. Б; - ширина диаграммы направленности в горизонтальной плоскости антенны суммарного канала на f=1090 МГц ≤ 30; на f=740 МГц ≤ 3, 50. 11. Скорость вращения: 6 об/мин для трассового и 15 об/мин для аэродромного вариантов МВРЛ. 12. Частота повторения импульсов 150… 300 Гц. 13. Антенная система обеспечивает работу ВРЛ при скорости ветра до 30 м/с с обледенением до 5 мм и без обледенения до 40 м/с. 14. Питание: 3 фазы 380 В, частота 50 Гц по двум независимым кабелям: Рпотр. ≤ 20 к. Вт – полная потребляемая мощность с подогревом и кондиционерами; Технические Рпотр. ≤ 6 к. Вт – потребляемая мощность радиоэлектронной аппаратуры (РЭА) характеристики МВРЛ с вращением антенны. «КРОНА» 15. Среднее время наработки на отказ ≤ 4000 часов. IDM 2. 0 company
