Balti. Mix 2008 Применение наполнителя «Карболцем» для снижения себестоимости сухих строительных смесей Сентябрь 28, 2008 Светлана Савкина Глава исследований и развития © Holcim Rus Ltd 2008 Holcim White – Excellence in white.

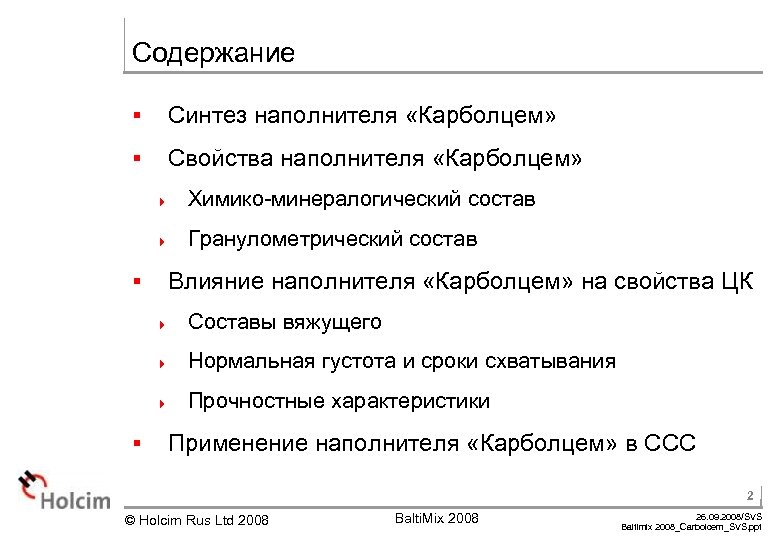

Содержание § Синтез наполнителя «Карболцем» § Свойства наполнителя «Карболцем» 4 4 § Химико-минералогический состав Гранулометрический состав Влияние наполнителя «Карболцем» на свойства ЦК 4 4 Нормальная густота и сроки схватывания 4 § Составы вяжущего Прочностные характеристики Применение наполнителя «Карболцем» в ССС 2 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

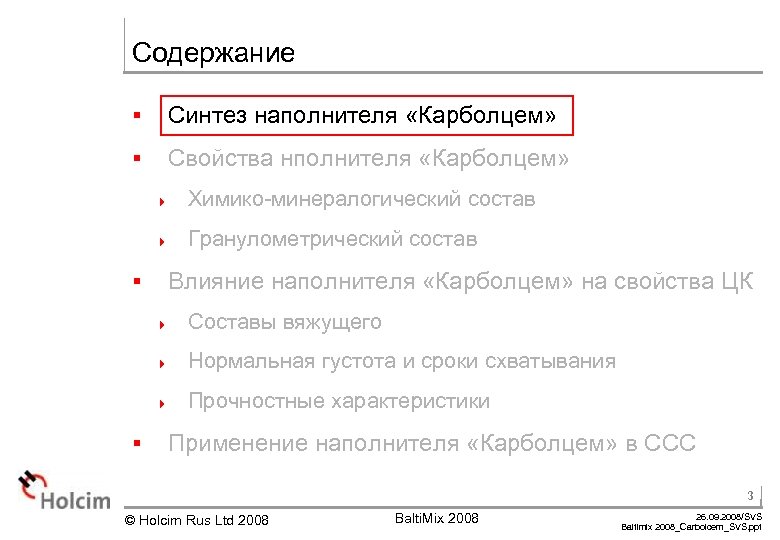

Содержание § Синтез наполнителя «Карболцем» § Свойства нполнителя «Карболцем» 4 4 § Химико-минералогический состав Гранулометрический состав Влияние наполнителя «Карболцем» на свойства ЦК 4 4 Нормальная густота и сроки схватывания 4 § Составы вяжущего Прочностные характеристики Применение наполнителя «Карболцем» в ССС 3 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

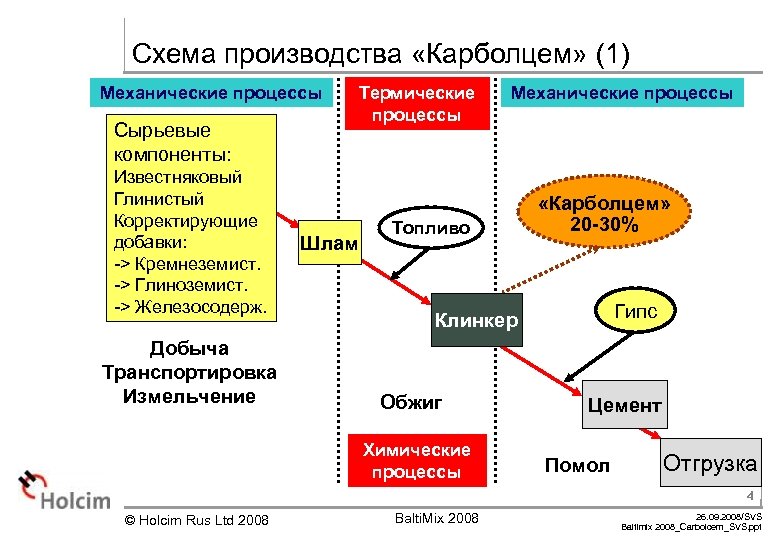

Схема производства «Карболцем» (1) Механические процессы Сырьевые компоненты: Известняковый Глинистый Корректирующие добавки: -> Кремнеземист. -> Глиноземист. -> Железосодерж. Добыча Транспортировка Измельчение Термические процессы Шлам Механические процессы Топливо «Карболцем» 20 -30% Гипс Клинкер Обжиг Химические процессы Цемент Помол Отгрузка 4 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

Схема производства «Карболцем» (2) 5 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

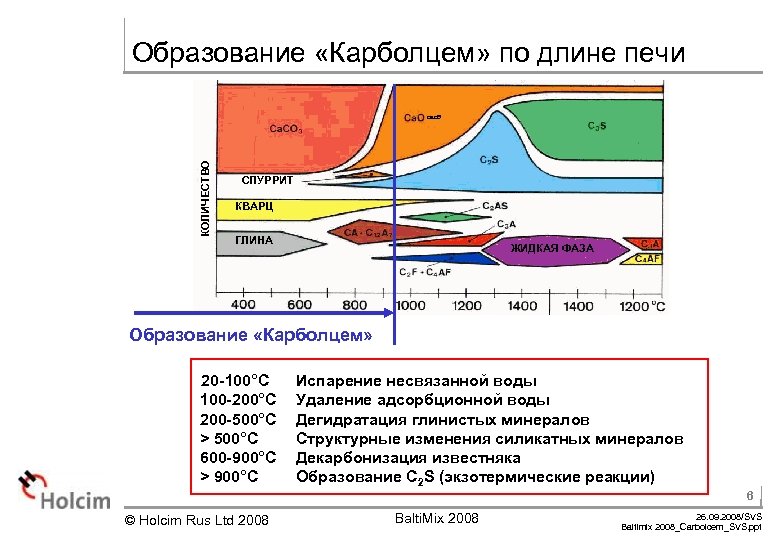

Образование «Карболцем» по длине печи КОЛИЧЕСТВО своб СПУРРИТ КВАРЦ ГЛИНА ЖИДКАЯ ФАЗА Образование «Карболцем» 20 -100°C 100 -200°C 200 -500°C > 500°C 600 -900°C > 900°C Испарение несвязанной воды Удаление адсорбционной воды Дегидратация глинистых минералов Структурные изменения силикатных минералов Декарбонизация известняка Образование C 2 S (экзотермические реакции) 6 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

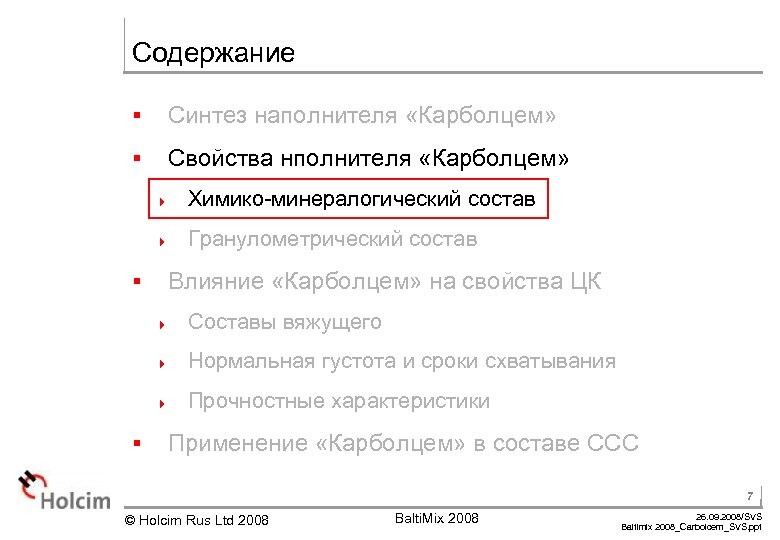

Содержание § Синтез наполнителя «Карболцем» § Свойства нполнителя «Карболцем» 4 4 § Химико-минералогический состав Гранулометрический состав Влияние «Карболцем» на свойства ЦК 4 4 Нормальная густота и сроки схватывания 4 § Составы вяжущего Прочностные характеристики Применение «Карболцем» в составе ССС 7 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

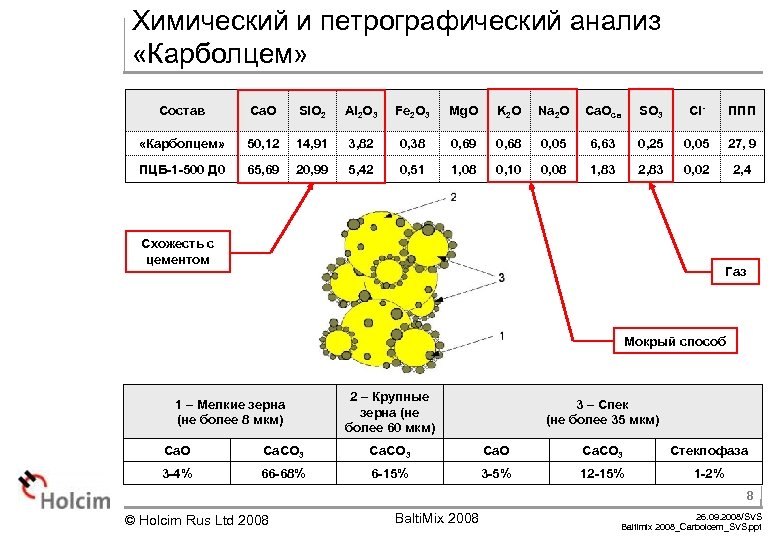

Химический и петрографический анализ «Карболцем» Состав Ca. O Si. O 2 Al 2 O 3 Fe 2 O 3 Mg. O K 2 O Na 2 O Ca. Oсв SO 3 Cl- ППП «Карболцем» 50, 12 14, 91 3, 82 0, 38 0, 69 0, 68 0, 05 6, 63 0, 25 0, 05 27, 9 ПЦБ-1 -500 Д 0 65, 69 20, 99 5, 42 0, 51 1, 08 0, 10 0, 08 1, 83 2, 83 0, 02 2, 4 Схожесть с цементом Газ Мокрый способ 1 – Мелкие зерна (не более 8 мкм) 2 – Крупные зерна (не более 60 мкм) 3 – Спек (не более 35 мкм) Са. О Са. СО 3 Стеклофаза 3 -4% 66 -68% 6 -15% 3 -5% 12 -15% 1 -2% 8 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

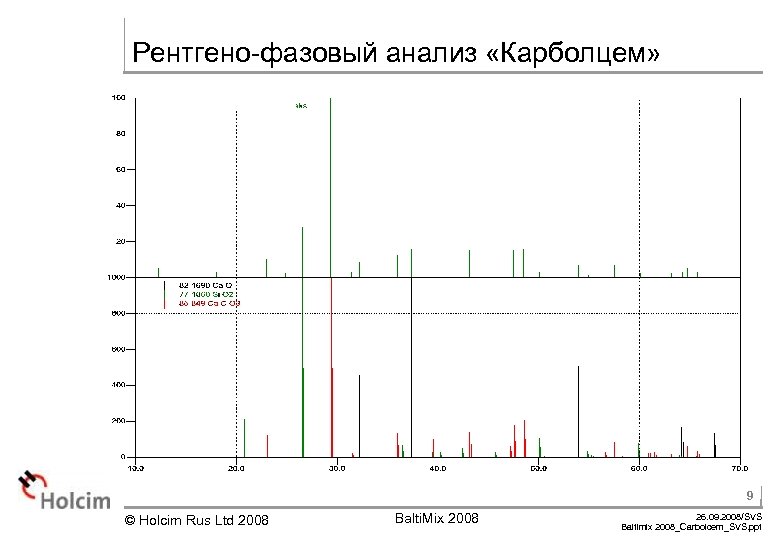

Рентгено-фазовый анализ «Карболцем» 9 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

Содержание § Синтез наполнителя «Карболцем» § Свойства нполнителя «Карболцем» 4 4 § Химико-минералогический состав Гранулометрический состав Влияние «Карболцем» на свойства ЦК 4 4 Нормальная густота и сроки схватывания 4 § Составы вяжущего Прочностные характеристики Применение «Карболцем» в составе ССС 10 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

Гранулометрический состав «Карболцем» Значение [мм] Показатель ПЦБ-1 -500 Д 0 «Карболцем» D(v, 0, 1) 3, 83 2, 30 D(v, 0, 5) 13, 79 12, 21 D(v, 0, 9) 34, 84 55, 60 D(4, 3) 17, 01 22, 09 ПЦБ-1 -500 Д 0 Карболцем 11 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

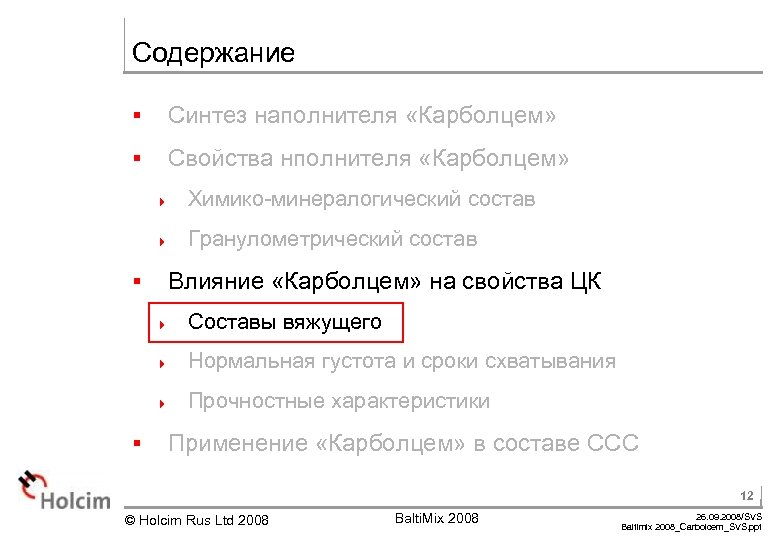

Содержание § Синтез наполнителя «Карболцем» § Свойства нполнителя «Карболцем» 4 4 § Химико-минералогический состав Гранулометрический состав Влияние «Карболцем» на свойства ЦК 4 4 Нормальная густота и сроки схватывания 4 § Составы вяжущего Прочностные характеристики Применение «Карболцем» в составе ССС 12 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

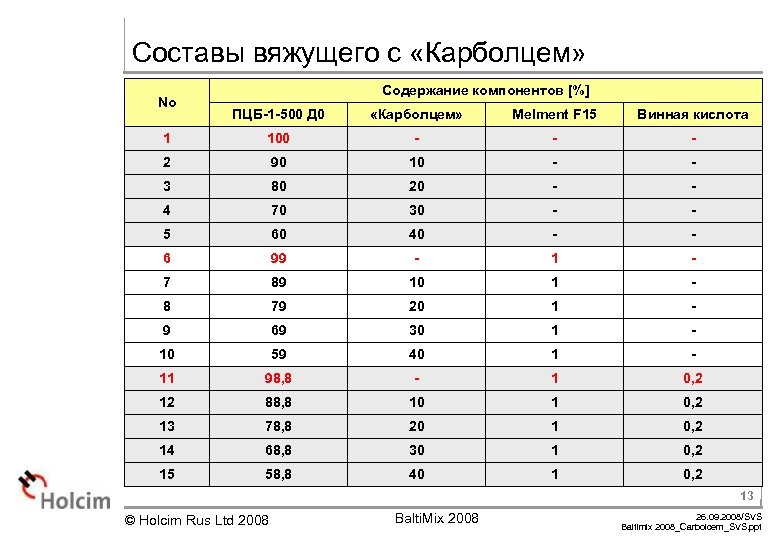

Составы вяжущего с «Карболцем» No Содержание компонентов [%] ПЦБ-1 -500 Д 0 «Карболцем» Melment F 15 Винная кислота 1 100 - - - 2 90 10 - - 3 80 20 - - 4 70 30 - - 5 60 40 - - 6 99 - 1 - 7 89 10 1 - 8 79 20 1 - 9 69 30 1 - 10 59 40 1 - 11 98, 8 - 1 0, 2 12 88, 8 10 1 0, 2 13 78, 8 20 1 0, 2 14 68, 8 30 1 0, 2 15 58, 8 40 1 0, 2 13 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

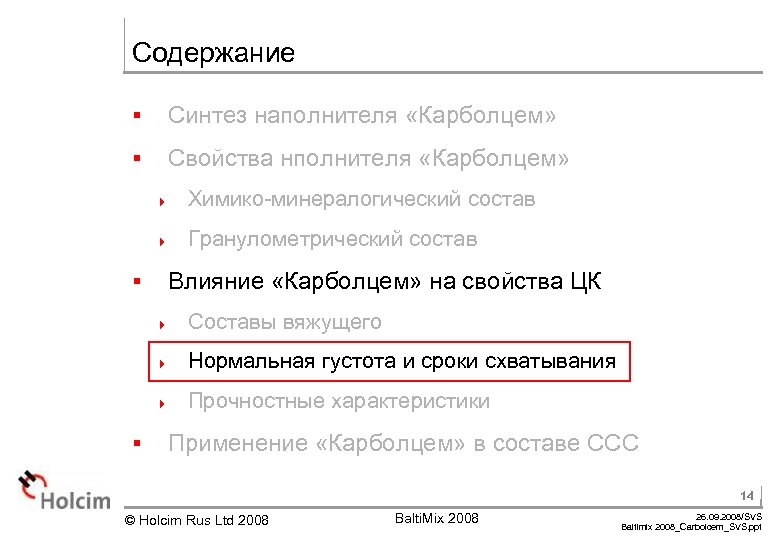

Содержание § Синтез наполнителя «Карболцем» § Свойства нполнителя «Карболцем» 4 4 § Химико-минералогический состав Гранулометрический состав Влияние «Карболцем» на свойства ЦК 4 4 Нормальная густота и сроки схватывания 4 § Составы вяжущего Прочностные характеристики Применение «Карболцем» в составе ССС 14 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

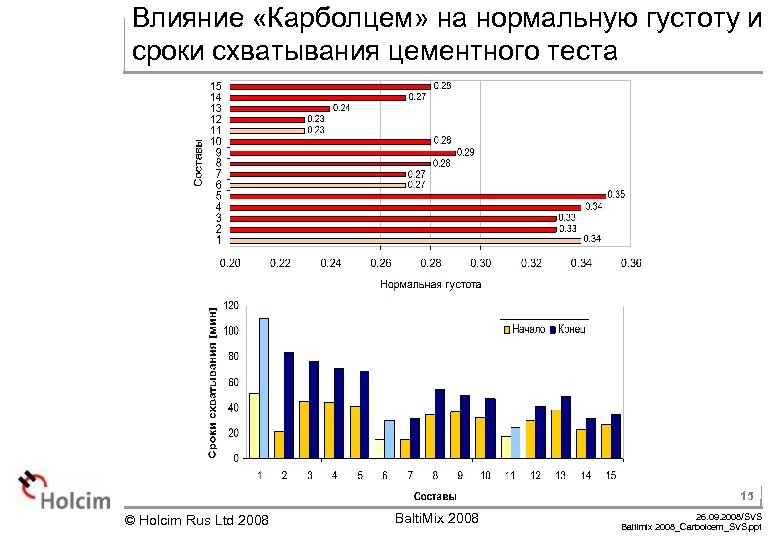

Влияние «Карболцем» на нормальную густоту и сроки схватывания цементного теста 15 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

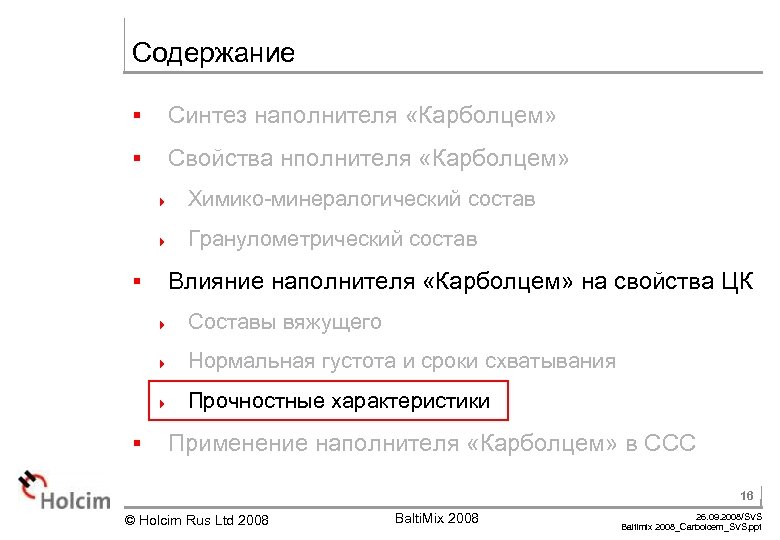

Содержание § Синтез наполнителя «Карболцем» § Свойства нполнителя «Карболцем» 4 4 § Химико-минералогический состав Гранулометрический состав Влияние наполнителя «Карболцем» на свойства ЦК 4 4 Нормальная густота и сроки схватывания 4 § Составы вяжущего Прочностные характеристики Применение наполнителя «Карболцем» в ССС 16 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

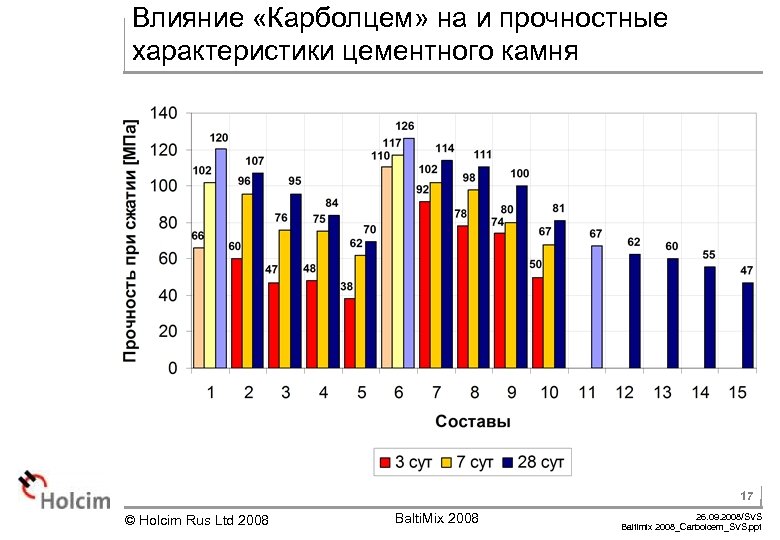

Влияние «Карболцем» на и прочностные характеристики цементного камня 17 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

Содержание § Синтез наполнителя «Карболцем» § Свойства нполнителя «Карболцем» 4 4 § Химико-минералогический состав Гранулометрический состав Влияние наполнителя «Карболцем» на свойства ЦК 4 4 Нормальная густота и сроки схватывания 4 § Составы вяжущего Прочностные характеристики Применение наполнителя «Карболцем» в ССС 18 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

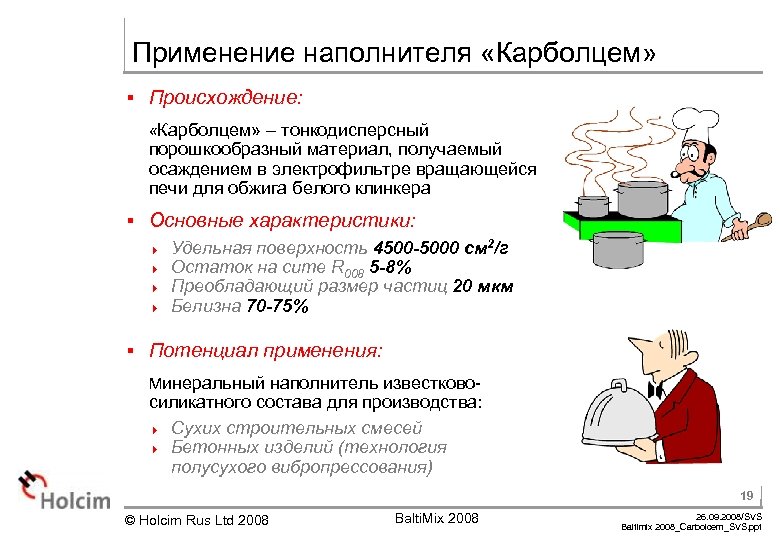

Применение наполнителя «Карболцем» § Происхождение: «Карболцем» – тонкодисперсный порошкообразный материал, получаемый осаждением в электрофильтре вращающейся печи для обжига белого клинкера § Основные характеристики: 4 Удельная поверхность 4500 -5000 см 2/г 4 Остаток на сите R 008 5 -8% 4 Преобладающий размер частиц 20 мкм 4 Белизна 70 -75% § Потенциал применения: Минеральный наполнитель известково- силикатного состава для производства: 4 Сухих строительных смесей 4 Бетонных изделий (технология полусухого вибропрессования) 19 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

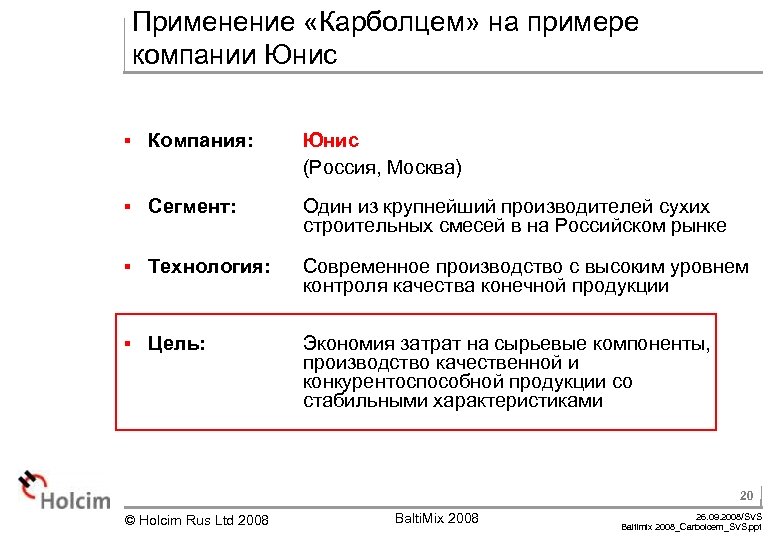

Применение «Карболцем» на примере компании Юнис § Компания: Юнис (Россия, Москва) § Сегмент: Один из крупнейший производителей сухих строительных смесей в на Российском рынке § Технология: Современное производство с высоким уровнем контроля качества конечной продукции § Цель: Экономия затрат на сырьевые компоненты, производство качественной и конкурентоспособной продукции со стабильными характеристиками 20 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

Компания Юнис – производство и контроль качества Производство Технический центр § Завод компании Юнис состоит из 3 производственных площадок, включающих 14 цехов для изготовления различных продуктов § Все линии оснащены электронными системами контроля качества § Две испытательные лаборатории осуществляют непрерывный контроль качества исходного сырья и конечной продукции § Разработка новых рецептур осуществляется в техническом центре, оснащенным современным лабораторным оборудованием © Holcim Rus Ltd 2008 Balti. Mix 2008 21 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

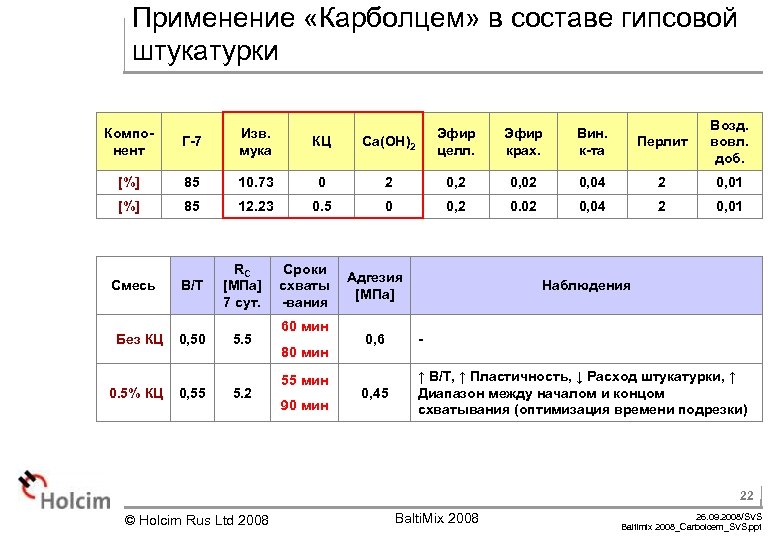

Применение «Карболцем» в составе гипсовой штукатурки Компонент Ca(OH)2 Эфир целл. Эфир крах. Вин. к-та Перлит Возд. вовл. доб. 0 2 0, 02 0, 04 2 0, 01 0. 5 0 0, 2 0. 02 0, 04 2 0, 01 Г-7 Изв. мука КЦ [%] 85 10. 73 [%] 85 12. 23 Смесь Без КЦ 0. 5% КЦ В/Т 0, 50 0, 55 RC [МПа] 7 сут. 5. 5 5. 2 Сроки схваты -вания 60 мин 80 мин 55 мин 90 мин Адгезия [МПа] Наблюдения 0, 6 - 0, 45 ↑ В/Т, ↑ Пластичность, ↓ Расход штукатурки, ↑ Диапазон между началом и концом схватывания (оптимизация времени подрезки) 22 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt

Расчет выгоды от применения «Карболцем» в составе гипсовой штукатурки Материал Цена [Евро/тн] Известня ко-вая мука Гашеная известь Наполни тель «Карбол цем» 28 186 43 3. 00 3. 72 - 3. 42 - 0. 21 Затраты [Евро/тн штукатурки] § Без «Карболцем» § С «Карболцем» Выгода [Евро/тн штукатурки] -> 3. 09 Общая выгода [Евро/год] -> 309’ 000 23 © Holcim Rus Ltd 2008 Balti. Mix 2008 26. 09. 2008/SVS Baltimix 2008_Carbolcem_SVS. ppt
