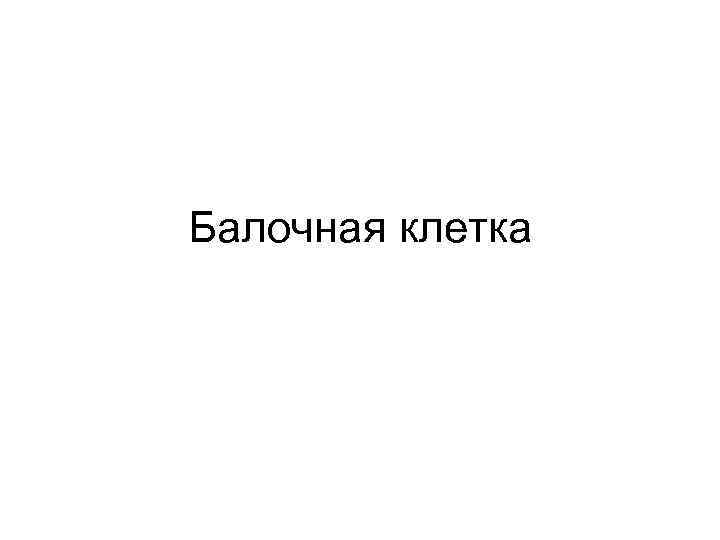

Балочная клетка
План балочной клетки
Соединение балки настила и главной балки

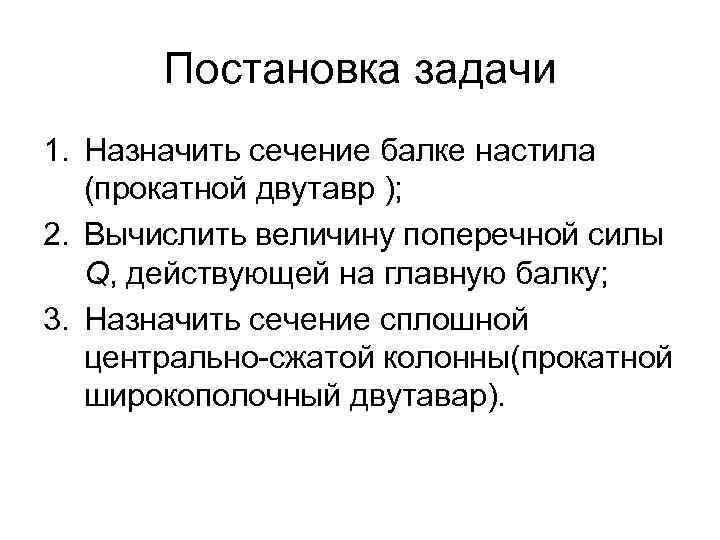

Постановка задачи 1. Назначить сечение балке настила (прокатной двутавр ); 2. Вычислить величину поперечной силы Q, действующей на главную балку; 3. Назначить сечение сплошной центрально-сжатой колонны(прокатной широкополочный двутавар).
Расчетная схема балки настила
Алгоритм расчета балки настила 1. Выполнить сбор нагрузок на настил – получить значения qn, q Кн/м 2!!; 2. Вычислить величину шага балок настила a ( a>ln и обеспечивать укладывание целого числа балок настила на главную балку; 3. Вычислить распределенную нагрузку на балку настила - q Кн/м!! 4. Рассчитать максимальный изгибающий момент балки - М Кн*м 5. Рассчитать требуемый момент сопротивления балки - Wтр см 3 6. По сортаменту выбрать двутавр, у которого Wx>Wтр 7. Проверить выбранное сечение по второй группе предельных состояний f/l<1/250
Сбор нагрузок
Грузовая площадь

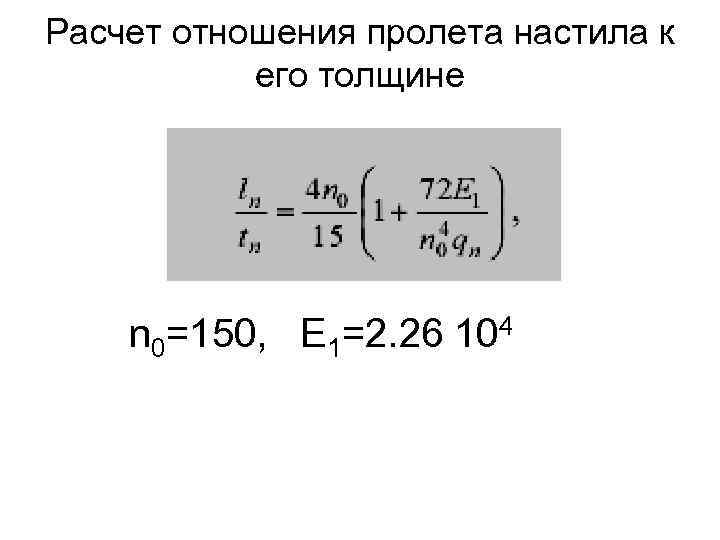

Расчет отношения пролета настила к его толщине n 0=150, E 1=2. 26 104

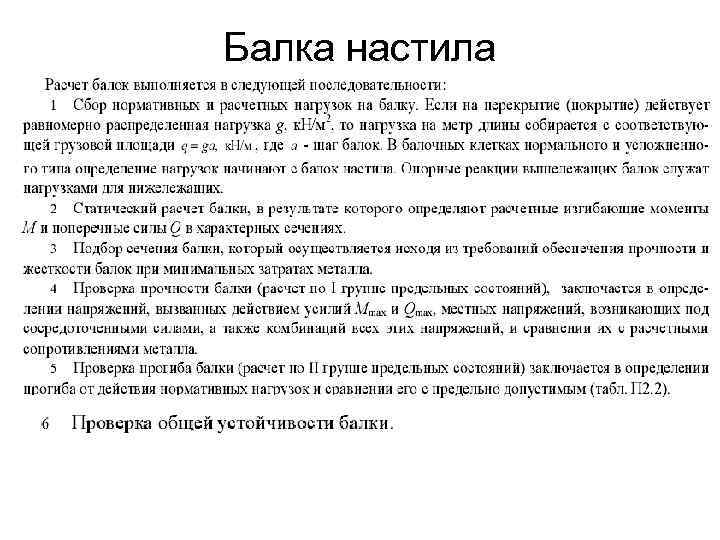

Балка настила

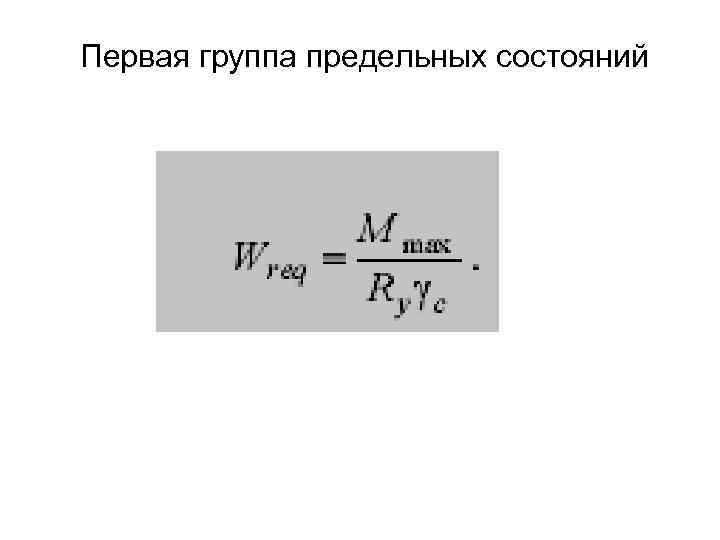

Первая группа предельных состояний
