БАЛЛАСТНЫЙ СЛОЙ

Назначение балластного слоя Воспринимать давление от шпал и передавать его на основную площадку земляного полотна; Обеспечивать стабильное проектное положение рельсошпальной решетки в процессе эксплуатации; Обеспечивать возможность выправки пути в профиле и плане за счет балластного слоя; Быстро отводить воду из балластной призмы и с основной площадки земляного полотна; Участвовать в формировании оптимальной упругости подрельсового основания; Иметь низкую электропроводность.

Требования, предъявляемые к балластному слою Прочность; Упругость; Шероховатость; Дренирующие свойства (свойство пропускать через себя воду); Устойчивость против атмосферных воздействий.

Материалы балластного слоя Щебень (искусственный камень); Карьерный гравий (продукт разрушения горных пород); Асбестовый балласт (продукт химической промышленности); Песчано – и песчано-гравийный; Ракушечник (морские отложения, известковые образования); Шлаковый балласт.

Щебеночный балласт Изготавливается из: магматических пород (граниты, диориты, сиениты, диабазы, базальты); осадочных пород (известняки, доломиты, песчаники).

Требования предъявляемые к щебню по зерновому составу; по содержанию примесей; по морозостойкости; по прочности:


Карьерный гравий Используется: на станционных путях; подъездных и соединительных путях; для устройства подушек под все виды балластов; для балластировки главных путей 4-го класса. Зерновой состав: от 3 до 60 мм должно быть 40 – 80 %; от 60 до 100 мм - не более 10 %; менее 0,14 мм – не более 10 %.

Песчано – и песчано-гравийный балласт Зерновой состав: от 3 до 100 мм должно быть до 80 % общей массы, в том числе размером от 60 до 100 мм – до 10 %; менее 0,14 мм – не более 16 %. Используется: для балластировки малодеятельных линий; станционных путей; для устройства подушек под щебеночной призмой.

Асбестовый балласт Состав: песчано-гравийная смесь: размер частиц от 0,14 до 25 мм не менее 90 %; - волокна асбеста (1,0 – 1,3 % по массе). Достоинства: образование прочных структурных связей; корка по поверхности призмы, не проницаемая для атмосферных осадков и засорителей. Недостатки: невозможность очистки и повторного использования; экологическая проблема; высокая степень пыления балласта; неудовлетворительная работа при большом количестве пылеватых частиц; высокая степень уплотняемости балласта.

Ракушечник Используется: на линиях с небольшой грузонапряженностью; в районах прилегающих к морским побережьям. Зерновой состав: частиц размером 0,5 мм и крупнее – не менее 50 %; частиц менее 0,1 мм – не более 6% общей массы.

Шлаковый балласт Используются шлаки: доменные; из мартеновских печей; из печей выплавки цветных металлов. Требования предъявляемые к шлакам: должны быть камневидными; обладать возможной однородностью; по внешнему виду приближаться к форме куба; иметь плотное кристаллическое строение.

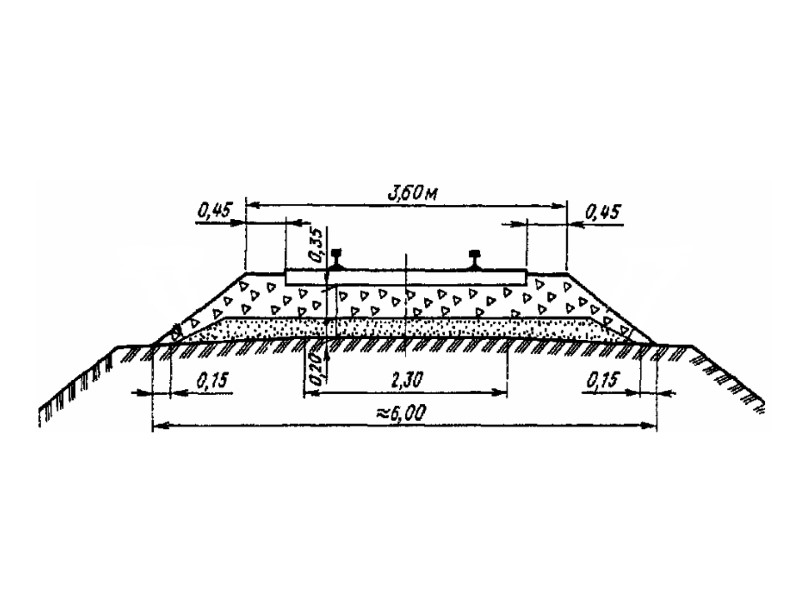

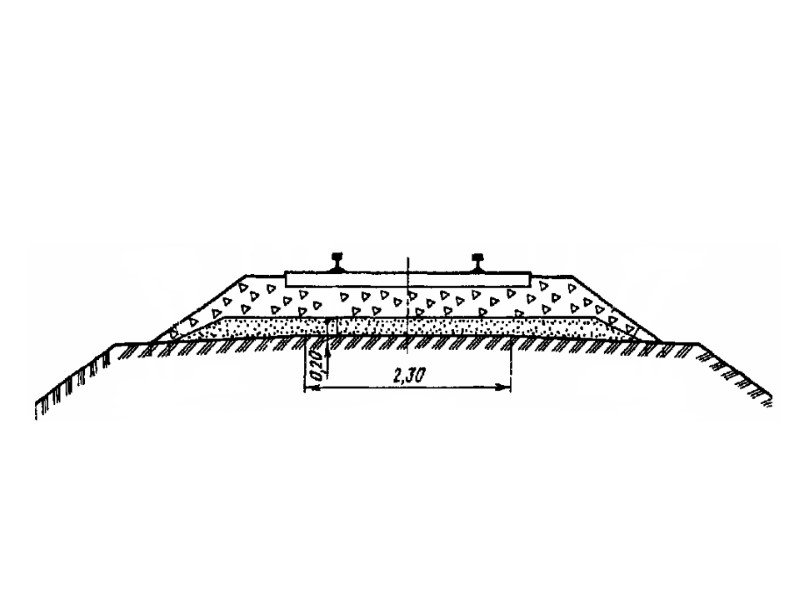

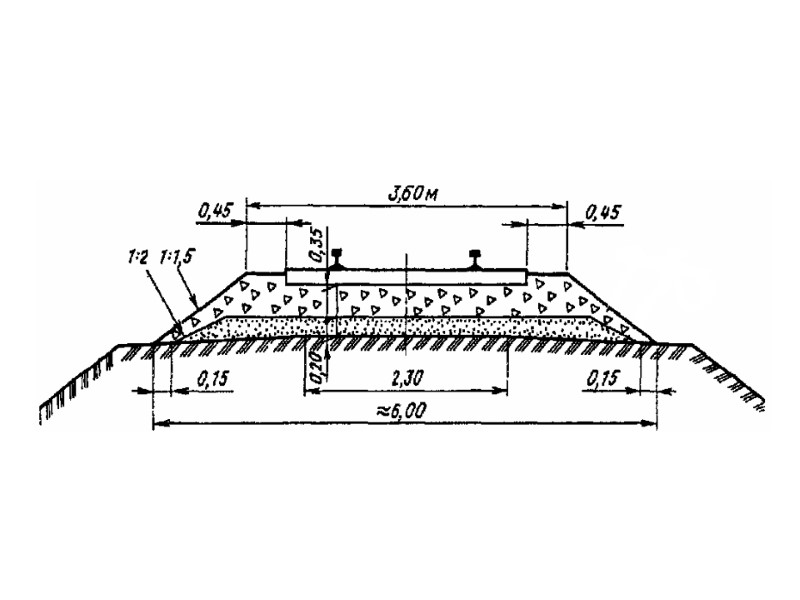

Поперечный профиль балластной призмы на однопутном участке (прямой путь, деревянные шпалы).











Поперечный профиль балластной призмы на однопутном участке (кривая, деревянные шпалы).
