Балки и балочные конструкции Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Классификация балок • По статической схеме: однопролетные, многопролетные (неразрезные), консольные балки. • По типу сечения: прокатные (а), прессованные (б), составные сварные (в), составные болтовые (г). Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Классификация балок • Эффективные типы балок: перфорированные, балки с гибкой стенкой , балки с гофрированной стенкой. Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Конструкции балочных клеток • По типу клеток: упрощенная, нормальная и усложненная. • По типу расположения: поэтажное, на одном уровне, пониженное. Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Расчет стального настила • Расчетная схема • При нагрузках до 50 к. Н/м 2 и предельном прогибе no≥ 1/150 толщина настила определяется из условия обеспечения жесткости: Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Расчет стального настила • Примерные толщины настила: qn<10 к. Н/м 2 - tн=6 мм; qn=10 -20 к. Н/м 2 - tн=8 мм; qn>20 к. Н/м 2 - tн=10 -14 мм; Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
ПОДБОР СЕЧЕНИЯ ПРОКАТНЫХ БАЛОК • Мера эффективности сечения • Требуемый момент сопротивления • Проверка жесткости балки • Проверка прочности по касательным напряжениям • Проверка прочности стенки Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
ПРОВЕРКА УСТОЙЧИВОСТИ БАЛКИ • Проверка устойчивости балки Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Определение высоты составной балки • Оптимальная высота балки. Для сварных балок k=1, 2… 1, 25. • Минимальная высота Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Определение высоты составной балки • Строительная высота Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Определение толщины стенки • Из условия обеспечения прочности по касательным напряжениям • Из условия обеспечения местной устойчивости стенки • Из условия смятия стенки Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

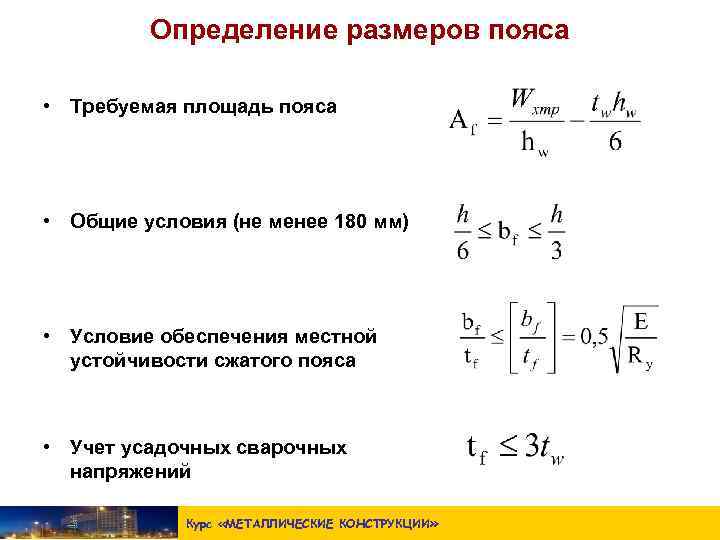

Определение размеров пояса • Требуемая площадь пояса • Общие условия (не менее 180 мм) • Условие обеспечения местной устойчивости сжатого пояса • Учет усадочных сварочных напряжений Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Проверка прочности балки • Проверка прочности по нормальным напряжениям • Проверка прочности по касательным напряжениям Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Изменение сечения балки по длине Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Изменение сечения балки по длине 1 -й способ: 1. Задаются расстоянием х=1/6 L. 2. Определяют усилия М 1 и Q 1. 3. Определяют требуемый момент сопротивления 4. Принимают ширину пояса из условий b 1>bf/2; b 1>180 мм; b 1>1/10 h. Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

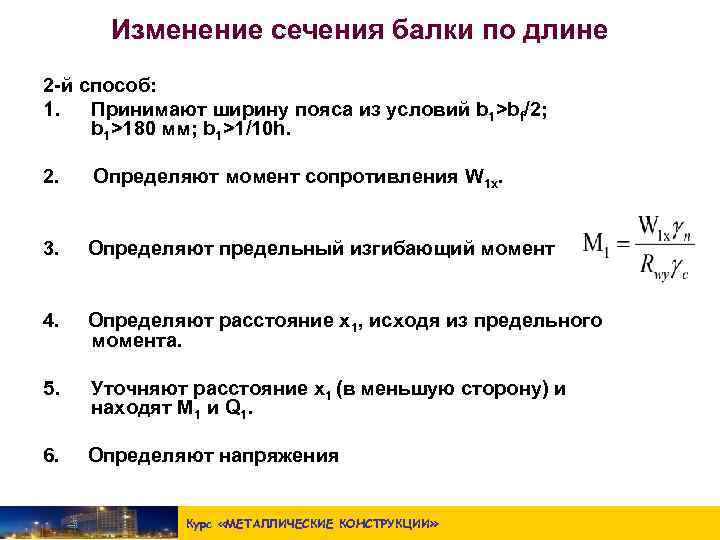

Изменение сечения балки по длине 2 -й способ: 1. Принимают ширину пояса из условий b 1>bf/2; b 1>180 мм; b 1>1/10 h. 2. Определяют момент сопротивления W 1 x. 3. Определяют предельный изгибающий момент 4. Определяют расстояние х1, исходя из предельного момента. 5. Уточняют расстояние х1 (в меньшую сторону) и находят М 1 и Q 1. 6. Определяют напряжения Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Изменение сечения балки по длине 1. Проверка прочности по приведенным напряжениям 2. На опоре балки выполняют проверку прочности по касательным напряжениям Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

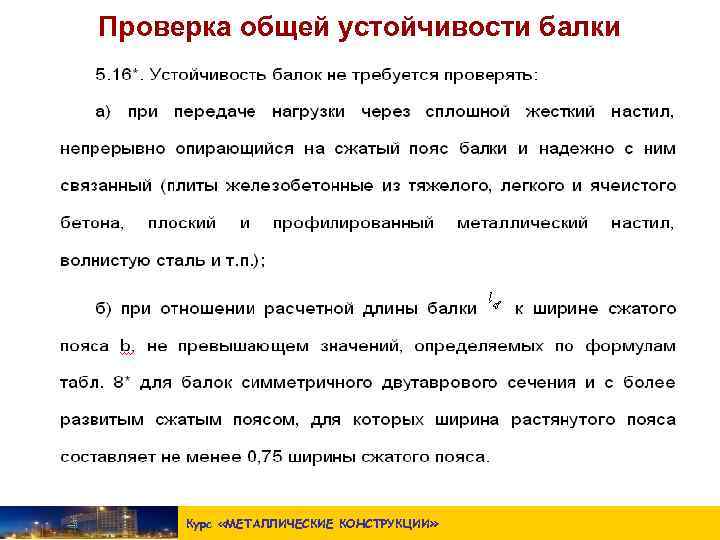

Проверка общей устойчивости балки Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

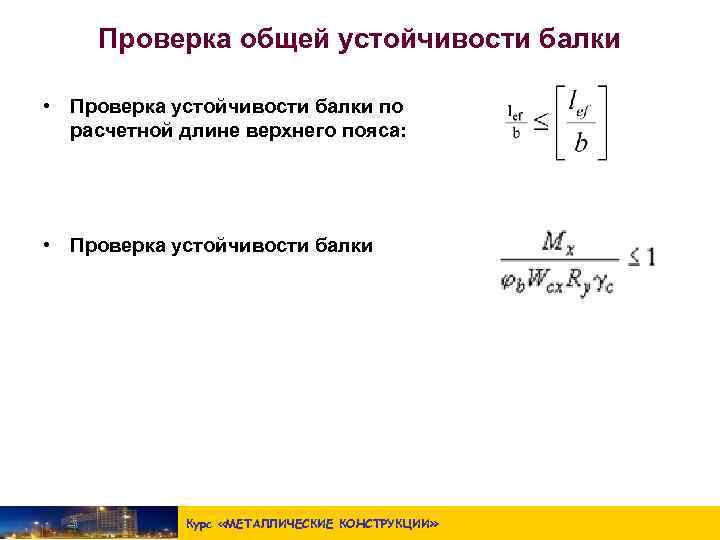

Проверка общей устойчивости балки • Проверка устойчивости балки по расчетной длине верхнего пояса: • Проверка устойчивости балки Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Проверка местной устойчивости стенки Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

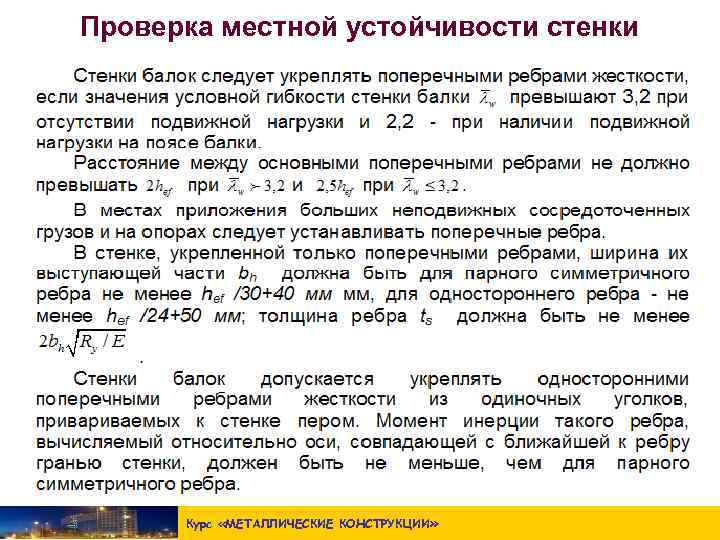

Проверка местной устойчивости стенки Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Проверка местной устойчивости стенки Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Проверка местной устойчивости стенки Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Проверка местной устойчивости стенки Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Проверка местной устойчивости стенки • Расчет на устойчивость стенки составной балки, укрепленной только поперечными ребрами при отсутствии местных напряжений • Критические нормальные и касательные напряжения Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Проверка местной устойчивости стенки • Проверка местной устойчивости стенки составной балки, укрепленной только поперечными ребрами жесткости при наличии местного напряжения Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
Проверка местной устойчивости стенки Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

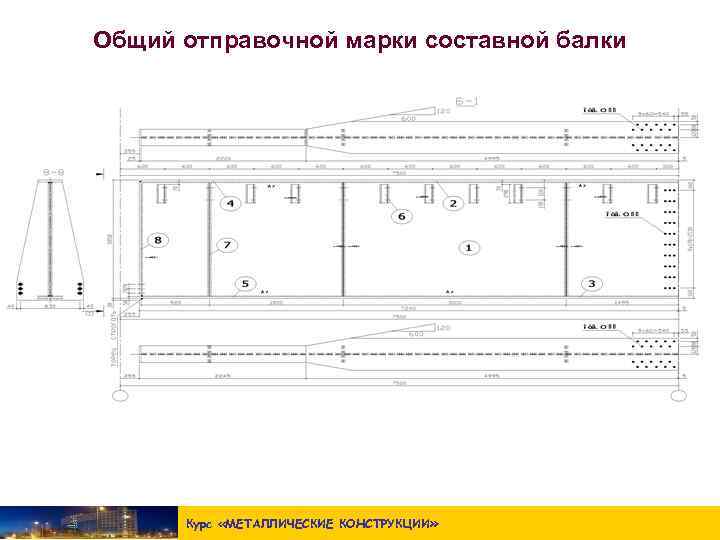

Общий отправочной марки составной балки Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »
