Бакалаврская работа студента группы ЭЭб-427 Лупандина Андрея Юрьевича В данной работе выполнен расчёт электрооборудования установки асинхронного электропривода подъёмной установки для мостового крана

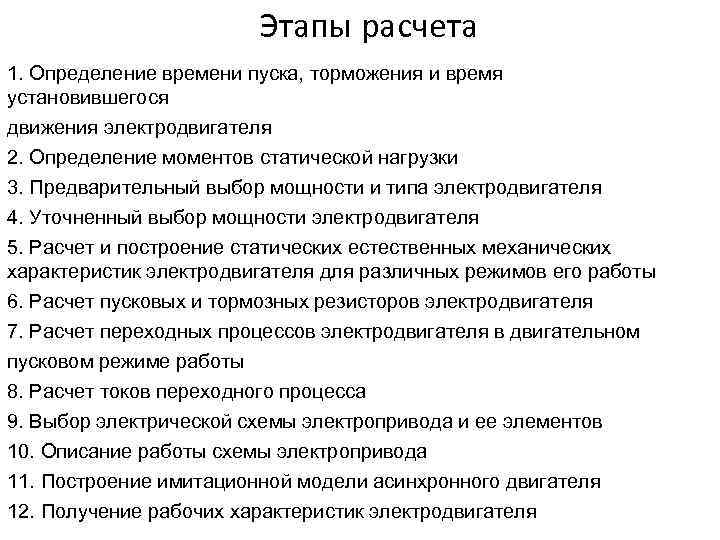

Этапы расчета 1. Определение времени пуска, торможения и время установившегося движения электродвигателя 2. Определение моментов статической нагрузки 3. Предварительный выбор мощности и типа электродвигателя 4. Уточненный выбор мощности электродвигателя 5. Расчет и построение статических естественных механических характеристик электродвигателя для различных режимов его работы 6. Расчет пусковых и тормозных резисторов электродвигателя 7. Расчет переходных процессов электродвигателя в двигательном пусковом режиме работы 8. Расчет токов переходного процесса 9. Выбор электрической схемы электропривода и ее элементов 10. Описание работы схемы электропривода 11. Построение имитационной модели асинхронного двигателя 12. Получение рабочих характеристик электродвигателя

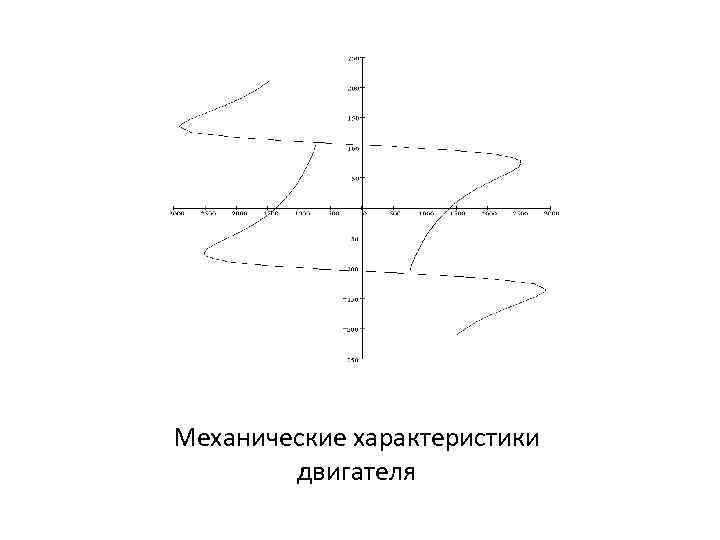

Механические характеристики двигателя

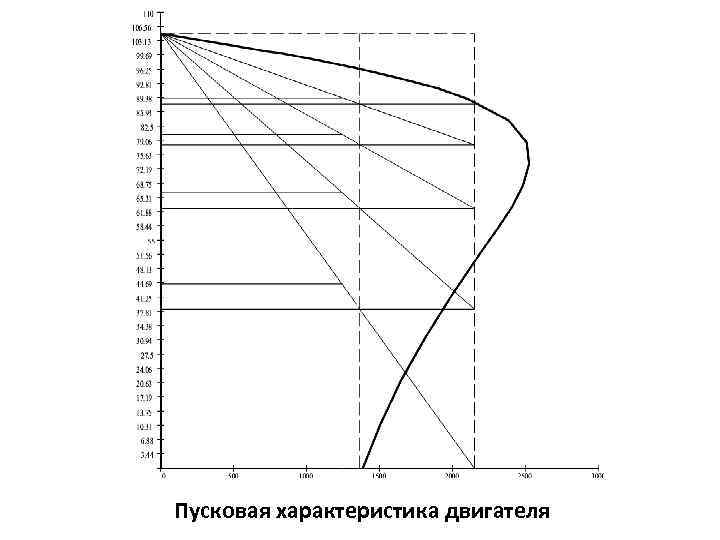

Пусковая характеристика двигателя
Графики переходных процессов
Схема электропривода

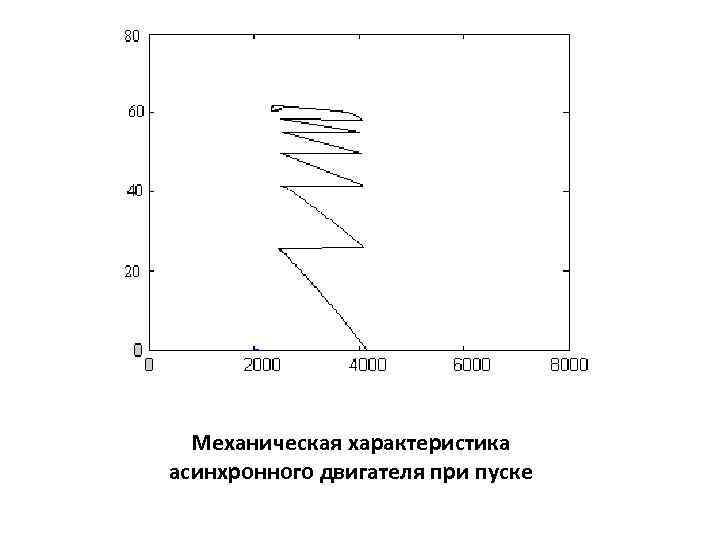

Механическая характеристика асинхронного двигателя при пуске

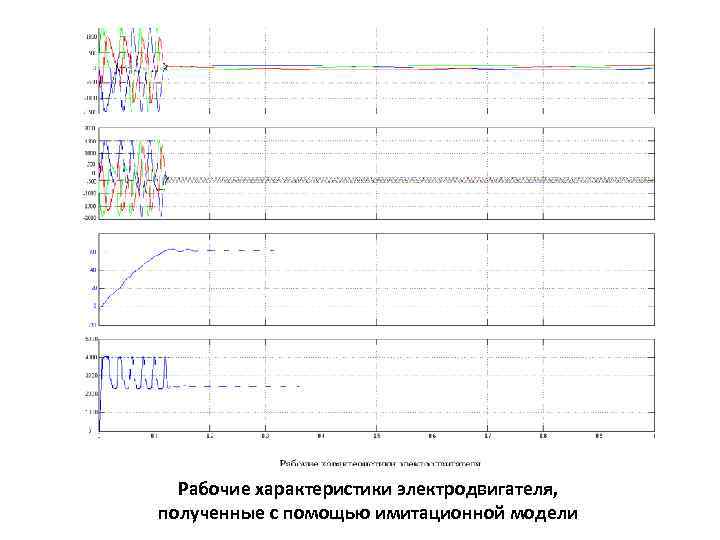

Рабочие характеристики электродвигателя, полученные с помощью имитационной модели
