Байланыс желісіндегі коммутацияның құрылу принциптері

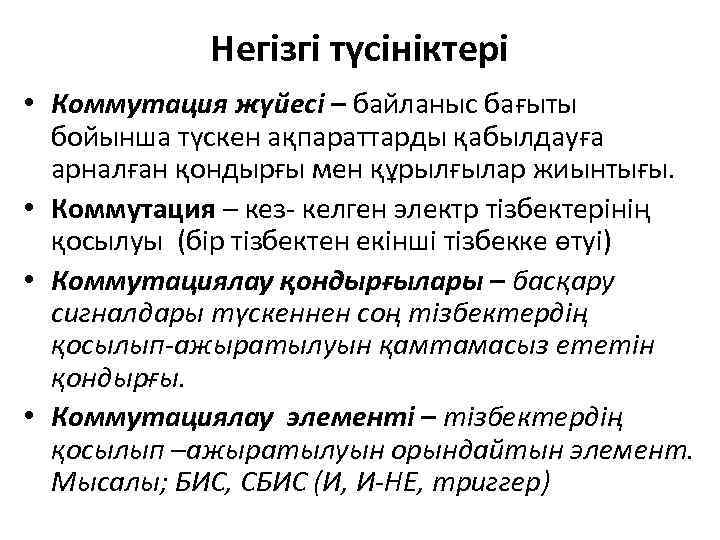

Негізгі түсініктері • Коммутация жүйесі – байланыс бағыты бойынша түскен ақпараттарды қабылдауға арналған қондырғы мен құрылғылар жиынтығы. • Коммутация – кез- келген электр тізбектерінің қосылуы (бір тізбектен екінші тізбекке өтуі) • Коммутациялау қондырғылары – басқару сигналдары түскеннен соң тізбектердің қосылып-ажыратылуын қамтамасыз ететін қондырғы. • Коммутациялау элементі – тізбектердің қосылып –ажыратылуын орындайтын элемент. Мысалы; БИС, СБИС (И, И-НЕ, триггер)

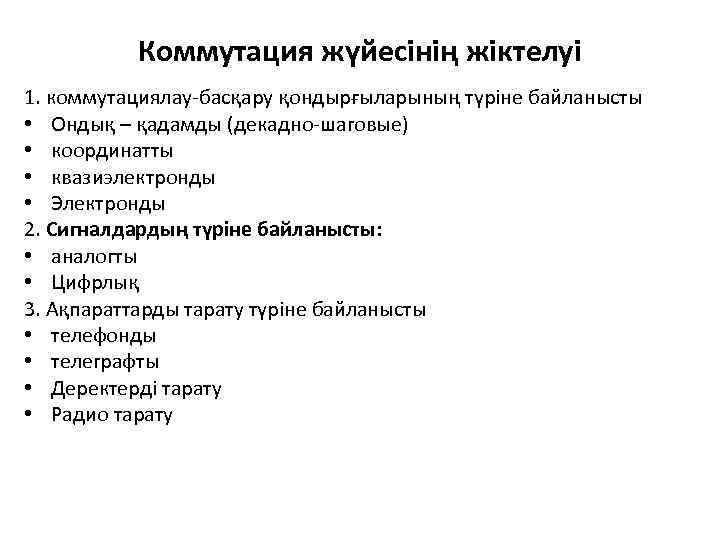

Коммутация жүйесінің жіктелуі 1. коммутациялау-басқару қондырғыларының түріне байланысты • Ондық – қадамды (декадно-шаговые) • координатты • квазиэлектронды • Электронды 2. Сигналдардың түріне байланысты: • аналогты • Цифрлық 3. Ақпараттарды тарату түріне байланысты • телефонды • телеграфты • Деректерді тарату • Радио тарату

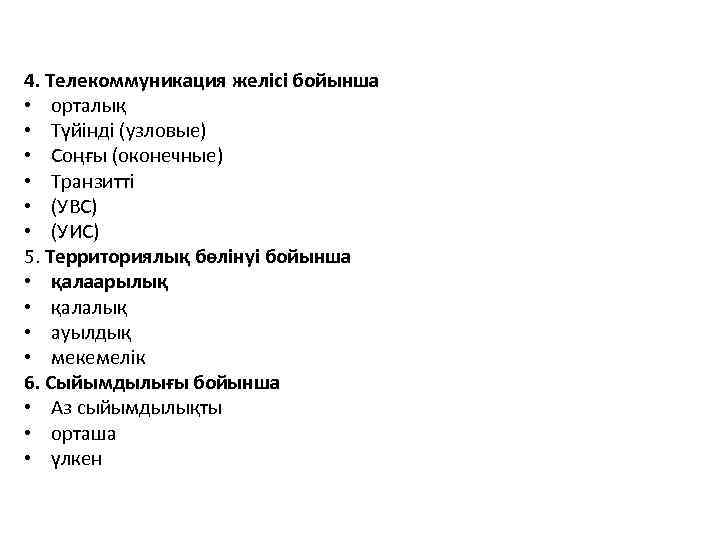

4. Телекоммуникация желісі бойынша • орталық • Түйінді (узловые) • Соңғы (оконечные) • Транзитті • (УВС) • (УИС) 5. Территориялық бөлінуі бойынша • қалаарылық • қалалық • ауылдық • мекемелік 6. Сыйымдылығы бойынша • Аз сыйымдылықты • орташа • үлкен

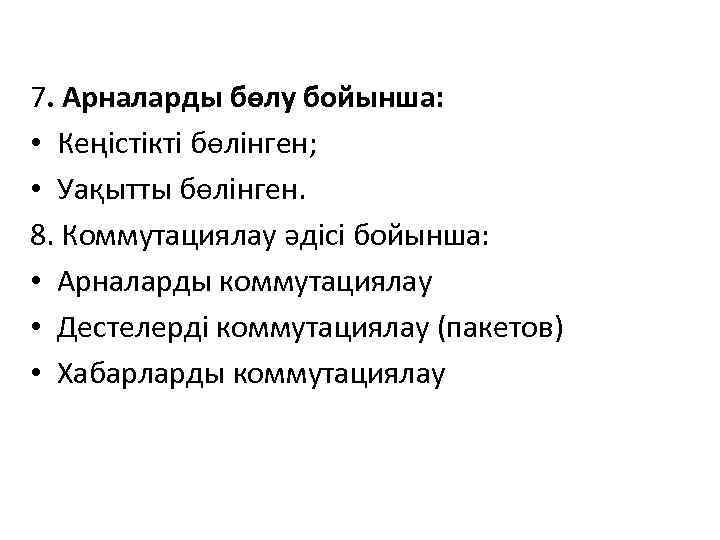

7. Арналарды бөлу бойынша: • Кеңістікті бөлінген; • Уақытты бөлінген. 8. Коммутациялау әдісі бойынша: • Арналарды коммутациялау • Дестелерді коммутациялау (пакетов) • Хабарларды коммутациялау

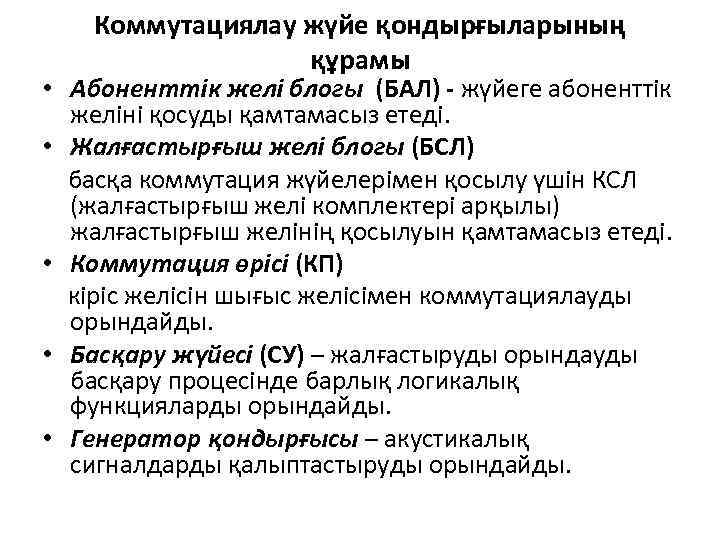

Коммутациялау жүйе қондырғыларының құрамы • Абоненттік желі блогы (БАЛ) - жүйеге абоненттік желіні қосуды қамтамасыз етеді. • Жалғастырғыш желі блогы (БСЛ) басқа коммутация жүйелерімен қосылу үшін КСЛ (жалғастырғыш желі комплектері арқылы) жалғастырғыш желінің қосылуын қамтамасыз етеді. • Коммутация өрісі (КП) кіріс желісін шығыс желісімен коммутациялауды орындайды. • Басқару жүйесі (СУ) – жалғастыруды орындауды басқару процесінде барлық логикалық функцияларды орындайды. • Генератор қондырғысы – акустикалық сигналдарды қалыптастыруды орындайды.

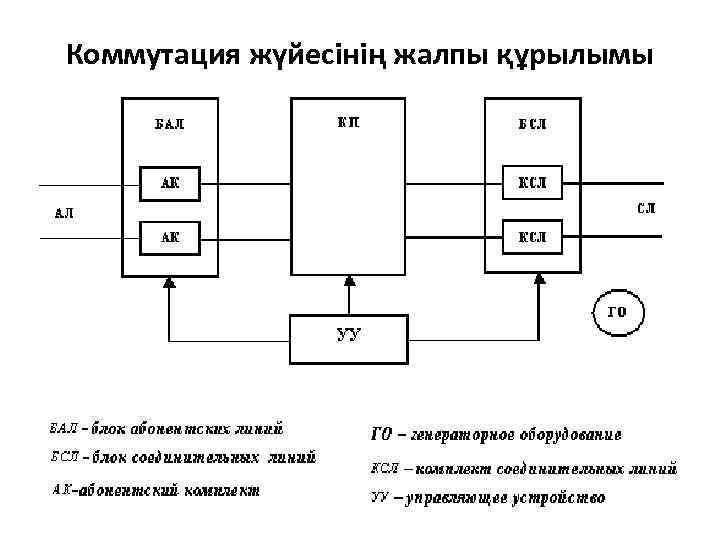

Коммутация жүйесінің жалпы құрылымы

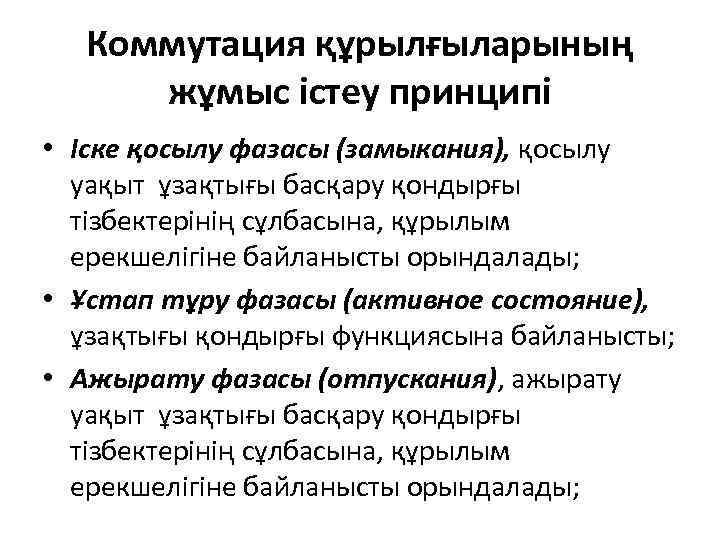

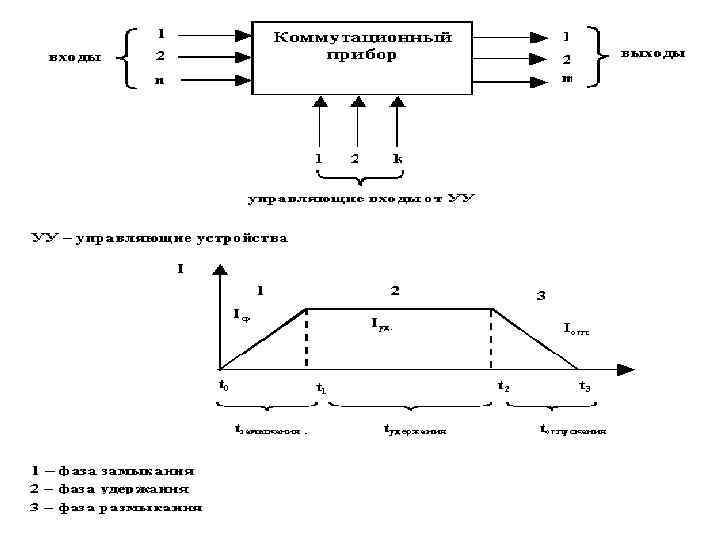

Коммутация құрылғыларының жұмыс істеу принципі • Іске қосылу фазасы (замыкания), қосылу уақыт ұзақтығы басқару қондырғы тізбектерінің сұлбасына, құрылым ерекшелігіне байланысты орындалады; • Ұстап тұру фазасы (активное состояние), ұзақтығы қондырғы функциясына байланысты; • Ажырату фазасы (отпускания), ажырату уақыт ұзақтығы басқару қондырғы тізбектерінің сұлбасына, құрылым ерекшелігіне байланысты орындалады;
