Багры и ломы пожарные а б в г д е а – багор металлический; б – багор насадной; в – лом тяжелый; г – лом с шаровой головкой; д – лом легкий; е – лом универсальный
Крюки пожарные Легкий пожарный крюк Крюк для открывания крышек колодцев пожарных гидрантов
Топор пожарный поясной 3 2 4 1 1 – металлическая накладка; 2 – лезвие; 3 – кирка; 4 - топорище
Ручные пожарные лестницы 7 Лестница штурмовая: 1 и 4 – тетивы; 2 и 5 – ступени; 4 – шарнир; 3 – стяжка; 6 – металлические стяжки; 7 – крюк Лестница-палка: 1 и 2 – тетивы; 3 – ступени; 4 – шарнир; 5 – наделка; 6 – стяжка; 7 – наконечник; 8 – металлическая пластина
Трехколенная выдвижная лестница 1 – стальные скобы; 2 – цепь; 3 – поперечные стяжки; 4 – стенной упор; 5 – блоки; 6, 7 и 8 – колена; 9 – башмак

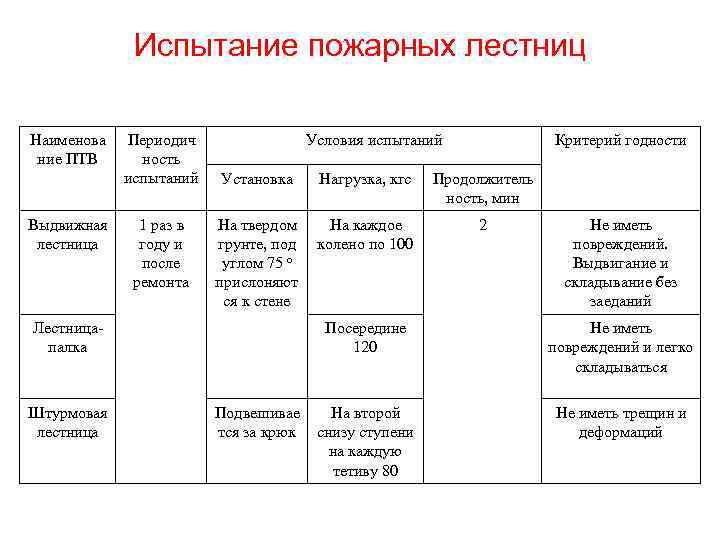

Испытание пожарных лестниц Наименова ние ПТВ Выдвижная лестница Периодич ность испытаний 1 раз в году и после ремонта Условия испытаний Установка Нагрузка, кгс Продолжитель ность, мин На твердом грунте, под углом 75 о прислоняют ся к стене На каждое колено по 100 2 Лестницапалка Штурмовая лестница Критерий годности Не иметь повреждений. Выдвигание и складывание без заеданий Посередине 120 Подвешивае тся за крюк Не иметь повреждений и легко складываться На второй снизу ступени на каждую тетиву 80 Не иметь трещин и деформаций
Всасывающие головки а) б) а) ГРВ; б) ГМВ; в) ГЗВ в)

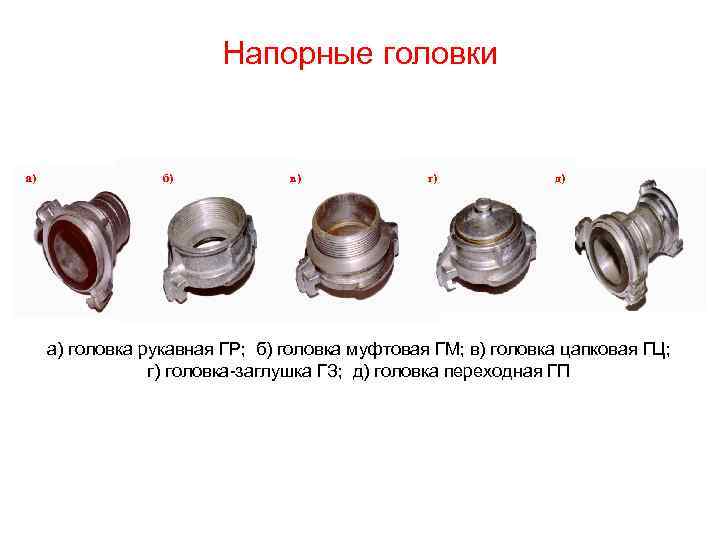

Напорные головки а) б) в) г) д) а) головка рукавная ГР; б) головка муфтовая ГМ; в) головка цапковая ГЦ; г) головка-заглушка ГЗ; д) головка переходная ГП
Ручные пожарные стволы а) б) в) г) д) а) РС-70 и РС-50, б) СРК-50, в) РСК-50, г) РСКЗ-70, д) РСП-50 и РСП-70
Многорежимный пожарный ствол СРП-50 А
Ручные пожарные стволы комбинированные а) б) в) а) ОРТ-50 и ОРТ-50 А; б) СРВД-2/300 с рукавной катушкой КРВД-400 -60(90); в) СВПР
Переносные лафетные стволы а) б) в) а) СЛК-П 20; б) ЛС-П 20 У; в) ЛСД-П 20 У

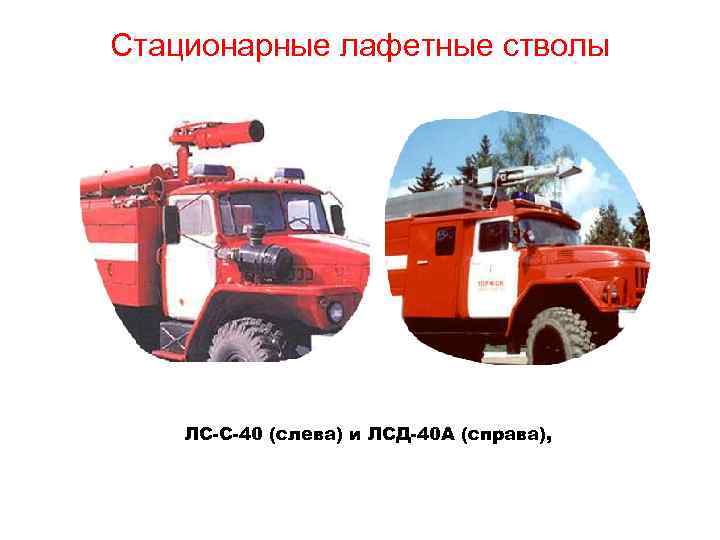

Стационарные лафетные стволы ЛС-С-40 (слева) и ЛСД-40 А (справа),
Стволы пожарные ручные пенные 4 3 2 1 6 5 Схема генератора пены средней кратности ГПС-600. 1 – соединительная головка; 2 – распылитель; 3 – ручка; 4 – пакет сеток; 5 – насадок; 6 – корпус. Схема воздушно- пенного ствола СВП. 1 – корпус ствола; 2 – отверстия; 3 – конусная камера; 4 – отверстия в кожухе; 5 – кожух.
Стволы пожарные ручные пенные Установки комбинированного тушения пожаров «Пурга-5» в варианте ручного ствола (слева) и «Пурга-120» в стационарном варианте (справа)
