Б. Б. Шкурский. Теоретические характеристики и технические возможности коррекции волнового фронта космического телескопа для наблюдения экзопланет ПГУ Апатиты 2013. 16 -19

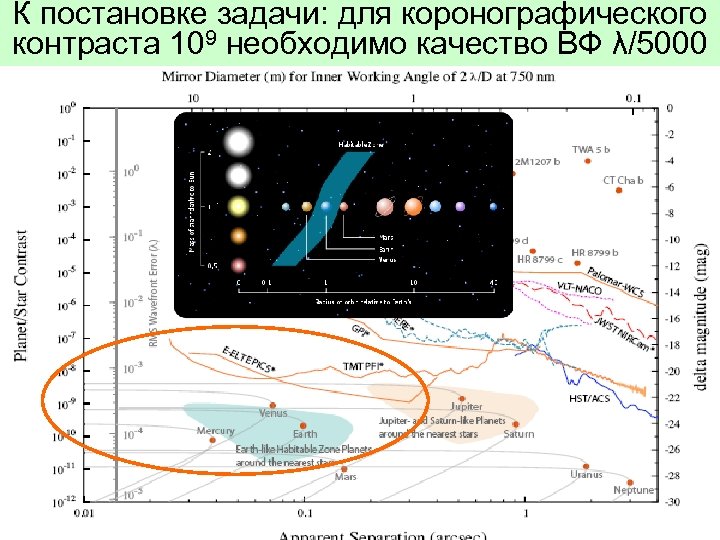

К постановке задачи: для коронографического контраста 109 необходимо качество ВФ λ/5000

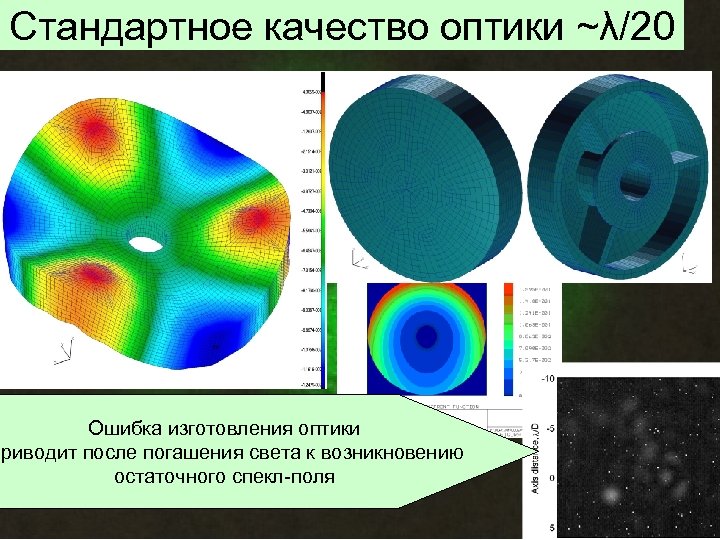

Стандартное качество оптики ~λ/20 Ошибка изготовления оптики приводит после погашения света к возникновению остаточного спекл-поля

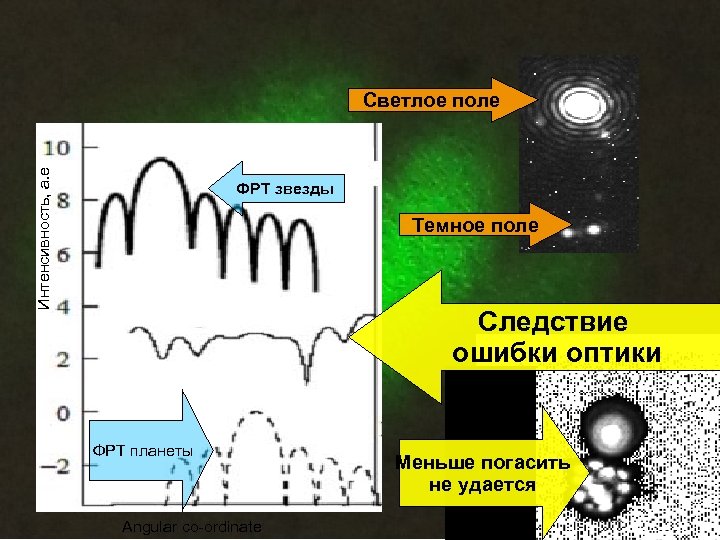

Интенсивность, а. е Светлое поле ФРТ звезды Темное поле Следствие ошибки оптики ФРТ планеты Angular co-ordinate Меньше погасить не удается

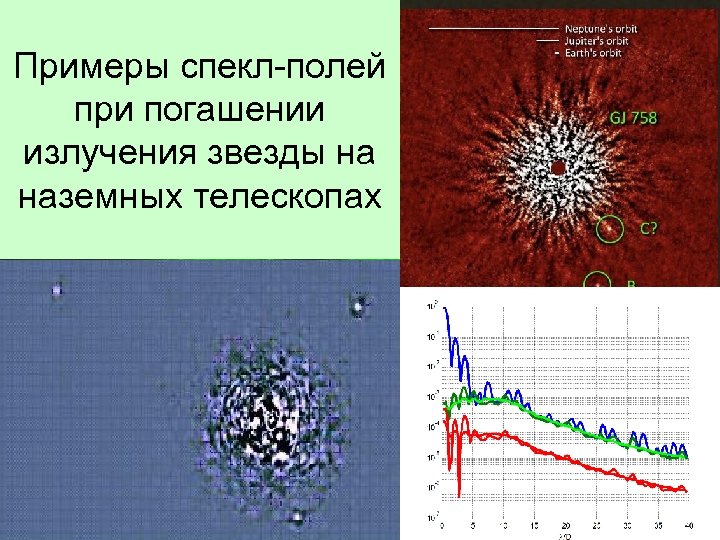

Примеры спекл-полей при погашении излучения звезды на наземных телескопах

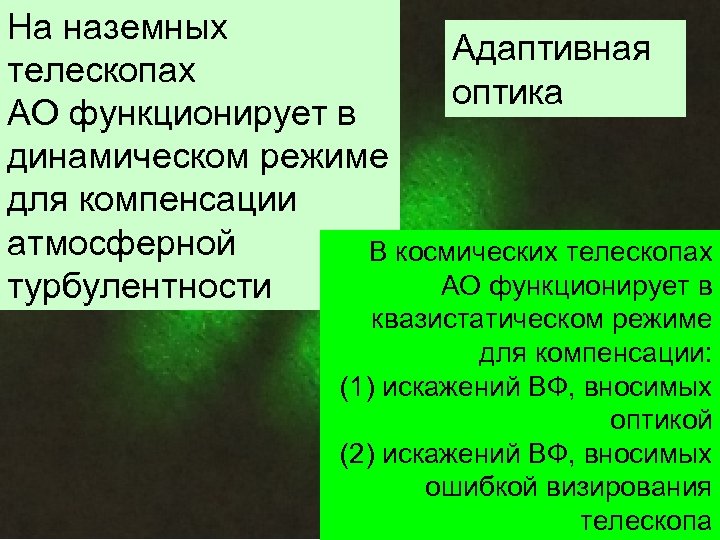

На наземных Адаптивная телескопах оптика АО функционирует в динамическом режиме для компенсации атмосферной В космических телескопах АО функционирует в турбулентности квазистатическом режиме для компенсации: (1) искажений ВФ, вносимых оптикой (2) искажений ВФ, вносимых ошибкой визирования телескопа

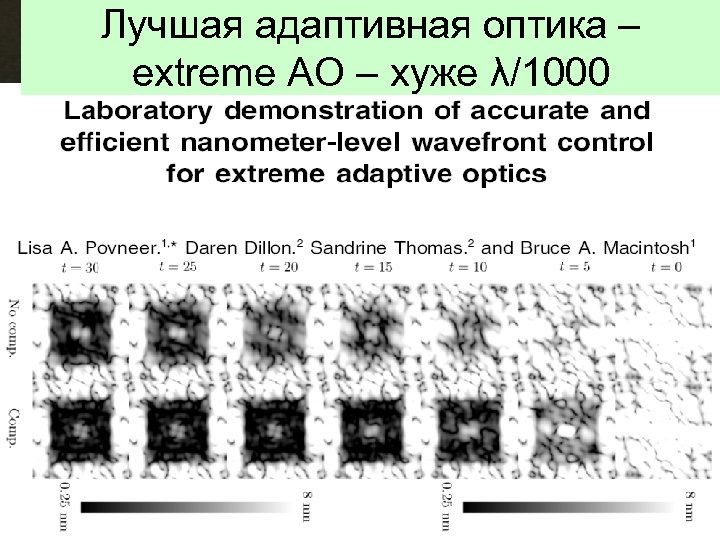

Лучшая адаптивная оптика – extreme AO – хуже λ/1000

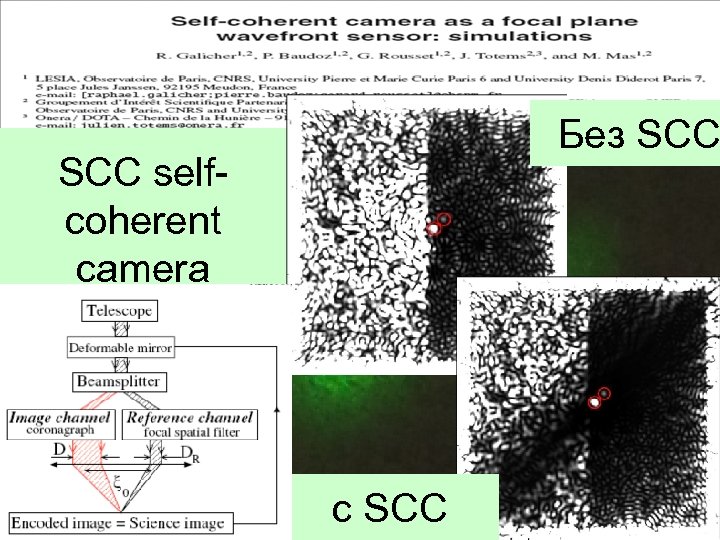

Без SCC selfcoherent camera с SCC

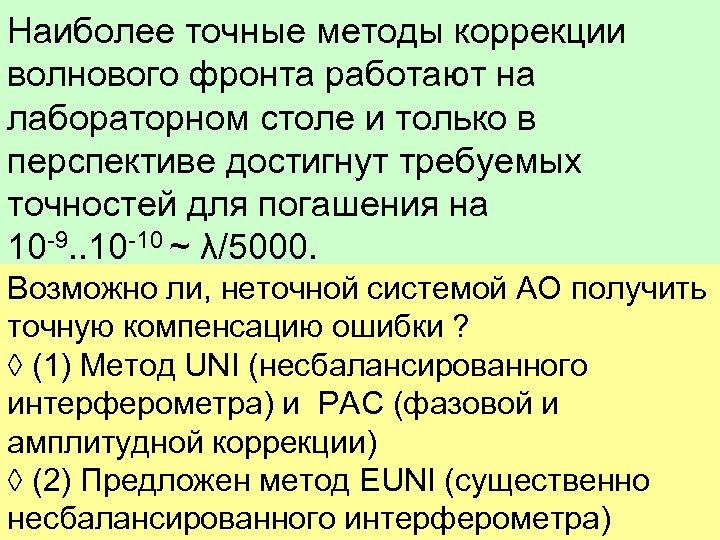

Наиболее точные методы коррекции волнового фронта работают на лабораторном столе и только в перспективе достигнут требуемых точностей для погашения на 10 -9. . 10 -10 ~ λ/5000. Возможно ли, неточной системой АО получить точную компенсацию ошибки ? ◊ (1) Метод UNI (несбалансированного интерферометра) и PAC (фазовой и амплитудной коррекции) ◊ (2) Предложен метод EUNI (существенно несбалансированного интерферометра)

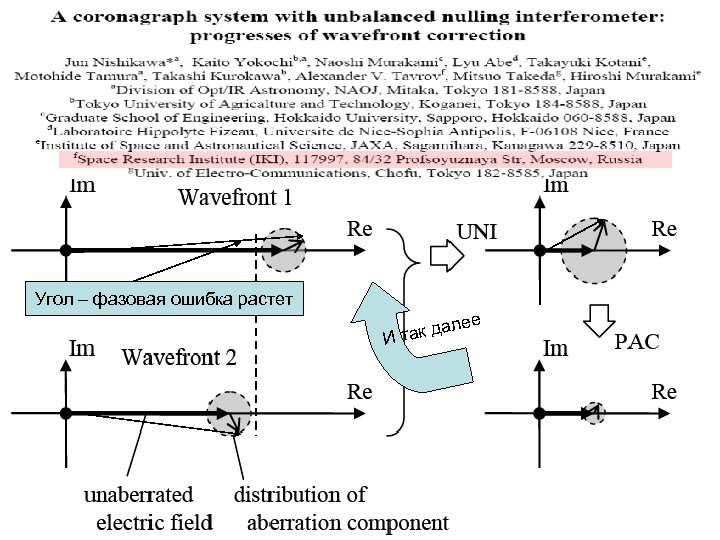

Угол – фазовая ошибка растет лее ак да Ит

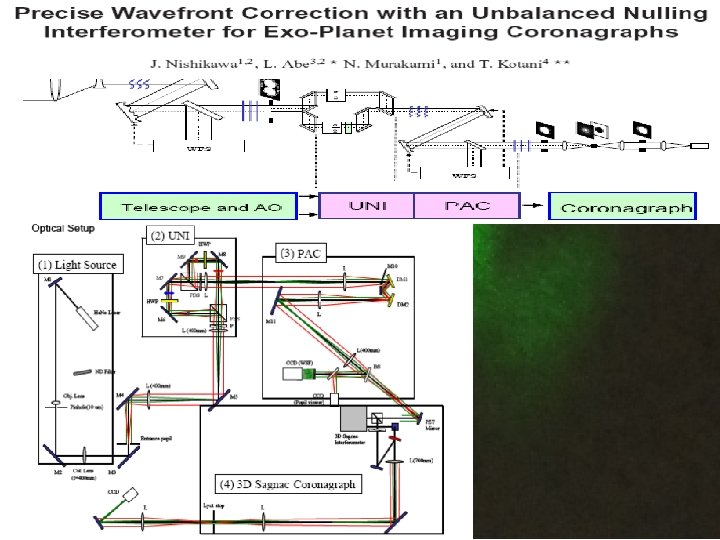

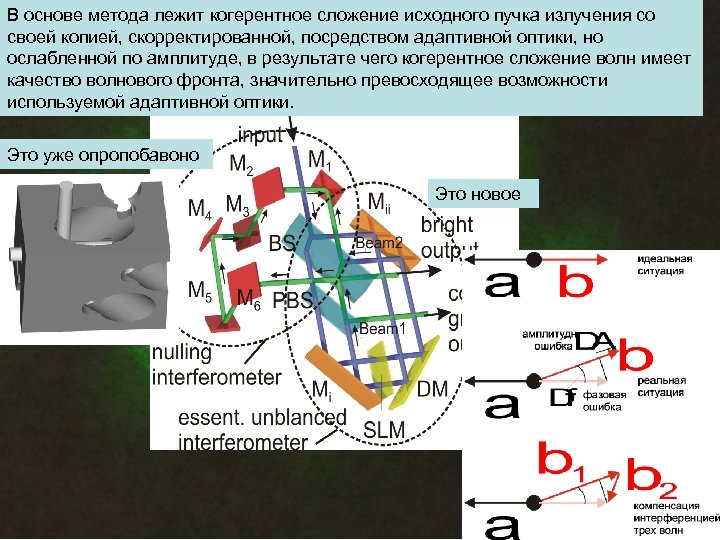

В основе метода лежит когерентное сложение исходного пучка излучения со своей копией, скорректированной, посредством адаптивной оптики, но ослабленной по амплитуде, в результате чего когерентное сложение волн имеет качество волнового фронта, значительно превосходящее возможности используемой адаптивной оптики. Это уже опропобавоно Это новое

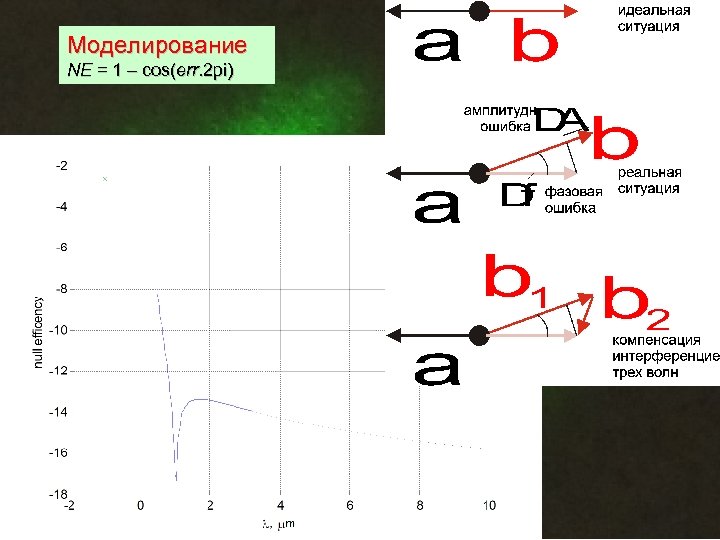

Моделирование NE = 1 – cos(err. 2 pi)
Планы использования NASA/TPF-C (2014) Paused in F. Y. 2006 Планируемый ОКР 2016 -2022 Nulling efficiency NASA/TPF-C - 10 -10 NASA/TPF-I - 10 -7 NASA/TPF-I (2020) Старт 2022
