АЖЭО-ның БКЗ-420 қазандығының жану камерасындағы тозаңды көмірдің жануын математикалық модельдеу Усербаев Багдат Ғылыми жетекшілері: Ф. -м. ғ. д. , профессор Бөлегенова С. Ә. Алматы, 2015

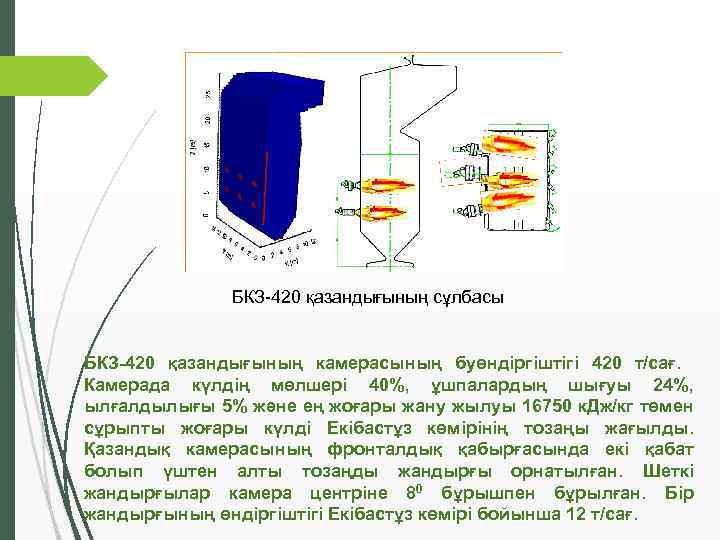

БКЗ-420 қазандығының сұлбасы БКЗ-420 қазандығының камерасының буөндіргіштігі 420 т/сағ. Камерада күлдің мөлшері 40%, ұшпалардың шығуы 24%, ылғалдылығы 5% және ең жоғары жану жылуы 16750 к. Дж/кг төмен сұрыпты жоғары күлді Екібастұз көмірінің тозаңы жағылды. Қазандық камерасының фронталдық қабырғасында екі қабат болып үштен алты тозаңды жандырғы орнатылған. Шеткі жандырғылар камера центріне 80 бұрышпен бұрылған. Бір жандырғының өндіргіштігі Екібастұз көмірі бойынша 12 т/сағ.

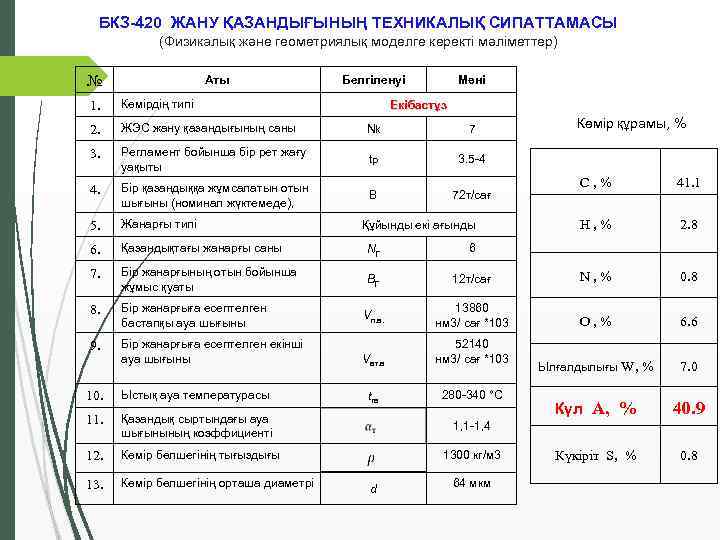

БКЗ-420 ЖАНУ ҚАЗАНДЫҒЫНЫҢ ТЕХНИКАЛЫҚ СИПАТТАМАСЫ (Физикалық және геометриялық моделге керекті мәліметтер) № Аты Белгіленуі Мәні 1. Көмірдің типі 2. ЖЭС жану қазандығының саны Nk 7 3. Регламент бойынша бір рет жағу уақыты tp 3. 5 -4 4. Бір қазандыққа жұмсалатын отын шығыны (номинал жүктемеде), В 72 т/сағ 5. Жанарғы типі 6. Қазандықтағы жанарғы саны NГ 6 7. Бір жанарғының отын бойынша жұмыс қуаты BГ 8. Бір жанарғыға есептелген бастапқы ауа шығыны 9. Бір жанарғыға есептелген екінші ауа шығыны 10. Ыстық ауа температурасы 11. Көмір бөлшегінің орташа диаметрі 41. 1 H, % 2. 8 12 т/сағ N, % 0. 8 Vп. в. 13860 нм 3/ сағ *103 O, % 6. 6 Vвт. в 52140 нм 3/ сағ *103 Ылғалдылығы W, % 7. 0 tгв 280 -340 °С Күл A, % 40. 9 Күкіріт S, % 0. 8 Құйынды екі ағынды Көмір бөлшегінің тығыздығы 13. Көмір құрамы, % C, % Қазандық сыртындағы ауа шығынының коэффициенті 12. Екібастұз 1, 1 -1, 4 1300 кг/м 3 d 64 мкм

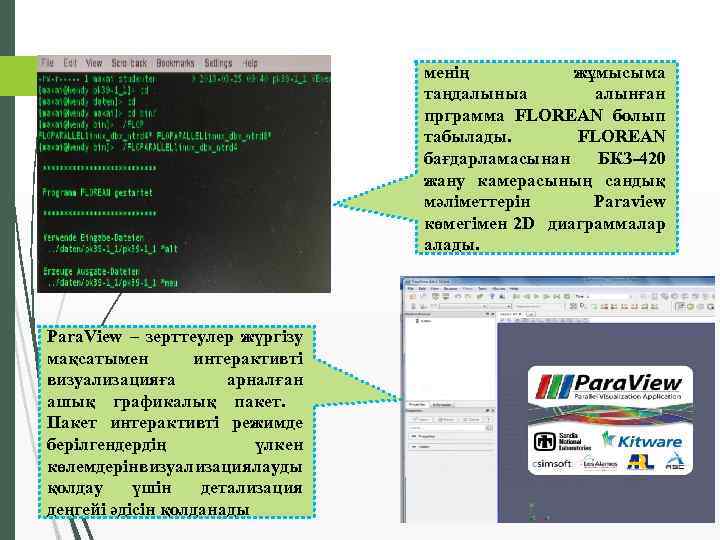

менің жұмысыма таңдалыныа алынған прграмма FLOREAN болып табылады. FLOREAN бағдарламасынан БКЗ-420 жану камерасының сандық мәліметтерін Paraview көмегімен 2 D диаграммалар алады. Para. View – зерттеулер жүргізу мақсатымен интерактивті визуализацияға арналған ашық графикалық пакет. Пакет интерактивті режимде берілгендердің үлкен көлемдерінвизуализациялауды қолдау үшін детализация деңгейі әдісін қолданады

ҚАТТЫ ОТЫННЫҢ ЖАНУЫН СИПАТТАЙТЫН НЕГІЗГІ ТЕҢДЕУЛЕРМЕН МАТЕМАТИКАЛЫҚ МОДЕЛЬ (1) (2) (3) Шекаралық шарттар: Кірісінде: Шығысында: Симметрия жазықтығында : Қабырғаларда : ui ta =0; Жалпылама тасымал теңдеуі (1 -3): f - жалпылама транспорттаушы айнымалы (u, v, w, T), - Бастапқы көзі.

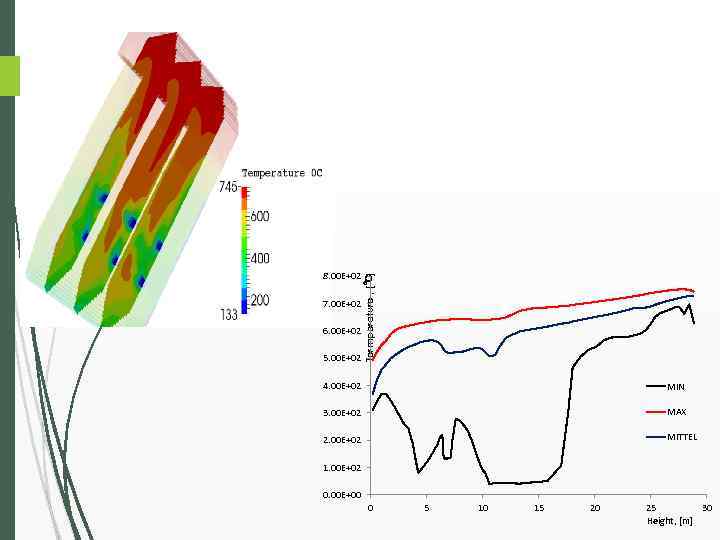

7. 00 E+02 6. 00 E+02 5. 00 E+02 Termperature , [℃] 8. 00 E+02 4. 00 E+02 MIN 3. 00 E+02 MAX 2. 00 E+02 MITTEL 1. 00 E+02 0. 00 E+00 0 5 10 15 20 25 30 Height, [m]

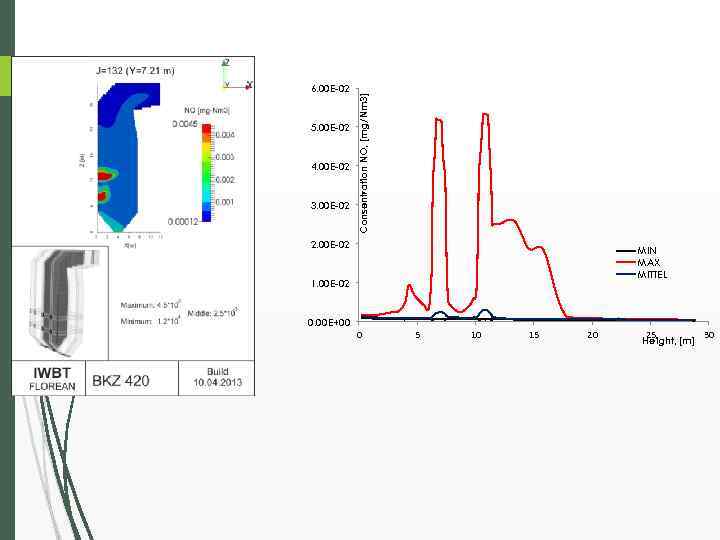

5. 00 E-02 4. 00 E-02 3. 00 E-02 Consentration NO, [mg/Nm 3] 6. 00 E-02 2. 00 E-02 MIN MAX MITTEL 1. 00 E-02 0. 00 E+00 0 5 10 15 20 25 30 Height, [m]

ҚОРЫТЫНДЫ Менің жұмысым тозаңды отынды яғни көмірді өндірістік энергетикалық объектілердің қазандықтарының жану камераларында болатын конвективтік массалық жылу алмасу процестерін комплекстік зерттеуге арналған. Сандық 3 D модельдеу әдістері арқылы массалық жылу алмасуды, тозаңды отынның жануы кезіндегі жылдамдық, температура және концентрация өрістерінің пайда болу заңдылықтарын зерттедім. Бұл мәселенің маңыздылығы және оған назарымның түсуі энергияны қолданудың эффективтілігімен, экологиялық мәселелердің шешілуімен, қолданыстағы энергетикалық құрылғылардың жұмысымен, жаңа жану камераларын жасаумен және атмосфераға өтетін ластаушы заттар санының көбеюімен байланысты болып отыр Экологиялық қауіпсіздік бүкіл әлемдік проблемаға айналып отыр. Осы себеппен өткізілген зерттеу жұмыстарымның нәтижесінде әл-Фараби атындағы ҚазҰУ-нің жас ғалымдар және студенттерге арналған «Фараби әлемі» атты халықаралық конференциясына қатысып, «БКЗ-420 жану камерасында тозаңды көмірдің жануын сандық әдіс көмегімен 3 D модельдеу» тақырыбында тезистер жинағына енгізілген баяндама қорғадым. Қарастырылып отырған барлық экологиялық мәселелердің бетін ашып айтып, енгізгім келетін жаңалықтарды баяндадым

Численное исследование влияния скорости впрыска на процесс горения жидкоготоплива Авторы Жумагулова К. К. , Усербаев Б. “Фараби әлемі” атты студенттер мен жас ғалымдардың халықаралық ғылыми конференциясы Алматы, Қазақстан, 2014 жыл, 8 -11 сәуір І Халықаралық Фараби оқулары Алматы, Қазақстан, 2014 жыл, 2 -12 сәуір

Назарларыңызға рахмет!!!!!!
