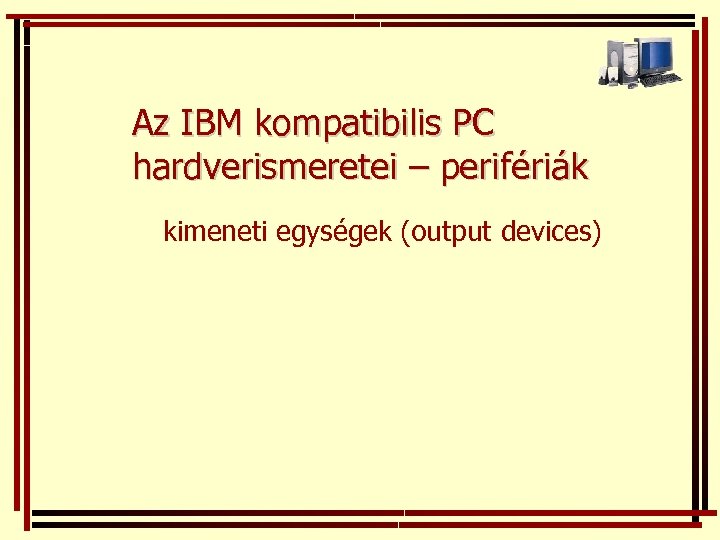

Az IBM kompatibilis PC hardverismeretei – perifériák kimeneti egységek (output devices)

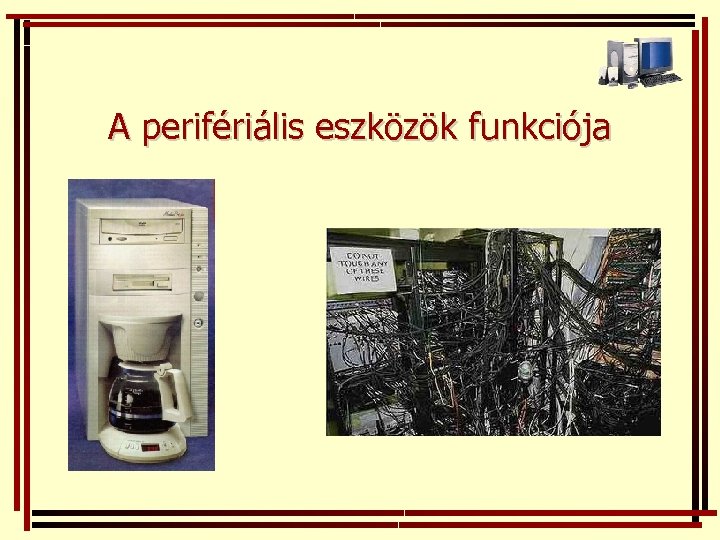

A perifériális eszközök funkciója

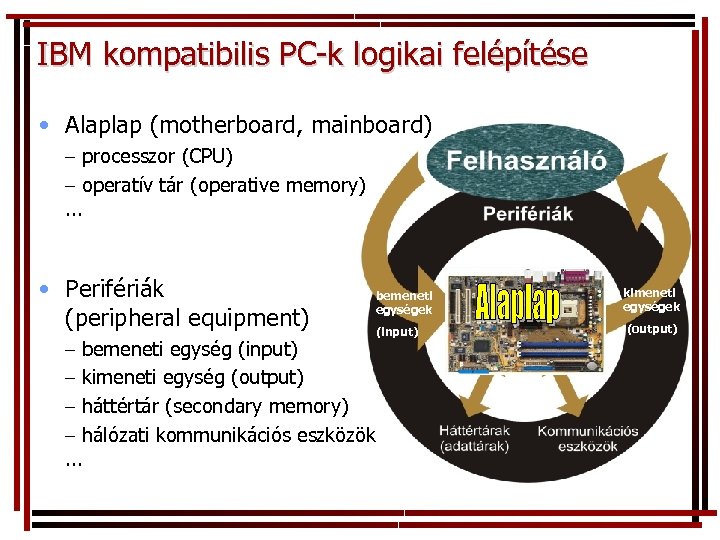

IBM kompatibilis PC-k logikai felépítése • Alaplap (motherboard, mainboard) – processzor (CPU) – operatív tár (operative memory). . . • Perifériák (peripheral equipment) bemeneti egységek kimeneti egységek (input) (output) – bemeneti egység (input) – kimeneti egység (output) – háttértár (secondary memory) – hálózati kommunikációs eszközök. . .

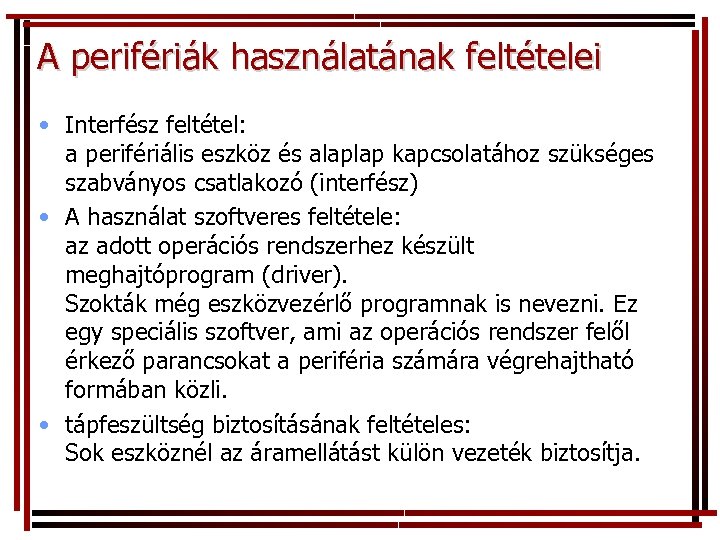

A perifériák használatának feltételei • Interfész feltétel: a perifériális eszköz és alaplap kapcsolatához szükséges szabványos csatlakozó (interfész) • A használat szoftveres feltétele: az adott operációs rendszerhez készült meghajtóprogram (driver). Szokták még eszközvezérlő programnak is nevezni. Ez egy speciális szoftver, ami az operációs rendszer felől érkező parancsokat a periféria számára végrehajtható formában közli. • tápfeszültség biztosításának feltételes: Sok eszköznél az áramellátást külön vezeték biztosítja.

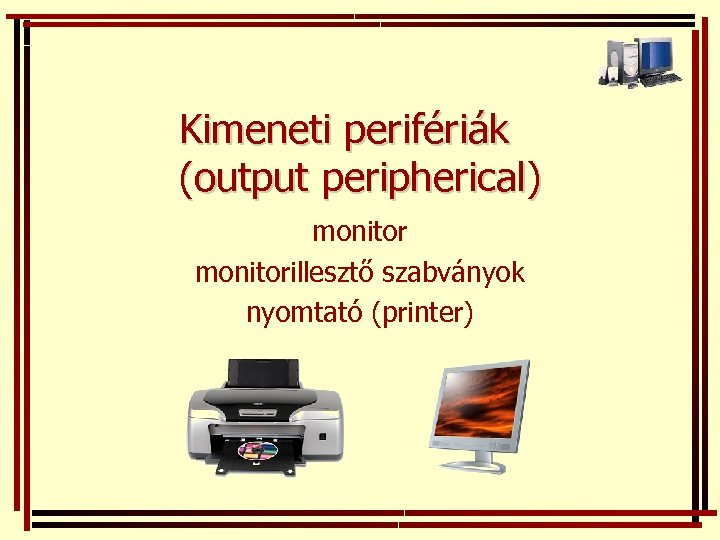

Kimeneti perifériák (output peripherical) monitorillesztő szabványok nyomtató (printer)

Kimeneti perifériák (output devices) • olyan eszközök, melyekkel általában a felhasználó számára is értelmezhető módon kapjuk meg az adatokat a számítógép valamely adattárából. • Jellemző eszközök: – monitor – projektor – nyomtató (printer) – hangszóró (speaker) – rajzgép (plotter). . . Az ábra forrása: http: //go. to/funtopic (2005. október 17. )

Monitor • a belső tárban lévő adatok megjelenítésére alkalmas eszköz, szükséges hozzá egy ún. monitorvezérlő kártya vagy grafikus kártya is, amit manapság az alaplapra integrálnak. • A mai monitorok fajtái: – katódsugárcsöves (CRT) – folyadékkristályos (LCD) vékonyfilm tranzisztoros (TFT) – plazma (PDP)

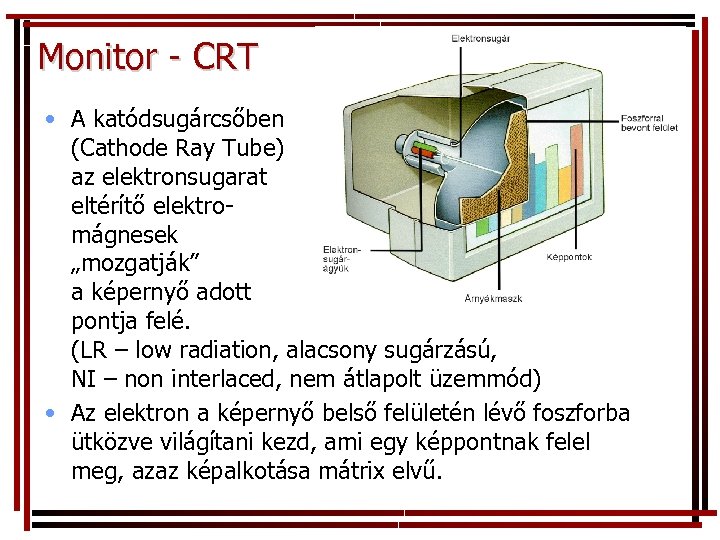

Monitor - CRT • A katódsugárcsőben (Cathode Ray Tube) az elektronsugarat eltérítő elektromágnesek „mozgatják” a képernyő adott pontja felé. (LR – low radiation, alacsony sugárzású, NI – non interlaced, nem átlapolt üzemmód) • Az elektron a képernyő belső felületén lévő foszforba ütközve világítani kezd, ami egy képpontnak felel meg, azaz képalkotása mátrix elvű.

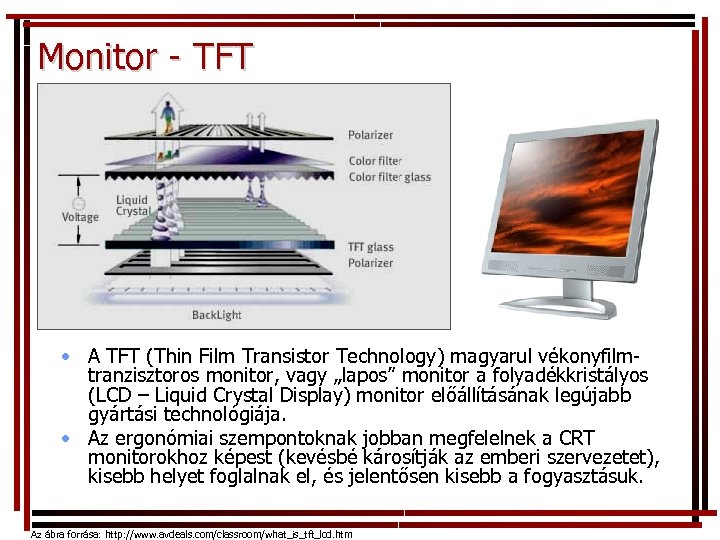

Monitor - TFT • A TFT (Thin Film Transistor Technology) magyarul vékonyfilmtranzisztoros monitor, vagy „lapos” monitor a folyadékkristályos (LCD – Liquid Crystal Display) monitor előállításának legújabb gyártási technológiája. • Az ergonómiai szempontoknak jobban megfelelnek a CRT monitorokhoz képest (kevésbé károsítják az emberi szervezetet), kisebb helyet foglalnak el, és jelentősen kisebb a fogyasztásuk. Az ábra forrása: http: //www. avdeals. com/classroom/what_is_tft_lcd. htm

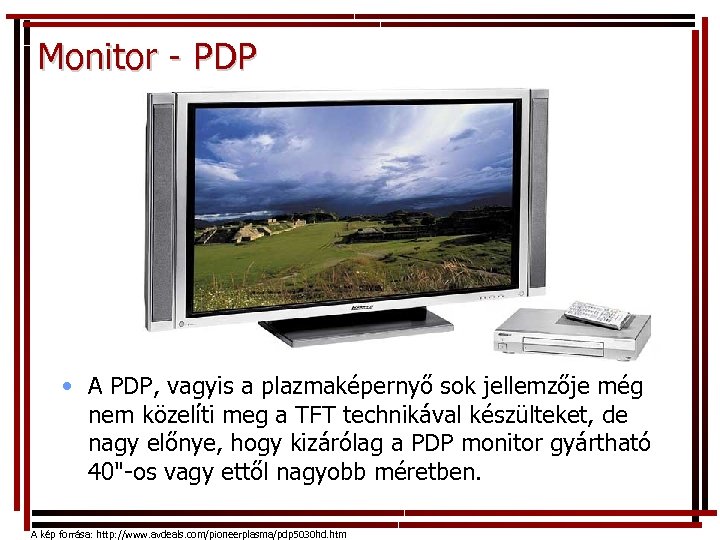

Monitor - PDP • A PDP, vagyis a plazmaképernyő sok jellemzője még nem közelíti meg a TFT technikával készülteket, de nagy előnye, hogy kizárólag a PDP monitor gyártható 40"-os vagy ettől nagyobb méretben. A kép forrása: http: //www. avdeals. com/pioneerplasma/pdp 5030 hd. htm

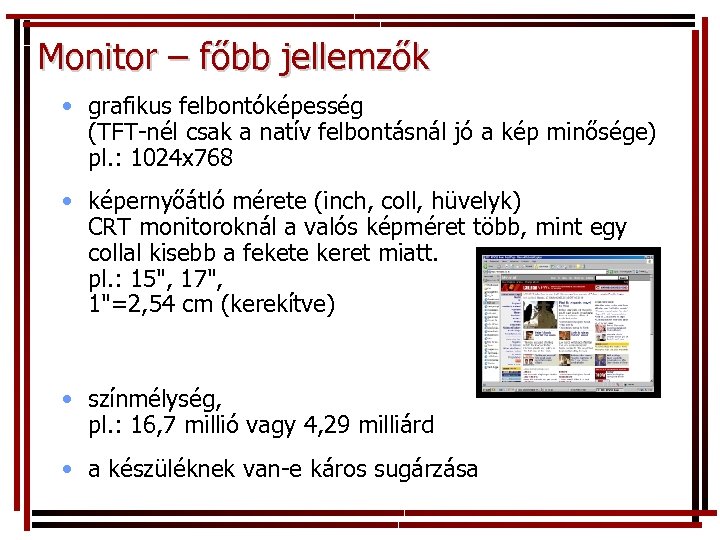

Monitor – főbb jellemzők • grafikus felbontóképesség (TFT-nél csak a natív felbontásnál jó a kép minősége) pl. : 1024 x 768 • képernyőátló mérete (inch, coll, hüvelyk) CRT monitoroknál a valós képméret több, mint egy collal kisebb a fekete keret miatt. pl. : 15", 17", 1"=2, 54 cm (kerekítve) • színmélység, pl. : 16, 7 millió vagy 4, 29 milliárd • a készüléknek van-e káros sugárzása

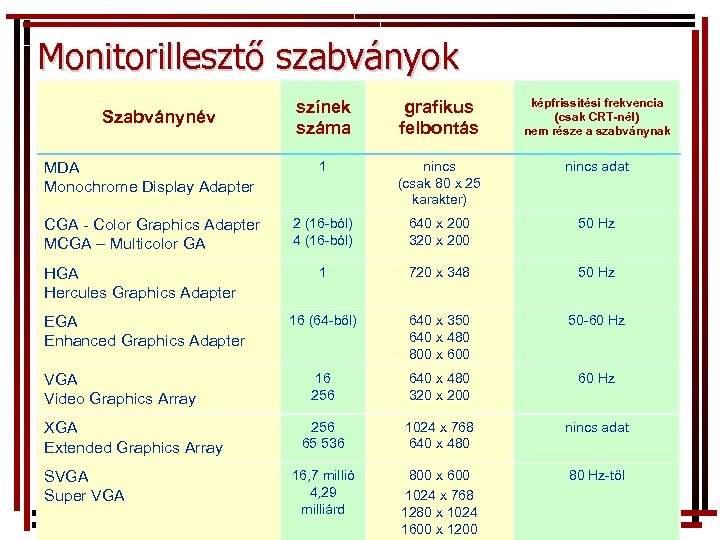

Monitorillesztő szabványok színek száma grafikus felbontás képfrissítési frekvencia (csak CRT-nél) nem része a szabványnak MDA Monochrome Display Adapter 1 nincs (csak 80 x 25 karakter) nincs adat CGA - Color Graphics Adapter MCGA – Multicolor GA 2 (16 -ból) 4 (16 -ból) 640 x 200 320 x 200 50 Hz 1 720 x 348 50 Hz 16 (64 -ből) 640 x 350 640 x 480 800 x 600 50 -60 Hz 16 256 640 x 480 320 x 200 60 Hz 256 65 536 1024 x 768 640 x 480 nincs adat 16, 7 millió 4, 29 milliárd 800 x 600 1024 x 768 1280 x 1024 1600 x 1200 80 Hz-től Szabványnév HGA Hercules Graphics Adapter EGA Enhanced Graphics Adapter VGA Video Graphics Array XGA Extended Graphics Array SVGA Super VGA

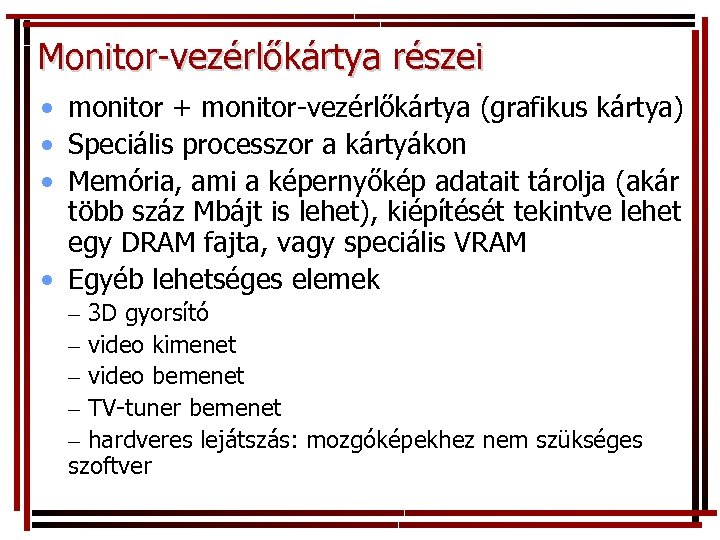

Monitor-vezérlőkártya részei • monitor + monitor-vezérlőkártya (grafikus kártya) • Speciális processzor a kártyákon • Memória, ami a képernyőkép adatait tárolja (akár több száz Mbájt is lehet), kiépítését tekintve lehet egy DRAM fajta, vagy speciális VRAM • Egyéb lehetséges elemek – 3 D gyorsító – video kimenet – video bemenet – TV-tuner bemenet – hardveres lejátszás: mozgóképekhez nem szükséges szoftver

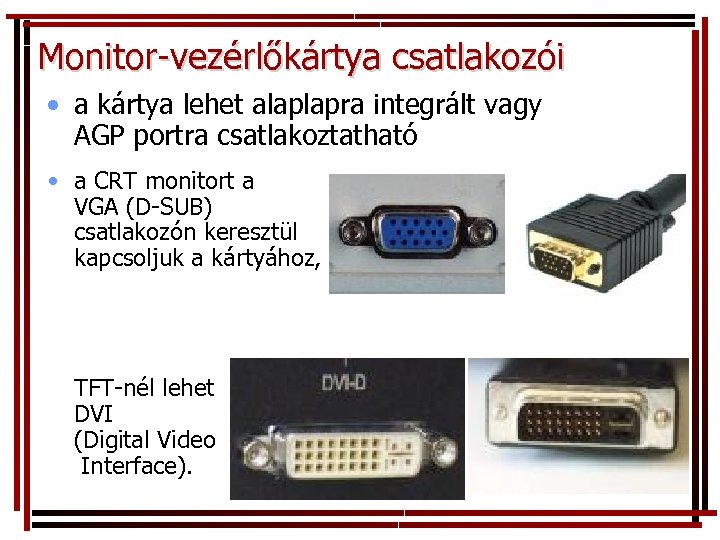

Monitor-vezérlőkártya csatlakozói • a kártya lehet alaplapra integrált vagy AGP portra csatlakoztatható • a CRT monitort a VGA (D-SUB) csatlakozón keresztül kapcsoljuk a kártyához, TFT-nél lehet DVI (Digital Video Interface).

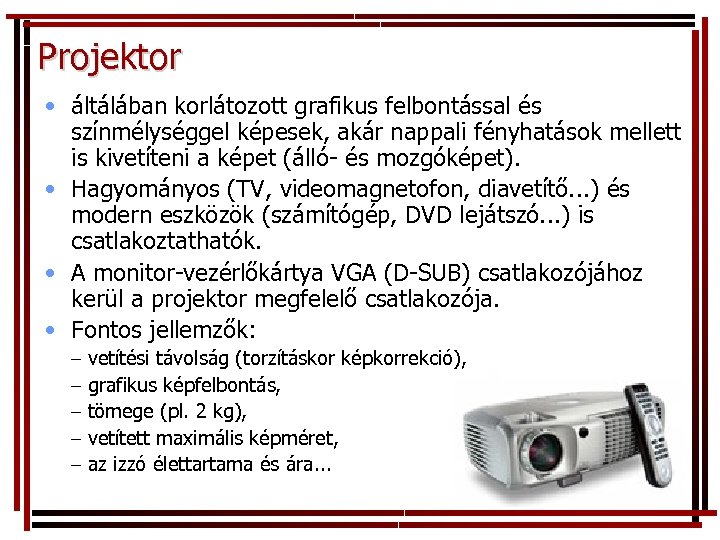

Projektor • áltálában korlátozott grafikus felbontással és színmélységgel képesek, akár nappali fényhatások mellett is kivetíteni a képet (álló- és mozgóképet). • Hagyományos (TV, videomagnetofon, diavetítő. . . ) és modern eszközök (számítógép, DVD lejátszó. . . ) is csatlakoztathatók. • A monitor-vezérlőkártya VGA (D-SUB) csatlakozójához kerül a projektor megfelelő csatlakozója. • Fontos jellemzők: – vetítési távolság (torzításkor képkorrekció), – grafikus képfelbontás, – tömege (pl. 2 kg), – vetített maximális képméret, – az izzó élettartama és ára. . .

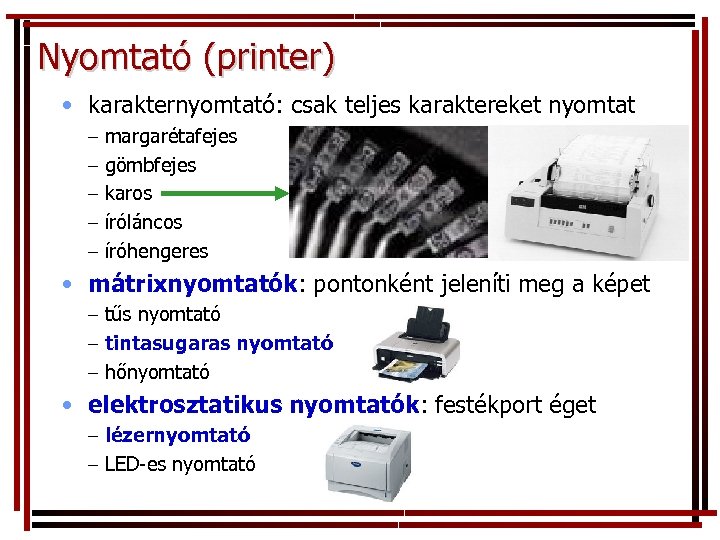

Nyomtató (printer) • karakternyomtató: csak teljes karaktereket nyomtat – margarétafejes – gömbfejes – karos – íróláncos – íróhengeres • mátrixnyomtatók: pontonként jeleníti meg a képet – tűs nyomtató – tintasugaras nyomtató – hőnyomtató • elektrosztatikus nyomtatók: festékport éget – lézernyomtató – LED-es nyomtató

A nyomtatók csatlakoztatása • Párhuzamos port (DB-25) http: //www. rennacs. com/images/backcomp_l. gif • USB port http: //computing-dictionary. thefreedictionary. com/printer+cable

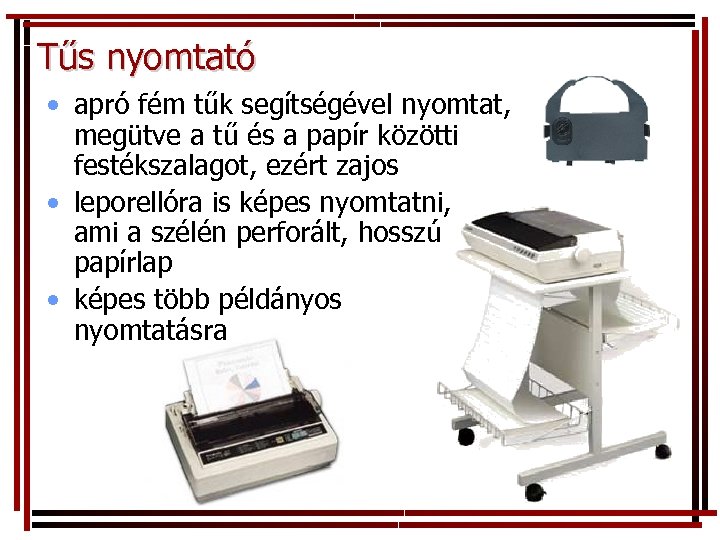

Tűs nyomtató • apró fém tűk segítségével nyomtat, megütve a tű és a papír közötti festékszalagot, ezért zajos • leporellóra is képes nyomtatni, ami a szélén perforált, hosszú papírlap • képes több példányos nyomtatásra

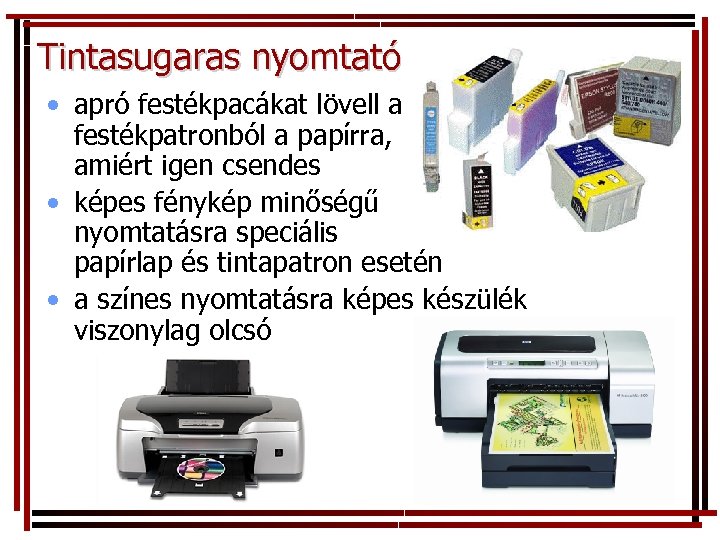

Tintasugaras nyomtató • apró festékpacákat lövell a festékpatronból a papírra, amiért igen csendes • képes fénykép minőségű nyomtatásra speciális papírlap és tintapatron esetén • a színes nyomtatásra képes készülék viszonylag olcsó

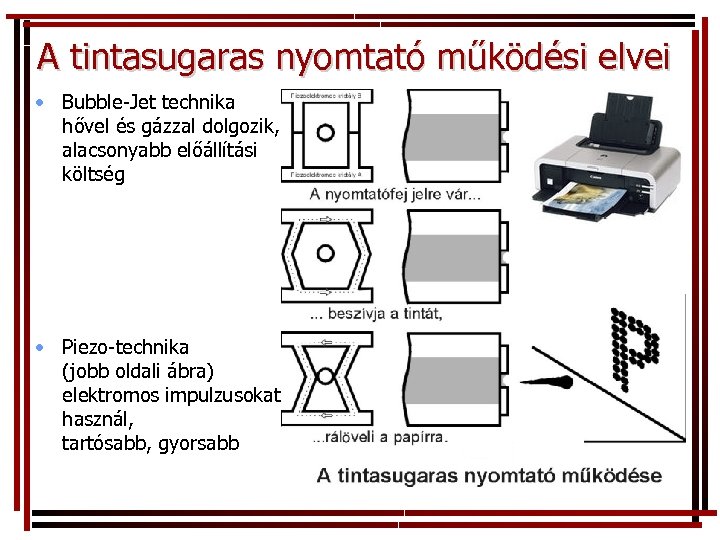

A tintasugaras nyomtató működési elvei • Bubble-Jet technika hővel és gázzal dolgozik, alacsonyabb előállítási költség • Piezo-technika (jobb oldali ábra) elektromos impulzusokat használ, tartósabb, gyorsabb

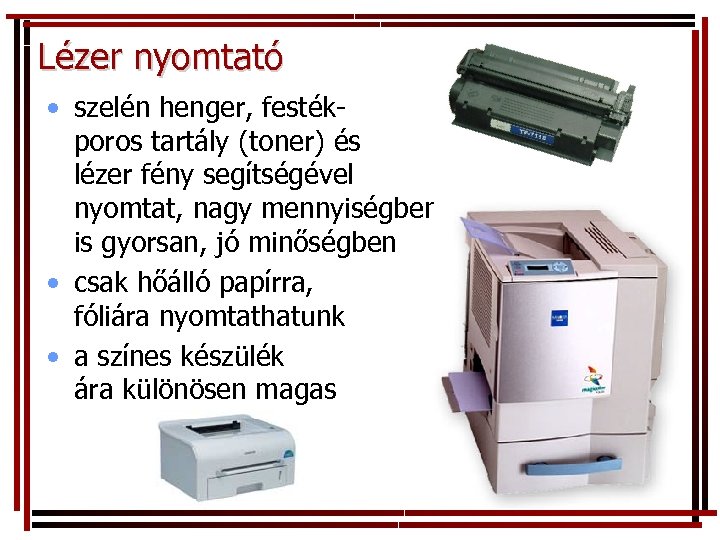

Lézer nyomtató • szelén henger, festékporos tartály (toner) és lézer fény segítségével nyomtat, nagy mennyiségben is gyorsan, jó minőségben • csak hőálló papírra, fóliára nyomtathatunk • a színes készülék ára különösen magas

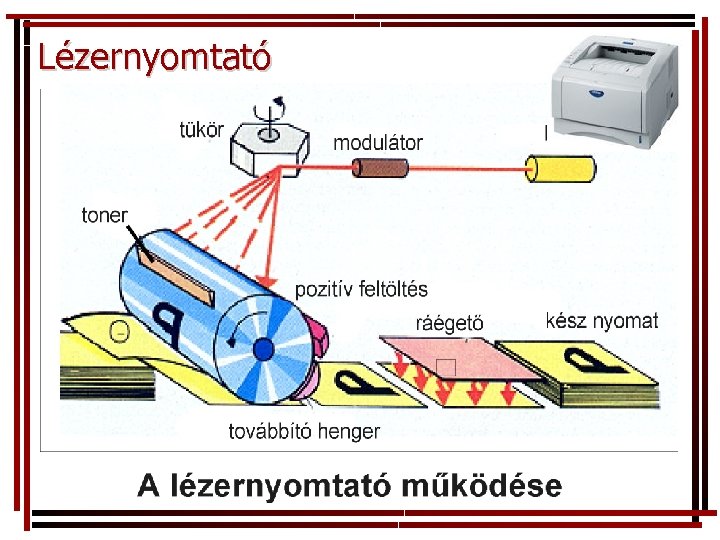

Lézernyomtató

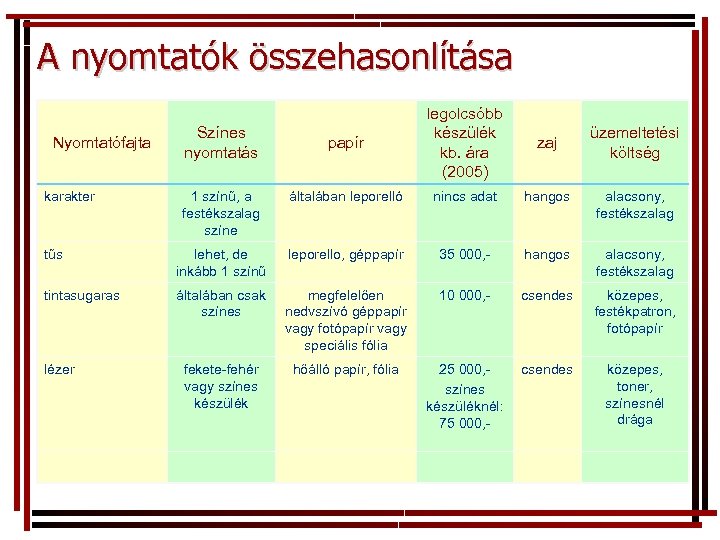

A nyomtatók összehasonlítása papír legolcsóbb készülék kb. ára (2005) zaj 1 színű, a festékszalag színe általában leporelló nincs adat hangos alacsony, festékszalag tűs lehet, de inkább 1 színű leporello, géppapír 35 000, - hangos alacsony, festékszalag tintasugaras általában csak színes megfelelően nedvszívó géppapír vagy fotópapír vagy speciális fólia 10 000, - csendes közepes, festékpatron, fotópapír fekete-fehér vagy színes készülék hőálló papír, fólia 25 000, színes készüléknél: 75 000, - csendes közepes, toner, színesnél drága Nyomtatófajta karakter lézer Színes nyomtatás üzemeltetési költség

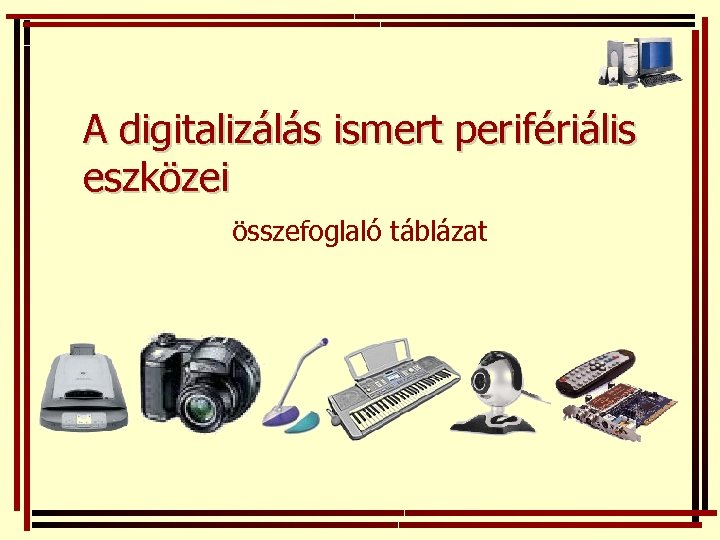

A digitalizálás ismert perifériális eszközei összefoglaló táblázat

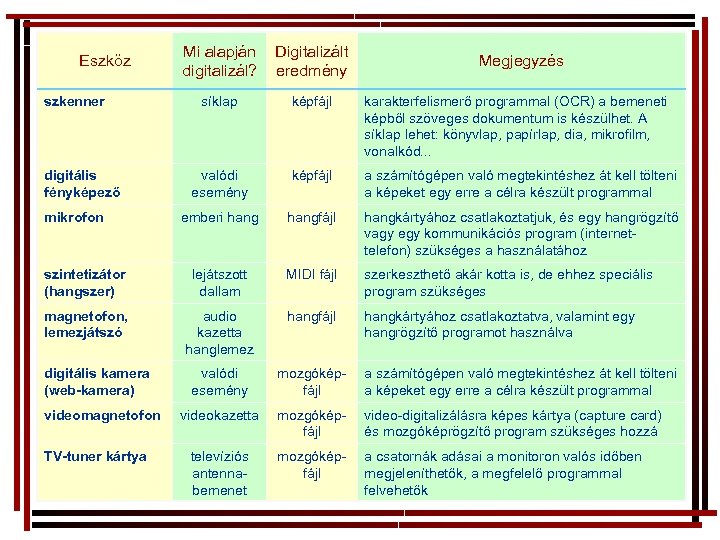

Mi alapján digitalizál? Digitalizált eredmény síklap képfájl karakterfelismerő programmal (OCR) a bemeneti képből szöveges dokumentum is készülhet. A síklap lehet: könyvlap, papírlap, dia, mikrofilm, vonalkód. . . valódi esemény képfájl a számítógépen való megtekintéshez át kell tölteni a képeket egy erre a célra készült programmal emberi hangfájl hangkártyához csatlakoztatjuk, és egy hangrögzítő vagy egy kommunikációs program (internettelefon) szükséges a használatához szintetizátor (hangszer) lejátszott dallam MIDI fájl szerkeszthető akár kotta is, de ehhez speciális program szükséges magnetofon, lemezjátszó audio kazetta hanglemez hangfájl hangkártyához csatlakoztatva, valamint egy hangrögzítő programot használva valódi esemény mozgóképfájl a számítógépen való megtekintéshez át kell tölteni a képeket egy erre a célra készült programmal videokazetta mozgóképfájl video-digitalizálásra képes kártya (capture card) és mozgóképrögzítő program szükséges hozzá televíziós antennabemenet mozgóképfájl a csatornák adásai a monitoron valós időben megjeleníthetők, a megfelelő programmal felvehetők Eszköz szkenner digitális fényképező mikrofon digitális kamera (web-kamera) videomagnetofon TV-tuner kártya Megjegyzés

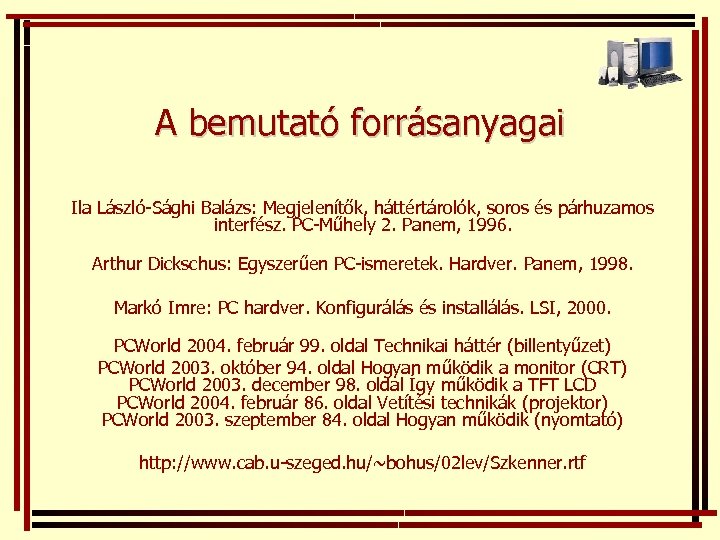

A bemutató forrásanyagai Ila László-Sághi Balázs: Megjelenítők, háttértárolók, soros és párhuzamos interfész. PC-Műhely 2. Panem, 1996. Arthur Dickschus: Egyszerűen PC-ismeretek. Hardver. Panem, 1998. Markó Imre: PC hardver. Konfigurálás és installálás. LSI, 2000. PCWorld 2004. február 99. oldal Technikai háttér (billentyűzet) PCWorld 2003. október 94. oldal Hogyan működik a monitor (CRT) PCWorld 2003. december 98. oldal Így működik a TFT LCD PCWorld 2004. február 86. oldal Vetítési technikák (projektor) PCWorld 2003. szeptember 84. oldal Hogyan működik (nyomtató) http: //www. cab. u-szeged. hu/~bohus/02 lev/Szkenner. rtf
