AWARENESS Technology Inc ЛЮМИНЕСЦЕНТНЫЕ АНАЛИЗАТОРЫ 4100 Stat

AWARENESS Technology, Inc. ЛЮМИНЕСЦЕНТНЫЕ АНАЛИЗАТОРЫ ® 4100 Stat. Fax (Lumi. Stat) Stat. Fax® 4400 (Lu. Mate)

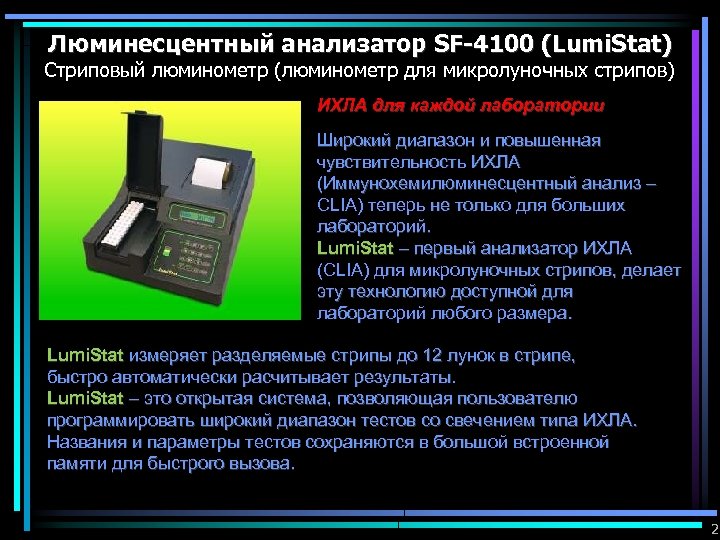

Люминесцентный анализатор SF-4100 (Lumi. Stat) Стриповый люминометр (люминометр для микролуночных стрипов) ИХЛА для каждой лаборатории Широкий диапазон и повышенная чувствительность ИХЛА (Иммунохемилюминесцентный анализ – CLIA) теперь не только для больших лабораторий. Lumi. Stat – первый анализатор ИХЛА (CLIA) для микролуночных стрипов, делает эту технологию доступной для лабораторий любого размера. Lumi. Stat измеряет разделяемые стрипы до 12 лунок в стрипе, быстро автоматически расчитывает результаты. Lumi. Stat – это открытая система, позволяющая пользователю программировать широкий диапазон тестов со свечением типа ИХЛА. Названия и параметры тестов сохраняются в большой встроенной памяти для быстрого вызова. 2

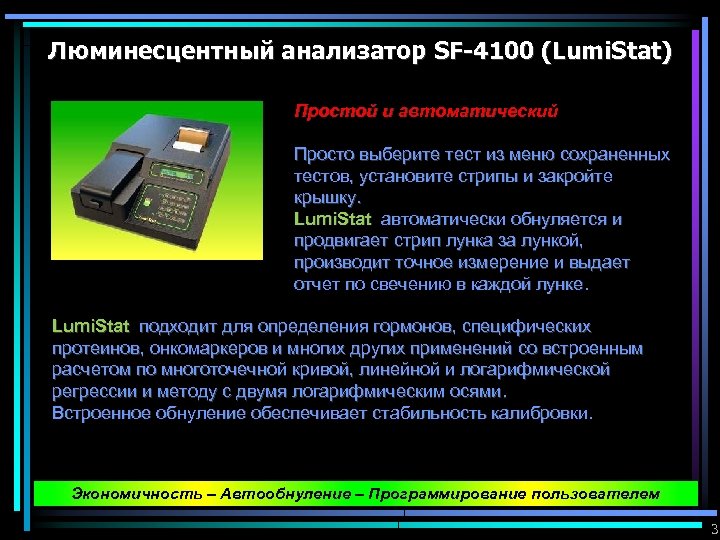

Люминесцентный анализатор SF-4100 (Lumi. Stat) Простой и автоматический Просто выберите тест из меню сохраненных тестов, установите стрипы и закройте крышку. Lumi. Stat автоматически обнуляется и продвигает стрип лунка за лункой, производит точное измерение и выдает отчет по свечению в каждой лунке. Lumi. Stat подходит для определения гормонов, специфических протеинов, онкомаркеров и многих других применений со встроенным расчетом по многоточечной кривой, линейной и логарифмической регрессии и методу с двумя логарифмическим осями. Встроенное обнуление обеспечивает стабильность калибровки. Экономичность – Автообнуление – Программирование пользователем 3

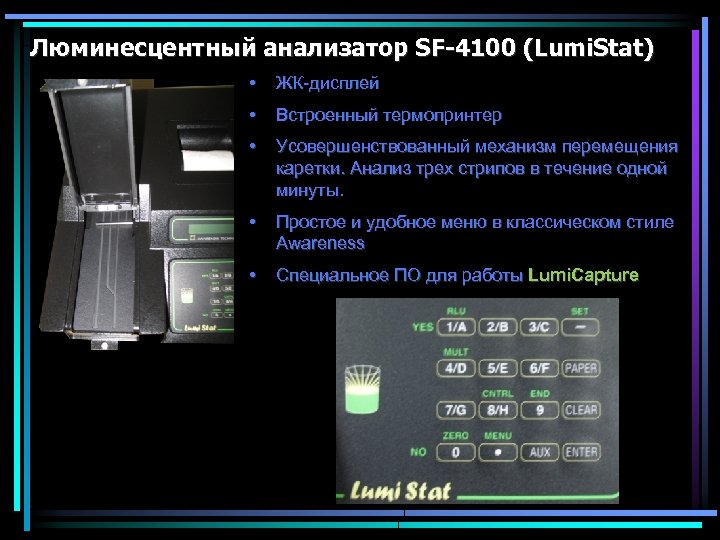

Люминесцентный анализатор SF-4100 (Lumi. Stat) • ЖК-дисплей • Встроенный термопринтер • Усовершенствованный механизм перемещения каретки. Анализ трех стрипов в течение одной минуты. • Простое и удобное меню в классическом стиле Awareness • Специальное ПО для работы Lumi. Capture

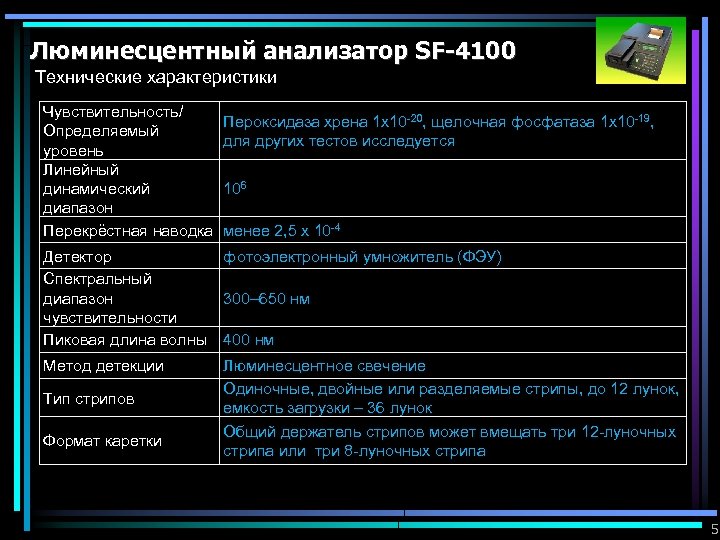

Люминесцентный анализатор SF-4100 Технические характеристики Чувствительность/ Определяемый уровень Линейный динамический диапазон Перекрёстная наводка Пероксидаза хрена 1 x 10 -20, щелочная фосфатаза 1 x 10 -19, для других тестов исследуется 106 менее 2, 5 x 10 -4 Детектор фотоэлектронный умножитель (ФЭУ) Спектральный диапазон 300– 650 нм чувствительности Пиковая длина волны 400 нм Метод детекции Тип стрипов Формат каретки Люминесцентное свечение Одиночные, двойные или разделяемые стрипы, до 12 лунок, емкость загрузки – 36 лунок Общий держатель стрипов может вмещать три 12 -луночных стрипа или три 8 -луночных стрипа 5

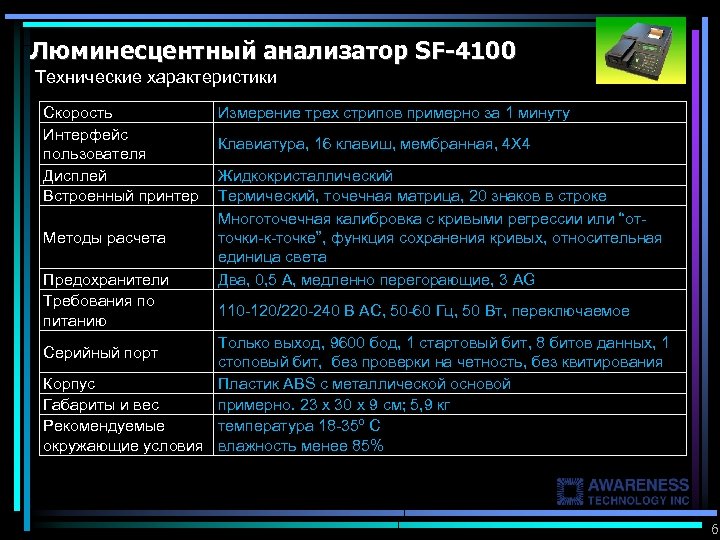

Люминесцентный анализатор SF-4100 Технические характеристики Скорость Интерфейс пользователя Дисплей Встроенный принтер Методы расчета Предохранители Требования по питанию Измерение трех стрипов примерно за 1 минуту Клавиатура, 16 клавиш, мембранная, 4 X 4 Жидкокристаллический Термический, точечная матрица, 20 знаков в строке Многоточечная калибровка с кривыми регрессии или “отточки-к-точке”, функция сохранения кривых, относительная единица света Два, 0, 5 А, медленно перегорающие, 3 AG 110 -120/220 -240 В AC, 50 -60 Гц, 50 Вт, переключаемое Только выход, 9600 бод, 1 стартовый бит, 8 битов данных, 1 стоповый бит, без проверки на четность, без квитирования Корпус Пластик ABS с металлической основой Габариты и вес примерно. 23 x 30 x 9 см; 5, 9 кг Рекомендуемые температура 18 -35º C окружающие условия влажность менее 85% Серийный порт 6

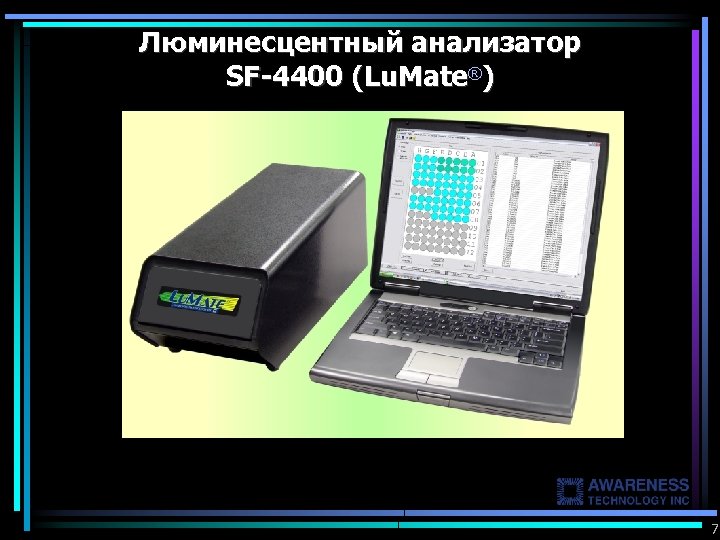

Люминесцентный анализатор SF-4400 (Lu. Mate®) 7

Люминесцентный анализатор SF-4400 (Lu. Mate®) Stat. Fax 4400 (Lu. Mate®) – 8 -канальный анализатор ИХЛА (CLIA) для микролуночных планшетов, делает эту технологию доступной для лабораторий любого размера. SF-4400 может использовать стандартные 96 -луночные микропланшеты и планшеты со стрипами. Анализатор представляет собой измерительный модуль, который подключается к внешнему компьютеру и управляется с помощью специальной программы. • Компактный настольный анализатор. • Открытая система для любых ИХЛА наборов в планшетном формате. • Простое подключение к компьютеру через USB-порт. • Простота работы и обучения. • Простота обслуживания. 8

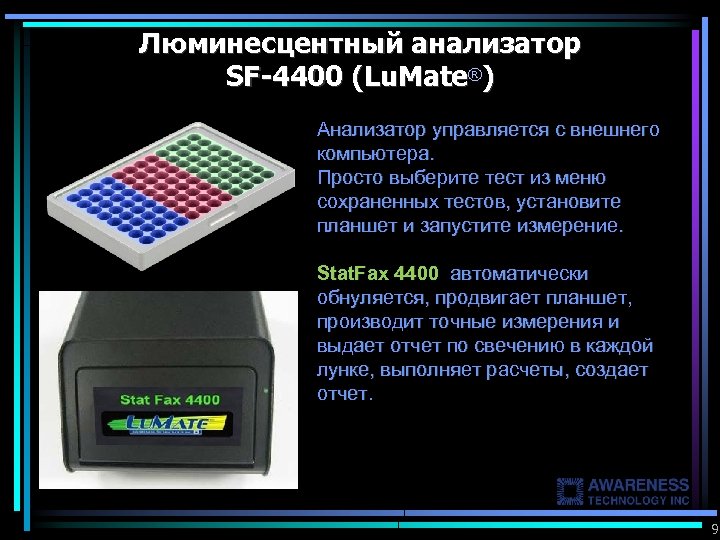

Люминесцентный анализатор SF-4400 (Lu. Mate®) Анализатор управляется с внешнего компьютера. Просто выберите тест из меню сохраненных тестов, установите планшет и запустите измерение. Stat. Fax 4400 автоматически обнуляется, продвигает планшет, производит точные измерения и выдает отчет по свечению в каждой лунке, выполняет расчеты, создает отчет. 9

Отличительные особенности SF 4400 (Lu. Mate®) • 8 оптических каналов для быстрого измерения. • Программа, совместимая с Windows, представляет понятный простой интерфейс, аналогичный Chem. Well. • Возможность программирования различных тестов. • Автоматически рассчитываемые параметры. • Построение калибровочных графиков с возможностью редактирования. • Система контроля качества. • Статистический анализ кривых. • Создание конфигураций планшетов: • создание панелей (групп тестов) • дубликаты лунок • Выдача результатов в форме отчета, редактирование форм отчетов.

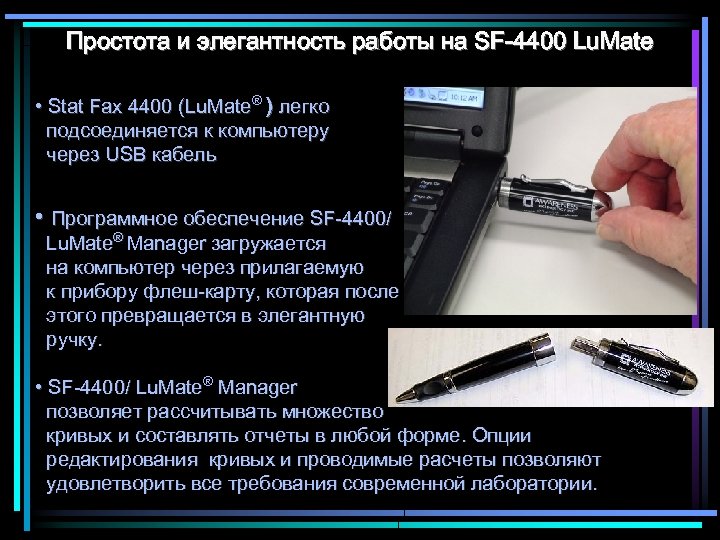

Простота и элегантность работы на SF-4400 Lu. Mate • Stat Fax 4400 (Lu. Mate® ) легко подсоединяется к компьютеру через USB кабель • Программное обеспечение SF-4400/ Lu. Mate® Manager загружается на компьютер через прилагаемую к прибору флеш-карту, которая после этого превращается в элегантную ручку. • SF-4400/ Lu. Mate® Manager позволяет рассчитывать множество кривых и составлять отчеты в любой форме. Опции редактирования кривых и проводимые расчеты позволяют удовлетворить все требования современной лаборатории.

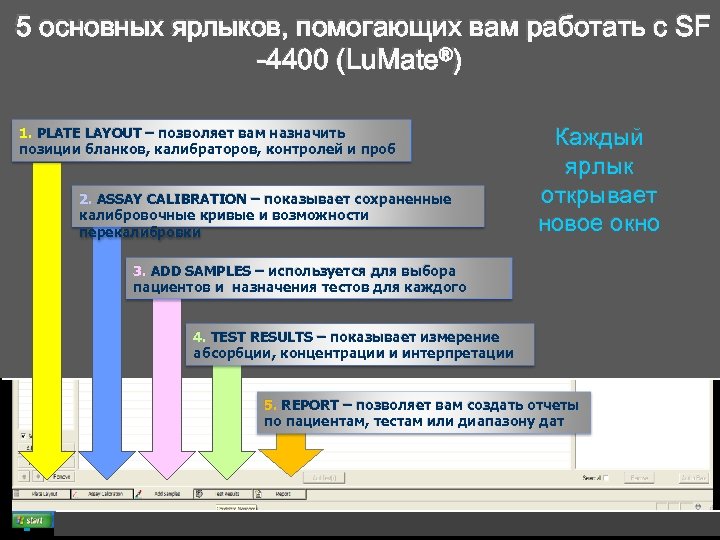

5 основных ярлыков, помогающих вам работать с SF -4400 (Lu. Mate®) 1. PLATE LAYOUT – позволяет вам назначить позиции бланков, калибраторов, контролей и проб 2. ASSAY CALIBRATION – показывает сохраненные калибровочные кривые и возможности перекалибровки Каждый ярлык открывает новое окно 3. ADD SAMPLES – используется для выбора пациентов и назначения тестов для каждого 4. TEST RESULTS – показывает измерение абсорбции, концентрации и интерпретации 5. REPORT – позволяет вам создать отчеты по пациентам, тестам или диапазону дат

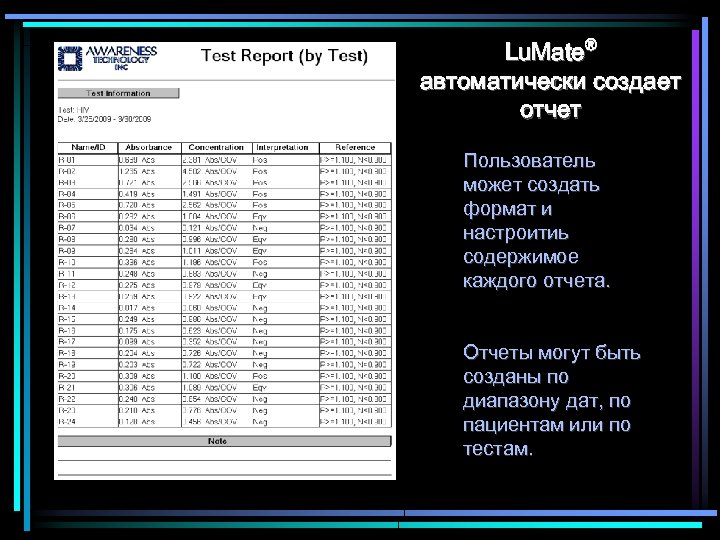

Lu. Mate® автоматически создает отчет Пользователь может создать формат и настроитиь содержимое каждого отчета. Отчеты могут быть созданы по диапазону дат, по пациентам или по тестам.

Программа осуществляет ведение контроля качества Пример отчета с построением графиков Левея-Дженнингса

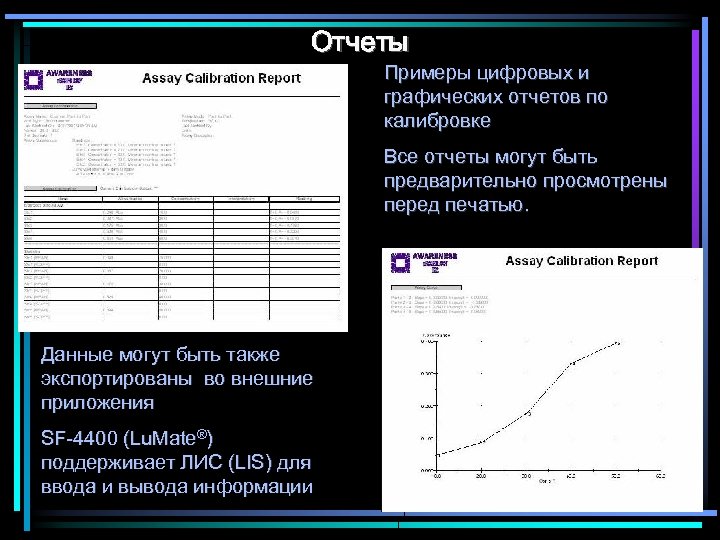

Отчеты Примеры цифровых и графических отчетов по калибровке Все отчеты могут быть предварительно просмотрены перед печатью. Данные могут быть также экспортированы во внешние приложения SF-4400 (Lu. Mate®) поддерживает ЛИС (LIS) для ввода и вывода информации

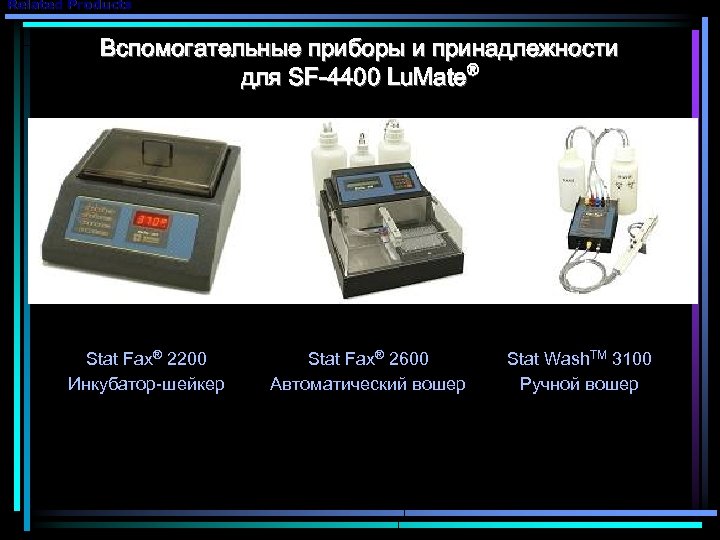

Related Products Вспомогательные приборы и принадлежности для SF-4400 Lu. Mate® Stat Fax® 2200 Инкубатор-шейкер Stat Fax® 2600 Автоматический вошер Stat Wash. TM 3100 Ручной вошер

Люминесцентный анализатор SF-4400 (Lu. Mate) Технические характеристики Измерительная часть Чувствительность/ Пероксидаза хрена 1 x 10 -18 молей, Определяемый уровень щелочная фосфатаза 1 x 10 -21 молей, для других тестов исследуется Линейный 106 RLU динамический диапазон Перекрёстная наводка менее 2, 5 x 10 -4 Детектор фотоэлектронный умножитель (ФЭУ) Спектральный диапазон 300– 650 нм чувствительности Пиковая длина волны Метод детекции Планшет 400 нм Люминесцентное свечение Стандартный 96 -луночный планшет, ячейки с плоским или полукруглым дном, 12 -ти или 8 -ми луночные стрипы Рекомендуемые окружающие условия температура 18 -35º C влажность менее 85% 17

Люминесцентный анализатор SF-4400 (Lu. Mate) Технические характеристики Электронная часть и программное обеспечение 100 – 250 В AC, 50 -60 Hz (автоконтроль); Все сетевые шнуры должны быть сертифицированы в стране Электропитание использования Связь с РС Через USB порт Микропроцессор e. Z 80 Скорость Измерение в 96 лунках приблизительно за 8 секунд Транспорт планшета Шаговый двигатель Сертификация NRTL список, CE mark Сертификаты и Список UL Standard 1262, лабораторное оборудование, соответствия Сертификат соответствия CE. Соответствует следующим стандартам: EN 50082 -1 и EN 55022, Соответствует положениям директивы 89/336/EEC. Физические характеристики Корпус Габариты и вес Целиком металлический 19 х20, 3 х42 см, 5 кг (11 фунтов). 18

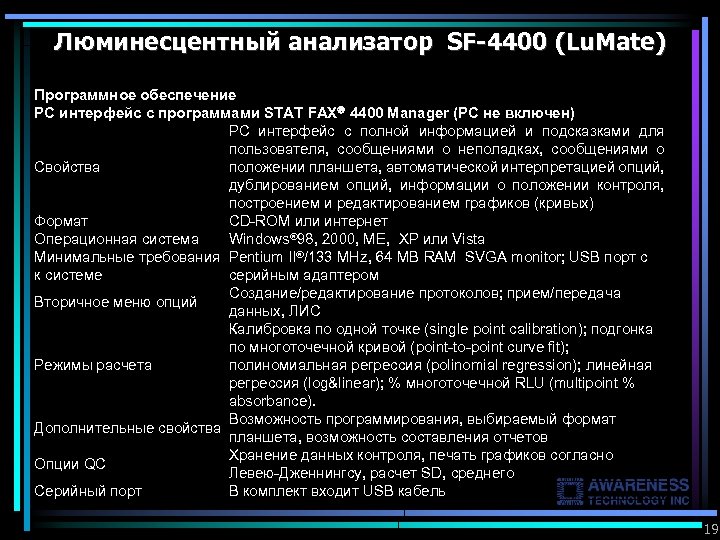

Люминесцентный анализатор SF-4400 (Lu. Mate) Программное обеспечение РС интерфейс с программами STAT FAX 4400 Manager (РС не включен) РС интерфейс с полной информацией и подсказками для пользователя, сообщениями о неполадках, сообщениями о Cвойства положении планшета, автоматической интерпретацией опций, дублированием опций, информации о положении контроля, построением и редактированием графиков (кривых) Формат CD-ROM или интернет Операционная система Windows® 98, 2000, МЕ, XP или Vista Минимальные требования Pentium II®/133 MHz, 64 MB RAM SVGA monitor; USB порт с к системе серийным адаптером Создание/редактирование протоколов; прием/передача Вторичное меню опций данных, ЛИС Калибровка по одной точке (single point calibration); подгонка по многоточечной кривой (point-to-point curve fit); Режимы расчета полиномиальная регрессия (polinomial regression); линейная регрессия (log&linear); % многоточечной RLU (multipoint % absorbance). Возможность программирования, выбираемый формат Дополнительные свойства планшета, возможность составления отчетов Хранение данных контроля, печать графиков согласно Опции QC Левею-Дженнингсу, расчет SD, среднего Серийный порт В комплект входит USB кабель 19

Реагенты для иммунохемилюминесцентного анализа (ИХЛА)

Характеристики ИХЛА • ИХЛА подобен ИФА, но в качестве меток используются люминофоры – вещества, имеющие собственное свечение. Пик свечения ближе к ультрафиолетовой области (~400 yнм). • Обычно процедура короче, чем ИФА на 30 -50%. • Измерение результатов в специальных люминометрах. Они могут быть планшетными, могут быть пробирочными. По конструкции похожи на ИФА-анализаторы, но не имеют источника света. Интенсивность свечения измеряется фотоумножителем. Измеряемое свечение прямо пропорционально концентрации искомого вещества. • Спектр тестов похож на ИФА-тесты: гормоны, специфические белки, инфекции и т. п. , но обычно меньше наименований, так как менее распространенный анализ. • Есть тесты, для которых нет ИФА, но есть ИХЛА наборы – наркотики, витамины и т. д. • Тесты несколько более чувствительные, чем ИФА (реагенты чувствительны к свету, температуре). • Открытые реагенты хранятся больше 2 месяцев.

Гетерогенный ИХЛА неконкурентный ф ф ф s p ф

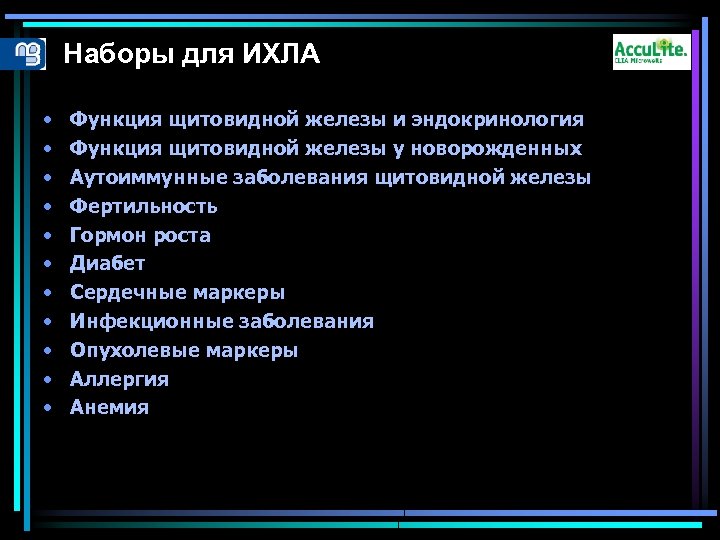

Наборы для ИХЛА • • • Функция щитовидной железы и эндокринология Функция щитовидной железы у новорожденных Аутоиммунные заболевания щитовидной железы Фертильность Гормон роста Диабет Сердечные маркеры Инфекционные заболевания Опухолевые маркеры Аллергия Анемия

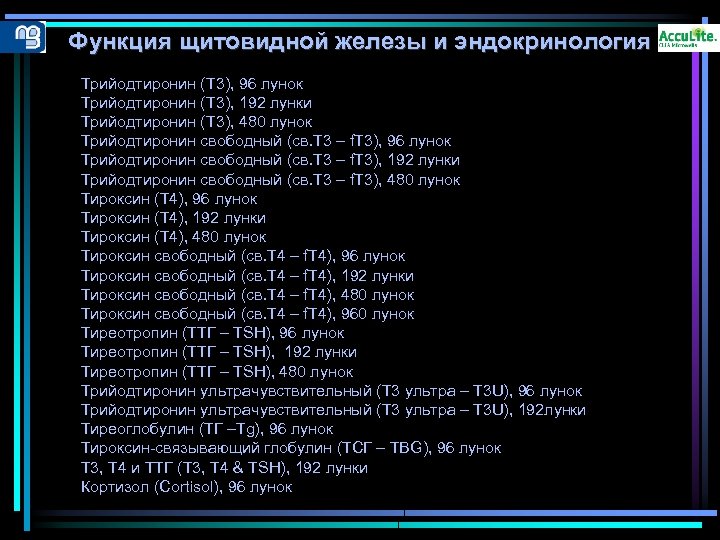

Функция щитовидной железы и эндокринология Трийодтиронин (T 3), 96 лунок Трийодтиронин (T 3), 192 лунки Трийодтиронин (T 3), 480 лунок Трийодтиронин свободный (св. T 3 – f. T 3), 96 лунок Трийодтиронин свободный (св. T 3 – f. T 3), 192 лунки Трийодтиронин свободный (св. T 3 – f. T 3), 480 лунок Тироксин (T 4), 96 лунок Тироксин (T 4), 192 лунки Тироксин (T 4), 480 лунок Тироксин свободный (св. T 4 – f. T 4), 96 лунок Тироксин свободный (св. T 4 – f. T 4), 192 лунки Тироксин свободный (св. T 4 – f. T 4), 480 лунок Тироксин свободный (св. T 4 – f. T 4), 960 лунок Тиреотропин (ТТГ – TSH), 96 лунок Тиреотропин (ТТГ – TSH), 192 лунки Тиреотропин (ТТГ – TSH), 480 лунок Трийодтиронин ультрачувствительный (Т 3 ультра – T 3 U), 96 лунок Трийодтиронин ультрачувствительный (Т 3 ультра – T 3 U), 192 лунки Тиреоглобулин (ТГ –Tg), 96 лунок Тироксин-связывающий глобулин (ТСГ – TBG), 96 лунок T 3, T 4 и ТТГ (T 3, T 4 & TSH), 192 лунки Кортизол (Cortisol), 96 лунок

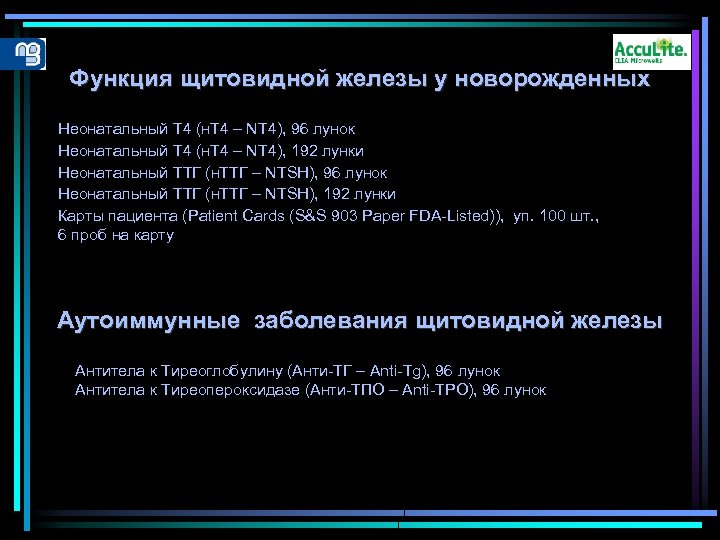

Функция щитовидной железы у новорожденных Неонатальный Т 4 (н. Т 4 – NT 4), 96 лунок Неонатальный Т 4 (н. Т 4 – NT 4), 192 лунки Неонатальный ТТГ (н. ТТГ – NTSH), 96 лунок Неонатальный ТТГ (н. ТТГ – NTSH), 192 лунки Карты пациента (Patient Cards (S&S 903 Paper FDA-Listed)), уп. 100 шт. , 6 проб на карту Аутоиммунные заболевания щитовидной железы Антитела к Тиреоглобулину (Анти-ТГ – Anti-Tg), 96 лунок Антитела к Тиреопероксидазе (Анти-ТПО – Anti-TPO), 96 лунок

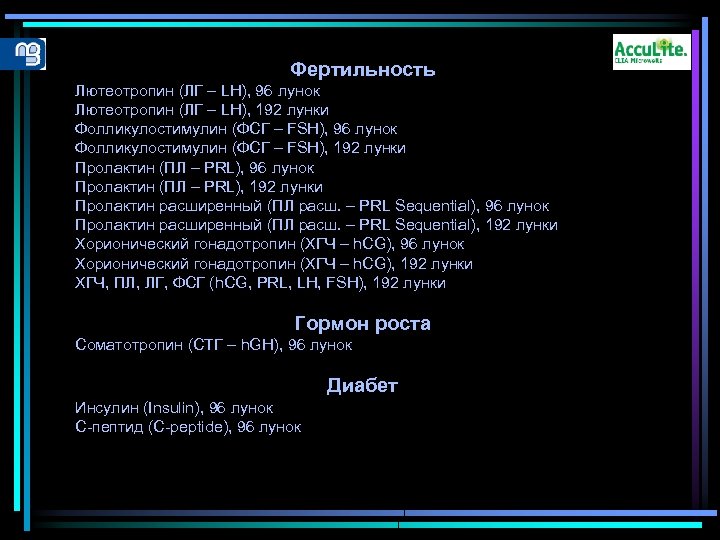

Фертильность Лютеотропин (ЛГ – LH), 96 лунок Лютеотропин (ЛГ – LH), 192 лунки Фолликулостимулин (ФСГ – FSH), 96 лунок Фолликулостимулин (ФСГ – FSH), 192 лунки Пролактин (ПЛ – PRL), 96 лунок Пролактин (ПЛ – PRL), 192 лунки Пролактин расширенный (ПЛ расш. – PRL Sequential), 96 лунок Пролактин расширенный (ПЛ расш. – PRL Sequential), 192 лунки Хорионический гонадотропин (ХГЧ – h. CG), 96 лунок Хорионический гонадотропин (ХГЧ – h. CG), 192 лунки ХГЧ, ПЛ, ЛГ, ФСГ (h. CG, PRL, LH, FSH), 192 лунки Гормон роста Соматотропин (СТГ – h. GH), 96 лунок Диабет Инсулин (Insulin), 96 лунок С-пептид (C-peptide), 96 лунок

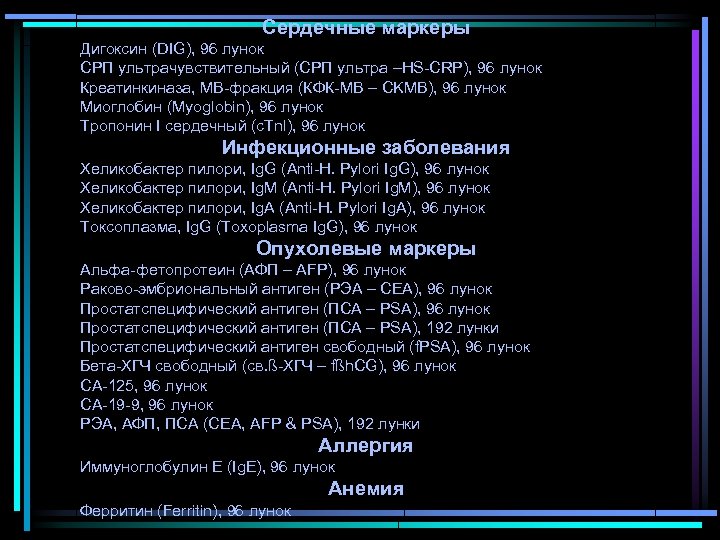

Сердечные маркеры Дигоксин (DIG), 96 лунок СРП ультрачувствительный (СРП ультра –HS-CRP), 96 лунок Креатинкиназа, МВ-фракция (КФК-МВ – CKMB), 96 лунок Миоглобин (Myoglobin), 96 лунок Тропонин I сердечный (c. Tnl), 96 лунок Инфекционные заболевания Хеликобактер пилори, Ig. G (Anti-H. Pylori Ig. G), 96 лунок Хеликобактер пилори, Ig. M (Anti-H. Pylori Ig. M), 96 лунок Хеликобактер пилори, Ig. A (Anti-H. Pylori Ig. A), 96 лунок Токсоплазма, Ig. G (Toxoplasma Ig. G), 96 лунок Опухолевые маркеры Альфа-фетопротеин (АФП – AFP), 96 лунок Раково-эмбриональный антиген (РЭА – CEA), 96 лунок Простатспецифический антиген (ПСА – PSA), 192 лунки Простатспецифический антиген свободный (f. PSA), 96 лунок Бета-ХГЧ свободный (св. ß-ХГЧ – fßh. CG), 96 лунок CA-125, 96 лунок CA-19 -9, 96 лунок РЭА, АФП, ПСА (CEA, AFP & PSA), 192 лунки Аллергия Иммуноглобулин Е (Ig. E), 96 лунок Анемия Ферритин (Ferritin), 96 лунок
