Автор: учитель физики и информатики Александрова З. В. МОУ СОШ № 5 п. Печенга , Мурманская область. 2008 г. Правило моментов Физика 7 класс

Фронтальный опрос: • Какой простой механизм применялся в Египте при строительстве пирамид? • Что представляет собой рычаг? • Что называют плечом силы? • Какое действие оказывают на рычаг силы? • В чем состоит правило равновесия рычага? • Кто установил правило равновесия рычага?

Видео «Кликни» по картинке Опишите опыт, показанный в сюжете. Когда рычаг может находиться в равновесии?

Рычаг находится в равновесии тогда, когда силы, действующие на него, обратно пропорциональны плечам этих сил. Может ли данный рычаг находиться в равновесии?

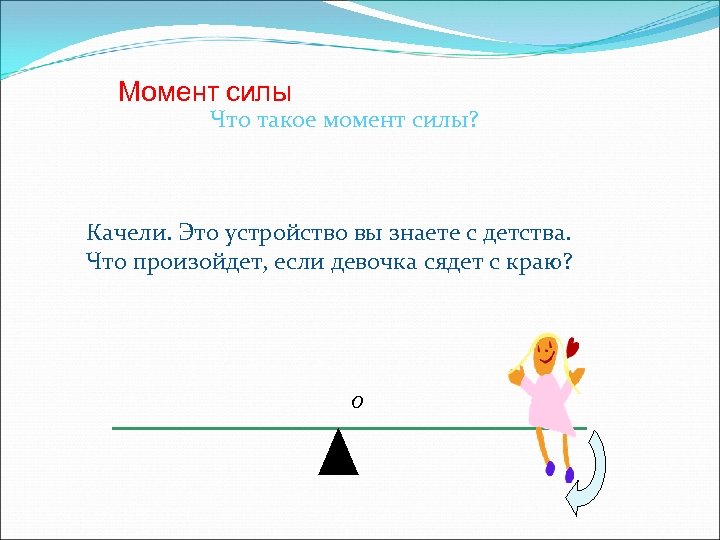

Момент силы Что такое момент силы? Качели. Это устройство вы знаете с детства. Что произойдет, если девочка сядет с краю? O

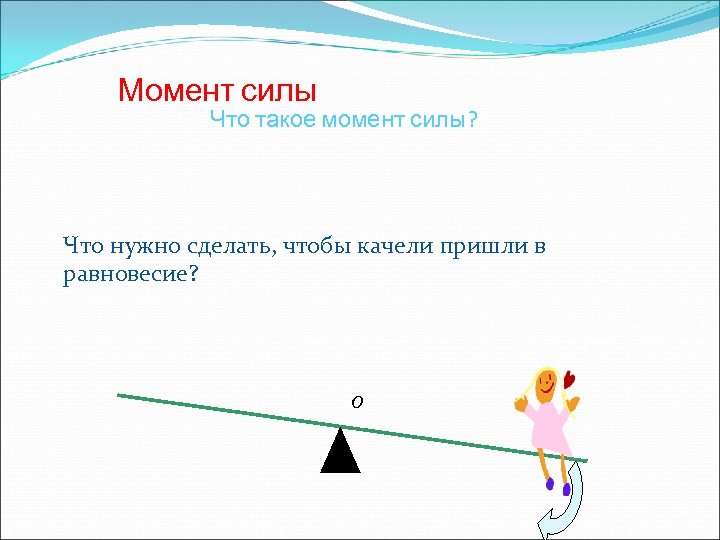

Момент силы Что такое момент силы? Что нужно сделать, чтобы качели пришли в равновесие? O

Расчёт момента силы Момент силы = сила * плечо силы Плечо силы это кратчайшее расстояние от линии действия силы до точки опоры. M = F l, 1 Н м = 1 Н 1 м где F - сила, l – плечо силы. О l F - вес

Типы моментов сил Какое действие оказывают на рычаг силы? (Поворачивают его в двух направлениях: по часовой стрелке и против. ) Два типа моментов сил: Момент силы по часовой стрелки Момент силы против часовой стрелки

Типы моментов сил Два типа моментов сил: O Момент силы по часовой стрелки O Момент силы против часовой стрелки

Задача 1. Кот веса 20 Н, он сидит на справа на конце качелей, расстояние между котом и центром опоры равно 3 метра. Чему равен момент силы, действующей на качели? ____________________________ Решение: В этом случае кот вызывает момент по часовой стрелке. M = F l, M = 20 3 = 60 Н м O l = 3 м = 20 H

Задача 2. (устно) Утка стоит в одном конце качелей, на расстоянии 5 м от центра опоры. Найдите момент силы, если вес утки равен 10 Н. ______________________________ Решение: Вес утки вызывает момент против часовой стрелки. M = F l, M = 10 5 = 50 Н м l = 5 м F = 10 Н

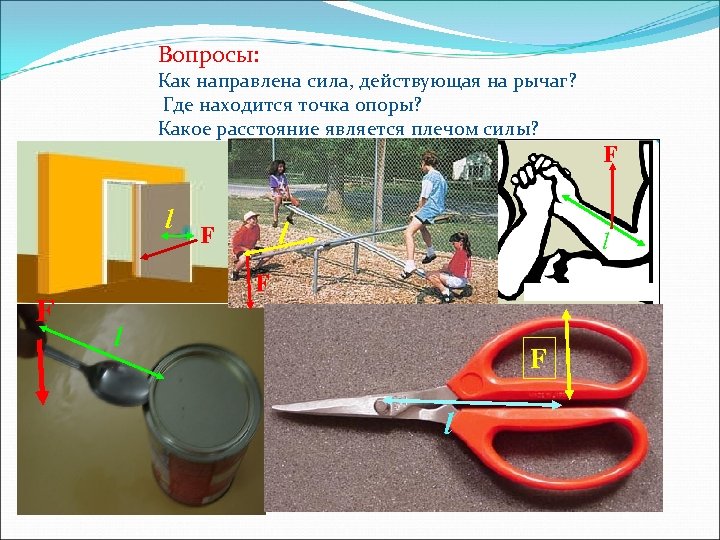

Вопросы: Как направлена сила, действующая на рычаг? Где находится точка опоры? Какое расстояние является плечом силы? l F F l F l

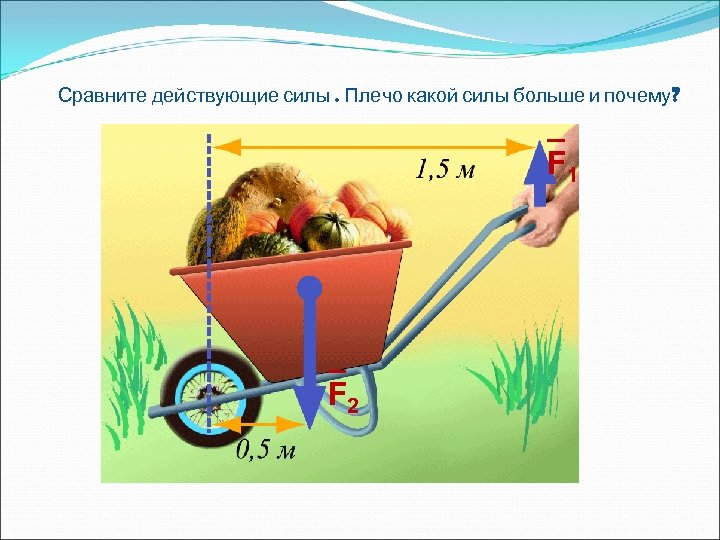

Сравните действующие силы. Плечо какой силы больше и почему? _ F 1 _ F 2

Правило моментов Рычаг находится в равновесии под действием двух сил, если момент силы, вращающий его по часовой стрелке, равен моменту силы, вращающей его против часовой стрелки. l 1 _ F 1 O l 2 _ F 2

Рычаг-линейка применяется для выяснения условий равновесия рычага и проверки правила моментов сил. Демонстрация реальных опытов и их объяснение учениками.

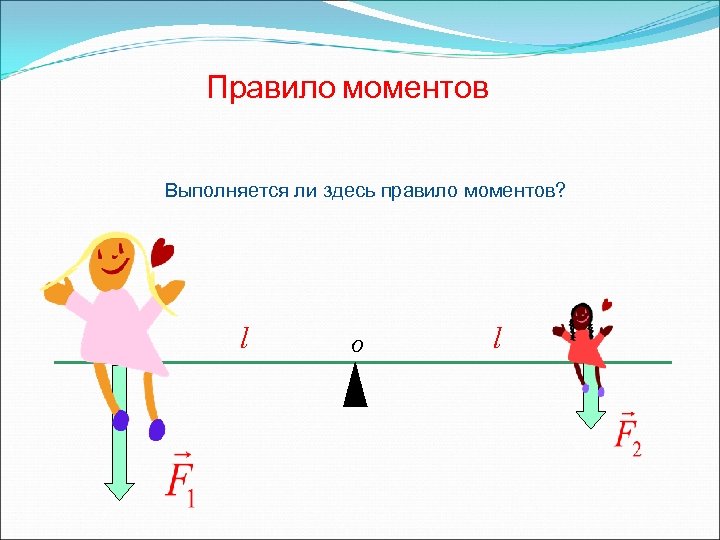

Правило моментов Выполняется ли здесь правило моментов? l O l

Правило моментов не выполняется. Почему? O

Задача 3. (решение задачи на доске и в тетради) Используя данные рисунка, найдите значение l. 10 Н 6 м O l 30 Н

Подведение итогов урока и краткое знакомство с темой следующего урока путём привлечения компьютерной модели (CD , Виртуальные лабораторные работы 7 -9 класс). Д/З : п. 57, задание 24. (А. В. Перышкин, Е. М. Гутник, Физика 7 класс)
