Автор Голятина Алла Игоревна учитель физики ГОУ школы

Автор: Голятина Алла Игоревна учитель физики ГОУ школы № 104 г. Санкт-Петербурга

двояковыпуклая двояковогнутая выпукловогнутая плосковыпуклая плосковогнутая

Собирающая линза F ГОО – главная оптическая ось – прямая, соединяющая центры сферических поверхностей, ограничивающих линзу. F – главный фокус – точка, лежащая на ГОО, в которой собираются лучи параллельные ГОО после преломления.

3' 1 2' ГОО F F О 2 1' 3 1. Любой луч, параллельный ГОО после преломления проходит через фокус собирающей линзы. 2. Любой луч, проходящий через оптический центр линзы, не преломляется.

5' ГОО 4 F F 5 4' 3. Любой луч, проходящий через фокус собирающей линзы, после преломления идёт параллельно ГОО.

Рассеивающая линза ν F ГОО ν F – мнимый фокус – точка, лежащая на ГОО, в которой собираются не сами преломленные лучи, а их продолжения.

ГОО F F 4. Чтобы построить ход произвольно падающего луча, надо провести дополнительно побочную оптическую ось параллельную данному лучу и фокальную плоскость (перпендикуляр в фокусе линзы). Соединить точку их пересечения с точкой преломления светового луча.

ν ГОО F F ν 1. Любой луч, параллельный ГОО после преломления отходит от неё так, что его продолжение «смотрит» в мнимый фокус рассеивающей линзы. 2. Любой луч, проходящий через оптический центр линзы, не преломляется.

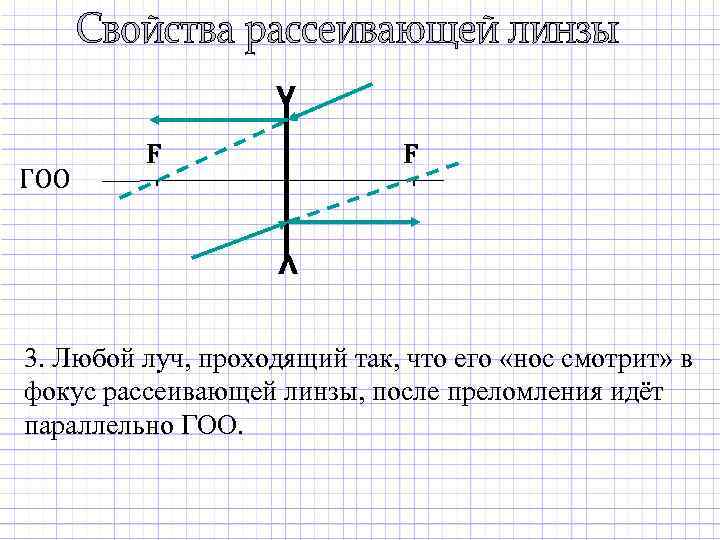

ν ГОО F F ν 3. Любой луч, проходящий так, что его «нос смотрит» в фокус рассеивающей линзы, после преломления идёт параллельно ГОО.

ν ГОО F F ν 4. Чтобы построить ход произвольно падающего луча, надо провести дополнительно побочную оптическую ось параллельную данному лучу и фокальную плоскость (перпендикуляр в мнимом фокусе линзы). Соединить точку их пересечения с точкой преломления светового луча и продолжить его.

ГОО 2 F F F 2 F Свойства изображения: -- увеличенное, -- прямое (неперевернутое), -- мнимое. лупа

ГОО 2 F F F 2 F Свойства изображения: -- увеличенное, -- перевернутое, -- действительное. кинопроектор

ГОО 2 F F Свойства изображения: -- уменьшенное, -- перевернутое, -- действительное. F 2 F

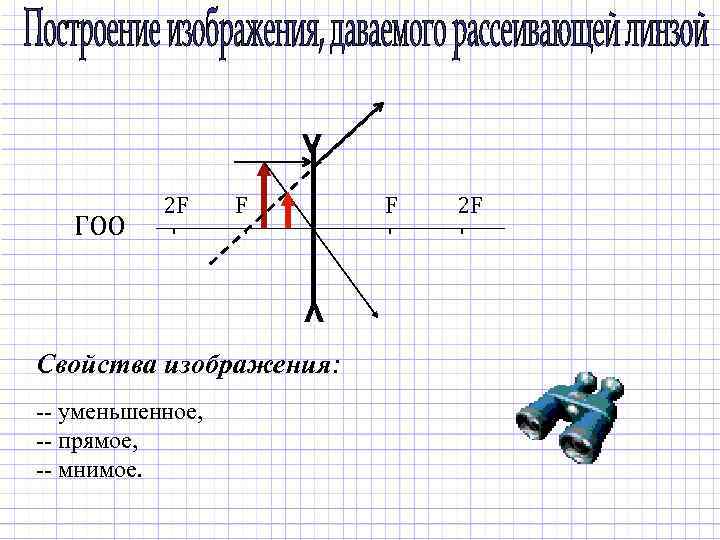

ν ГОО 2 F F F ν Свойства изображения: -- уменьшенное, -- прямое, -- мнимое. 2 F

ν ГОО 2 F F F ν Свойства изображения: -- уменьшенное, -- прямое, -- мнимое. 2 F

ν ГОО 2 F F F ν Свойства изображения: -- уменьшенное, -- прямое, -- мнимое. 2 F

1. §§ 63, 64; 2. Построить изображения (тело в F и в 2 F)
