Автор доклада: студент 3 курса, группа РСС-1 -11 Мамаев Сергей

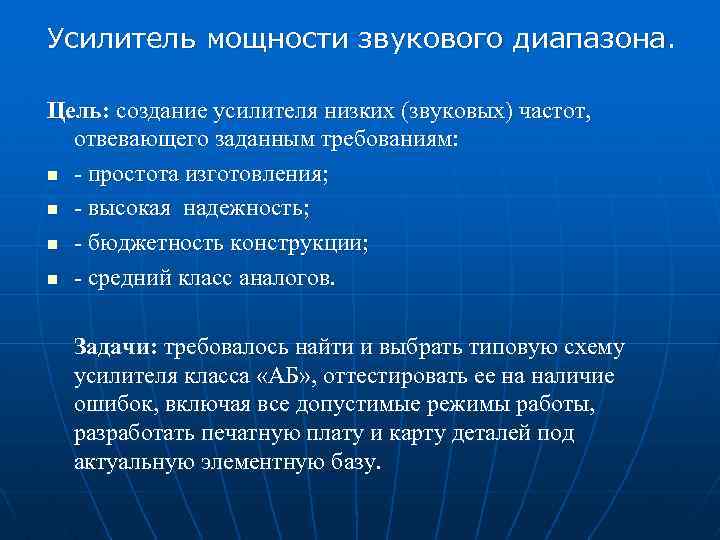

Усилитель мощности звукового диапазона. Цель: создание усилителя низких (звуковых) частот, отвевающего заданным требованиям: n - простота изготовления; n - высокая надежность; n - бюджетность конструкции; n - средний класс аналогов. Задачи: требовалось найти и выбрать типовую схему усилителя класса «АБ» , оттестировать ее на наличие ошибок, включая все допустимые режимы работы, разработать печатную плату и карту деталей под актуальную элементную базу.
Схема УНЧ «Ланзар» .
Печатная плата к схеме УНЧ Ланзар.

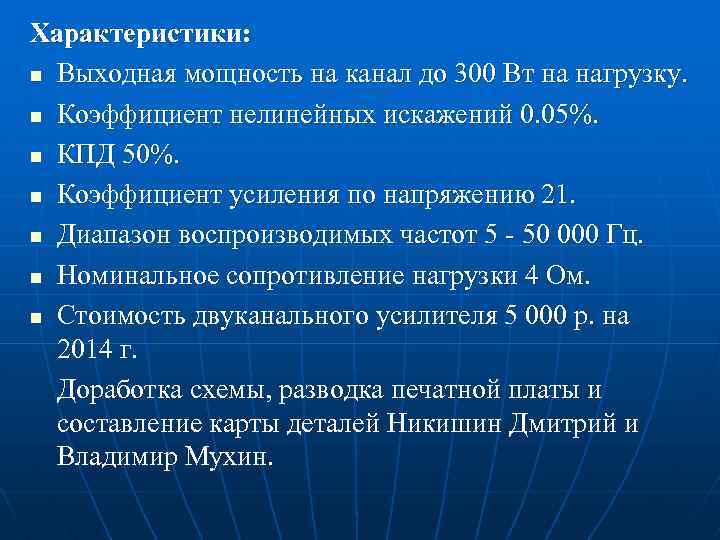

Характеристики: n Выходная мощность на канал до 300 Вт на нагрузку. n Коэффициент нелинейных искажений 0. 05%. n КПД 50%. n Коэффициент усиления по напряжению 21. n Диапазон воспроизводимых частот 5 - 50 000 Гц. n Номинальное сопротивление нагрузки 4 Ом. n Стоимость двуканального усилителя 5 000 р. на 2014 г. Доработка схемы, разводка печатной платы и составление карты деталей Никишин Дмитрий и Владимир Мухин.

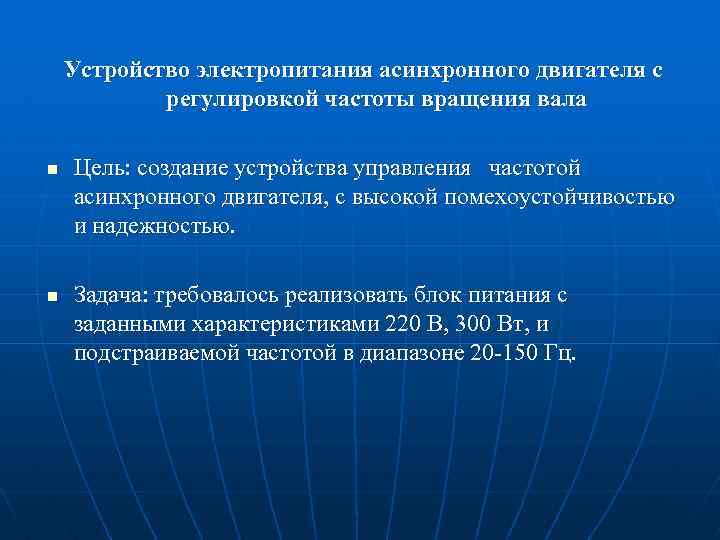

Устройство электропитания асинхронного двигателя с регулировкой частоты вращения вала n n Цель: создание устройства управления частотой асинхронного двигателя, с высокой помехоустойчивостью и надежностью. Задача: требовалось реализовать блок питания с заданными характеристиками 220 В, 300 Вт, и подстраиваемой частотой в диапазоне 20 -150 Гц.

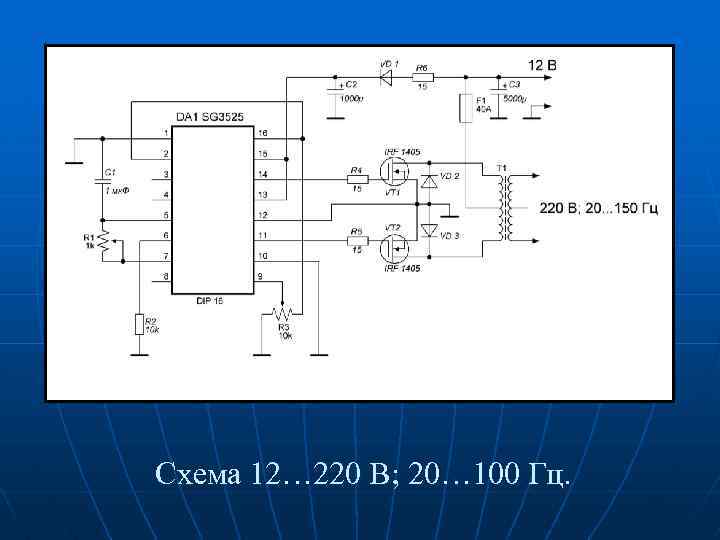

Схема 12… 220 В; 20… 100 Гц.

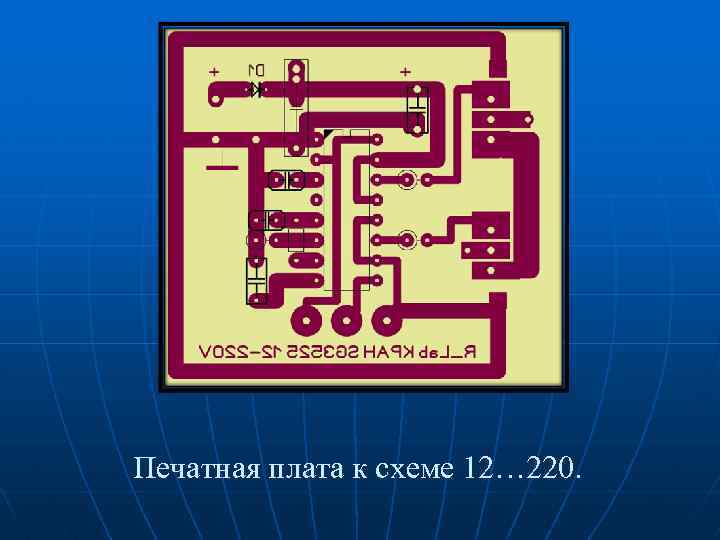

Печатная плата к схеме 12… 220.

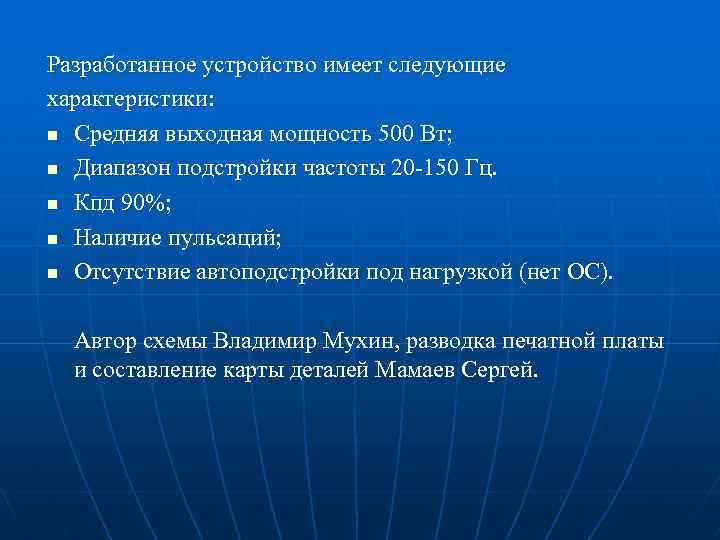

Разработанное устройство имеет следующие характеристики: n Средняя выходная мощность 500 Вт; n Диапазон подстройки частоты 20 -150 Гц. n Кпд 90%; n Наличие пульсаций; n Отсутствие автоподстройки под нагрузкой (нет ОС). Автор схемы Владимир Мухин, разводка печатной платы и составление карты деталей Мамаев Сергей.
Спасибо за внимание!
