АВТОМОБИЛЬНЫЕ ДОРОГИ И СООРУЖЕНИЯ Тема лекции: «Пересечения и примыкания»

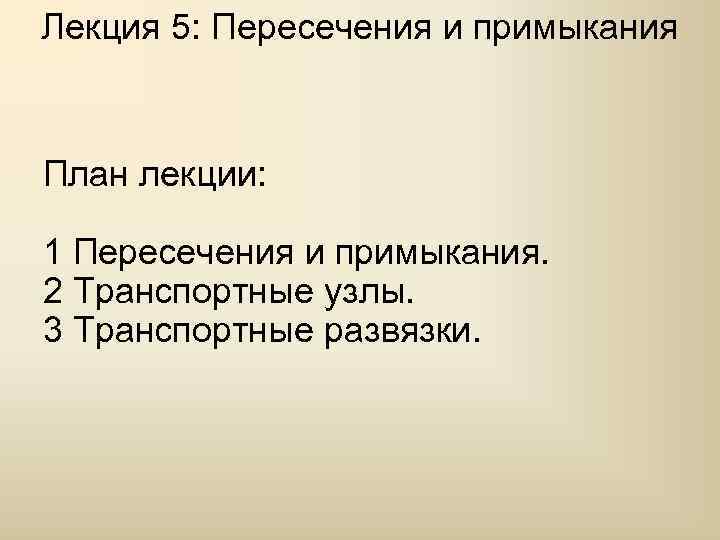

Лекция 5: Пересечения и примыкания План лекции: 1 Пересечения и примыкания. 2 Транспортные узлы. 3 Транспортные развязки.

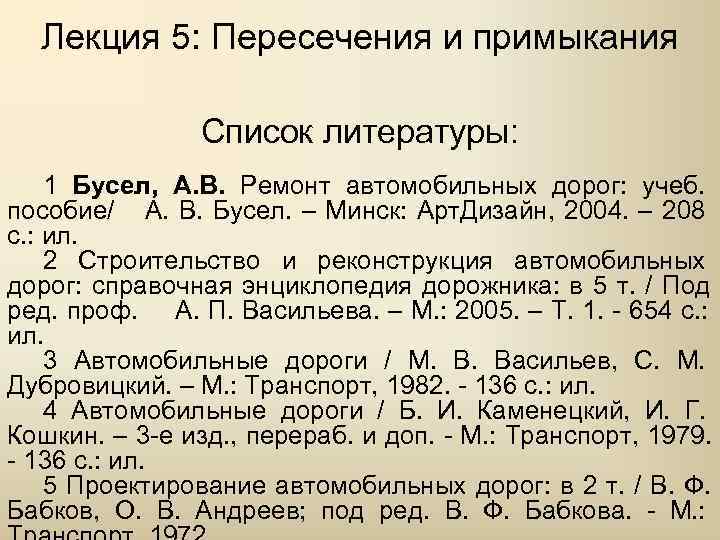

Лекция 5: Пересечения и примыкания Список литературы: 1 Бусел, А. В. Ремонт автомобильных дорог: учеб. пособие/ А. В. Бусел. – Минск: Арт. Дизайн, 2004. – 208 с. : ил. 2 Строительство и реконструкция автомобильных дорог: справочная энциклопедия дорожника: в 5 т. / Под ред. проф. А. П. Васильева. – М. : 2005. – Т. 1. - 654 с. : ил. 3 Автомобильные дороги / М. В. Васильев, С. М. Дубровицкий. – М. : Транспорт, 1982. - 136 с. : ил. 4 Автомобильные дороги / Б. И. Каменецкий, И. Г. Кошкин. – 3 -е изд. , перераб. и доп. - М. : Транспорт, 1979. - 136 с. : ил. 5 Проектирование автомобильных дорог: в 2 т. / В. Ф. Бабков, О. В. Андреев; под ред. В. Ф. Бабкова. - М. :
1 Пересечения и примыкания а- пересечение двух дорог; б– звездообразное пересечение; в- примыкание одной дороги к другой; г- разветвление одной дороги на два направления; д- разветвление дороги на три направления Рисунок 5. 1 – Схемы узлов автомобильных дорог
1 Пересечения и примыкания а- пересечение; б– примыкание; в- разветвление Рисунок 5. 2 – Простые узлы автомобильных дорог в одном уровне
2 Транспортные узлы а- пересечение с уширениями на основной дороге; б- примыкание с уширениями на основной дороге Рисунок 5. 3 – Узлы автомобильных дорог в одном уровне с уширениями проезжих частей
2 Транспортные узлы а- пересечение; б- примыкание; в- разветвление Рисунок 5. 3 – Узлы автомобильных дорог в одном уровне с направляющими островками
2 Транспортные узлы а- пересечение; б- примыкание; в- разветвление Рисунок 5. 4 – Узлы автомобильных дорог в одном уровне кольцевого типа
2 Транспортные узлы а- пересечение; б- примыкание Рисунок 5. 5 – Узлы автомобильных дорог в одном уровне с отдельными съездами
2 Транспортные узлы Рисунок 5. 6 – Ступенчатый тип пересечения автомобильных дорог в одном уровне

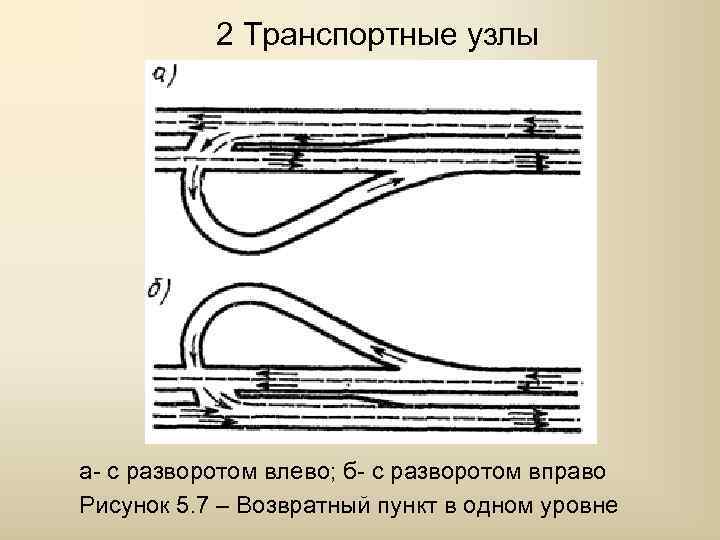

2 Транспортные узлы а- с разворотом влево; б- с разворотом вправо Рисунок 5. 7 – Возвратный пункт в одном уровне

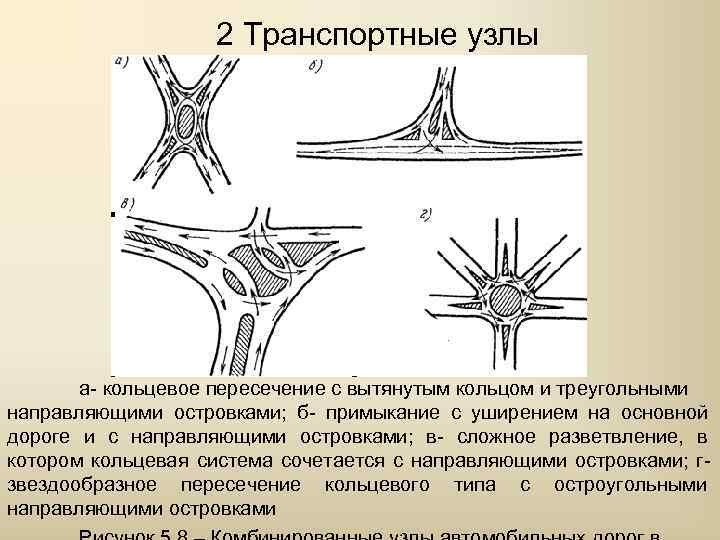

2 Транспортные узлы а- кольцевое пересечение с вытянутым кольцом и треугольными направляющими островками; б- примыкание с уширением на основной дороге и с направляющими островками; в- сложное разветвление, в котором кольцевая система сочетается с направляющими островками; г- звездообразное пересечение кольцевого типа с остроугольными направляющими островками

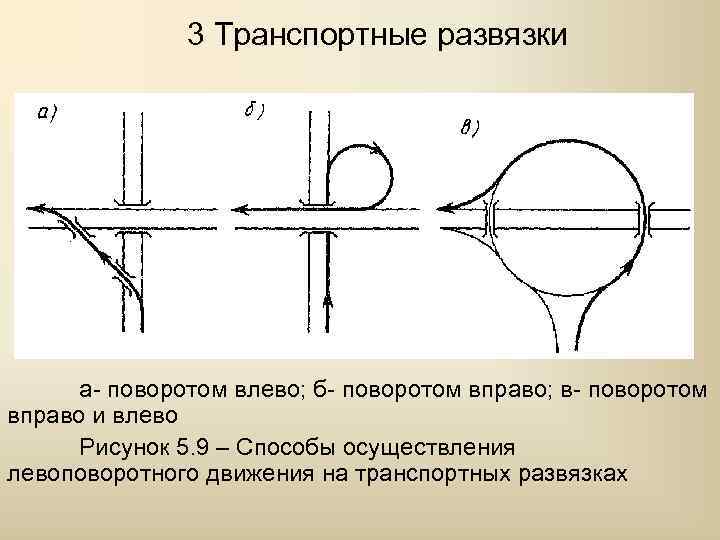

3 Транспортные развязки а- поворотом влево; б- поворотом вправо; в- поворотом вправо и влево Рисунок 5. 9 – Способы осуществления левоповоротного движения на транспортных развязках
3 Транспортные развязки а- общая схема; б- переплетение поворачивающих транспортных потоков под мостом 1 – конфликтная точка Рисунок 5. 10 – Схема пересечения по типу клеверного листа

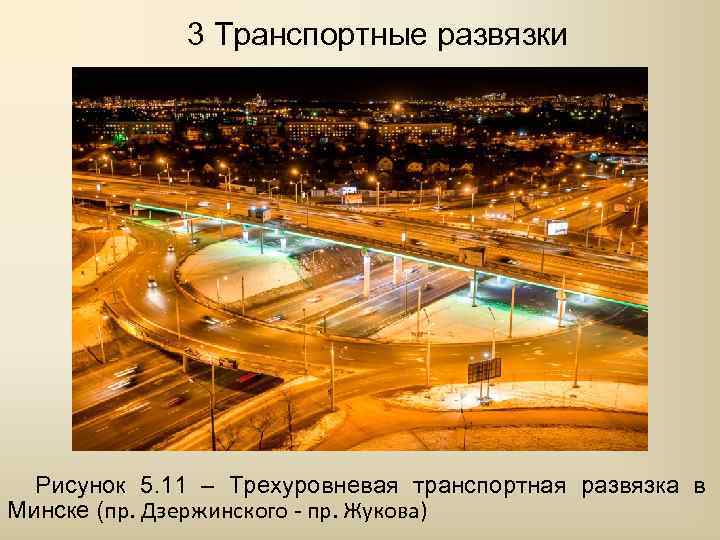

3 Транспортные развязки Рисунок 5. 11 – Трехуровневая транспортная развязка в Минске (пр. Дзержинского - пр. Жукова)
3 Транспортные развязки Рисунок 5. 12 – Транспортная развязка А 9 (Шанхай, Китайская Народная Республика)

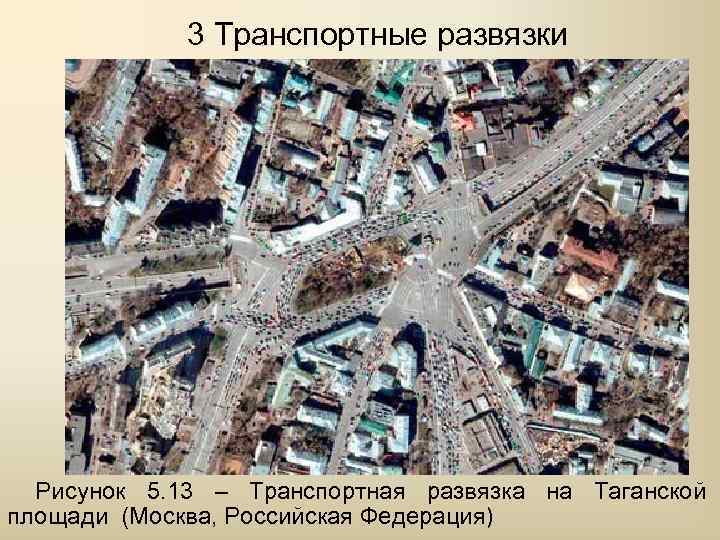

3 Транспортные развязки Рисунок 5. 13 – Транспортная развязка на Таганской площади (Москва, Российская Федерация)

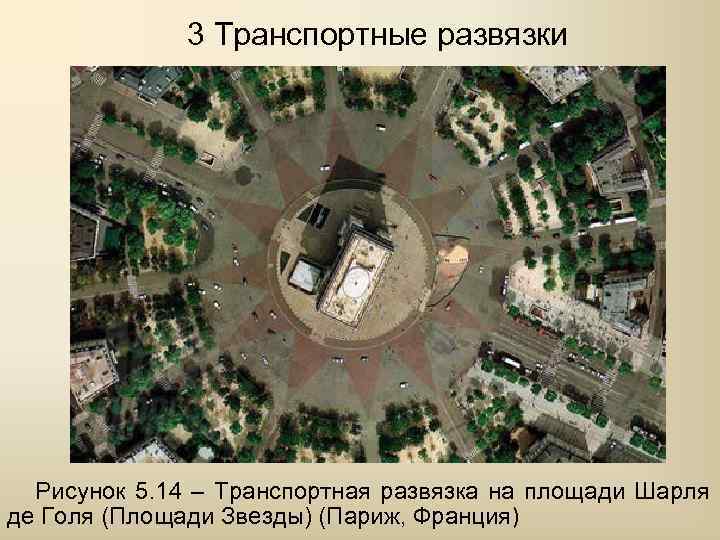

3 Транспортные развязки Рисунок 5. 14 – Транспортная развязка на площади Шарля де Голя (Площади Звезды) (Париж, Франция)

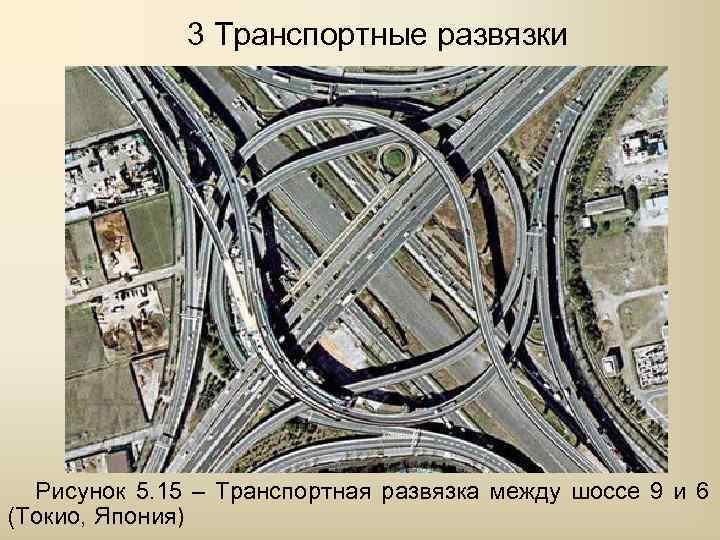

3 Транспортные развязки Рисунок 5. 15 – Транспортная развязка между шоссе 9 и 6 (Токио, Япония)

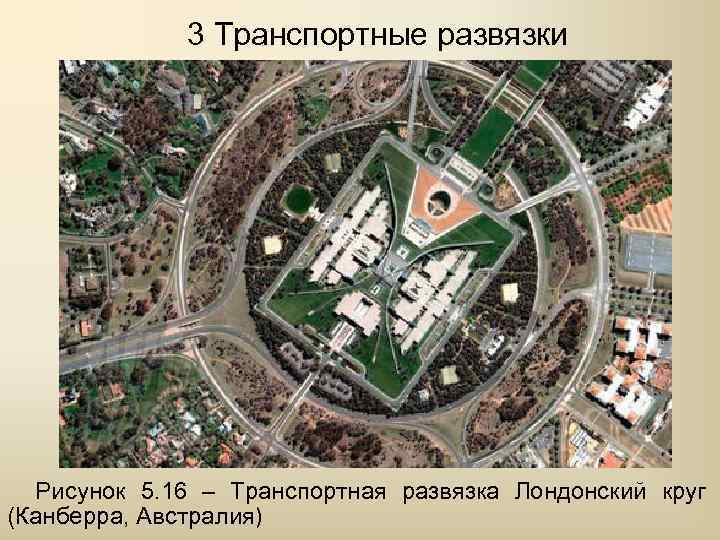

3 Транспортные развязки Рисунок 5. 16 – Транспортная развязка Лондонский круг (Канберра, Австралия)
3 Транспортные развязки Рисунок 5. 17 – Транспортная развязка шоссе I-710 и I-105 (Лос- Анджелес, штат Калифорния, США)
