АВТОМАТИЗИРОВАННЫЕ СИСТЕМЫ обработки и интерпретации данных ГИС
Информационная модель ГИС математическая модель процесса геолого-геофизических исследований, которая точно и подробно описывает операции преобразования геофизической информации. Информационная модель включает в себя набор взаимосвязанных моделей, обменивающихся между собой информацией.
Этапы преобразования информации в прямой геологической модели o прямые петрофизические модели F 0 o геофизические модели F 1 o инструментальные модели F 2
Обратная информационная модель (процесс интерпретации) o Первичная обработка результатов измерений, введение аппаратурных поправок, F 3 o Геофизическая интерпретация: переход от исправленных показаний геофизических методов к оценкам физических свойств геологического разреза F 4 o Петрофизическая или геологическая интерпретация: переход от оценок физических свойств к оценкам искомых параметров горных пород F 5
Разбивка кривых ГИС на пласты Критерии выделения пластов: o Критическое значение мощности интервала. o Степень неоднородности выделенного интервала.
Автоматизированная система обработки данных комплекс прикладных обрабатывающих программ, предназначенных для решения определенных научных и инженерных задач, объединенных специализированной организующей системой (СОС), которая управляет процессом обработки данных.
Математическое обеспечение автоматизированной системы базируется на: o операционной системе компьютера; o специализированной обслуживающей и организующей системе (СОС), управляющей процессом обработки (разрабатывается составителями системы); o библиотеке сервисных программ; o библиотеке геофизических программ, осуществляющих обработку и интерпретацию материалов ГИС.

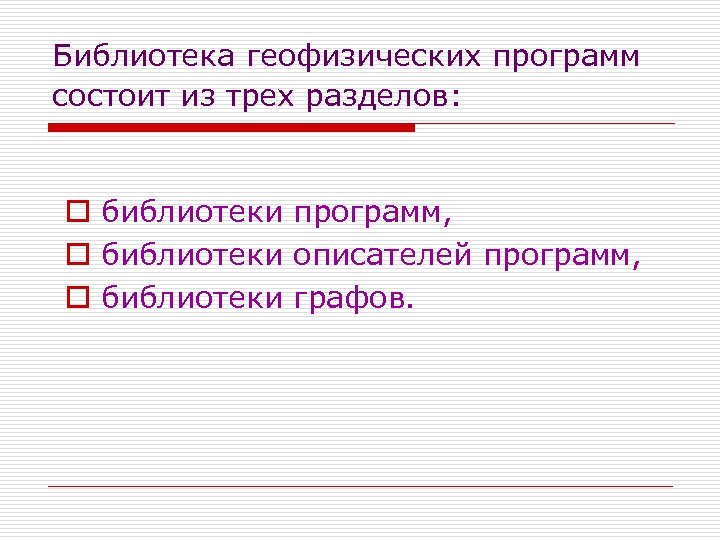

Библиотека геофизических программ состоит из трех разделов: o библиотеки программ, o библиотеки описателей программ, o библиотеки графов.
Библиотека геофизических программ обеспечивает: o o o реализацию алгоритмов, необходимых для решения задач интерпретации данных ГИС; выполнение вспомогательных процедур, связанных с обработкой данных и выводом результатов интерпретации; контроль качества исходной информации и результатов интерпретации с формированием признаков, на основе которых могли бы уточняться параметры и графы интерпретации

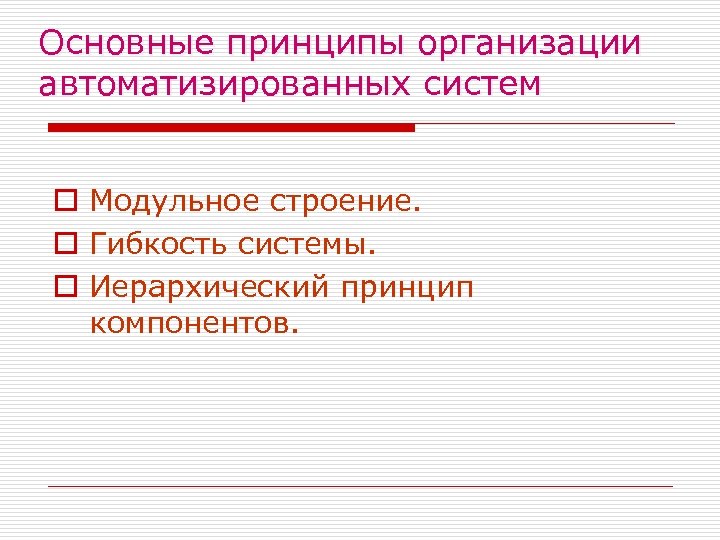

Основные принципы организации автоматизированных систем o Модульное строение. o Гибкость системы. o Иерархический принцип компонентов.

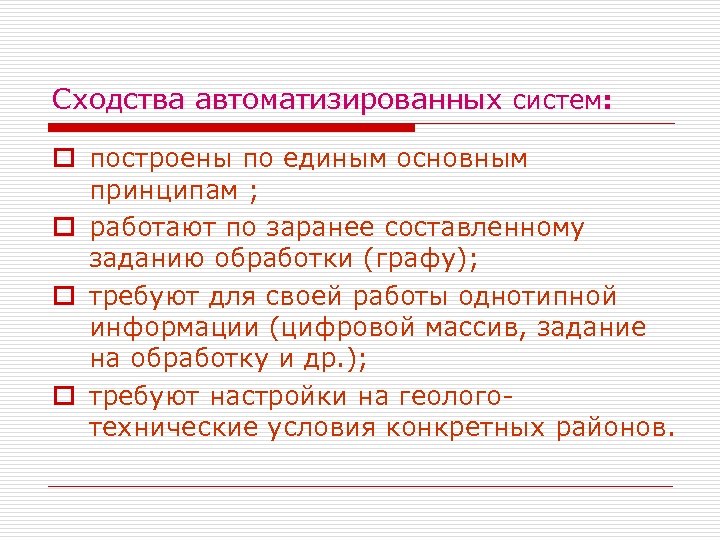

Сходства автоматизированных систем: o построены по единым основным принципам ; o работают по заранее составленному заданию обработки (графу); o требуют для своей работы однотипной информации (цифровой массив, задание на обработку и др. ); o требуют настройки на геологотехнические условия конкретных районов.

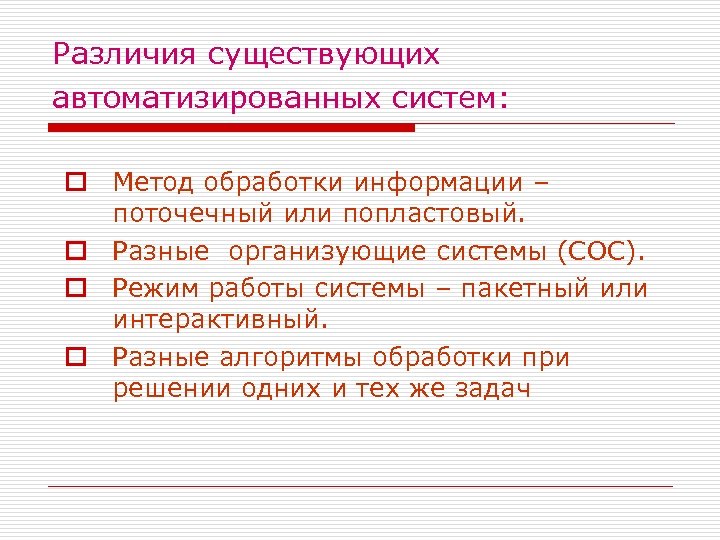

Различия существующих автоматизированных систем: o Метод обработки информации – поточечный или попластовый. o Разные организующие системы (СОС). o Режим работы системы – пакетный или интерактивный. o Разные алгоритмы обработки при решении одних и тех же задач

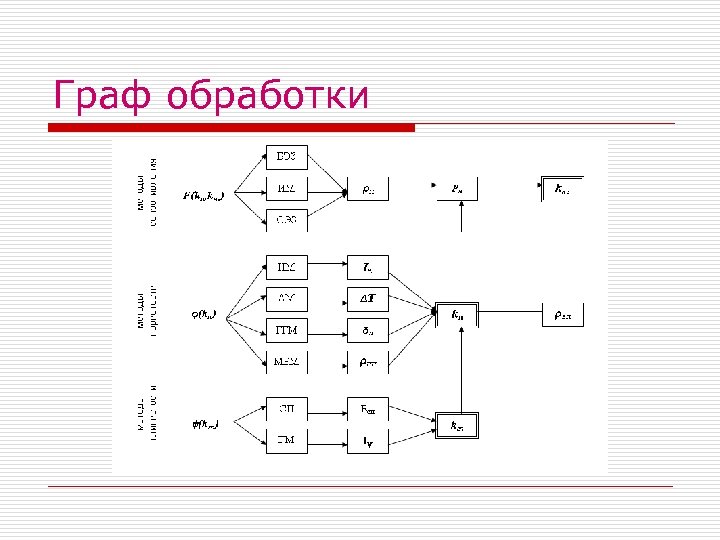

Граф обработки

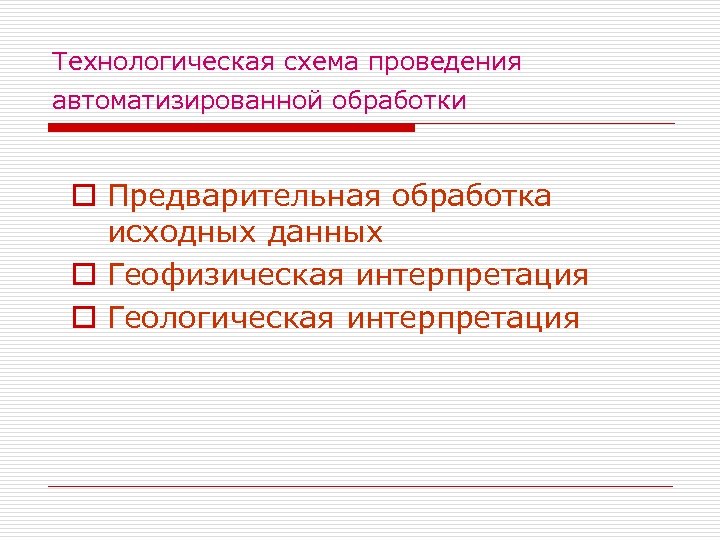

Технологическая схема проведения автоматизированной обработки o Предварительная обработка исходных данных o Геофизическая интерпретация o Геологическая интерпретация

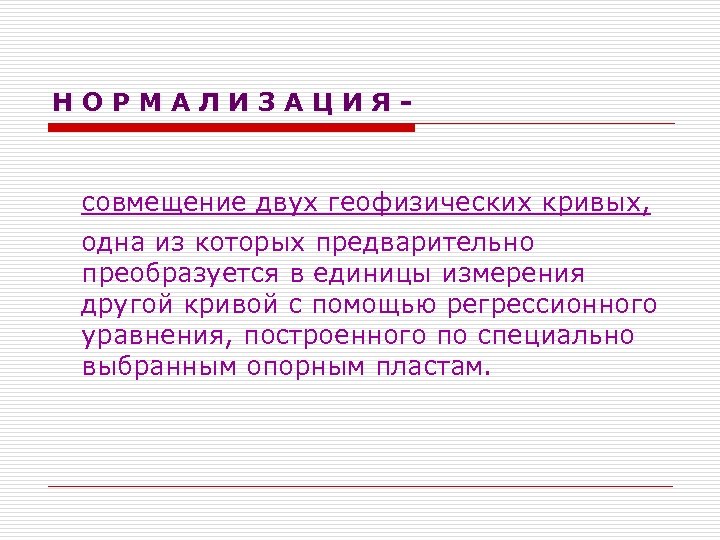

НОРМАЛИЗАЦИЯ- совмещение двух геофизических кривых, одна из которых предварительно преобразуется в единицы измерения другой кривой с помощью регрессионного уравнения, построенного по специально выбранным опорным пластам.
Сопоставление показаний НГК и АК в карбонатном разрезе
Сопоставление методов НГК и БК для выделения продуктивных и водоносных пластов
Сопоставление данных ГК и ПС для выделения полимиктовых песчаников

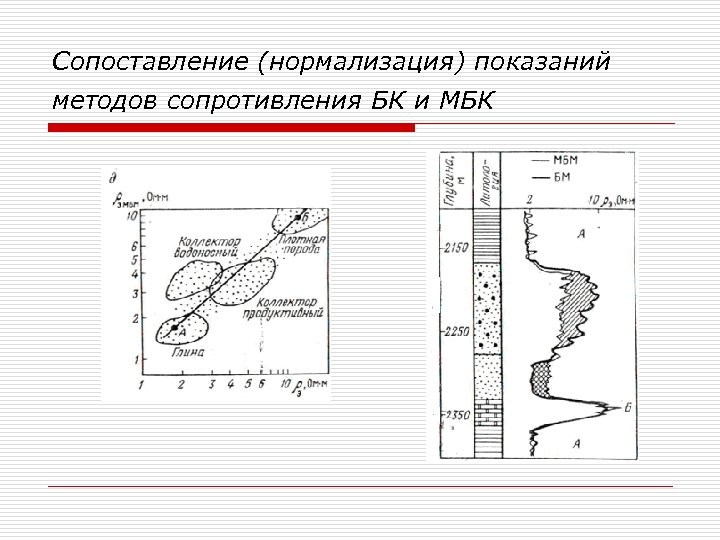

Сопоставление (нормализация) показаний методов сопротивления БК и МБК

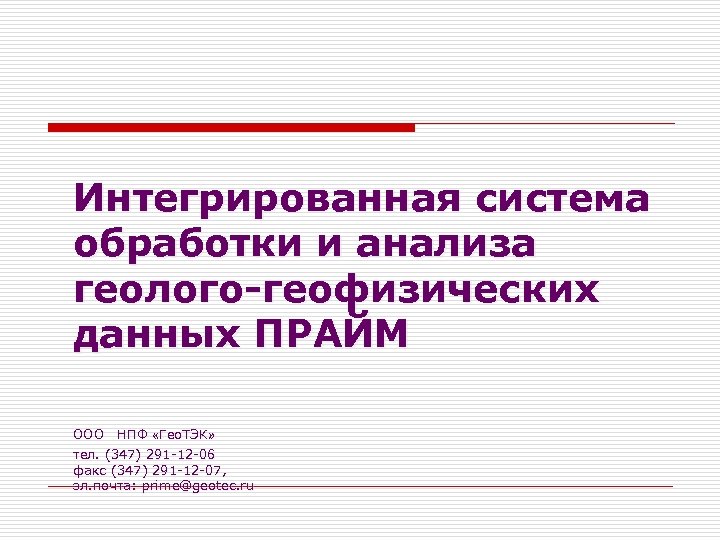

Интегрированная система обработки и анализа геолого-геофизических данных ПРАЙМ ООО НПФ «Гео. ТЭК» тел. (347) 291 -12 -06 факс (347) 291 -12 -07, эл. почта: prime@geotec. ru

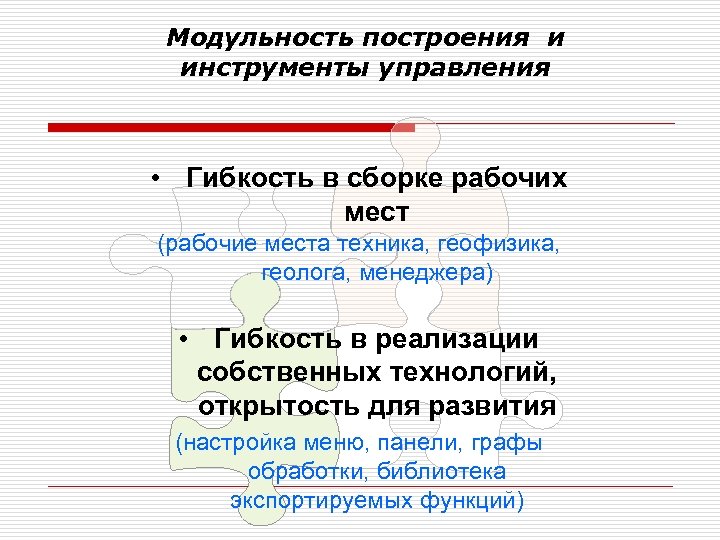

Модульность построения и инструменты управления • Гибкость в сборке рабочих мест (рабочие места техника, геофизика, геолога, менеджера) • Гибкость в реализации собственных технологий, открытость для развития (настройка меню, панели, графы обработки, библиотека экспортируемых функций)

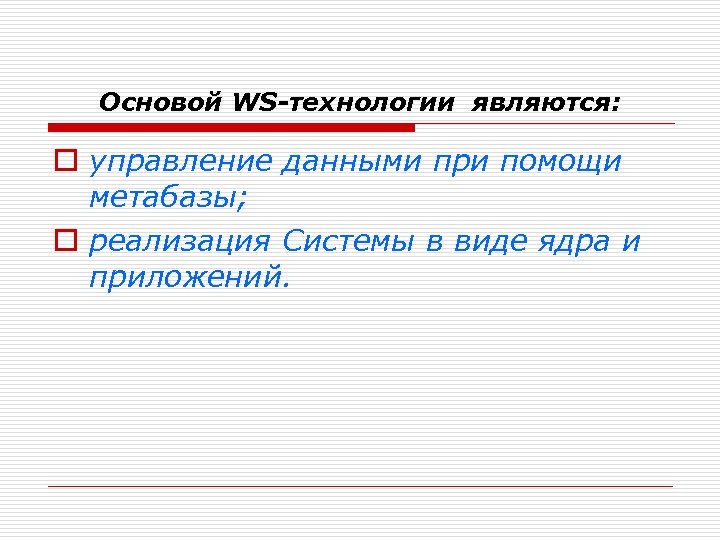

Основой WS-технологии являются: o управление данными при помощи метабазы; o реализация Системы в виде ядра и приложений.

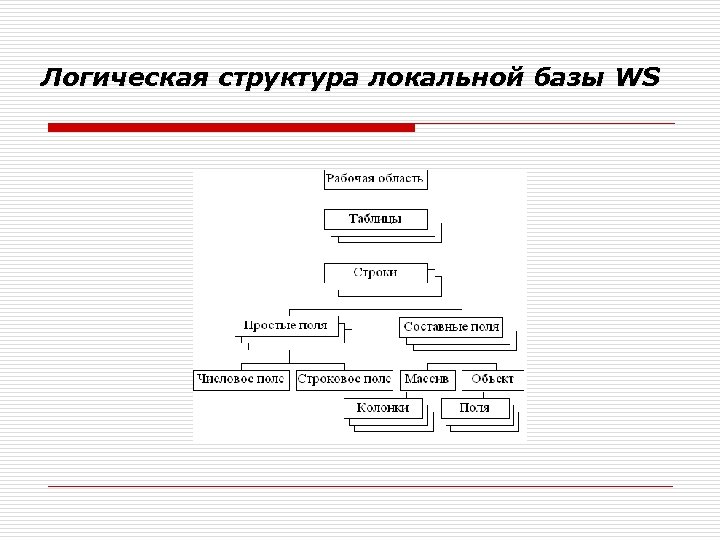

Логическая структура локальной базы WS

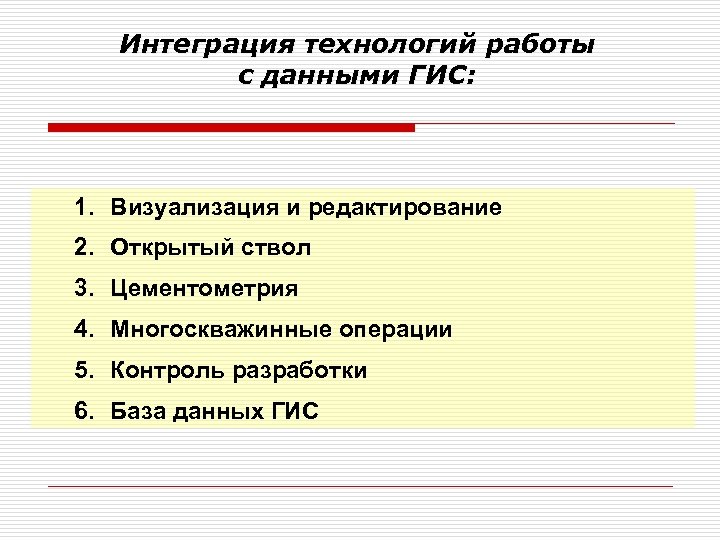

Интеграция технологий работы с данными ГИС: 1. Визуализация и редактирование 2. Открытый ствол 3. Цементометрия 4. Многоскважинные операции 5. Контроль разработки 6. База данных ГИС

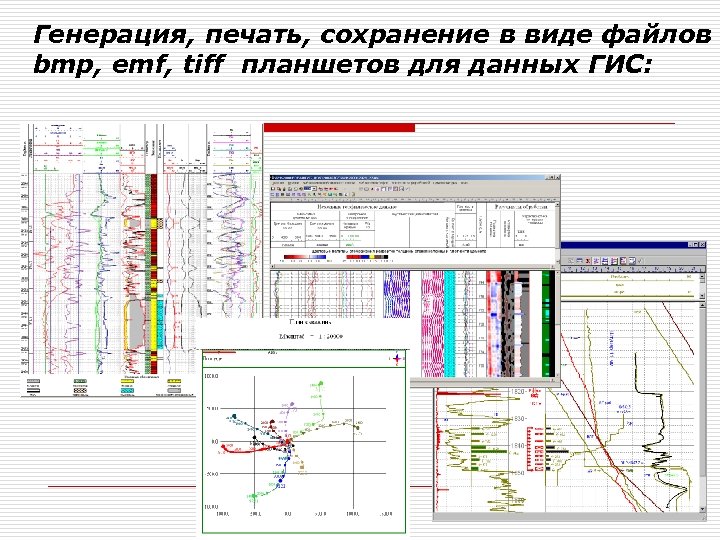

Генерация, печать, сохранение в виде файлов bmp, emf, tiff планшетов для данных ГИС:

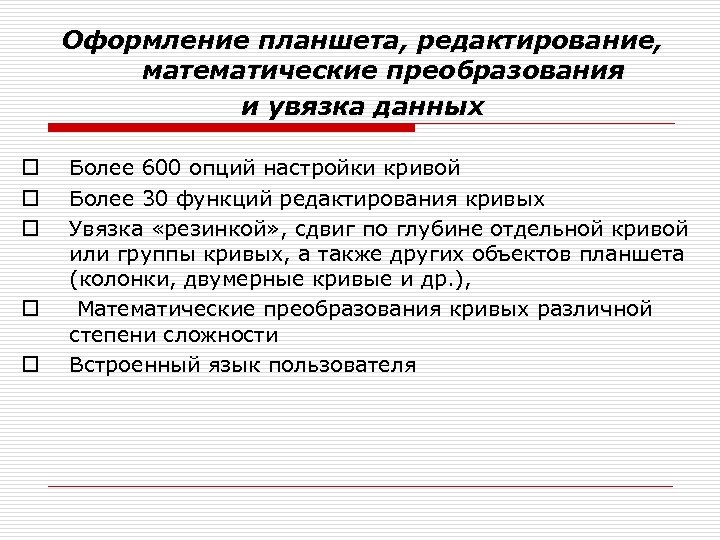

Оформление планшета, редактирование, математические преобразования и увязка данных o o o Более 600 опций настройки кривой Более 30 функций редактирования кривых Увязка «резинкой» , сдвиг по глубине отдельной кривой или группы кривых, а также других объектов планшета (колонки, двумерные кривые и др. ), Математические преобразования кривых различной степени сложности Встроенный язык пользователя

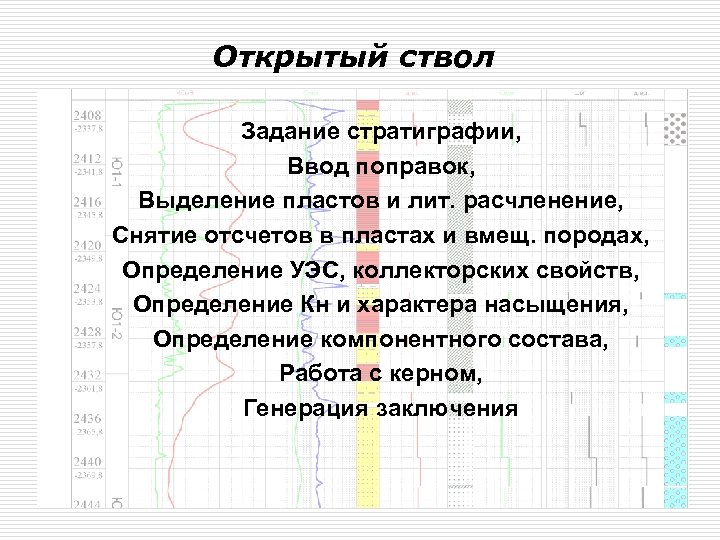

Открытый ствол Задание стратиграфии, Ввод поправок, Выделение пластов и лит. расчленение, Снятие отсчетов в пластах и вмещ. породах, Определение УЭС, коллекторских свойств, Определение Кн и характера насыщения, Определение компонентного состава, Работа с керном, Генерация заключения

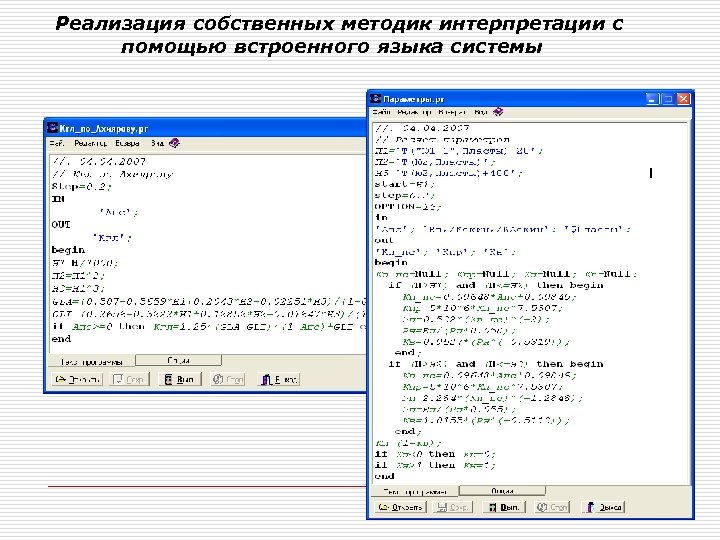

Реализация собственных методик интерпретации с помощью встроенного языка системы
Комплексная интерпретация данных электрометрии (БКЗ, БК, ИК, ПЗ)
Выделение коллекторов, литологическое расчленение разреза, определение компонентного состава и состава жидкости

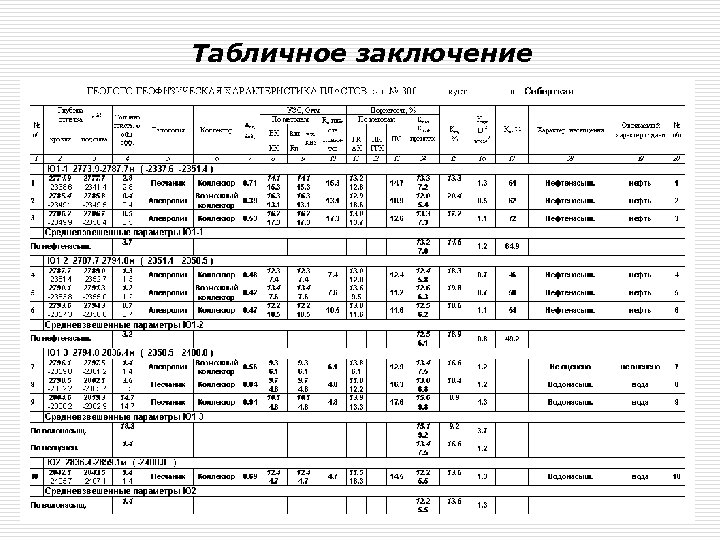

Табличное заключение

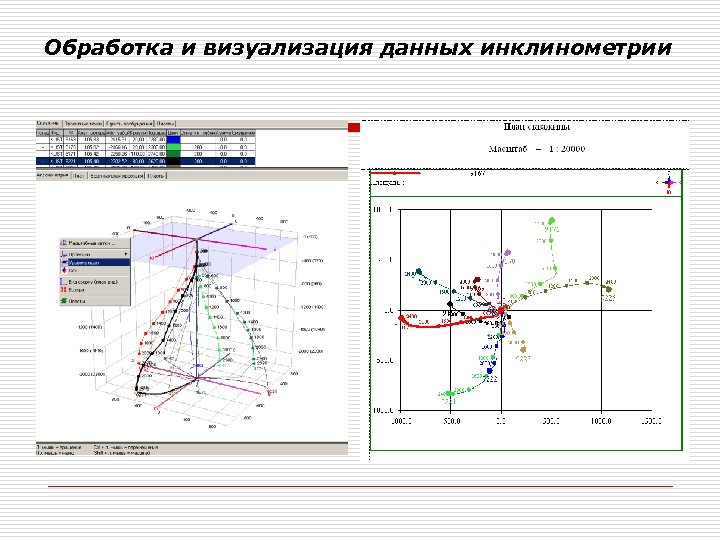

Обработка и визуализация данных инклинометрии

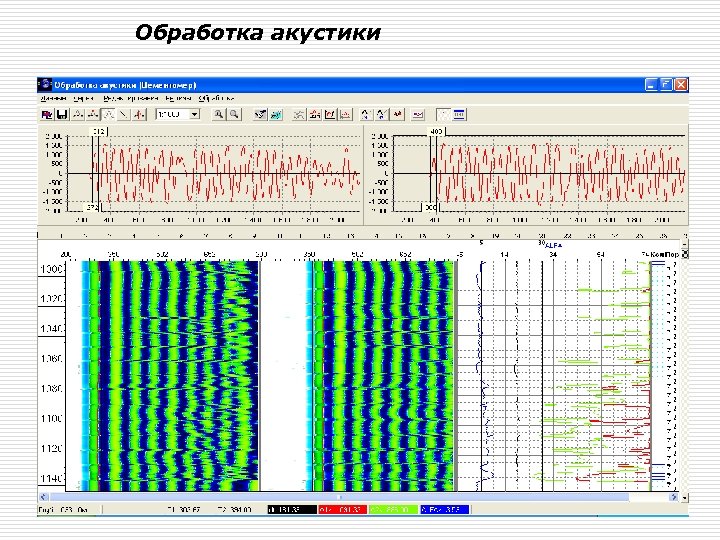

Обработка акустики
Обработка цементометрии
Корреляция скважин
