Автоматизированные котельные в сфере муниципальной теплоэнергетики Mag. Dipl. Ing. Dimitar Dimitrov Exportmanager Osteuropa Автоматизированные котельные в сфере муниципальной теплоэнергетики Mag. Dipl. Ing. Dimitar Dimitrov Exportmanager Osteuropa

ГЕРЦ в мире Продукция реализируется в более чем 70 стран, от Ирландии до Владивостока, ГЕРЦ в мире Продукция реализируется в более чем 70 стран, от Ирландии до Владивостока, Центральная Азия, Ближний Восток, Япония, Новая Зеландия, Северная и Южная Америка. Дочерные фирмы в Европе 2

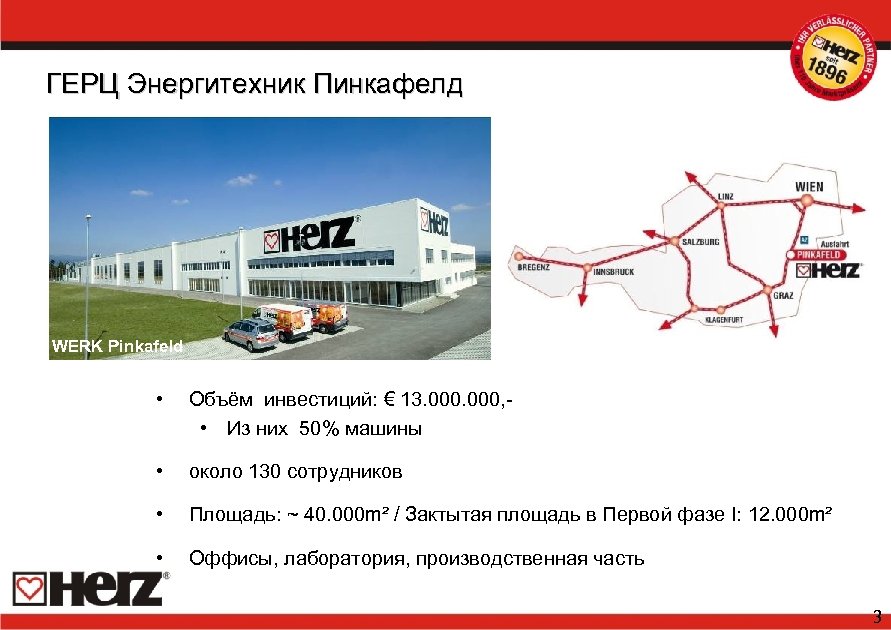

ГЕРЦ Энергитехник Пинкафелд WERK Pinkafeld • Объём инвестиций: € 13. 000, • Из них ГЕРЦ Энергитехник Пинкафелд WERK Pinkafeld • Объём инвестиций: € 13. 000, • Из них 50% машины • около 130 сотрудников • Площадь: ~ 40. 000 m² / Зактытая площадь в Первой фазе I: 12. 000 m² • Оффисы, лаборатория, производственная часть 3

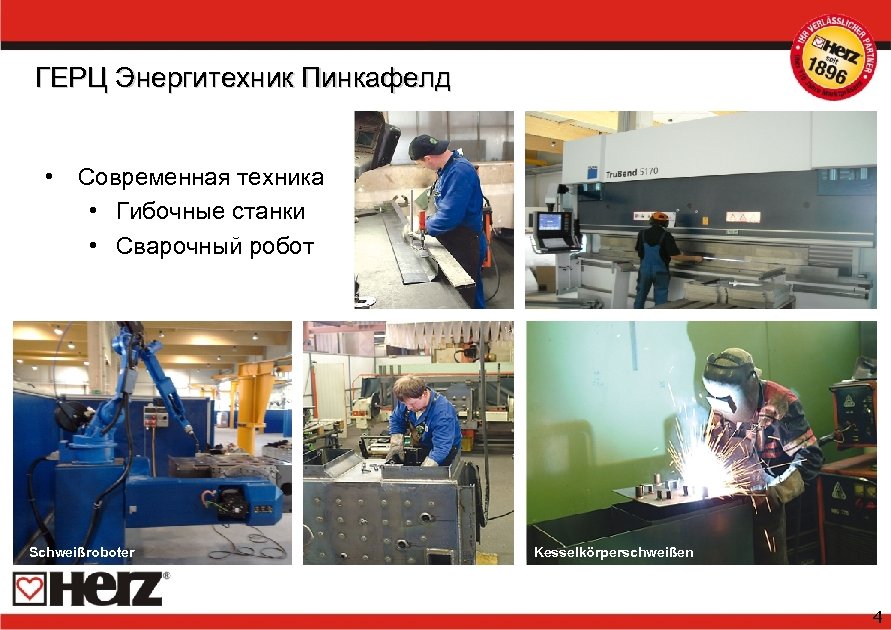

ГЕРЦ Энергитехник Пинкафелд • Современная техника • Гибочные станки • Сварочный робот Abkantpressen Sebersdorf ГЕРЦ Энергитехник Пинкафелд • Современная техника • Гибочные станки • Сварочный робот Abkantpressen Sebersdorf Schweißroboter Kesselkörperschweißen 4

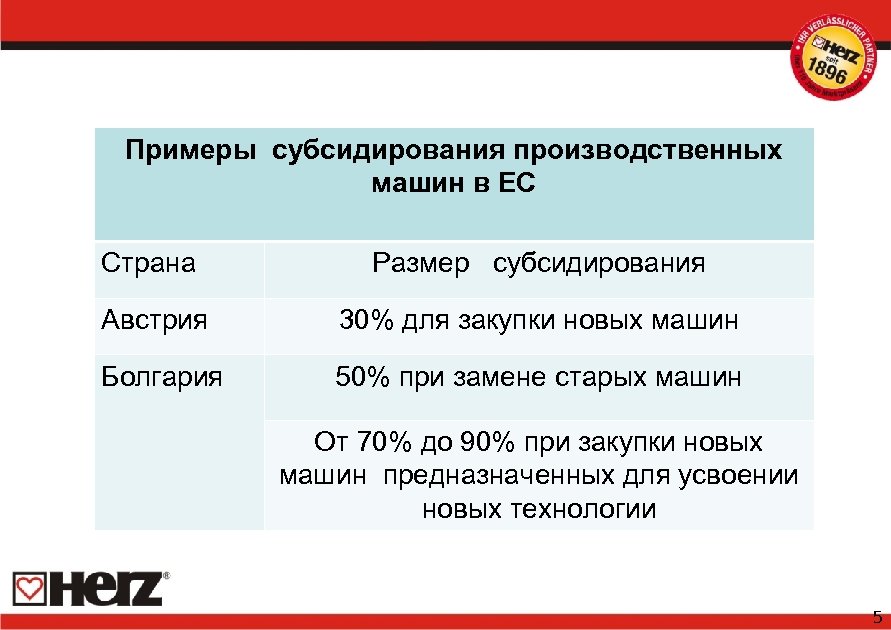

Примеры субсидирования производственных машин в ЕС Страна Размер субсидирования Австрия 30% для закупки новых Примеры субсидирования производственных машин в ЕС Страна Размер субсидирования Австрия 30% для закупки новых машин Болгария 50% при замене старых машин От 70% до 90% при закупки новых машин предназначенных для усвоении новых технологии 5

Дерево – виды топлива для обогрева Полено Щепа Пеллеты – жидкое дерево 6 Дерево – виды топлива для обогрева Полено Щепа Пеллеты – жидкое дерево 6

CO 2 - Баланс разных энергоносителей - Природный газ - 14 раз больше CO CO 2 - Баланс разных энергоносителей - Природный газ - 14 раз больше CO 2 чем биомасса - Солярка - 18 раз больше CO 2 чем биомасса - Уголь - 26 раз больше CO 2 чем биомасса

Свойства дерева Содержание воды: • свежесрубленное: 40% - 60% • сухое (на воздухе): 15% Свойства дерева Содержание воды: • свежесрубленное: 40% - 60% • сухое (на воздухе): 15% - 20% (lutro) • Пеллеты: <= 10% Сравнение энергонасыщенности: 1 l солярка / 1 m³ газ (~ 10 k. Wh/l oder m³) ~ 2, 5 kg дерево ( 4 k. Wh/kg) ~ 3 kg щепа (3, 3 k. Wh/kg) в зависимости от содержания воды и вида дерева ~ 2 kg пеллет (4, 9 k. Wh/kg) 8

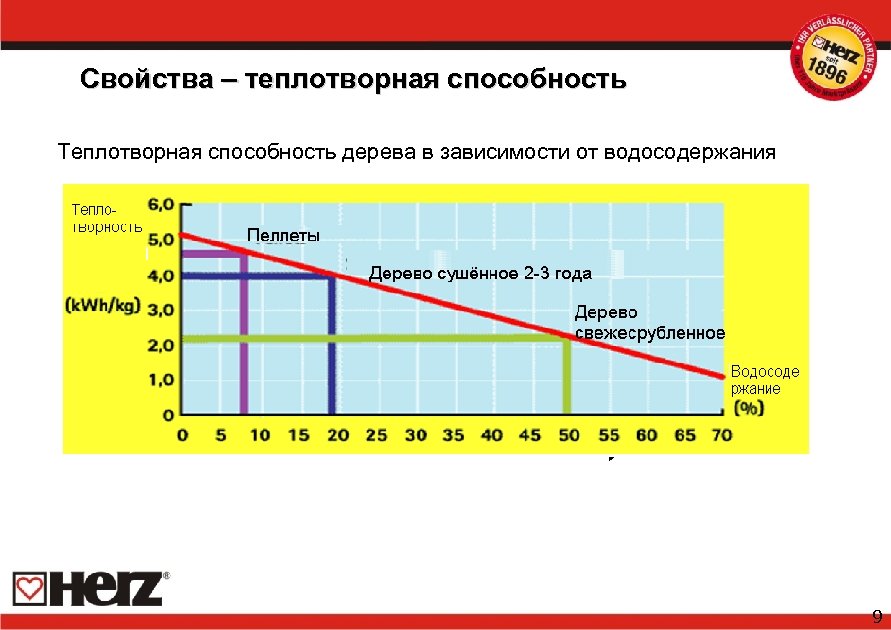

Свойства – теплотворная способность Теплотворная способность дерева в зависимости от водосодержания 9 Свойства – теплотворная способность Теплотворная способность дерева в зависимости от водосодержания 9

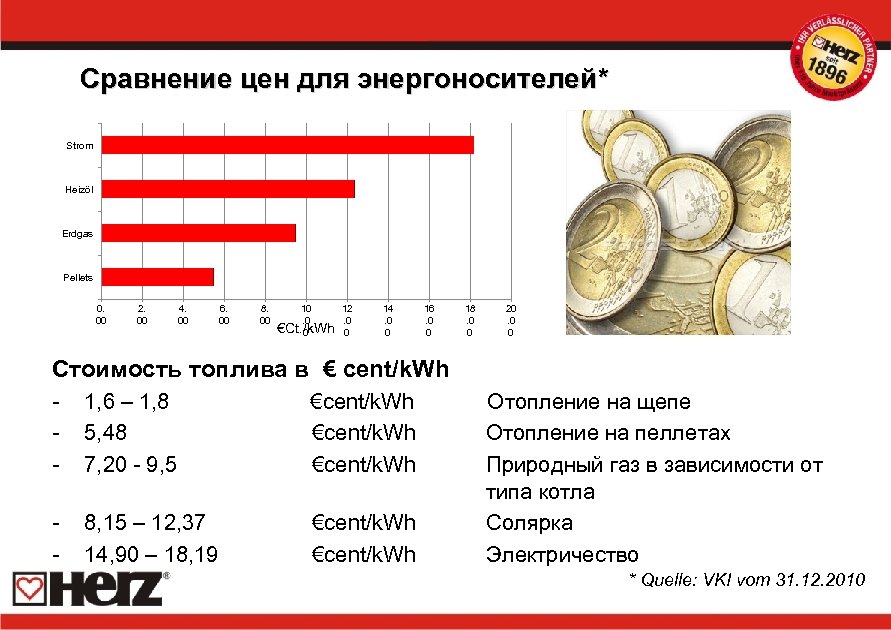

Сравнение цен для энергоносителей* Strom Heizöl Erdgas Pellets 0. 00 2. 00 4. 00 Сравнение цен для энергоносителей* Strom Heizöl Erdgas Pellets 0. 00 2. 00 4. 00 6. 00 8. 00 10 12. 0. 0 €Ct. /k. Wh 0 0 14. 0 0 16. 0 0 18. 0 0 20. 0 0 Стоимость топлива в € cent/k. Wh - 1, 6 – 1, 8 5, 48 7, 20 - 9, 5 €cent/k. Wh - 8, 15 – 12, 37 14, 90 – 18, 19 €cent/k. Wh Отопление на щепе Отопление на пеллетах Природный газ в зависимости от типа котла Солярка Электричество * Quelle: VKI vom 31. 12. 2010

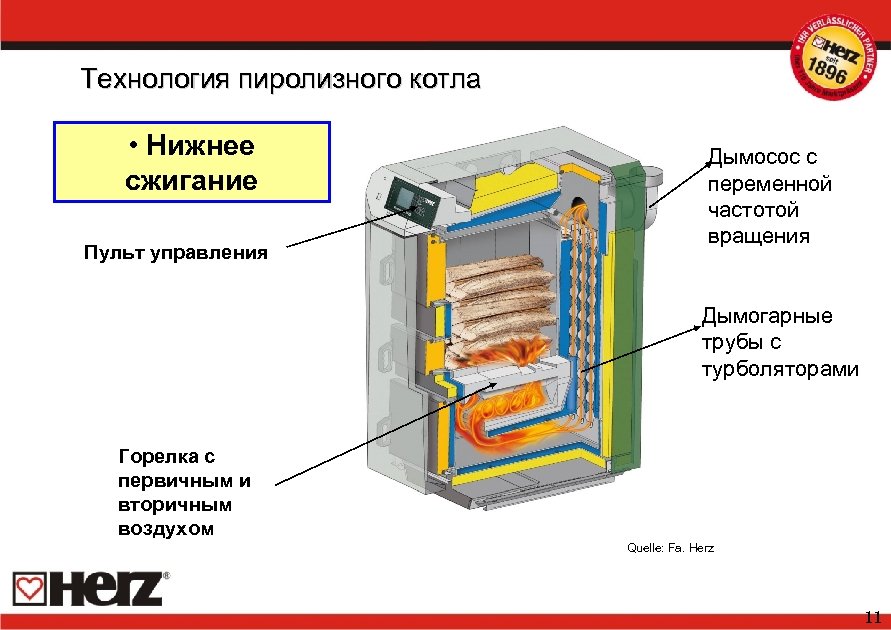

Технология пиролизного котла • Нижнее сжигание Пульт управления Дымосос с переменной частотой вращения Дымогарные Технология пиролизного котла • Нижнее сжигание Пульт управления Дымосос с переменной частотой вращения Дымогарные трубы с турболяторами Горелка с первичным и вторичным воздухом Quelle: Fa. Herz 11

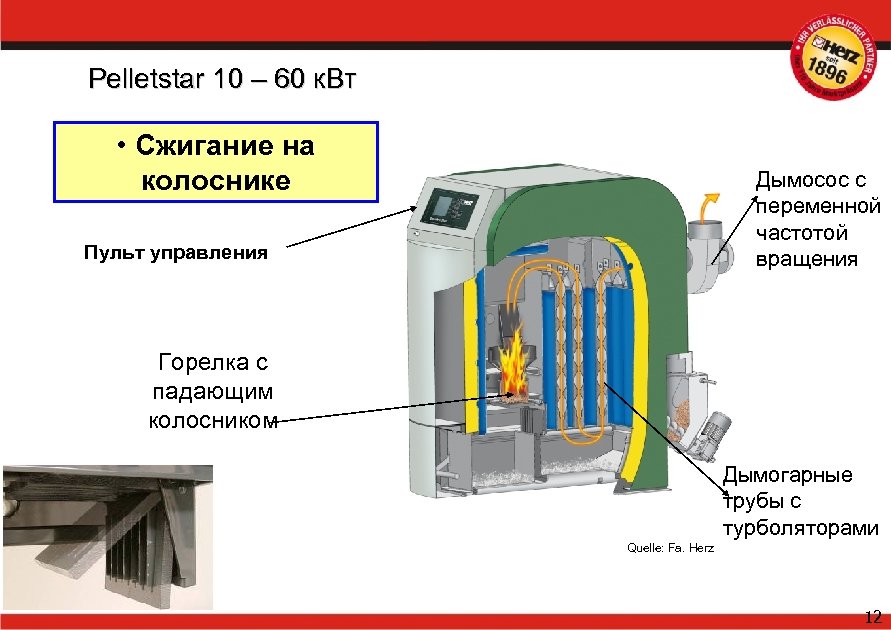

Pelletstar 10 – 60 к. Вт • Сжигание на колоснике Дымосос с переменной частотой Pelletstar 10 – 60 к. Вт • Сжигание на колоснике Дымосос с переменной частотой вращения Пульт управления Горелка с падающим колосником Дымогарные трубы с турболяторами Quelle: Fa. Herz 12

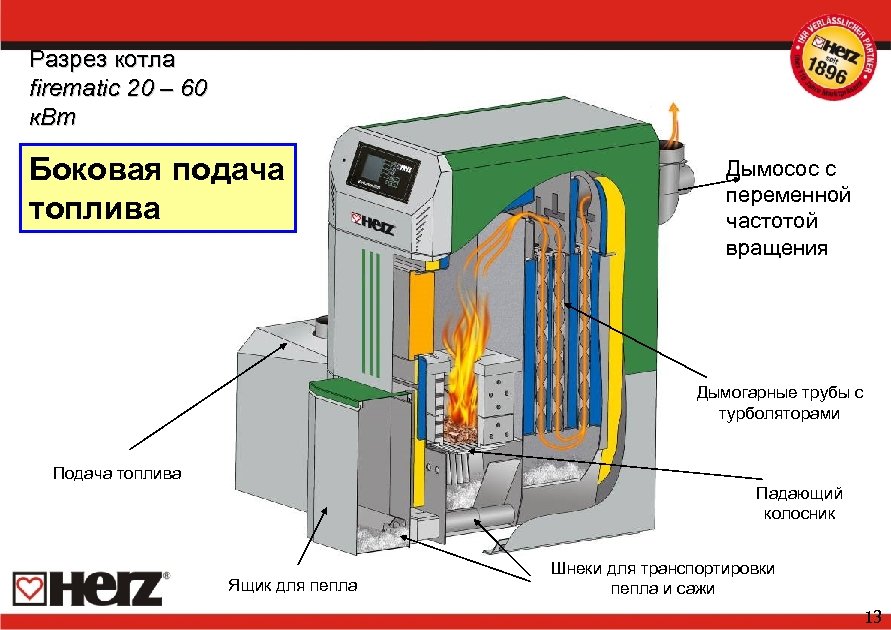

Разрез котла firematic 20 – 60 к. Вт Боковая подача топлива Дымосос с переменной Разрез котла firematic 20 – 60 к. Вт Боковая подача топлива Дымосос с переменной частотой вращения Дымогарные трубы с турболяторами Подача топлива Падающий колосник Ящик для пепла Шнеки для транспортировки пепла и сажи 13

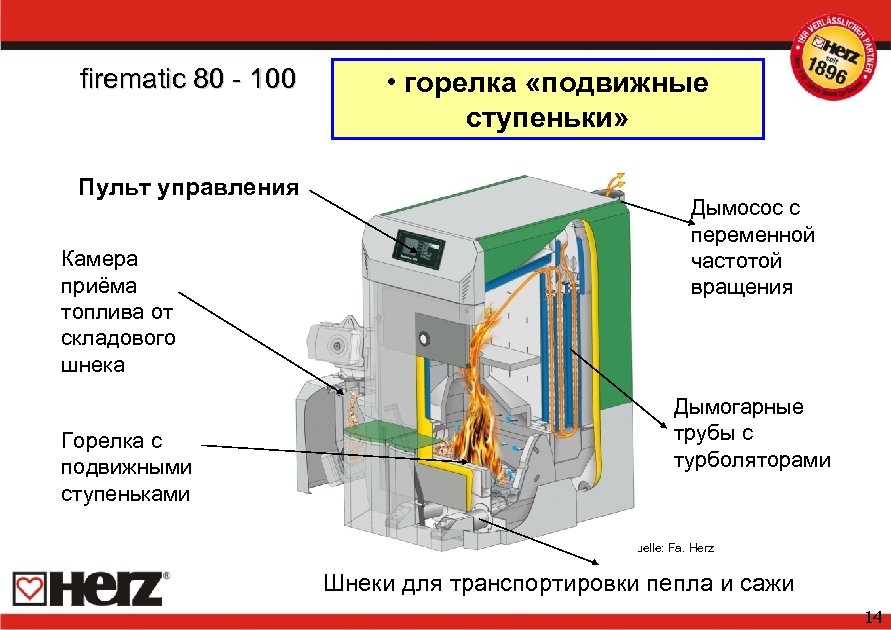

firematic 80 - 100 Пульт управления Камера приёма топлива от складового шнека Горелка с firematic 80 - 100 Пульт управления Камера приёма топлива от складового шнека Горелка с подвижными ступеньками • горелка «подвижные ступеньки» Дымосос с переменной частотой вращения Дымогарные трубы с турболяторами Quelle: Fa. Herz Шнеки для транспортировки пепла и сажи 14

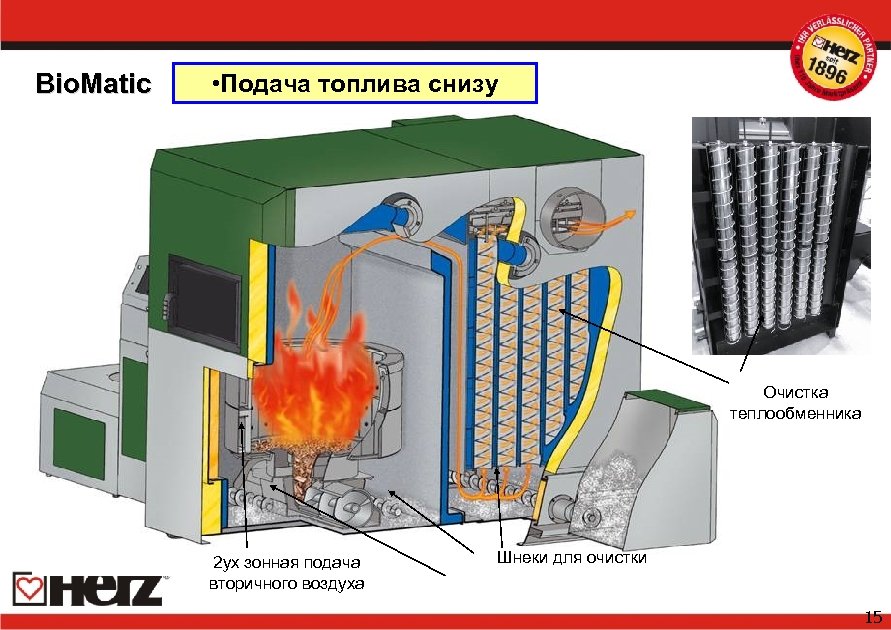

Bio. Matic • Подача топлива снизу Очистка теплообменника 2 ух зонная подача вторичного воздуха Bio. Matic • Подача топлива снизу Очистка теплообменника 2 ух зонная подача вторичного воздуха Шнеки для очистки 15

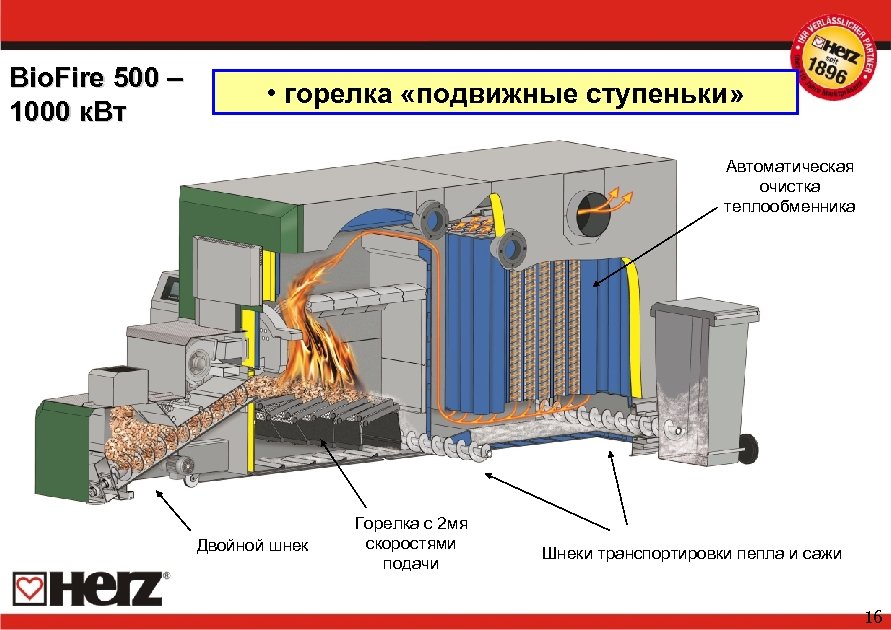

Bio. Fire 500 – 1000 к. Вт • горелка «подвижные ступеньки» Автоматическая очистка теплообменника Bio. Fire 500 – 1000 к. Вт • горелка «подвижные ступеньки» Автоматическая очистка теплообменника Двойной шнек Горелка с 2 мя скоростями подачи Шнеки транспортировки пепла и сажи 16

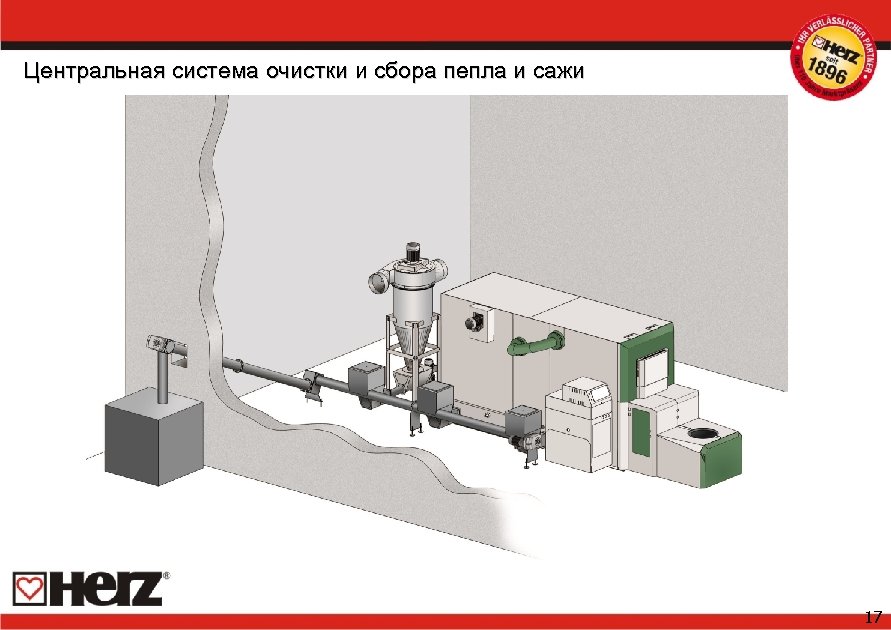

Центральная система очистки и сбора пепла и сажи 17 Центральная система очистки и сбора пепла и сажи 17

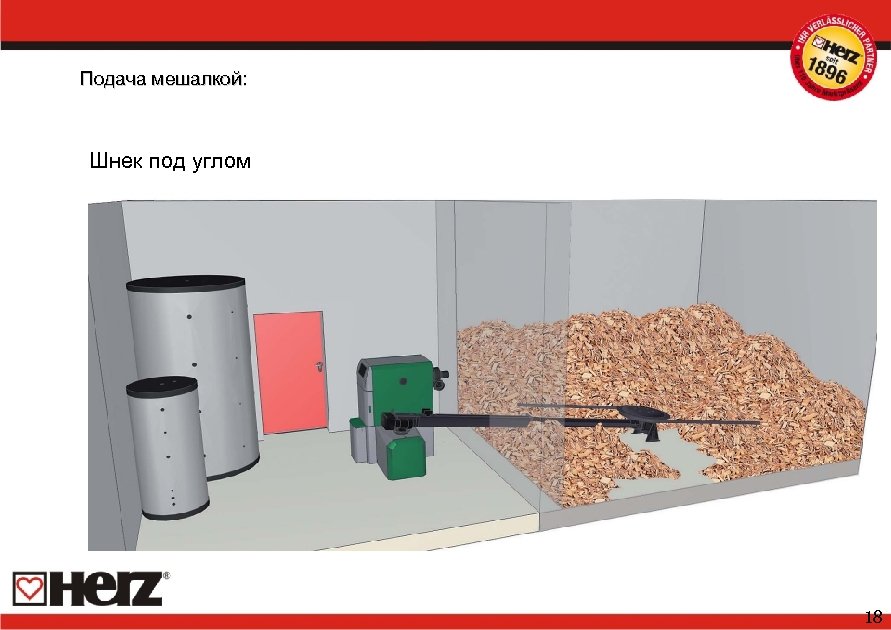

Подача мешалкой: Шнек под углом 18 Подача мешалкой: Шнек под углом 18

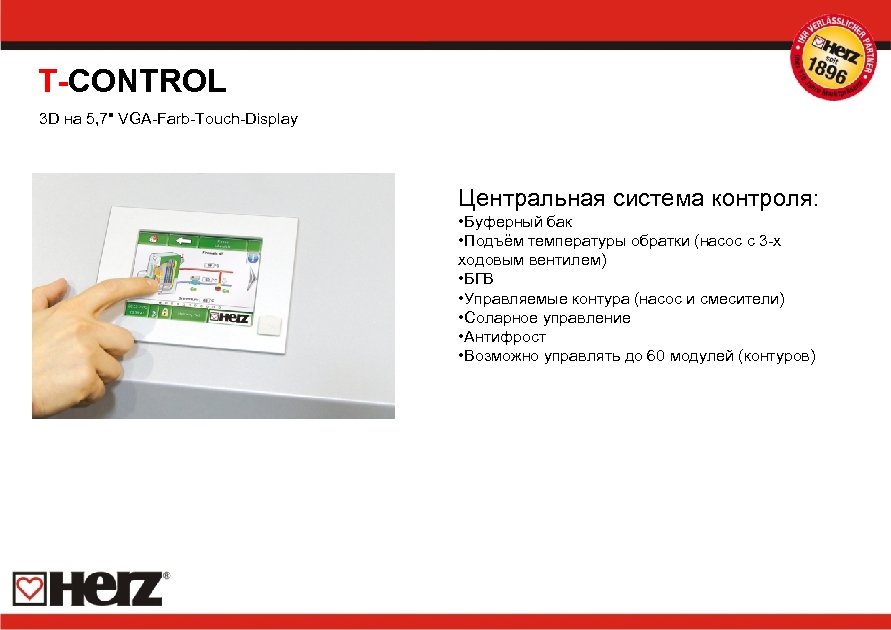

T-CONTROL 3 D на 5, 7 T-CONTROL 3 D на 5, 7" VGA-Farb-Touch-Display Центральная система контроля: • Буферный бак • Подъём температуры обратки (насос с 3 -х ходовым вентилем) • БГВ • Управляемые контура (насос и смесители) • Соларное управление • Антифрост • Возможно управлять до 60 модулей (контуров)

T-CONTROL Дистанционное управление через VNC-Viewer Через T-CONTROL имеете возможность визуализации и дистанционного управления через T-CONTROL Дистанционное управление через VNC-Viewer Через T-CONTROL имеете возможность визуализации и дистанционного управления через Smartphone, PC oder Tablet-PC.

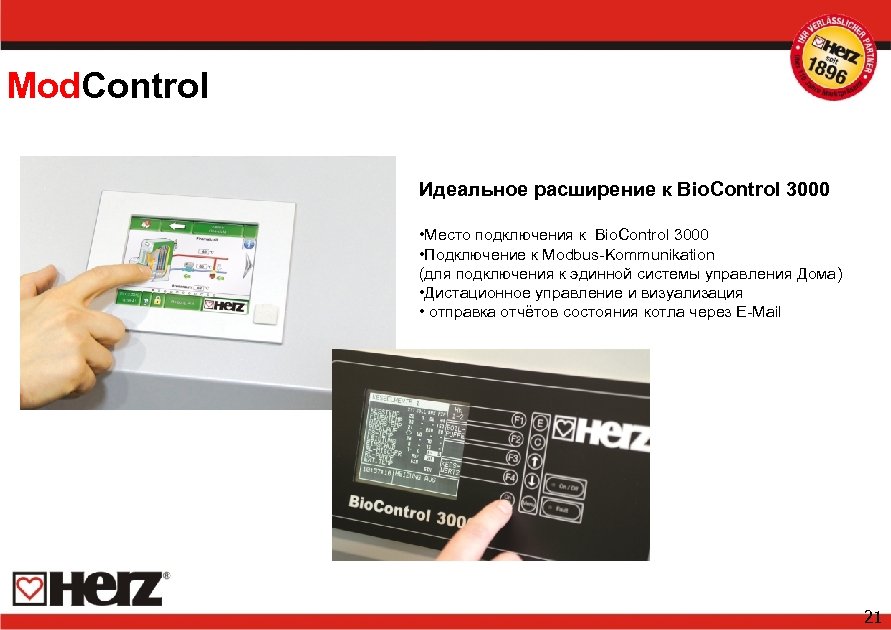

Mod. Control Идеальное расширение к Bio. Control 3000 • Место подключения к Bio. Control Mod. Control Идеальное расширение к Bio. Control 3000 • Место подключения к Bio. Control 3000 • Подключение к Modbus-Kommunikation (для подключения к эдинной системы управления Дома) • Дистационное управление и визуализация • отправка отчётов состояния котла через E-Mail 21

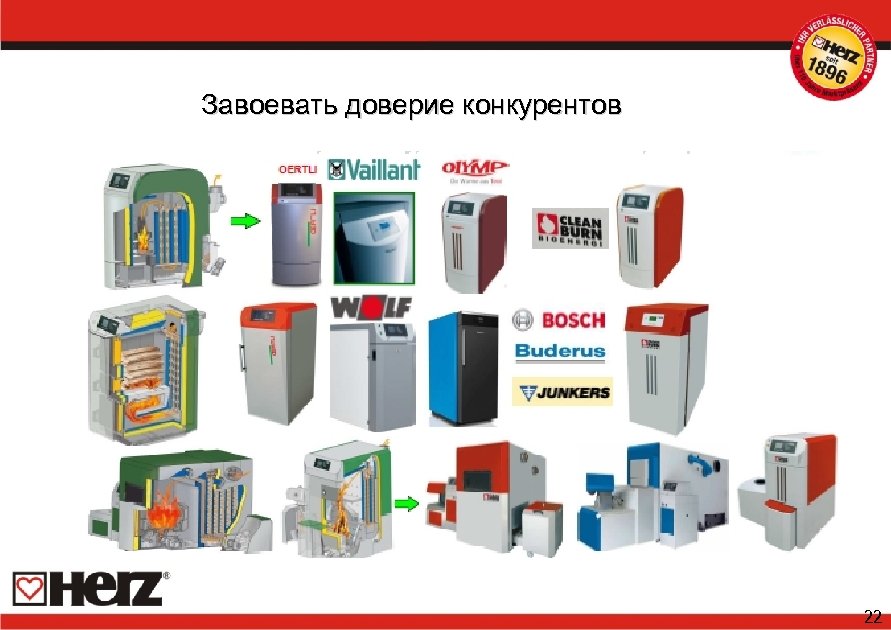

Завоевать доверие конкурентов 22 Завоевать доверие конкурентов 22

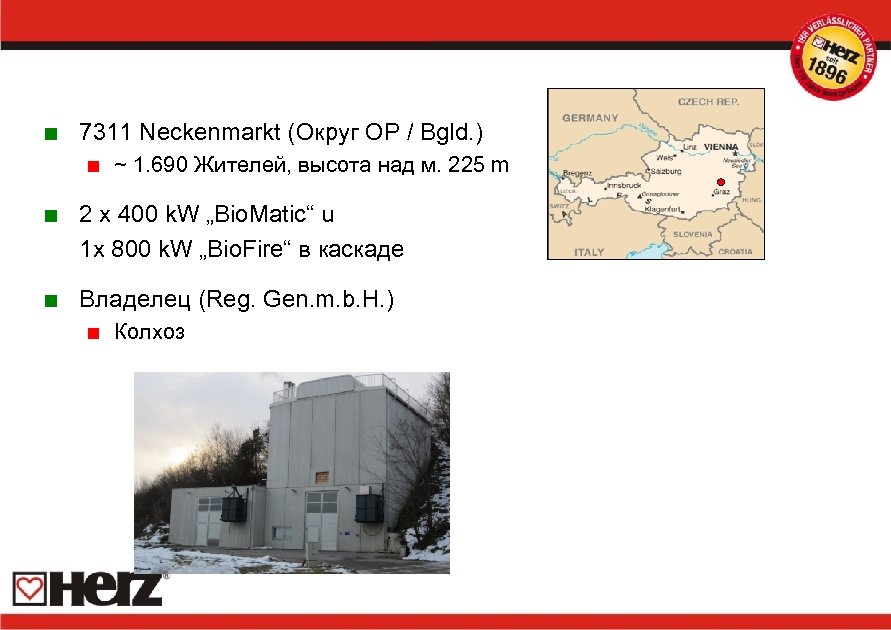

< 7311 Neckenmarkt (Округ OP / Bgld. ) < ~ 1. 690 Жителей, высота < 7311 Neckenmarkt (Округ OP / Bgld. ) < ~ 1. 690 Жителей, высота над м. 225 m < 2 x 400 k. W „Bio. Matic“ u 1 x 800 k. W „Bio. Fire“ в каскаде < Владелец (Reg. Gen. m. b. H. ) < Колхоз

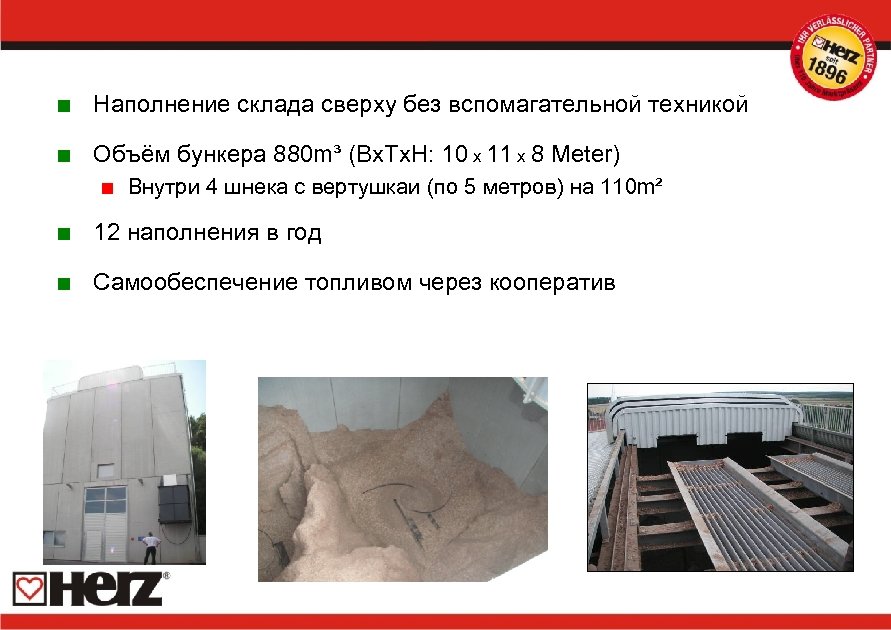

< Наполнение склада сверху без вспомагательной техникой < Объём бункера 880 m³ (Bx. Tx. < Наполнение склада сверху без вспомагательной техникой < Объём бункера 880 m³ (Bx. Tx. H: 10 x 11 x 8 Meter) < Внутри 4 шнека с вертушкаи (по 5 метров) на 110 m² < 12 наполнения в год < Самообеспечение топливом через кооператив

Степен использования (КПД): < Зима: 87 – 94 % < Демисезон: 80 – 85 Степен использования (КПД): < Зима: 87 – 94 % < Демисезон: 80 – 85 % < Лето: 70 – 75 % < Среднее: ~ 80% < Электропотребление по сравнения со всего потребления: 1, 47% Произведённая Энергия (с 21. 12. 2004 bпо 30. 06. 2011): < 14. 616 MWh < Замещает 1. 461. 000 Liter солярка < Сэкономлено 4. 238. 640 kg CO 2 < Зима: < Лето: Подача: 88 -90°C, Обратка: 39 -43°C Подача: 76 -80°C, Обратка: 43 -49°C

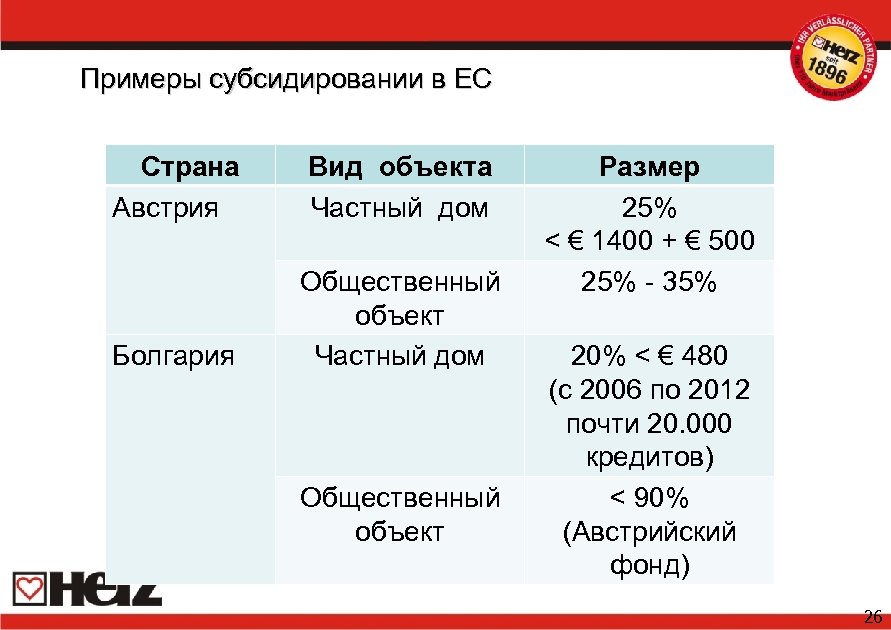

Примеры субсидировании в ЕС Страна Австрия Вид объекта Частный дом Болгария Общественный объект Частный Примеры субсидировании в ЕС Страна Австрия Вид объекта Частный дом Болгария Общественный объект Частный дом Общественный объект Размер 25% < € 1400 + € 500 25% - 35% 20% < € 480 (с 2006 по 2012 почти 20. 000 кредитов) < 90% (Австрийский фонд) 26

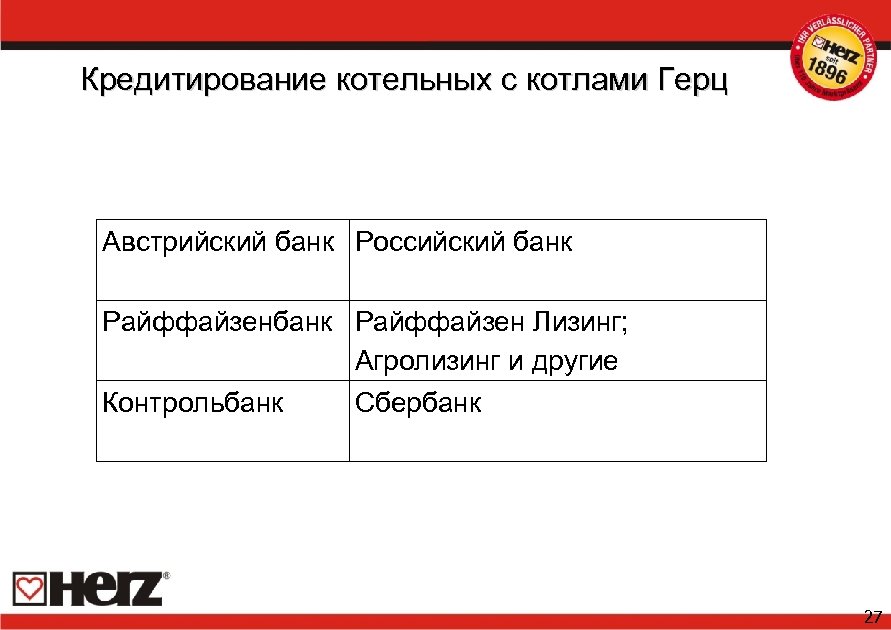

Кредитирование котельных с котлами Герц Австрийский банк Российский банк Райффайзен Лизинг; Агролизинг и другие Кредитирование котельных с котлами Герц Австрийский банк Российский банк Райффайзен Лизинг; Агролизинг и другие Контрольбанк Сбербанк 27

Положительные стороны отопления на биомассе Ø Субсидии Ø отечественный продукт Ø независимость энергообеспечения Ø Положительные стороны отопления на биомассе Ø Субсидии Ø отечественный продукт Ø независимость энергообеспечения Ø CO 2 – нейтральное сжигание Ø сырьё возобнавляется 28

Vielen Dank für Ihre Aufmerksamkeit! Спасибо за внимание! маг. инж. Димитар Димитров Vielen Dank für Ihre Aufmerksamkeit! Спасибо за внимание! маг. инж. Димитар Димитров
