Какие бывают типы систем?

Типы систем Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

Эффекты от внедрения систем учета • снижение затрат на покупку электроэнергии и мощности; • снижение затрат на штрафы за превышение мощности. • увеличение срока эксплуатации энергохозяйства за счет рационального использования оборудования; Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

Какой тип системы выбрать? Технический или Коммерческий учет?

Ваши потребности Что требуется? Коммерческая или техническая система? Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

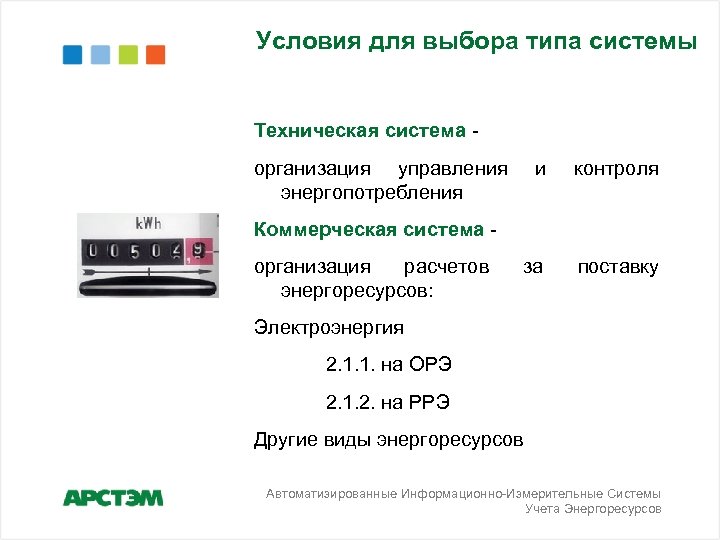

Условия для выбора типа системы Техническая система организация управления энергопотребления и контроля за поставку Коммерческая система организация расчетов энергоресурсов: Электроэнергия 2. 1. 1. на ОРЭ 2. 1. 2. на РРЭ Другие виды энергоресурсов Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

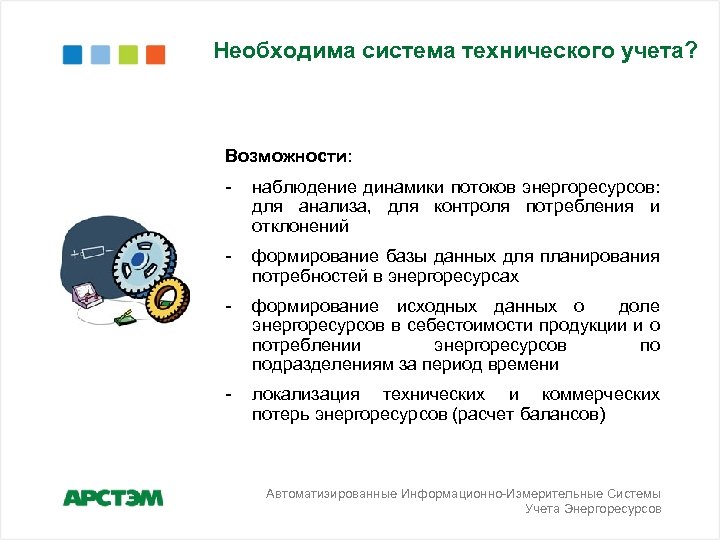

Необходима система технического учета? Возможности: - наблюдение динамики потоков энергоресурсов: для анализа, для контроля потребления и отклонений - формирование базы данных для планирования потребностей в энергоресурсах - формирование исходных данных о доле энергоресурсов в себестоимости продукции и о потреблении энергоресурсов по подразделениям за период времени - локализация технических и коммерческих потерь энергоресурсов (расчет балансов) Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

Необходима система коммерческого учета? Условия для выбора – ОРЭ или РРЭ: 1. Условия установленные законом, правилами, подзаконными актами, регламентами - Присоединенная мощность - до или свыше 750 к. ВА 2. Дополнительные условия, определяемые расчетом экономики, технологическим процессом - Объем потребления (более 0, 5 МВА в час) - График суточного потребления Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

Необходима система коммерческого учета? Возможности: -Создание легитимного средства измерения для расчетов за поставленную э/э -Возможность «видеть» динамику потоков э/э для анализа и защиты тарифа -Определение финансовых плановых показателей электроэнергии и мощности отклонений от при поставке - Формирование базы данных для планирования потребностей в э/э Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

Рекомендации по выбору технических решений для АСТУЭ

Выбор технических решений АСТУЭ Выбор компонентов АСТУЭ • Измерительные комплексы • Каналы связи и серверное оборудование • «Глубина» внедрения и привязка к технологии Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

Выбор технических решений АСТУЭ Измерительные комплексы • Счетчики: импульсные, микропроцессорные Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

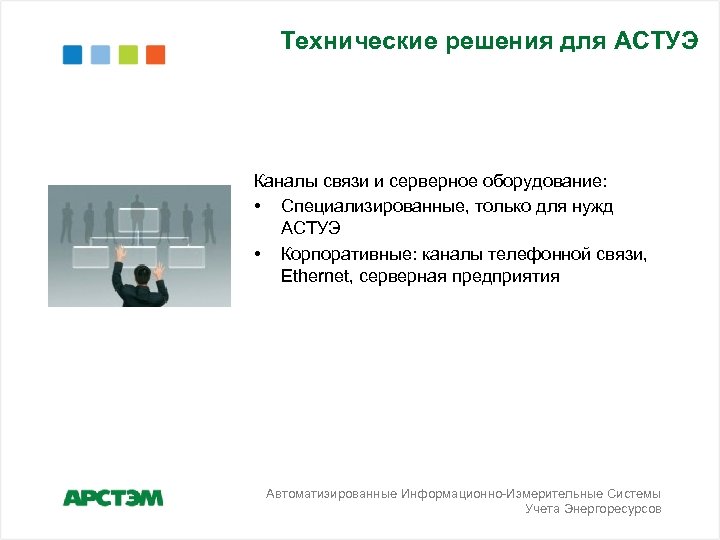

Технические решения для АСТУЭ Каналы связи и серверное оборудование: • Специализированные, только для нужд АСТУЭ • Корпоративные: каналы телефонной связи, Ethernet, серверная предприятия Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

Технические решения для АСТУЭ «Глубина» внедрения и привязка к технологии: • По производствам • По цехам Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

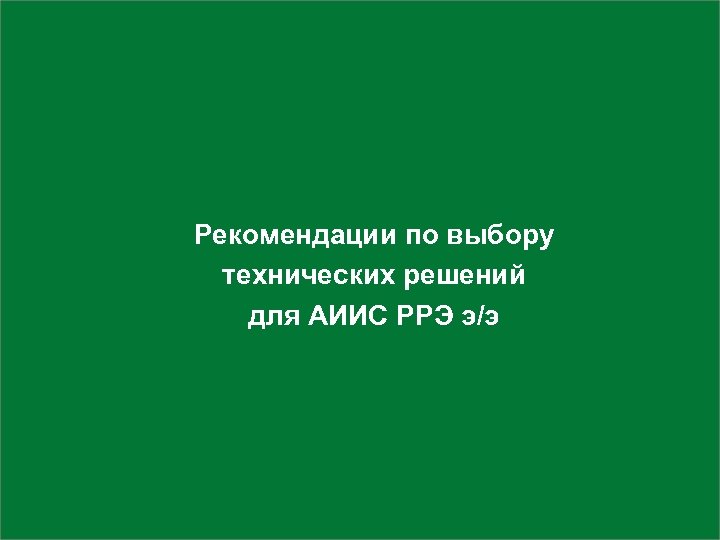

Рекомендации по выбору технических решений для АИИС РРЭ э/э

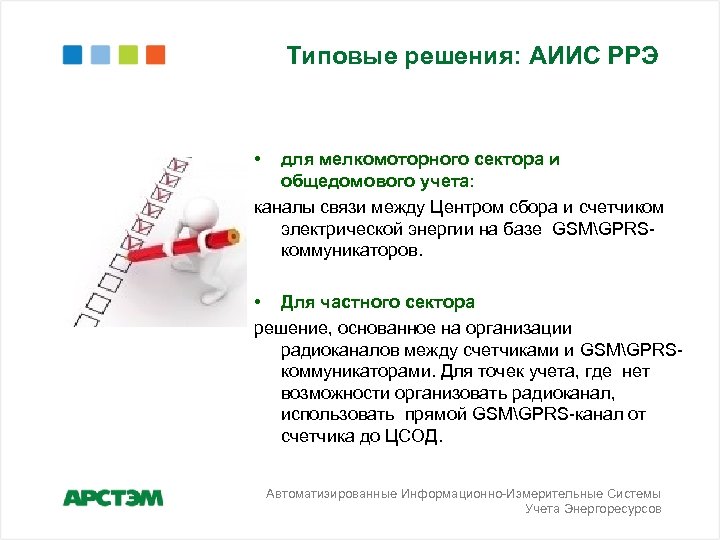

Типовые решения: АИИС РРЭ • для мелкомоторного сектора и общедомового учета: каналы связи между Центром сбора и счетчиком электрической энергии на базе GSMGPRSкоммуникаторов. • Для частного сектора решение, основанное на организации радиоканалов между счетчиками и GSMGPRSкоммуникаторами. Для точек учета, где нет возможности организовать радиоканал, использовать прямой GSMGPRS-канал от счетчика до ЦСОД. Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

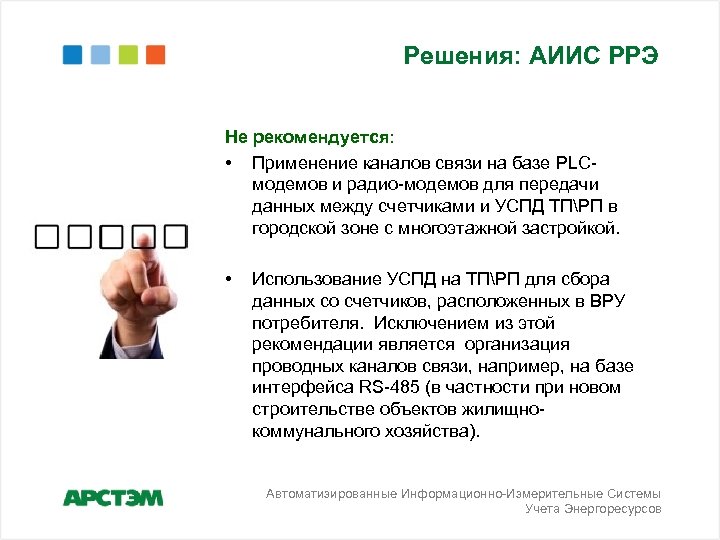

Решения: АИИС РРЭ Не рекомендуется: • Применение каналов связи на базе PLCмодемов и радио-модемов для передачи данных между счетчиками и УСПД ТПРП в городской зоне с многоэтажной застройкой. • Использование УСПД на ТПРП для сбора данных со счетчиков, расположенных в ВРУ потребителя. Исключением из этой рекомендации является организация проводных каналов связи, например, на базе интерфейса RS-485 (в частности при новом строительстве объектов жилищнокоммунального хозяйства). Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

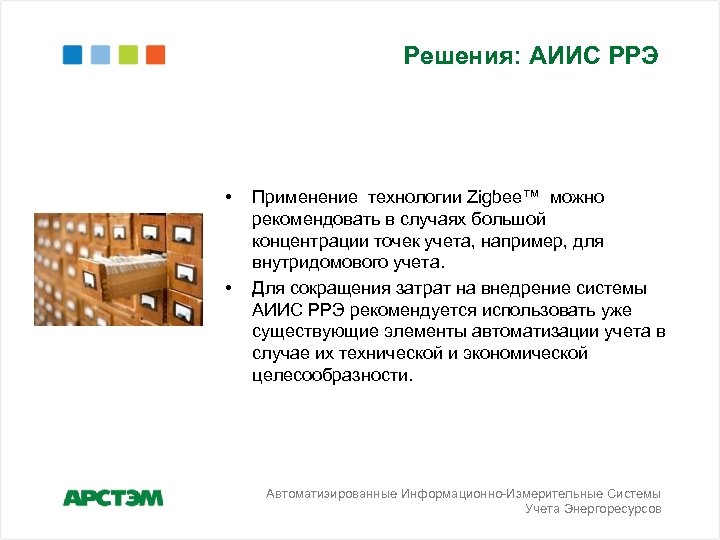

Решения: АИИС РРЭ • • Применение технологии Zigbee™ можно рекомендовать в случаях большой концентрации точек учета, например, для внутридомового учета. Для сокращения затрат на внедрение системы АИИС РРЭ рекомендуется использовать уже существующие элементы автоматизации учета в случае их технической и экономической целесообразности. Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

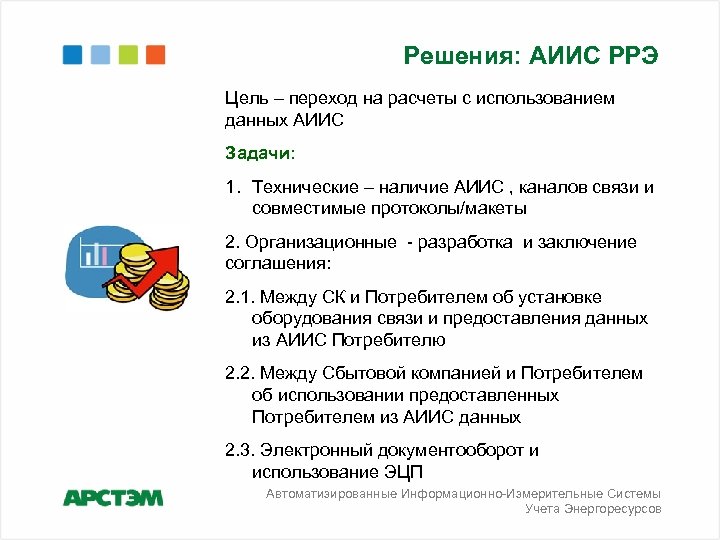

Решения: АИИС РРЭ Цель – переход на расчеты с использованием данных АИИС Задачи: 1. Технические – наличие АИИС , каналов связи и совместимые протоколы/макеты 2. Организационные - разработка и заключение соглашения: 2. 1. Между СК и Потребителем об установке оборудования связи и предоставления данных из АИИС Потребителю 2. 2. Между Сбытовой компанией и Потребителем об использовании предоставленных Потребителем из АИИС данных 2. 3. Электронный документооборот и использование ЭЦП Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

Рекомендации по выбору технических решений для АИИС ОРЭ э/э

Решения: АИИС ОРЭ Создание АИИС КУЭ Проведение ППО Разработка ТЗ Разработка ТРП Поставка, монтаж, пусконаладка Поверка ТТ, ТН Регистрация ГТП технические работы Разработка однолинейной схемы и спецификации; Разработка ПСИ; Разработка алгоритмов расчета потерь Разработка опросных листов (Том 1) работы по выводу (часть) регистрация ГТП Опытная эксплуатация Метрологические работы Разработка опросных листов (Том 2) Положительная экспертиза комплекта документов Ввод в пром. эксплуатацию Получение кодов Испытания на соответствие требованиям ОРЭМ Разработка акта расчета сальдо-перетока Получение положительного заключения по Акту Акт соответствия Акт регистрации ГТП Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

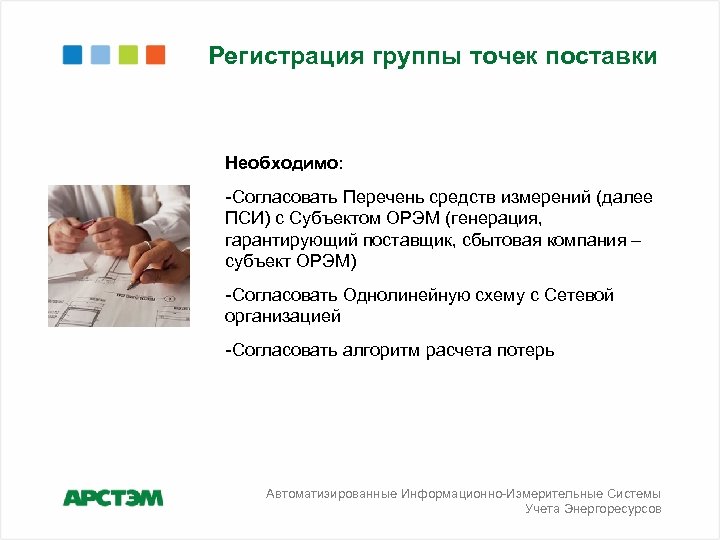

Регистрация группы точек поставки Необходимо: -Согласовать Перечень средств измерений (далее ПСИ) с Субъектом ОРЭМ (генерация, гарантирующий поставщик, сбытовая компания – субъект ОРЭМ) -Согласовать Однолинейную схему с Сетевой организацией -Согласовать алгоритм расчета потерь Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

Решения: АИИС ОРЭ Разработка ПСИ и однолинейной схемы разрабатываются в соответствии с Положением о порядке получения статуса субъектов ОРЭМ. Исходные документы: однолинейная схема (с привязкой к энергетическим объектам 110 к. В-узлы расчетной модели) и акт разграничения. От полноты информации в этих документах зависит в итоге качество (д. б. однозначное описание границы с указанием наименования ПС, №№секций и ячеек, уровень напряжения, присоединенная мощность, силовые Тр-ры) На однолинейной схеме указывают только информацию о коммерческом учете: отходящие прочие не указываются, оборудование ПС не участвующее в коммерческом учете не указывается) Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

Решения: АИИС ОРЭ Условия для разработки ПСИ и однолинейной схемы. 1. Правила формирования ГТП 2. Правила определения «малых» точек 3. Правила выбора основных и резервных измерительных приборов Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

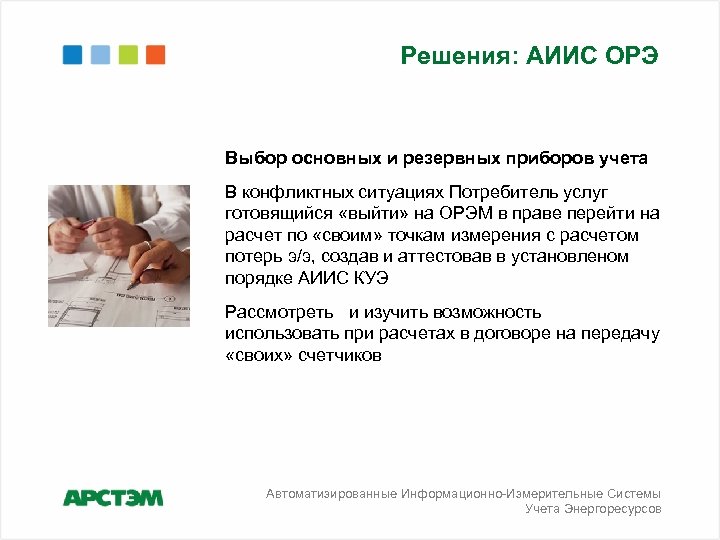

Решения: АИИС ОРЭ Выбор основных и резервных приборов учета В конфликтных ситуациях Потребитель услуг готовящийся «выйти» на ОРЭМ в праве перейти на расчет по «своим» точкам измерения с расчетом потерь э/э, создав и аттестовав в установленом порядке АИИС КУЭ Рассмотреть и изучить возможность использовать при расчетах в договоре на передачу «своих» счетчиков Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

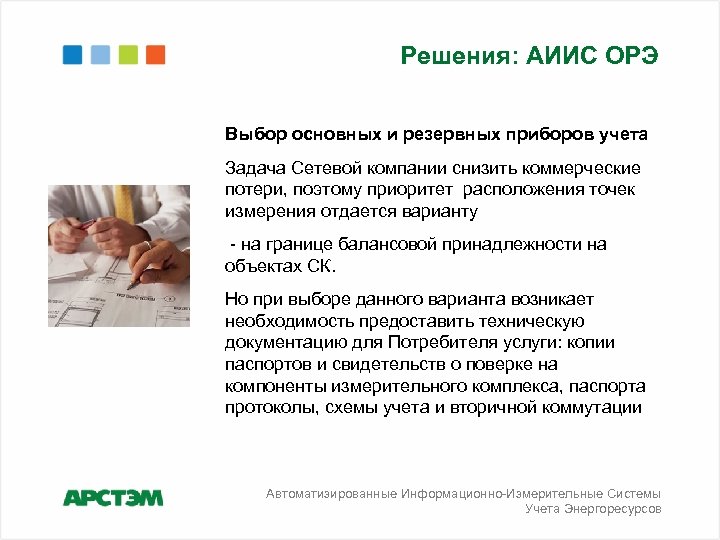

Решения: АИИС ОРЭ Выбор основных и резервных приборов учета Задача Сетевой компании снизить коммерческие потери, поэтому приоритет расположения точек измерения отдается варианту - на границе балансовой принадлежности на объектах СК. Но при выборе данного варианта возникает необходимость предоставить техническую документацию для Потребителя услуги: копии паспортов и свидетельств о поверке на компоненты измерительного комплекса, паспорта протоколы, схемы учета и вторичной коммутации Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

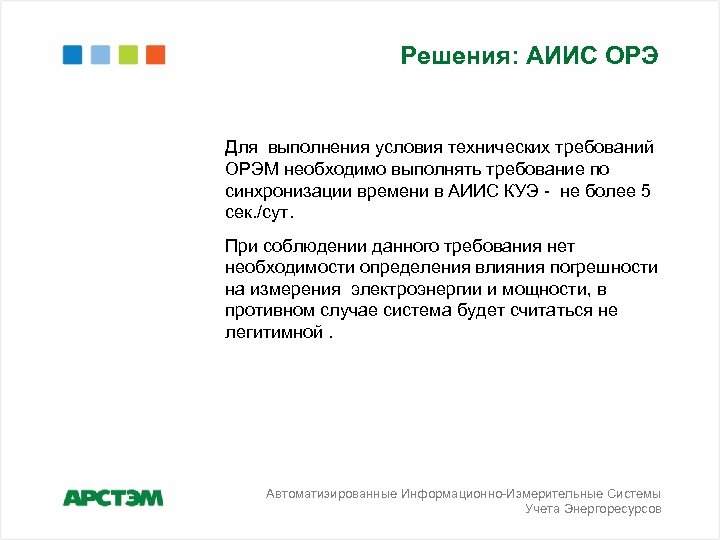

Решения: АИИС ОРЭ Для выполнения условия технических требований ОРЭМ необходимо выполнять требование по синхронизации времени в АИИС КУЭ - не более 5 сек. /сут. При соблюдении данного требования нет необходимости определения влияния погрешности на измерения электроэнергии и мощности, в противном случае система будет считаться не легитимной. Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

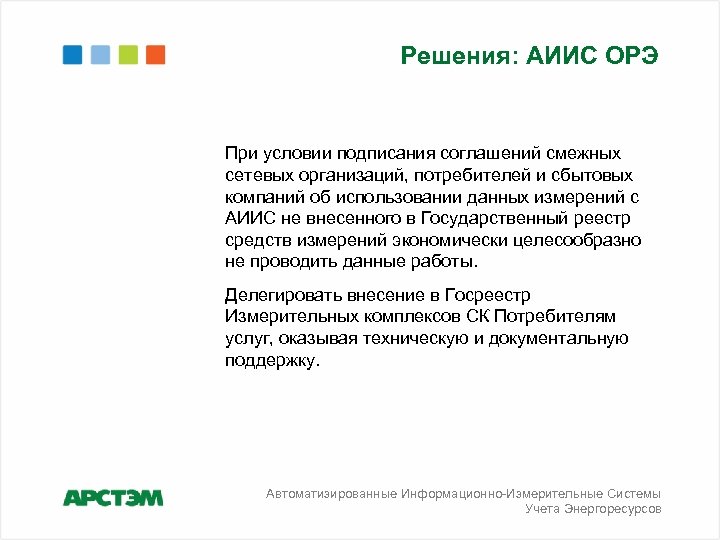

Решения: АИИС ОРЭ При условии подписания соглашений смежных сетевых организаций, потребителей и сбытовых компаний об использовании данных измерений с АИИС не внесенного в Государственный реестр средств измерений экономически целесообразно не проводить данные работы. Делегировать внесение в Госреестр Измерительных комплексов СК Потребителям услуг, оказывая техническую и документальную поддержку. Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

Компоненты АИИС

Компоненты АИИС Для выбора компонентов АИИС необходимо определит критерии, например: 1. Программное обеспечение/виды АИИС - Цена (высокая – низкая), - Техническая поддержка (доступность, компетентность, сроки поставки) - Технические характеристики (простота обслуживания, совместимость с АИИС в целом) - Отзывы пользователей Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

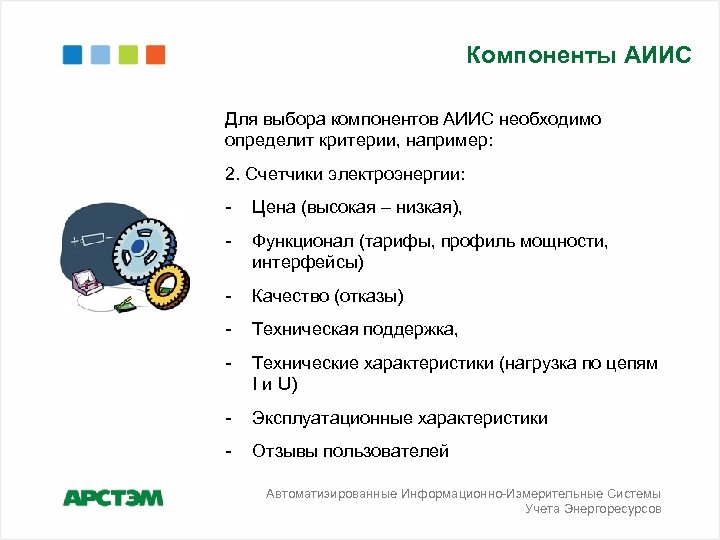

Компоненты АИИС Для выбора компонентов АИИС необходимо определит критерии, например: 2. Счетчики электроэнергии: - Цена (высокая – низкая), - Функционал (тарифы, профиль мощности, интерфейсы) - Качество (отказы) - Техническая поддержка, - Технические характеристики (нагрузка по цепям I и U) - Эксплуатационные характеристики - Отзывы пользователей Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

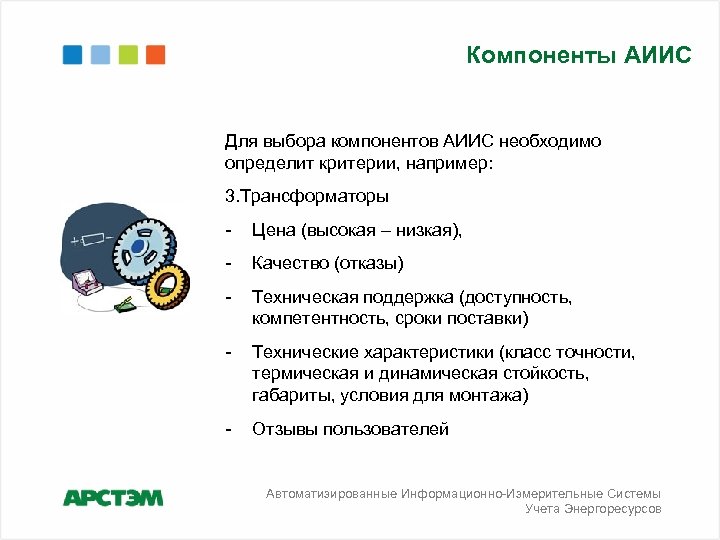

Компоненты АИИС Для выбора компонентов АИИС необходимо определит критерии, например: 3. Трансформаторы - Цена (высокая – низкая), - Качество (отказы) - Техническая поддержка (доступность, компетентность, сроки поставки) - Технические характеристики (класс точности, термическая и динамическая стойкость, габариты, условия для монтажа) - Отзывы пользователей Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

Компоненты АИИС Для выбора компонентов АИИС необходимо определит критерии, например: 4. Оборудование связи - Цена (высокая – низкая), - Качество (отказы) - Техническая поддержка (доступность, компетентность, сроки поставки) - Технические характеристики (простота обслуживания, совместимость с АИИС в целом) - Отзывы пользователей Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

Эксплуатация АИИС

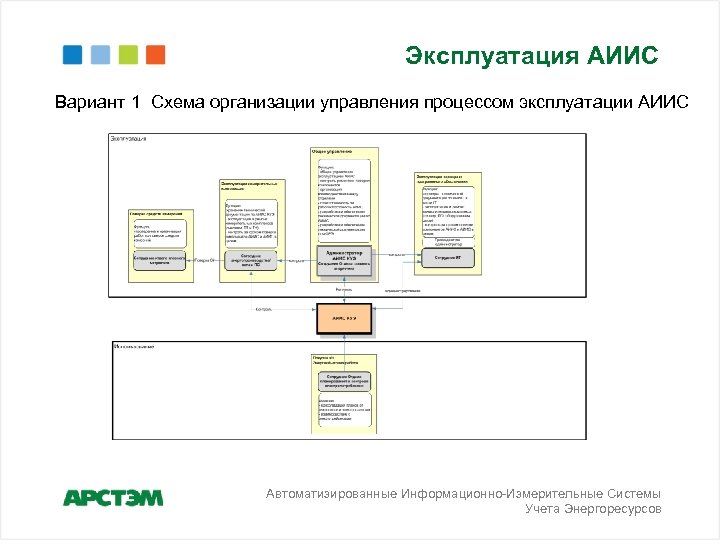

Эксплуатация АИИС Вариант 1 Схема организации управления процессом эксплуатации АИИС Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

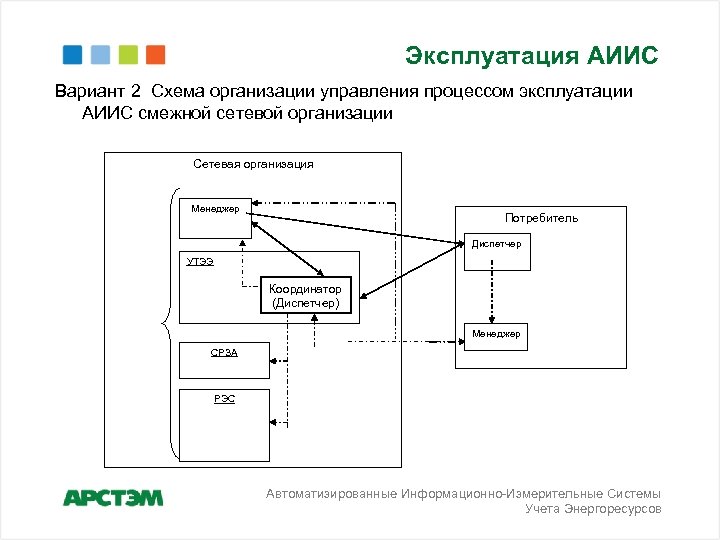

Эксплуатация АИИС Вариант 2 Схема организации управления процессом эксплуатации АИИС смежной сетевой организации Сетевая организация Менеджер Потребитель Диспетчер УТЭЭ Координатор (Диспетчер) Менеджер СРЗА РЭС Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

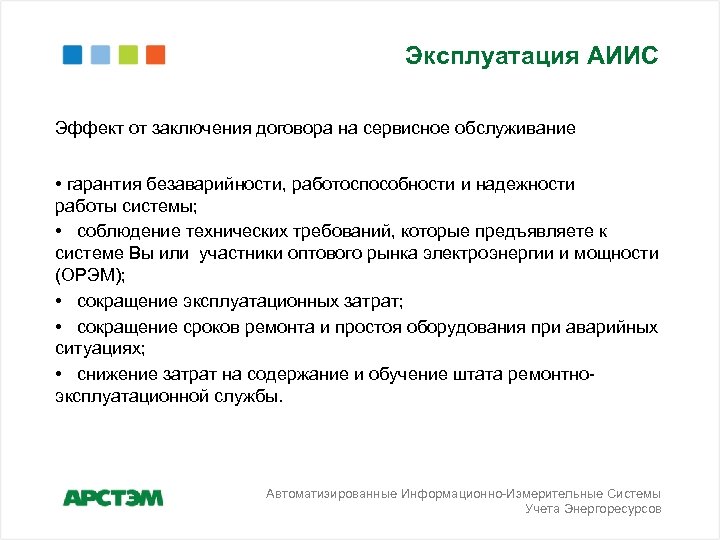

Эксплуатация АИИС Эффект от заключения договора на сервисное обслуживание • гарантия безаварийности, работоспособности и надежности работы системы; • соблюдение технических требований, которые предъявляете к системе Вы или участники оптового рынка электроэнергии и мощности (ОРЭМ); • сокращение эксплуатационных затрат; • сокращение сроков ремонта и простоя оборудования при аварийных ситуациях; • снижение затрат на содержание и обучение штата ремонтноэксплуатационной службы. Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

Эксплуатация АИИС Перечень работ в рамках договора по эксплуатации 1. Актуализация граничных условий АИИС КУЭ 2. Информационное сопровождение 3. Техническое сопровождение 4. Консультационная и методическая поддержка 5. Разработка программы дальнейшего развития АИИС КУЭ Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

Метрология в э/э

Метрология в э/э Для чисто синусоидальных U и I Для искаженных форм U и I При наличии мощных нелинейных нагрузок расчеты потерь только на основе измерений P, Q, tgφ или cosφ будут не вполне корректны. Для таких условий должны быть разработаны специальные методики расчета потерь в сетях и оборудовании. Рекомендация – при возможности исключать необходимость расчета потерь и устанавливать учет на границе балансовой принадлежности Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

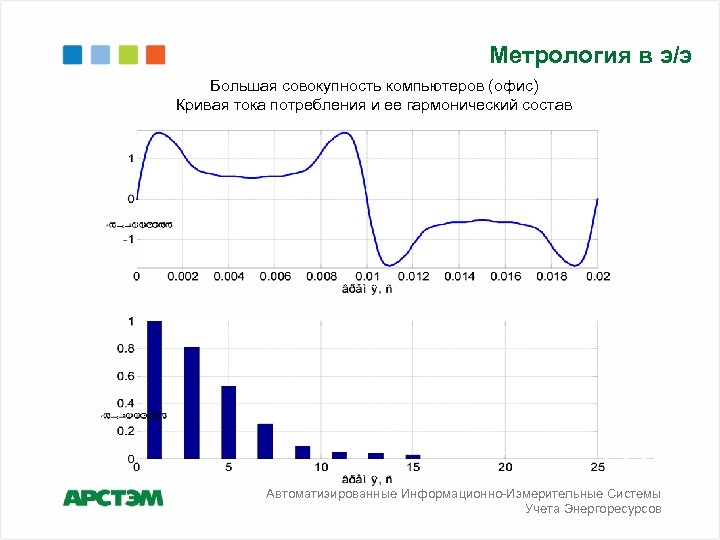

Метрология в э/э Большая совокупность компьютеров (офис) Кривая тока потребления и ее гармонический состав Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

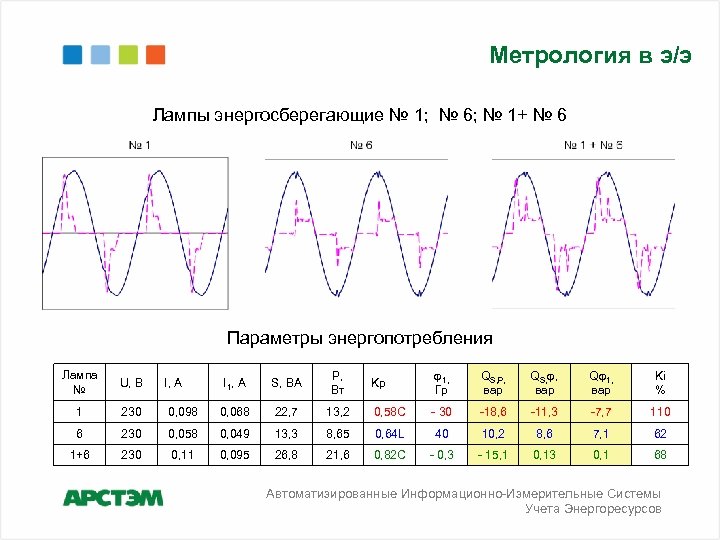

Метрология в э/э Лампы энергосберегающие № 1; № 6; № 1+ № 6 Параметры энергопотребления Лампа № U, В 1 230 6 1+6 I 1, А S, ВА P, Вт 0, 098 0, 068 22, 7 230 0, 058 0, 049 230 0, 11 0, 095 I, А Kp φ1, Гр QS, P, вар QS, φ, вар Qφ1, вар Ki % 13, 2 0, 58 С - 30 -18, 6 -11, 3 -7, 7 110 13, 3 8, 65 0, 64 L 40 10, 2 8, 6 7, 1 62 26, 8 21, 6 0, 82 С - 0, 3 - 15, 1 0, 13 0, 1 68 Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов

Метрология в э/э Требования к границам погрешностей счетчиков ЭЭ, вызванных искажениями кривых напряжения и тока АКТИВНАЯ ЭЭ (МЭК 62053 -21), ГОСТ 52322 кл. 1; 2 % АКТИВНАЯ ЭЭ (МЭК 62053 -22), ГОСТ 52323 кл. 0, 2 S; 0, 5 S % РЕАКТИВ. ЭЭ (МЭК 62053 -23) ГОСТ 52425 кл. 1; 2; 3 % ± 0, 8 ± 0, 4 ------- Пост. составл. и четные гармоники ± 3, 0 ------- I 0I 1 ~ 70% I 2I 1 ~ 40% Нечетные гармоники в I ± 3, 0 ------- I 3I 1 ~ 50% I 5I 1 ~ 15% ------- 12, 5 Гц ~ 35% 37, 5 Гц ~ 70% 62, 5 Гц ~ 15% Вид искажений Гармоники в. Uи. I Субгармоники ± 3, 0 ± 0, 6 Условия U 5 – 10% I 5 – 40% Автоматизированные Информационно-Измерительные Системы Учета Энергоресурсов
