Автоматизированное проектирование Введение Термины Проектирование технического

Автоматизированное проектирование Введение

Термины • Проектирование технического объекта – создание, преобразование и представление в принятой форме образа этого, еще не существующего объекта (иными словами создание объекта на основе идеи) • Автоматизированное проектирование – синтетическая дисциплина, составными частями которой являются современные достижения компьютерных технологий, машиностроения и других областей естественных наук. • Исходное описание – техническое задание, идея, ГОСТы и т. д. • Окончательное описание – проектная документация на изделие (объект) • Проект - это уникальная (в отличие от операций) деятельность, имеющая начало и конец во времени, направленная на достижение заранее определённого результата/цели, создание определённого, уникального продукта или услуги, при заданных ограничениях по ресурсам и срокам, а также требованиям к качеству и допустимому уровню риска.

Методы проектирования • Ручное – при ручном проектировании исключено использование компьютерных технологий для всех операций, от описания идеи до реализации в виде конструкторской документации. • Автоматизированное проектирование – многие этапы проектирования автоматизируются за счет применения компьютерных технологий, при этом часть связей между этапами выполняются вручную. • Автоматическое проектирование – этапы проектирования, выполняемые вручную, полностью отсутствуют (мечта человечества).

САПР • САПР (Система автоматизированного проектирования) – это система, реализующая автоматизированное проектирование. (англ. CAD System – Computer Aided Design System) • PLM (Product Life-cycle Management) – система управления жизненным циклом продукции.

История САПР • 60 -е годы в General Motors (интерактивная графическая система подготовки производства) • 1971 г. – д. Патрик Хэнретти основал компанию Manufacturing and Consulting Services (почти 70% современных САПР основаны на идеях компании) • Начало 80 -х, появление первых CAM (Computer Aided Manufacturing) систем (автоматизация станков с ЧПУ) • Начало 80 -х появление первых CAE (Computer Aided Engineering) систем (для анализа сложных конструкций) • Середина 80 -х завершение формирования образа современных САПР • 90 -е годы – появление множества малых и средних компаний разработчиков САПР, развитие функциональных возможностей, переход на рабочие станции Intel PC • 2000 -е годы – САПР дополняется концепцией PLM, происходит укрупнение основных игроков рынка и поглощение малых и средних

Механические САПР Компания Наименование Siemens Unigraphics NX Dassault Systems CATIA Solid. Works PTC Pro/Engineer АСКОН «КОМПАС/КОМПАС-3 D» Autodesk Auto. CAD Inventor Mechanical Desktop

Электронные САПР • EDA (Electronics Design Automation) – автоматизация разработки электронных схем, микросборок и т. д. – Создание базы электронных компонентов, описаний корпусов и электрических параметров – Графическое создание принципиальной электрической схемы – Проверку правильности связей в принципиальной схеме (поиск КЗ, «висячих» цепей, потенциальных проблемных мест) – Моделирование работы принципиальной схемы на основе моделей элементов и связей между ними – Автоматизация разводки электрических цепей по связям между элементами с учетом параметров связей и количеством доступных слоев.

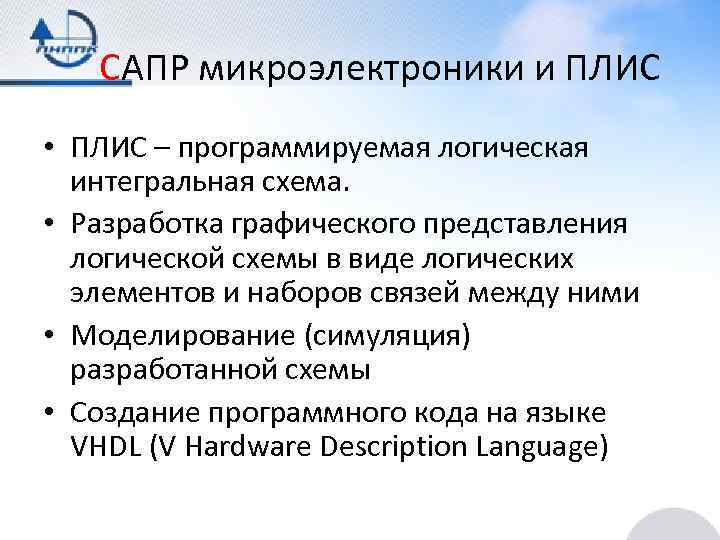

САПР микроэлектроники и ПЛИС • ПЛИС – программируемая логическая интегральная схема. • Разработка графического представления логической схемы в виде логических элементов и наборов связей между ними • Моделирование (симуляция) разработанной схемы • Создание программного кода на языке VHDL (V Hardware Description Language)

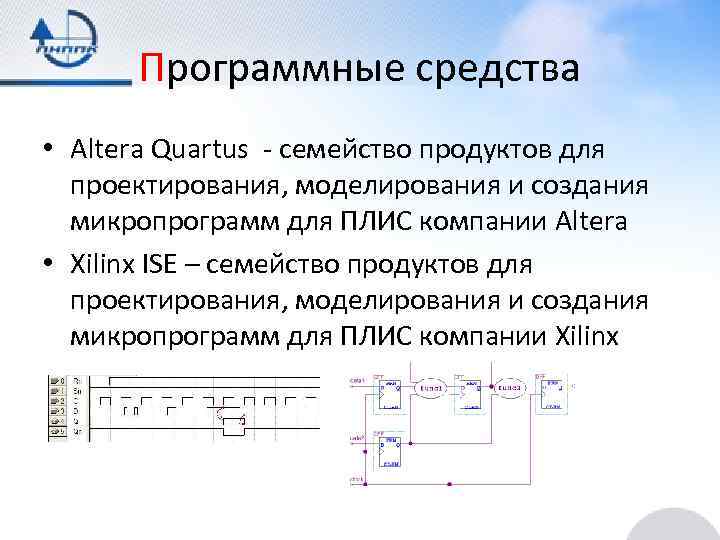

Программные средства • Altera Quartus - семейство продуктов для проектирования, моделирования и создания микропрограмм для ПЛИС компании Altera • Xilinx ISE – семейство продуктов для проектирования, моделирования и создания микропрограмм для ПЛИС компании Xilinx

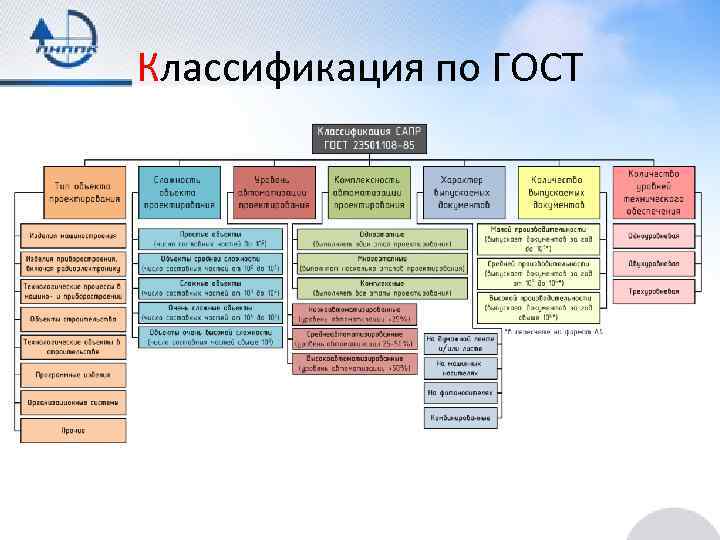

Классификация по ГОСТ

Структура САПР по ГОСТ ПТК – программно-техниче ПМК – программно-методи

Подсистемы САПР Обслуживающие подсистемы — объектно-независимые подсистемы, реализующие функции, общие для подсистем или САПР в целом: обеспечивают функционирование проектирующих подсистем, оформление, передачу и вывод данных, сопровождение программного обеспечения и т. п. , их совокупность называют системной средой (или оболочкой) САПР. • Проектирующие подсистемы — объектно-ориентированные подсистемы, реализующие определенный этап проектирования или группу связанных проектных задач. В зависимости от отношения к объекту проектирования, делятся на: • Объектные — выполняющие проектные процедуры и операции, непосредственно связанные с конкретным типом объектов проектирования. – Инвариантные — выполняющие унифицированные проектные процедуры и операции, имеющие смысл для многих типов объектов проектирования. –

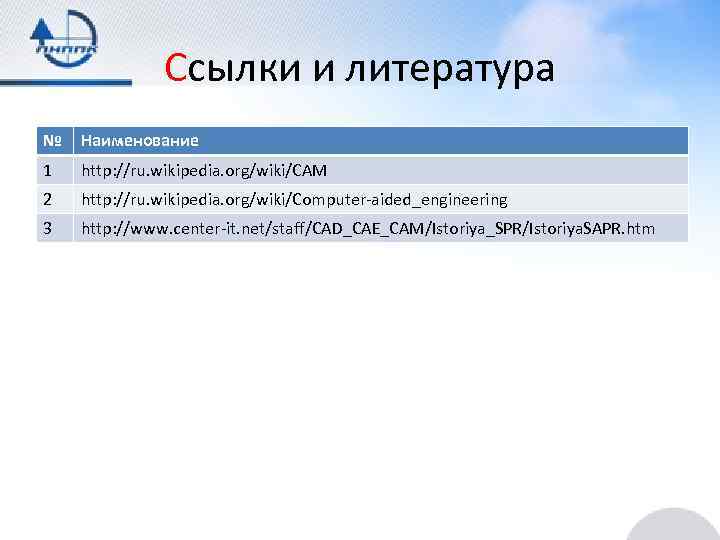

Ссылки и литература № Наименование 1 http: //ru. wikipedia. org/wiki/CAM 2 http: //ru. wikipedia. org/wiki/Computer-aided_engineering 3 http: //www. center-it. net/staff/CAD_CAE_CAM/Istoriya_SPR/Istoriya. SAPR. htm
