Автоматизированная система учета природного газа АСУПГ АСУПГ Монитор

Автоматизированная система учета природного газа (АСУПГ) АСУПГ «Монитор» ЗАО «КОНА-Связь» 2010 г.

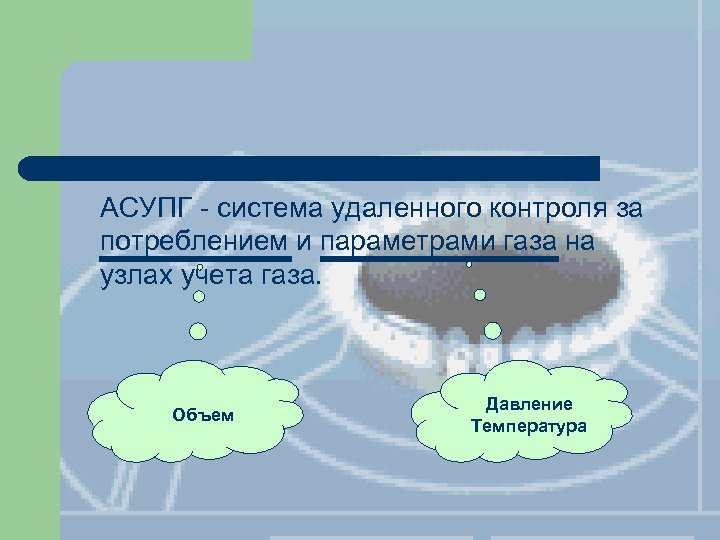

АСУПГ - система удаленного контроля за потреблением и параметрами газа на узлах учета газа. Объем Давление Температура

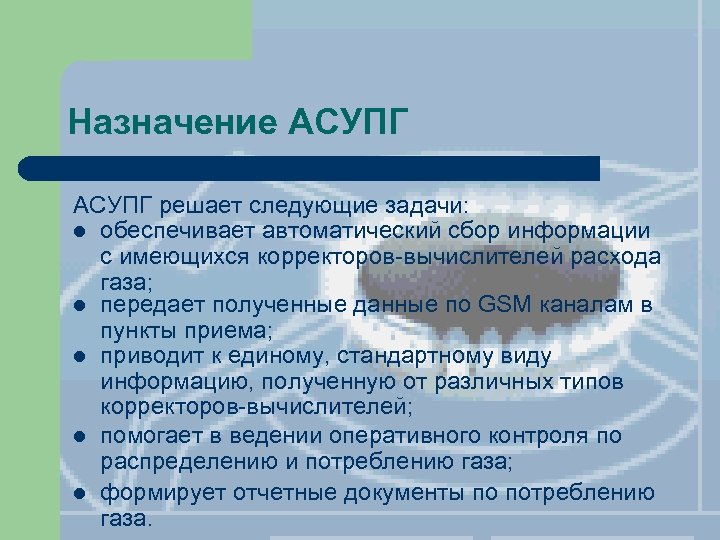

Назначение АСУПГ решает следующие задачи: l обеспечивает автоматический сбор информации с имеющихся корректоров-вычислителей расхода газа; l передает полученные данные по GSM каналам в пункты приема; l приводит к единому, стандартному виду информацию, полученную от различных типов корректоров-вычислителей; l помогает в ведении оперативного контроля по распределению и потреблению газа; l формирует отчетные документы по потреблению газа.

Структура АСУПГ Система имеет трехуровневую структуру: l объекты контроля - узлы учета газа; l пункты приема данных; l пользователи системы.

Узел учета газа Включает в себя : Корректор-вычислитель расхода газа; Шкаф телеметрии Аксон-XL, содержащий: блок питания модем контроллер

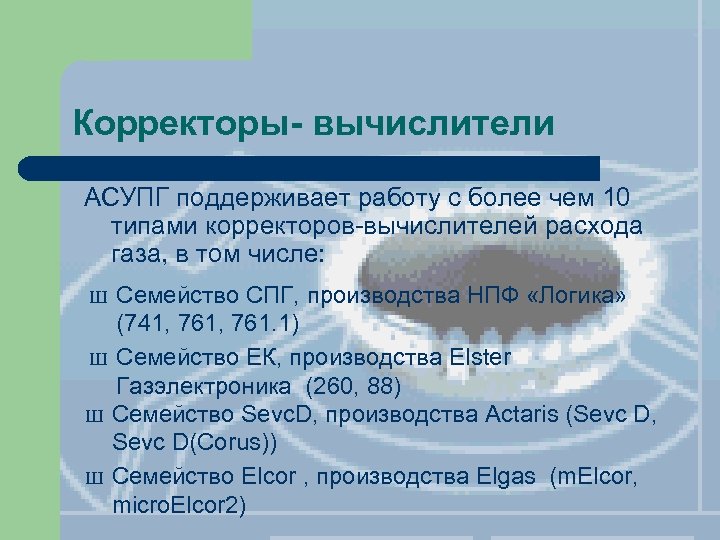

Корректоры- вычислители АСУПГ поддерживает работу с более чем 10 типами корректоров-вычислителей расхода газа, в том числе: Семейство СПГ, производства НПФ «Логика» (741, 761. 1) Ш Семейство ЕК, производства Elster Газэлектроника (260, 88) Ш Семейство Sevc. D, производства Actaris (Sevс D, Sevс D(Corus)) Ш Семейство Elcor , производства Elgas (m. Elcor, micro. Elcor 2) Ш

Данные, поступающие с корректора-вычислителя С корректора-вычислителя считываются следующие данные: l объем потребляемого газа; l l параметры газа (температура, давление, состав и т. д. ); нештатные ситуации; l настройки корректора-вычислителя.

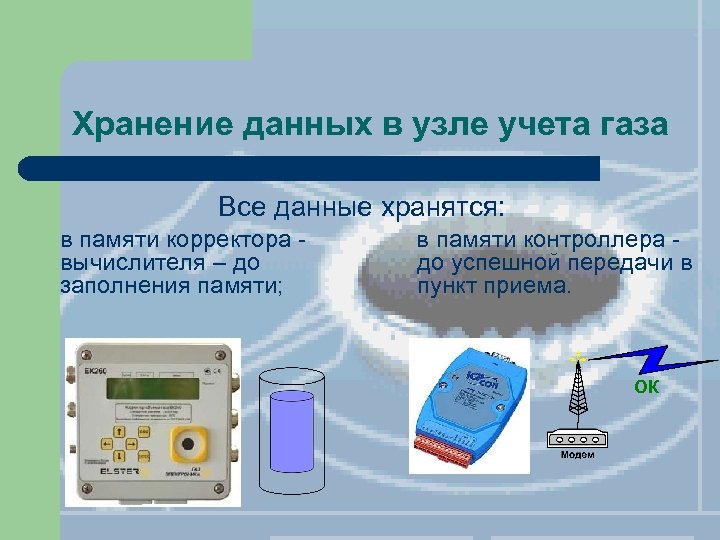

Хранение данных в узле учета газа Все данные хранятся: в памяти корректора вычислителя – до заполнения памяти; в памяти контроллера до успешной передачи в пункт приема. ОК

Передача данных в пункт приема Связь узла учета газа и пункта приема данных осуществляется по голосовому GSM каналу. При установлении соединения данные передаются в следующей последовательности: Архив Узел учета газа Пункт приема данных Команды, настройки Планируется к разработке передача данных с использованием SMS и GPRS протоколов.

Контроль передачи данных Полнота переданных определяется с помощью проверки контрольной суммы полученных блоков в пакете. Узел учета газа 3 2 1 Пункт приема данных 3 2 1 ОК ОК NO ОК

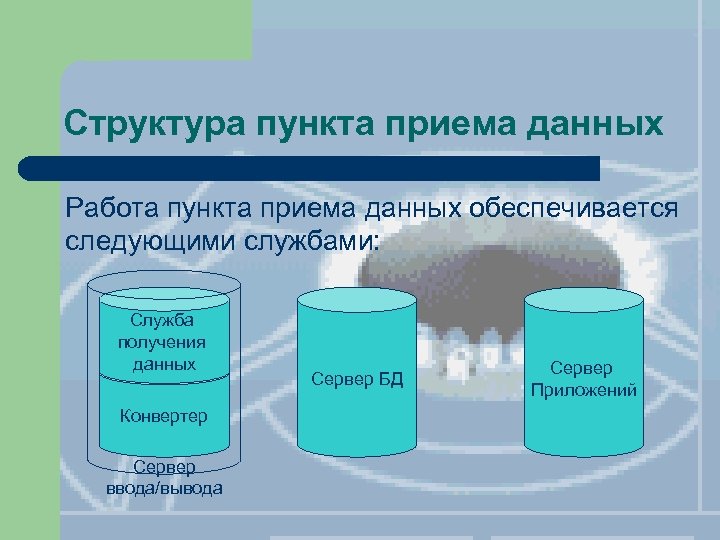

Структура пункта приема данных Работа пункта приема данных обеспечивается следующими службами: Служба получения данных Конвертер Сервер ввода/вывода Сервер БД Сервер Приложений

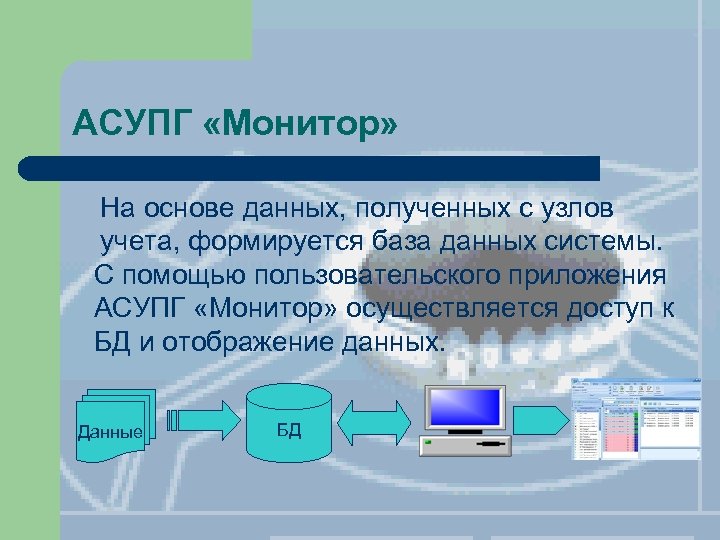

АСУПГ «Монитор» На основе данных, полученных с узлов учета, формируется база данных системы. С помощью пользовательского приложения АСУПГ «Монитор» осуществляется доступ к БД и отображение данных. Данные БД

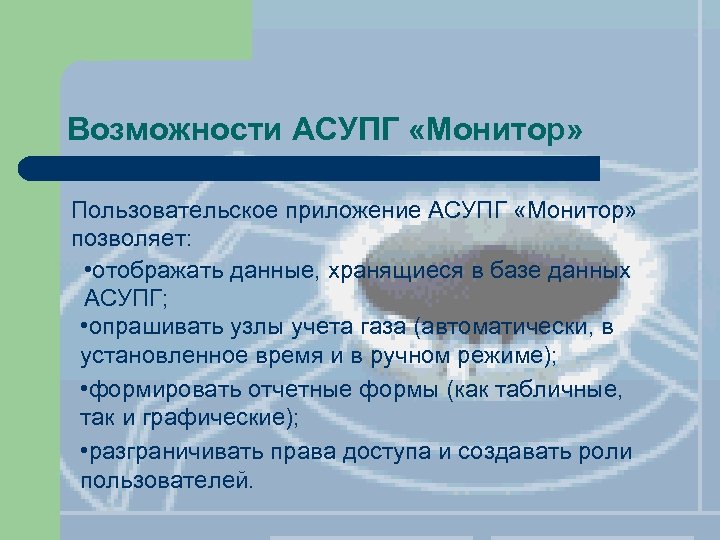

Возможности АСУПГ «Монитор» Пользовательское приложение АСУПГ «Монитор» позволяет: • отображать данные, хранящиеся в базе данных АСУПГ; • опрашивать узлы учета газа (автоматически, в установленное время и в ручном режиме); • формировать отчетные формы (как табличные, так и графические); • разграничивать права доступа и создавать роли пользователей.

Информация, хранящаяся в БД l Информация об объектах. l Настройки опроса объектов. l Результаты опроса объектов. l Статистика результатов опроса объектов.

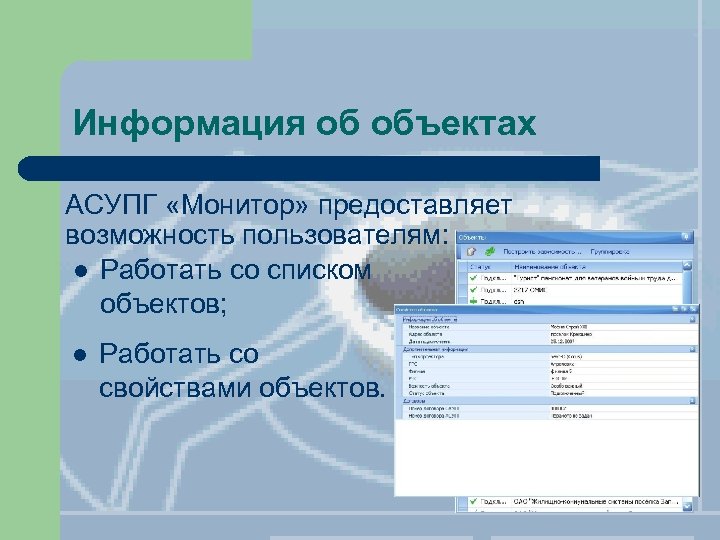

Информация об объектах АСУПГ «Монитор» предоставляет возможность пользователям: l Работать со списком объектов; l Работать со свойствами объектов.

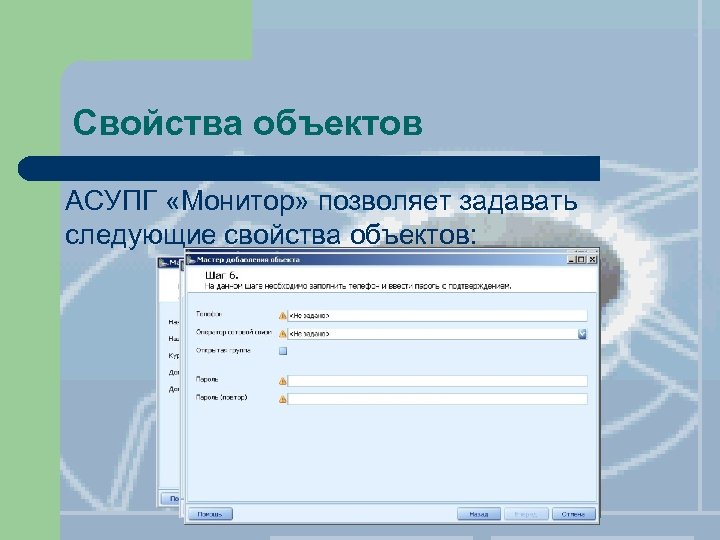

Свойства объектов АСУПГ «Монитор» позволяет задавать следующие свойства объектов:

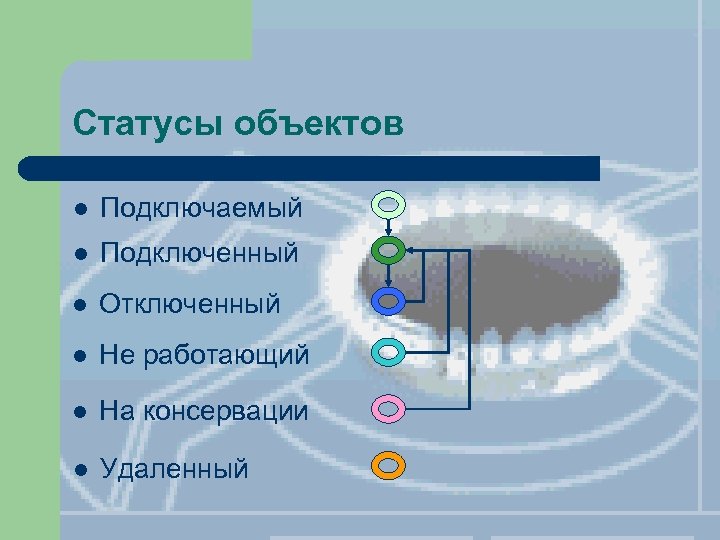

Статусы объектов l Подключаемый l Подключенный l Отключенный l Не работающий l На консервации l Удаленный

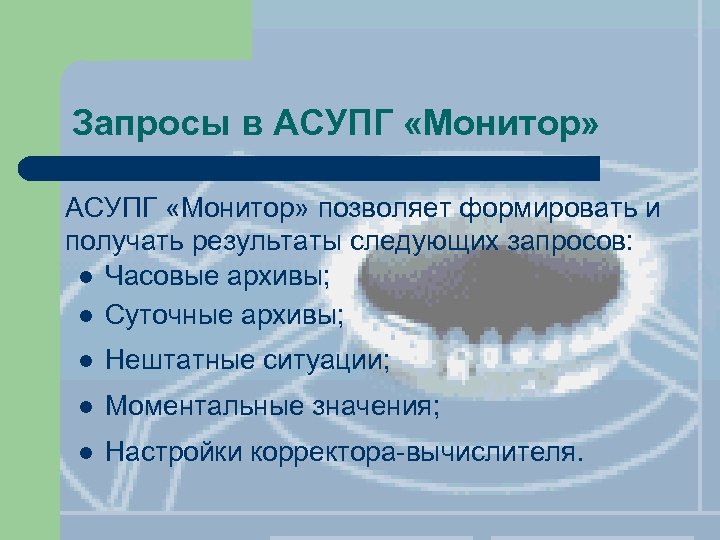

Запросы в АСУПГ «Монитор» позволяет формировать и получать результаты следующих запросов: l Часовые архивы; l Суточные архивы; l Нештатные ситуации; l Моментальные значения; l Настройки корректора-вычислителя.

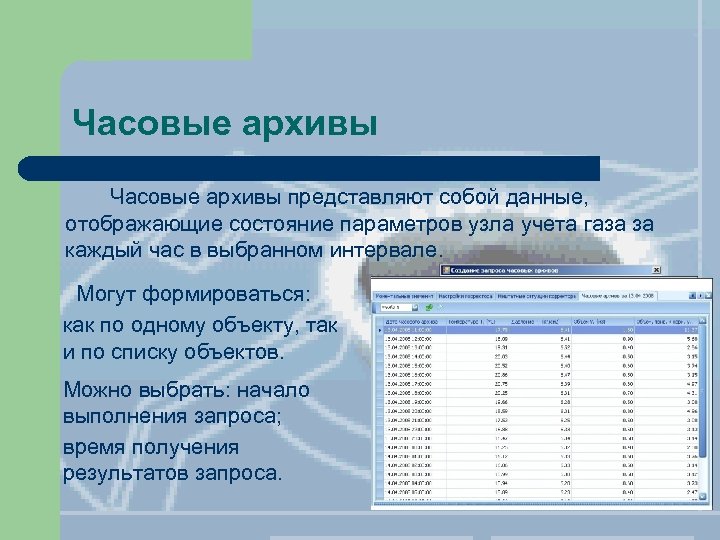

Часовые архивы представляют собой данные, отображающие состояние параметров узла учета газа за каждый час в выбранном интервале. Могут формироваться: как по одному объекту, так и по списку объектов. Можно выбрать: начало выполнения запроса; время получения результатов запроса.

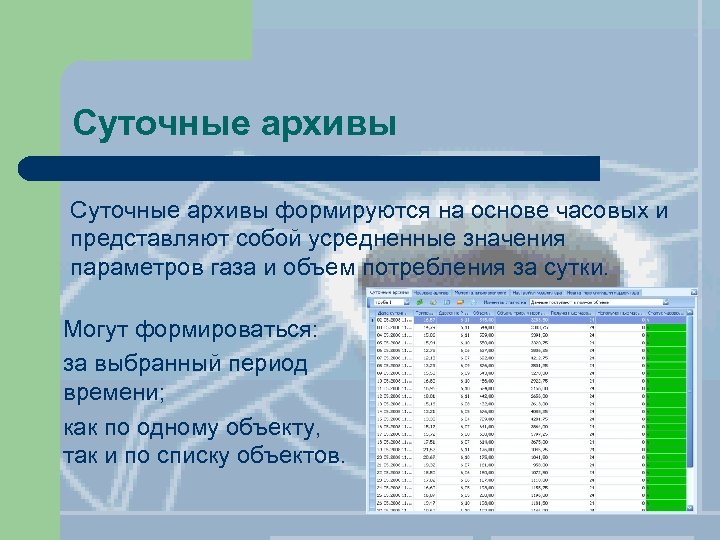

Суточные архивы формируются на основе часовых и представляют собой усредненные значения параметров газа и объем потребления за сутки. Могут формироваться: за выбранный период времени; как по одному объекту, так и по списку объектов.

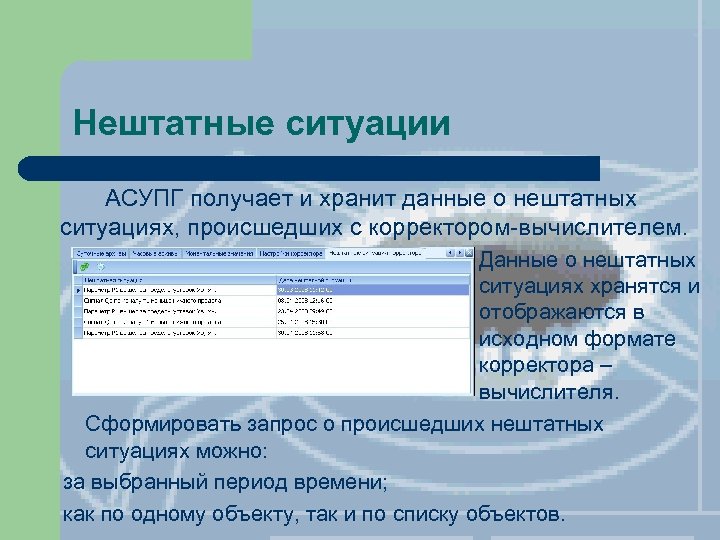

Нештатные ситуации АСУПГ получает и хранит данные о нештатных ситуациях, происшедших с корректором-вычислителем. Данные о нештатных ситуациях хранятся и отображаются в исходном формате корректора – вычислителя. Сформировать запрос о происшедших нештатных ситуациях можно: за выбранный период времени; как по одному объекту, так и по списку объектов.

Моментальные значения – это значения параметров узла учета газа, запрашиваемые пользователями системы в течение заданного времени, через выбранный интервал. Минимальный интервал опроса – 5 минут, обусловлен поддержанием стабильной работы оборудования.

Настройки корректора Отображают настройки корректора на выбранную дату. Возможно просмотреть все настройки, общие настройки и настройки по каждой трубе.

Статистика результатов опроса узлов учета газа l Статистика работы системы за месяц – т. е. Полученные часовые архивы за сутки получение часовых архивов за месяц

Представление данных в АСУПГ «Монитор» l В виде таблиц диаграмм графиков

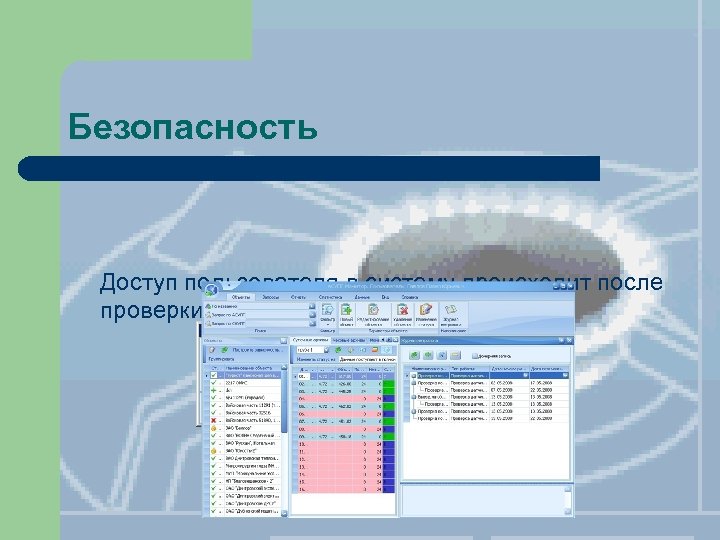

Безопасность Доступ пользователя в систему происходит после проверки логина и пароля

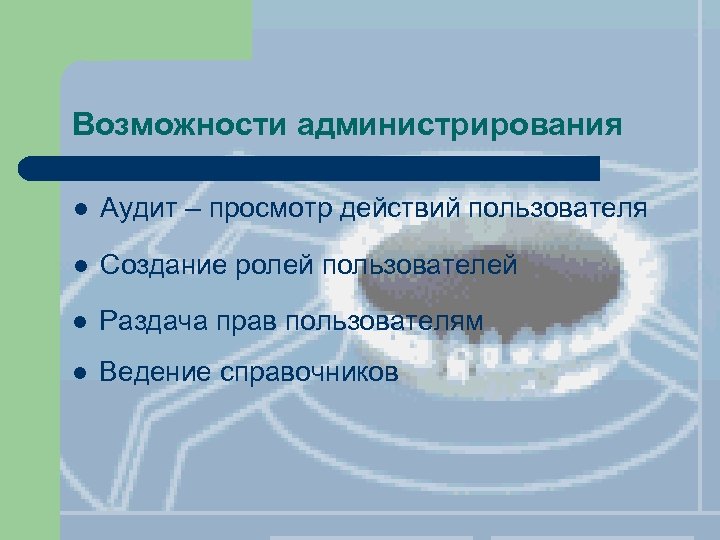

Возможности администрирования l Аудит – просмотр действий пользователя l Создание ролей пользователей l Раздача прав пользователям l Ведение справочников

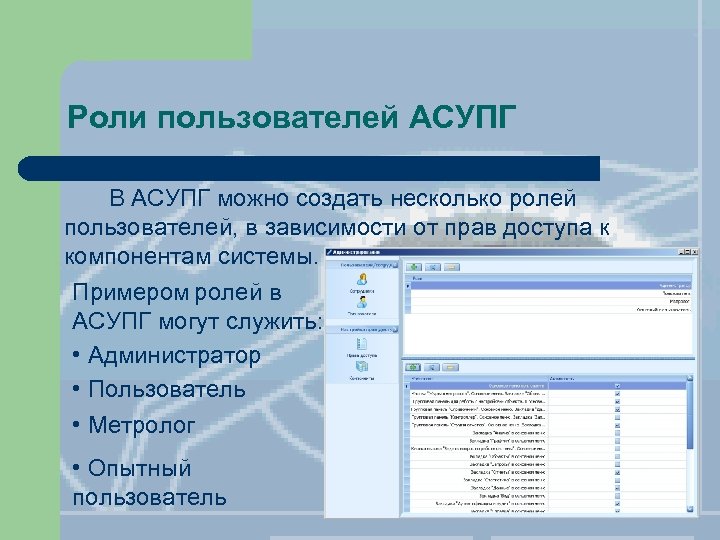

Роли пользователей АСУПГ В АСУПГ можно создать несколько ролей пользователей, в зависимости от прав доступа к компонентам системы. Примером ролей в АСУПГ могут служить: • Администратор • Пользователь • Метролог • Опытный пользователь

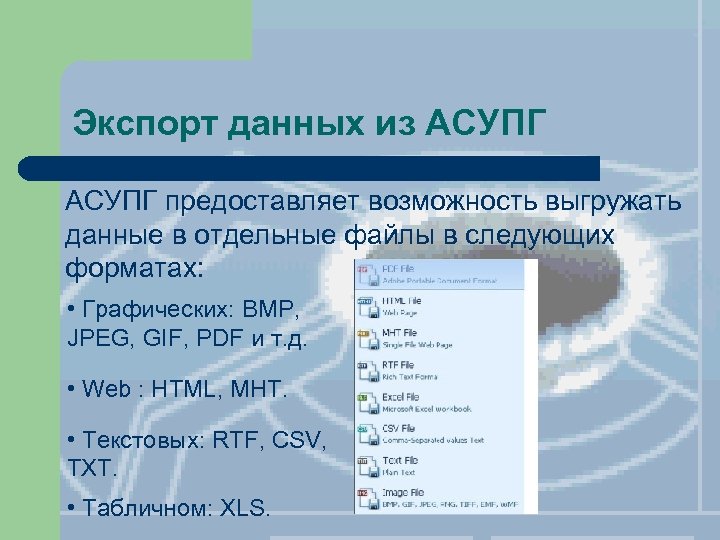

Экспорт данных из АСУПГ предоставляет возможность выгружать данные в отдельные файлы в следующих форматах: • Графических: BMP, JPEG, GIF, PDF и т. д. • Web : HTML, MHT. • Текстовых: RTF, CSV, TXT. • Табличном: XLS.

Спасибо за внимание
