Автоматизированная система комплексного учета энергоресурсов «Водоприбор учет»
Автоматизированная система комплексного учета энергоресурсов «Водоприбор учет» - это полностью беспроводная система, включающая индивидуальные и общедомовые приборы учета коммунальных ресурсов, оснащенные импульсными выходами для передачи данных, различные ретрансляторы, концентраторы и программное обеспечение сбора и обработки данных. Информация от приборов учета автоматически с заданной периодичностью передается по радиоканалу на концентраторы, а затем по удаленным каналам связи (GPRS/GSM 900/1800 МГц) в систему обработки данных. Считывание данных использует интерфейс RS 485. Система моментально реагирует на состояние сетей, при этом коммунальные службы получают в реальном времени не только данные о расходе, но и сообщения о возникших проблемах на обслуживаемых объектах (протечки или разрыв труб, вандализм, попытки незаконного присоединения и пр. ) в момент их возникновения.

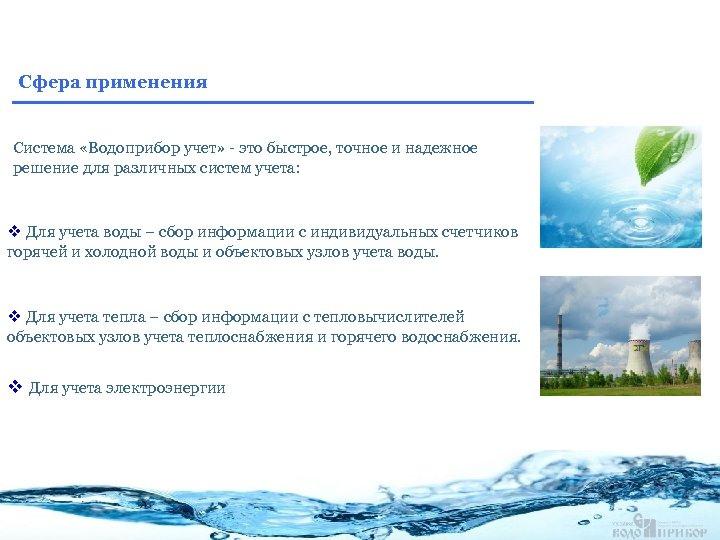

Сфера применения Система «Водоприбор учет» - это быстрое, точное и надежное решение для различных систем учета: v Для учета воды – сбор информации с индивидуальных счетчиков горячей и холодной воды и объектовых узлов учета воды. v Для учета тепла – сбор информации с тепловычислителей объектовых узлов учета теплоснабжения и горячего водоснабжения. v Для учета электроэнергии

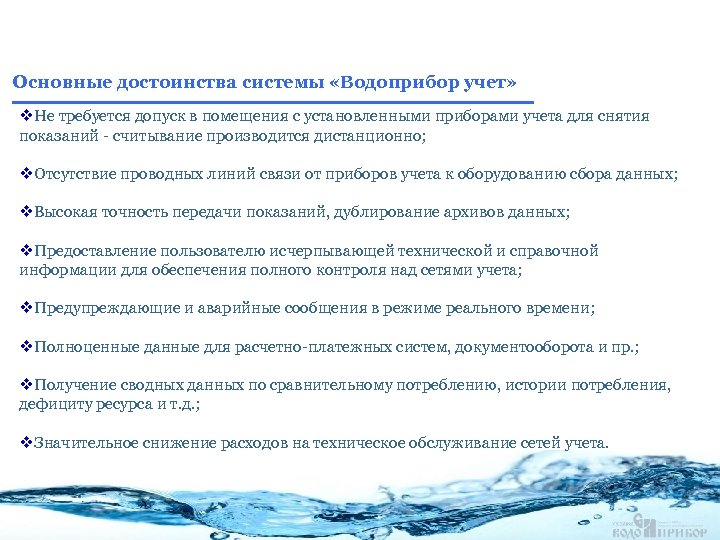

Основные достоинства системы «Водоприбор учет» v. Не требуется допуск в помещения с установленными приборами учета для снятия показаний - считывание производится дистанционно; v. Отсутствие проводных линий связи от приборов учета к оборудованию сбора данных; v. Высокая точность передачи показаний, дублирование архивов данных; v. Предоставление пользователю исчерпывающей технической и справочной информации для обеспечения полного контроля над сетями учета; v. Предупреждающие и аварийные сообщения в режиме реального времени; v. Полноценные данные для расчетно-платежных систем, документооборота и пр. ; v. Получение сводных данных по сравнительному потреблению, истории потребления, дефициту ресурса и т. д. ; v. Значительное снижение расходов на техническое обслуживание сетей учета.
Описание компонентов системы Измерительное оборудование Счетчики воды Счетчик тепловой энергии Ирвикон ТС 200

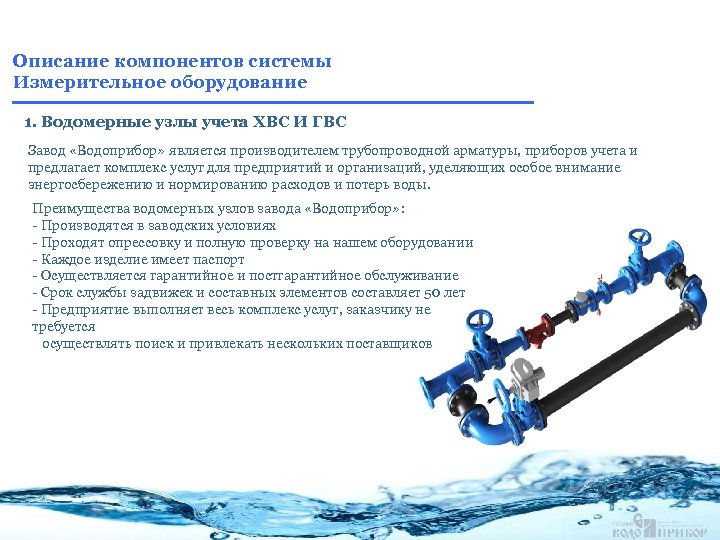

Описание компонентов системы Измерительное оборудование 1. Водомерные узлы учета ХВС И ГВС Завод «Водоприбор» является производителем трубопроводной арматуры, приборов учета и предлагает комплекс услуг для предприятий и организаций, уделяющих особое внимание энергосбережению и нормированию расходов и потерь воды. Преимущества водомерных узлов завода «Водоприбор» : - Производятся в заводских условиях - Проходят опрессовку и полную проверку на нашем оборудовании - Каждое изделие имеет паспорт - Осуществляется гарантийное и постгарантийное обслуживание - Срок службы задвижек и составных элементов составляет 50 лет - Предприятие выполняет весь комплекс услуг, заказчику не требуется осуществлять поиск и привлекать нескольких поставщиков

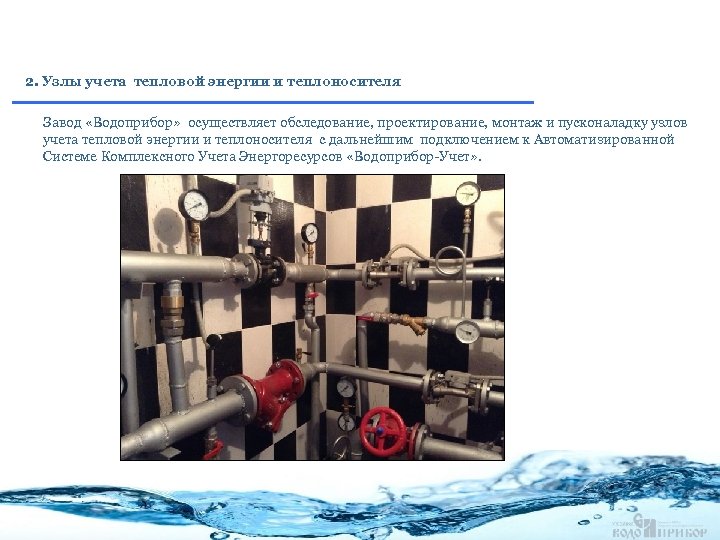

2. Узлы учета тепловой энергии и теплоносителя Завод «Водоприбор» осуществляет обследование, проектирование, монтаж и пусконаладку узлов учета тепловой энергии и теплоносителя с дальнейшим подключением к Автоматизированной Системе Комплексного Учета Энергоресурсов «Водоприбор-Учет» .
Общая архитектура автоматизированной беспроводной системы сбора и обработки данных коммерческого общедомового учета и контроля холодного водоснабжения в многоквартирных жилых домах.

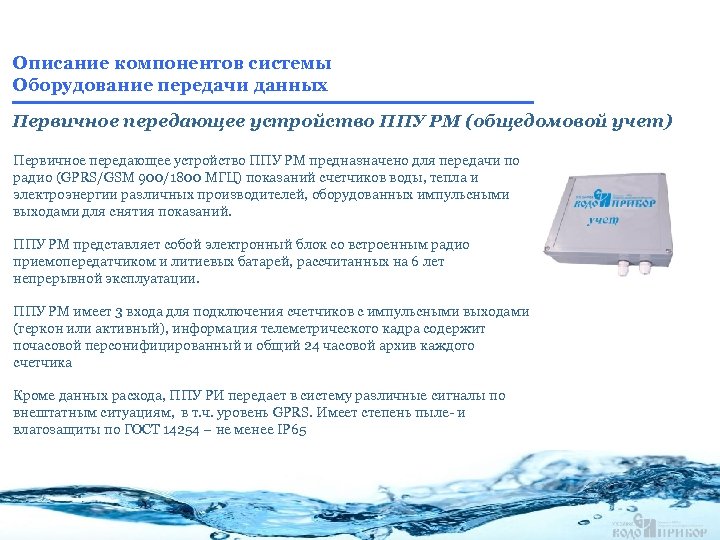

Описание компонентов системы Оборудование передачи данных Первичное передающее устройство ППУ РМ (общедомовой учет) Первичное передающее устройство ППУ РМ предназначено для передачи по радио (GPRS/GSM 900/1800 МГЦ) показаний счетчиков воды, тепла и электроэнергии различных производителей, оборудованных импульсными выходами для снятия показаний. ППУ РМ представляет собой электронный блок со встроенным радио приемопередатчиком и литиевых батарей, рассчитанных на 6 лет непрерывной эксплуатации. ППУ РМ имеет 3 входа для подключения счетчиков с импульсными выходами (геркон или активный), информация телеметрического кадра содержит почасовой персонифицированный и общий 24 часовой архив каждого счетчика Кроме данных расхода, ППУ РИ передает в систему различные сигналы по внештатным ситуациям, в т. ч. уровень GPRS. Имеет степень пыле- и влагозащиты по ГОСТ 14254 – не менее IP 65
Описание компонентов системы Оборудование передачи данных Первичное передающее устройство ППУ РК (поквартирный учет) Первичное передающее устройство ППУ РК предназначено для передачи по радиоканалу показаний от счетчиков воды, тепла и электроэнергии различных производителей, оборудованных импульсными выходами. ППУ РК представляет собой электронный блок со встроенным радио приемопередатчиком и литиевой батареей, рассчитанной на 6 лет непрерывной эксплуатации. ППУ РК имеет 2 входа для подключения счетчиков с импульсными выходами (геркон или активный), способ передачи – радиоканал (868 МГц). Периодичность передачи данных составляет 1 час. ППУ РК имеет степень пыле- и влагозащиты по ГОСТ 14254 – не менее IP 65
Описание компонентов системы Оборудование передачи данных Вторичное приемно-передающее устройство ВППУ РМ ( поквартирный учет) Вторичное приемно-передающее устройство ВППУ РМ предназначено для сбора показаний по радиоканалу 868 МГц с радиоинтерфейсных устройств системы «Водоприбор Учет» таких как: первичные передающие устройства сбора информации с квартирных счетчиков воды, газа (ППУ РК), датчиков температуры и влажности, распределителей тепла. ВППУ РМ имеет возможность передачи собранной информации на сервер по интерфейсу. GPRS/GSM 900/1800 МГц с привязкой к реальному времени. ВППУ РМ имеет 32 радиоканальных входа с возможностью расширения, периодичность передачи данных на сервер – один раз в сутки, при отсутствии подтверждения приема производится повтор передачи. Глубина архива данных ВППУ РМ – три месяца ВППУ РМ имеет степень пыле- и влагозащиты по ГОСТ 14254 – не менее IP 65
Мобильная система сбора данных «Водоприбор учет мобиль» Мобильная система съема показаний с приборов учета энергоресурсов «Водоприбор-учет Мобиль» (далее Система), предназначена для дистанционного съема текущих показаний с приборов учета энергоресурсов имеющих импульсный выход, подключенных к приборам ППУ-РК-02, в зоне прямого радиодоступа устройств ВППУ-РК-01 и ППУ-РК-02. Система является мобильной и работает в режиме «Обходчик» .

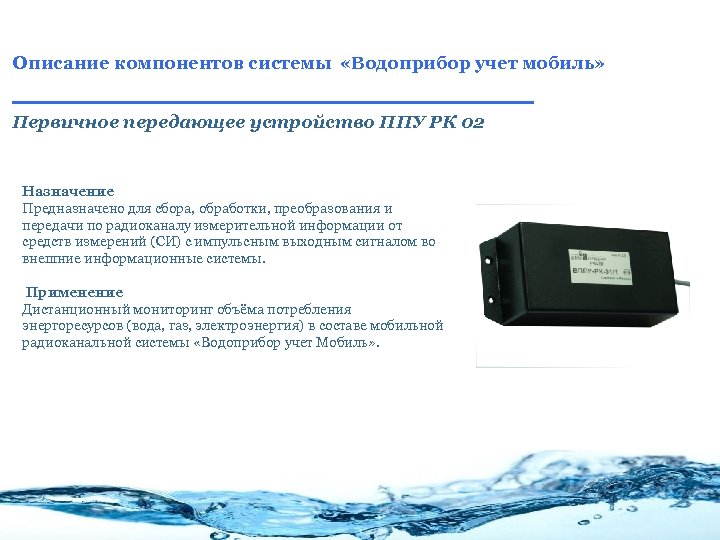

Описание компонентов системы «Водоприбор учет мобиль» Первичное передающее устройство ППУ РК 02 Назначение Предназначено для сбора, обработки, преобразования и передачи по радиоканалу измерительной информации от средств измерений (СИ) с импульсным выходным сигналом во внешние информационные системы. Применение Дистанционный мониторинг объёма потребления энергоресурсов (вода, газ, электроэнергия) в составе мобильной радиоканальной системы «Водоприбор учет Мобиль» .
Описание компонентов системы «Водоприбор учет мобиль» Вторичное приемно-передающее устройство ВППУ РК 01 Вторичное приемо-передающее устройство ВППУ-РК-01 (далее - Устройство) предназначено для сбора по радиоканалу измерительной информации от средств измерений (СИ) посредством приема радиотелеметрической информации от устройств ППУ-РК, подключенных к СИ, и передачи ее во внешние информационные системы с использованием USB интерфейса и (или) GPRS модема.

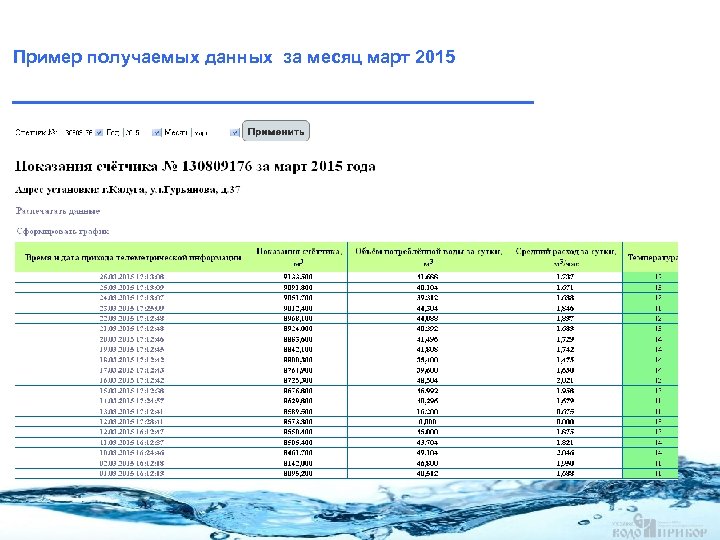

Пример получаемых данных за месяц март 2015

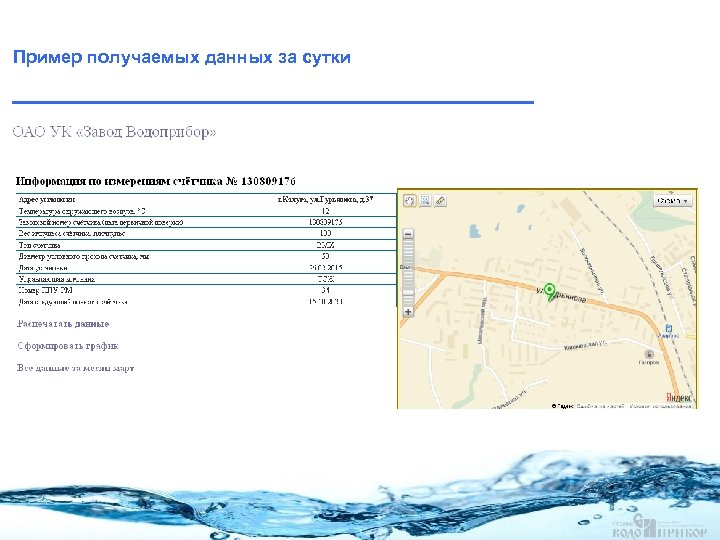

Пример получаемых данных за сутки

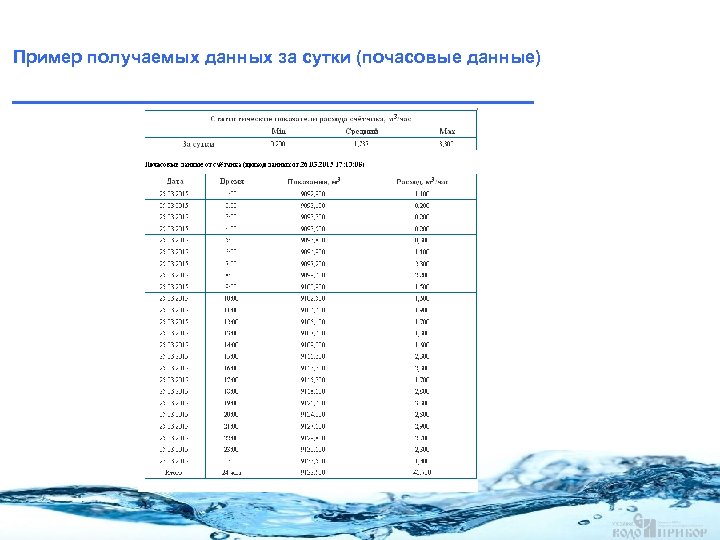

Пример получаемых данных за сутки (почасовые данные)

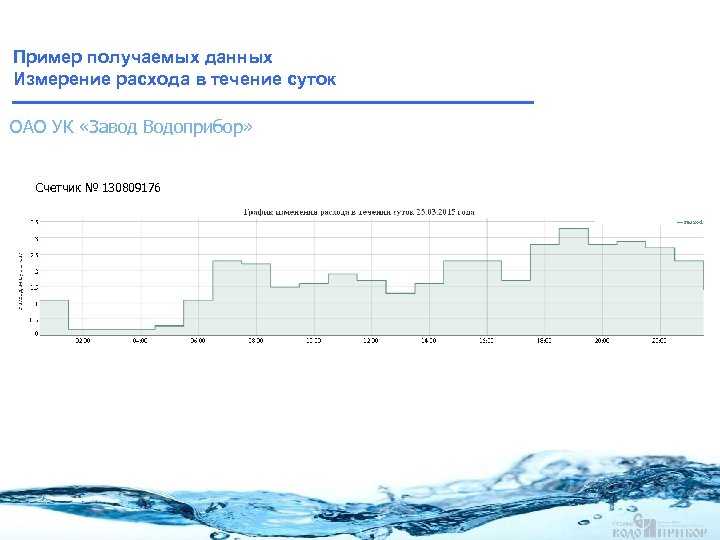

Пример получаемых данных Измерение расхода в течение суток ОАО УК «Завод Водоприбор» Счетчик № 130809176
Пример получаемых данных Измерение расхода в течение суток (пример динамики с аварийной ситуацией)

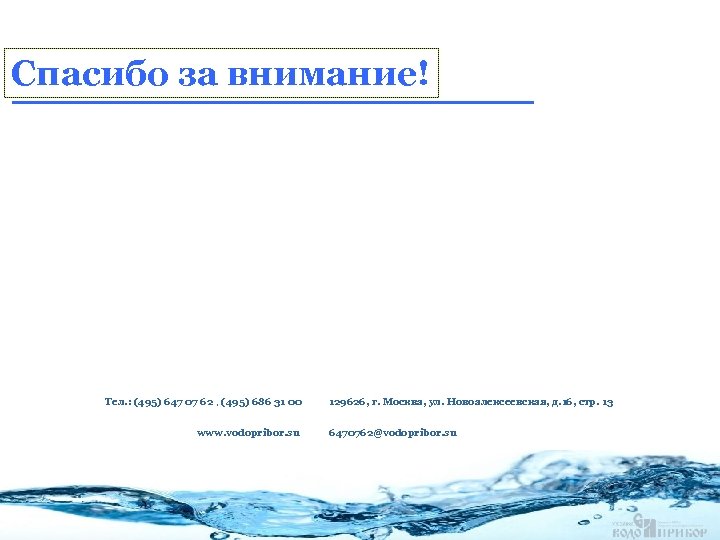

Спасибо за внимание! Тел. : (495) 647 07 62 , (495) 686 31 00 www. vodopribor. su 129626, г. Москва, ул. Новоалексеевская, д. 16, стр. 13 6470762@vodopribor. su
