Автоматизированная система индивидуального дозиметрического контроля (АСИДК) ООО НПП «РАДИКО» Глень Дмитрий Автоматизированная система индивидуального дозиметрического контроля (АСИДК) ООО НПП «РАДИКО» Глень Дмитрий

Цели АСИДК • • • Контроль и учет индивидуальных доз облучения персонала предприятия; Повышение Цели АСИДК • • • Контроль и учет индивидуальных доз облучения персонала предприятия; Повышение качества ведения ИДК внешнего и внутреннего облучения персонала в области соблюдения принятых норм и правил радиационной безопасности; Учет лиц из числа персонала, подвергшихся облучению выше установленных пределов; Информационный обмен между предприятиями об успешной практике в области разработки защитных мероприятий и снижению доз персонала при проведении радиационно-опасных работ; Уменьшение ошибочных действий связанных с человеческим фактором.

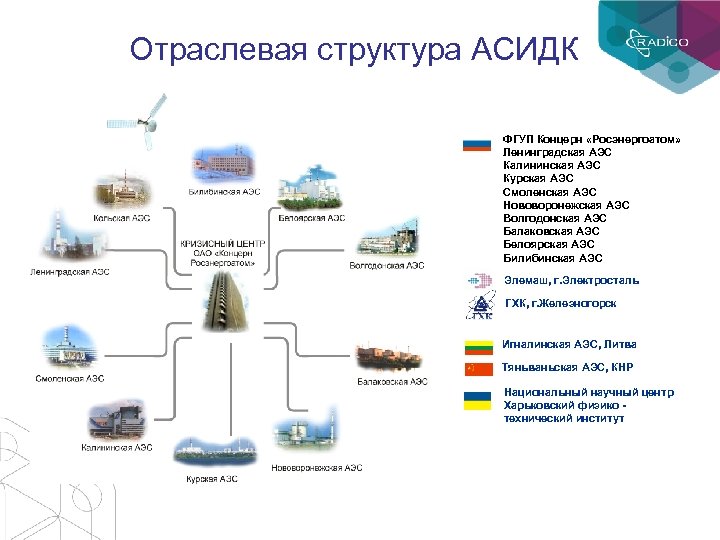

Отраслевая структура АСИДК ФГУП Концерн «Росэнергоатом» Ленинградская АЭС Калининская АЭС Курская АЭС Смоленская АЭС Отраслевая структура АСИДК ФГУП Концерн «Росэнергоатом» Ленинградская АЭС Калининская АЭС Курская АЭС Смоленская АЭС Нововоронежская АЭС Волгодонская АЭС Балаковская АЭС Белоярская АЭС Билибинская АЭС Элемаш, г. Электросталь ГХК, г. Железногорск Игналинская АЭС, Литва Тяньваньская АЭС, КНР Национальный научный центр Харьковский физико технический институт

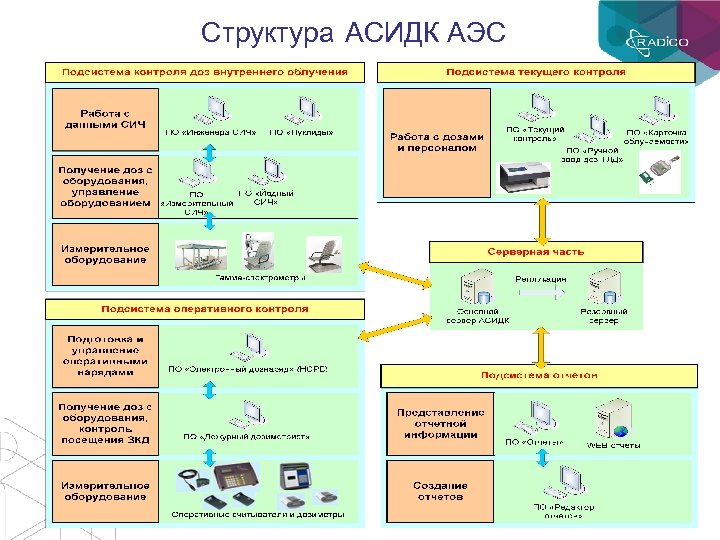

Структура АСИДК АЭС Структура АСИДК АЭС

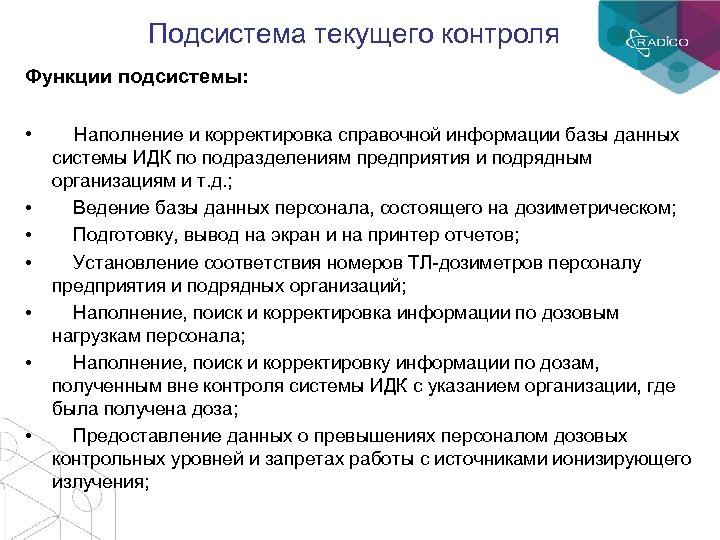

Подсистема текущего контроля Функции подсистемы: • Наполнение и корректировка справочной информации базы данных • Подсистема текущего контроля Функции подсистемы: • Наполнение и корректировка справочной информации базы данных • • • системы ИДК по подразделениям предприятия и подрядным организациям и т. д. ; Ведение базы данных персонала, состоящего на дозиметрическом; Подготовку, вывод на экран и на принтер отчетов; Установление соответствия номеров ТЛ-дозиметров персоналу предприятия и подрядных организаций; Наполнение, поиск и корректировка информации по дозовым нагрузкам персонала; Наполнение, поиск и корректировку информации по дозам, полученным вне контроля системы ИДК с указанием организации, где была получена доза; Предоставление данных о превышениях персоналом дозовых контрольных уровней и запретах работы с источниками ионизирующего излучения;

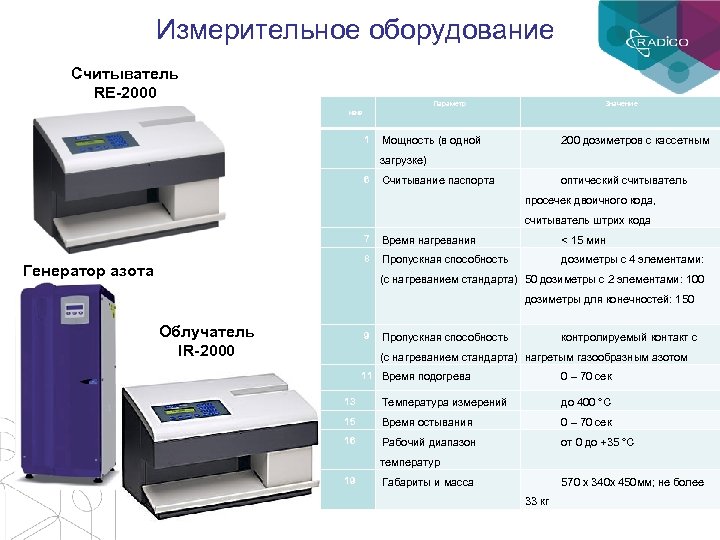

Измерительное оборудование Считыватель RE-2000 Параметр Значение №№ 1 Мощность (в одной 200 дозиметров с Измерительное оборудование Считыватель RE-2000 Параметр Значение №№ 1 Мощность (в одной 200 дозиметров с кассетным загрузке) 6 Считывание паспорта оптический считыватель просечек двоичного кода, считыватель штрих кода 7 < 15 мин 8 Генератор азота Время нагревания Пропускная способность дозиметры с 4 элементами: (с нагреванием стандарта) 50 дозиметры с 2 элементами: 100 дозиметры для конечностей: 150 Облучатель IR-2000 9 Пропускная способность контролируемый контакт с (с нагреванием стандарта) нагретым газообразным азотом 11 Время подогрева 0 – 70 сек 13 Температура измерений до 400 °C 15 Время остывания 0 – 70 сек 16 Рабочий диапазон от 0 до +35 °C температур 19 Габариты и масса 570 х 340 х 450 мм; не более 33 кг

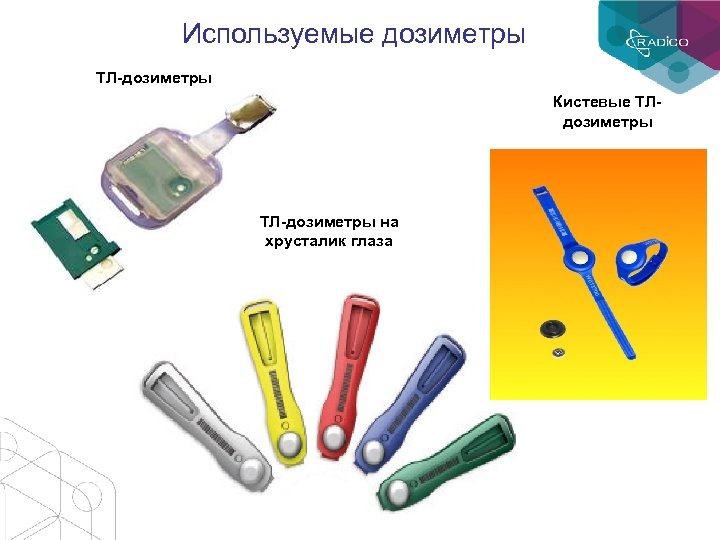

Используемые дозиметры ТЛ-дозиметры Кистевые ТЛдозиметры ТЛ-дозиметры на хрусталик глаза Используемые дозиметры ТЛ-дозиметры Кистевые ТЛдозиметры ТЛ-дозиметры на хрусталик глаза

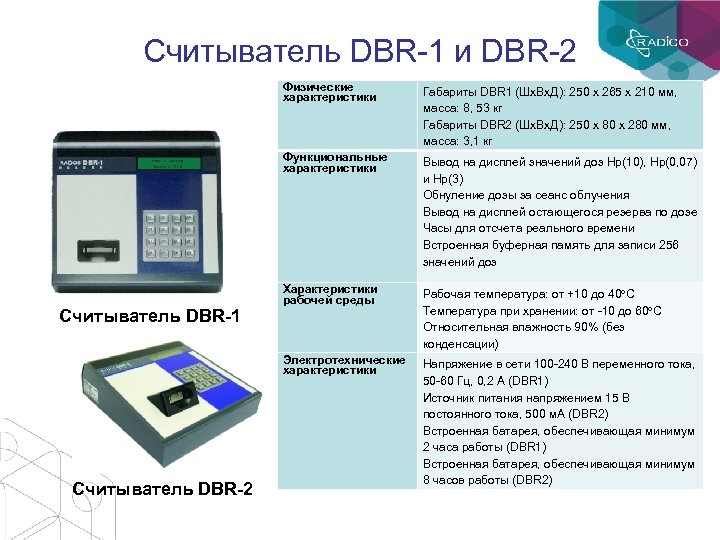

Считыватель DBR-1 и DBR-2 Физические характеристики Функциональные характеристики Считыватель DBR-2 Вывод на дисплей значений Считыватель DBR-1 и DBR-2 Физические характеристики Функциональные характеристики Считыватель DBR-2 Вывод на дисплей значений доз Hp(10), Hp(0, 07) и Hр(3) Обнуление дозы за сеанс облучения Вывод на дисплей остающегося резерва по дозе Часы для отсчета реального времени Встроенная буферная память для записи 256 значений доз Характеристики рабочей среды Рабочая температура: от +10 до 40 о. С Температура при хранении: от -10 до 60 о. С Относительная влажность 90% (без конденсации) Электротехнические характеристики Считыватель DBR-1 Габариты DBR 1 (Шх. Вх. Д): 250 х 265 х 210 мм, масса: 8, 53 кг Габариты DBR 2 (Шх. Вх. Д): 250 х 80 х 280 мм, масса: 3, 1 кг Напряжение в сети 100 -240 В переменного тока, 50 -60 Гц, 0, 2 А (DBR 1) Источник питания напряжением 15 В постоянного тока, 500 м. А (DBR 2) Встроенная батарея, обеспечивающая минимум 2 часа работы (DBR 1) Встроенная батарея, обеспечивающая минимум 8 часов работы (DBR 2)

Дозиметр DIS-1 Регистрируемое излучение: Тип детектора: Гамма, бета, рентгеновское Энергетический диапазон: Диапазон измеряемой дозы: Дозиметр DIS-1 Регистрируемое излучение: Тип детектора: Гамма, бета, рентгеновское Энергетический диапазон: Диапазон измеряемой дозы: Hp(10): 15 кэ. В-9 Мэ. В Энергетический отклик: ± 30 % между 15 кэ. В-9 ± 30 % для фотонов 6 кэ. В и Мэ. В. выше. (напр. Cs-137, в среднем +10…-50% для бета, 662 кэ. В) E, ср=200 -800 кэ. В Источник питания: Считывание дозы: Для измерения не требуется источника питания Через 14 -контактный разъем с помощью считывателя DBR Температурный диапазон: Работа: от минус 10 ºC до +50 ºC. Отжиг: до 65 ºC, макс 48 ч/сброс Хранение: от минус 20 ºC до +60 ºC Влажность: Корпус: до 90% относительной влажности Выдерживает многократное падение с высоты 1 метр на бетонную поверхность. Алюминиевый пристегиваемый держатель Класс защиты: Размеры: Вес: IP 67 (водонепроницаемый) 41 × 44 × 12 мм 3, в держателе 47(95) × 49 × 13 мм 3 24 г (в держателе 43 г). Три* TMDIS (Direct Ion Storage) детектора, и два* MOSFET детектора Hp(0. 07): фотоны 6 кэ. В и выше бета: 240 кэ. В-2. 2 Мэ. В 1 мк. Зв – 1 Зв 10 мк. Зв – 1 Зв (0. 1 мбэр – 100 мбэр). (1 мбэр – 100 мбэр) Частично до **40 Зв (4000 бэр)

Дозиметр DIS-1 H 3 Регистрируемое излучение: Гамма, бета, рентгеновское Тип детектора: Три* TMDIS (Direct Дозиметр DIS-1 H 3 Регистрируемое излучение: Гамма, бета, рентгеновское Тип детектора: Три* TMDIS (Direct Ion Storage) детектора, и два* MOSFET детектора Энергетический диапазон: Hp(10): 15 кэ. В-9 Мэ. В Hp(3): фотоны 15 кэ. В и выше бета: 2. 2 Мэ. В Диапазон измеряемой дозы: 1 мк. Зв – 1 Зв (0. 1 мбэр – 100 мбэр). Частично до **40 Зв (4000 бэр). 10 мк. Зв – 1 Зв (1 мбэр – 100 мбэр) Частично до **40 Зв (4000 бэр) Эффективный диапазон измеряемой дозы: 10 мк. Зв – 1 Зв (1 мбэр – 100 мбэр). Частично до **40 Зв (4000 бэр). 100 мк. Зв – 1 Зв (10 мбэр – 100 мбэр) Частично до **40 Зв (4000 бэр) Источник питания: Считывание дозы: Для измерения не требуется источника питания Через 14 -контактный разъем с помощью считывателя DBR Температурный диапазон: Работа: от минус 10 ºC до +50 ºC. Отжиг: до 65 ºC, макс 48 ч/сброс Хранение: от минус 20 ºC до +60 ºC Влажность: Корпус: до 90% относительной влажности Выдерживает многократное падение с высоты 1 метр на бетонную поверхность. Алюминиевый пристегиваемый держатель Класс защиты: Размеры: Вес: IP 67 (водонепроницаемый) 41 × 44 × 12 мм 3, в держателе 47(95) × 49 × 13 мм 3 24 г (в держателе 43 г).

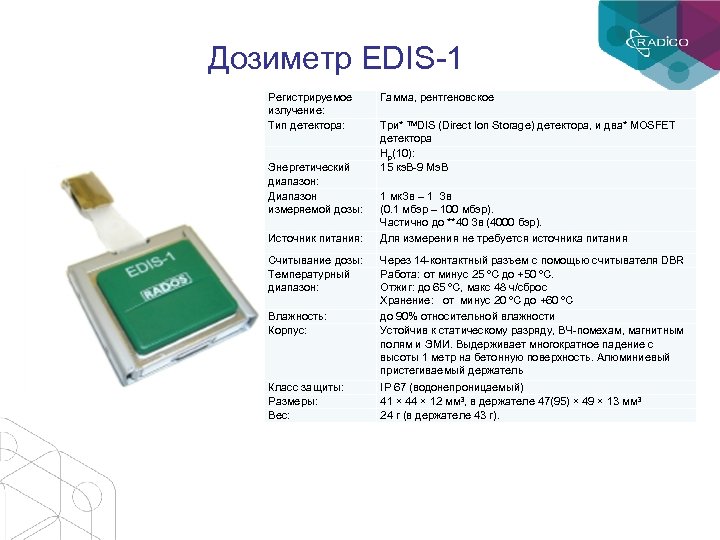

Дозиметр EDIS-1 Регистрируемое излучение: Тип детектора: Энергетический диапазон: Диапазон измеряемой дозы: Источник питания: Считывание Дозиметр EDIS-1 Регистрируемое излучение: Тип детектора: Энергетический диапазон: Диапазон измеряемой дозы: Источник питания: Считывание дозы: Температурный диапазон: Влажность: Корпус: Класс защиты: Размеры: Вес: Гамма, рентгеновское Три* TMDIS (Direct Ion Storage) детектора, и два* MOSFET детектора Hp(10): 15 кэ. В-9 Мэ. В 1 мк. Зв – 1 Зв (0. 1 мбэр – 100 мбэр). Частично до **40 Зв (4000 бэр). Для измерения не требуется источника питания Через 14 -контактный разъем с помощью считывателя DBR Работа: от минус 25 ºC до +50 ºC. Отжиг: до 65 ºC, макс 48 ч/сброс Хранение: от минус 20 ºC до +60 ºC до 90% относительной влажности Устойчив к статическому разряду, ВЧ-помехам, магнитным полям и ЭМИ. Выдерживает многократное падение с высоты 1 метр на бетонную поверхность. Алюминиевый пристегиваемый держатель IP 67 (водонепроницаемый) 41 × 44 × 12 мм 3, в держателе 47(95) × 49 × 13 мм 3 24 г (в держателе 43 г).

Подсистема оперативного контроля Функции подсистемы: • • Наполнение и корректировка справочной информации базы данных Подсистема оперативного контроля Функции подсистемы: • • Наполнение и корректировка справочной информации базы данных АСИДК по помещениям, оборудованию и т. д. ; Наполнение, поиск и корректировку информации по дозиметрическим нарядам в соответствии с требованиями, предъявляемыми при заполнении стандартного бланка; Печать бланка дозиметрического наряда с занесенной информацией; Подготовка, вывод на экран и на принтер отчетов по оперативному контролю; Автоматизация процедуры допуска персонала к производству радиационно-опасных работ по дозиметрическим нарядам и распоряжениям; Регистрация посещения зоны контролируемого доступа персоналом предприятия; Регистрация оперативных доз, полученных персоналом при работе в зоне контролируемого доступа; Программирование уставок предупредительной сигнализации прямопоказывающих дозиметров в соответствии с разрешенной дозой и параметрами радиационной обстановки в месте производства работ.

Подсистема оперативного контроля АРМ «Дежурный дозиметрист» 10 сек. LDM-2000 запрет или допуск в ЗКД Подсистема оперативного контроля АРМ «Дежурный дозиметрист» 10 сек. LDM-2000 запрет или допуск в ЗКД ADR-1 выход из ЗКД БД ИДК DMC-2000 РАД-72 доза, полученная в ЗКД подсистема оперативного контроля 4 сек. запрет или разрешение на работу с ИИИ

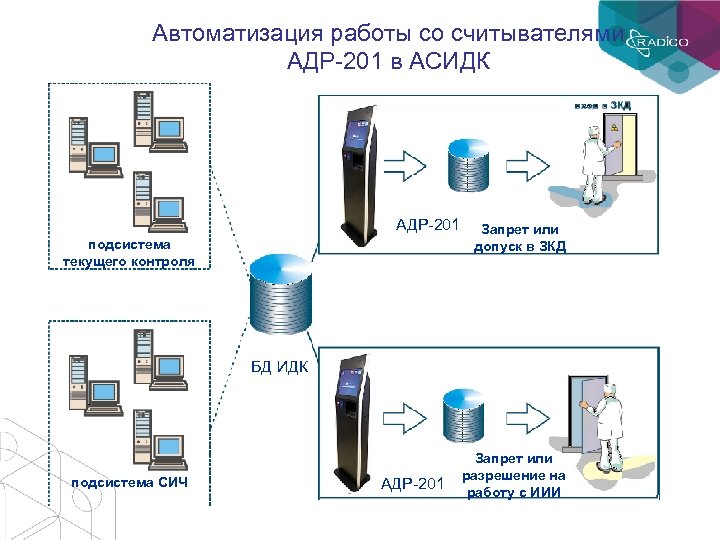

Автоматизация работы со считывателями АДР-201 в АСИДК АДР-201 подсистема текущего контроля Запрет или допуск Автоматизация работы со считывателями АДР-201 в АСИДК АДР-201 подсистема текущего контроля Запрет или допуск в ЗКД БД ИДК подсистема СИЧ АДР-201 Запрет или разрешение на работу с ИИИ

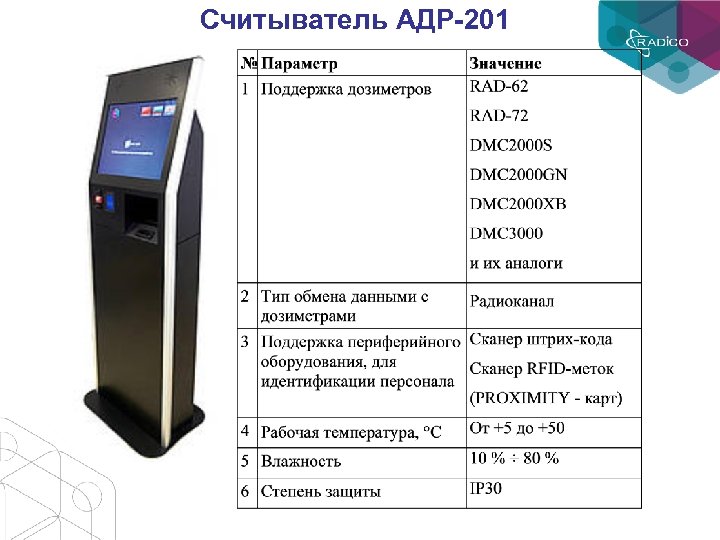

Считыватель АДР-201 Считыватель АДР-201

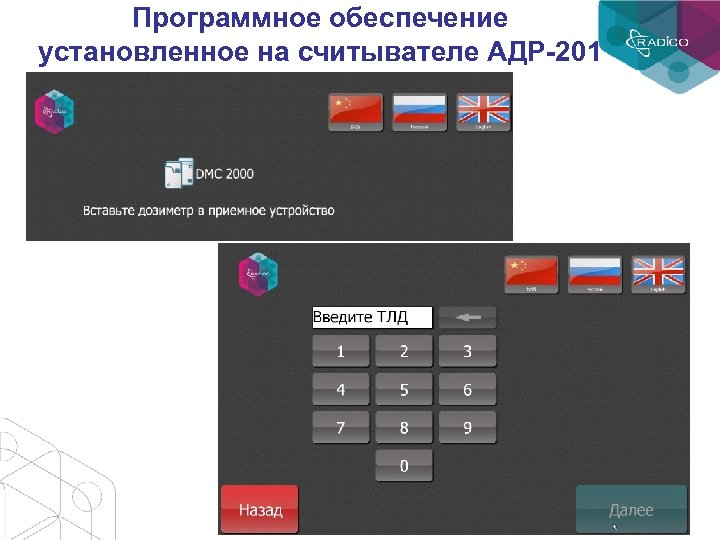

Программное обеспечение установленное на считывателе АДР-201 Программное обеспечение установленное на считывателе АДР-201

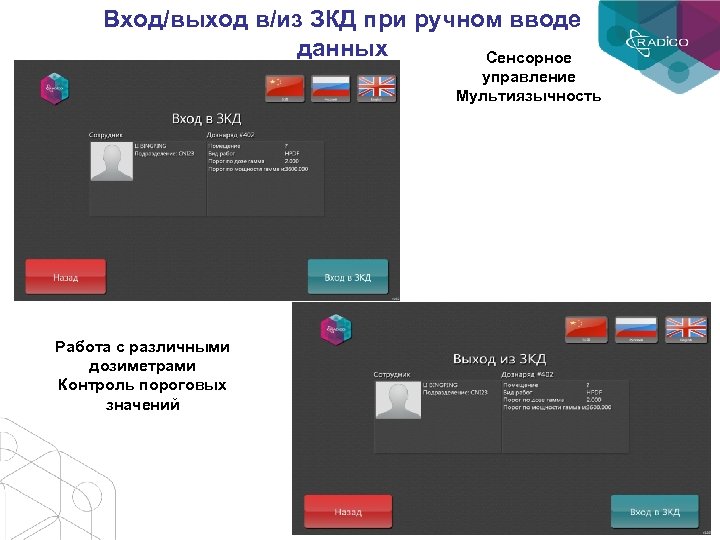

Вход/выход в/из ЗКД при ручном вводе данных Сенсорное управление Мультиязычность Работа с различными дозиметрами Вход/выход в/из ЗКД при ручном вводе данных Сенсорное управление Мультиязычность Работа с различными дозиметрами Контроль пороговых значений

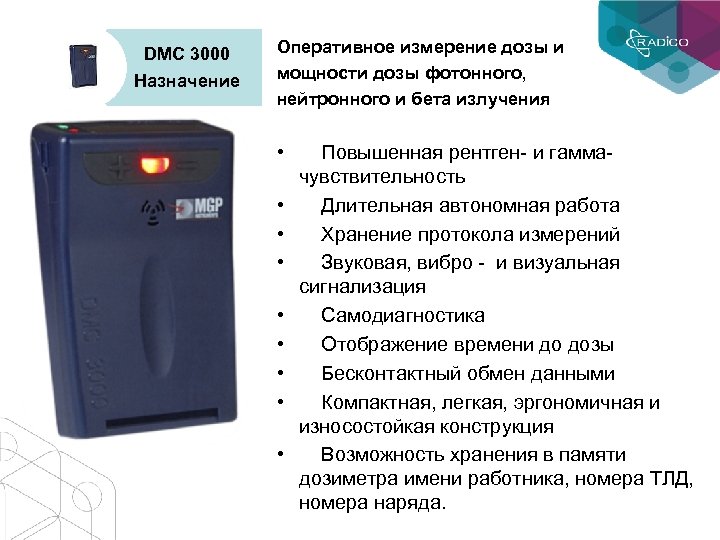

DMC 3000 Назначение Оперативное измерение дозы и мощности дозы фотонного, нейтронного и бета излучения DMC 3000 Назначение Оперативное измерение дозы и мощности дозы фотонного, нейтронного и бета излучения • Повышенная рентген- и гаммачувствительность • Длительная автономная работа • Хранение протокола измерений • Звуковая, вибро - и визуальная сигнализация • Самодиагностика • Отображение времени до дозы • Бесконтактный обмен данными • Компактная, легкая, эргономичная и износостойкая конструкция • Возможность хранения в памяти дозиметра имени работника, номера ТЛД, номера наряда.

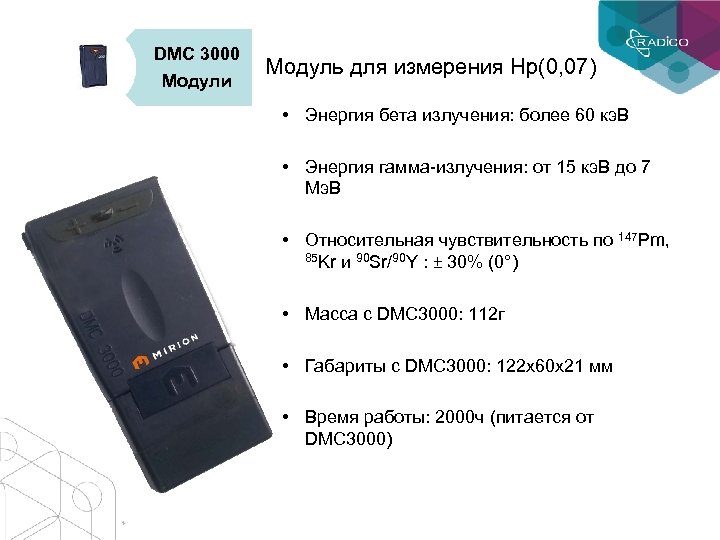

DMC 3000 Модули Модуль для измерения Hp(0, 07) • Энергия бета излучения: более 60 DMC 3000 Модули Модуль для измерения Hp(0, 07) • Энергия бета излучения: более 60 кэ. В • Энергия гамма-излучения: от 15 кэ. В до 7 Мэ. В • Относительная чувствительность по 147 Pm, 85 Kr и 90 Sr/90 Y : ± 30% (0°) • Масса с DMC 3000: 112 г • Габариты с DMC 3000: 122 х60 х21 мм • Время работы: 2000 ч (питается от DMC 3000)

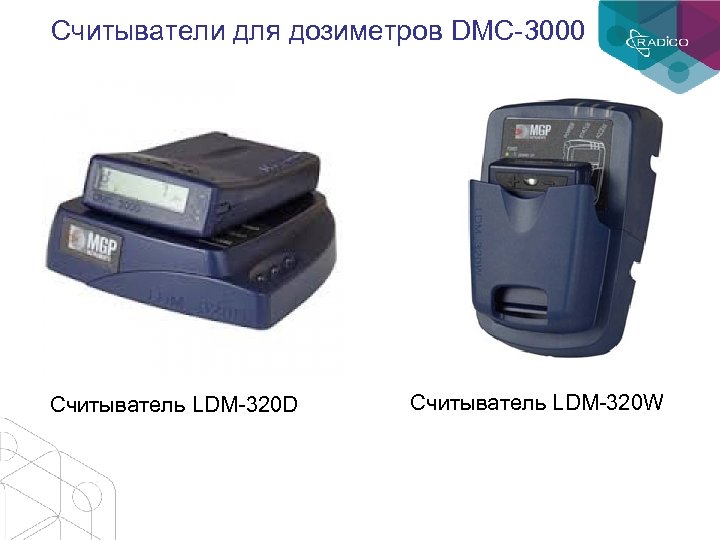

Считыватели для дозиметров DMC-3000 Считыватель LDM-320 D Считыватель LDM-320 W Считыватели для дозиметров DMC-3000 Считыватель LDM-320 D Считыватель LDM-320 W

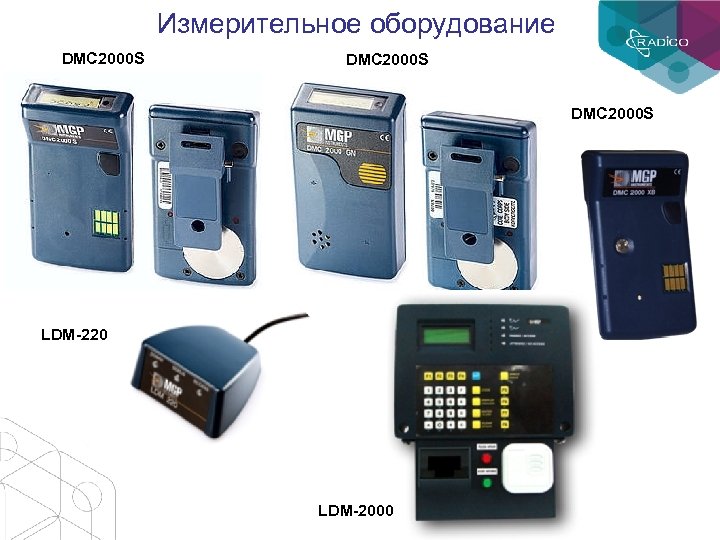

Измерительное оборудование DMC 2000 S LDM-220 LDM-2000 Измерительное оборудование DMC 2000 S LDM-220 LDM-2000

WRM 2 WRM 2

Кассетницы для дозиметров Внедрение электронной кассетницы «КАСКАД» Функции кассетницы: • Хранение индивидуальных дозиметров; • Кассетницы для дозиметров Внедрение электронной кассетницы «КАСКАД» Функции кассетницы: • Хранение индивидуальных дозиметров; • Санкционированный доступ к ячейкам дозиметров с помощью электронного пропуска; • Контроль загрязненности дозиметров; • Программирование оперативных дозиметров.

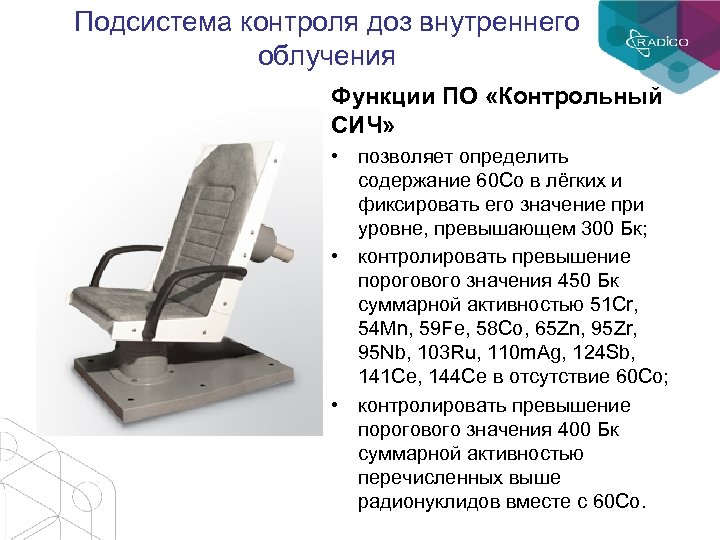

Подсистема контроля доз внутреннего облучения Функции ПО «Контрольный СИЧ» • позволяет определить содержание 60 Подсистема контроля доз внутреннего облучения Функции ПО «Контрольный СИЧ» • позволяет определить содержание 60 Co в лёгких и фиксировать его значение при уровне, превышающем 300 Бк; • контролировать превышение порогового значения 450 Бк суммарной активностью 51 Cr, 54 Mn, 59 Fe, 58 Co, 65 Zn, 95 Zr, 95 Nb, 103 Ru, 110 m. Ag, 124 Sb, 141 Ce, 144 Ce в отсутствие 60 Co; • контролировать превышение порогового значения 400 Бк суммарной активностью перечисленных выше радионуклидов вместе с 60 Co.

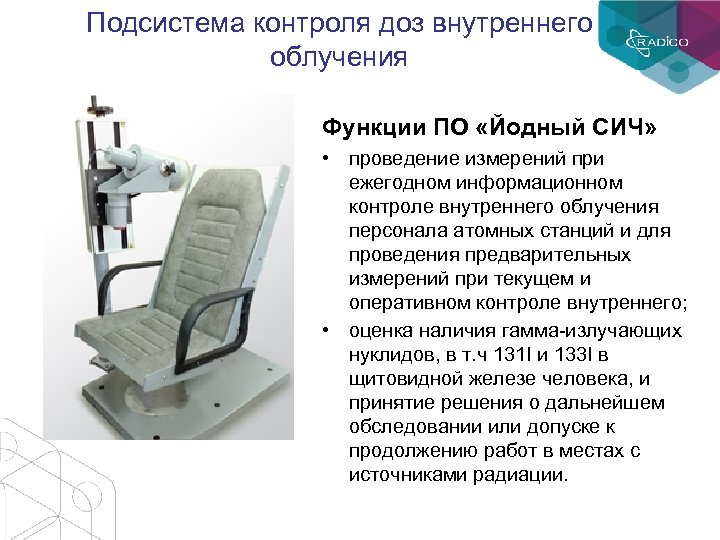

Подсистема контроля доз внутреннего облучения Функции ПО «Йодный СИЧ» • проведение измерений при ежегодном Подсистема контроля доз внутреннего облучения Функции ПО «Йодный СИЧ» • проведение измерений при ежегодном информационном контроле внутреннего облучения персонала атомных станций и для проведения предварительных измерений при текущем и оперативном контроле внутреннего; • оценка наличия гамма-излучающих нуклидов, в т. ч 131 I и 133 I в щитовидной железе человека, и принятие решения о дальнейшем обследовании или допуске к продолжению работ в местах с источниками радиации.

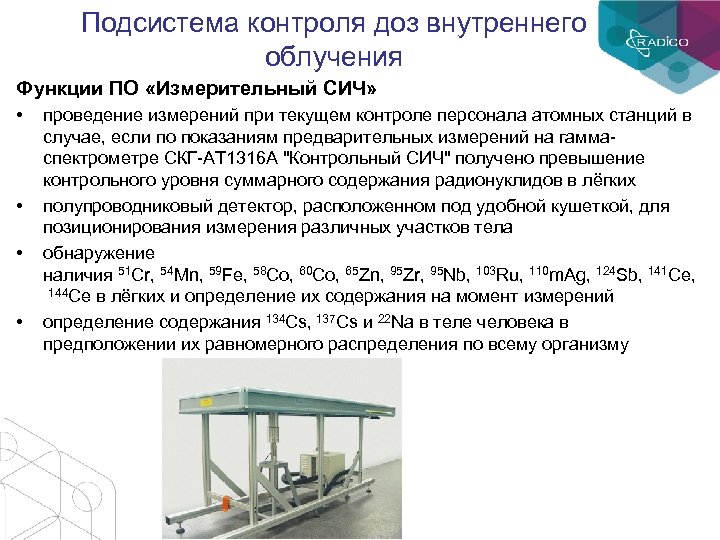

Подсистема контроля доз внутреннего облучения Функции ПО «Измерительный СИЧ» • • проведение измерений при Подсистема контроля доз внутреннего облучения Функции ПО «Измерительный СИЧ» • • проведение измерений при текущем контроле персонала атомных станций в случае, если по показаниям предварительных измерений на гаммаспектрометре СКГ-АТ 1316 А "Контрольный СИЧ" получено превышение контрольного уровня суммарного содержания радионуклидов в лёгких полупроводниковый детектор, расположенном под удобной кушеткой, для позиционирования измерения различных участков тела обнаружение наличия 51 Cr, 54 Mn, 59 Fe, 58 Co, 60 Co, 65 Zn, 95 Zr, 95 Nb, 103 Ru, 110 m. Ag, 124 Sb, 141 Ce, 144 Ce в лёгких и определение их содержания на момент измерений определение содержания 134 Cs, 137 Cs и 22 Na в теле человека в предположении их равномерного распределения по всему организму

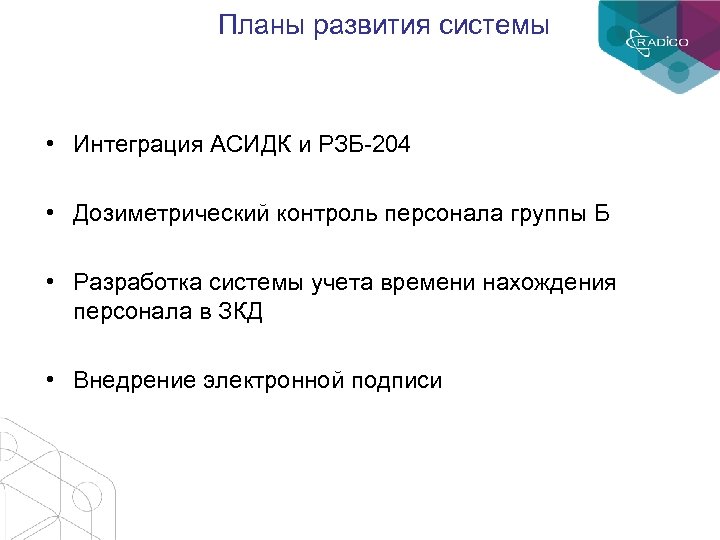

Планы развития системы • Интеграция АСИДК и РЗБ-204 • Дозиметрический контроль персонала группы Б Планы развития системы • Интеграция АСИДК и РЗБ-204 • Дозиметрический контроль персонала группы Б • Разработка системы учета времени нахождения персонала в ЗКД • Внедрение электронной подписи

СПАСИБО ЗА ВНИМАНИЕ! ООО НПП «РАДИКО» Глень Дмитрий Начальник отдела разработки программного обеспечения d. СПАСИБО ЗА ВНИМАНИЕ! ООО НПП «РАДИКО» Глень Дмитрий Начальник отдела разработки программного обеспечения d. [email protected] ru http: //www. radico. ru
