АВТОМАТИЗИРОВАННАЯ СИСТЕМА АСК ПС ООО «ИНФОТЭКС АТ» Предназначена для централизации сбора и обработки диагностической информации с линейных пунктов контроля подвижного состава

Что такое АСК ПС? • АСК ПС – это программно-аппаратный комплекс с распределенной структурой, объединяющий с помощью концентраторов информации типа КИ-6 М средства контроля ходовых частей подвижного состава линейных пунктов на всей железной дороге или в пределах отделения дороги • Пользователями автоматизированными рабочими местами любого центрального пункта контроля (АРМ ЦПК) АСК ПС могут быть все заинтересованные в оперативной информации работники железной дороги и департаментов ОАО «РЖД» , получившие доступ к репликациям АРМ ЦПК без права редактирования, то есть в режиме чтения

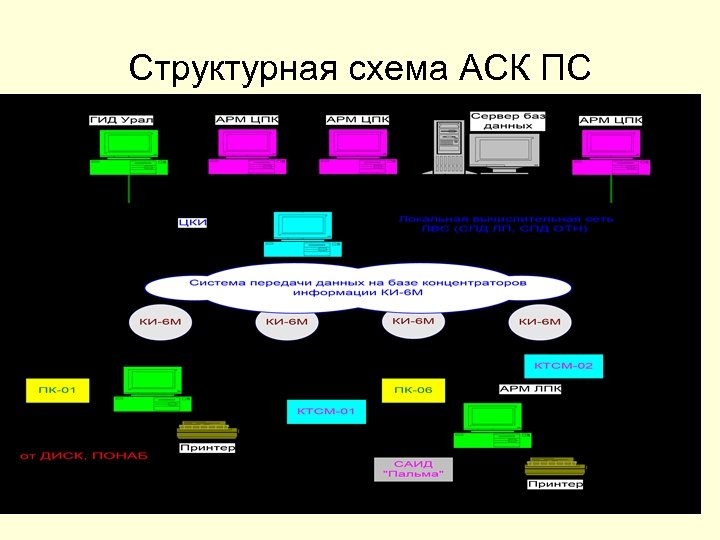

Структурная схема АСК ПС

Основные функциональные возможности АСК ПС • Отображение мнемосхемы железной дороги, отделения или участка железной дороги с параметрами настройки КТСМ • Список проследовавших за смену поездов по каждому пункту контроля с указанием времени проследования, количества секций локомотивов и вагонов в составе поезда • Точные координаты расположения в поезде неисправных ( «больных» подвижных единиц, колесных пар и буксовых узлов с указанием условных уровней дефектов в квантах и вида тревожной сигнализации (Тр. 0 {Д), Тр. 0 {П}, Тр. 0, Тр. 1, Тр. 2) • Мониторинг развития дефектов на участке безостановочного движения поезда по динамике нагрева букс или колес (Тр. 0{Д} • Результаты контрольной проверки неисправных узлов с указанием обнаруженных неисправностей

Скрытые по умолчанию функциональные возможности АСК ПС • Ведение статистики показаний за определенный период времени, архива проконтролированных поездов и событий не менее, чем за 3 последних месяца с возможностью представления необходимой информации по каждому пункту контроля за любую смену (в т. ч. скрытых показаний – ниже Тр. 0) • Учет выполнения регламентных работ по техническому обслуживанию средств контроля, порогов тревожной сигнализации АРМ ЛПК и данных калибровки приемо-усилительных трактов КТСМ • Возможность запроса в АСОУП натурного листа поезда (ТГНЛ), в том числе картотечных данных на каждый вагон по его инвентарному номеру

Новые функциональные возможности АСК ПС • Выдача графиков нагрева букс (ступиц колес) и скорости движения поезда на участке безостановочного движения и по каждому пункту контроля, графика температуры наружного воздуха, графика средних значений уровней нагрева букс по сторонам поезда за смену • Выдача метки на график исполненного движения (ГИД-Урал) • Расширенный режим поиска поезда и подвижной единицы (по заданным признакам) – локомотив, грузовой или пассажирский вагон, со стандартными тележками, буксовыми узлами и подшипниками или с узлами нового поколения (тележки ТВЗ, кассетные подшипники, подшипники в стадии приработки и др. ) • Параметры калибровки приемо-усилительных трактов КТСМ, а для КТСМ-02 (дополнительно) температурные режимы по объему напольной камеры КНМ-05 и в приемной капсуле

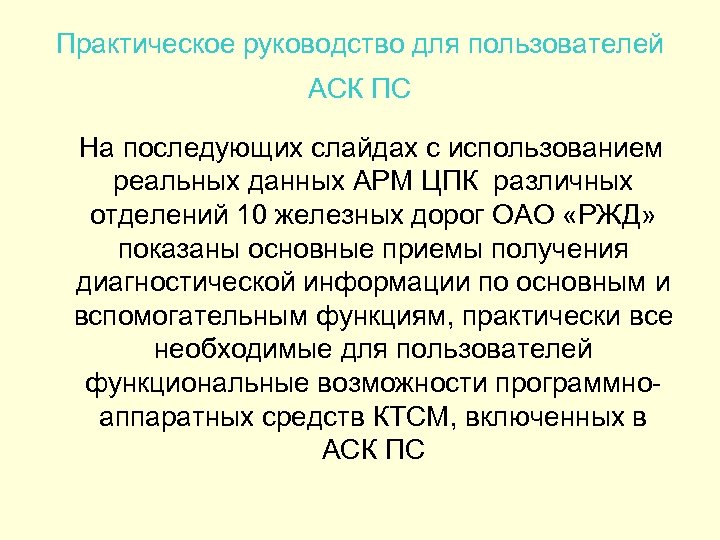

Практическое руководство для пользователей АСК ПС На последующих слайдах с использованием реальных данных АРМ ЦПК различных отделений 10 железных дорог ОАО «РЖД» показаны основные приемы получения диагностической информации по основным и вспомогательным функциям, практически все необходимые для пользователей функциональные возможности программноаппаратных средств КТСМ, включенных в АСК ПС

Общий вид АСК ПС на скоростном направлении САНКТ-ПЕТЕРБУРГ-МОСКВА Октябрьской ж. д. На экране АРМ ЦПК изображена схема нескольких участков железной дороги, оснащенных средствами контроля (СК) подвижного состава с наименованием станций, время проследования последнего поезда за смену (в прямоугольнике). При наличии показаний СК цветовая разметка прямоугольника изменяется в соответствии уровнем тревожной сигнализации.

Вход в меню пользователя (на примере Северной ж. д. ) • • Доступны: список пунктов контроля; статистика; архив; журнал; поиск; скрытые показания; справки; пороги; динамика; запросы в АСОУП; сведения о программе; показания на локомотивы; вагоны по вспомогательным камерам; вагоны, скрытые при коррекции порогов и др.

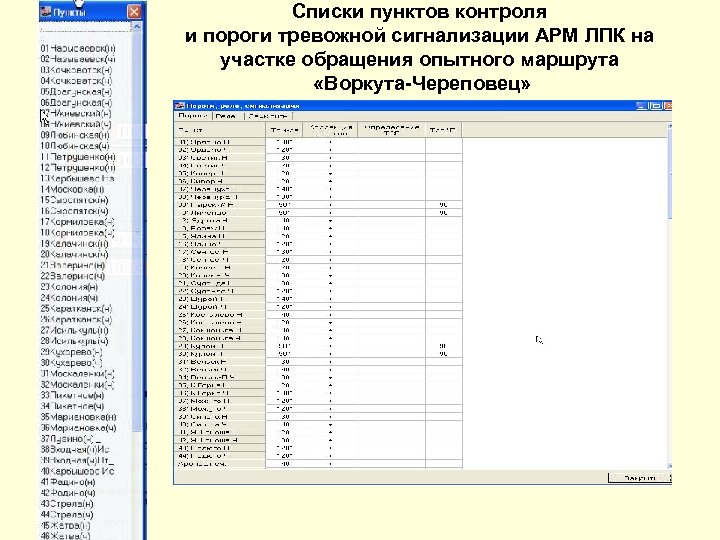

Списки пунктов контроля и пороги тревожной сигнализации АРМ ЛПК на участке обращения опытного маршрута «Воркута-Череповец»

Список «больных» вагонов за смену • В списке отображаются: время проследования поездов; наименование пункта контроля; порядковые номера «больных» подвижных единиц, в том числе отцепленных от поезда; уровни нагрева букс и ступиц колес с цветовой разметкой; вид тревоги; признаки подвижных единиц (локомотив, грузовой, пассажирский), тележек и буксовых узлов

Запрос данных по динамике нагрева букс на участке (пример с Приволжской ж. д. ) Задаем условия поиска -прирост уровней нагрева и отношений максимально нагретых букс к среднему значению остальных букс вагона - получаем листинг по двум смежным СТК (КТСМ)

Пример показаний КТСМ на повышенную динамику нагрева буксы на участке (НОД-3 Свердловской ж. д. ) Отметив поезд с «больным» вагоном, по двойному щелчку левой клавиши «мышки» получим листинг контролируемых параметров нагрева букс с возможностью выдачи графика скорости движения поезда на участке и уровней нагрева букс

Информация о поезде • • При наличии показаний СТК фиксируются: время контроля; графиковый номер и индекс поезда; схема состава; параметры нагрева всех букс. В режиме доступа к запросам в АСОУП, к сообщению 1042 и ТГНЛ можно уточнить историю вагона

Пример выдачи графиков скорости движения поезда и уровней нагрева буксовых узлов На верхнем графике цветными ломаными кривыми (см. вкладку справа внизу) отображаются: уровни нагрева букс подвижной единицы в квантах (ось значений слева) и скорость проследования поездом пунктов контроля (ось значений справа), а также данные о срабатывании тревожной сигнализации СК. На нижнем графике – параметр «Отн. » , характеризующий степень разброса уровней нагрева букс в вагоне. По оси абсцисс условные номера пунктов контроля (см. вкладку справа в верху с указанием времени проследования поездом каждого пункта контроля и наименования станции).

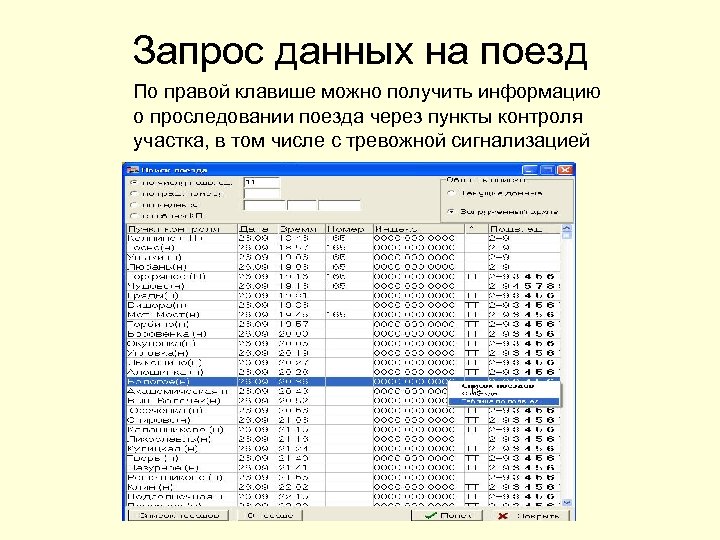

Запрос данных на поезд По правой клавише можно получить информацию о проследовании поезда через пункты контроля участка, в том числе с тревожной сигнализацией

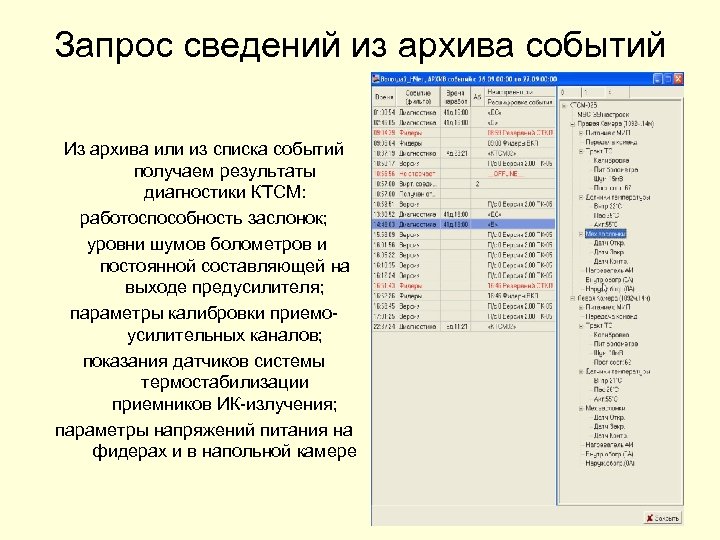

Запрос сведений из архива событий Из архива или из списка событий получаем результаты диагностики КТСМ: работоспособность заслонок; уровни шумов болометров и постоянной составляющей на выходе предусилителя; параметры калибровки приемоусилительных каналов; показания датчиков системы термостабилизации приемников ИК-излучения; параметры напряжений питания на фидерах и в напольной камере

Результаты автоконтроля КТСМ после прохода поезда На вкладке «Контр» по основным и вспомогательным камерам отображены: порядковый (за смену) номер поезда; температура наружного воздуха; средние значения уровней нагрева букс поезда (2. 22. 4); положение максимумов тепловых сигналов от букс в стробе (6 – 5); открытие и закрытие заслонок (Да – Нет); реакцию ПУТ на контрольные сигналы по осям и сторонам; результаты подсчета осей поезда по 3 датчикам (412)

Информация о скорости проследования поезда через пункт контроля На данной вкладке выводится по вагонный график движения поезда (min-max), длина поезда в метрах и продолжительность контроля поезда с точностью до секунд. По графику можно также выявить причину показаний на вагоны с признаком «Т» (торможение на участке контроля) или сбоя в счете осей из-за низкой скорости движения поезда (см. вкладку «Контр» )

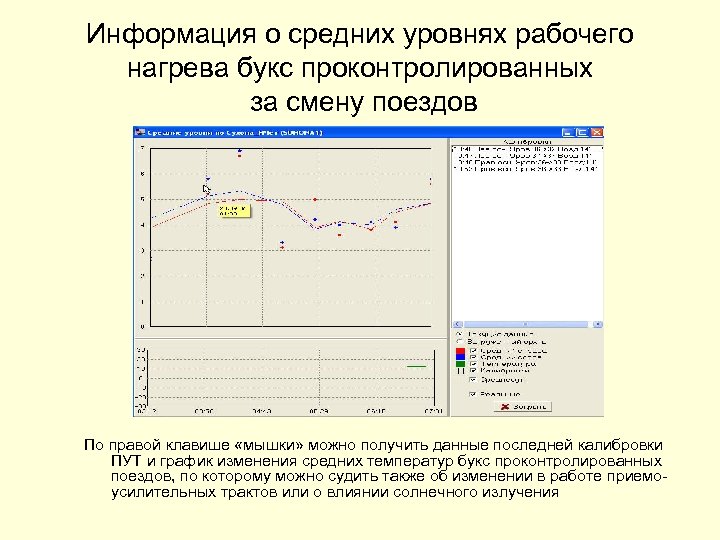

Информация о средних уровнях рабочего нагрева букс проконтролированных за смену поездов По правой клавише «мышки» можно получить данные последней калибровки ПУТ и график изменения средних температур букс проконтролированных поездов, по которому можно судить также об изменении в работе приемоусилительных трактов или о влиянии солнечного излучения

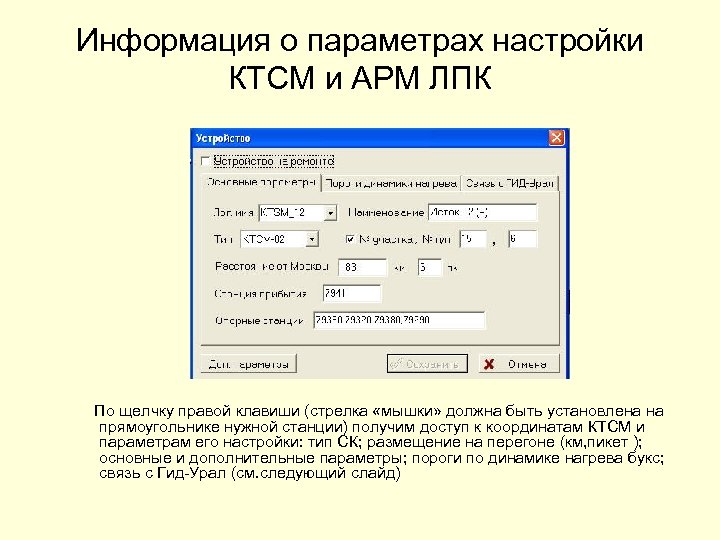

Информация о параметрах настройки КТСМ и АРМ ЛПК По щелчку правой клавиши (стрелка «мышки» должна быть установлена на прямоугольнике нужной станции) получим доступ к координатам КТСМ и параметрам его настройки: тип СК; размещение на перегоне (км, пикет ); основные и дополнительные параметры; пороги по динамике нагрева букс; связь с Гид-Урал (см. следующий слайд)

Параметры выбора порогов по динамике нагрева букс с формированием признака Тр. 0 {Д} В этом режиме устанавливаются пороги передачи данных с перегонного (КТСМ) на станционное оборудование (АРМ ЛПК) и пороги тревожной сигнализации по динамике приращений параметров тепловых сигналов (уровень, отношение к среднему)

Режим установки порогов тревожной сигнализации АРМ ЛПК (КТСМ) Режим позволяет администратору устанавливать пороги тревожной сигнализации на буксы вагонов и локомотивов и на заторможенные колесные пары, активизировать функции Тр. 0{П} и автокоррекции порогов при контроле нестандартных тележек и буксовых узлов (подшипников)

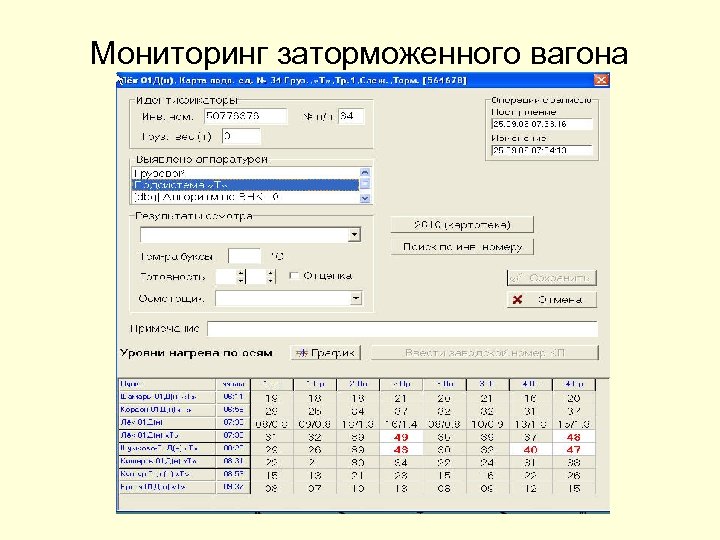

Мониторинг заторможенного вагона

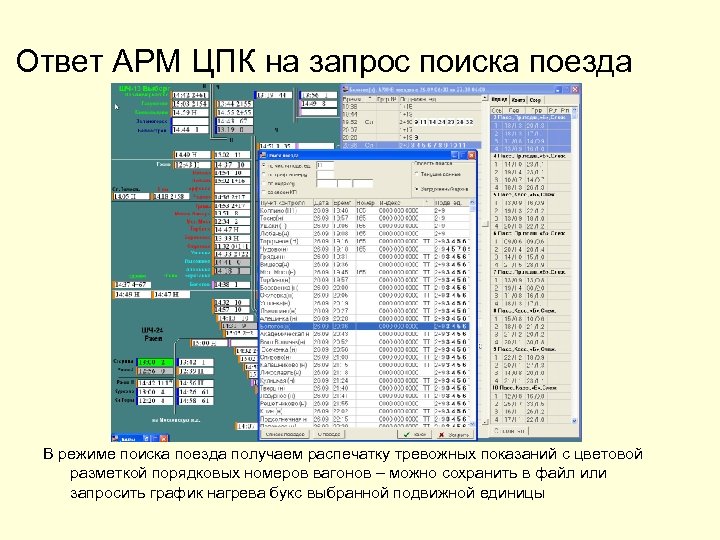

Ответ АРМ ЦПК на запрос поиска поезда В режиме поиска поезда получаем распечатку тревожных показаний с цветовой разметкой порядковых номеров вагонов – можно сохранить в файл или запросить график нагрева букс выбранной подвижной единицы

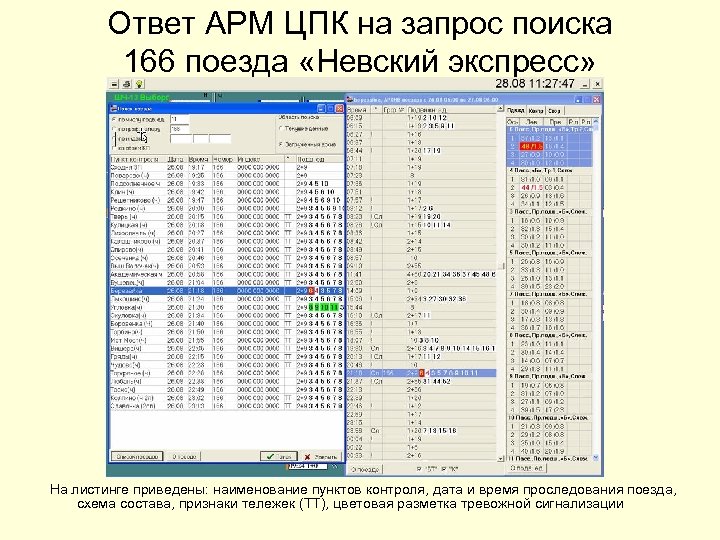

Ответ АРМ ЦПК на запрос поиска 166 поезда «Невский экспресс» На листинге приведены: наименование пунктов контроля, дата и время проследования поезда, схема состава, признаки тележек (ТТ), цветовая разметка тревожной сигнализации

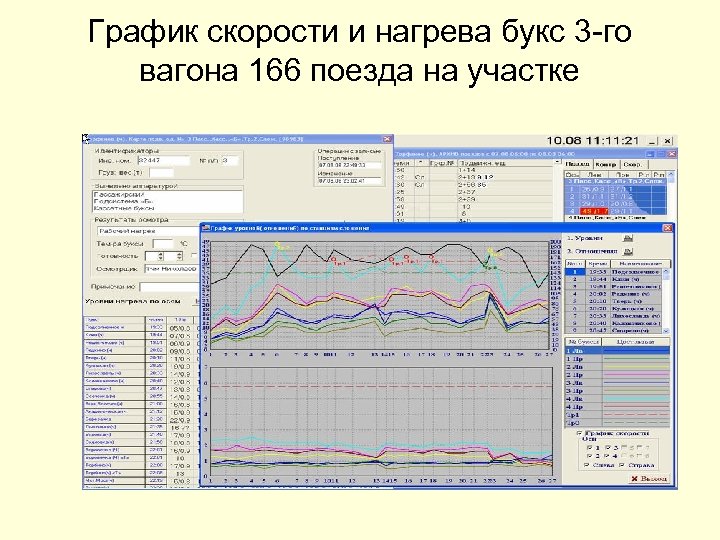

График скорости и нагрева букс 3 -го вагона 166 поезда на участке

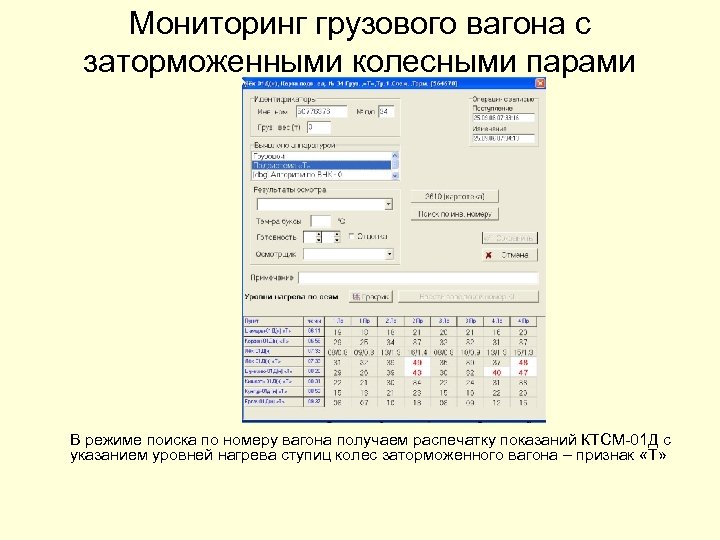

Мониторинг грузового вагона с заторможенными колесными парами В режиме поиска по номеру вагона получаем распечатку показаний КТСМ-01 Д с указанием уровней нагрева ступиц колес заторможенного вагона – признак «Т»

Контроль выполнения регламентных работ по АРМ ЦПК (АСК ПС) • На контроле: охрана перегонного помещения; учет начала и окончания выполнения регламентных работ; параметры калибровки КТСМ; результаты диагностики оборудования; наработка оборудования и др.

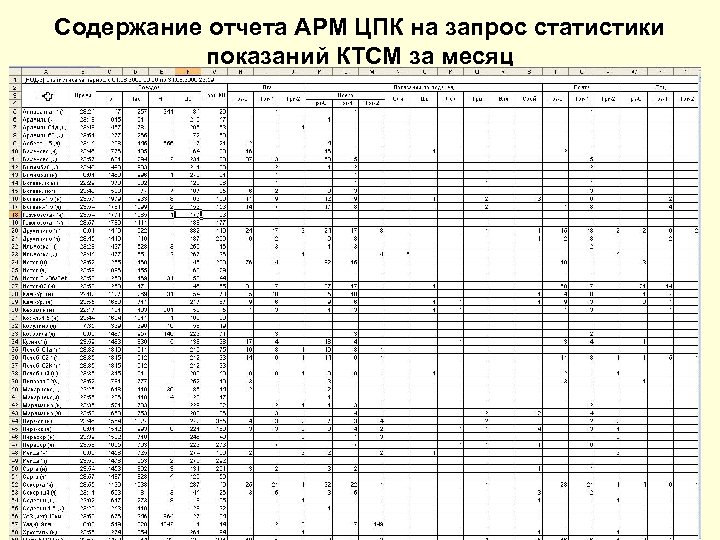

Содержание отчета АРМ ЦПК на запрос статистики показаний КТСМ за месяц
