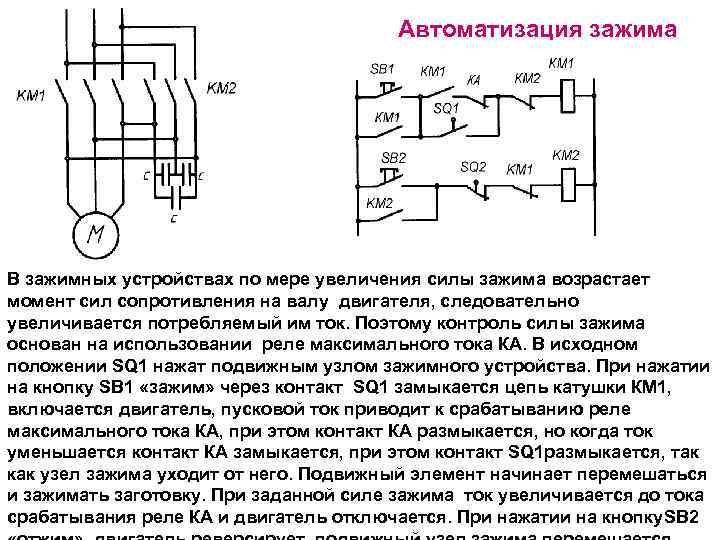

Автоматизация зажима В зажимных устройствах по мере увеличения

Автоматизация зажима В зажимных устройствах по мере увеличения силы зажима возрастает момент сил сопротивления на валу двигателя, следовательно увеличивается потребляемый им ток. Поэтому контроль силы зажима основан на использовании реле максимального тока КА. В исходном положении SQ 1 нажат подвижным узлом зажимного устройства. При нажатии на кнопку SB 1 «зажим» через контакт SQ 1 замыкается цепь катушки КМ 1, включается двигатель, пусковой ток приводит к срабатыванию реле максимального тока КА, при этом контакт КА размыкается, но когда ток уменьшается контакт КА замыкается, при этом контакт SQ 1 размыкается, так как узел зажима уходит от него. Подвижный элемент начинает перемешаться и зажимать заготовку. При заданной силе зажима ток увеличивается до тока срабатывания реле КА и двигатель отключается. При нажатии на кнопку. SB 2
