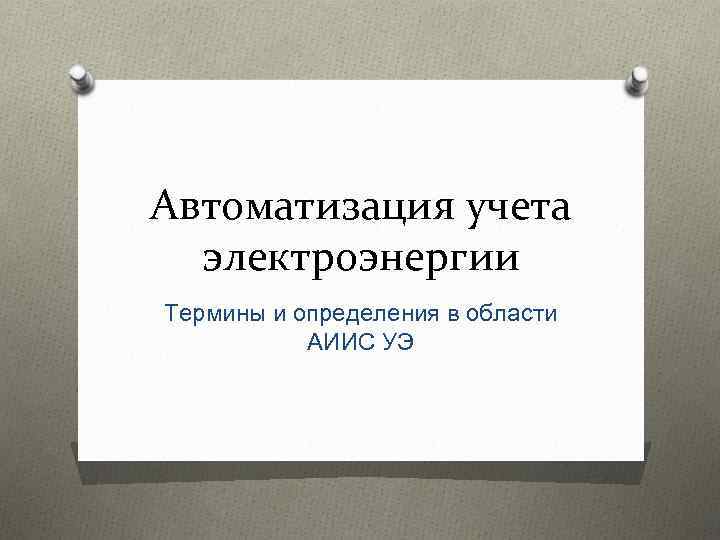

Автоматизация учета электроэнергии Термины и определения в области АИИС УЭ
Законодательные документы 1. Федеральные Законы: O «Об электроэнергетике» от 26. 03. 2003 № 35 -ФЗ; O «Об обеспечении единства измерений» от 26. 06. 2008 N 102 -ФЗ; O «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации " от 23. 11. 2009 N 261 -ФЗ. O 2. Постановление Правительства Российской Федерации: «Об утверждении Правил функционирования розничных рынков электрической энергии» от 31. 08. 2006 г. № 530.
Автоматизированная информационно-измерительная система учета электроэнергии (АИИС УЭ) АИИС УЭ - совокупность функционально объединенных информационноизмерительных комплексов точек учета, информационно-вычислительных комплексов электроустановок, информационно-вычислительных комплексов субъектов и системы единого времени данного субъекта. )
Подразделение АИИС УЭ: АИИС КУЭ и АИИС ТУЭ O АИИС УЭ по своему назначению могут подразделяться на автоматизированные информационноизмерительные системы коммерческого учета электроэнергии (АИИС КУЭ) и автоматизированные информационноизмерительные системы технического учета электроэнергии (АИИС ТУЭ).

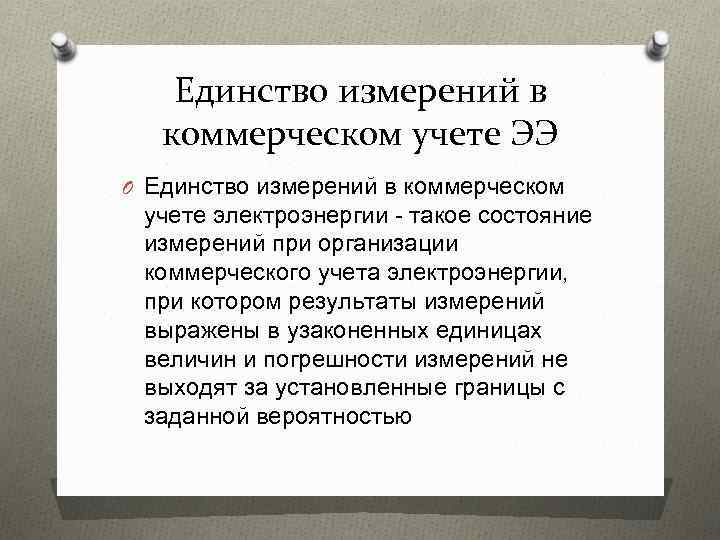

Единство измерений в коммерческом учете ЭЭ O Единство измерений в коммерческом учете электроэнергии - такое состояние измерений при организации коммерческого учета электроэнергии, при котором результаты измерений выражены в узаконенных единицах величин и погрешности измерений не выходят за установленные границы с заданной вероятностью

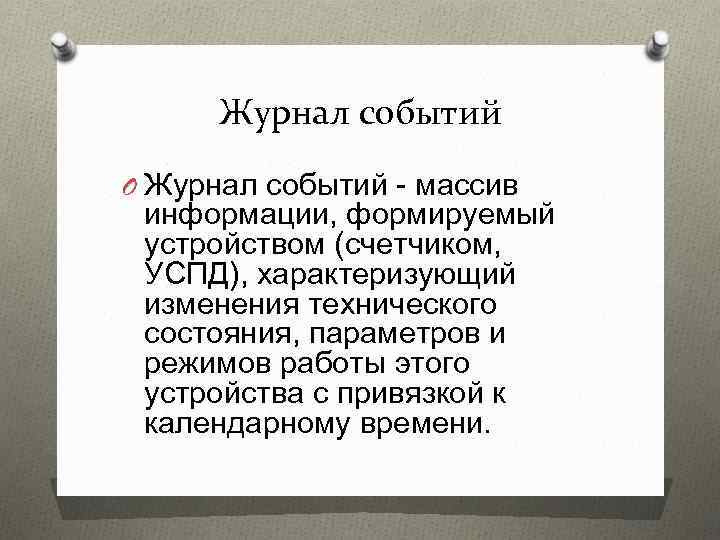

Журнал событий O Журнал событий - массив информации, формируемый устройством (счетчиком, УСПД), характеризующий изменения технического состояния, параметров и режимов работы этого устройства с привязкой к календарному времени.

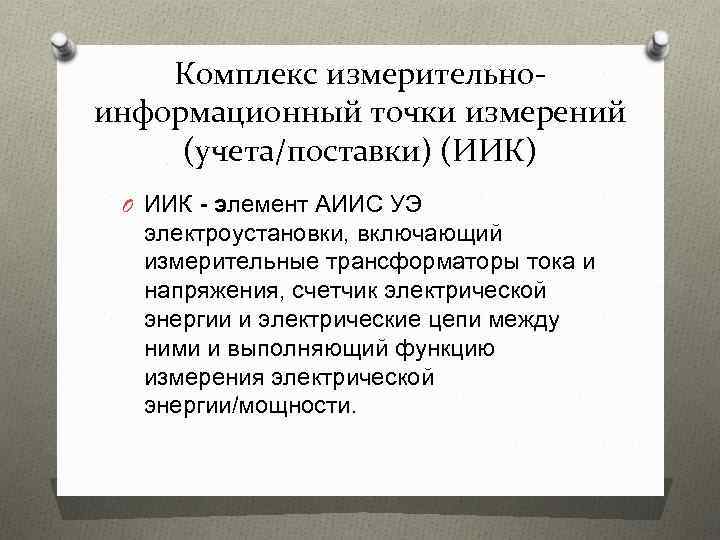

Комплекс измерительноинформационный точки измерений (учета/поставки) (ИИК) O ИИК - элемент АИИС УЭ электроустановки, включающий измерительные трансформаторы тока и напряжения, счетчик электрической энергии и электрические цепи между ними и выполняющий функцию измерения электрической энергии/мощности.

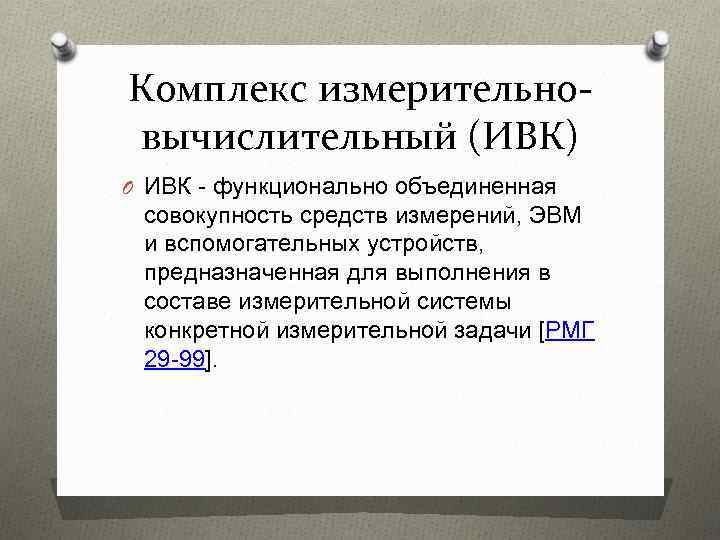

Комплекс измерительновычислительный (ИВК) O ИВК - функционально объединенная совокупность средств измерений, ЭВМ и вспомогательных устройств, предназначенная для выполнения в составе измерительной системы конкретной измерительной задачи [РМГ 29 -99].

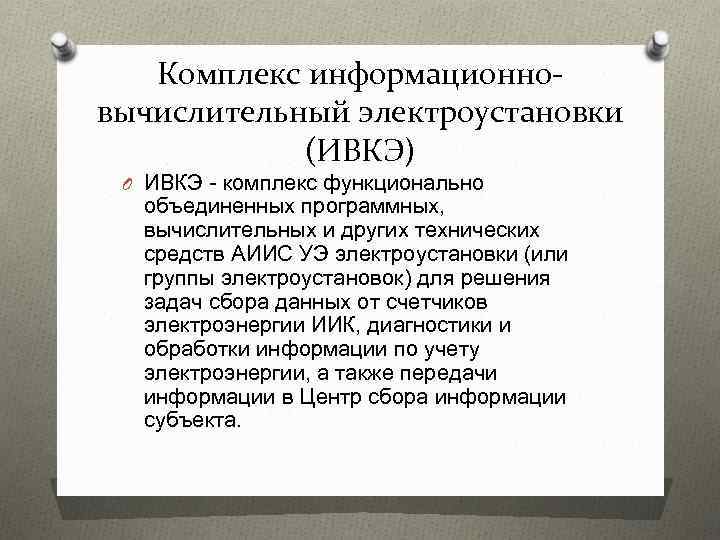

Комплекс информационновычислительный электроустановки (ИВКЭ) O ИВКЭ - комплекс функционально объединенных программных, вычислительных и других технических средств АИИС УЭ электроустановки (или группы электроустановок) для решения задач сбора данных от счетчиков электроэнергии ИИК, диагностики и обработки информации по учету электроэнергии, а также передачи информации в Центр сбора информации субъекта.

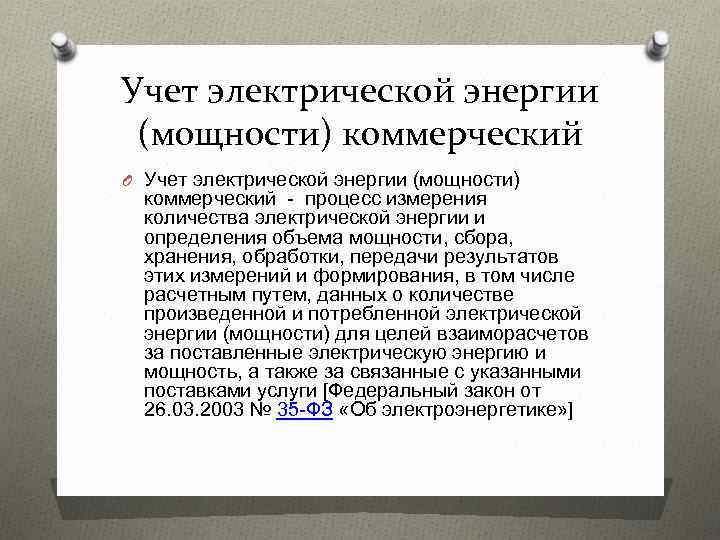

Учет электрической энергии (мощности) коммерческий O Учет электрической энергии (мощности) коммерческий - процесс измерения количества электрической энергии и определения объема мощности, сбора, хранения, обработки, передачи результатов этих измерений и формирования, в том числе расчетным путем, данных о количестве произведенной и потребленной электрической энергии (мощности) для целей взаиморасчетов за поставленные электрическую энергию и мощность, а также за связанные с указанными поставками услуги [Федеральный закон от 26. 03. 2003 № 35 -ФЗ «Об электроэнергетике» ]
Метрологическая характеристика средств измерений O Метрологическая характеристика средств измерений - характеристика одного из свойств средства измерений, влияющего на результат измерения и его погрешность [РМГ 29 -99]. O Нормируемая метрологическая характеристика - метрологическая характеристика, устанавливаемая нормативным документом. O Действительная метрологическая характеристика - метрологическая характеристика, определяемая экспериментально.
Система обеспечения единого времени (СОЕВ) O СОЕВ - функционально объединенная совокупность программно-технических средств измерения и синхронизации времени в АИИС УЭ, выполняющая законченную функцию измерений времени, имеющая нормированные метрологические характеристики и охватывающая элементы АИИС УЭ, выполняющие функции измерения, синхронизации или поддержания времени (интервалов времени).
Технорабочий проект автоматизированной системы O Технорабочий проект автоматизированной системы комплект проектных документов автоматизированной системы, утвержденный в установленном порядке и содержащий решения в объеме технического проекта и рабочей документации автоматизированной системы.

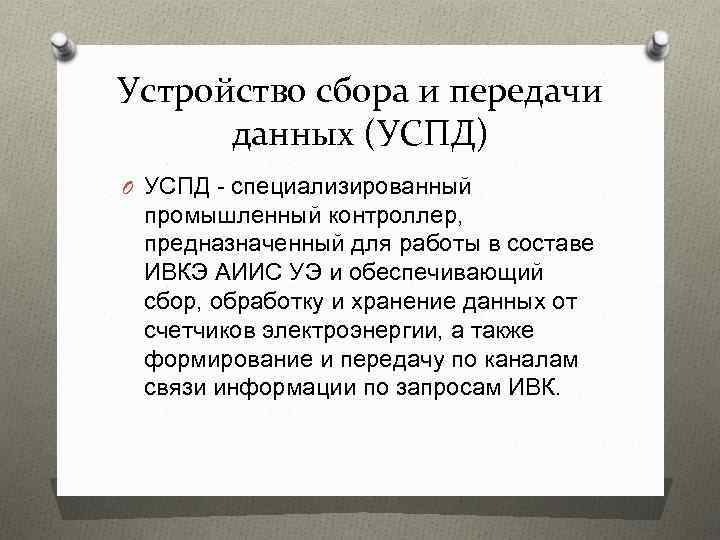

Устройство сбора и передачи данных (УСПД) O УСПД - специализированный промышленный контроллер, предназначенный для работы в составе ИВКЭ АИИС УЭ и обеспечивающий сбор, обработку и хранение данных от счетчиков электроэнергии, а также формирование и передачу по каналам связи информации по запросам ИВК.

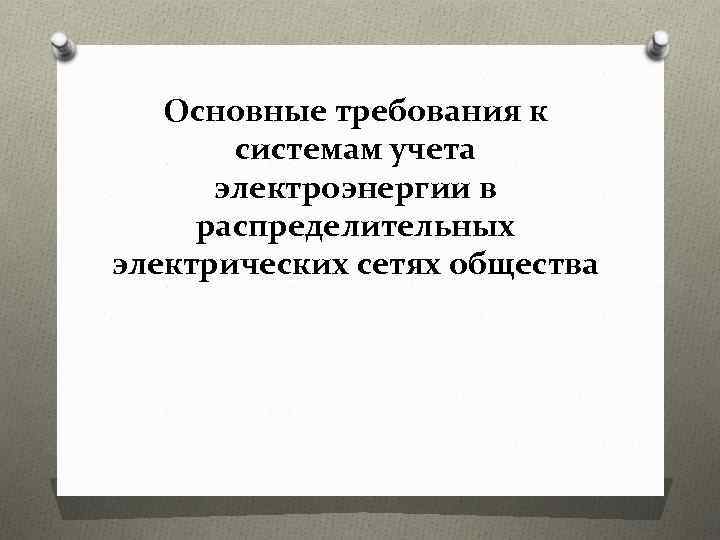

Основные требования к системам учета электроэнергии в распределительных электрических сетях общества

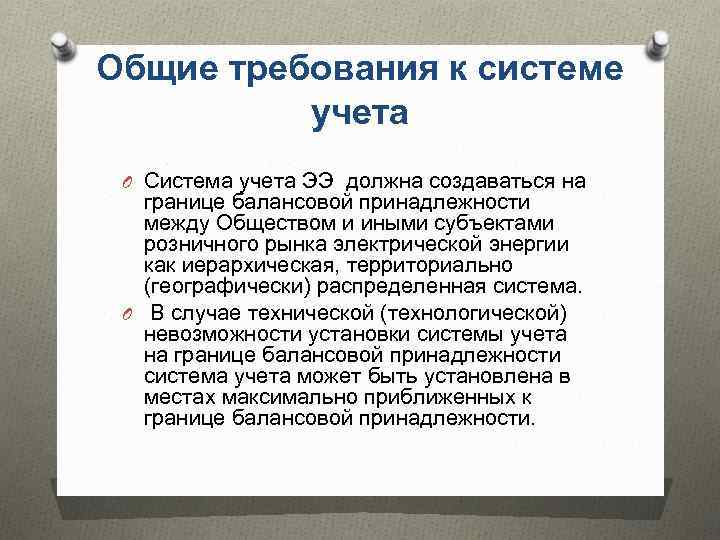

Общие требования к системе учета O Система учета ЭЭ должна создаваться на границе балансовой принадлежности между Обществом и иными субъектами розничного рынка электрической энергии как иерархическая, территориально (географически) распределенная система. O В случае технической (технологической) невозможности установки системы учета на границе балансовой принадлежности система учета может быть установлена в местах максимально приближенных к границе балансовой принадлежности.

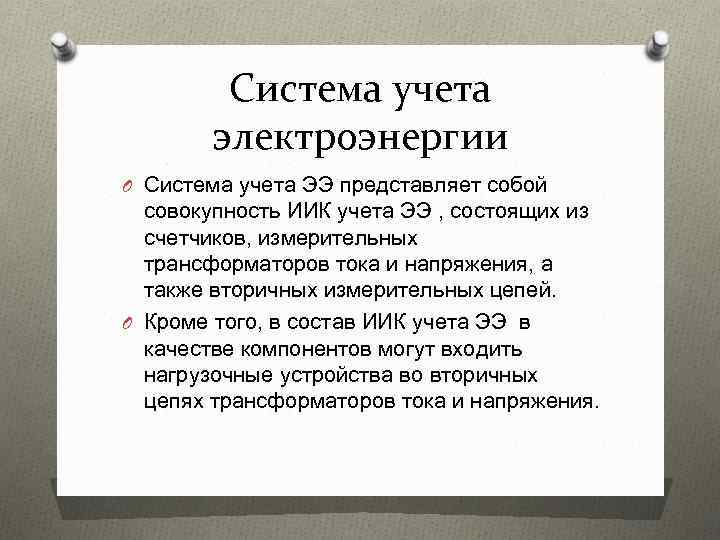

Система учета электроэнергии O Система учета ЭЭ представляет собой совокупность ИИК учета ЭЭ , состоящих из счетчиков, измерительных трансформаторов тока и напряжения, а также вторичных измерительных цепей. O Кроме того, в состав ИИК учета ЭЭ в качестве компонентов могут входить нагрузочные устройства во вторичных цепях трансформаторов тока и напряжения.

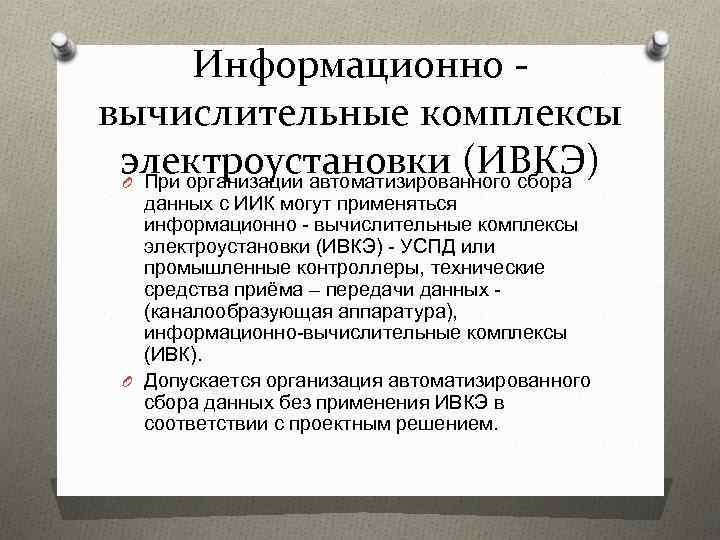

Информационно вычислительные комплексы электроустановки (ИВКЭ) O При организации автоматизированного сбора данных с ИИК могут применяться информационно - вычислительные комплексы электроустановки (ИВКЭ) - УСПД или промышленные контроллеры, технические средства приёма – передачи данных (каналообразующая аппаратура), информационно-вычислительные комплексы (ИВК). O Допускается организация автоматизированного сбора данных без применения ИВКЭ в соответствии с проектным решением.

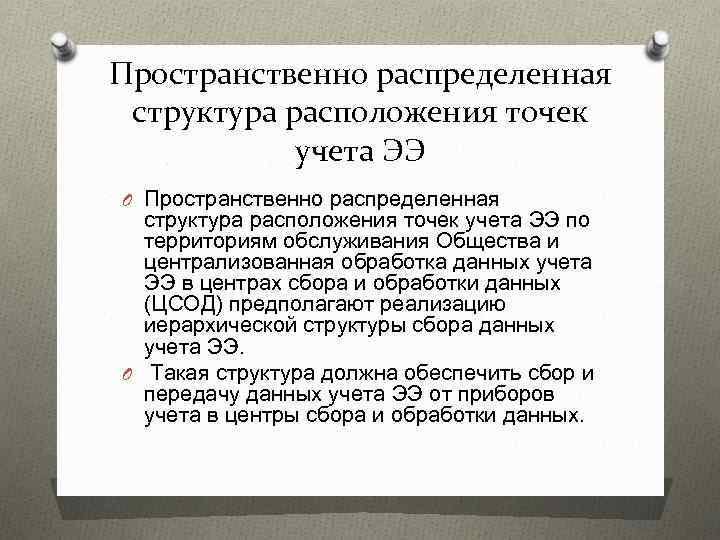

Пространственно распределенная структура расположения точек учета ЭЭ O Пространственно распределенная структура расположения точек учета ЭЭ по территориям обслуживания Общества и централизованная обработка данных учета ЭЭ в центрах сбора и обработки данных (ЦСОД) предполагают реализацию иерархической структуры сбора данных учета ЭЭ. O Такая структура должна обеспечить сбор и передачу данных учета ЭЭ от приборов учета в центры сбора и обработки данных.

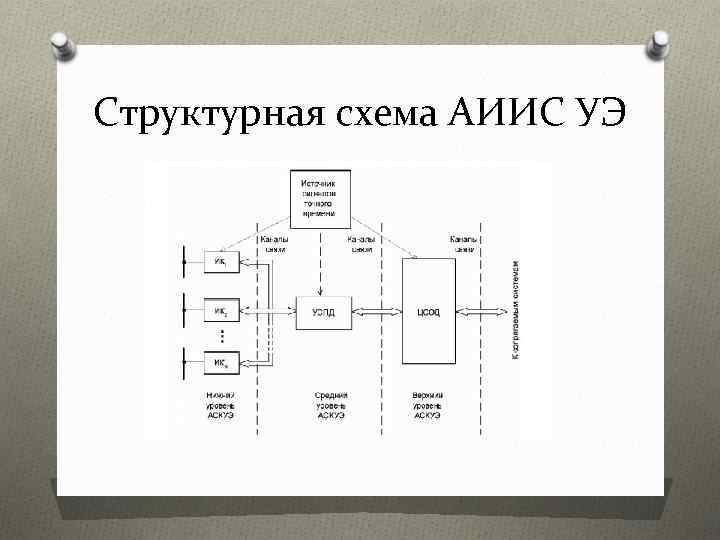

Структурная схема АИИС УЭ
Общие требования к структуре комплексов учета электроэнергии и составу оборудования v. Выделение уровней иерархии комплексов учета электроэнергии: ØУровень энергообъектов ØРайонный уровень ØРегиональный уровень

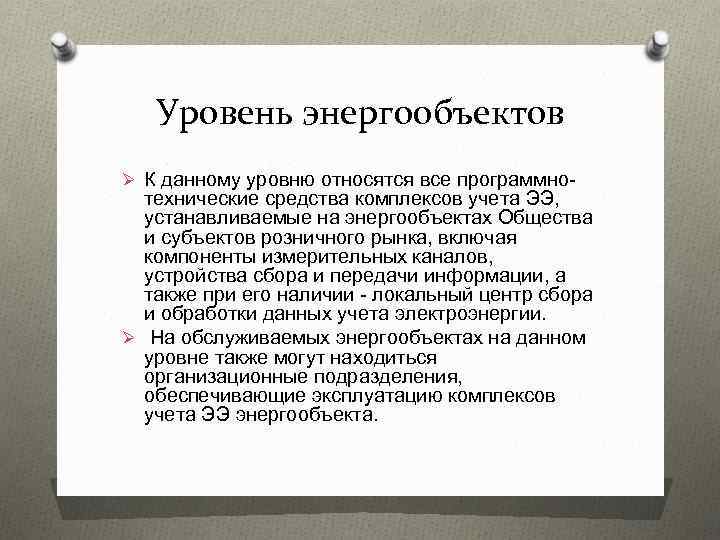

Уровень энергообъектов Ø К данному уровню относятся все программно- технические средства комплексов учета ЭЭ, устанавливаемые на энергообъектах Общества и субъектов розничного рынка, включая компоненты измерительных каналов, устройства сбора и передачи информации, а также при его наличии - локальный центр сбора и обработки данных учета электроэнергии. Ø На обслуживаемых энергообъектах на данном уровне также могут находиться организационные подразделения, обеспечивающие эксплуатацию комплексов учета ЭЭ энергообъекта.

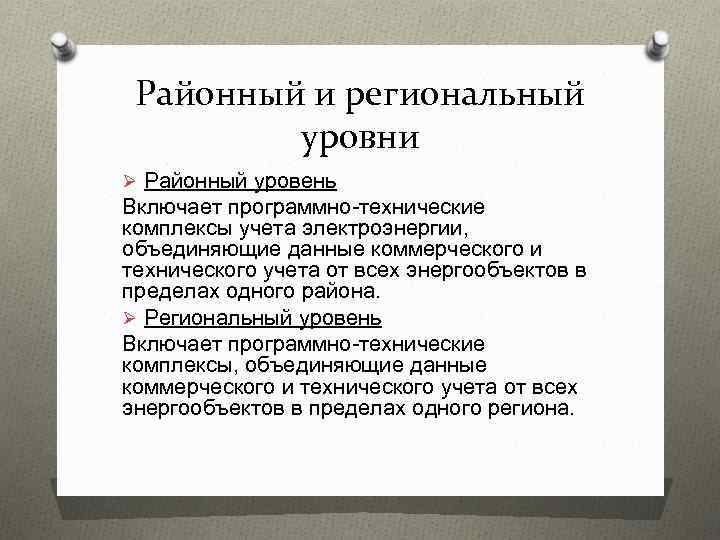

Районный и региональный уровни Ø Районный уровень Включает программно-технические комплексы учета электроэнергии, объединяющие данные коммерческого и технического учета от всех энергообъектов в пределах одного района. Ø Региональный уровень Включает программно-технические комплексы, объединяющие данные коммерческого и технического учета от всех энергообъектов в пределах одного региона.
