Методические указания к курсовому проектированию • Типовая тема: Концептуальное проектирование гибкого автоматизированного участка механической обработки • Цель: получения навыков проектирования автоматизированных механообрабатывающих производств и модернизации существующих в машиностроительной отрасли.

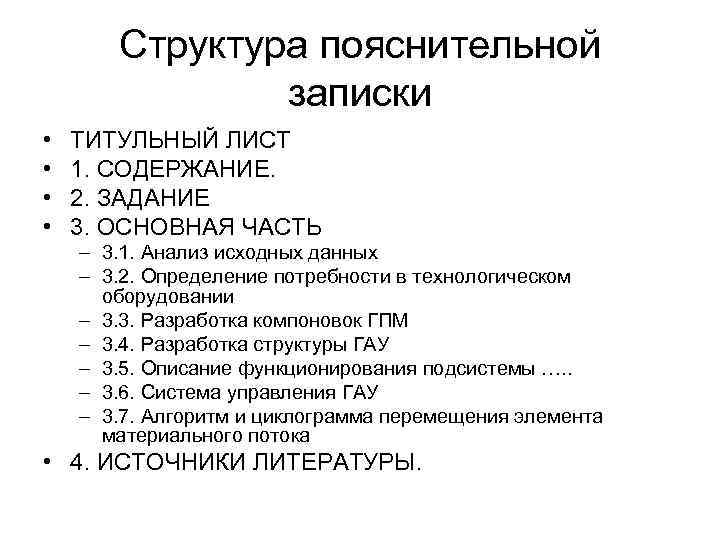

Структура пояснительной записки • • ТИТУЛЬНЫЙ ЛИСТ 1. СОДЕРЖАНИЕ. 2. ЗАДАНИЕ 3. ОСНОВНАЯ ЧАСТЬ – 3. 1. Анализ исходных данных – 3. 2. Определение потребности в технологическом оборудовании – 3. 3. Разработка компоновок ГПМ – 3. 4. Разработка структуры ГАУ – 3. 5. Описание функционирования подсистемы …. . – 3. 6. Система управления ГАУ – 3. 7. Алгоритм и циклограмма перемещения элемента материального потока • 4. ИСТОЧНИКИ ЛИТЕРАТУРЫ.

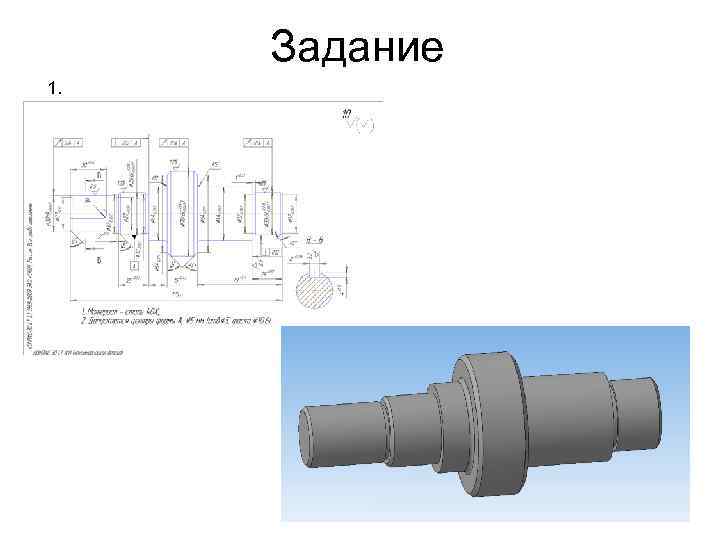

Задание 1.

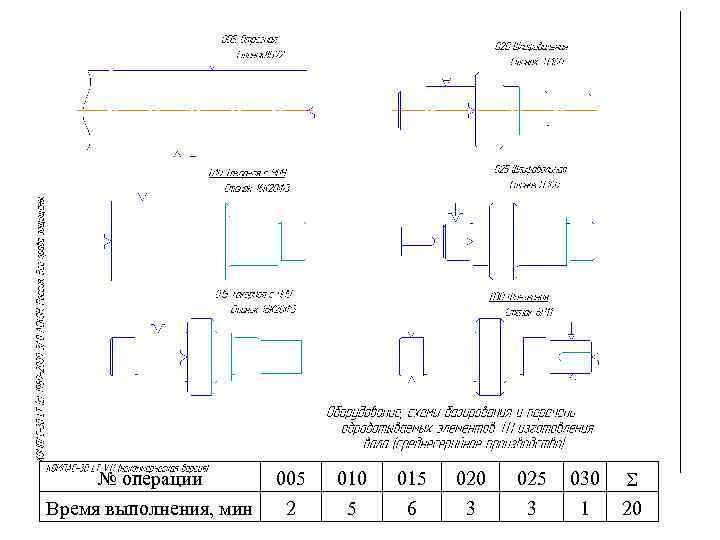

№ операции Время выполнения, мин 005 2 010 5 015 6 020 3 025 3 030 1 20

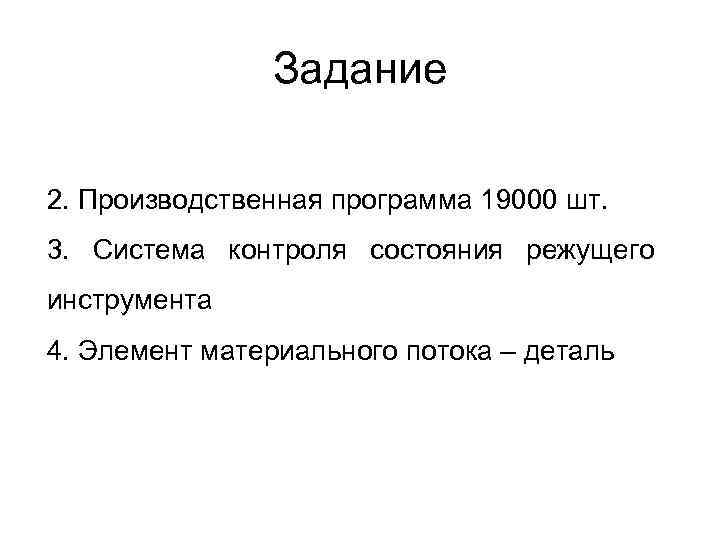

Задание 2. Производственная программа 19000 шт. 3. Система контроля состояния режущего инструмента 4. Элемент материального потока – деталь

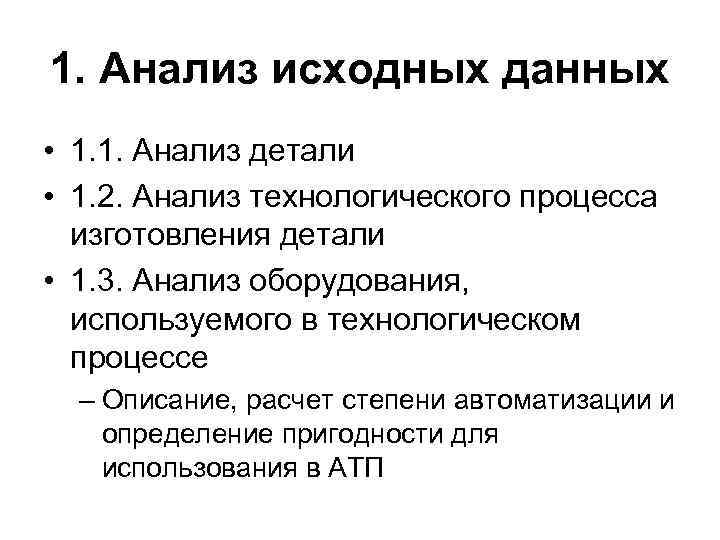

1. Анализ исходных данных • 1. 1. Анализ детали • 1. 2. Анализ технологического процесса изготовления детали • 1. 3. Анализ оборудования, используемого в технологическом процессе – Описание, расчет степени автоматизации и определение пригодности для использования в АТП

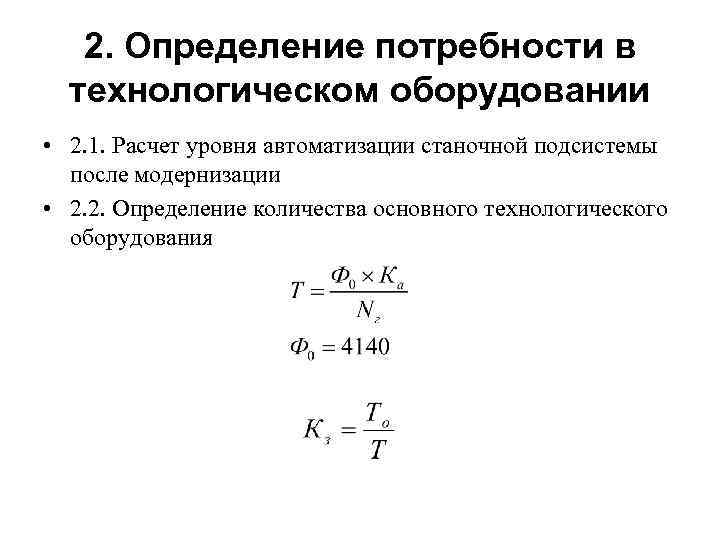

2. Определение потребности в технологическом оборудовании • 2. 1. Расчет уровня автоматизации станочной подсистемы после модернизации • 2. 2. Определение количества основного технологического оборудования

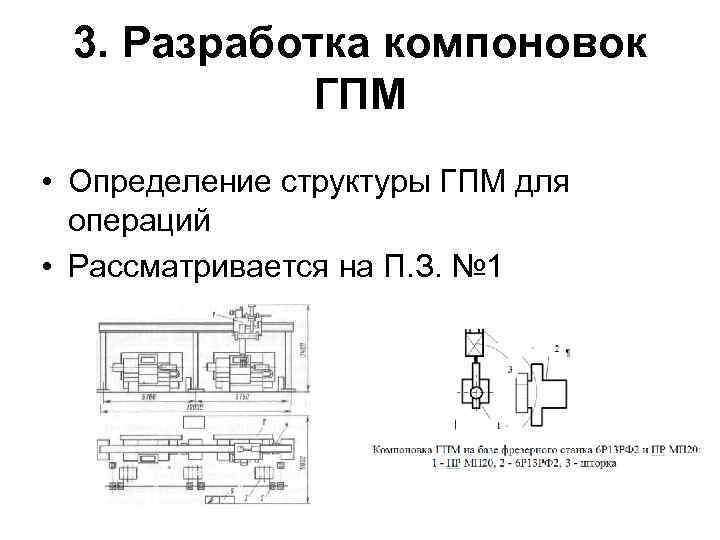

3. Разработка компоновок ГПМ • Определение структуры ГПМ для операций • Рассматривается на П. З. № 1

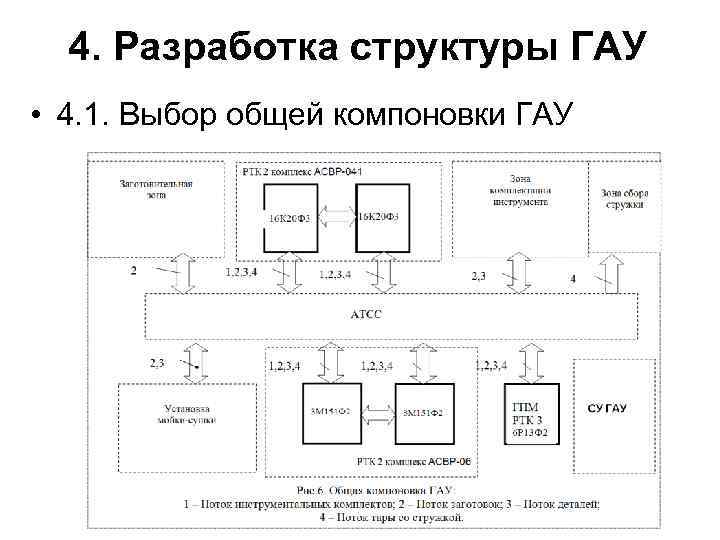

4. Разработка структуры ГАУ • 4. 1. Выбор общей компоновки ГАУ

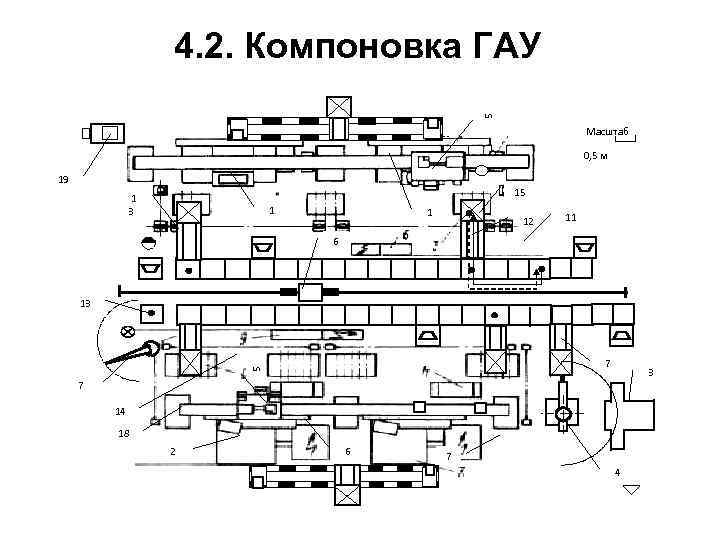

5 4. 2. Компоновка ГАУ Масштаб 0, 5 м 19 15 1 3 1 1 12 11 6 13 5 7 3 7 14 18 2 6 7 4

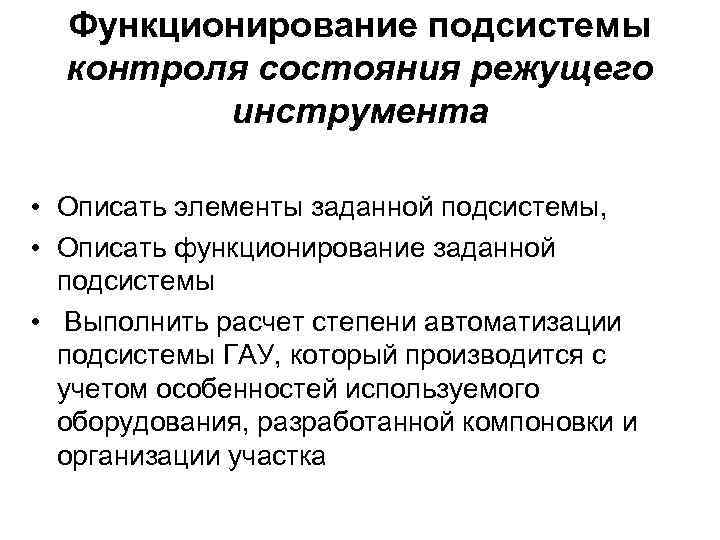

Функционирование подсистемы контроля состояния режущего инструмента • Описать элементы заданной подсистемы, • Описать функционирование заданной подсистемы • Выполнить расчет степени автоматизации подсистемы ГАУ, который производится с учетом особенностей используемого оборудования, разработанной компоновки и организации участка

6. Система управления ГАУ Управляющий вычислительный комплекс (УВК ГАУ) СУ ГПМ СУ РТК ПР МП 20 АСВР 06 АСВР 041 ЧПУ 6 Р 13 Ф 2 Станок 6 Р 13 Ф 2 ПР М 20 П. 40 ЧПУ 16 К 20 Ф 3 ИР 500 Станок 6 Р 13 Ф 2 16 К 20 Ф 3 ПР УВК АСУО УВК АТСС Цепной конвейер ЧПУ 3 Т 160 Ф 2 ИР 500 Станок 3 Т 160 Ф 2 САК СМ 40 Ф 2. 80 ПР СМ 40 Ф 2. 80 Стеллаж Перегружа-тель Перегружатель Штабелер Устройство приема-выдачи Робокар Рольганговый конвейер Рольганговый конвейер

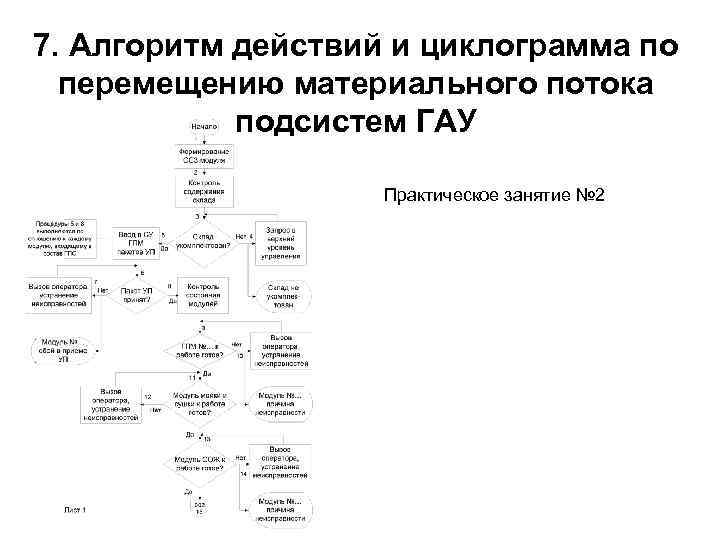

7. Алгоритм действий и циклограмма по перемещению материального потока подсистем ГАУ Практическое занятие № 2

Циклограмма последовательности работы ГПМ 3

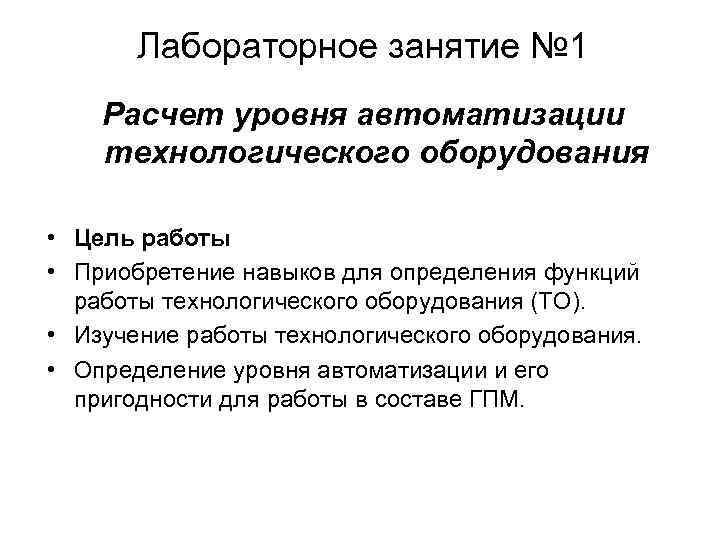

Лабораторное занятие № 1 Расчет уровня автоматизации технологического оборудования • Цель работы • Приобретение навыков для определения функций работы технологического оборудования (ТО). • Изучение работы технологического оборудования. • Определение уровня автоматизации и его пригодности для работы в составе ГПМ.

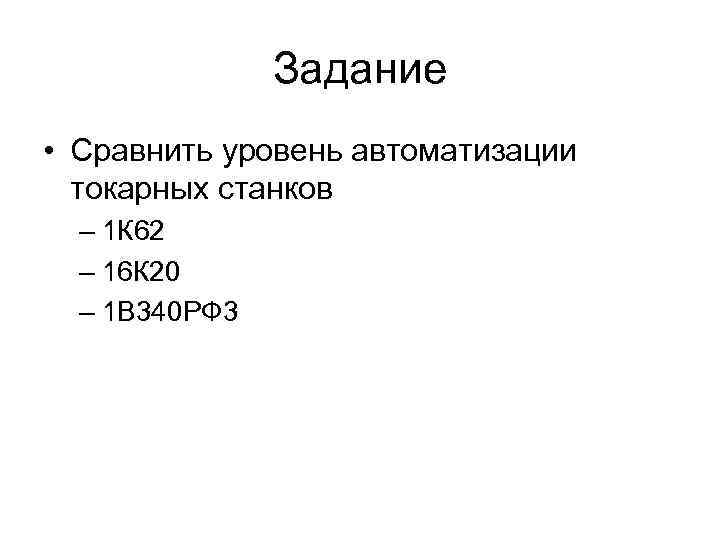

Задание • Сравнить уровень автоматизации токарных станков – 1 К 62 – 16 К 20 – 1 В 340 РФ 3

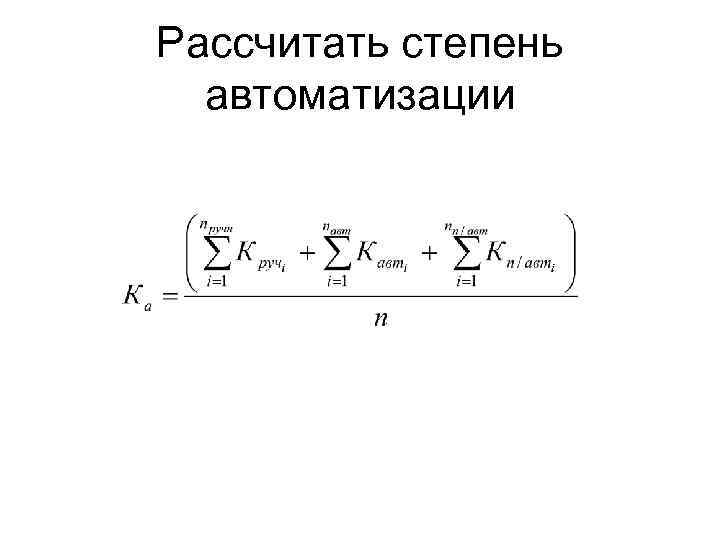

Рассчитать степень автоматизации

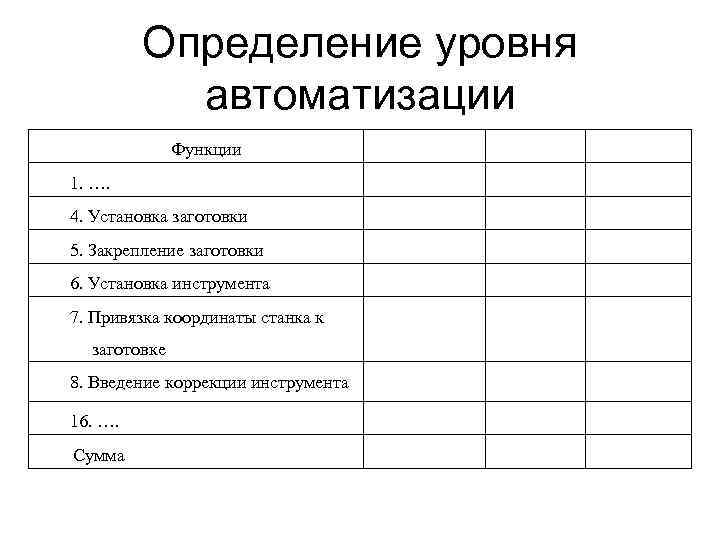

Определение уровня автоматизации Функции 1. …. 4. Установка заготовки 5. Закрепление заготовки 6. Установка инструмента 7. Привязка координаты станка к заготовке 8. Введение коррекции инструмента 16. …. Сумма

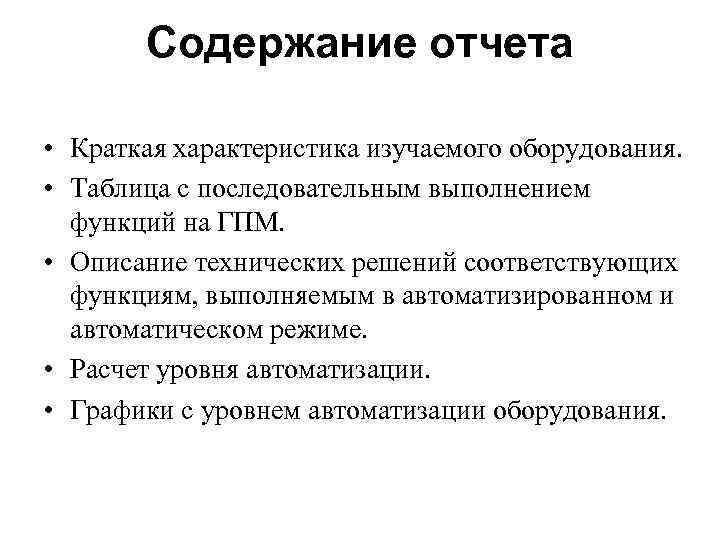

Содержание отчета • Краткая характеристика изучаемого оборудования. • Таблица с последовательным выполнением функций на ГПМ. • Описание технических решений соответствующих функциям, выполняемым в автоматизированном и автоматическом режиме. • Расчет уровня автоматизации. • Графики с уровнем автоматизации оборудования.
