Автоматизация производственных процессов в машиностроении Тенденции

«Автоматизация производственных процессов в машиностроении»

Тенденции развития средств автоматизации

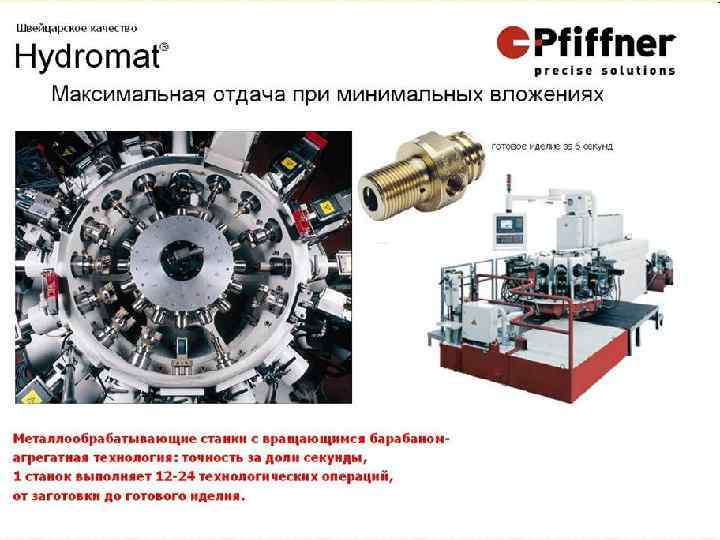

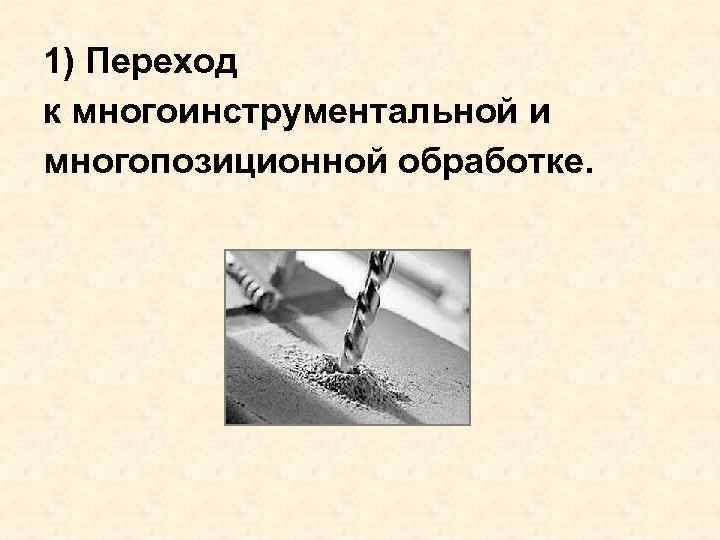

1) Переход к многоинструментальной и многопозиционной обработке.

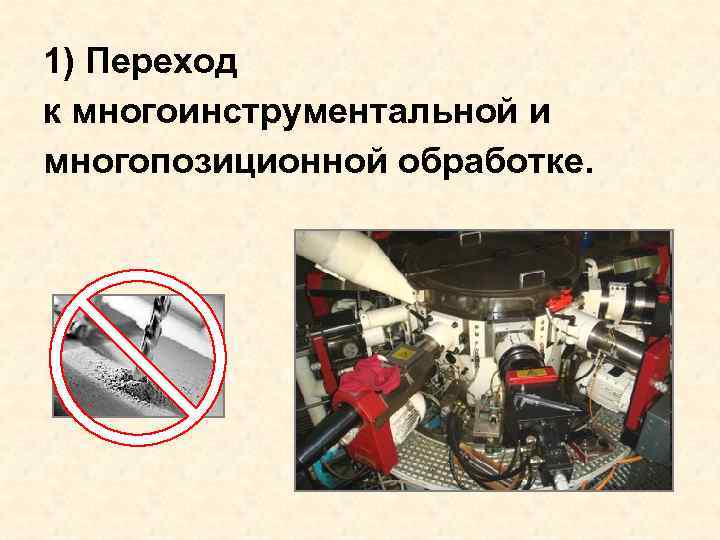

1) Переход к многоинструментальной и многопозиционной обработке.

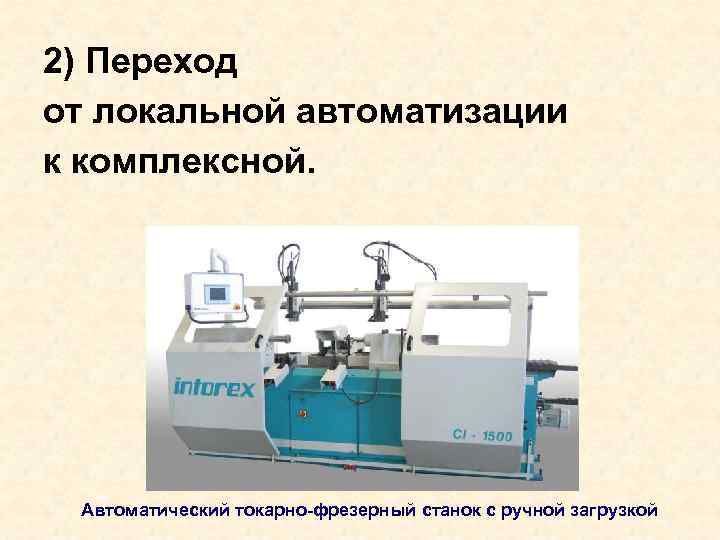

2) Переход от локальной автоматизации к комплексной. Автоматический токарно-фрезерный станок с ручной загрузкой

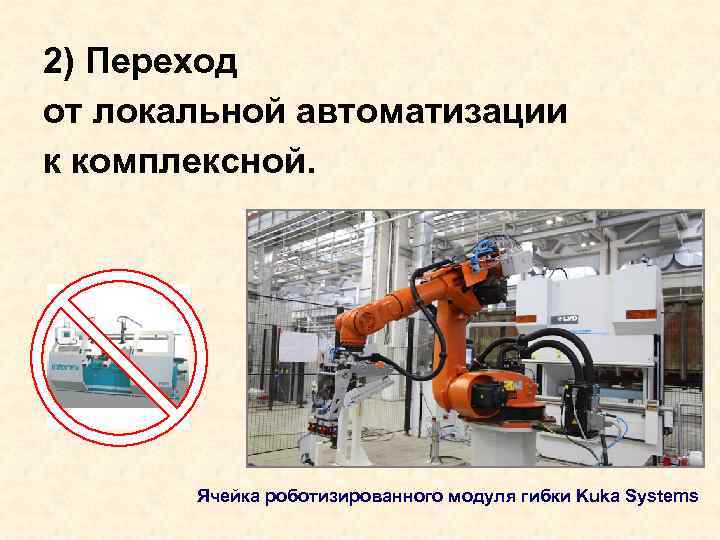

2) Переход от локальной автоматизации к комплексной. Ячейка роботизированного модуля гибки Kuka Systems

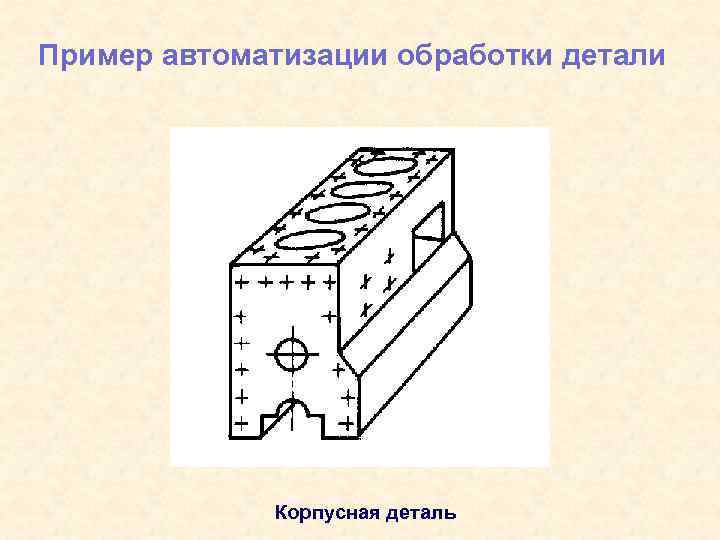

Пример автоматизации обработки детали Корпусная деталь

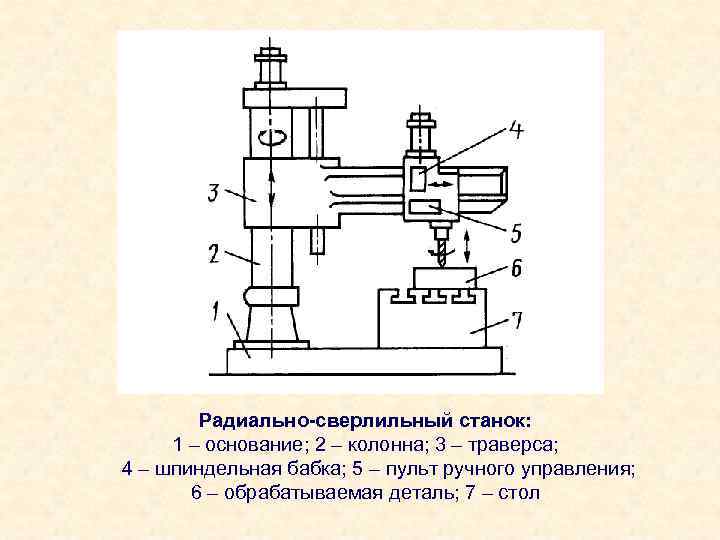

Радиально-сверлильный станок: 1 – основание; 2 – колонна; 3 – траверса; 4 – шпиндельная бабка; 5 – пульт ручного управления; 6 – обрабатываемая деталь; 7 – стол

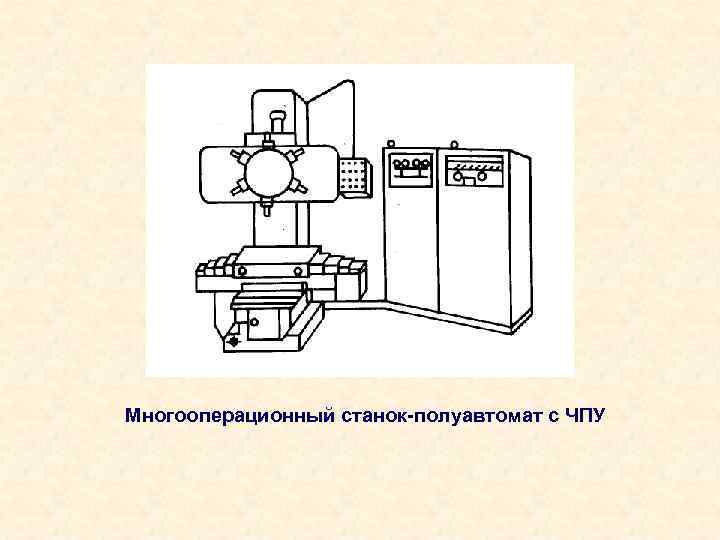

Многооперационный станок-полуавтомат с ЧПУ

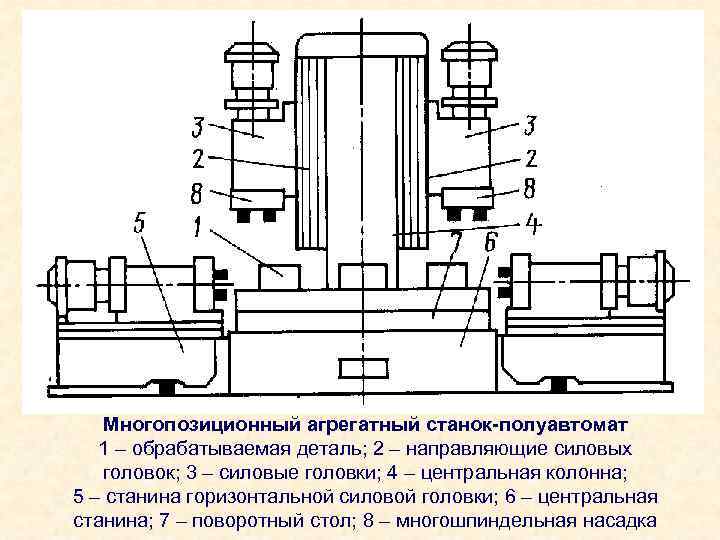

Многопозиционный агрегатный станок-полуавтомат 1 – обрабатываемая деталь; 2 – направляющие силовых головок; 3 – силовые головки; 4 – центральная колонна; 5 – станина горизонтальной силовой головки; 6 – центральная станина; 7 – поворотный стол; 8 – многошпиндельная насадка

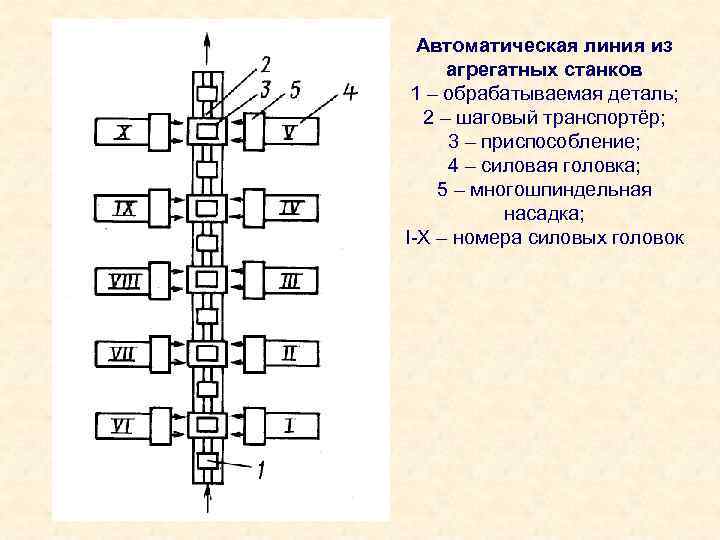

Автоматическая линия из агрегатных станков 1 – обрабатываемая деталь; 2 – шаговый транспортёр; 3 – приспособление; 4 – силовая головка; 5 – многошпиндельная насадка; I-X – номера силовых головок

Преимущества автоматизации производства

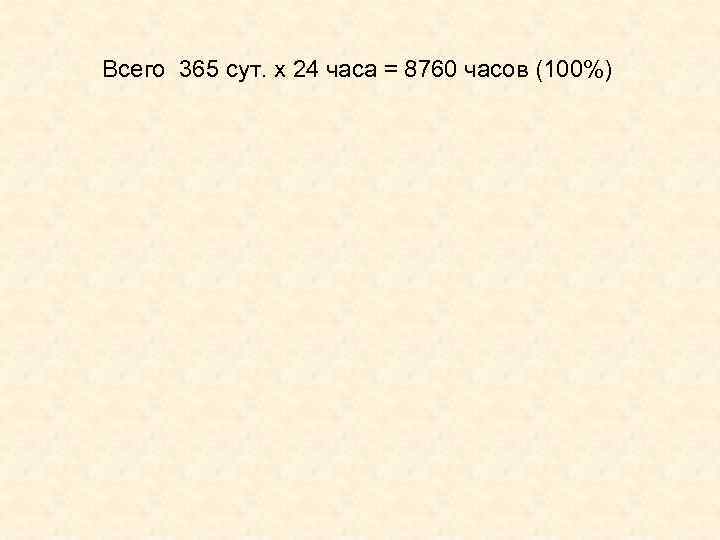

Всего 365 сут. х 24 часа = 8760 часов (100%)

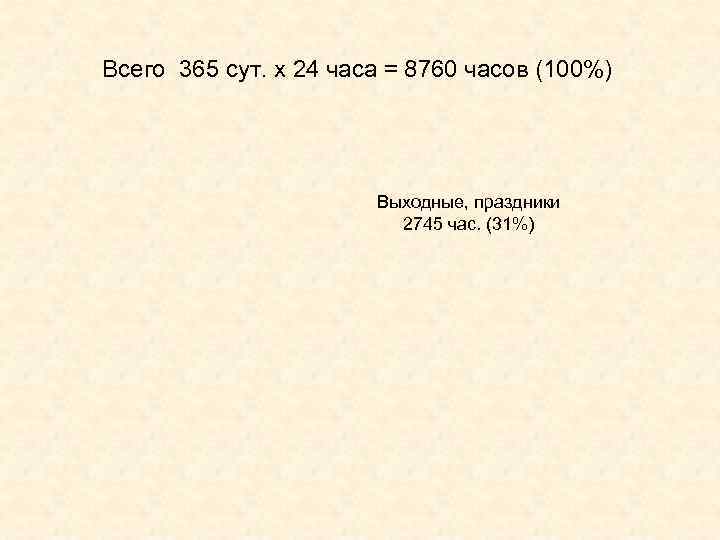

Всего 365 сут. х 24 часа = 8760 часов (100%) Выходные, праздники 2745 час. (31%)

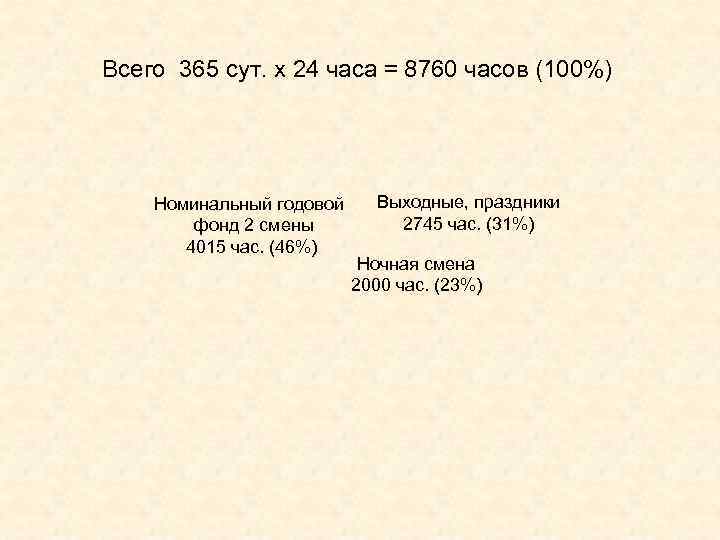

Всего 365 сут. х 24 часа = 8760 часов (100%) Номинальный годовой фонд 2 смены 4015 час. (46%) Выходные, праздники 2745 час. (31%) Ночная смена 2000 час. (23%)

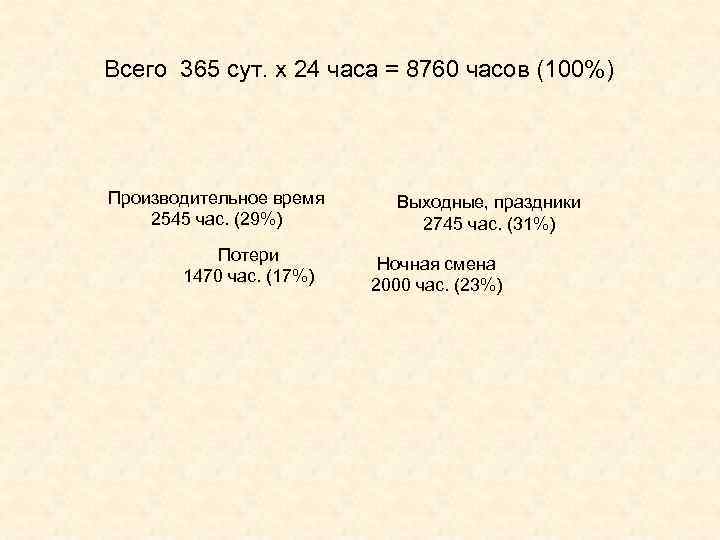

Всего 365 сут. х 24 часа = 8760 часов (100%) Производительное время 2545 час. (29%) Потери 1470 час. (17%) Выходные, праздники 2745 час. (31%) Ночная смена 2000 час. (23%)

2. Технические критерии механизации и автоматизации

1) Уровень механизации (КМ) или автоматизации (КА)

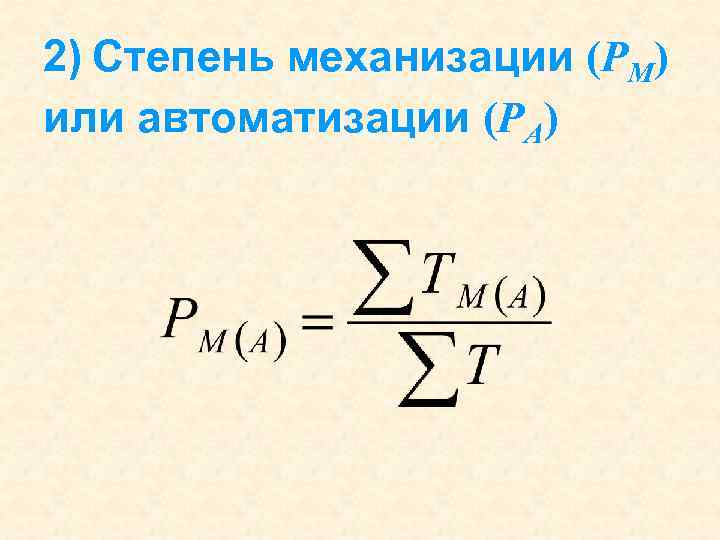

2) Степень механизации (РМ) или автоматизации (РА)
