Автоматические последовательности тестов на звуковых частотах Автоматический режим

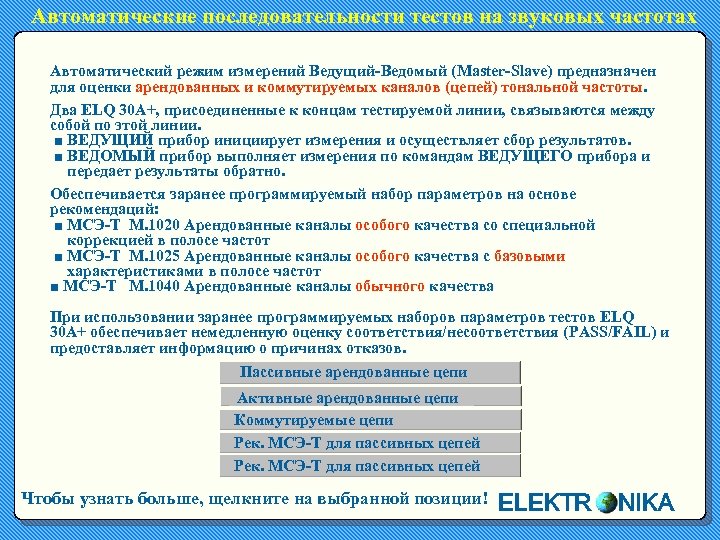

Автоматические последовательности тестов на звуковых частотах Автоматический режим измерений Ведущий-Ведомый (Master-Slave) предназначен для оценки арендованных и коммутируемых каналов (цепей) тональной частоты. Два ELQ 30 A+, присоединенные к концам тестируемой линии, связываются между собой по этой линии. ■ ВЕДУЩИЙ прибор инициирует измерения и осуществляет сбор результатов. ■ ВЕДОМЫЙ прибор выполняет измерения по командам ВЕДУЩЕГО прибора и передает результаты обратно. Обеспечивается заранее программируемый набор параметров на основе рекомендаций: ■ МСЭ-T M. 1020 Арендованные каналы особого качества со специальной коррекцией в полосе частот ■ МСЭ-T M. 1025 Арендованные каналы особого качества с базовыми характеристиками в полосе частот ■ МСЭ-T M. 1040 Арендованные каналы обычного качества При использовании заранее программируемых наборов параметров тестов ELQ 30 A+ обеспечивает немедленную оценку соответствия/несоответствия (PASS/FAIL) и предоставляет информацию о причинах отказов. Пассивные арендованные цепи Активные арендованные цепи Коммутируемые цепи Рек. МСЭ-T для пассивных цепей Чтобы узнать больше, щелкните на выбранной позиции! ELEKTR NIKA

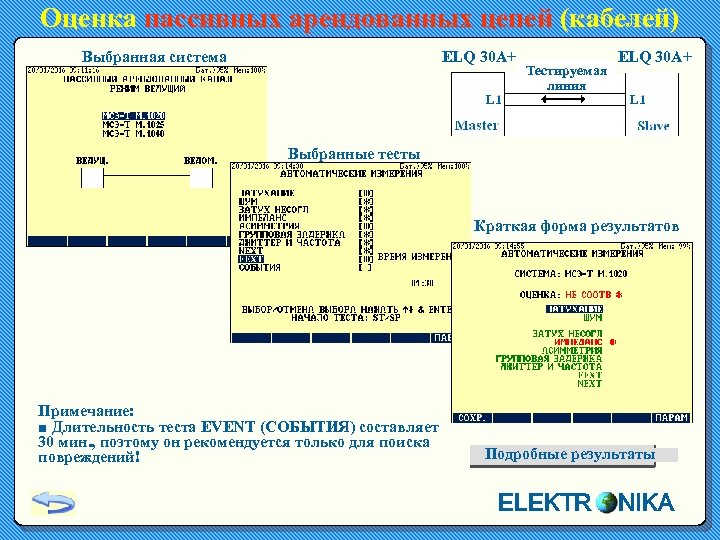

Оценка пассивных арендованных цепей (кабелей) Выбранная система ELQ 30 A+ Тестируемая линия ELQ 30 A+ Выбранные тесты Краткая форма результатов ELQ 30 A+ Примечание: ■ Длительность теста EVENT (СОБЫТИЯ) составляет 30 мин. , поэтому он рекомендуется только для поиска повреждений! Подробные результаты ELEKTR NIKA

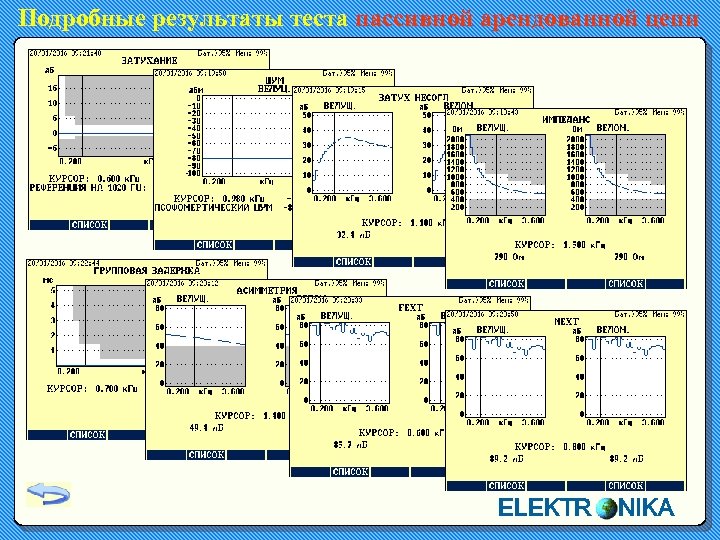

Подробные результаты теста пассивной арендованной цепи ELEKTR NIKA

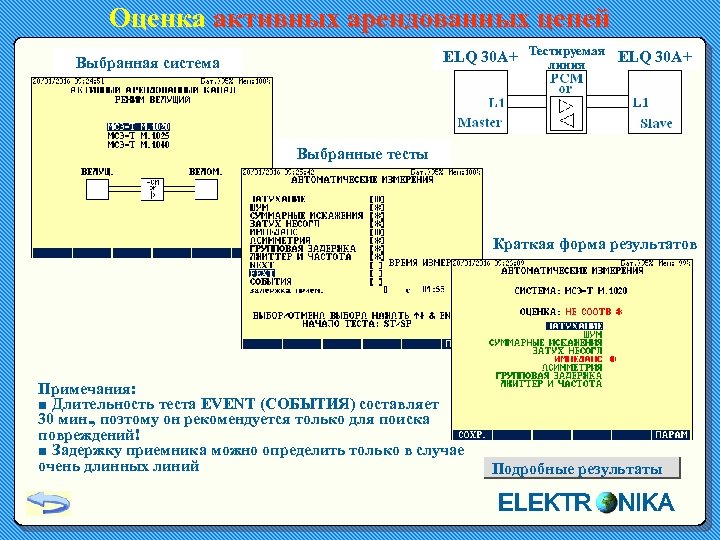

Оценка активных арендованных цепей ELQ 30 A+ Тестируемая ELQ 30 A+ линия Выбранная система Selected system Выбранныеtests Selected тесты Краткая форма результатов Примечания: ■ Длительность теста EVENT (СОБЫТИЯ) составляет 30 мин. , поэтому он рекомендуется только для поиска повреждений! ■ Задержку приемника можно определить только в случае очень длинных линий Подробные результаты ELEKTR NIKA

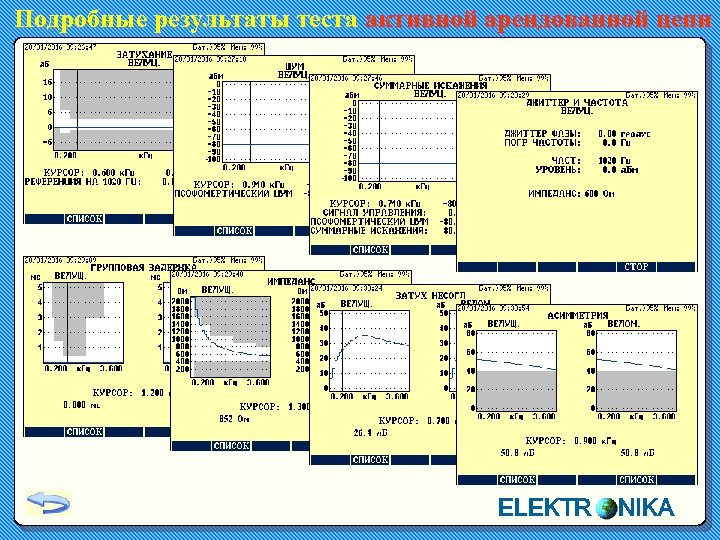

Подробные результаты теста активной арендованной цепи ELEKTR NIKA

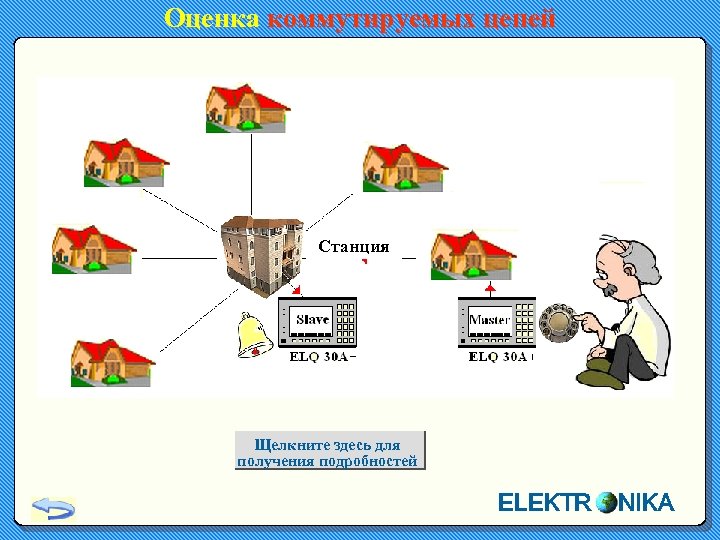

Оценка коммутируемых цепей Станция Щелкните здесь для получения подробностей ELEKTR NIKA

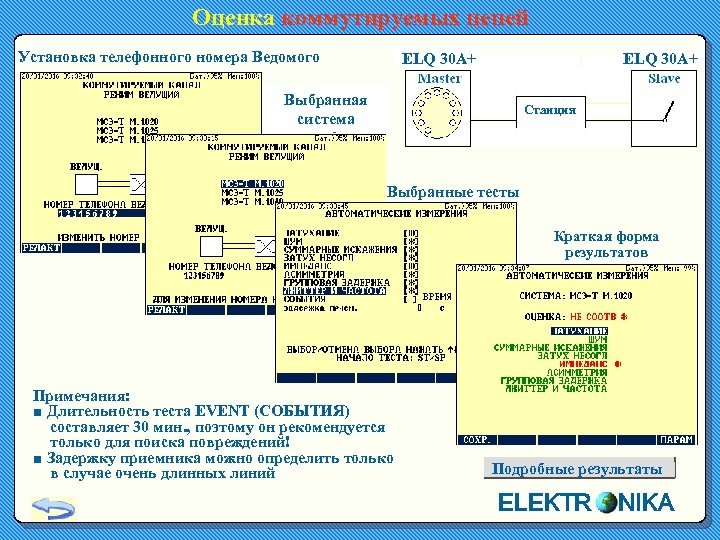

Оценка коммутируемых цепей Установка телефонного номера Ведомого ELQ 30 A+ Выбранная система Selected system Станция Выбранные тесты Краткая форма результатов Примечания: ■ Длительность теста EVENT (СОБЫТИЯ) составляет 30 мин. , поэтому он рекомендуется только для поиска повреждений! ■ Задержку приемника можно определить только в случае очень длинных линий Подробные результаты ELEKTR NIKA

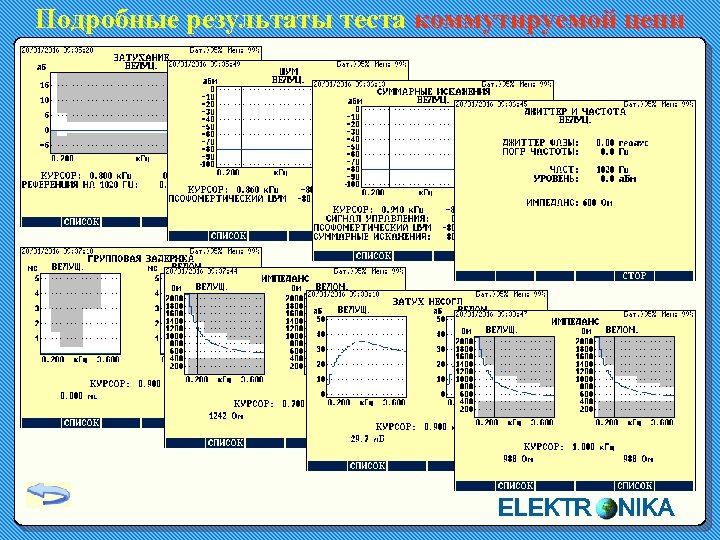

Подробные результаты теста коммутируемой цепи ELEKTR NIKA

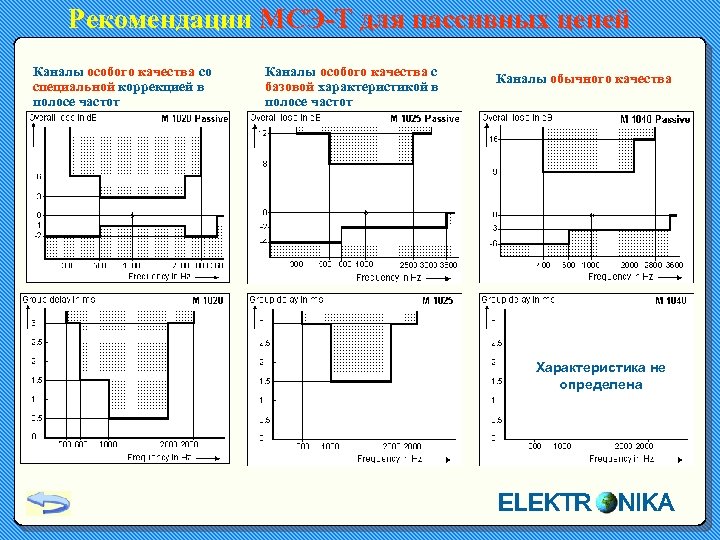

Рекомендации МСЭ-Т для пассивных цепей Каналы особого качества со специальной коррекцией в полосе частот Каналы особого качества с базовой характеристикой в полосе частот Каналы обычного качества Характеристика не определена ELEKTR NIKA

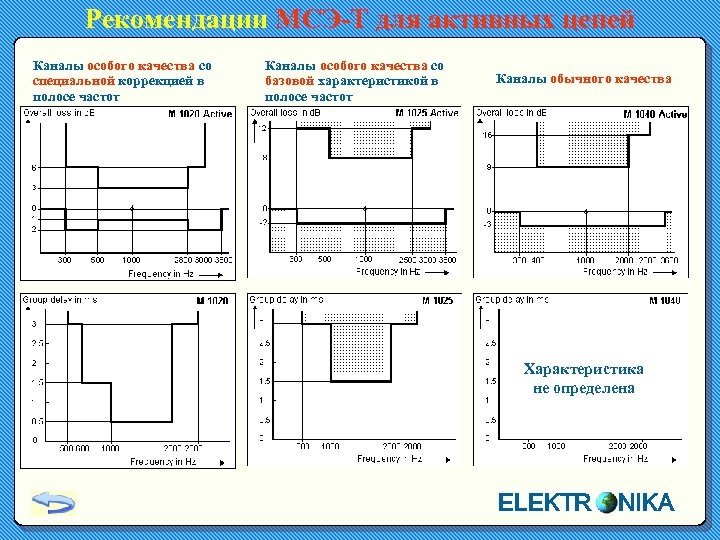

Рекомендации МСЭ-Т для активных цепей Каналы особого качества со специальной коррекцией в полосе частот Каналы особого качества со базовой характеристикой в полосе частот Каналы обычного качества Характеристика не определена ELEKTR NIKA
