АВТОМАТИЧЕСКАЯ СИСТЕМА КОНТРОЛЯ УЧЕТА ЭЛЕКТРОЭНЕРГИИ В

АВТОМАТИЧЕСКАЯ СИСТЕМА КОНТРОЛЯ УЧЕТА ЭЛЕКТРОЭНЕРГИИ В САДОВОМ ОБЩЕСТВЕ «ЗАРЕЧЬЕ» 2016 ГОД

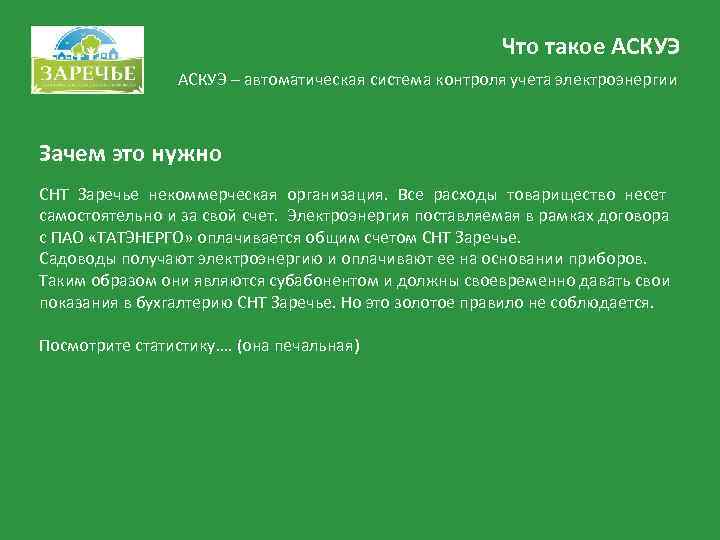

Что такое АСКУЭ – автоматическая система контроля учета электроэнергии Зачем это нужно СНТ Заречье некоммерческая организация. Все расходы товарищество несет самостоятельно и за свой счет. Электроэнергия поставляемая в рамках договора с ПАО «ТАТЭНЕРГО» оплачивается общим счетом СНТ Заречье. Садоводы получают электроэнергию и оплачивают ее на основании приборов. Таким образом они являются субабонентом и должны своевременно давать свои показания в бухгалтерию СНТ Заречье. Но это золотое правило не соблюдается. Посмотрите статистику…. (она печальная)

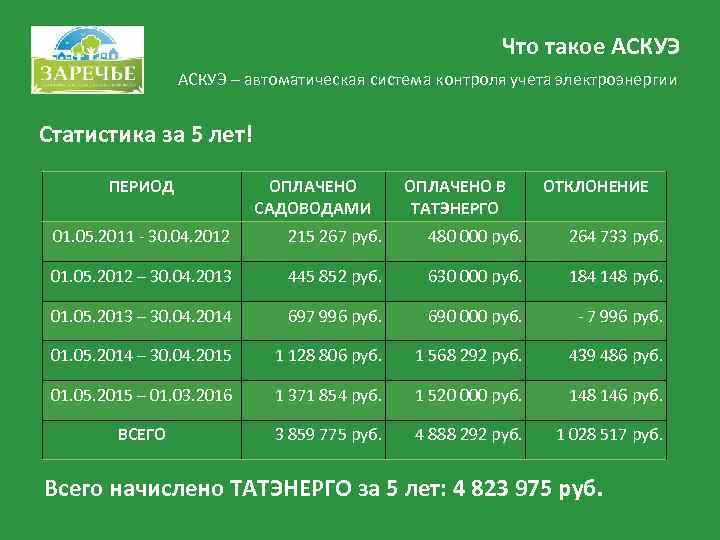

Что такое АСКУЭ – автоматическая система контроля учета электроэнергии Статистика за 5 лет! ПЕРИОД ОПЛАЧЕНО В ОТКЛОНЕНИЕ САДОВОДАМИ ТАТЭНЕРГО 01. 05. 2011 - 30. 04. 2012 215 267 руб. 480 000 руб. 264 733 руб. 01. 05. 2012 – 30. 04. 2013 445 852 руб. 630 000 руб. 184 148 руб. 01. 05. 2013 – 30. 04. 2014 697 996 руб. 690 000 руб. - 7 996 руб. 01. 05. 2014 – 30. 04. 2015 1 128 806 руб. 1 568 292 руб. 439 486 руб. 01. 05. 2015 – 01. 03. 2016 1 371 854 руб. 1 520 000 руб. 148 146 руб. ВСЕГО 3 859 775 руб. 4 888 292 руб. 1 028 517 руб. Всего начислено ТАТЭНЕРГО за 5 лет: 4 823 975 руб.

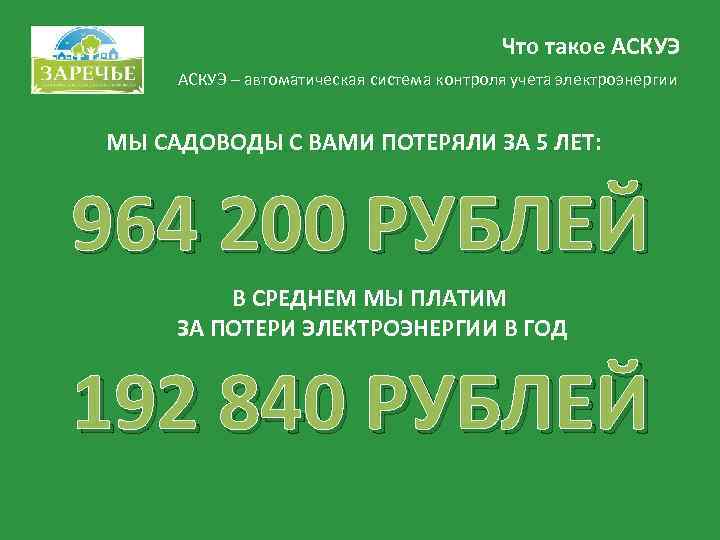

Что такое АСКУЭ – автоматическая система контроля учета электроэнергии МЫ САДОВОДЫ С ВАМИ ПОТЕРЯЛИ ЗА 5 ЛЕТ: 964 200 РУБЛЕЙ В СРЕДНЕМ МЫ ПЛАТИМ ЗА ПОТЕРИ ЭЛЕКТРОЭНЕРГИИ В ГОД 192 840 РУБЛЕЙ

Что такое АСКУЭ – автоматическая система контроля учета электроэнергии Зачем это нужно • С каждым годом садоводов и постоянных потребителей становиться больше • Количество потребления электроэнергии растет с каждым годом • Учет электроэнергии по киловаттам невозможно осуществить оперативно • Потребители предоставляют показания электроэнергии не регулярно • Оплата электроэнергии осуществляется не регулярно • Нет свободного доступа к приборам учета электроэнергии в любое время • Отсутствует возможность отключения от электроэнергии должников • Нет информации о напряжении и потребляемой мощности у потребителей И список можно продолжать бесконечно…

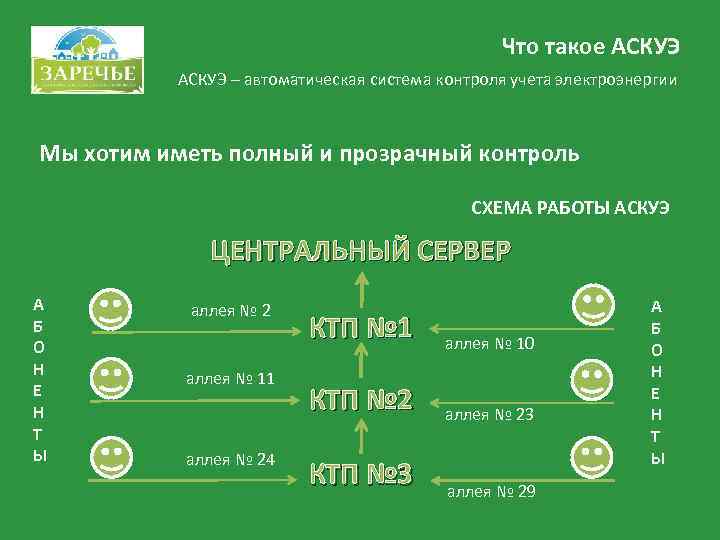

Что такое АСКУЭ – автоматическая система контроля учета электроэнергии Мы хотим иметь полный и прозрачный контроль СХЕМА РАБОТЫ АСКУЭ ЦЕНТРАЛЬНЫЙ СЕРВЕР А аллея № 2 А Б КТП № 1 аллея № 10 Б О О Н Н аллея № 11 Е Н КТП № 2 аллея № 23 Е Н Т Т Ы аллея № 24 Ы КТП № 3 аллея № 29

Что такое АСКУЭ – автоматическая система контроля учета электроэнергии Организация учета в СНТ Заречье

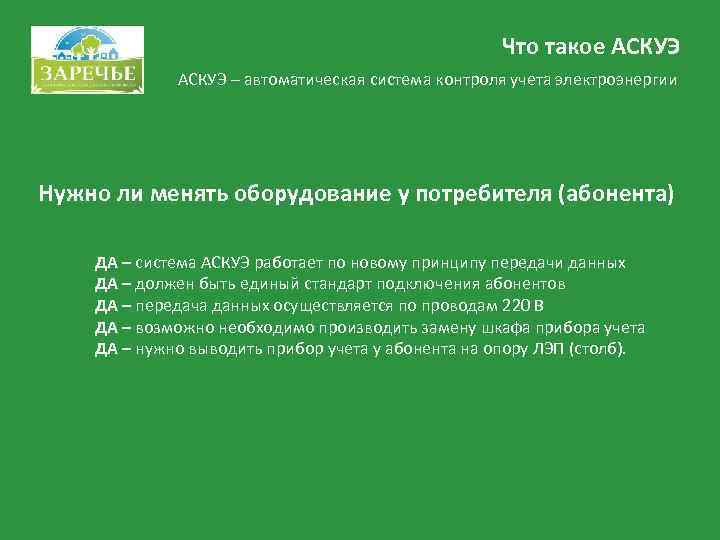

Что такое АСКУЭ – автоматическая система контроля учета электроэнергии Нужно ли менять оборудование у потребителя (абонента) ДА – система АСКУЭ работает по новому принципу передачи данных ДА – должен быть единый стандарт подключения абонентов ДА – передача данных осуществляется по проводам 220 В ДА – возможно необходимо производить замену шкафа прибора учета ДА – нужно выводить прибор учета у абонента на опору ЛЭП (столб).

Что такое АСКУЭ – автоматическая система контроля учета электроэнергии АСКУЭ на базе оборудования PLC-II позволяет решать следующий круг задач: q Дистанционное получение в автоматическом или ручном режимах от каждого узла учёта сведений об отпущенной или потреблённой электроэнергии; q Расчёт внутри объектового баланса поступления и потребления электроэнергии с целью выявления и ликвидации потерь; q Применение санкций против злостных неплательщиков путём ограничения допустимой мощности нагрузки или полного отключения энергоснабжения; q Контроль параметров электросети; q Обнаружение фактов несанкционированного вмешательства в работу приборов учёта или изменение схем включения в электросеть; q Анализ технического состояния и отказов приборов учёта; q Подготовку отчётов об электропотреблении; q Экспорт отчётов в на сайт zareche. ru и биллинговые системы.

Что такое АСКУЭ – автоматическая система контроля учета электроэнергии Этапы реализации АСКУЭ Этап I: Установка оборудование на КТП№№ 1, 2, 3 и синхронизация его с оборудованием установленного на КТП Татэнергосбыт. Этап II: Монтаж и пуско-наладка на световых опорах (столб) по аллеям в направлениях (на право и на лево) трехфазных счетчиков модели Меркурий 234 ARTM-02 POB. L 2 Этап III: Замена приборов учета у абонентов на однофазные счетчики модели Меркурий 203. 2 Т LBO с заключением договора на субабонентское обслуживание с предоставлением электроэнергий.

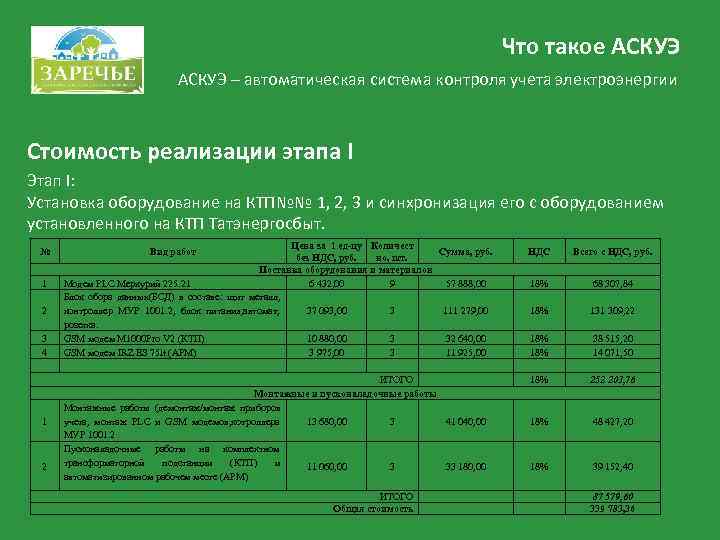

Что такое АСКУЭ АСКУЭ – автоматическая система контроля учета электроэнергии Стоимость реализации этапа I Этап I: Установка оборудование на КТП№№ 1, 2, 3 и синхронизация его с оборудованием установленного на КТП Татэнергосбыт. Цена за 1 ед-цу Количест № Вид работ Сумма, руб. НДС Всего с НДС, руб. без НДС, руб. во, шт. Поставка оборудования и материалов 1 Модем PLC Меркурий 225. 21 6 432, 00 9 57 888, 00 18% 68 307, 84 Блок сбора данных(БСД) в составе: щит металл, 2 контроллер МУР 1001. 2, блок питания, автомат, 37 093, 00 3 111 279, 00 18% 131 309, 22 розетка. 3 GSM модем М 1000 Pro V 2 (КТП) 10 880, 00 3 32 640, 00 18% 38 515, 20 4 GSM модем IRZ ES 75 it (АРМ) 3 975, 00 3 11 925, 00 18% 14 071, 50 ИТОГО 18% 252 203, 76 Монтажные и пусконаладочные работы Монтажные работы (демонтаж/монтаж приборов 1 учета, монтаж PLC и GSM модемов, котроллера 13 680, 00 3 41 040, 00 18% 48 427, 20 МУР 1001. 2 Пусконаладочные работы на комплектном 2 трансформаторной подстанции (КТП) и 11 060, 00 3 33 180, 00 18% 39 152, 40 автоматизированном рабочем месте (АРМ) ИТОГО 87 579, 60 Общая стоимость 339 783, 36

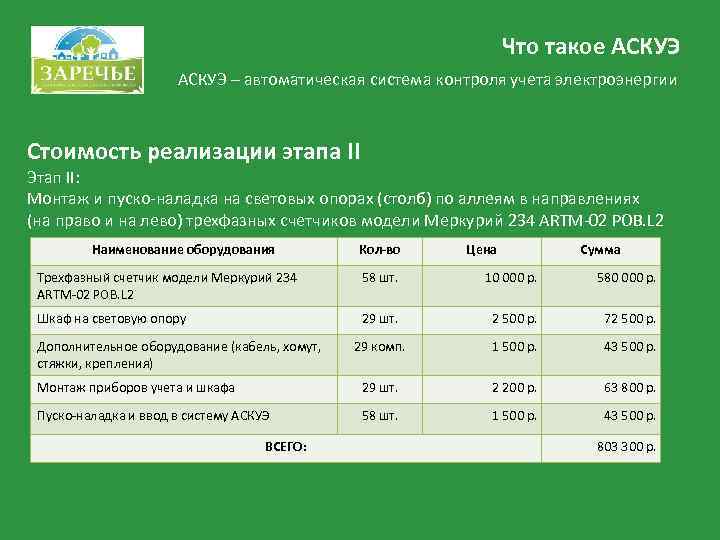

Что такое АСКУЭ АСКУЭ – автоматическая система контроля учета электроэнергии Стоимость реализации этапа II Этап II: Монтаж и пуско-наладка на световых опорах (столб) по аллеям в направлениях (на право и на лево) трехфазных счетчиков модели Меркурий 234 ARTM-02 POB. L 2 Наименование оборудования Кол-во Цена Сумма Трехфазный счетчик модели Меркурий 234 58 шт. 10 000 р. 580 000 р. ARTM-02 POB. L 2 Шкаф на световую опору 29 шт. 2 500 р. 72 500 р. Дополнительное оборудование (кабель, хомут, 29 комп. 1 500 р. 43 500 р. стяжки, крепления) Монтаж приборов учета и шкафа 29 шт. 2 200 р. 63 800 р. Пуско-наладка и ввод в систему АСКУЭ 58 шт. 1 500 р. 43 500 р. ВСЕГО: 803 300 р.

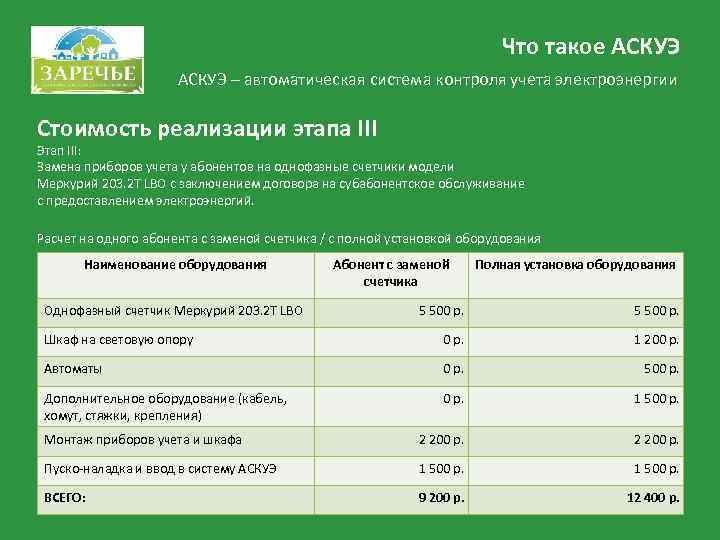

Что такое АСКУЭ АСКУЭ – автоматическая система контроля учета электроэнергии Стоимость реализации этапа III Этап III: Замена приборов учета у абонентов на однофазные счетчики модели Меркурий 203. 2 Т LBO с заключением договора на субабонентское обслуживание с предоставлением электроэнергий. Расчет на одного абонента с заменой счетчика / с полной установкой оборудования Наименование оборудования Абонент с заменой Полная установка оборудования счетчика Однофазный счетчик Меркурий 203. 2 Т LBO 5 500 р. Шкаф на световую опору 0 р. 1 200 р. Автоматы 0 р. 500 р. Дополнительное оборудование (кабель, 0 р. 1 500 р. хомут, стяжки, крепления) Монтаж приборов учета и шкафа 2 200 р. Пуско-наладка и ввод в систему АСКУЭ 1 500 р. ВСЕГО: 9 200 р. 12 400 р.

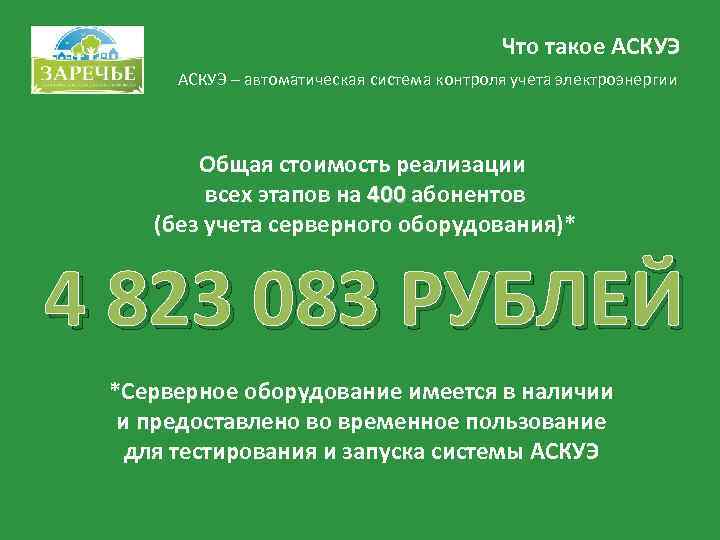

Что такое АСКУЭ – автоматическая система контроля учета электроэнергии Общая стоимость реализации всех этапов на 400 абонентов (без учета серверного оборудования)* 4 823 083 РУБЛЕЙ *Серверное оборудование имеется в наличии и предоставлено во временное пользование для тестирования и запуска системы АСКУЭ

Что такое АСКУЭ – автоматическая система контроля учета электроэнергии ИНФОРМАЦИЯ ОБ ОБОРУДОВАНИИ Меркурий 234 ARTM-02 PB. L 2

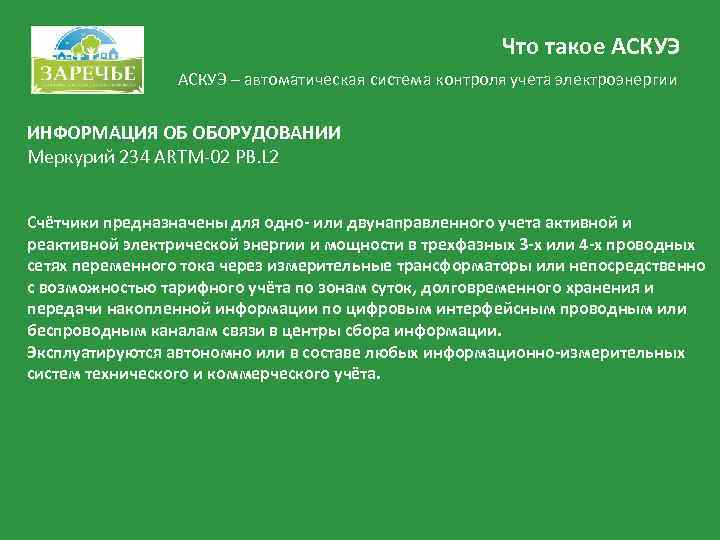

Что такое АСКУЭ – автоматическая система контроля учета электроэнергии ИНФОРМАЦИЯ ОБ ОБОРУДОВАНИИ Меркурий 234 ARTM-02 PB. L 2 Счётчики предназначены для одно- или двунаправленного учета активной и реактивной электрической энергии и мощности в трехфазных 3 -х или 4 -х проводных сетях переменного тока через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, долговременного хранения и передачи накопленной информации по цифровым интерфейсным проводным или беспроводным каналам связи в центры сбора информации. Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

Что такое АСКУЭ – автоматическая система контроля учета электроэнергии ИНФОРМАЦИЯ ОБ ОБОРУДОВАНИИ Меркурий 203. 2 Т LBO

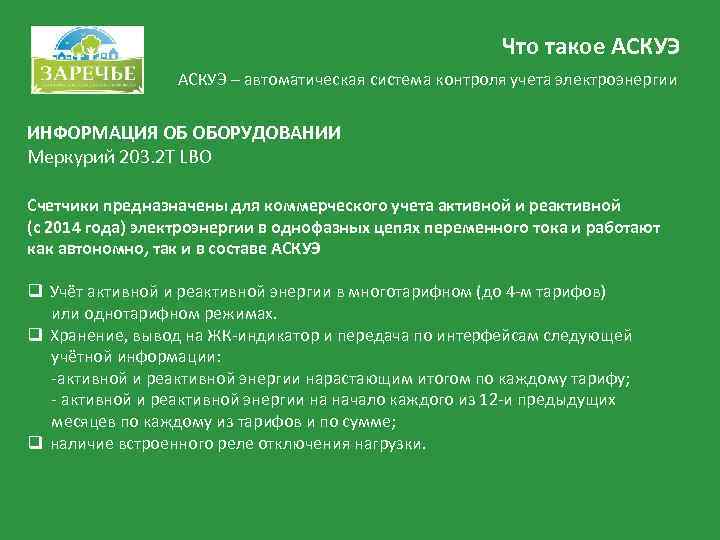

Что такое АСКУЭ – автоматическая система контроля учета электроэнергии ИНФОРМАЦИЯ ОБ ОБОРУДОВАНИИ Меркурий 203. 2 Т LBO Счетчики предназначены для коммерческого учета активной и реактивной (с 2014 года) электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ q Учёт активной и реактивной энергии в многотарифном (до 4 -м тарифов) или однотарифном режимах. q Хранение, вывод на ЖК-индикатор и передача по интерфейсам следующей учётной информации: -активной и реактивной энергии нарастающим итогом по каждому тарифу; - активной и реактивной энергии на начало каждого из 12 -и предыдущих месяцев по каждому из тарифов и по сумме; q наличие встроенного реле отключения нагрузки.
