АВТОБУСЫ «ВОЛЖАНИН» С АЛЮМИНИЕВЫМ КУЗОВОМ Настоящие инструкции следует соблюдать при ремонте автобусов «Волжанин» с алюминиевым кузовом

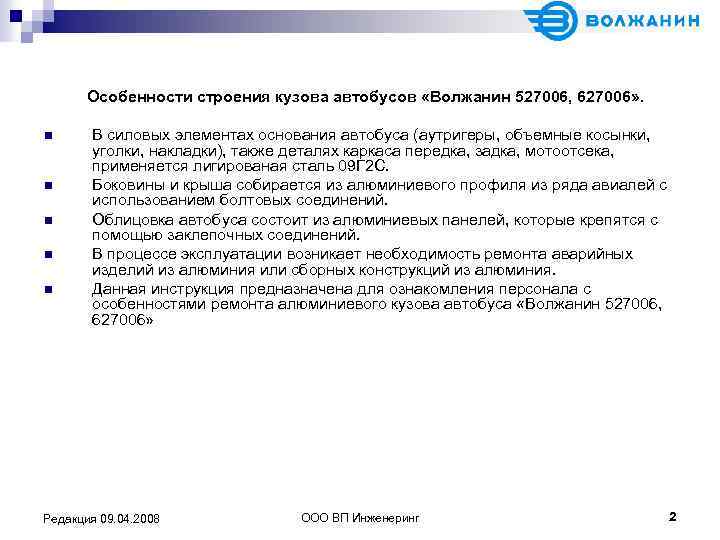

Особенности строения кузова автобусов «Волжанин 527006, 627006» . n n n В силовых элементах основания автобуса (аутригеры, объемные косынки, уголки, накладки), также деталях каркаса передка, задка, мотоотсека, применяется лигированая сталь 09 Г 2 С. Боковины и крыша собирается из алюминиевого профиля из ряда авиалей с использованием болтовых соединений. Облицовка автобуса состоит из алюминиевых панелей, которые крепятся с помощью заклепочных соединений. В процессе эксплуатации возникает необходимость ремонта аварийных изделий из алюминия или сборных конструкций из алюминия. Данная инструкция предназначена для ознакомления персонала с особенностями ремонта алюминиевого кузова автобуса «Волжанин 527006, 627006» Редакция 09. 04. 2008 ООО ВП Инженеринг 2
n n Внимание! В ремонте необходимо использовать только те материалы, которые рекомендованы ООО ВАП «Волжанин» (профиль, панели, дополнительные принадлежности, такие как болты, винты, гайки, угловые элементы, резиновые детали, заклёпки и т. п. ), а так же запрещается вносить в них изменения (например, проводить станочную обработку, повреждать и др. ). Перечень рекомендованных материалов см. ниже. Все детали перед сборкой или ремонтом должны быть обезжирены, на них не должно быть следов масла и грязи, особенно на резьбовой части болтов, винтов и гаек. Редакция 09. 04. 2008 ООО ВП Инженеринг 3

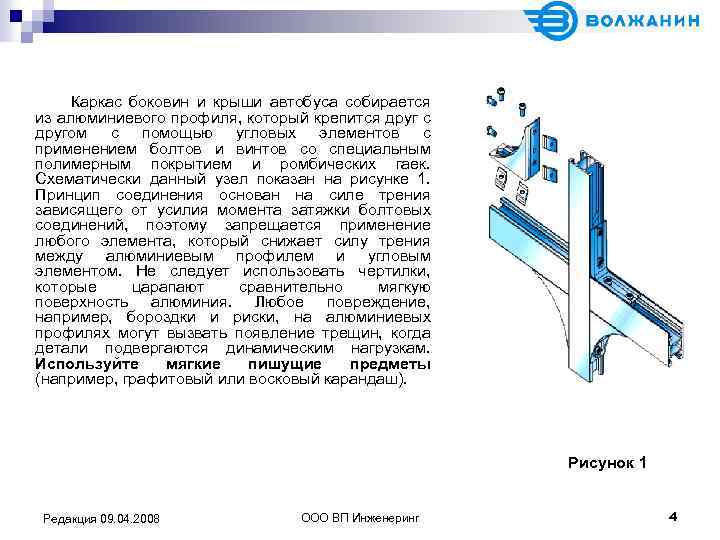

Каркас боковин и крыши автобуса собирается из алюминиевого профиля, который крепится друг с другом с помощью угловых элементов с применением болтов и винтов со специальным полимерным покрытием и ромбических гаек. Схематически данный узел показан на рисунке 1. Принцип соединения основан на силе трения зависящего от усилия момента затяжки болтовых соединений, поэтому запрещается применение любого элемента, который снижает силу трения между алюминиевым профилем и угловым элементом. Не следует использовать чертилки, которые царапают сравнительно мягкую поверхность алюминия. Любое повреждение, например, бороздки и риски, на алюминиевых профилях могут вызвать появление трещин, когда детали подвергаются динамическим нагрузкам. Используйте мягкие пишущие предметы (например, графитовый или восковый карандаш). Рисунок 1 Редакция 09. 04. 2008 ООО ВП Инженеринг 4

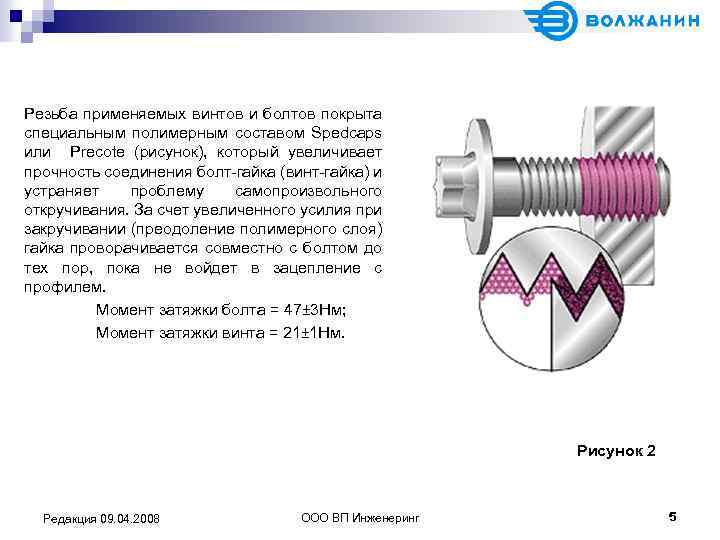

Резьба применяемых винтов и болтов покрыта специальным полимерным составом Spedcaps или Precote (рисунок), который увеличивает прочность соединения болт-гайка (винт-гайка) и устраняет проблему самопроизвольного откручивания. За счет увеличенного усилия при закручивании (преодоление полимерного слоя) гайка проворачивается совместно с болтом до тех пор, пока не войдет в зацепление с профилем. Момент затяжки болта = 47± 3 Нм; Момент затяжки винта = 21± 1 Нм. Рисунок 2 Редакция 09. 04. 2008 ООО ВП Инженеринг 5

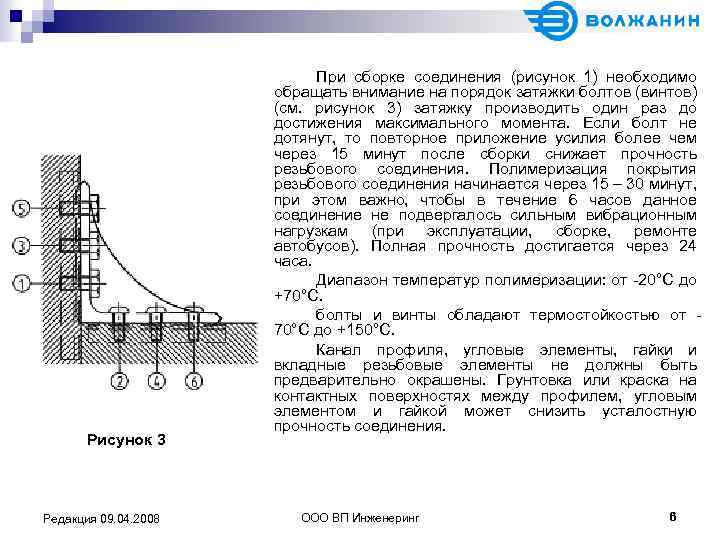

Рисунок 3 Редакция 09. 04. 2008 При сборке соединения (рисунок 1) необходимо обращать внимание на порядок затяжки болтов (винтов) (см. рисунок 3) затяжку производить один раз до достижения максимального момента. Если болт не дотянут, то повторное приложение усилия более чем через 15 минут после сборки снижает прочность резьбового соединения. Полимеризация покрытия резьбового соединения начинается через 15 – 30 минут, при этом важно, чтобы в течение 6 часов данное соединение не подвергалось сильным вибрационным нагрузкам (при эксплуатации, сборке, ремонте автобусов). Полная прочность достигается через 24 часа. Диапазон температур полимеризации: от -20°C до +70°C. болты и винты обладают термостойкостью от 70°C до +150°C. Канал профиля, угловые элементы, гайки и вкладные резьбовые элементы не должны быть предварительно окрашены. Грунтовка или краска на контактных поверхностях между профилем, угловым элементом и гайкой может снизить усталостную прочность соединения. ООО ВП Инженеринг 6

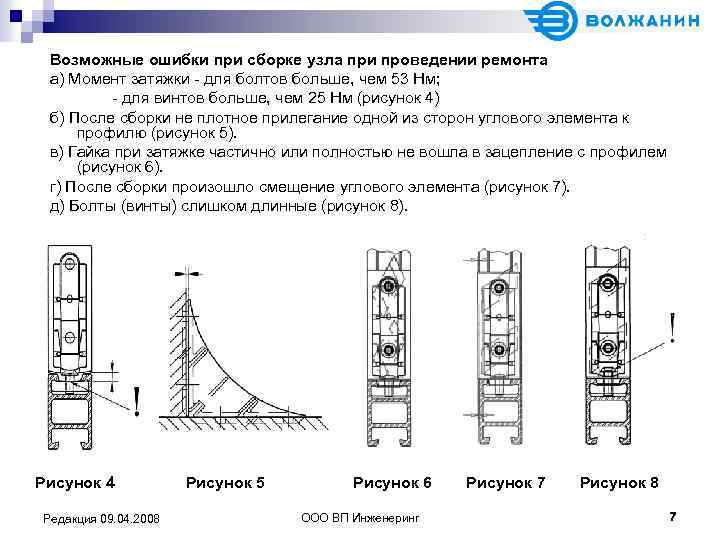

Возможные ошибки при сборке узла при проведении ремонта а) Момент затяжки - для болтов больше, чем 53 Нм; - для винтов больше, чем 25 Нм (рисунок 4) б) После сборки не плотное прилегание одной из сторон углового элемента к профилю (рисунок 5). в) Гайка при затяжке частично или полностью не вошла в зацепление с профилем (рисунок 6). г) После сборки произошло смещение углового элемента (рисунок 7). д) Болты (винты) слишком длинные (рисунок 8). Рисунок 4 Редакция 09. 04. 2008 Рисунок 5 Рисунок 6 ООО ВП Инженеринг Рисунок 7 Рисунок 8 7

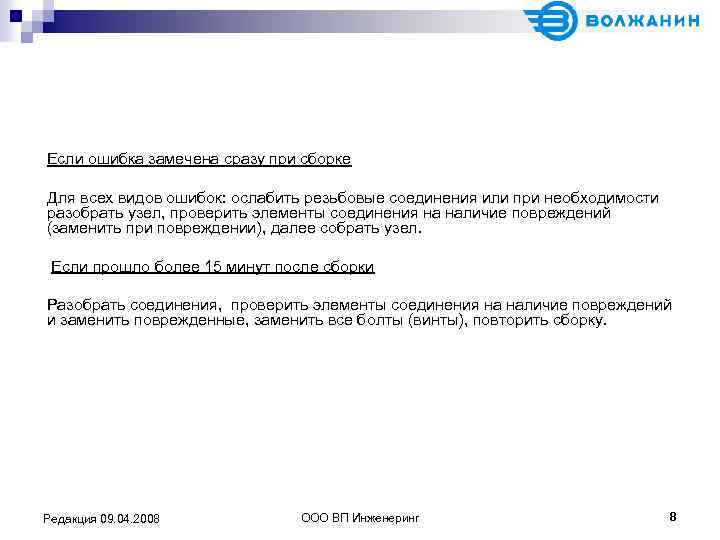

Если ошибка замечена сразу при сборке Для всех видов ошибок: ослабить резьбовые соединения или при необходимости разобрать узел, проверить элементы соединения на наличие повреждений (заменить при повреждении), далее собрать узел. Если прошло более 15 минут после сборки Разобрать соединения, проверить элементы соединения на наличие повреждений и заменить поврежденные, заменить все болты (винты), повторить сборку. Редакция 09. 04. 2008 ООО ВП Инженеринг 8

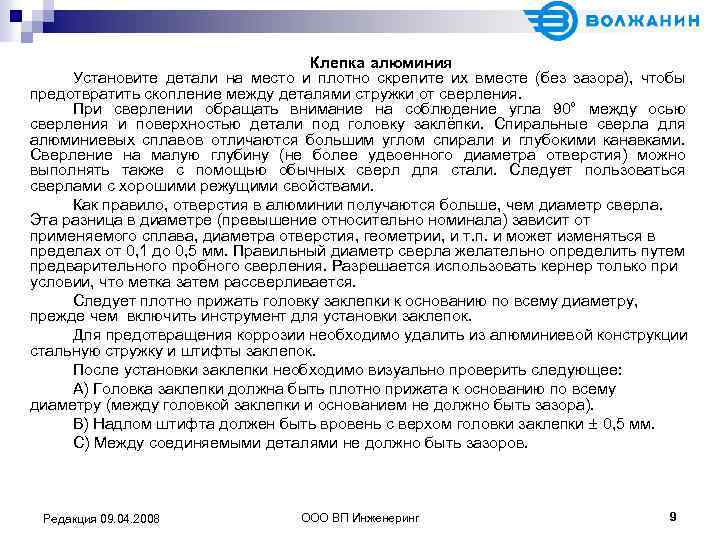

Клепка алюминия Установите детали на место и плотно скрепите их вместе (без зазора), чтобы предотвратить скопление между деталями стружки от сверления. При сверлении обращать внимание на соблюдение угла 90° между осью сверления и поверхностью детали под головку заклёпки. Спиральные сверла для алюминиевых сплавов отличаются большим углом спирали и глубокими канавками. Сверление на малую глубину (не более удвоенного диаметра отверстия) можно выполнять также с помощью обычных сверл для стали. Следует пользоваться сверлами с хорошими режущими свойствами. Как правило, отверстия в алюминии получаются больше, чем диаметр сверла. Эта разница в диаметре (превышение относительно номинала) зависит от применяемого сплава, диаметра отверстия, геометрии, и т. п. и может изменяться в пределах от 0, 1 до 0, 5 мм. Правильный диаметр сверла желательно определить путем предварительного пробного сверления. Разрешается использовать кернер только при условии, что метка затем рассверливается. Следует плотно прижать головку заклепки к основанию по всему диаметру, прежде чем включить инструмент для установки заклепок. Для предотвращения коррозии необходимо удалить из алюминиевой конструкции стальную стружку и штифты заклепок. После установки заклепки необходимо визуально проверить следующее: A) Головка заклепки должна быть плотно прижата к основанию по всему диаметру (между головкой заклепки и основанием не должно быть зазора). B) Надлом штифта должен быть вровень с верхом головки заклепки 0, 5 мм. C) Между соединяемыми деталями не должно быть зазоров. Редакция 09. 04. 2008 ООО ВП Инженеринг 9

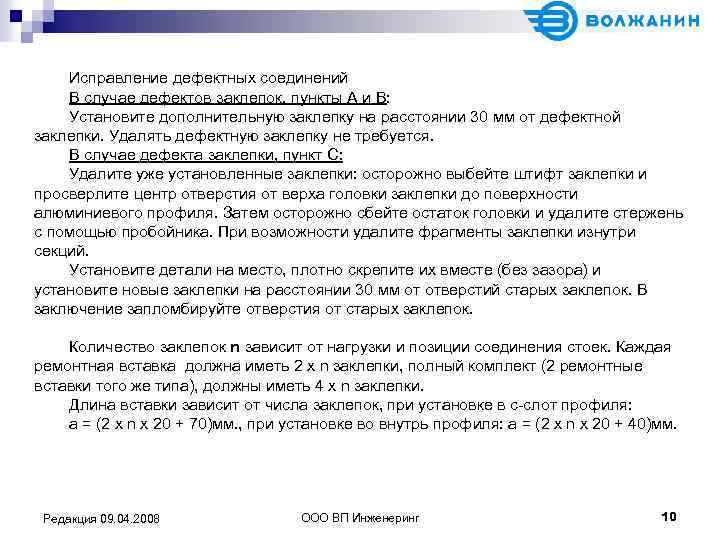

Исправление дефектных соединений В случае дефектов заклепок, пункты A и B: Установите дополнительную заклепку на расстоянии 30 мм от дефектной заклепки. Удалять дефектную заклепку не требуется. В случае дефекта заклепки, пункт C: Удалите уже установленные заклепки: осторожно выбейте штифт заклепки и просверлите центр отверстия от верха головки заклепки до поверхности алюминиевого профиля. Затем осторожно сбейте остаток головки и удалите стержень с помощью пробойника. При возможности удалите фрагменты заклепки изнутри секций. Установите детали на место, плотно скрепите их вместе (без зазора) и установите новые заклепки на расстоянии 30 мм от отверстий старых заклепок. В заключение запломбируйте отверстия от старых заклепок. Количество заклепок n зависит от нагрузки и позиции соединения стоек. Каждая ремонтная вставка должна иметь 2 х n заклепки, полный комплект (2 ремонтные вставки того же типа), должны иметь 4 х n заклепки. Длина вставки зависит от числа заклепок, при установке в с-слот профиля: а = (2 x n x 20 + 70)мм. , при установке во внутрь профиля: а = (2 x n x 20 + 40)мм. Редакция 09. 04. 2008 ООО ВП Инженеринг 10

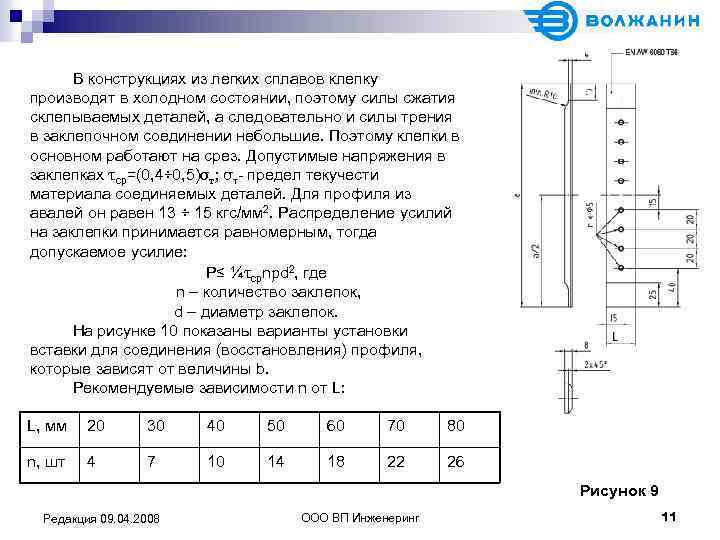

В конструкциях из легких сплавов клепку производят в холодном состоянии, поэтому силы сжатия склепываемых деталей, а следовательно и силы трения в заклепочном соединении небольшие. Поэтому клепки в основном работают на срез. Допустимые напряжения в заклепках τср=(0, 4÷ 0, 5)σт; σт- предел текучести материала соединяемых деталей. Для профиля из авалей он равен 13 ÷ 15 кгс/мм 2. Распределение усилий на заклепки принимается равномерным, тогда допускаемое усилие: Р≤ ¼τсрnpd 2, где n – количество заклепок, d – диаметр заклепок. На рисунке 10 показаны варианты установки вставки для соединения (восстановления) профиля, которые зависят от величины b. Рекомендуемые зависимости n от L: L, мм 20 30 40 50 60 70 80 n, шт 4 7 10 14 18 22 26 Рисунок 9 Редакция 09. 04. 2008 ООО ВП Инженеринг 11

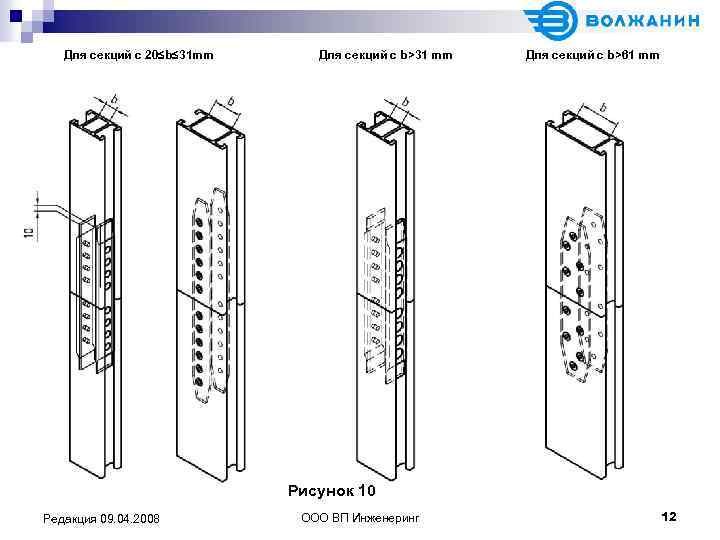

Для секций с 20≤b≤ 31 mm Для секций с b>31 mm Для секций с b>61 mm Рисунок 10 Редакция 09. 04. 2008 ООО ВП Инженеринг 12

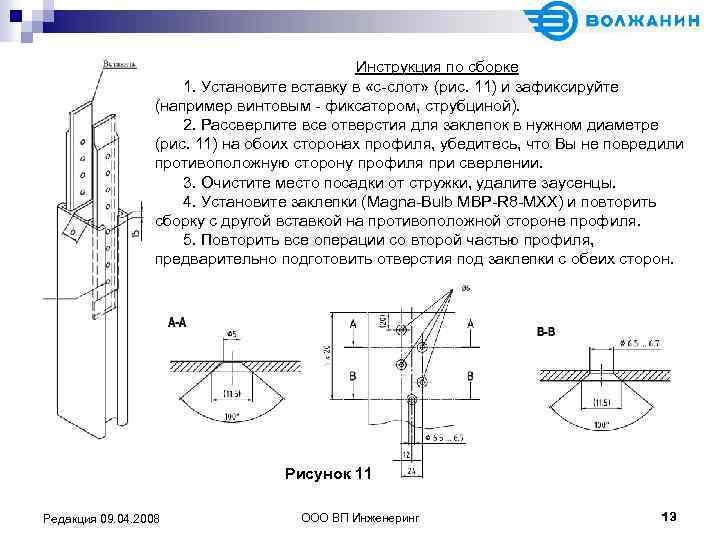

Инструкция по сборке 1. Установите вставку в «c-слот» (рис. 11) и зафиксируйте (например винтовым - фиксатором, струбциной). 2. Рассверлите все отверстия для заклепок в нужном диаметре (рис. 11) на обоих сторонах профиля, убедитесь, что Вы не повредили противоположную сторону профиля при сверлении. 3. Очистите место посадки от стружки, удалите заусенцы. 4. Установите заклепки (Magna-Bulb MBP-R 8 -MXX) и повторить сборку с другой вставкой на противоположной стороне профиля. 5. Повторить все операции со второй частью профиля, предварительно подготовить отверстия под заклепки с обеих сторон. Рисунок 11 Редакция 09. 04. 2008 ООО ВП Инженеринг 13

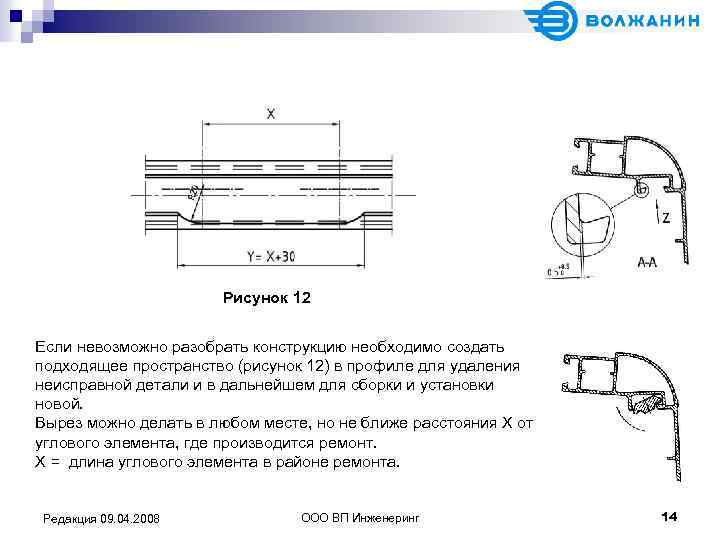

Рисунок 12 Если невозможно разобрать конструкцию необходимо создать подходящее пространство (рисунок 12) в профиле для удаления неисправной детали и в дальнейшем для сборки и установки новой. Вырез можно делать в любом месте, но не ближе расстояния Х от углового элемента, где производится ремонт. Х = длина углового элемента в районе ремонта. Редакция 09. 04. 2008 ООО ВП Инженеринг 14

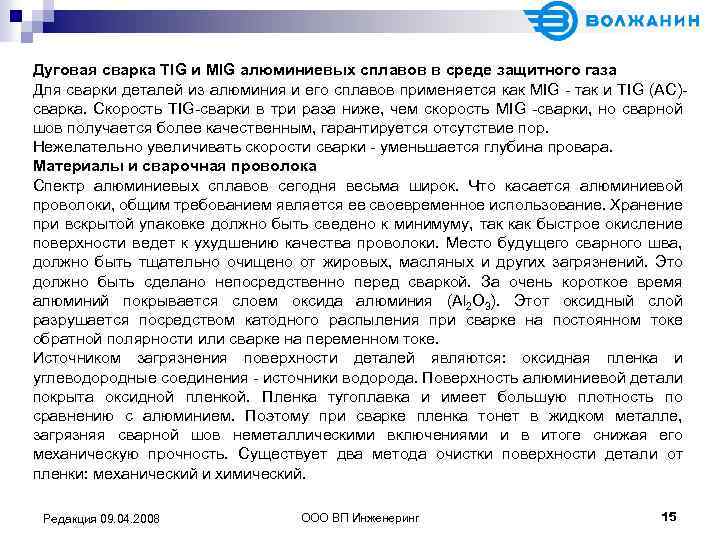

Дуговая сварка TIG и MIG алюминиевых сплавов в среде защитного газа Для сварки деталей из алюминия и его сплавов применяется как MIG - так и TIG (AC)сварка. Скорость TIG-сварки в три раза ниже, чем скорость MIG -сварки, но сварной шов получается более качественным, гарантируется отсутствие пор. Нежелательно увеличивать скорости сварки - уменьшается глубина провара. Материалы и сварочная проволока Спектр алюминиевых сплавов сегодня весьма широк. Что касается алюминиевой проволоки, общим требованием является ее своевременное использование. Хранение при вскрытой упаковке должно быть сведено к минимуму, так как быстрое окисление поверхности ведет к ухудшению качества проволоки. Место будущего сварного шва, должно быть тщательно очищено от жировых, масляных и других загрязнений. Это должно быть сделано непосредственно перед сваркой. За очень короткое время алюминий покрывается слоем оксида алюминия (Al 2 O 3). Этот оксидный слой разрушается посредством катодного распыления при сварке на постоянном токе обратной полярности или сварке на переменном токе. Источником загрязнения поверхности деталей являются: оксидная пленка и углеводородные соединения - источники водорода. Поверхность алюминиевой детали покрыта оксидной пленкой. Пленка тугоплавка и имеет большую плотность по сравнению с алюминием. Поэтому при сварке пленка тонет в жидком металле, загрязняя сварной шов неметаллическими включениями и в итоге снижая его механическую прочность. Существует два метода очистки поверхности детали от пленки: механический и химический. Редакция 09. 04. 2008 ООО ВП Инженеринг 15

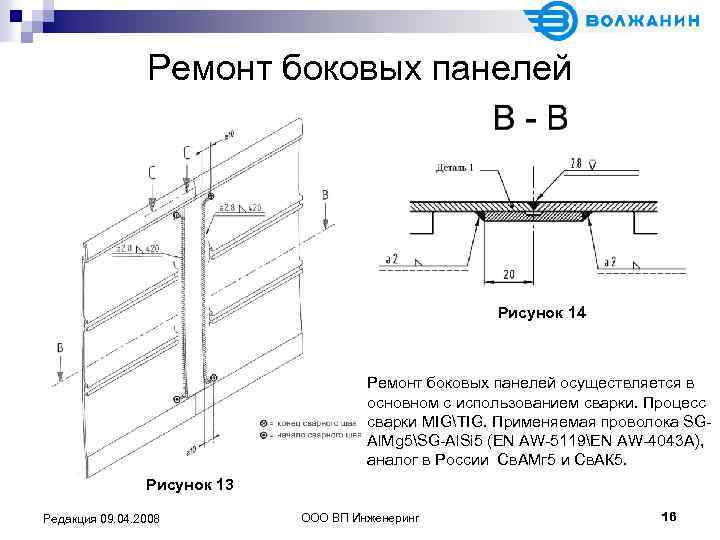

Ремонт боковых панелей Рисунок 14 Ремонт боковых панелей осуществляется в основном с использованием сварки. Процесс сварки MIGTIG. Применяемая проволока SGAl. Mg 5SG-Al. Si 5 (EN AW-5119EN AW-4043 A), аналог в России Св. АМг 5 и Св. АК 5. Рисунок 13 Редакция 09. 04. 2008 ООО ВП Инженеринг 16

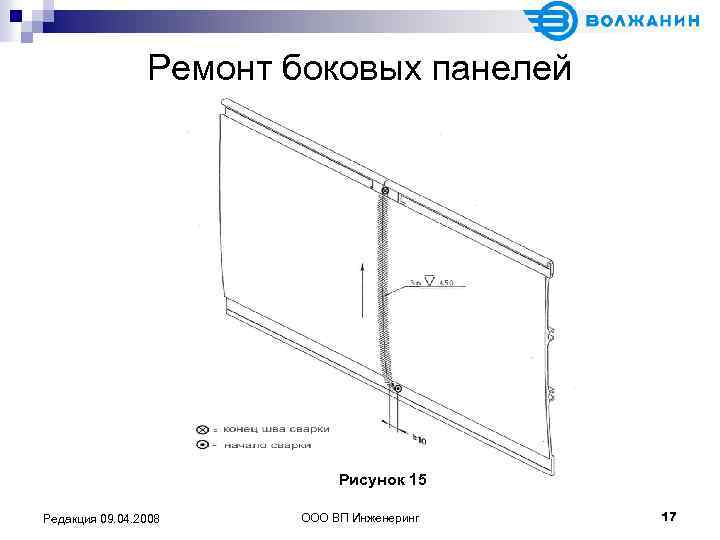

Ремонт боковых панелей Рисунок 15 Редакция 09. 04. 2008 ООО ВП Инженеринг 17

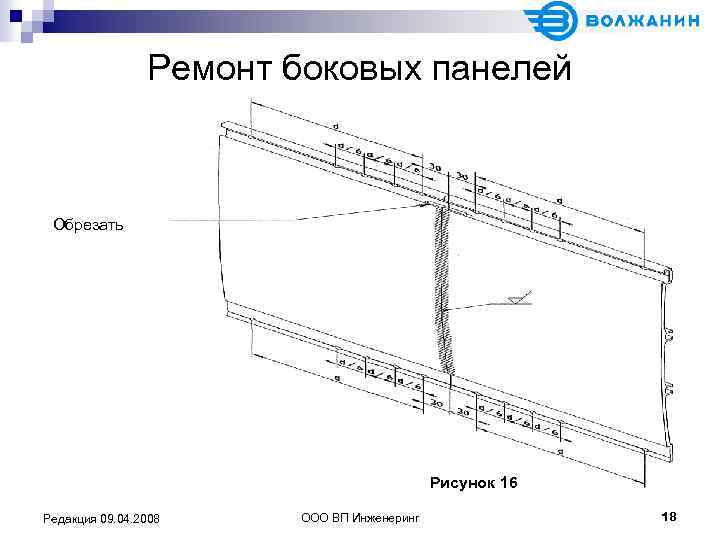

Ремонт боковых панелей Обрезать Рисунок 16 Редакция 09. 04. 2008 ООО ВП Инженеринг 18

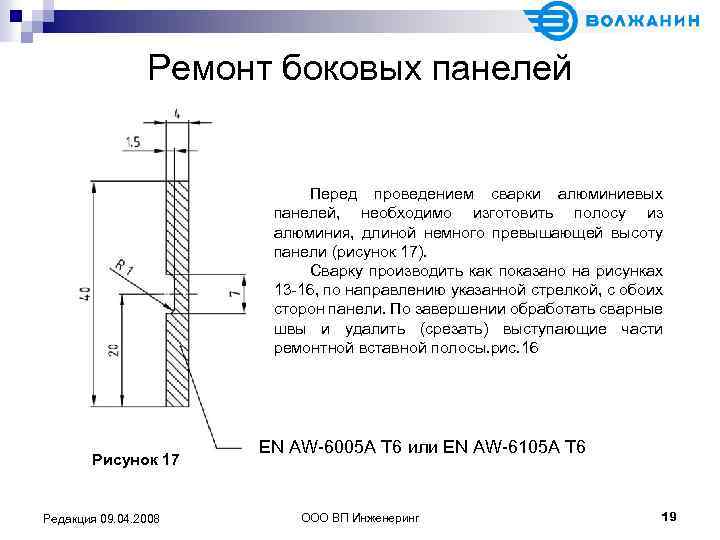

Ремонт боковых панелей Перед проведением сварки алюминиевых панелей, необходимо изготовить полосу из алюминия, длиной немного превышающей высоту панели (рисунок 17). Сварку производить как показано на рисунках 13 -16, по направлению указанной стрелкой, с обоих сторон панели. По завершении обработать сварные швы и удалить (срезать) выступающие части ремонтной вставной полосы. рис. 16 Рисунок 17 Редакция 09. 04. 2008 EN AW-6005 A T 6 или EN AW-6105 A T 6 ООО ВП Инженеринг 19

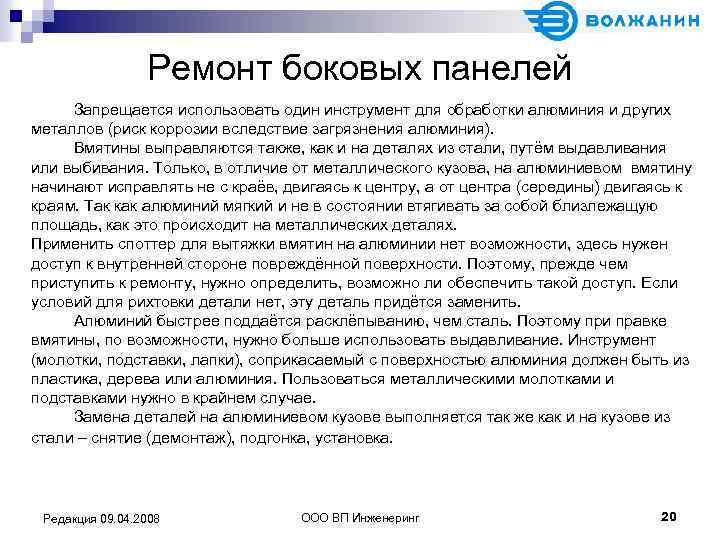

Ремонт боковых панелей Запрещается использовать один инструмент для обработки алюминия и других металлов (риск коррозии вследствие загрязнения алюминия). Вмятины выправляются также, как и на деталях из стали, путём выдавливания или выбивания. Только, в отличие от металлического кузова, на алюминиевом вмятину начинают исправлять не с краёв, двигаясь к центру, а от центра (середины) двигаясь к краям. Так как алюминий мягкий и не в состоянии втягивать за собой близлежащую площадь, как это происходит на металлических деталях. Применить споттер для вытяжки вмятин на алюминии нет возможности, здесь нужен доступ к внутренней стороне повреждённой поверхности. Поэтому, прежде чем приступить к ремонту, нужно определить, возможно ли обеспечить такой доступ. Если условий для рихтовки детали нет, эту деталь придётся заменить. Алюминий быстрее поддаётся расклёпыванию, чем сталь. Поэтому при правке вмятины, по возможности, нужно больше использовать выдавливание. Инструмент (молотки, подставки, лапки), соприкасаемый с поверхностью алюминия должен быть из пластика, дерева или алюминия. Пользоваться металлическими молотками и подставками нужно в крайнем случае. Замена деталей на алюминиевом кузове выполняется так же как и на кузове из стали – снятие (демонтаж), подгонка, установка. Редакция 09. 04. 2008 ООО ВП Инженеринг 20

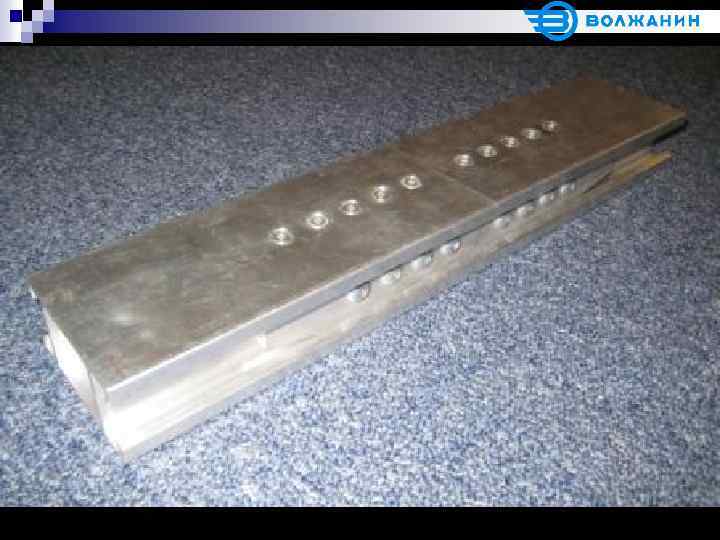

Редакция 21. 02. 2008 ООО ВП Инженеринг 21

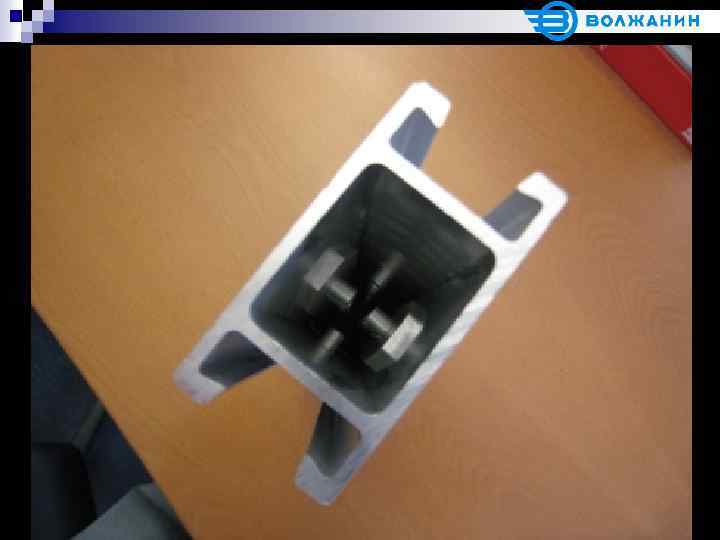

Редакция 21. 02. 2008 ООО ВП Инженеринг 22

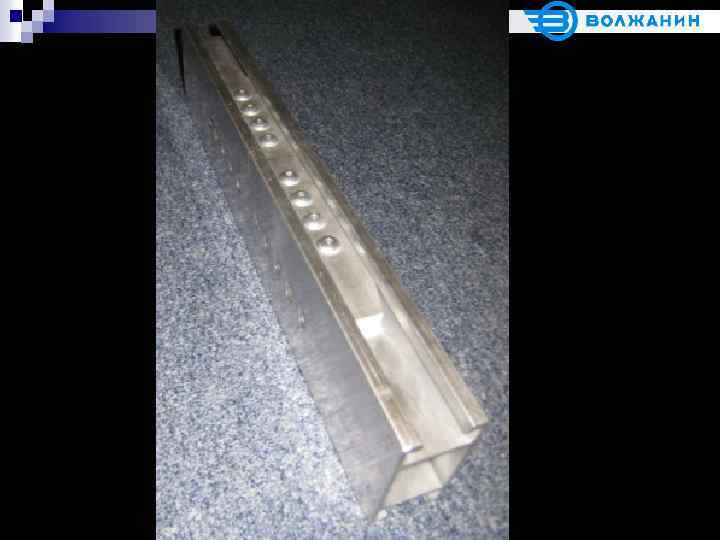

Редакция 21. 02. 2008 ООО ВП Инженеринг 23

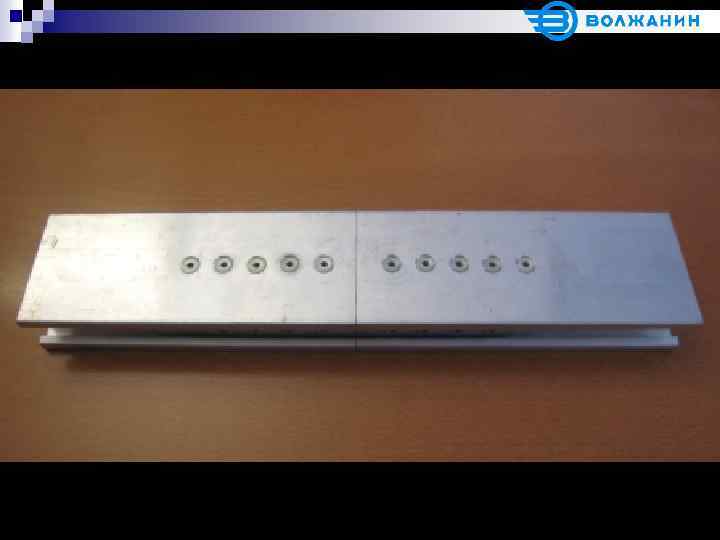

Редакция 21. 02. 2008 ООО ВП Инженеринг 24

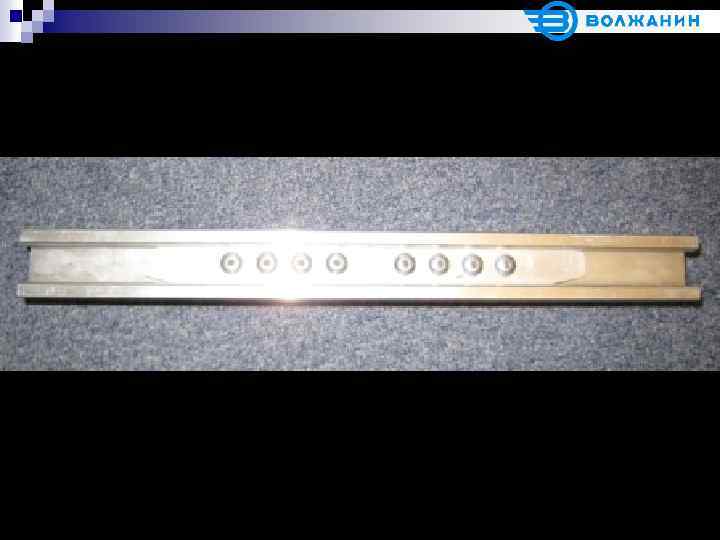

Редакция 21. 02. 2008 ООО ВП Инженеринг 25

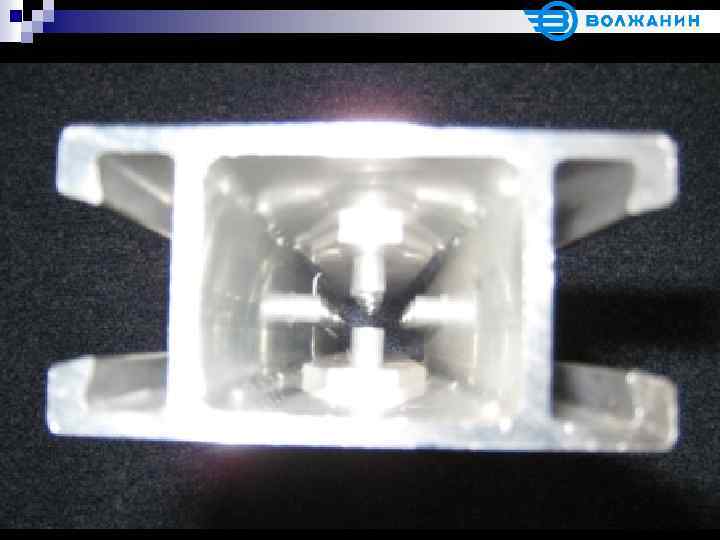

Редакция 21. 02. 2008 ООО ВП Инженеринг 26

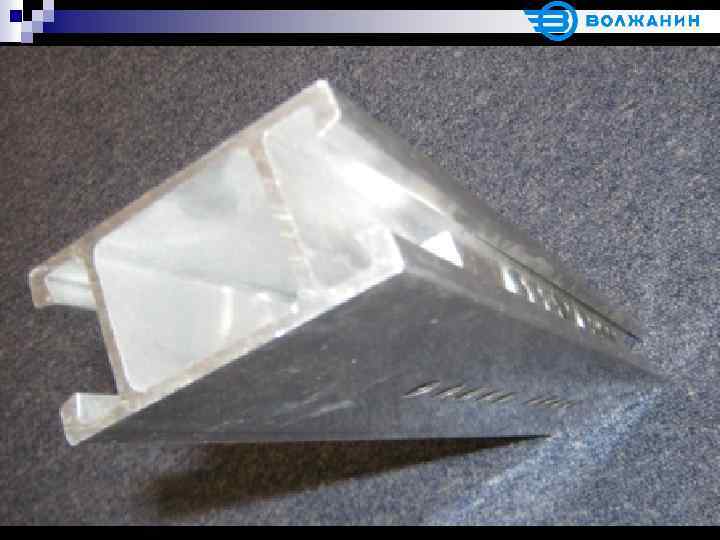

Редакция 21. 02. 2008 ООО ВП Инженеринг 27

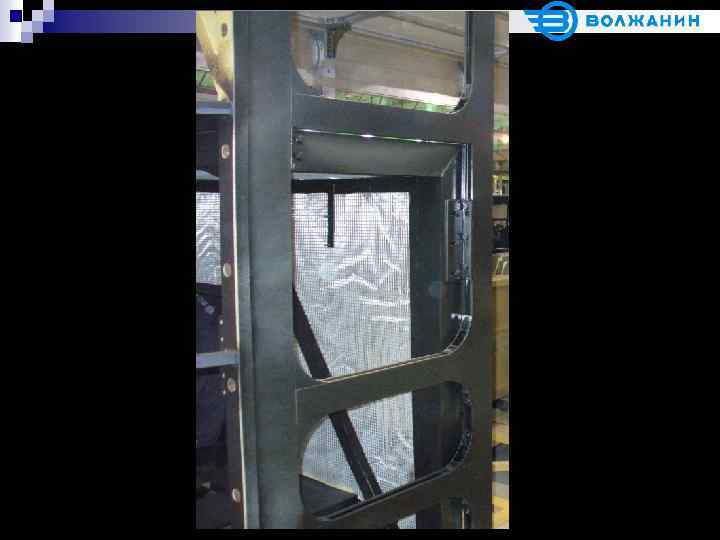

Редакция 21. 02. 2008 ООО ВП Инженеринг 28

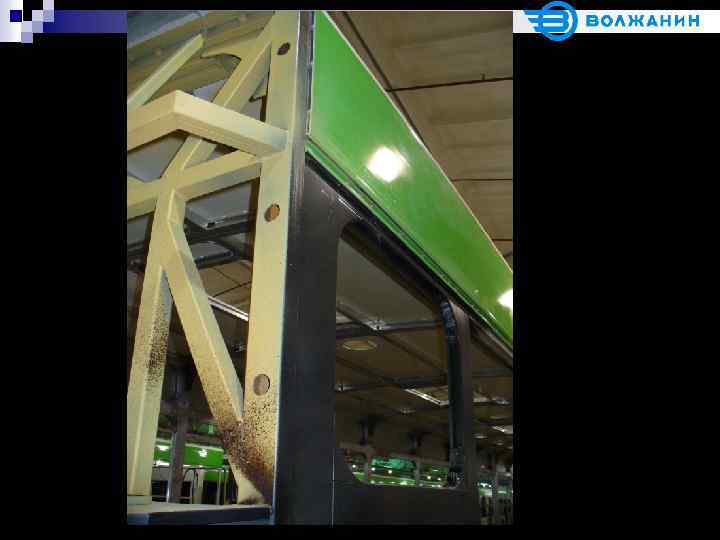

Редакция 21. 02. 2008 ООО ВП Инженеринг 29

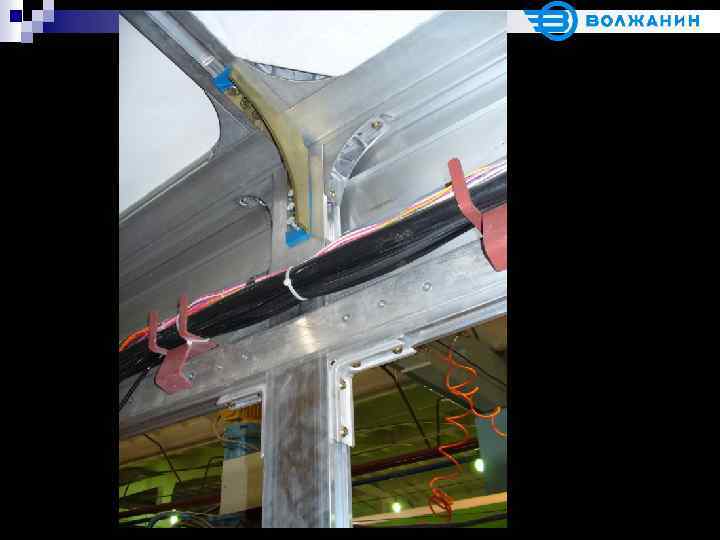

Редакция 21. 02. 2008 ООО ВП Инженеринг 30

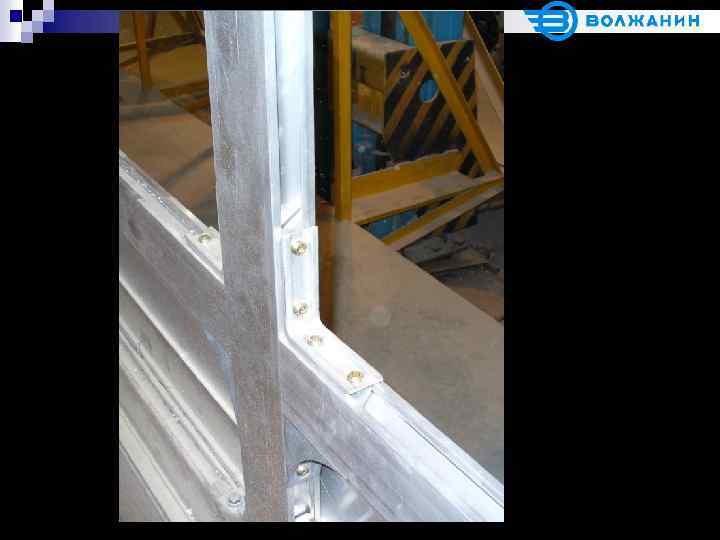

Редакция 21. 02. 2008 ООО ВП Инженеринг 31
Редакция 21. 02. 2008 ООО ВП Инженеринг 32
Редакция 21. 02. 2008 ООО ВП Инженеринг 33

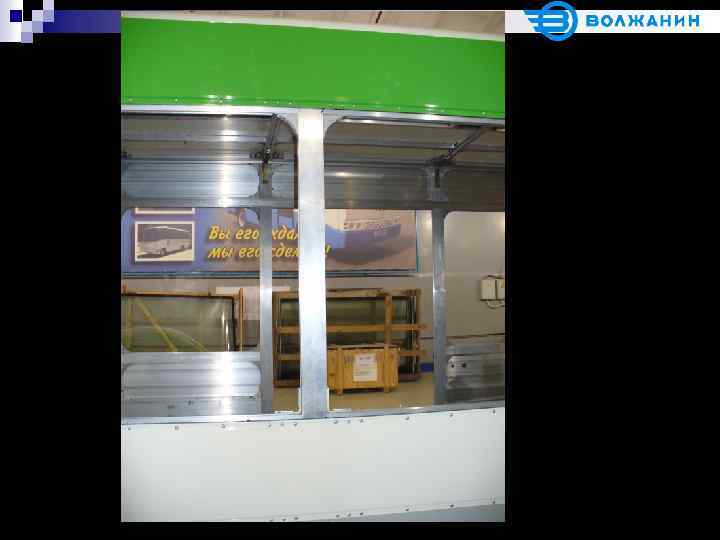

Редакция 21. 02. 2008 ООО ВП Инженеринг 34

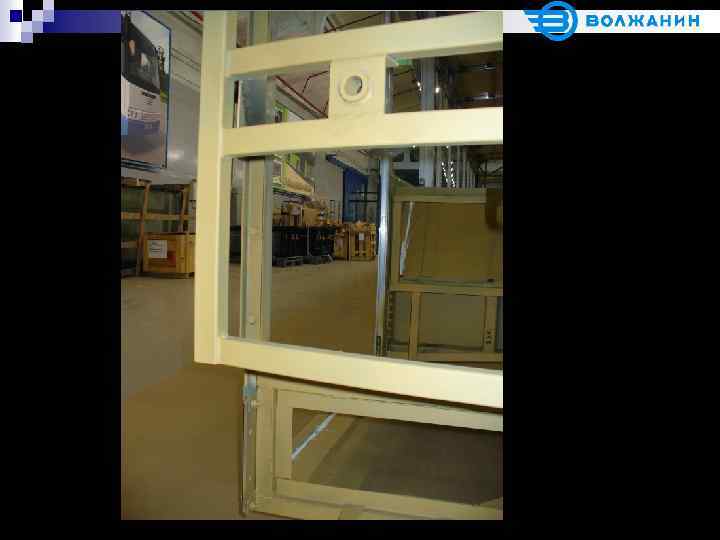

Редакция 21. 02. 2008 ООО ВП Инженеринг 35

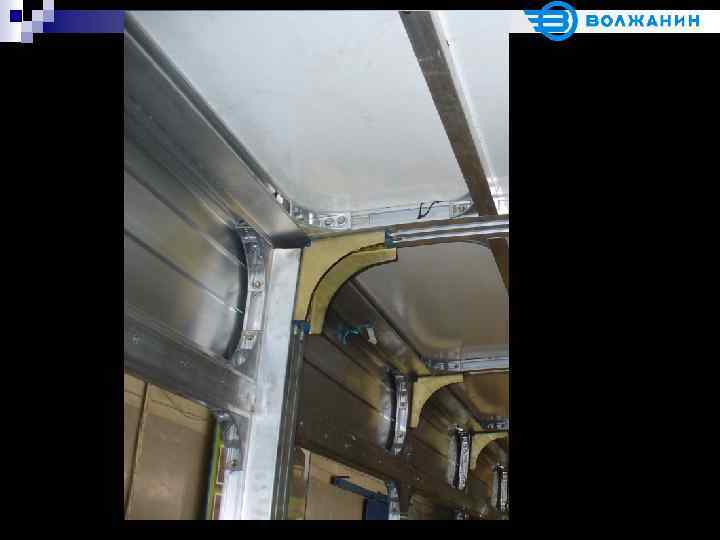

Редакция 21. 02. 2008 ООО ВП Инженеринг 36

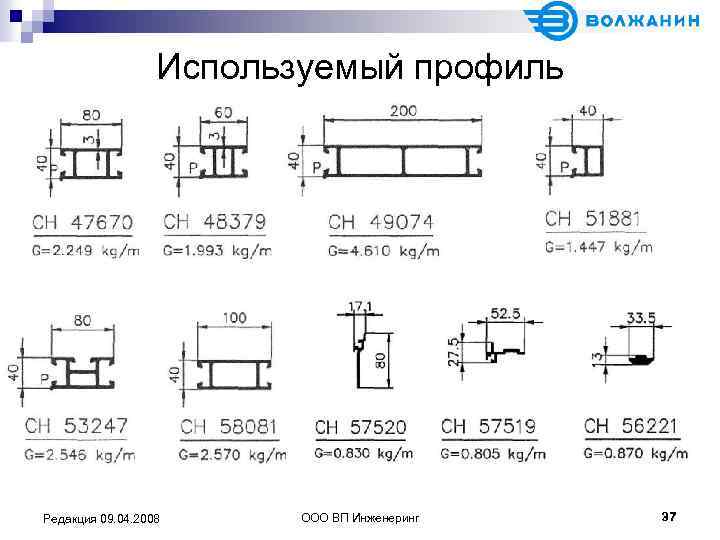

Используемый профиль Редакция 09. 04. 2008 ООО ВП Инженеринг 37

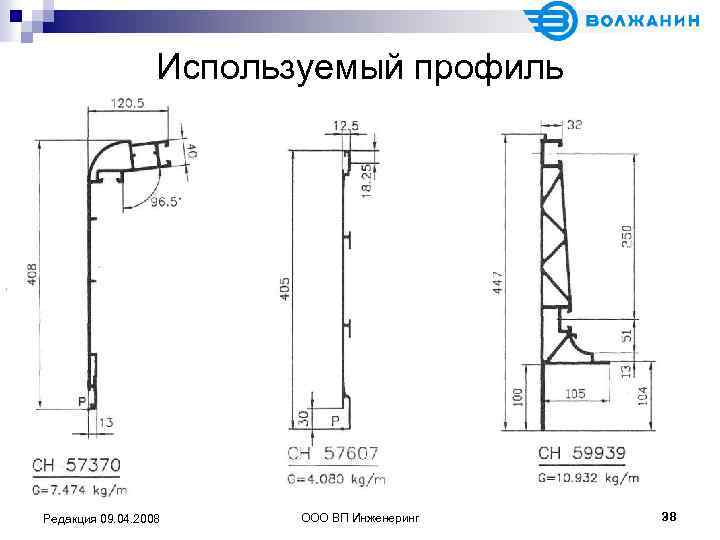

Используемый профиль Редакция 09. 04. 2008 ООО ВП Инженеринг 38

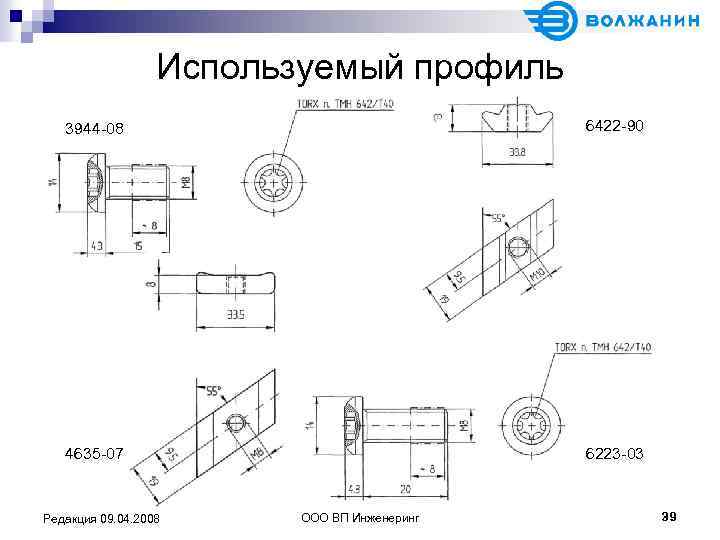

Используемый профиль 3944 -08 6422 -90 4635 -07 6223 -03 Редакция 09. 04. 2008 ООО ВП Инженеринг 39
Используемый профиль 0100 -00 Редакция 09. 04. 2008 4833 -03 ООО ВП Инженеринг 40
Используемый профиль 6221 -05 Редакция 09. 04. 2008 6222 -06 ООО ВП Инженеринг 41
№ п. п. 1 Операция Раскрой профилей. Ремонт стоек боковин. Ремонт дуг каркаса крыши. Обрезка усиливающего профиля. Редакция 09. 04. 2008 Инструмент Пила дисковая по металлу DEWALT – 1 шт. Шлифовальная машинка 61 Н 120 G 4 -Е 4 -1 шт. Шлифовальный круг ГОСТ 21963 – 1 шт. Рулетка измерительная (5 м. ) ГОСТ 7502 -98 -1 шт. Маркер – 1 шт. Дрель пневматическая “SUMAKE PNEUMATIC”(ST 4131 реверс 10) -1 шт. Сверло 6, 5 ГОСТ 10902 -77 – 1 шт. Станок для нарезки алюминиевого профиля DAIZER GOLD 132 – 1 шт. Карандаш – 1 шт. Линейка металлическая 1 метр – 1 шт. Переноска L=20 метров – 1 шт. ООО ВП Инженеринг Нестандартное оборудование Верстак для сборки стоек боковин НО-318. 000 Кондуктор для подсборки дуг каркаса крыши под установку уголков КР 193. 000 42

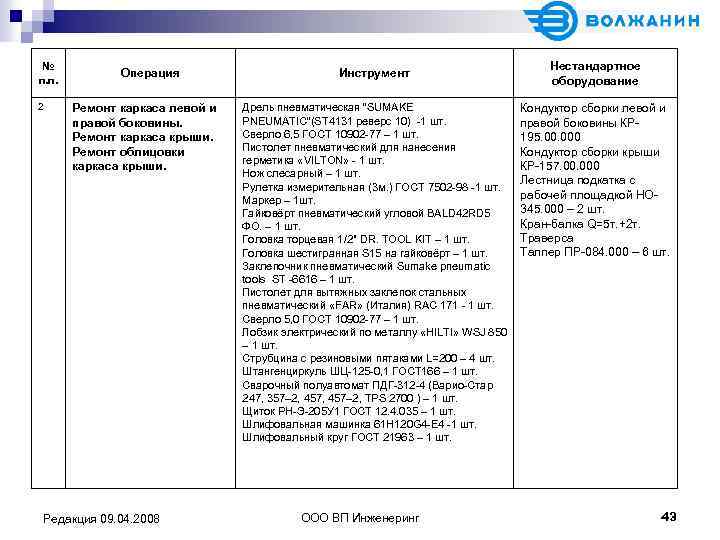

№ п. п. 2 Операция Ремонт каркаса левой и правой боковины. Ремонт каркаса крыши. Ремонт облицовки каркаса крыши. Редакция 09. 04. 2008 Инструмент Дрель пневматическая “SUMAKE PNEUMATIC”(ST 4131 реверс 10) -1 шт. Сверло 6, 5 ГОСТ 10902 -77 – 1 шт. Пистолет пневматический для нанесения герметика «VILTON» - 1 шт. Нож слесарный – 1 шт. Рулетка измерительная (3 м. ) ГОСТ 7502 -98 -1 шт. Маркер – 1 шт. Гайковёрт пневматический угловой BALD 42 RD 5 ФО. – 1 шт. Головка торцевая 1/2" DR. TOOL KIT – 1 шт. Головка шестигранная S 15 на гайковёрт – 1 шт. Заклепочник пневматический Sumake pneumatic tools ST -6616 – 1 шт. Пистолет для вытяжных заклепок стальных пневматический «FAR» (Италия) RAC 171 - 1 шт. Сверло 5, 0 ГОСТ 10902 -77 – 1 шт. Лобзик электрический по металлу «HILTI» WSJ 850 – 1 шт. Струбцина с резиновыми пятаками L=200 – 4 шт. Штангенциркуль ШЦ-125 -0, 1 ГОСТ 166 – 1 шт. Сварочный полуавтомат ПДГ-312 -4 (Варио-Стар 247, 357– 2, 457– 2, TPS 2700 ) – 1 шт. Щиток РН-Э-205 У 1 ГОСТ 12. 4. 035 – 1 шт. Шлифовальная машинка 61 Н 120 G 4 -Е 4 -1 шт. Шлифовальный круг ГОСТ 21963 – 1 шт. ООО ВП Инженеринг Нестандартное оборудование Кондуктор сборки левой и правой боковины КР 195. 000 Кондуктор сборки крыши КР-157. 000 Лестница подкатка с рабочей площадкой НО 345. 000 – 2 шт. Кран-балка Q=5 т. +2 т. Траверса Талпер ПР-084. 000 – 6 шт. 43
