АВИАГОРИЗОНТ АГБ-3 К Назначение, принцип работы и основные характеристики
НАЗНАЧЕНИЕ Авиагоризонт АГБ-ЗК предназначен для: • Определения и показания пространственного положения вертолета относительно плоскости истинного горизонта; • Выдачи электрических сигналов, пропорциональных углам крена и тангажа, в каналы крена и тангажа автопилота АП-34 Б (от левого АГБ-ЗК); в систему САРПП-12 ДМ сигналы крена и тангажа поступают от правого АГБ-ЗК; • Определения и указания скольжения вертолета. • На вертолете установлены два АГБ-ЗК на левой и правой приборной доске летчиков.

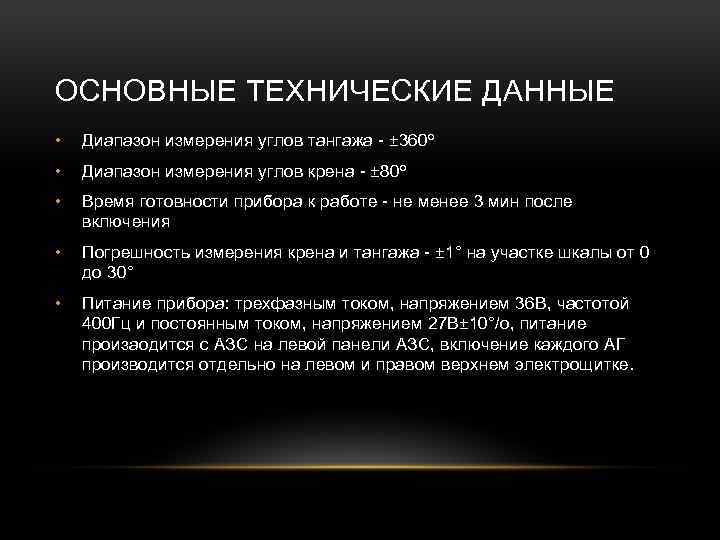

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ • Диапазон измерения углов тангажа - ± 360º • Диапазон измерения углов крена - ± 80º • Время готовности прибора к работе - не менее 3 мин после включения • Погрешность измерения крена и тангажа - ± 1° на участке шкалы от 0 до 30° • Питание прибора: трехфазным током, напряжением 36 В, частотой 400 Гц и постоянным током, напряжением 27 В± 10°/о, питание произаодится с АЗС на левой панели АЗС, включение каждого АГ производится отдельно на левом и правом верхнем электрощитке.

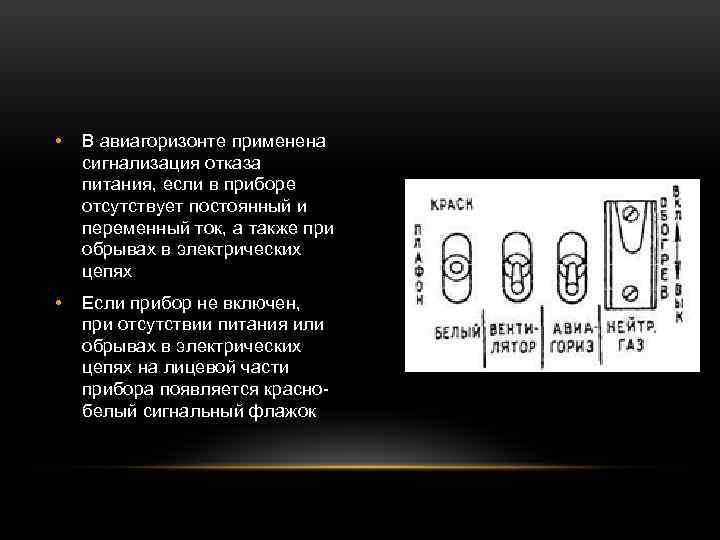

• В авиагоризонте применена сигнализация отказа питания, если в приборе отсутствует постоянный и переменный ток, а также при обрывах в электрических цепях • Если прибор не включен, при отсутствии питания или обрывах в электрических цепях на лицевой части прибора появляется краснобелый сигнальный флажок

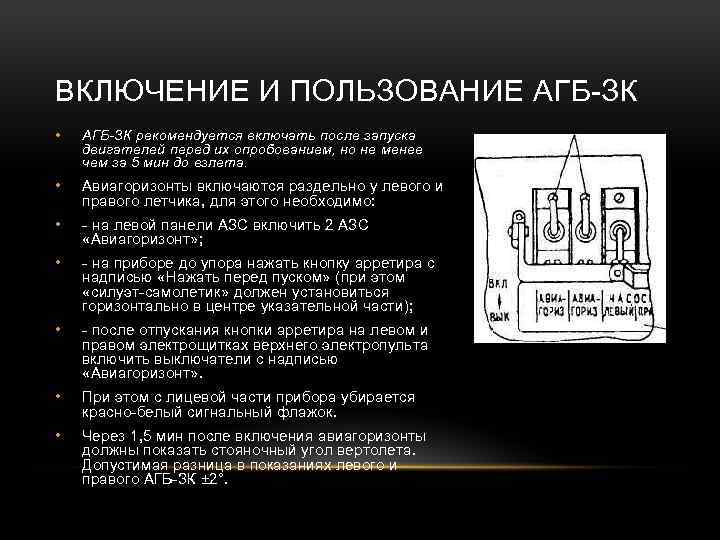

ВКЛЮЧЕНИЕ И ПОЛЬЗОВАНИЕ АГБ-ЗК • АГБ-ЗК рекомендуется включать после запуска двигателей перед их опробованием, но не менее чем за 5 мин до взлета. • Авиагоризонты включаются раздельно у левого и правого летчика, для этого необходимо: • - на левой панели АЗС включить 2 АЗС «Авиагоризонт» ; • - на приборе до упора нажать кнопку арретира с надписью «Нажать перед пуском» (при этом «силуэт-самолетик» должен установиться горизонтально в центре указательной части); • - после отпускания кнопки арретира на левом и правом электрощитках верхнего электропульта включить выключатели с надписью «Авиагоризонт» . • При этом с лицевой части прибора убирается красно-белый сигнальный флажок. • Через 1, 5 мин после включения авиагоризонты должны показать стояночный угол вертолета. Допустимая разница в показаниях левого и правого АГБ-ЗК ± 2°.
