Авиационный техникум ГБОУ СПО У-УИПК Дисциплина: Технологическое оборудование и оснастка при производстве летательных аппаратов Лекция № 7 Разделительные операции ХЛШ Разработал: Павлов А. Н. Улан-Удэ 2014

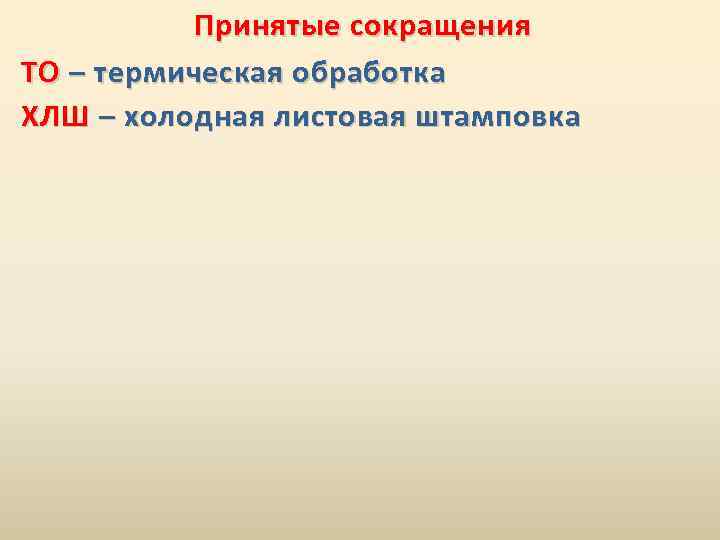

Принятые сокращения ТО – термическая обработка ХЛШ – холодная листовая штамповка
Содержание лекции 1. Основные разделительные операции 2. Отрезка листового проката и труб. Механизм деформирования. Оптимальный зазор 3. Отрезка на ножницах с возвратнопоступательным движением ножей 4. Отрезка ножницами с вращательным движением ножей 5. Разрезка труб в штампах 6. Усилие, работа и мощность при работе на дисковых ножницах
Основные разделительные операции

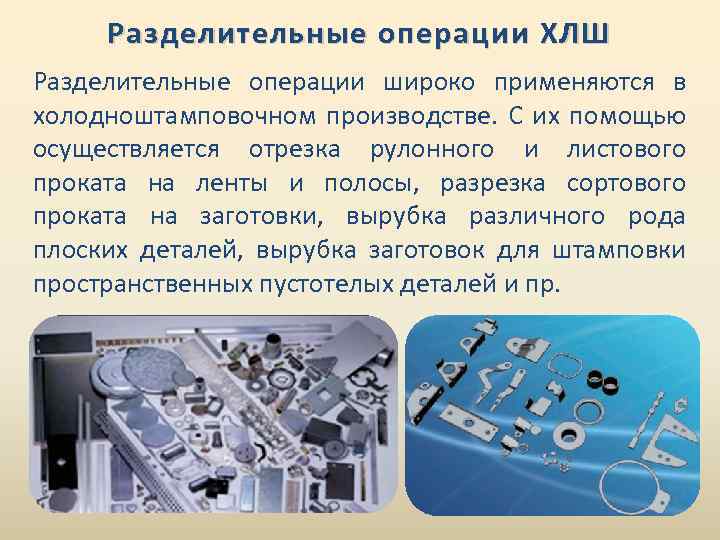

Разделительные операции ХЛШ Разделительные операции широко применяются в холодноштамповочном производстве. С их помощью осуществляется отрезка рулонного и листового проката на ленты и полосы, разрезка сортового проката на заготовки, вырубка различного рода плоских деталей, вырубка заготовок для штамповки пространственных пустотелых деталей и пр.

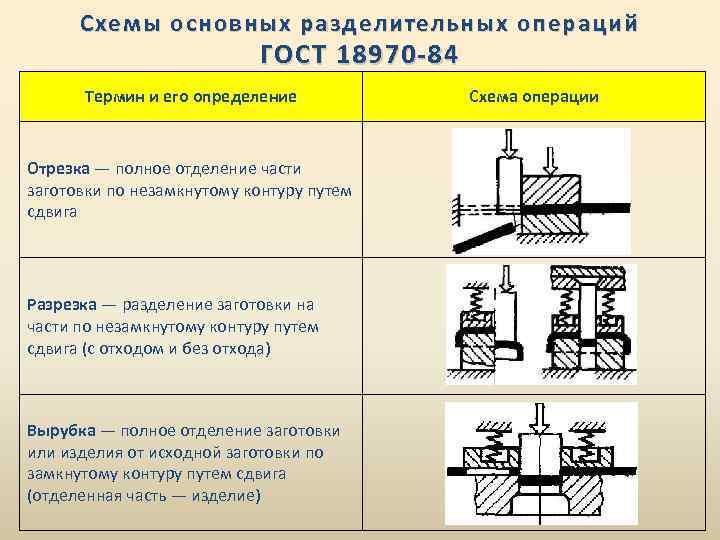

Схемы основных разделительных операций ГОСТ 18970 -84 Термин и его определение Отрезка — полное отделение части заготовки по незамкнутому контуру путем сдвига Разрезка — разделение заготовки на части по незамкнутому контуру путем сдвига (с отходом и без отхода) Вырубка — полное отделение заготовки или изделия от исходной заготовки по замкнутому контуру путем сдвига (отделенная часть — изделие) Схема операции
Схемы основных разделительных операций ГОСТ 18970 -84 Термин и его определение Надрезка — неполное отделение части заготовки путем сдвига Проколка — образование в заготовке отверстия без удаления металла в отход Пробивка — образование отверстия или паза путем сдвига с удалением отделенной части металла в отход Схема операции

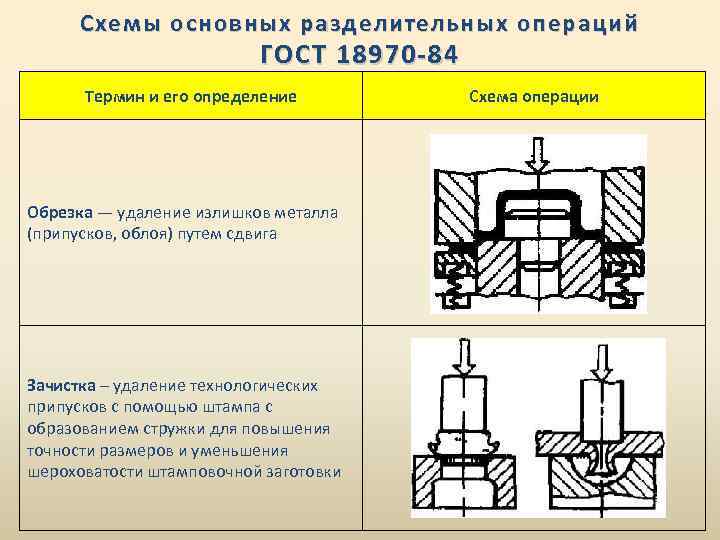

Схемы основных разделительных операций ГОСТ 18970 -84 Термин и его определение Обрезка — удаление излишков металла (припусков, облоя) путем сдвига Зачистка – удаление технологических припусков с помощью штампа с образованием стружки для повышения точности размеров и уменьшения шероховатости штамповочной заготовки Схема операции

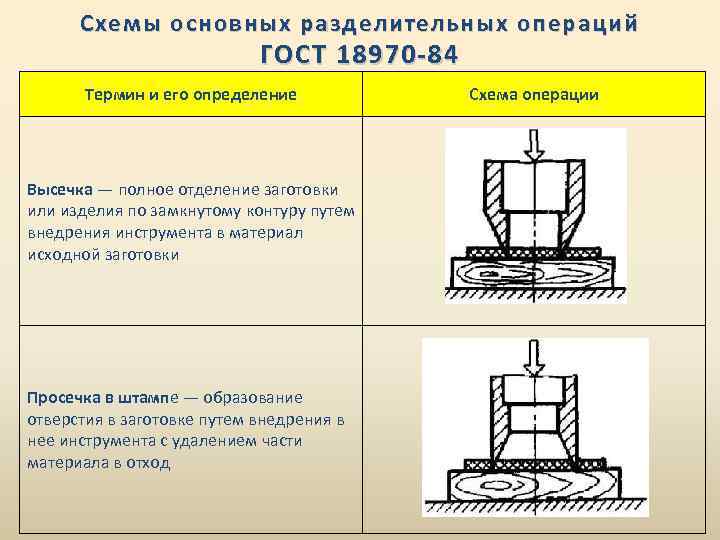

Схемы основных разделительных операций ГОСТ 18970 -84 Термин и его определение Высечка — полное отделение заготовки или изделия по замкнутому контуру путем внедрения инструмента в материал исходной заготовки Просечка в штампе — образование отверстия в заготовке путем внедрения в нее инструмента с удалением части материала в отход Схема операции

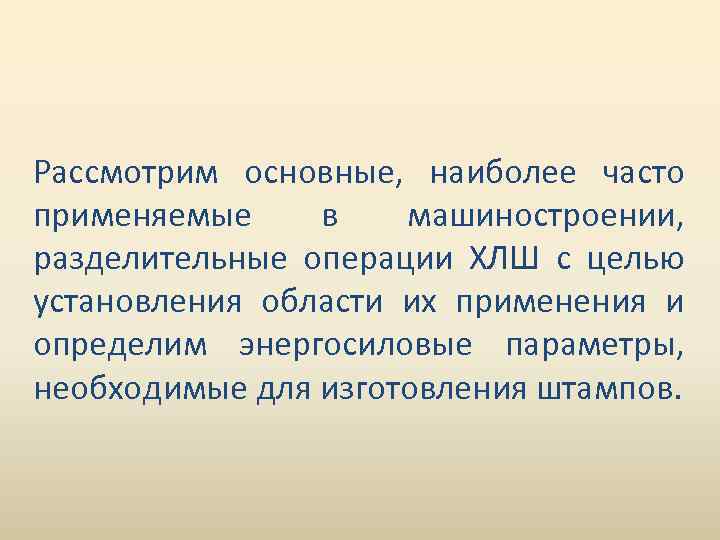

Рассмотрим основные, наиболее часто применяемые в машиностроении, разделительные операции ХЛШ с целью установления области их применения и определим энергосиловые параметры, необходимые для изготовления штампов.
Отрезка листового проката и труб. Механизм деформирования. Оптимальный зазор

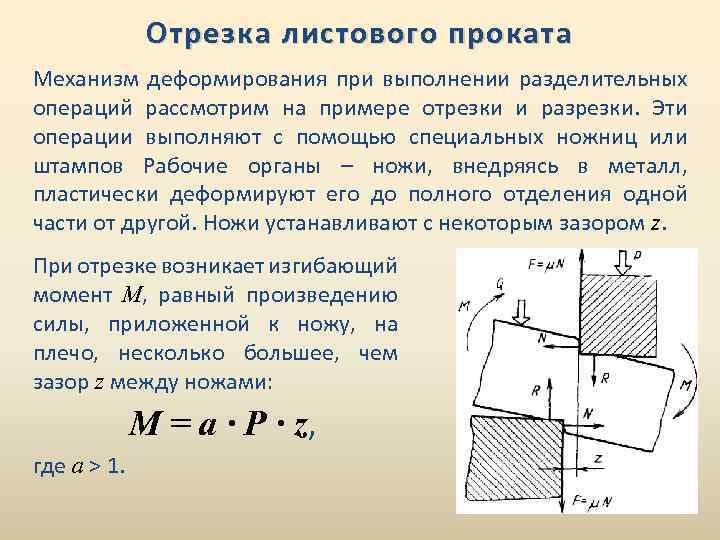

Отрезка листового проката Механизм деформирования при выполнении разделительных операций рассмотрим на примере отрезки и разрезки. Эти операции выполняют с помощью специальных ножниц или штампов Рабочие органы – ножи, внедряясь в металл, пластически деформируют его до полного отделения одной части от другой. Ножи устанавливают с некоторым зазором z. При отрезке возникает изгибающий момент М, равный произведению силы, приложенной к ножу, на плечо, несколько большее, чем зазор z между ножами: М = а · Р · z, где а > 1.

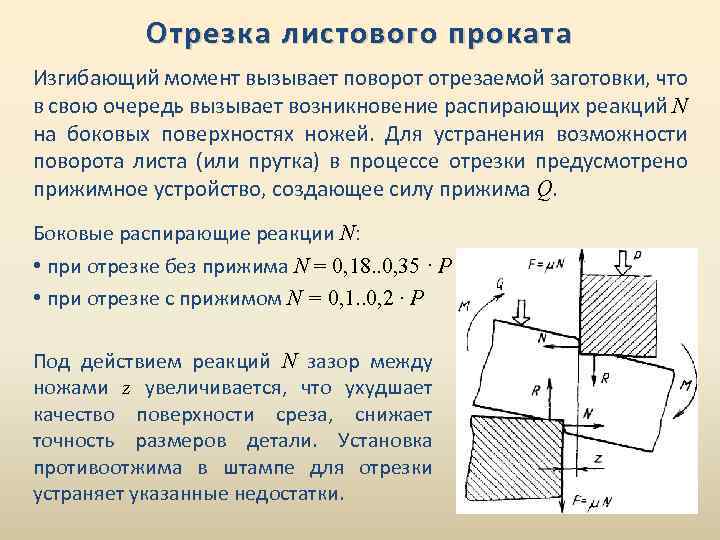

Отрезка листового проката Изгибающий момент вызывает поворот отрезаемой заготовки, что в свою очередь вызывает возникновение распирающих реакций N на боковых поверхностях ножей. Для устранения возможности поворота листа (или прутка) в процессе отрезки предусмотрено прижимное устройство, создающее силу прижима Q. Боковые распирающие реакции N: • при отрезке без прижима N = 0, 18. . 0, 35 · Р • при отрезке с прижимом N = 0, 1. . 0, 2 · Р Под действием реакций N зазор между ножами z увеличивается, что ухудшает качество поверхности среза, снижает точность размеров детали. Установка противоотжима в штампе для отрезки устраняет указанные недостатки.
Отрезка листового проката Процесс отделения одной части металла от другой можно расчленить на отдельные стадии. В начале первой стадии отрезки пластическая деформация сосредоточена у рабочих кромок ножей. По мере смыкания ножей очаги пластической деформации увеличиваются и в конце концов смыкаются (а). Вторая стадия начинается при необратимом смещении одной части листа относительно другой (б). В этот момент образуется гладкая блестящая поверхность, сглаженная силами трения, направленными вдоль боковой поверхности ножей. По мере смыкания ножей деформация увеличивается и когда ресурс пластичности исчерпан, начинается третья стадия отрезки — появление трещин скалывания и разрушение металла, завершающееся отделением одной части листа от другой (в). Разрушение металла (скалывание) опережает внедрение рабочих кромок ножа в лист, поэтому трещины называют опережающими трещинами скалывания. Скалывание начинается в тот момент, когда нож внедрится в лист на глубину h, зависящую от физико-механических свойств металла и его толщины. Глубина h равна 0, 2. . 0, 8 толщины листа s. Чем мягче металл, тем h больше.

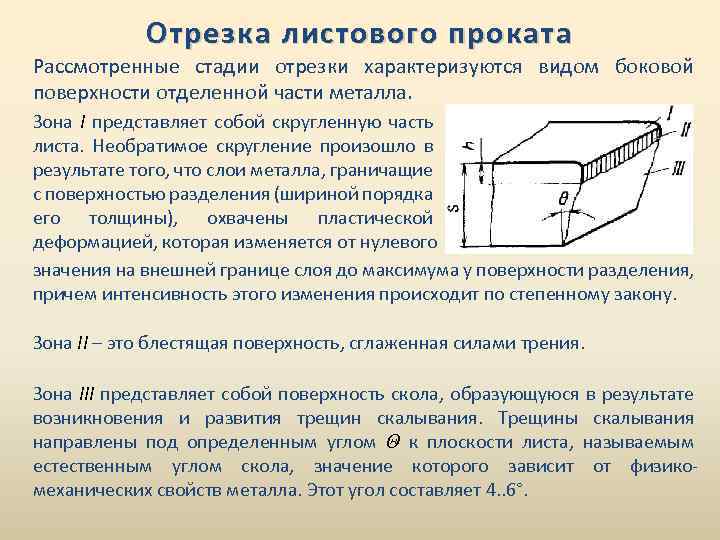

Отрезка листового проката Рассмотренные стадии отрезки характеризуются видом боковой поверхности отделенной части металла. Зона I представляет собой скругленную часть листа. Необратимое скругление произошло в результате того, что слои металла, граничащие с поверхностью разделения (шириной порядка его толщины), охвачены пластической деформацией, которая изменяется от нулевого значения на внешней границе слоя до максимума у поверхности разделения, причем интенсивность этого изменения происходит по степенному закону. Зона II – это блестящая поверхность, сглаженная силами трения. Зона III представляет собой поверхность скола, образующуюся в результате возникновения и развития трещин скалывания. Трещины скалывания направлены под определенным углом Θ к плоскости листа, называемым естественным углом скола, значение которого зависит от физикомеханических свойств металла. Этот угол составляет 4. . 6°.

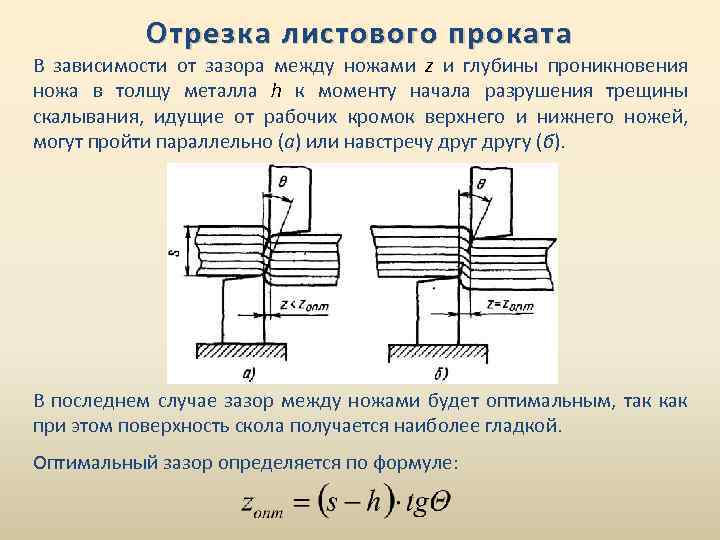

Отрезка листового проката В зависимости от зазора между ножами z и глубины проникновения ножа в толщу металла h к моменту начала разрушения трещины скалывания, идущие от рабочих кромок верхнего и нижнего ножей, могут пройти параллельно (а) или навстречу другу (б). В последнем случае зазор между ножами будет оптимальным, так как при этом поверхность скола получается наиболее гладкой. Оптимальный зазор определяется по формуле:
Отрезка листового проката Анализ формулы показывает, что zопт увеличивается с увеличением s и уменьшением h (чем мягче металл, тем zопт меньше). Относительная высота блестящего пояска h/s зависит от рода материала заготовки и скорости деформирования. Отношение h/s определяется эмпирически, например, для стали 08 кп h/s = 0, 76 — 0, 035·s — 0, 0014·n, где n — число ходов пресса за минуту. Практически оптимальный зазор zопт определяют по данным, полученным на основании опыта работы передовых заводов. Ориентировочно, при толщине металла s < 4 мм zопт = 0, 03. . 0, 06 мм.
Отрезка на ножницах с возвратно-поступательным движением ножей
Виды ножниц По характеру движения рабочих органов ножницы бывают: 1. с возвратно-поступательным движением ножей; 2. с вращательным движением ножей. К первой группе ножниц относятся: ножницы кривошипные с наклонным ножом (гильотинные, вибрационные, аллигаторные), ножницы сортовые, высечные и с параллельными ножами. Ко второй группе относятся дисковые ножницы с одной или несколькими парами дисков-ножей.

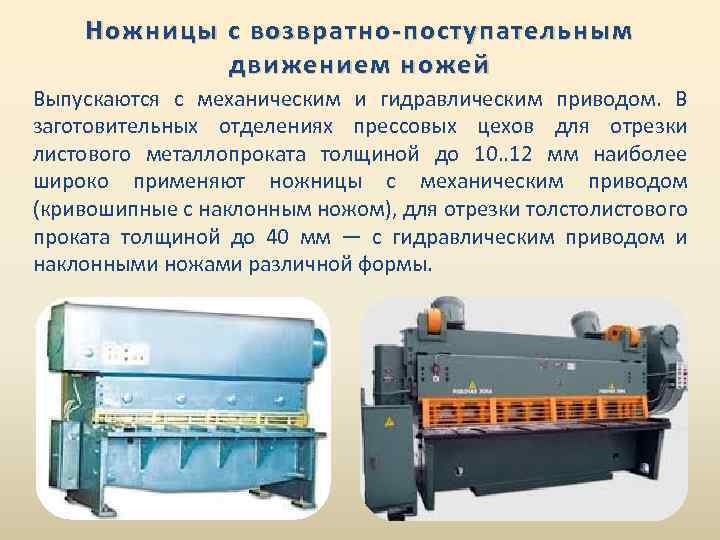

Ножницы с возвратно-поступательным движением ножей Выпускаются с механическим и гидравлическим приводом. В заготовительных отделениях прессовых цехов для отрезки листового металлопроката толщиной до 10. . 12 мм наиболее широко применяют ножницы с механическим приводом (кривошипные с наклонным ножом), для отрезки толстолистового проката толщиной до 40 мм — с гидравлическим приводом и наклонными ножами различной формы.
Ножницы с параллельными ножами Служат для резки сравнительно узких и толстых полос, а также неметаллических материалов. Угол створа ножниц γ = 0; L – длина реза; s – толщина материала; Fo – площадь среза, Fo = L · s Расчетное усилие резание определяется по формуле: Рт = F 0 · σср= L · s · σср где σср – сопротивление срезу (сдвигу) Сопротивление срезу σср относится к механическим характеристикам. Это условная технологическая величина, объединяет все виды сопротивления вырезаемого металла и учитывает упрочнение металла к моменту скола.

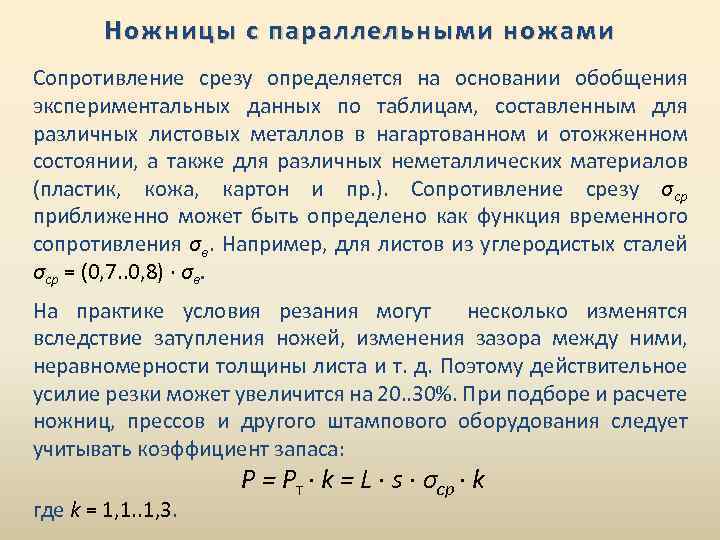

Ножницы с параллельными ножами Сопротивление срезу определяется на основании обобщения экспериментальных данных по таблицам, составленным для различных листовых металлов в нагартованном и отожженном состоянии, а также для различных неметаллических материалов (пластик, кожа, картон и пр. ). Сопротивление срезу σср приближенно может быть определено как функция временного сопротивления σв. Например, для листов из углеродистых сталей σср = (0, 7. . 0, 8) · σв. На практике условия резания могут несколько изменятся вследствие затупления ножей, изменения зазора между ними, неравномерности толщины листа и т. д. Поэтому действительное усилие резки может увеличится на 20. . 30%. При подборе и расчете ножниц, прессов и другого штампового оборудования следует учитывать коэффициент запаса: где k = 1, 1. . 1, 3. Р = Рт · k = L · s · σср · k
Ножницы с наклонным ножом При наклонном расположении верхнего ножа отрезка происходит постепенно, на отдельном участке листа, поэтому одномоментное усилие отрезки существенно меньше, чем при параллельном расположении ножей. Кроме того, статическое приложение нагрузки к рабочим кромкам ножей способствует повышению их стойкости. Угол наклона верхнего ножа γ должен быть самотормозящим, при котором исключается перемещение листа при отрезке. Угол γ = 2. . 6° (чем толще лист, тем γ больше). Для предупреждения опрокидывания листа при отрезке в конструкции ножниц предусмотрена прижимная балка (ползун) с приводом от главного вала.

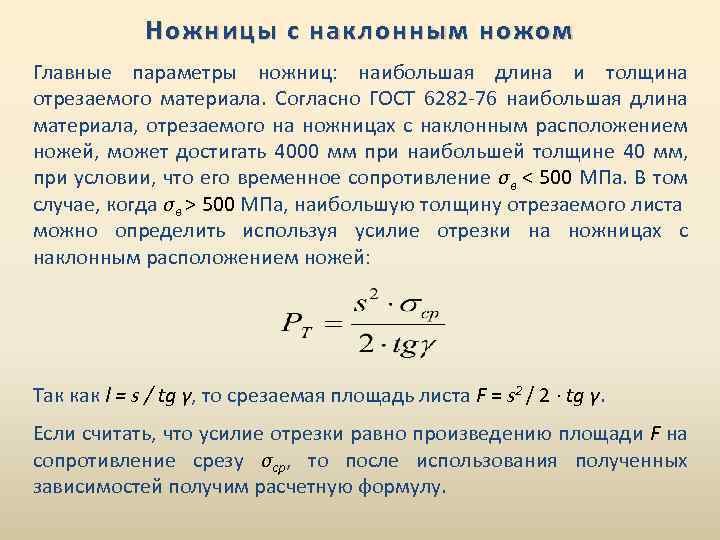

Ножницы с наклонным ножом Главные параметры ножниц: наибольшая длина и толщина отрезаемого материала. Согласно ГОСТ 6282 -76 наибольшая длина материала, отрезаемого на ножницах с наклонным расположением ножей, может достигать 4000 мм при наибольшей толщине 40 мм, при условии, что его временное сопротивление σв < 500 МПа. В том случае, когда σв > 500 МПа, наибольшую толщину отрезаемого листа можно определить используя усилие отрезки на ножницах с наклонным расположением ножей: Так как l = s / tg γ, то срезаемая площадь листа F = s 2 / 2 · tg γ. Если считать, что усилие отрезки равно произведению площади F на сопротивление срезу σср, то после использования полученных зависимостей получим расчетную формулу.

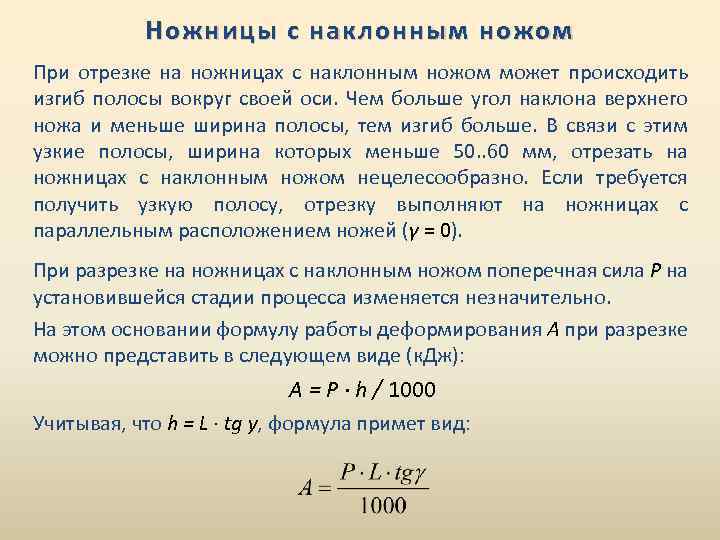

Ножницы с наклонным ножом При отрезке на ножницах с наклонным ножом может происходить изгиб полосы вокруг своей оси. Чем больше угол наклона верхнего ножа и меньше ширина полосы, тем изгиб больше. В связи с этим узкие полосы, ширина которых меньше 50. . 60 мм, отрезать на ножницах с наклонным ножом нецелесообразно. Если требуется получить узкую полосу, отрезку выполняют на ножницах с параллельным расположением ножей (γ = 0). При разрезке на ножницах с наклонным ножом поперечная сила Р на установившейся стадии процесса изменяется незначительно. На этом основании формулу работы деформирования А при разрезке можно представить в следующем виде (к. Дж): А = Р · h / 1000 Учитывая, что h = L · tg у, формула примет вид:

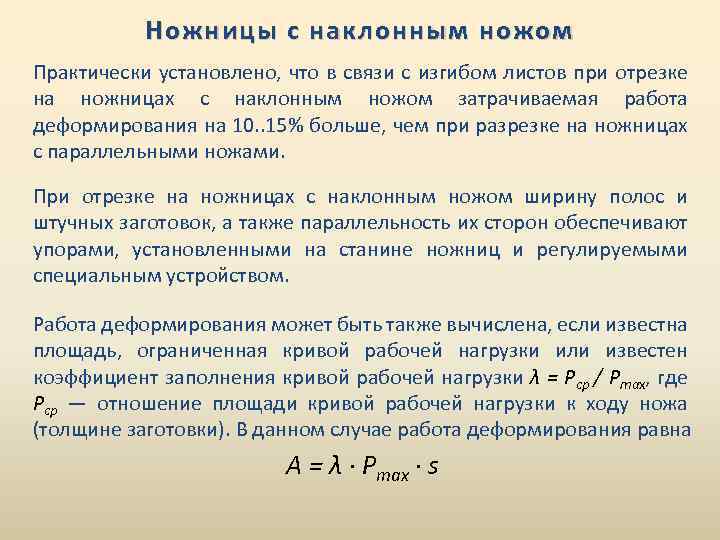

Ножницы с наклонным ножом Практически установлено, что в связи с изгибом листов при отрезке на ножницах с наклонным ножом затрачиваемая работа деформирования на 10. . 15% больше, чем при разрезке на ножницах с параллельными ножами. При отрезке на ножницах с наклонным ножом ширину полос и штучных заготовок, а также параллельность их сторон обеспечивают упорами, установленными на станине ножниц и регулируемыми специальным устройством. Работа деформирования может быть также вычислена, если известна площадь, ограниченная кривой рабочей нагрузки или известен коэффициент заполнения кривой рабочей нагрузки λ = Рср / Рmax, где Рср — отношение площади кривой рабочей нагрузки к ходу ножа (толщине заготовки). В данном случае работа деформирования равна А = λ · Рmax · s

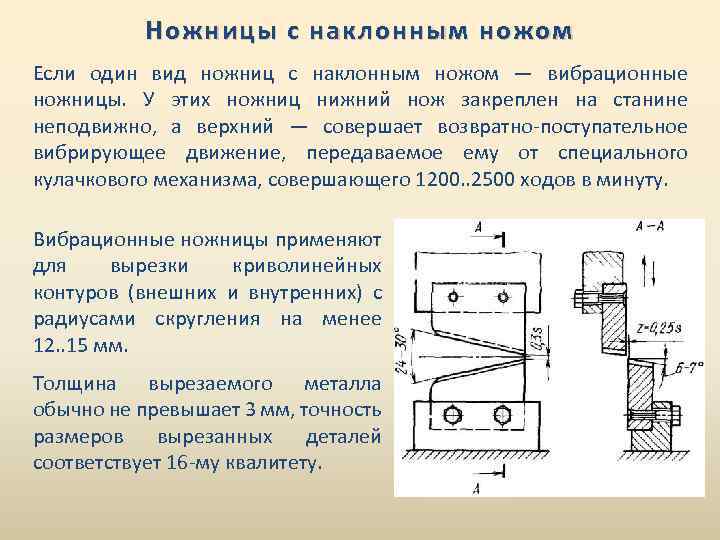

Ножницы с наклонным ножом Если один вид ножниц с наклонным ножом — вибрационные ножницы. У этих ножниц нижний нож закреплен на станине неподвижно, а верхний — совершает возвратно-поступательное вибрирующее движение, передаваемое ему от специального кулачкового механизма, совершающего 1200. . 2500 ходов в минуту. Вибрационные ножницы применяют для вырезки криволинейных контуров (внешних и внутренних) с радиусами скругления на менее 12. . 15 мм. Толщина вырезаемого металла обычно не превышает 3 мм, точность размеров вырезанных деталей соответствует 16 -му квалитету.

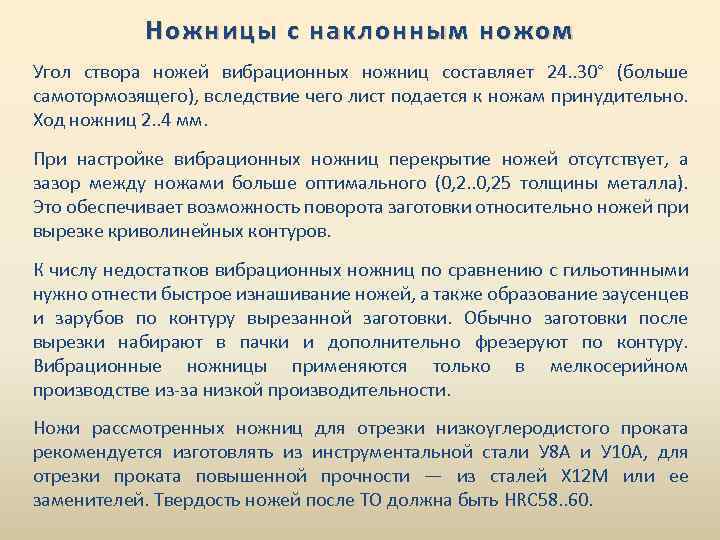

Ножницы с наклонным ножом Угол створа ножей вибрационных ножниц составляет 24. . 30° (больше самотормозящего), вследствие чего лист подается к ножам принудительно. Ход ножниц 2. . 4 мм. При настройке вибрационных ножниц перекрытие ножей отсутствует, а зазор между ножами больше оптимального (0, 2. . 0, 25 толщины металла). Это обеспечивает возможность поворота заготовки относительно ножей при вырезке криволинейных контуров. К числу недостатков вибрационных ножниц по сравнению с гильотинными нужно отнести быстрое изнашивание ножей, а также образование заусенцев и зарубов по контуру вырезанной заготовки. Обычно заготовки после вырезки набирают в пачки и дополнительно фрезеруют по контуру. Вибрационные ножницы применяются только в мелкосерийном производстве из-за низкой производительности. Ножи рассмотренных ножниц для отрезки низкоуглеродистого проката рекомендуется изготовлять из инструментальной стали У 8 А и У 10 А, для отрезки проката повышенной прочности — из сталей Х 12 М или ее заменителей. Твердость ножей после ТО должна быть HRC 58. . 60.
Отрезка ножницами с вращательным движением ножей

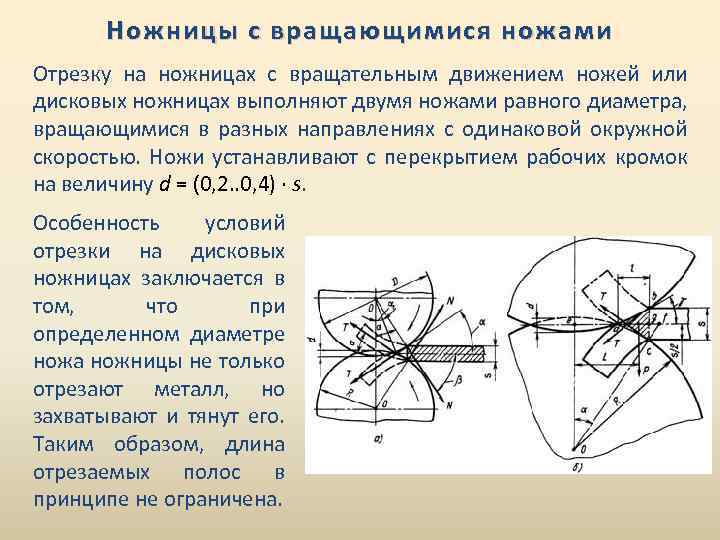

Ножницы с вращающимися ножами Отрезку на ножницах с вращательным движением ножей или дисковых ножницах выполняют двумя ножами равного диаметра, вращающимися в разных направлениях с одинаковой окружной скоростью. Ножи устанавливают с перекрытием рабочих кромок на величину d = (0, 2. . 0, 4) · s. Особенность условий отрезки на дисковых ножницах заключается в том, что при определенном диаметре ножа ножницы не только отрезают металл, но захватывают и тянут его. Таким образом, длина отрезаемых полос в принципе не ограничена.

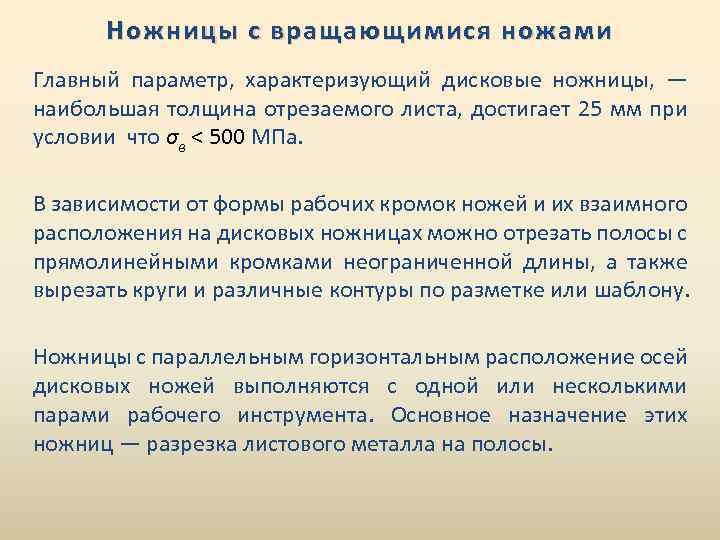

Ножницы с вращающимися ножами Главный параметр, характеризующий дисковые ножницы, — наибольшая толщина отрезаемого листа, достигает 25 мм при условии что σв < 500 МПа. В зависимости от формы рабочих кромок ножей и их взаимного расположения на дисковых ножницах можно отрезать полосы с прямолинейными кромками неограниченной длины, а также вырезать круги и различные контуры по разметке или шаблону. Ножницы с параллельным горизонтальным расположение осей дисковых ножей выполняются с одной или несколькими парами рабочего инструмента. Основное назначение этих ножниц — разрезка листового металла на полосы.

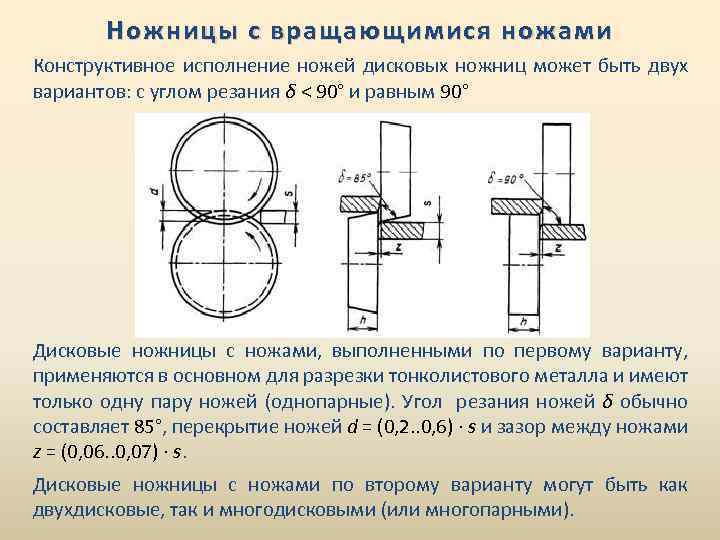

Ножницы с вращающимися ножами Конструктивное исполнение ножей дисковых ножниц может быть двух вариантов: с углом резания δ < 90° и равным 90° Дисковые ножницы с ножами, выполненными по первому варианту, применяются в основном для разрезки тонколистового металла и имеют только одну пару ножей (однопарные). Угол резания ножей δ обычно составляет 85°, перекрытие ножей d = (0, 2. . 0, 6) · s и зазор между ножами z = (0, 06. . 0, 07) · s. Дисковые ножницы с ножами по второму варианту могут быть как двухдисковые, так и многодисковыми (или многопарными).

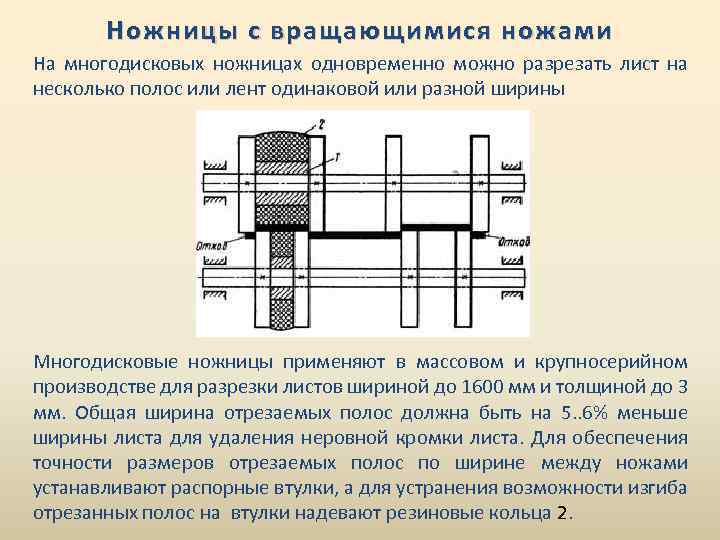

Ножницы с вращающимися ножами На многодисковых ножницах одновременно можно разрезать лист на несколько полос или лент одинаковой или разной ширины Многодисковые ножницы применяют в массовом и крупносерийном производстве для разрезки листов шириной до 1600 мм и толщиной до 3 мм. Общая ширина отрезаемых полос должна быть на 5. . 6% меньше ширины листа для удаления неровной кромки листа. Для обеспечения точности размеров отрезаемых полос по ширине между ножами устанавливают распорные втулки, а для устранения возможности изгиба отрезанных полос на втулки надевают резиновые кольца 2.

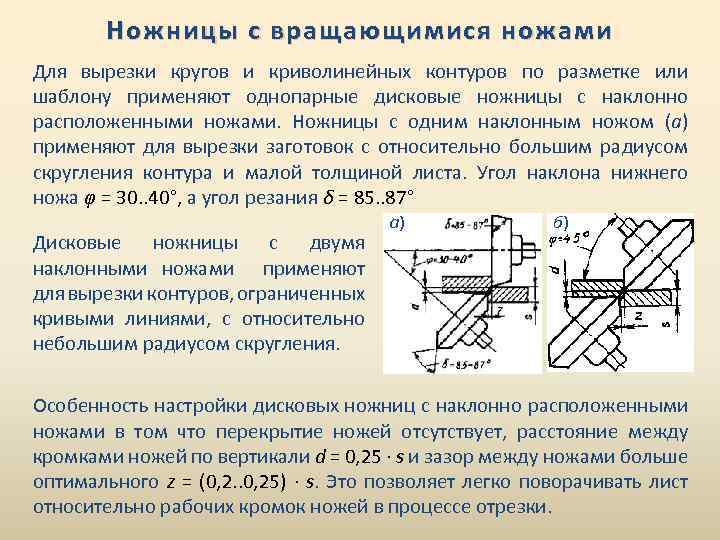

Ножницы с вращающимися ножами Для вырезки кругов и криволинейных контуров по разметке или шаблону применяют однопарные дисковые ножницы с наклонно расположенными ножами. Ножницы с одним наклонным ножом (а) применяют для вырезки заготовок с относительно большим радиусом скругления контура и малой толщиной листа. Угол наклона нижнего ножа φ = 30. . 40°, а угол резания δ = 85. . 87° Дисковые ножницы с двумя наклонными ножами применяют для вырезки контуров, ограниченных кривыми линиями, с относительно небольшим радиусом скругления. а) б) Особенность настройки дисковых ножниц с наклонно расположенными ножами в том что перекрытие ножей отсутствует, расстояние между кромками ножей по вертикали d = 0, 25 · s и зазор между ножами больше оптимального z = (0, 2. . 0, 25) · s. Это позволяет легко поворачивать лист относительно рабочих кромок ножей в процессе отрезки.

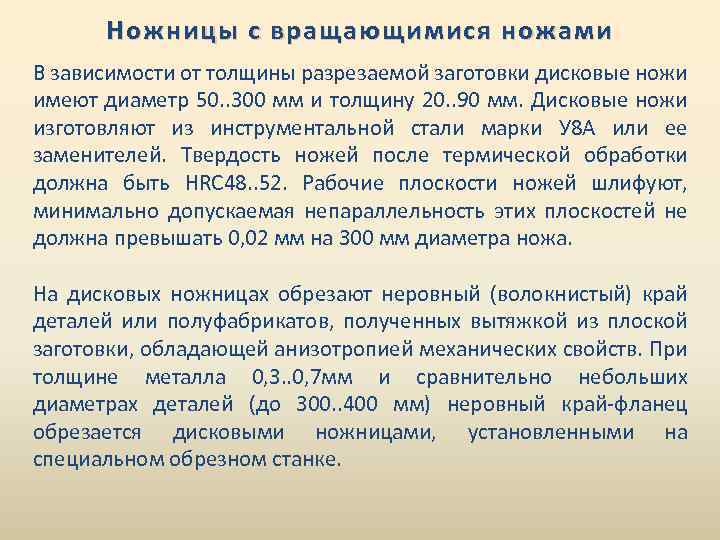

Ножницы с вращающимися ножами В зависимости от толщины разрезаемой заготовки дисковые ножи имеют диаметр 50. . 300 мм и толщину 20. . 90 мм. Дисковые ножи изготовляют из инструментальной стали марки У 8 А или ее заменителей. Твердость ножей после термической обработки должна быть HRC 48. . 52. Рабочие плоскости ножей шлифуют, минимально допускаемая непараллельность этих плоскостей не должна превышать 0, 02 мм на 300 мм диаметра ножа. На дисковых ножницах обрезают неровный (волокнистый) край деталей или полуфабрикатов, полученных вытяжкой из плоской заготовки, обладающей анизотропией механических свойств. При толщине металла 0, 3. . 0, 7 мм и сравнительно небольших диаметрах деталей (до 300. . 400 мм) неровный край-фланец обрезается дисковыми ножницами, установленными на специальном обрезном станке.
Разрезка труб в штампах

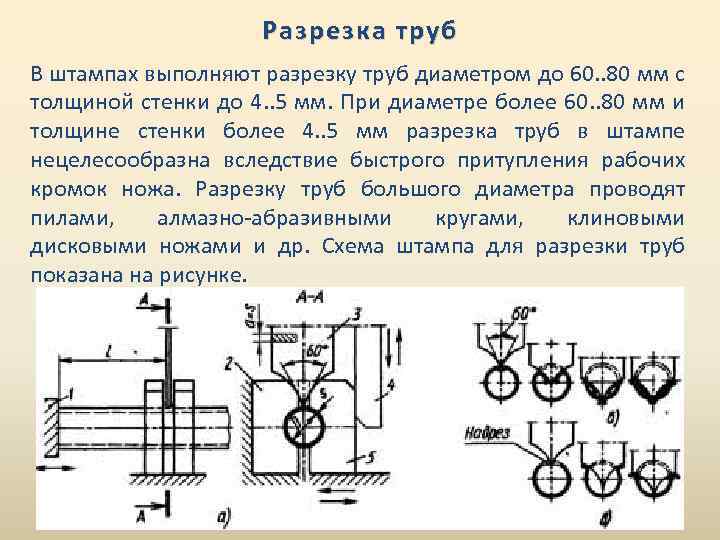

Разрезка труб В штампах выполняют разрезку труб диаметром до 60. . 80 мм с толщиной стенки до 4. . 5 мм. При диаметре более 60. . 80 мм и толщине стенки более 4. . 5 мм разрезка труб в штампе нецелесообразна вследствие быстрого притупления рабочих кромок ножа. Разрезку труб большого диаметра проводят пилами, алмазно-абразивными кругами, клиновыми дисковыми ножами и др. Схема штампа для разрезки труб показана на рисунке.

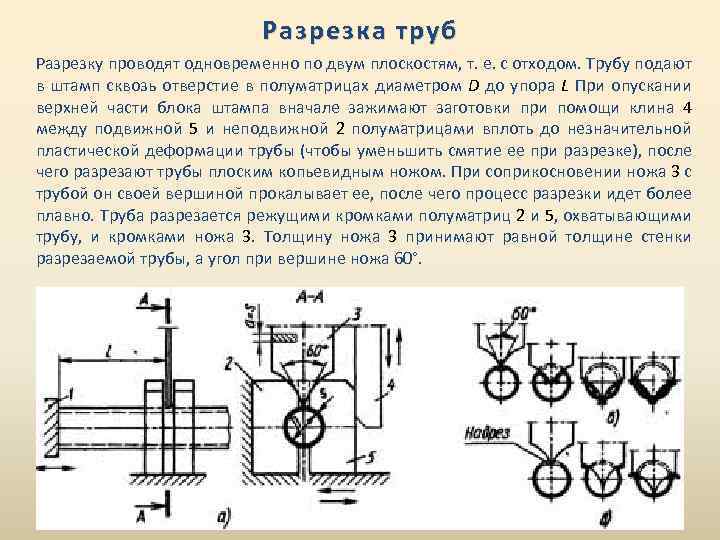

Разрезка труб Разрезку проводят одновременно по двум плоскостям, т. е. с отходом. Трубу подают в штамп сквозь отверстие в полуматрицах диаметром D до упора L При опускании верхней части блока штампа вначале зажимают заготовки при помощи клина 4 между подвижной 5 и неподвижной 2 полуматрицами вплоть до незначительной пластической деформации трубы (чтобы уменьшить смятие ее при разрезке), после чего разрезают трубы плоским копьевидным ножом. При соприкосновении ножа 3 с трубой он своей вершиной прокалывает ее, после чего процесс разрезки идет более плавно. Труба разрезается режущими кромками полуматриц 2 и 5, охватывающими трубу, и кромками ножа 3. Толщину ножа 3 принимают равной толщине стенки разрезаемой трубы, а угол при вершине ножа 60°.
Разрезка труб Основной недостаток рассмотренного штампа — низкая стойкость ножа и качество поверхности среза, искажение формы поперечного сечения разрезаемой трубы. При опускании копьевидного ножа вначале происходит местный упругий, а затем пластический изгиб стенки трубы в связи с потерей устойчивости и только после этого — проколка. Следствием этого является вмятина на участке трубы, непосредственно примыкающем к зоне отрезки, и сворачивание отхода внутрь трубы вплоть до соприкосновения его со стенкой недеформированной ее части (б), после чего трубу отрезают уже не ножом, а отходом, передающим давление ножа. На заключительном этапе отрезки усилие возрастает, поверхность раздела становится «рваной» , появляются заусенцы.

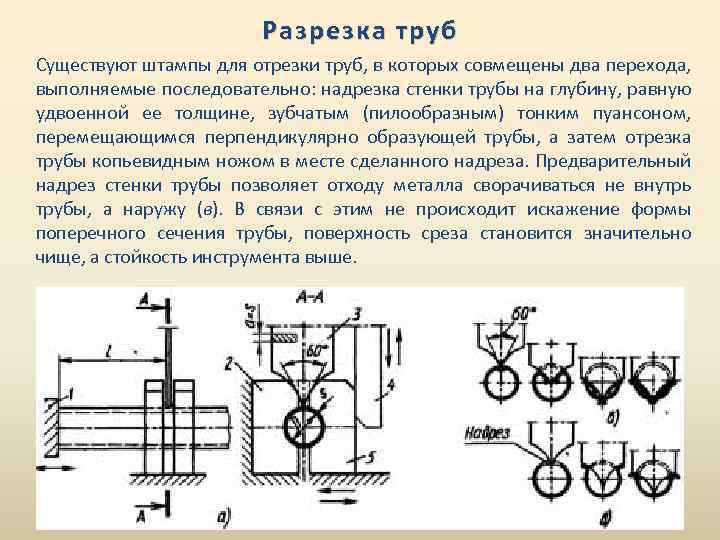

Разрезка труб Существуют штампы для отрезки труб, в которых совмещены два перехода, выполняемые последовательно: надрезка стенки трубы на глубину, равную удвоенной ее толщине, зубчатым (пилообразным) тонким пуансоном, перемещающимся перпендикулярно образующей трубы, а затем отрезка трубы копьевидным ножом в месте сделанного надреза. Предварительный надрез стенки трубы позволяет отходу металла сворачиваться не внутрь трубы, а наружу (в). В связи с этим не происходит искажение формы поперечного сечения трубы, поверхность среза становится значительно чище, а стойкость инструмента выше.

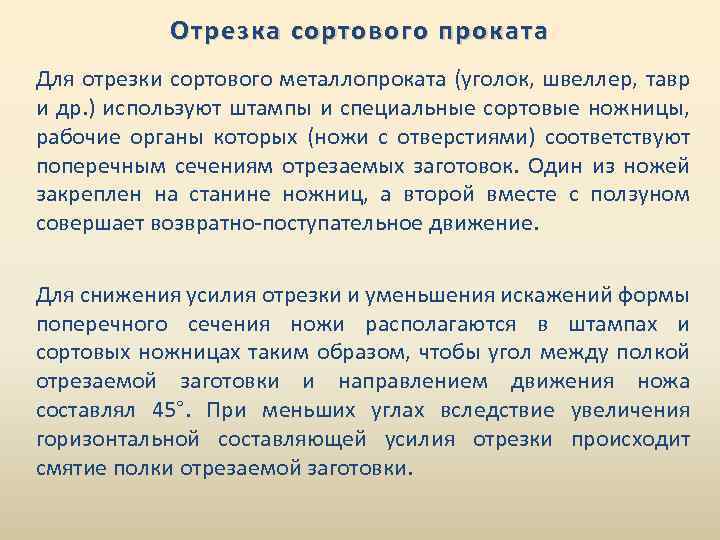

Отрезка сортового проката Для отрезки сортового металлопроката (уголок, швеллер, тавр и др. ) используют штампы и специальные сортовые ножницы, рабочие органы которых (ножи с отверстиями) соответствуют поперечным сечениям отрезаемых заготовок. Один из ножей закреплен на станине ножниц, а второй вместе с ползуном совершает возвратно-поступательное движение. Для снижения усилия отрезки и уменьшения искажений формы поперечного сечения ножи располагаются в штампах и сортовых ножницах таким образом, чтобы угол между полкой отрезаемой заготовки и направлением движения ножа составлял 45°. При меньших углах вследствие увеличения горизонтальной составляющей усилия отрезки происходит смятие полки отрезаемой заготовки.
Усилие, работа и мощность при работе на дисковых ножницах

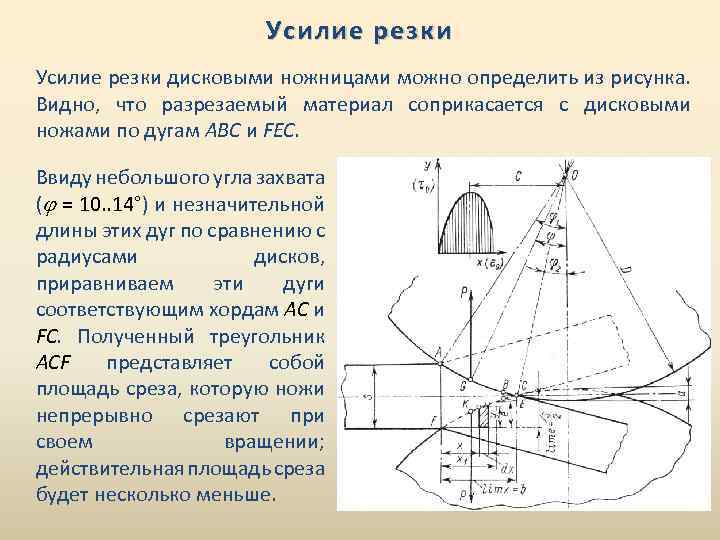

Усилие резки дисковыми ножницами можно определить из рисунка. Видно, что разрезаемый материал соприкасается с дисковыми ножами по дугам ABC и FEC. Ввиду небольшого угла захвата ( = 10. . 14°) и незначительной длины этих дуг по сравнению с радиусами дисков, приравниваем эти дуги соответствующим хордам АС и FC. Полученный треугольник ACF представляет собой площадь среза, которую ножи непрерывно срезают при своем вращении; действительная площадь среза будет несколько меньше.

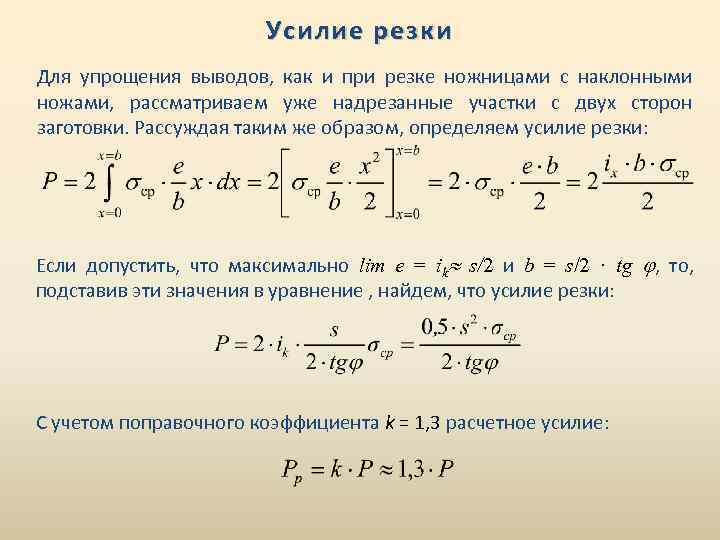

Усилие резки Для упрощения выводов, как и при резке ножницами с наклонными ножами, рассматриваем уже надрезанные участки с двух сторон заготовки. Рассуждая таким же образом, определяем усилие резки: Если допустить, что максимально lim е = ik s/2 и b = s/2 · tg , то, подставив эти значения в уравнение , найдем, что усилие резки: С учетом поправочного коэффициента k = 1, 3 расчетное усилие:

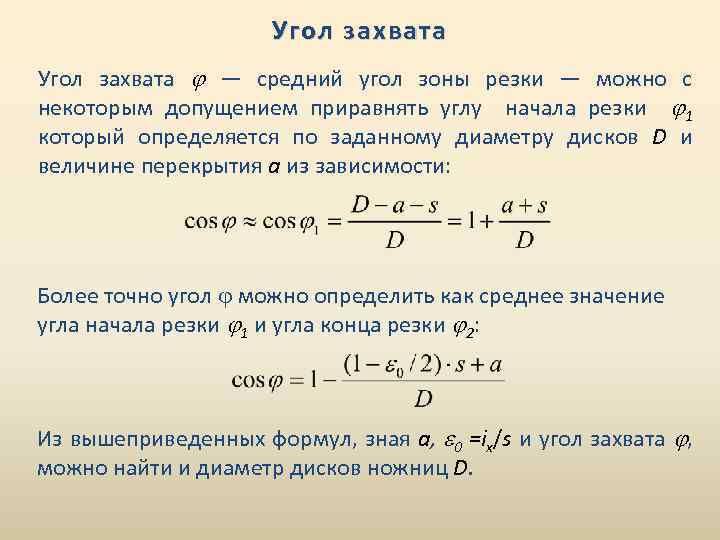

Угол захвата — средний угол зоны резки — можно с некоторым допущением приравнять углу начала резки 1 который определяется по заданному диаметру дисков D и величине перекрытия а из зависимости: Более точно угол можно определить как среднее значение угла начала резки 1 и угла конца резки 2: Из вышеприведенных формул, зная а, 0 =ix/s и угол захвата , можно найти и диаметр дисков ножниц D.
Вращающий момент Точка приложения равнодействующего усилия резки дисковыми ножницами совпадает приближенно с центром тяжести треугольника ACF или с центром тяжести эпюры. Равнодействующая усилия резки на каждый диск (по аналогии с прокаткой) направлена вертикально и находится на прямой, проходящей через точки G и К. Необходимый для вращения определится уравнением: каждого диска момент (Дж) где с — плечо силы Р относительно оси диска, м; D —диаметр диска, м. Подставив в это уравнение силу Р с учетом коэффициента k, получим формулу для определения крутящего момента дискового ножа: M = k · P · c 0, 125 · k · s · 2 · ср · D · cos
Мощность привода Потребную мощность для вращения обоих дисков найдем в зависимости от затрачиваемой работы А (Дж) на разрезку полосы длиной L (м) где V 0 – окружная скорость дисков, м/с, равная π · D · n / 60 V – скорость движения материалов, м/с, равная V 0 · cos = 0, 7. . 0, 8 – КПД дисковых ножниц (учитывает потерю на трение в подшипниках и КПД передаточного механизма). Подставив в последнее уравнение значение М, найдем окончательно мощность привода дисковых ножниц (к. Вт)
