Аварийность по ОЭС Урала за 2011 год

Аварийность по ОЭС Урала за 2011 год СТИ ОДУ Урала Довганич В. М. Екатеринбург декабрь 2012

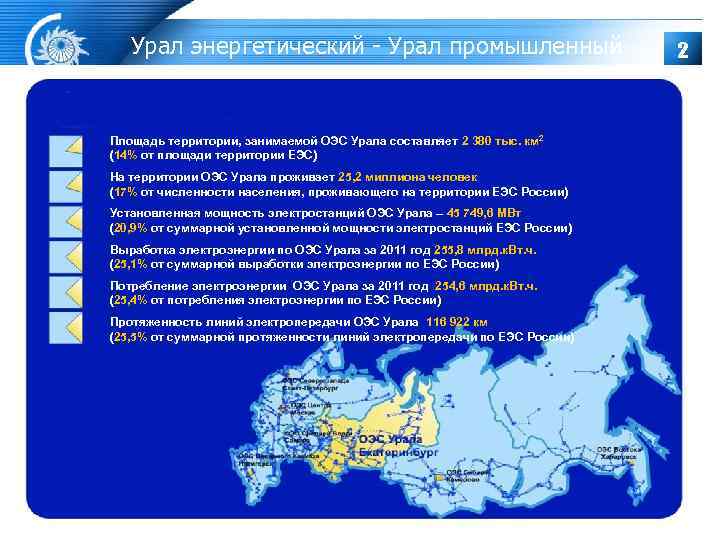

Урал энергетический - Урал промышленный 2 Площадь территории, занимаемой ОЭС Урала составляет 2 380 тыс. км 2 (14% от площади территории ЕЭС) На территории ОЭС Урала проживает 25, 2 миллиона человек (17% от численности населения, проживающего на территории ЕЭС России) Установленная мощность электростанций ОЭС Урала – 45 749, 6 МВт (20, 9% от суммарной установленной мощности электростанций ЕЭС России) Выработка электроэнергии по ОЭС Урала за 2011 год 255, 8 млрд. к. Вт. ч. (25, 1% от суммарной выработки электроэнергии по ЕЭС России) Потребление электроэнергии ОЭС Урала за 2011 год 254, 6 млрд. к. Вт. ч. (25, 4% от потребления электроэнергии по ЕЭС России) Протяженность линий электропередачи ОЭС Урала 116 922 км (25, 5% от суммарной протяженности линий электропередачи по ЕЭС России)

Урал энергетический - Урал промышленный 3 Площадь территории, занимаемой ОЭС Урала составляет 2 380 тыс. км 2 (14% от площади территории ЕЭС) На территории ОЭС Урала проживает 25, 2 миллиона человек (17% от численности населения, проживающего на территории ЕЭС России) Установленная мощность электростанций ОЭС Урала – 45 749, 6 МВт (20, 9% от суммарной установленной мощности электростанций ЕЭС России) Выработка электроэнергии по ОЭС Урала за 2011 год 255, 8 млрд. к. Вт. ч. (25, 1% от суммарной выработки электроэнергии по ЕЭС России) Потребление электроэнергии ОЭС Урала за 2011 год 254, 6 млрд. к. Вт. ч. (25, 4% от потребления электроэнергии по ЕЭС России) Протяженность линий электропередачи ОЭС Урала 116 922 км (25, 5% от суммарной протяженности линий электропередачи по ЕЭС России)

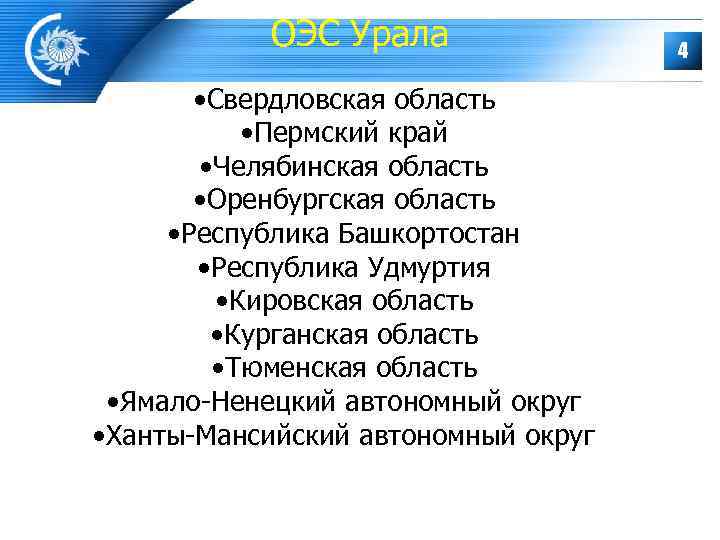

ОЭС Урала 4 • Свердловская область • Пермский край • Челябинская область • Оренбургская область • Республика Башкортостан • Республика Удмуртия • Кировская область • Курганская область • Тюменская область • Ямало-Ненецкий автономный округ • Ханты-Мансийский автономный округ

Объединенная энергосистема Урала 5 Установленная мощность электростанций 45749. 2 МВт Количество энергосистем 9 Количество электростанций 145 Ур. ФО Количество ВЛ 500 к. В 77 ОЭС Сибири Центра 1300 МВт 2800 МВт 2700 МВт 1300 МВт ОЭС ЕЭС Средней Казахстана Волги

Вводы объектов генерации за 2011 г. ОЗ ОДУ Урала. 6 2463 Мвт Сургутская ГРЭС-2 Блоки № 7, 8 Тюменская ТЭЦ-1 Блок № 2 Тобольская ТЭЦ Блоки № 3, 5 Приобская ГТЭС Блоки № 4, 5, 6 1335, 4 МВт Тюменская ЭС Яйвинская ГРЭС Блок № 5 ПТЭЦ-6 -124 Мвт 424, 6 МВт Пермская ЭС Среднеуральская ГРЭС Блок № 12 419 МВт Кировская ЭС Свердловская ЭС Челябинская ТЭЦ-3 Блок № 3 Удмуртская ЭС 216, 3 МВт Курганская ЭС Челябинская ЭС Уфимская ТЭЦ-2 Блок № 1 Уфимская ТЭЦ-1 ГТУ 67, 74 МВт Башкирская ЭС Оренбургская ЭС

Планы ввода объектов генерации на 2012 г. 7 ОЗ ОДУ Урала. Няганьская ГРЭС Блок № 1 (ПГУ- 418) Уренгойская ГРЭС Блок № 1 (ПГУ-450) 868 МВт Тюменская ЭС Пермская ЭС Свердловская ЭС Кировская ЭС Курганская ТЭЦ Блоки № 1, 2 (ПГУ-111) Удмуртская ЭС 222 МВт Курганская ЭС Челябинская ЭС Башкирская ЭС Оренбургская ЭС

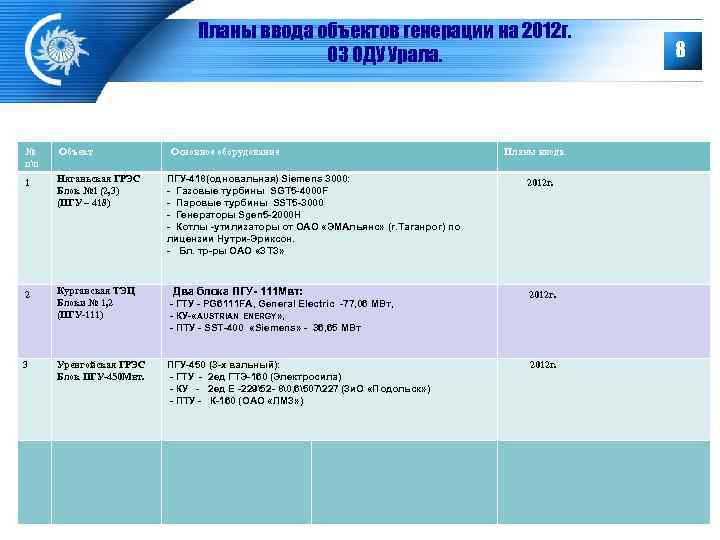

Планы ввода объектов генерации на 2012 г. ОЗ ОДУ Урала. 8 № Объект Основное оборудование Планы ввода пп 1 Няганьская ГРЭС ПГУ-418(одновальная) Siemens 3000: 2012 г. Блок № 1 (2, 3) - Газовые турбины SGT 5 -4000 F (ПГУ – 418) - Паровые турбины SST 5 -3000 - Генераторы Sgen 5 -2000 H - Котлы -утилизаторы от ОАО «ЭМАльянс» (г. Таганрог) по лицензии Нутри-Эриксон. - Бл. тр-ры ОАО «ЗТЗ» 2 Курганская ТЭЦ Два блока ПГУ- 111 Мвт: 2012 г. Блоки № 1, 2 - ГТУ - PG 6111 FA, General Electric -77, 06 МВт, (ПГУ-111) - КУ- «AUSTRIAN ENERGY» , - ПТУ - SST-400 «Siemens» - 36, 65 МВт 3 Уренгойская ГРЭС ПГУ-450 (3 -х вальный): 2012 г. Блок ПГУ-450 Мвт. - ГТУ - 2 ед ГТЭ-160 (Электросила) - КУ - 2 ед Е -22952 - 8, 6507227 (Зи. О «Подольск» ) - ПТУ - К-160 (ОАО «ЛМЗ» )

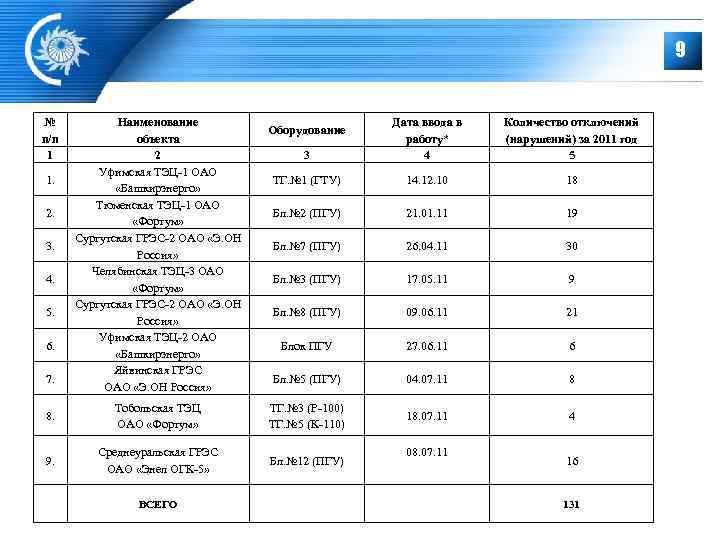

9 № Наименование Дата ввода в Количество отключений Оборудование п/п объекта работу* (нарушений) за 2011 год 1 2 3 4 5 Уфимская ТЭЦ-1 ОАО 1. ТГ. № 1 (ГТУ) 14. 12. 10 18 «Башкирэнерго» Тюменская ТЭЦ-1 ОАО 2. Бл. № 2 (ПГУ) 21. 01. 11 19 «Фортум» Сургутская ГРЭС-2 ОАО «Э. ОН 3. Бл. № 7 (ПГУ) 26. 04. 11 30 Россия» Челябинская ТЭЦ-3 ОАО 4. Бл. № 3 (ПГУ) 17. 05. 11 9 «Фортум» Сургутская ГРЭС-2 ОАО «Э. ОН 5. Бл. № 8 (ПГУ) 09. 06. 11 21 Россия» Уфимская ТЭЦ-2 ОАО 6. Блок ПГУ 27. 06. 11 6 «Башкирэнерго» Яйвинская ГРЭС 7. Бл. № 5 (ПГУ) 04. 07. 11 8 ОАО «Э. ОН Россия» Тобольская ТЭЦ ТГ. № 3 (Р-100) 8. 18. 07. 11 4 ОАО «Фортум» ТГ. № 5 (К-110) Среднеуральская ГРЭС 08. 07. 11 9. Бл. № 12 (ПГУ) 16 ОАО «Энел ОГК-5» ВСЕГО 131

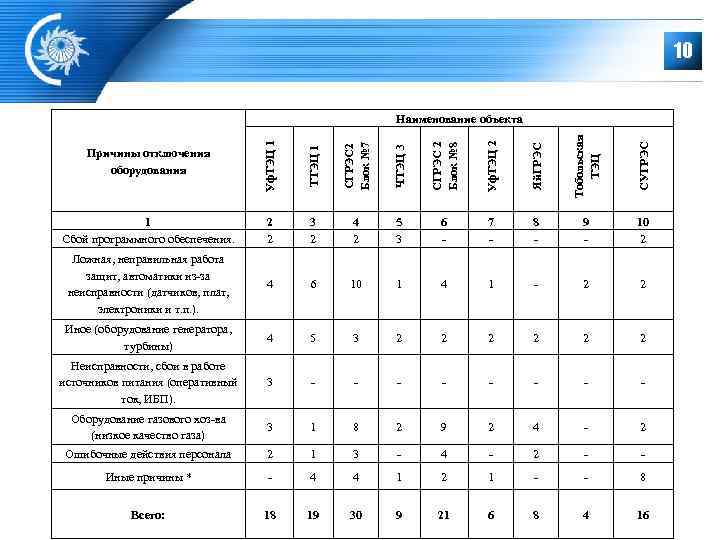

10 Наименование объекта Тобольская Уф. ТЭЦ 1 Уф. ТЭЦ 2 СГРЭС 2 СУГРЭС Блок № 7 Блок № 8 Яй. ГРЭС СГРЭС 2 ЧТЭЦ 3 ТТЭЦ 1 Причины отключения ТЭЦ оборудования 1 2 3 4 5 6 7 8 9 10 Сбой программного обеспечения. 2 2 3 - - 2 Ложная, неправильная работа защит, автоматики из-за 4 6 10 1 4 1 - 2 неисправности (датчиков, плат, электроники и т. п. ). Иное (оборудование генератора, 4 5 3 2 2 2 турбины) Неисправности, сбои в работе источников питания (оперативный 3 - - - - ток, ИБП). Оборудование газового хоз-ва 3 1 8 2 9 2 4 - 2 (низкое качество газа) Ошибочные действия персонала 2 1 3 - 4 - 2 - Иные причины * - 4 1 2 1 - - 8 Всего: 18 19 30 9 21 6 8 4 16

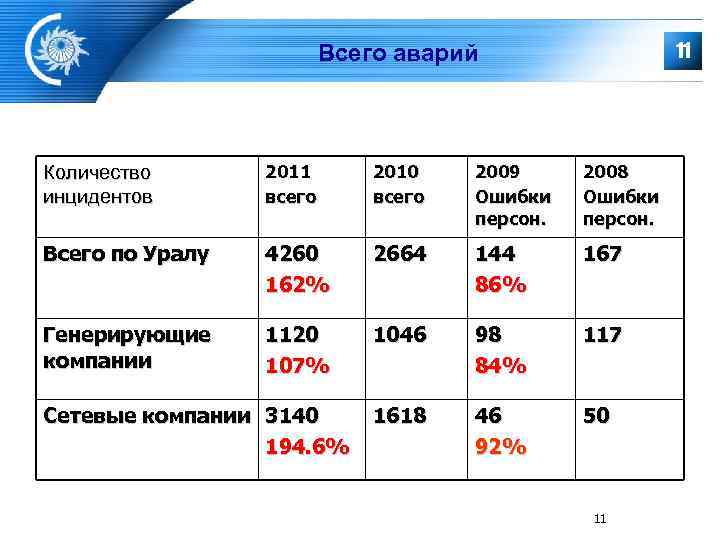

Всего аварий 11 Количество 2011 2010 2009 2008 инцидентов всего Ошибки персон. Всего по Уралу 4260 2664 144 167 162% 86% Генерирующие 1120 1046 98 117 компании 107% 84% Сетевые компании 3140 1618 46 50 194. 6% 92% 11

Аварии по Оптовым генерирующим компаниям 12 Количество инцидентов 2011 2010 2009 2008 всего Ошибки персонала ОГК-1 104 114 8 10 ОГК-2 208 191 6 9 ОГК-3 16 13 0 4 ОГК-4 90 49 4 2 ОГК-5 150 137 2 2 ОГК-7 (Рус. Гидро) 2 0 0 Всего ОГК 570 504 20 27 113. 1 74%

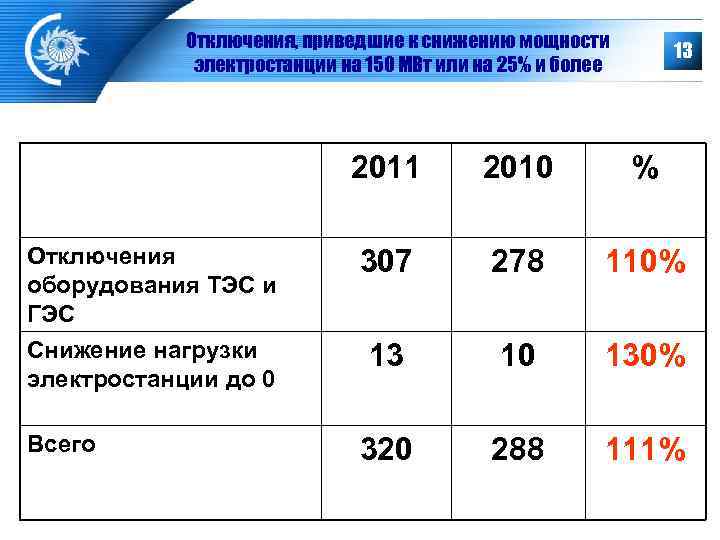

Отключения, приведшие к снижению мощности 13 электростанции на 150 МВт или на 25% и более 2011 2010 % Отключения 307 278 110% оборудования ТЭС и ГЭС Снижение нагрузки 13 10 130% электростанции до 0 Всего 320 288 111%

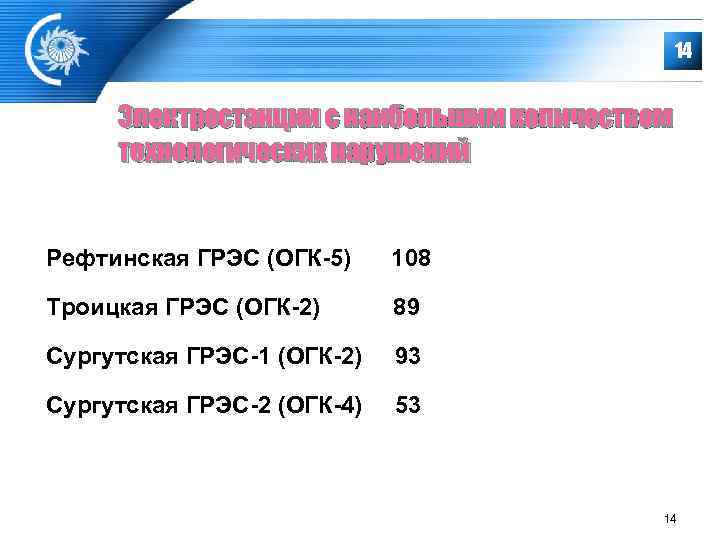

14 Электростанции с наибольшим количеством технологических нарушений Рефтинская ГРЭС (ОГК-5) 108 Троицкая ГРЭС (ОГК-2) 89 Сургутская ГРЭС-1 (ОГК-2) 93 Сургутская ГРЭС-2 (ОГК-4) 53 14

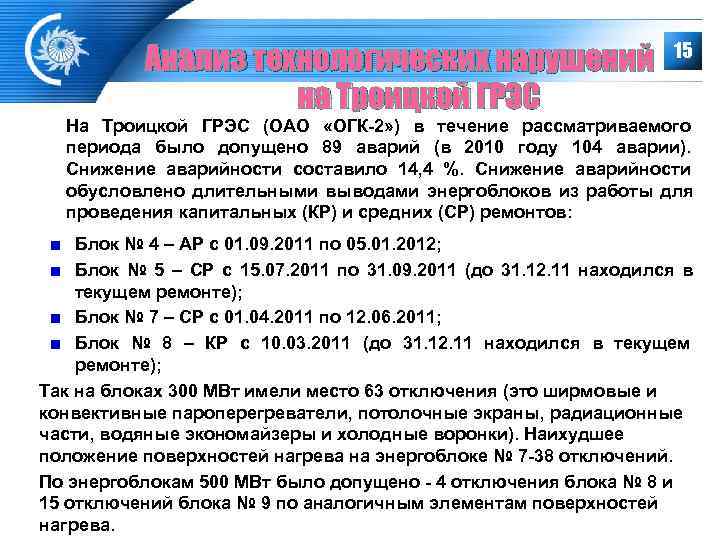

Анализ технологических нарушений 15 на Троицкой ГРЭС На Троицкой ГРЭС (ОАО «ОГК-2» ) в течение рассматриваемого периода было допущено 89 аварий (в 2010 году 104 аварии). Снижение аварийности составило 14, 4 %. Снижение аварийности обусловлено длительными выводами энергоблоков из работы для проведения капитальных (КР) и средних (СР) ремонтов: Блок № 4 – АР с 01. 09. 2011 по 05. 01. 2012; Блок № 5 – СР с 15. 07. 2011 по 31. 09. 2011 (до 31. 12. 11 находился в текущем ремонте); Блок № 7 – СР с 01. 04. 2011 по 12. 06. 2011; Блок № 8 – КР с 10. 03. 2011 (до 31. 12. 11 находился в текущем ремонте); Так на блоках 300 МВт имели место 63 отключения (это ширмовые и конвективные пароперегреватели, потолочные экраны, радиационные части, водяные экономайзеры и холодные воронки). Наихудшее положение поверхностей нагрева на энергоблоке № 7 -38 отключений. По энергоблокам 500 МВт было допущено - 4 отключения блока № 8 и 15 отключений блока № 9 по аналогичным элементам поверхностей нагрева.

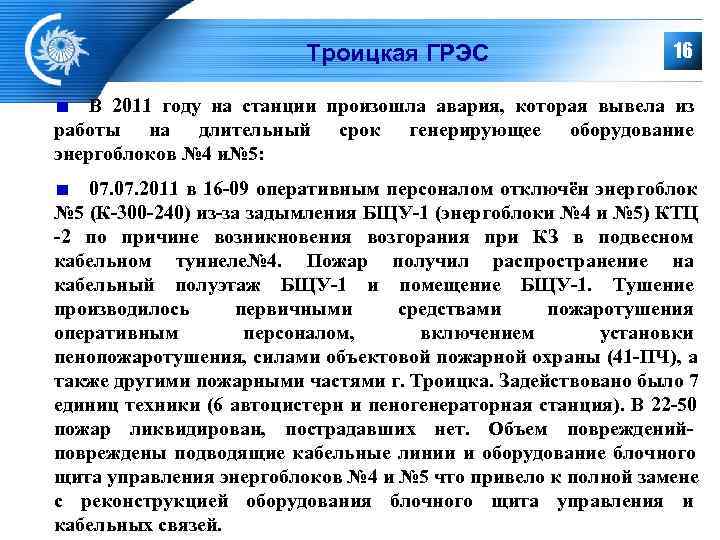

Троицкая ГРЭС 16 В 2011 году на станции произошла авария, которая вывела из работы на длительный срок генерирующее оборудование энергоблоков № 4 и№ 5: 07. 2011 в 16 -09 оперативным персоналом отключён энергоблок № 5 (К-300 -240) из-за задымления БЩУ-1 (энергоблоки № 4 и № 5) КТЦ -2 по причине возникновения возгорания при КЗ в подвесном кабельном туннеле№ 4. Пожар получил распространение на кабельный полуэтаж БЩУ-1 и помещение БЩУ-1. Тушение производилось первичными средствами пожаротушения оперативным персоналом, включением установки пенопожаротушения, силами объектовой пожарной охраны (41 -ПЧ), а также другими пожарными частями г. Троицка. Задействовано было 7 единиц техники (6 автоцистерн и пеногенераторная станция). В 22 -50 пожар ликвидирован, пострадавших нет. Объем повреждений- повреждены подводящие кабельные линии и оборудование блочного щита управления энергоблоков № 4 и № 5 что привело к полной замене с реконструкцией оборудования блочного щита управления и кабельных связей.

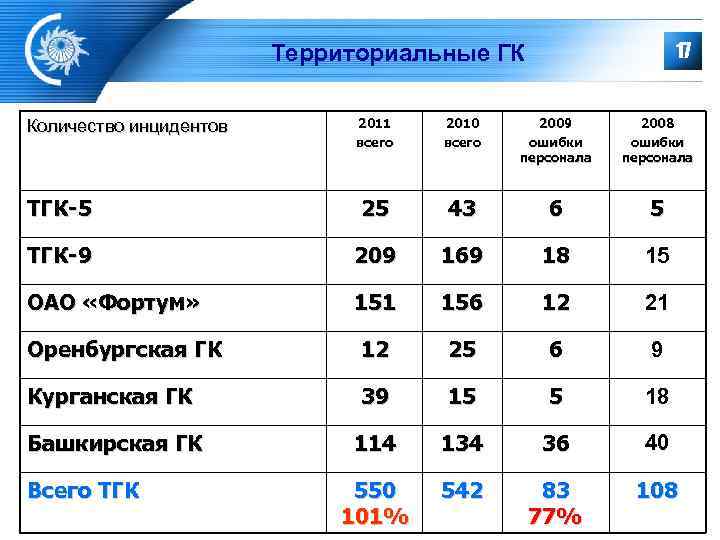

Территориальные ГК 17 Количество инцидентов 2011 2010 2009 2008 всего ошибки персонала ТГК-5 25 43 6 5 ТГК-9 209 169 18 15 ОАО «Фортум» 151 156 12 21 Оренбургская ГК 12 25 6 9 Курганская ГК 39 15 18 Башкирская ГК 114 134 36 40 Всего ТГК 550 542 83 108 101% 77%

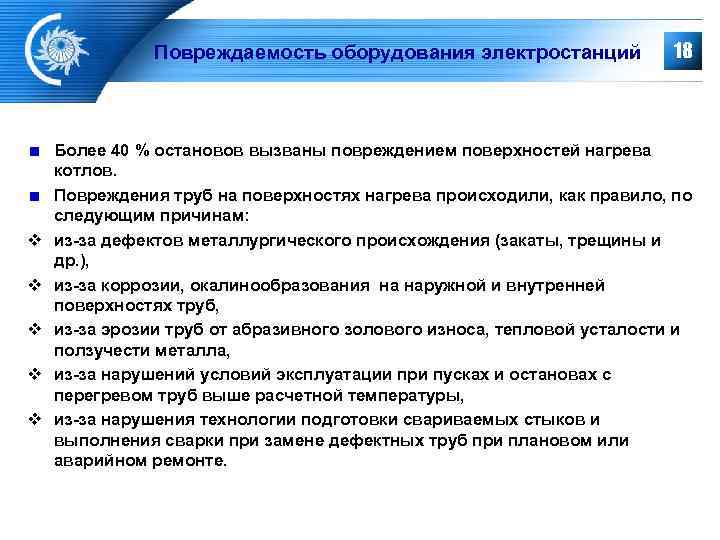

Повреждаемость оборудования электростанций 18 Более 40 % остановов вызваны повреждением поверхностей нагрева котлов. Повреждения труб на поверхностях нагрева происходили, как правило, по следующим причинам: v из-за дефектов металлургического происхождения (закаты, трещины и др. ), v из-за коррозии, окалинообразования на наружной и внутренней поверхностях труб, v из-за эрозии труб от абразивного золового износа, тепловой усталости и ползучести металла, v из-за нарушений условий эксплуатации при пусках и остановах с перегревом труб выше расчетной температуры, v из-за нарушения технологии подготовки свариваемых стыков и выполнения сварки при замене дефектных труб при плановом или аварийном ремонте.

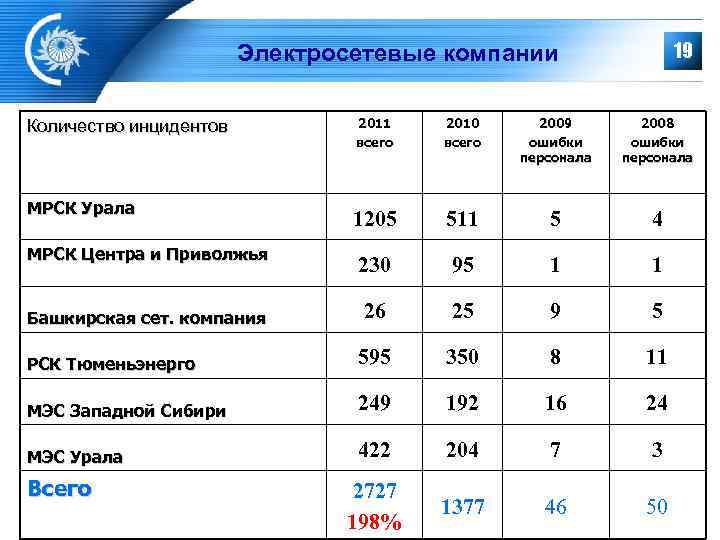

Электросетевые компании 19 Количество инцидентов 2011 2010 2009 2008 всего ошибки персонала МРСК Урала 1205 511 5 4 МРСК Центра и Приволжья 230 95 1 1 Башкирская сет. компания 26 25 9 5 РСК Тюменьэнерго 595 350 8 11 МЭС Западной Сибири 249 192 16 24 МЭС Урала 422 204 7 3 Всего 2727 1377 46 50 198%

Отключения ВЛ, относящихся к ЕНЭС 20 2011 2010 ВЛ 500 к. В 61/33 103/30 Всего / в т. ч. С успешным АПВ ВЛ 220 к. В 287/179 288/158 Всего / в т. ч. С успешным АПВ ВЛ 110 к. В (межгосударственные) 6/3 10/3 Всего / в т. ч. С успешным АПВ Всего 354/215 401/191 88, 2%

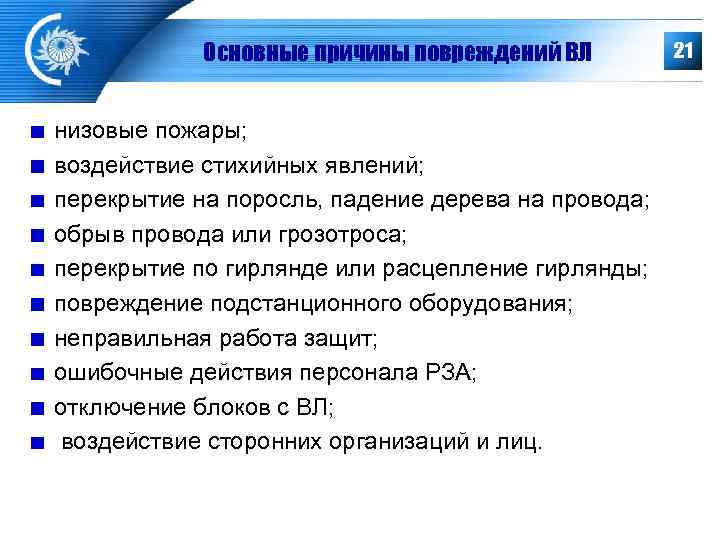

Основные причины повреждений ВЛ 21 низовые пожары; воздействие стихийных явлений; перекрытие на поросль, падение дерева на провода; обрыв провода или грозотроса; перекрытие по гирлянде или расцепление гирлянды; повреждение подстанционного оборудования; неправильная работа защит; ошибочные действия персонала РЗА; отключение блоков с ВЛ; воздействие сторонних организаций и лиц.

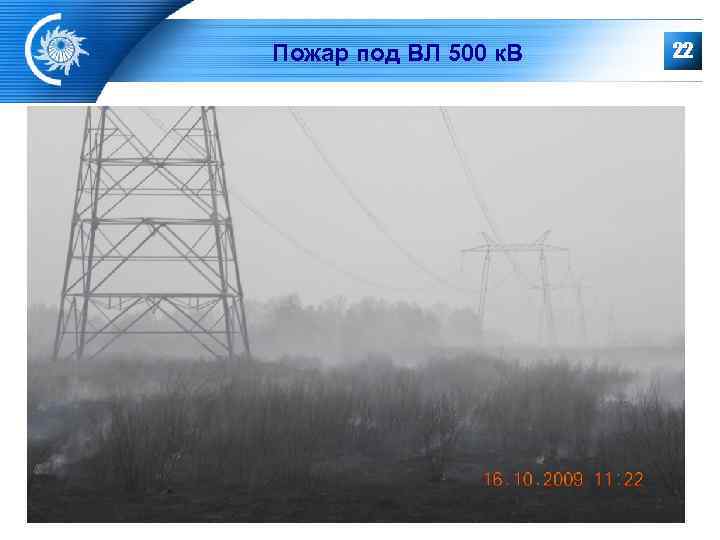

Пожар под ВЛ 500 к. В 22

Нарушение электроснабжения Кропачево- 23 Златоустовского энергорайона 14. 06. 2009

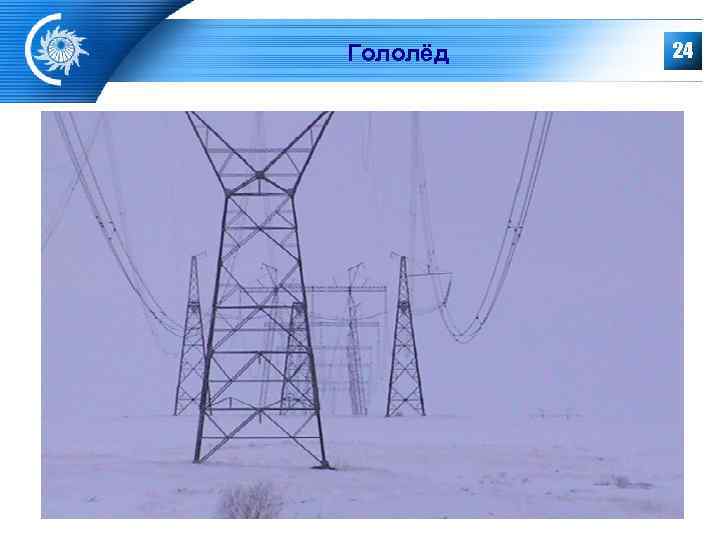

Гололёд 24

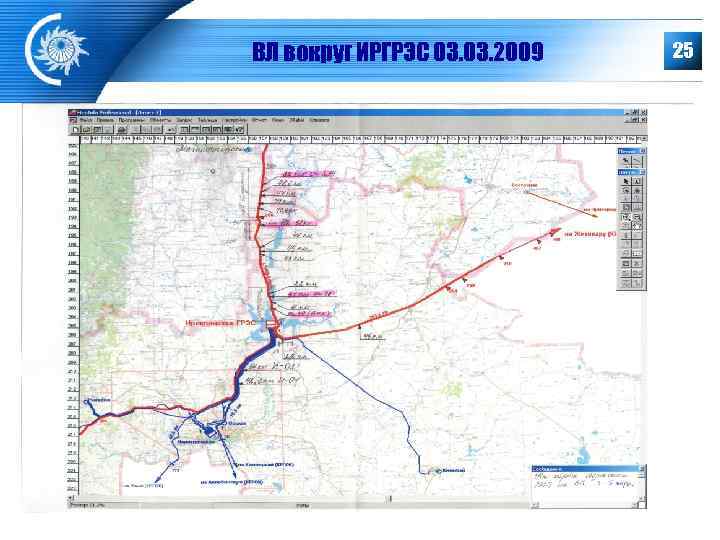

ВЛ вокруг ИРГРЭС 03. 2009 25

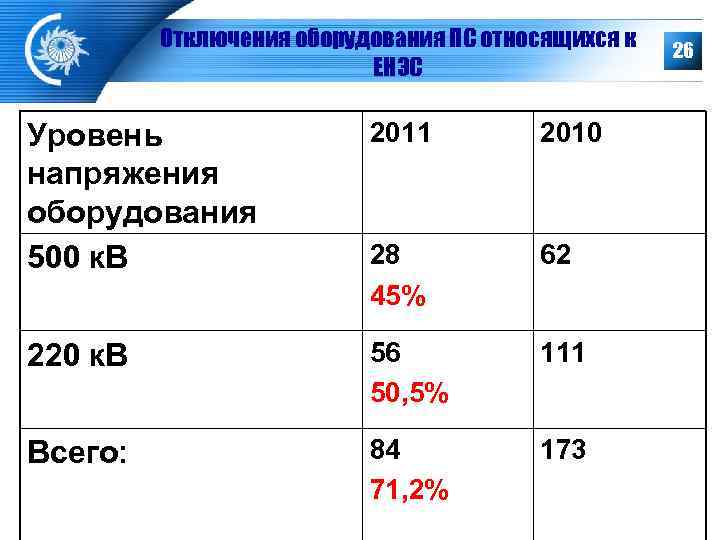

Отключения оборудования ПС относящихся к 26 ЕНЭС Уровень 2011 2010 напряжения оборудования 500 к. В 28 62 45% 220 к. В 56 111 50, 5% Всего: 84 173 71, 2%

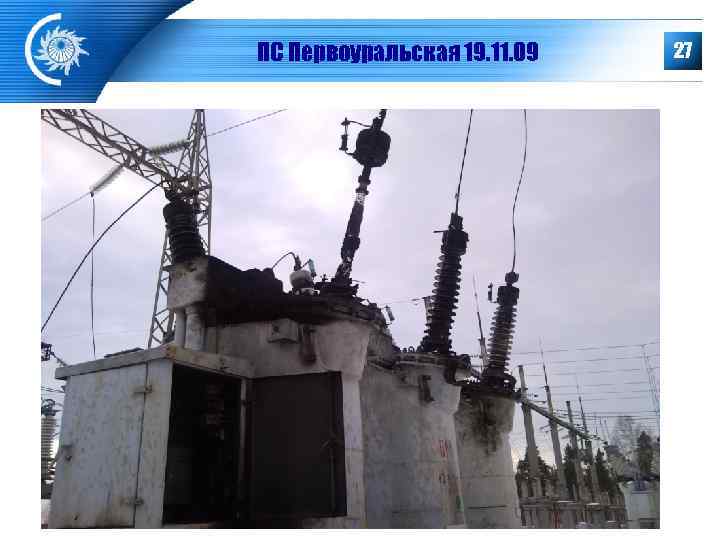

ПС Первоуральская 19. 11. 09 27

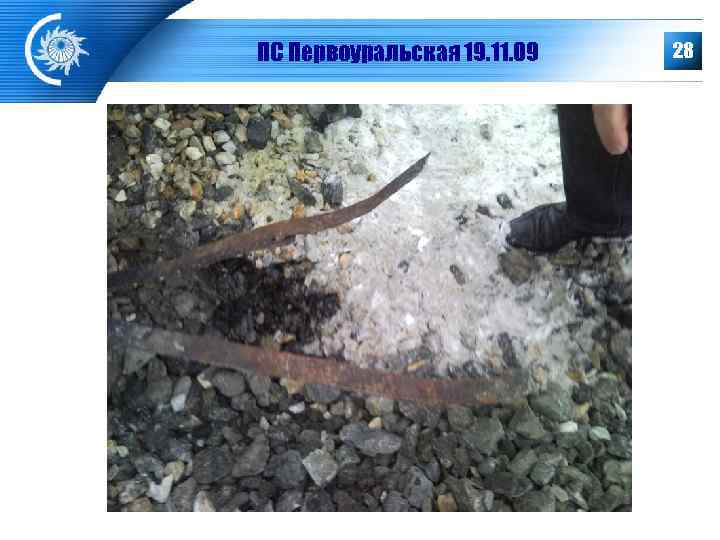

ПС Первоуральская 19. 11. 09 28

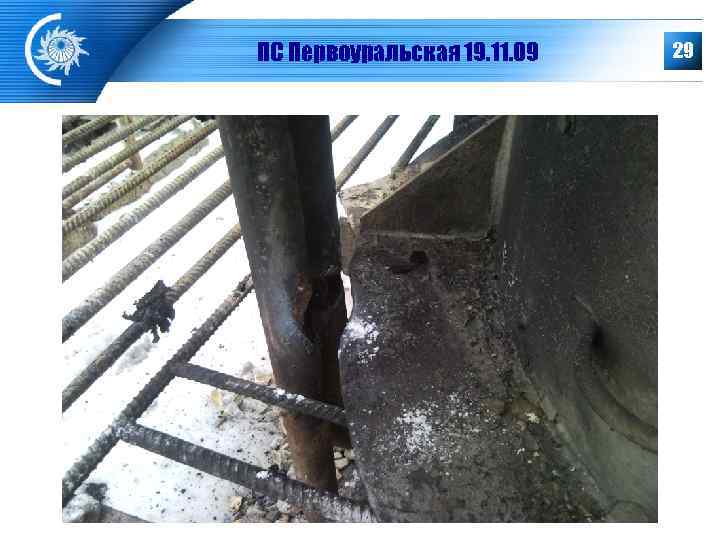

ПС Первоуральская 19. 11. 09 29

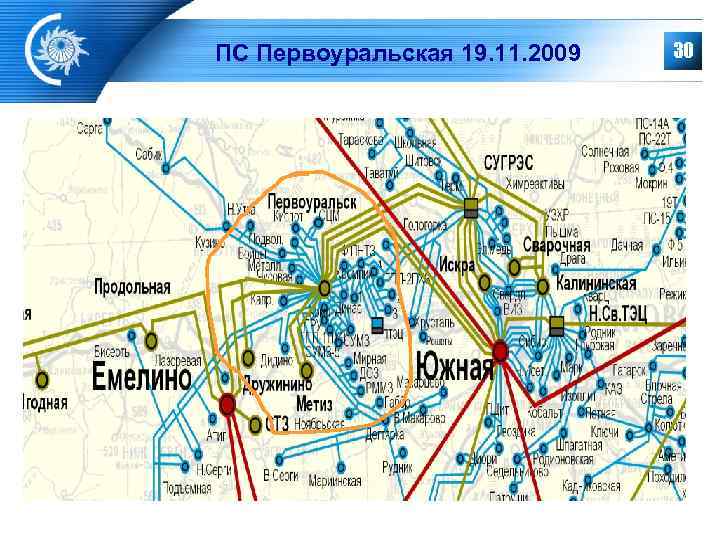

ПС Первоуральская 19. 11. 2009 30

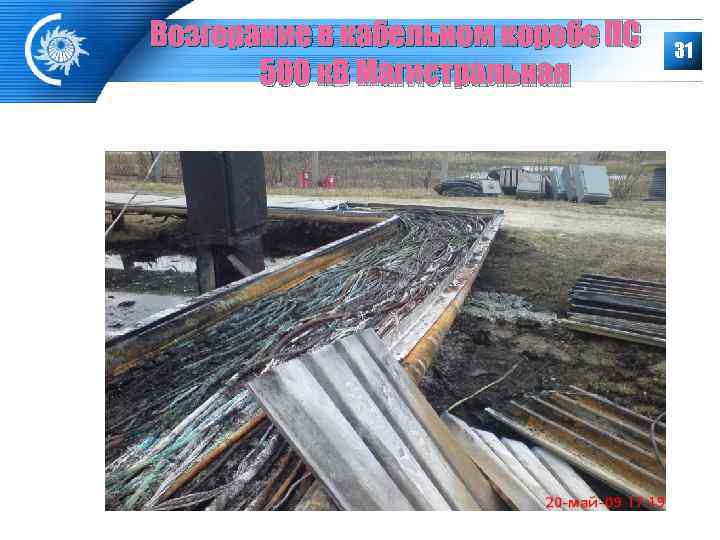

Возгорание в кабельном коробе ПС 31 500 к. В Магистральная

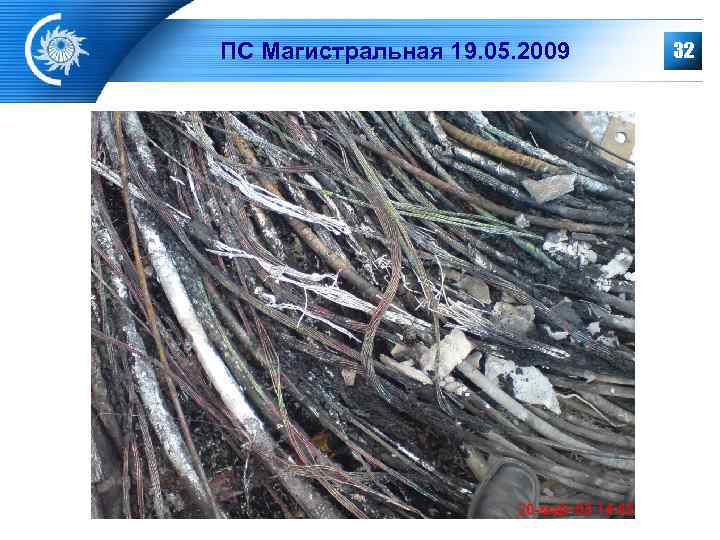

ПС Магистральная 19. 05. 2009 32

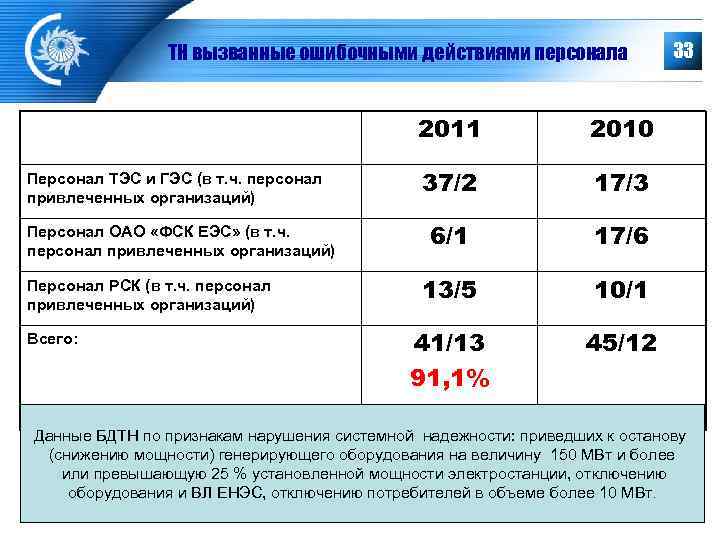

ТН вызванные ошибочными действиями персонала 33 2011 2010 Персонал ТЭС и ГЭС (в т. ч. персонал 37/2 17/3 привлеченных организаций) Персонал ОАО «ФСК ЕЭС» (в т. ч. 6/1 17/6 персонал привлеченных организаций) Персонал РСК (в т. ч. персонал 13/5 10/1 привлеченных организаций) Всего: 41/13 45/12 91, 1% Данные БДТН по признакам нарушения системной надежности: приведших к останову (снижению мощности) генерирующего оборудования на величину 150 МВт и более или превышающую 25 % установленной мощности электростанции, отключению оборудования и ВЛ ЕНЭС, отключению потребителей в объеме более 10 МВт.

Новые правила введены. 34 ПРАВИТЕЛЬСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ ПОСТАНОВЛЕНИЕ от 28 октября 2009 года N 846 Об утверждении Правил расследования причин аварий в электроэнергетике В соответствии с Федеральным законом "Об электроэнергетике" Правительство Российской Федерации постановляет: 1. Утвердить прилагаемые Правила расследования причин аварий в электроэнергетике. 2. Министерству энергетики Российской Федерации в 3 -месячный срок со дня вступления в силу настоящего постановления разработать и утвердить: форму акта о расследовании причин аварий в электроэнергетике и порядок ее заполнения; форму отчета об авариях в электроэнергетике и порядок ее заполнения; порядок передачи оперативной информации об авариях в электроэнергетике. 3. Министерству природных ресурсов и экологии Российской Федерации по согласованию с Министерством энергетики Российской Федерации в 3 - месячный срок со дня вступления в силу настоящего постановления разработать и утвердить порядок формирования комиссий по расследованию причин аварий в электроэнергетике. Председатель Правительства Российской Федерации В. Путин

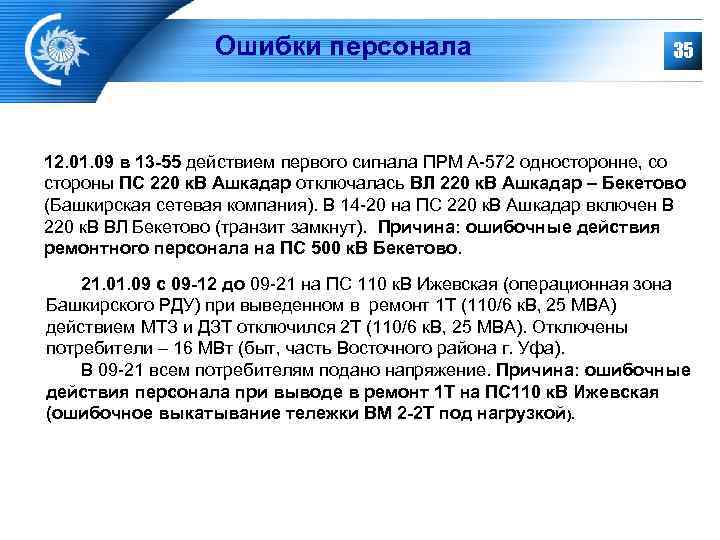

Ошибки персонала 35 12. 01. 09 в 13 -55 действием первого сигнала ПРМ А-572 односторонне, со стороны ПС 220 к. В Ашкадар отключалась ВЛ 220 к. В Ашкадар – Бекетово (Башкирская сетевая компания). В 14 -20 на ПС 220 к. В Ашкадар включен В 220 к. В ВЛ Бекетово (транзит замкнут). Причина: ошибочные действия ремонтного персонала на ПС 500 к. В Бекетово. 21. 09 с 09 -12 до 09 -21 на ПС 110 к. В Ижевская (операционная зона Башкирского РДУ) при выведенном в ремонт 1 Т (110/6 к. В, 25 МВА) действием МТЗ и ДЗТ отключился 2 Т (110/6 к. В, 25 МВА). Отключены потребители – 16 МВт (быт, часть Восточного района г. Уфа). В 09 -21 всем потребителям подано напряжение. Причина: ошибочные действия персонала при выводе в ремонт 1 Т на ПС 110 к. В Ижевская (ошибочное выкатывание тележки ВМ 2 -2 Т под нагрузкой).

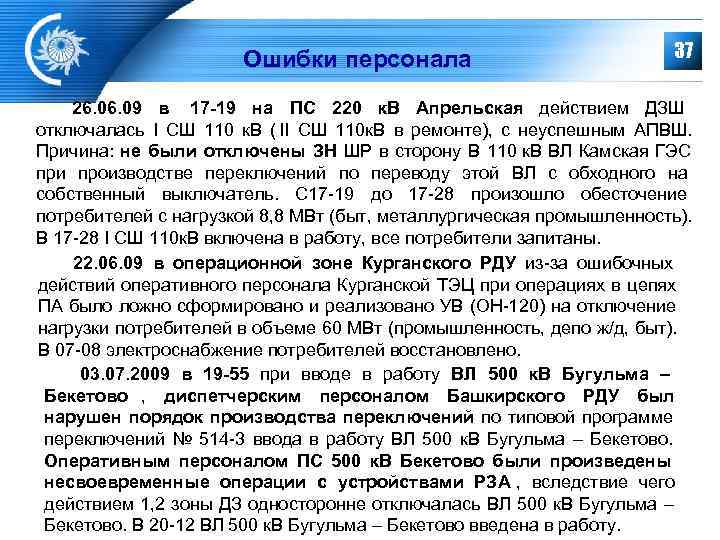

Ошибки персонала 37 26. 09 в 17 -19 на ПС 220 к. В Апрельская действием ДЗШ отключалась I СШ 110 к. В ( II СШ 110 к. В в ремонте), с неуспешным АПВШ. Причина: не были отключены ЗН ШР в сторону В 110 к. В ВЛ Камская ГЭС при производстве переключений по переводу этой ВЛ с обходного на собственный выключатель. С 17 -19 до 17 -28 произошло обесточение потребителей с нагрузкой 8, 8 МВт (быт, металлургическая промышленность). В 17 -28 I СШ 110 к. В включена в работу, все потребители запитаны. 22. 06. 09 в операционной зоне Курганского РДУ из-за ошибочных действий оперативного персонала Курганской ТЭЦ при операциях в цепях ПА было ложно сформировано и реализовано УВ (ОН-120) на отключение нагрузки потребителей в объеме 60 МВт (промышленность, депо ж/д, быт). В 07 -08 электроснабжение потребителей восстановлено. 03. 07. 2009 в 19 -55 при вводе в работу ВЛ 500 к. В Бугульма – Бекетово , диспетчерским персоналом Башкирского РДУ был нарушен порядок производства переключений по типовой программе переключений № 514 -3 ввода в работу ВЛ 500 к. В Бугульма – Бекетово. Оперативным персоналом ПС 500 к. В Бекетово были произведены несвоевременные операции с устройствами РЗА , вследствие чего действием 1, 2 зоны ДЗ односторонне отключалась ВЛ 500 к. В Бугульма – Бекетово. В 20 -12 ВЛ 500 к. В Бугульма – Бекетово введена в работу.

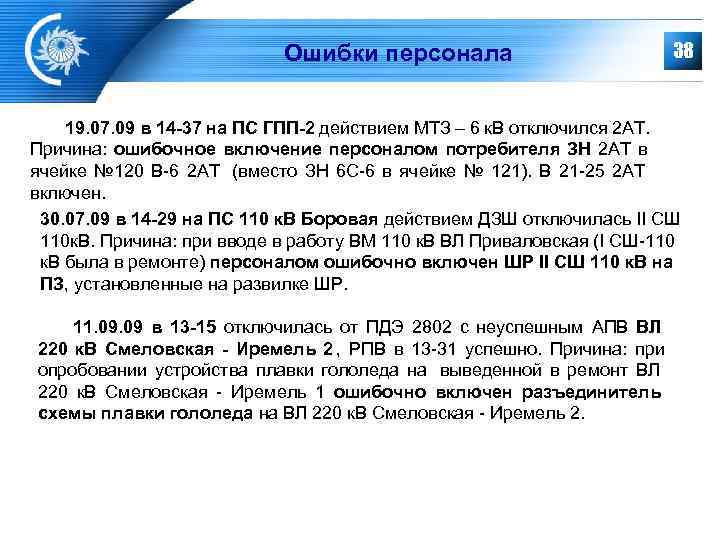

Ошибки персонала 38 19. 07. 09 в 14 -37 на ПС ГПП-2 действием МТЗ – 6 к. В отключился 2 АТ. Причина: ошибочное включение персоналом потребителя ЗН 2 АТ в ячейке № 120 В-6 2 АТ (вместо ЗН 6 С-6 в ячейке № 121). В 21 -25 2 АТ включен. 30. 07. 09 в 14 -29 на ПС 110 к. В Боровая действием ДЗШ отключилась ΙΙ СШ 110 к. В. Причина: при вводе в работу ВМ 110 к. В ВЛ Приваловская (I СШ-110 к. В была в ремонте) персоналом ошибочно включен ШР ΙΙ СШ 110 к. В на ПЗ, установленные на развилке ШР. 11. 09 в 13 -15 отключилась от ПДЭ 2802 с неуспешным АПВ ВЛ 220 к. В Смеловская - Иремель 2 , РПВ в 13 -31 успешно. Причина: при опробовании устройства плавки гололеда на выведенной в ремонт ВЛ 220 к. В Смеловская - Иремель 1 ошибочно включен разъединитель схемы плавки гололеда на ВЛ 220 к. В Смеловская - Иремель 2.

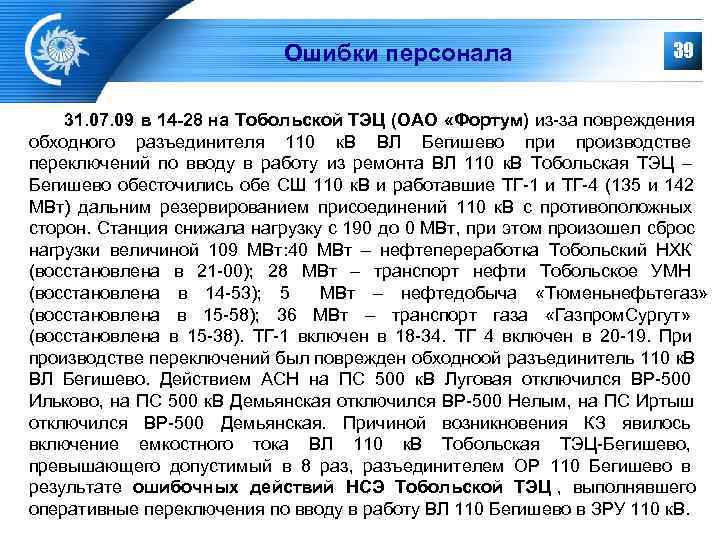

Ошибки персонала 39 31. 07. 09 в 14 -28 на Тобольской ТЭЦ (ОАО «Фортум) из-за повреждения обходного разъединителя 110 к. В ВЛ Бегишево при производстве переключений по вводу в работу из ремонта ВЛ 110 к. В Тобольская ТЭЦ – Бегишево обесточились обе СШ 110 к. В и работавшие ТГ-1 и ТГ-4 (135 и 142 МВт) дальним резервированием присоединений 110 к. В с противоположных сторон. Станция снижала нагрузку с 190 до 0 МВт, при этом произошел сброс нагрузки величиной 109 МВт: 40 МВт – нефтепереработка Тобольский НХК (восстановлена в 21 -00); 28 МВт – транспорт нефти Тобольское УМН (восстановлена в 14 -53); 5 МВт – нефтедобыча «Тюменьнефьтегаз» (восстановлена в 15 -58); 36 МВт – транспорт газа «Газпром. Сургут» (восстановлена в 15 -38). ТГ-1 включен в 18 -34. ТГ 4 включен в 20 -19. При производстве переключений был поврежден обходноой разъединитель 110 к. В ВЛ Бегишево. Действием АСН на ПС 500 к. В Луговая отключился ВР-500 Ильково, на ПС 500 к. В Демьянская отключился ВР-500 Нелым, на ПС Иртыш отключился ВР-500 Демьянская. Причиной возникновения КЗ явилось включение емкостного тока ВЛ 110 к. В Тобольская ТЭЦ-Бегишево, превышающего допустимый в 8 раз, разъединителем ОР 110 Бегишево в результате ошибочных действий НСЭ Тобольской ТЭЦ , выполнявшего оперативные переключения по вводу в работу ВЛ 110 Бегишево в ЗРУ 110 к. В.

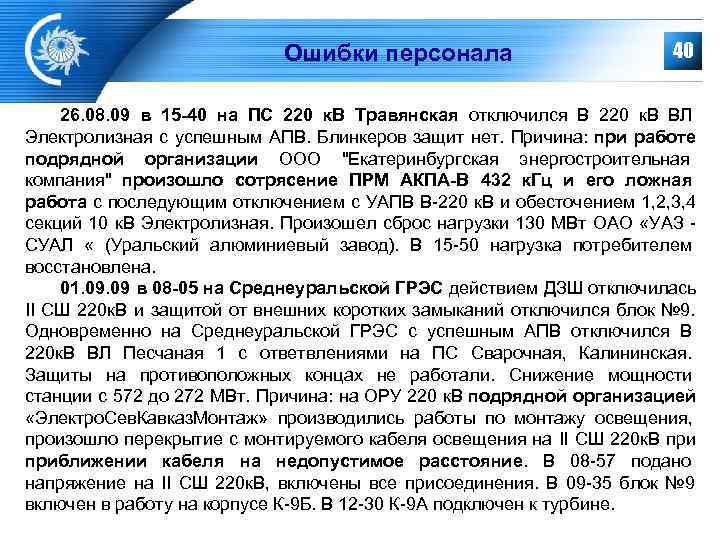

Ошибки персонала 40 26. 08. 09 в 15 -40 на ПС 220 к. В Травянская отключился В 220 к. В ВЛ Электролизная с успешным АПВ. Блинкеров защит нет. Причина: при работе подрядной организации ООО "Екатеринбургская энергостроительная компания" произошло сотрясение ПРМ АКПА-В 432 к. Гц и его ложная работа с последующим отключением с УАПВ В-220 к. В и обесточением 1, 2, 3, 4 секций 10 к. В Электролизная. Произошел сброс нагрузки 130 МВт ОАО «УАЗ - СУАЛ « (Уральский алюминиевый завод). В 15 -50 нагрузка потребителем восстановлена. 01. 09 в 08 -05 на Среднеуральской ГРЭС действием ДЗШ отключилась II СШ 220 к. В и защитой от внешних коротких замыканий отключился блок № 9. Одновременно на Среднеуральской ГРЭС с успешным АПВ отключился В 220 к. В ВЛ Песчаная 1 с ответвлениями на ПС Сварочная, Калининская. Защиты на противоположных концах не работали. Снижение мощности станции с 572 до 272 МВт. Причина: на ОРУ 220 к. В подрядной организацией «Электро. Сев. Кавказ. Монтаж» производились работы по монтажу освещения, произошло перекрытие с монтируемого кабеля освещения на II СШ 220 к. В приближении кабеля на недопустимое расстояние. В 08 -57 подано напряжение на II СШ 220 к. В, включены все присоединения. В 09 -35 блок № 9 включен в работу на корпусе К-9 Б. В 12 -30 К-9 А подключен к турбине.

Ошибки персонала 41 14. 09 в 13 -01 в операционной зоне Пермского РДУ из-за ошибочных действий персонала подрядной организации ООО «КПД» при расчистке трассы выведенной в ремонт ВЛ 110 к. В Титан - Быгель 2 произошло падение дерева на провода ВЛ 110 к. В Титан - Быгель 1. В результате были отключены потребители суммарной нагрузкой 20, 5 МВт (население района г. Березники численностью 90 тыс. чел. ). В 13 -06 ВЛ включена в работу. Всем потребителям подано напряжение. 27. 09 в 09 -31 действием ПДЭ 2004 односторонне со стороны ПС 500 к. В Луговая отключилась ВЛ 500 к. В Демьянская – Луговая. В 12 -03 ВЛ 500 к. В Демьянская – Луговая включена. Причина: при производстве работ персоналом подрядной организации ОАО «Энергохолдинг» , по отысканию земли в цепях оперативного тока защит (без запроса в Тюменское РДУ) произошло КЗ на клеммнике, вследствие этого произошла ложная работа панели ПДЭ-2004 (ОАПВ, ТАПВ) ВЛ 500 к. В Демьянская. Причиной одностороннего отключения ВЛ 500 к. В Демьянская –Луговая при посадке напряжения в цепях оперативного тока явилась ложная работа панели ПДЭ- 2004 из-за скрытой и неустойчивой неисправности блока логики (дефект микросхемы органа выдержки времени), проявляющаяся при подаче питания оперативного тока.

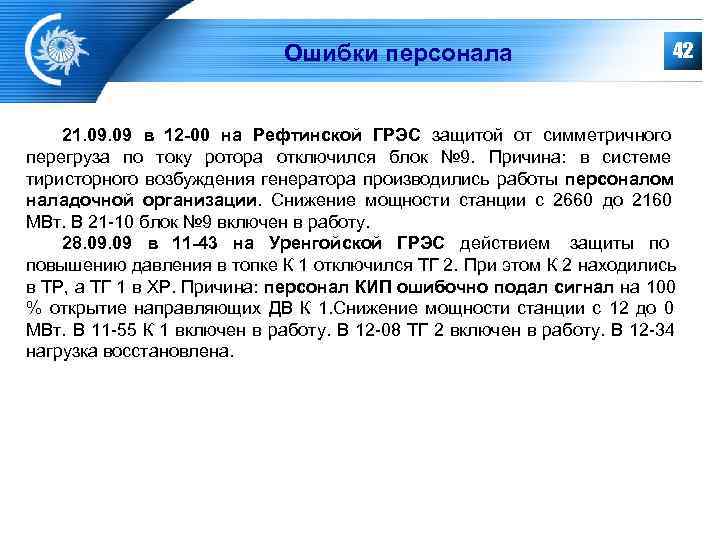

Ошибки персонала 42 21. 09 в 12 -00 на Рефтинской ГРЭС защитой от симметричного перегруза по току ротора отключился блок № 9. Причина: в системе тиристорного возбуждения генератора производились работы персоналом наладочной организации. Снижение мощности станции с 2660 до 2160 МВт. В 21 -10 блок № 9 включен в работу. 28. 09 в 11 -43 на Уренгойской ГРЭС действием защиты по повышению давления в топке К 1 отключился ТГ 2. При этом К 2 находились в ТР, а ТГ 1 в ХР. Причина: персонал КИП ошибочно подал сигнал на 100 % открытие направляющих ДВ К 1. Снижение мощности станции с 12 до 0 МВт. В 11 -55 К 1 включен в работу. В 12 -08 ТГ 2 включен в работу. В 12 -34 нагрузка восстановлена.

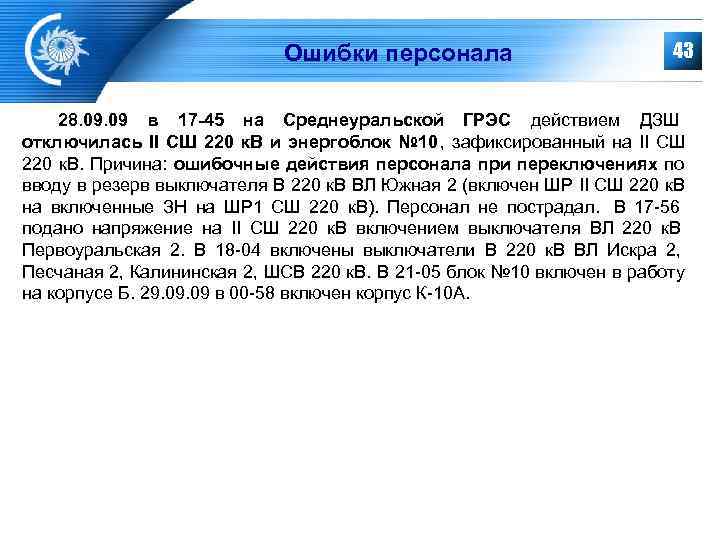

Ошибки персонала 43 28. 09 в 17 -45 на Среднеуральской ГРЭС действием ДЗШ отключилась II СШ 220 к. В и энергоблок № 10 , зафиксированный на II СШ 220 к. В. Причина: ошибочные действия персонала при переключениях по вводу в резерв выключателя В 220 к. В ВЛ Южная 2 (включен ШР II СШ 220 к. В на включенные ЗН на ШР 1 СШ 220 к. В). Персонал не пострадал. В 17 -56 подано напряжение на II СШ 220 к. В включением выключателя ВЛ 220 к. В Первоуральская 2. В 18 -04 включены выключатели В 220 к. В ВЛ Искра 2, Песчаная 2, Калининская 2, ШСВ 220 к. В. В 21 -05 блок № 10 включен в работу на корпусе Б. 29. 09 в 00 -58 включен корпус К-10 А.

Надежность энергетического оборудования • Для обеспечения устойчивой надежности работы энергооборудования и бесперебойного энергоснабжения потребителей на период строительства новых мощностей и передающих устройств, крайне необходимо достаточное финансирование восстановительных ремонтов оборудования. • Недофинансирование ремонтов, в угоду благополучной капитализации и прибыльности - это политика кратковременного благополучия, политика не дальновидная и не перспективная.

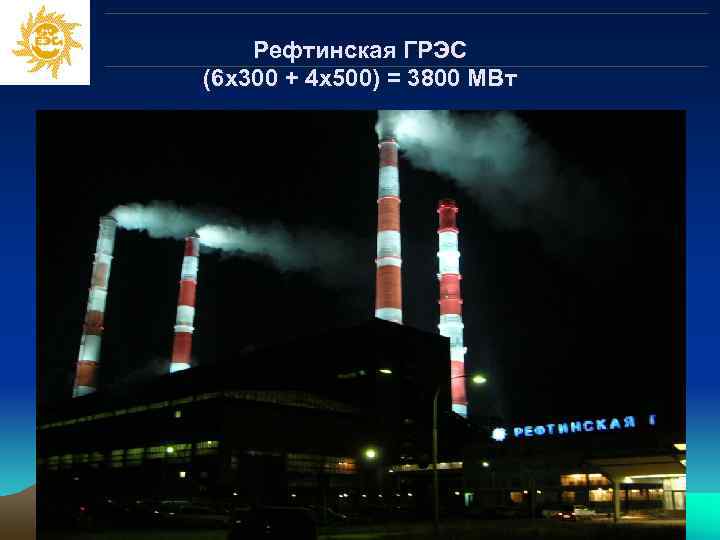

Рефтинская ГРЭС (6 х300 + 4 х500) = 3800 МВт

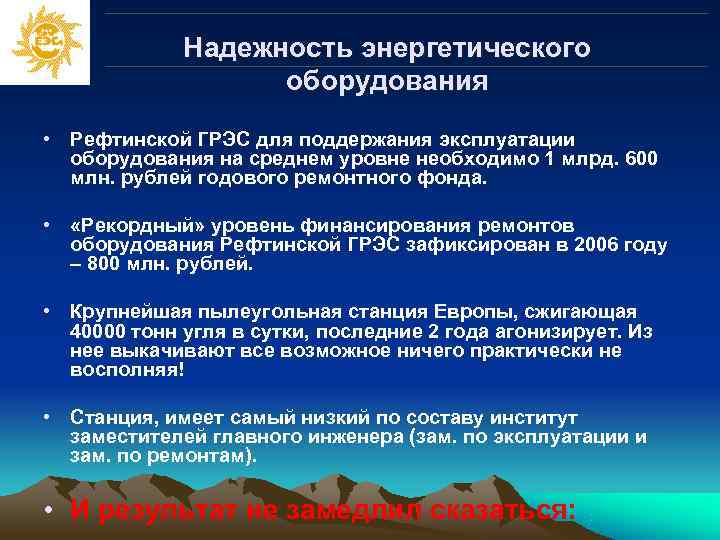

Надежность энергетического оборудования • Рефтинской ГРЭС для поддержания эксплуатации оборудования на среднем уровне необходимо 1 млрд. 600 млн. рублей годового ремонтного фонда. • «Рекордный» уровень финансирования ремонтов оборудования Рефтинской ГРЭС зафиксирован в 2006 году – 800 млн. рублей. • Крупнейшая пылеугольная станция Европы, сжигающая 40000 тонн угля в сутки, последние 2 года агонизирует. Из нее выкачивают все возможное ничего практически не восполняя! • Станция, имеет самый низкий по составу институт заместителей главного инженера (зам. по эксплуатации и зам. по ремонтам). • И результат не замедлил сказаться:

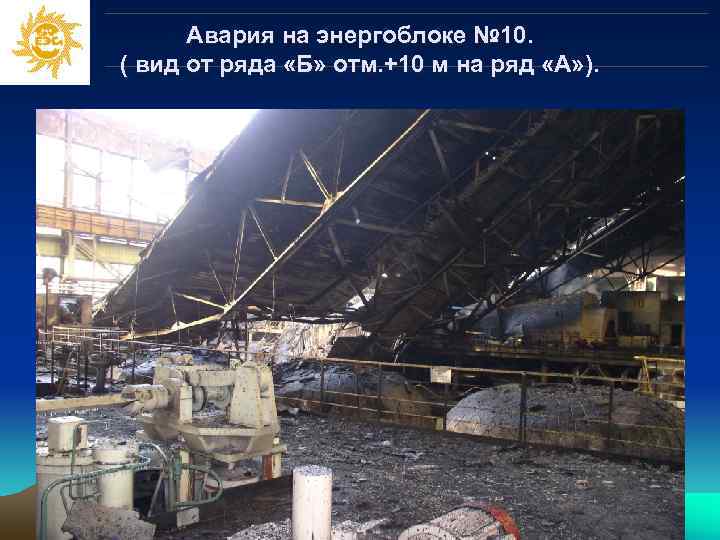

Авария на энергоблоке № 10. ( вид от ряда «Б» отм. +10 м на ряд «А» ).

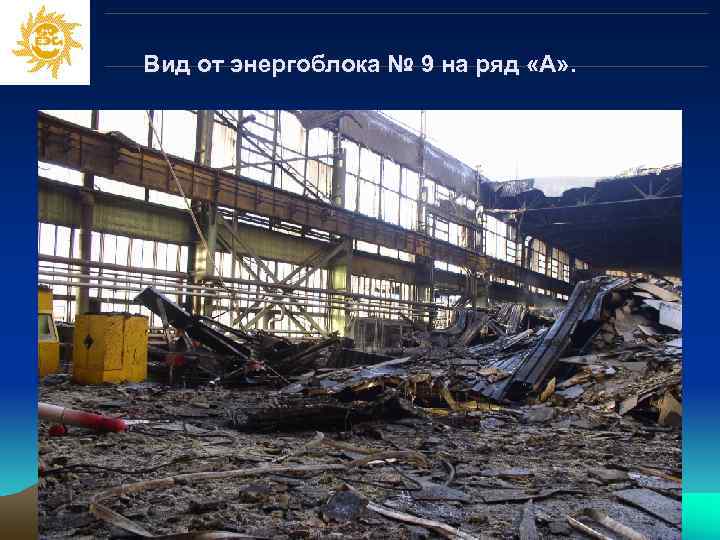

Вид от энергоблока № 9 на ряд «А» .

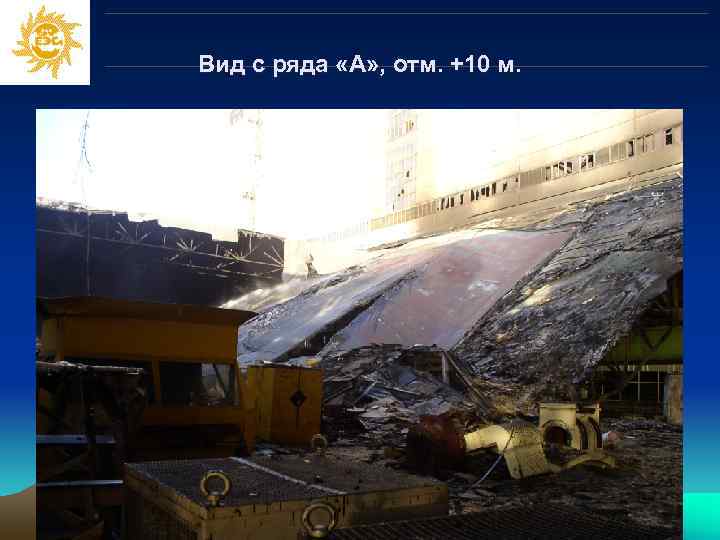

Вид с ряда «А» , отм. +10 м.

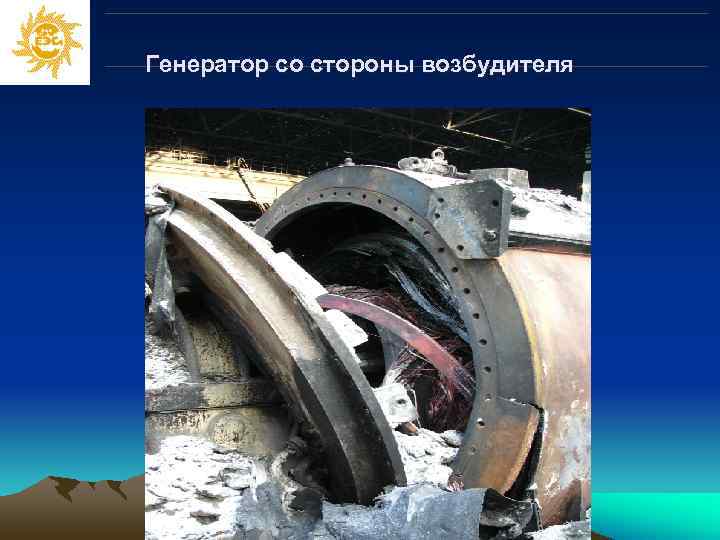

Генератор со стороны возбудителя
