АВАРИЙНОСПАСАТЕЛЬНЫЙ ИНСТРУМЕНТ Тема 8 НАЗНАЧЕНИЕ ТАКТИКО

АВАРИЙНОСПАСАТЕЛЬНЫЙ ИНСТРУМЕНТ Тема 8:

НАЗНАЧЕНИЕ, ТАКТИКО – ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ВОЗМОЖНОСТИ АВАРИЙНОСПАСАТЕЛЬНОГО ИНСТРУМЕНТА Тема 8. 1:

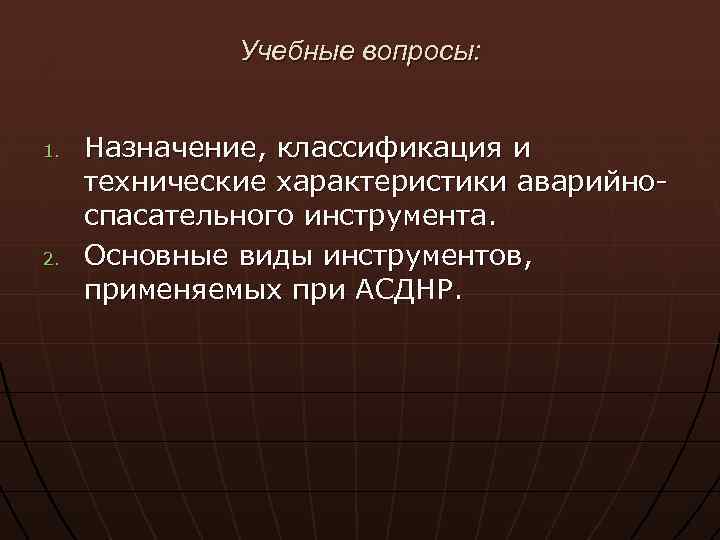

Учебные вопросы: 1. 2. Назначение, классификация и технические характеристики аварийноспасательного инструмента. Основные виды инструментов, применяемых при АСДНР.

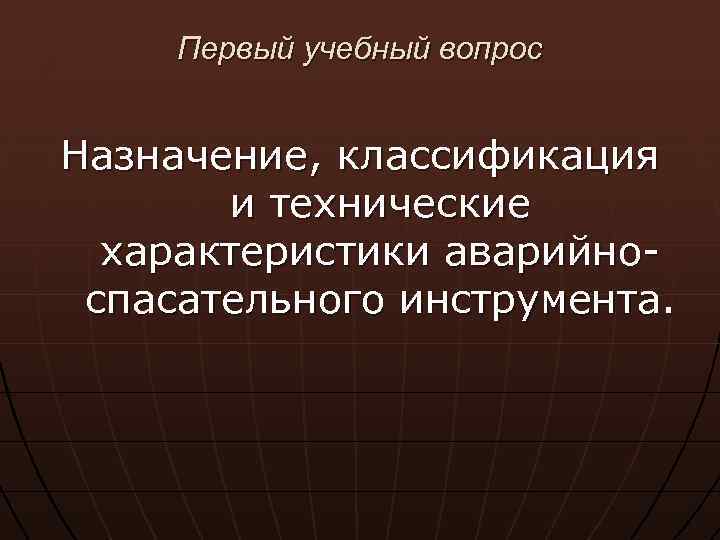

Первый учебный вопрос Назначение, классификация и технические характеристики аварийноспасательного инструмента.

Классификация аварийноспасательного инструмента осуществляется, как правило, по следующим признакам: n n n назначению, условиям применения, типу привода.

По назначению аварийно- спасательные средства подразделяются: n n для разрушения конструкций, для резки элементов конструкций, для подъема и перемещения грузов, вспомогательный инструмент и оборудование.

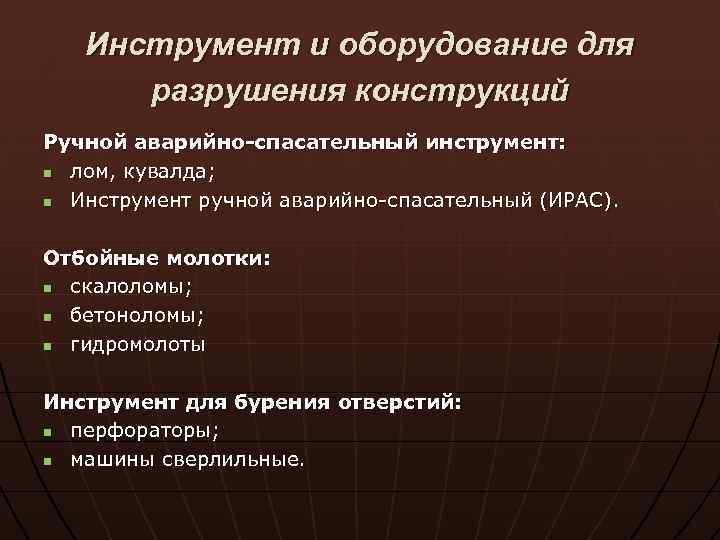

Инструмент и оборудование для разрушения конструкций Ручной аварийно-спасательный инструмент: n лом, кувалда; n Инструмент ручной аварийно-спасательный (ИРАС). Отбойные молотки: n скалоломы; n бетоноломы; n гидромолоты Инструмент для бурения отверстий: n перфораторы; n машины сверлильные.

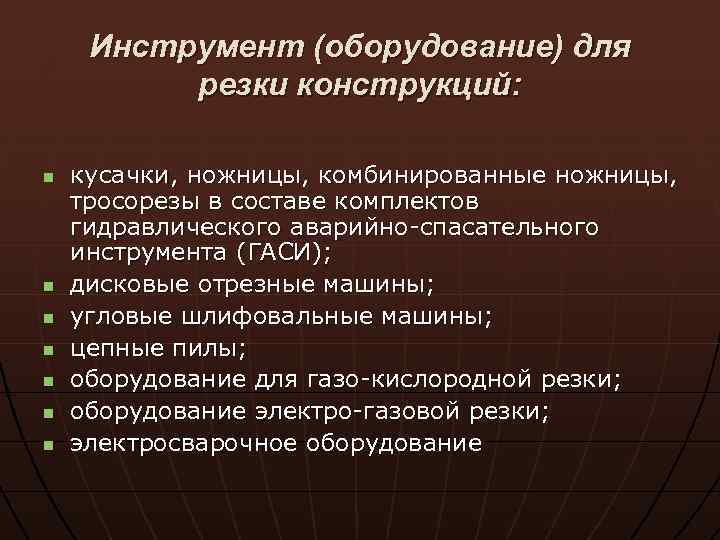

Инструмент (оборудование) для резки конструкций: n n n n кусачки, ножницы, комбинированные ножницы, тросорезы в составе комплектов гидравлического аварийно-спасательного инструмента (ГАСИ); дисковые отрезные машины; угловые шлифовальные машины; цепные пилы; оборудование для газо-кислородной резки; оборудование электро-газовой резки; электросварочное оборудование

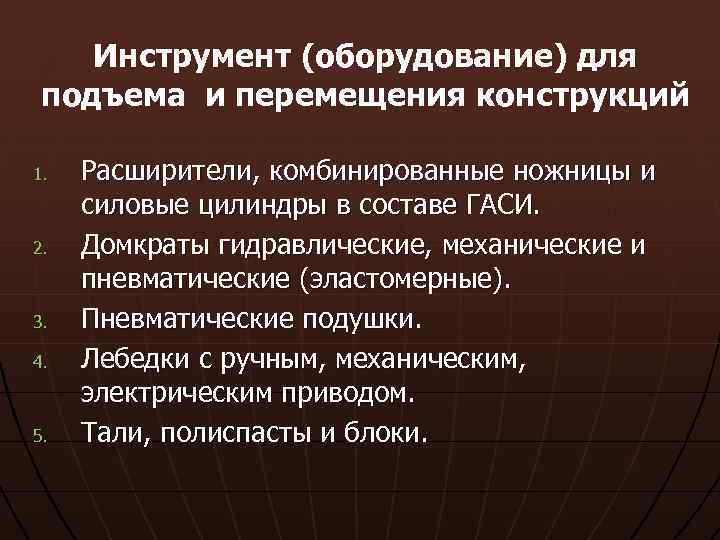

Инструмент (оборудование) для подъема и перемещения конструкций 1. 2. 3. 4. 5. Расширители, комбинированные ножницы и силовые цилиндры в составе ГАСИ. Домкраты гидравлические, механические и пневматические (эластомерные). Пневматические подушки. Лебедки с ручным, механическим, электрическим приводом. Тали, полиспасты и блоки.

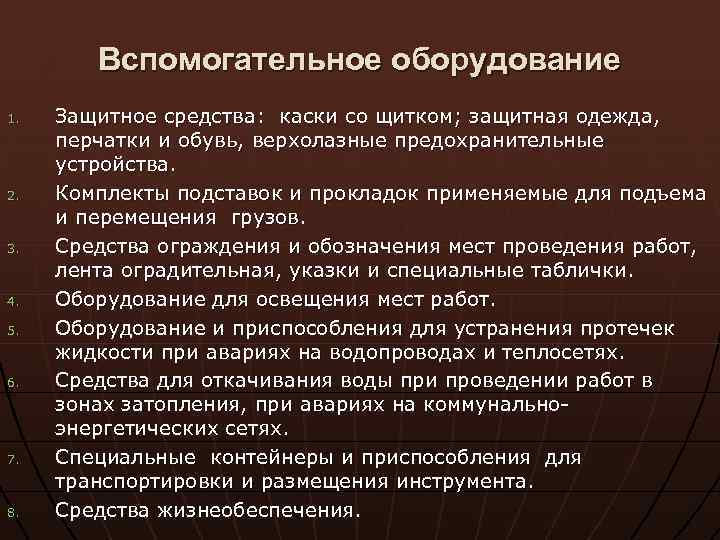

Вспомогательное оборудование 1. 2. 3. 4. 5. 6. 7. 8. Защитное средства: каски со щитком; защитная одежда, перчатки и обувь, верхолазные предохранительные устройства. Комплекты подставок и прокладок применяемые для подъема и перемещения грузов. Средства ограждения и обозначения мест проведения работ, лента оградительная, указки и специальные таблички. Оборудование для освещения мест работ. Оборудование и приспособления для устранения протечек жидкости при авариях на водопроводах и теплосетях. Средства для откачивания воды при проведении работ в зонах затопления, при авариях на коммунальноэнергетических сетях. Специальные контейнеры и приспособления для транспортировки и размещения инструмента. Средства жизнеобеспечения.

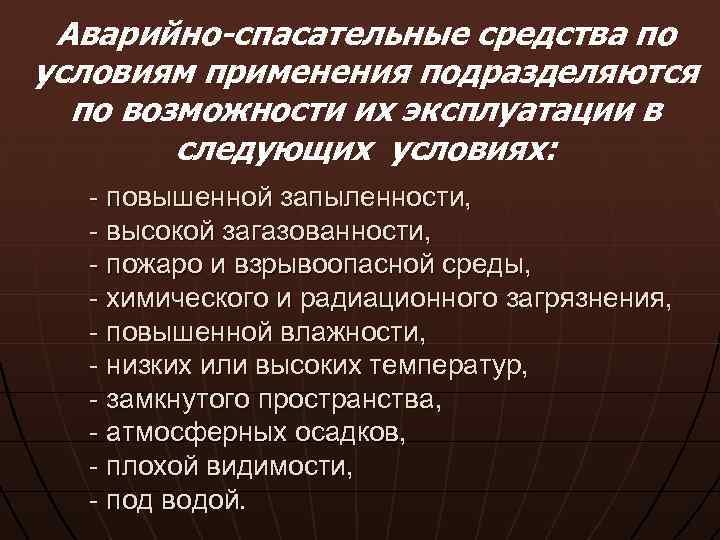

Аварийно-спасательные средства по условиям применения подразделяются по возможности их эксплуатации в следующих условиях: - повышенной запыленности, - высокой загазованности, - пожаро и взрывоопасной среды, - химического и радиационного загрязнения, - повышенной влажности, - низких или высоких температур, - замкнутого пространства, - атмосферных осадков, - плохой видимости, - под водой.

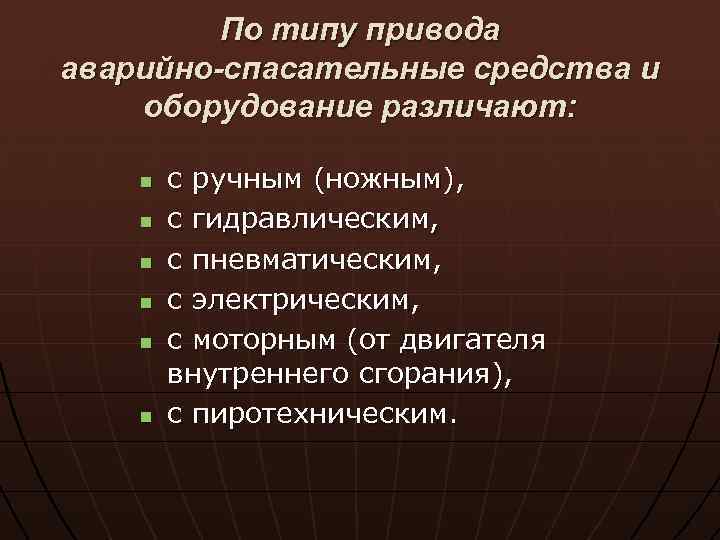

По типу привода аварийно-спасательные средства и оборудование различают: n n n с ручным (ножным), с гидравлическим, с пневматическим, с электрическим, с моторным (от двигателя внутреннего сгорания), с пиротехническим.

Второй учебный вопрос Основные виды нструментов, применяемых при АСДНР.

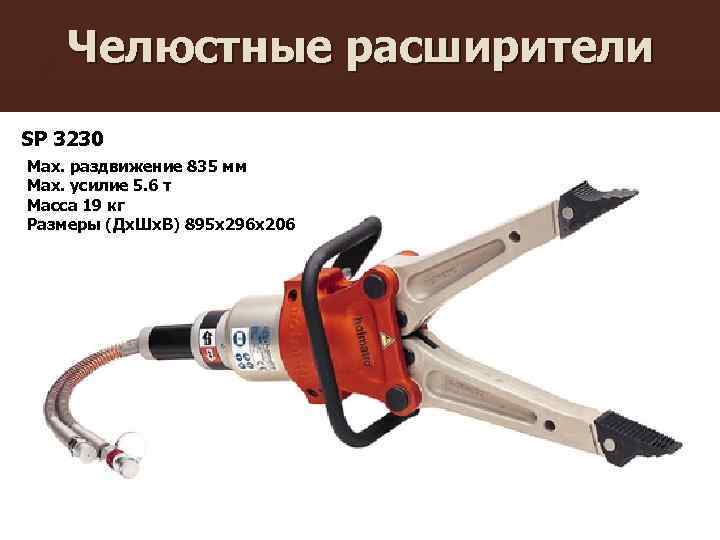

Челюстные расширители SP 3230 Max. раздвижение 835 мм Max. усилие 5. 6 т Масса 19 кг Размеры (Дx. Шx. В) 895 х296 х206

Челюстные расширители SP 3240 Max. раздвижение 686 мм Max. усилие 14. 3 т Масса 19 кг Размеры (Дx. Шx. В) 810 х296 х206

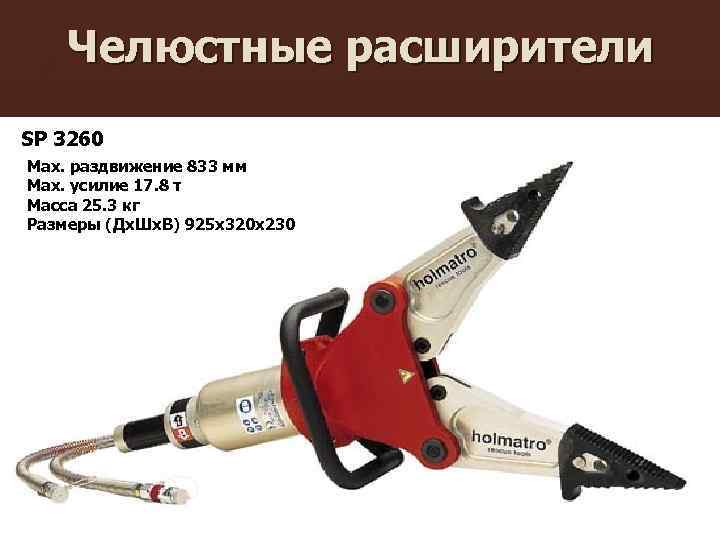

Челюстные расширители SP 3260 Max. раздвижение 833 мм Max. усилие 17. 8 т Масса 25. 3 кг Размеры (Дx. Шx. В) 925 х320 х230

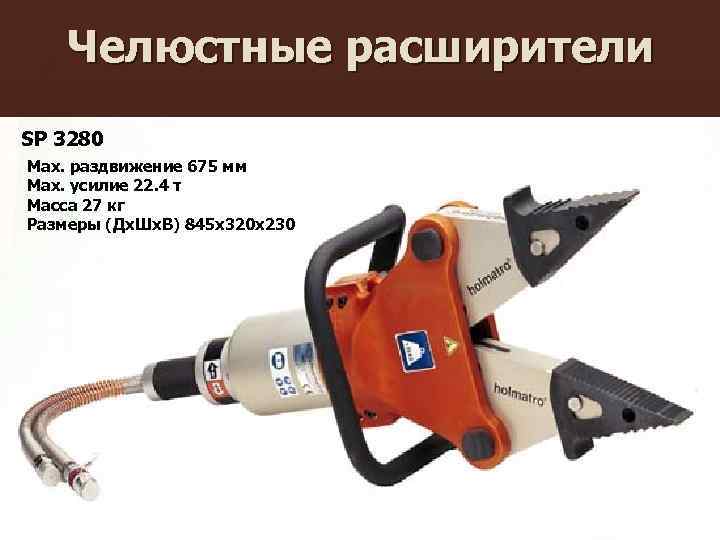

Челюстные расширители SP 3280 Max. раздвижение 675 мм Max. усилие 22. 4 т Масса 27 кг Размеры (Дx. Шx. В) 845 х320 х230

Челюстные резаки CU 3020 Max. охват 138 мм Max. усилие резания 34. 7 т Масса 12. 5 кг Размеры (Дx. Шx. В) 740 х222 х180

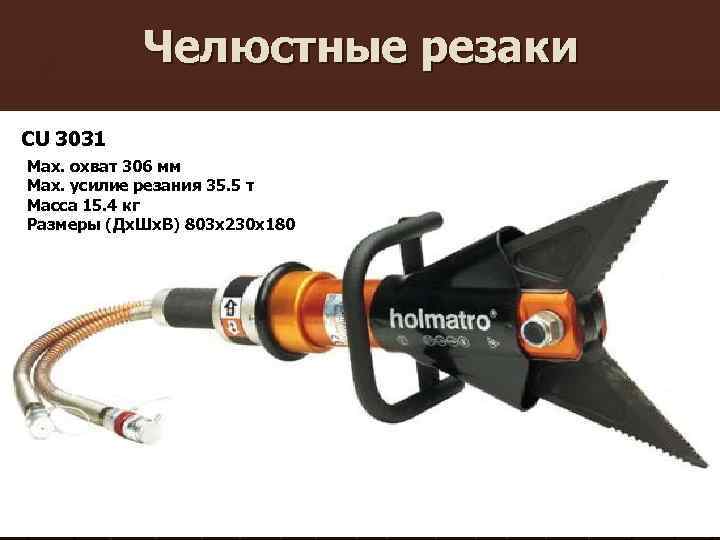

Челюстные резаки CU 3031 Max. охват 306 мм Max. усилие резания 35. 5 т Масса 15. 4 кг Размеры (Дx. Шx. В) 803 х230 х180

Гидравлические цилиндры RA 3322 Max. усилие 16. 6 т Ход штока 2 х250 мм Масса 17. 5 кг Размеры (max длина) 1270 мм

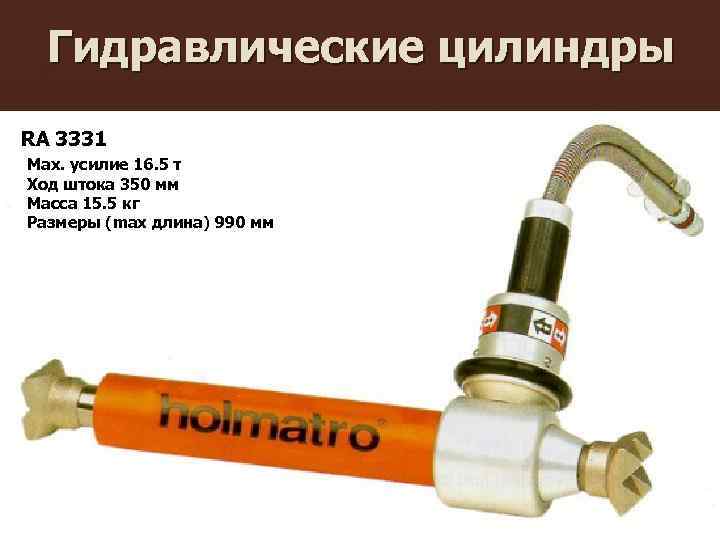

Гидравлические цилиндры RA 3331 Max. усилие 16. 5 т Ход штока 350 мм Масса 15. 5 кг Размеры (max длина) 990 мм

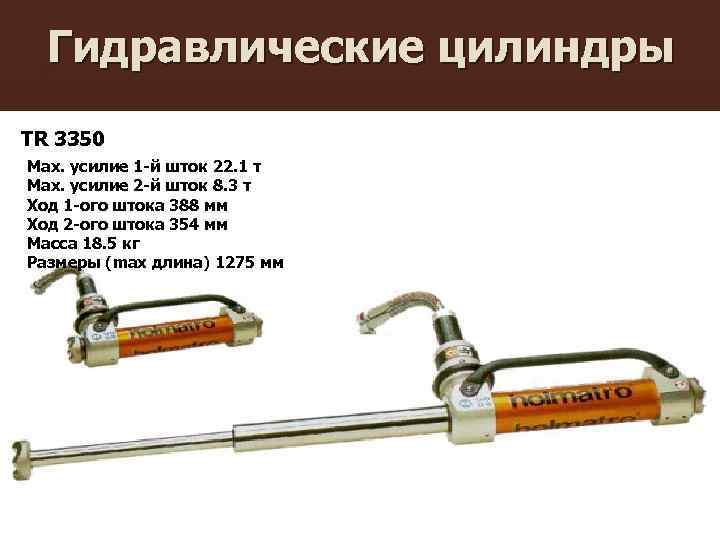

Гидравлические цилиндры TR 3350 Max. усилие 1 -й шток 22. 1 т Max. усилие 2 -й шток 8. 3 т Ход 1 -ого штока 388 мм Ход 2 -ого штока 354 мм Масса 18. 5 кг Размеры (max длина) 1275 мм

Минирезак HMC 8 U Max. охват 40 мм Max. усилие резания 8 т Масса 3 кг Размеры (Дx. Шx. В) 240 х40 х75

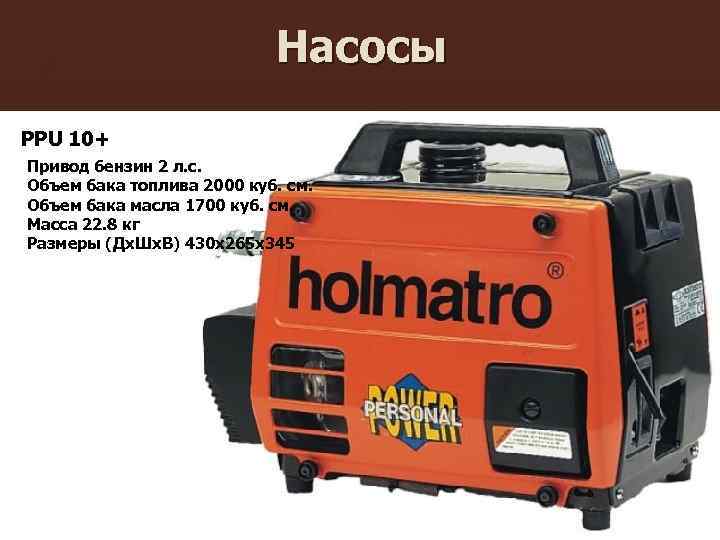

Насосы PPU 10+ Привод бензин 2 л. с. Объем бака топлива 2000 куб. см. Объем бака масла 1700 куб. см. Масса 22. 8 кг Размеры (Дx. Шx. В) 430 х265 х345

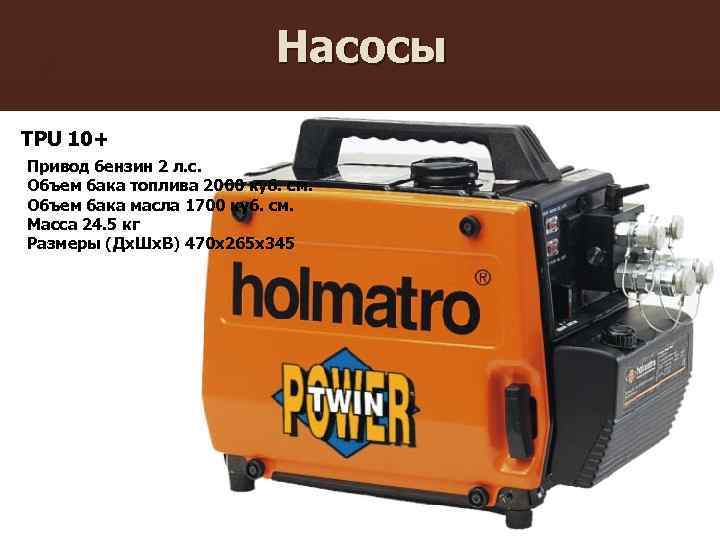

Насосы TPU 10+ Привод бензин 2 л. с. Объем бака топлива 2000 куб. см. Объем бака масла 1700 куб. см. Масса 24. 5 кг Размеры (Дx. Шx. В) 470 х265 х345

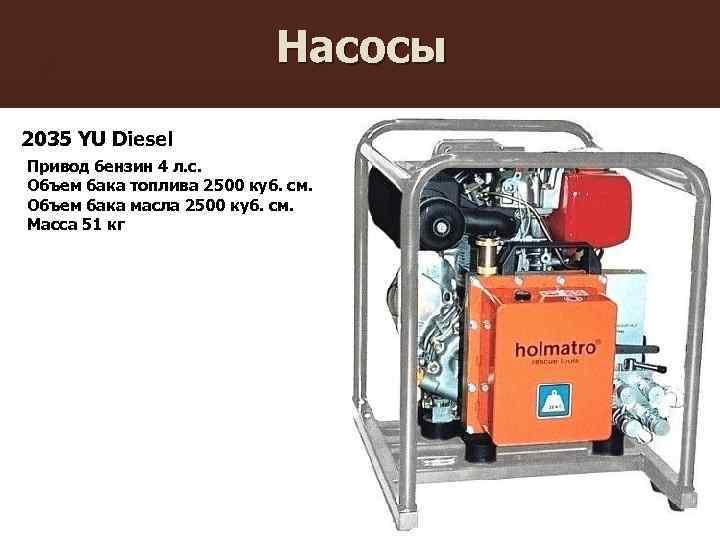

Насосы 2035 YU Diesel Привод бензин 4 л. с. Объем бака топлива 2500 куб. см. Объем бака масла 2500 куб. см. Масса 51 кг

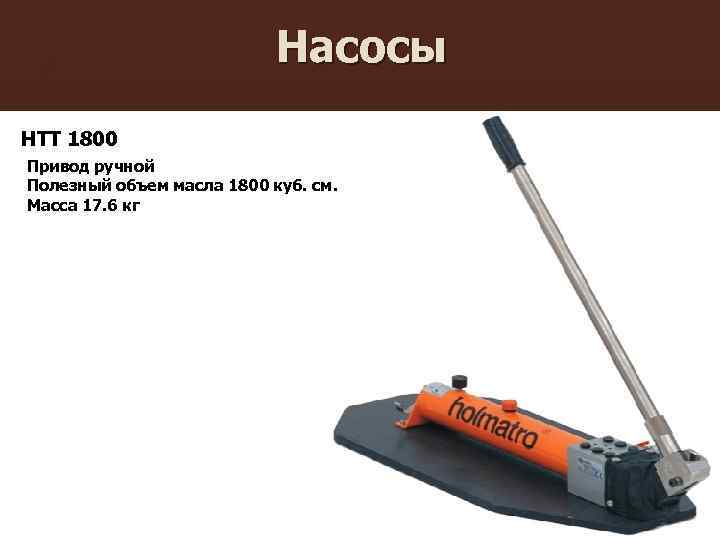

Насосы HTT 1800 Привод ручной Полезный объем масла 1800 куб. см. Масса 17. 6 кг

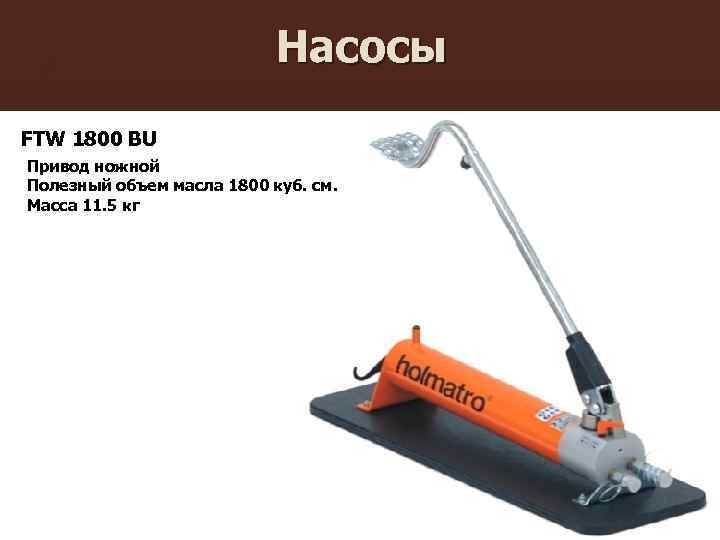

Насосы FTW 1800 BU Привод ножной Полезный объем масла 1800 куб. см. Масса 11. 5 кг

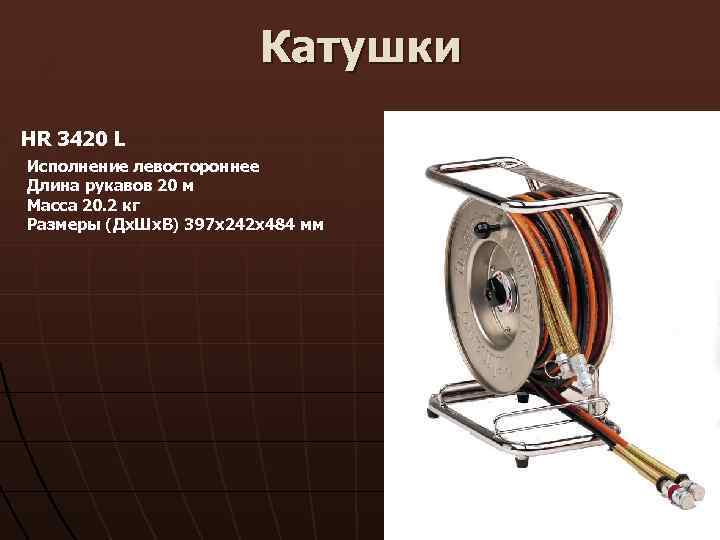

Катушки HR 3420 L Исполнение левостороннее Длина рукавов 20 м Масса 20. 2 кг Размеры (Дх. Шх. В) 397 х242 х484 мм

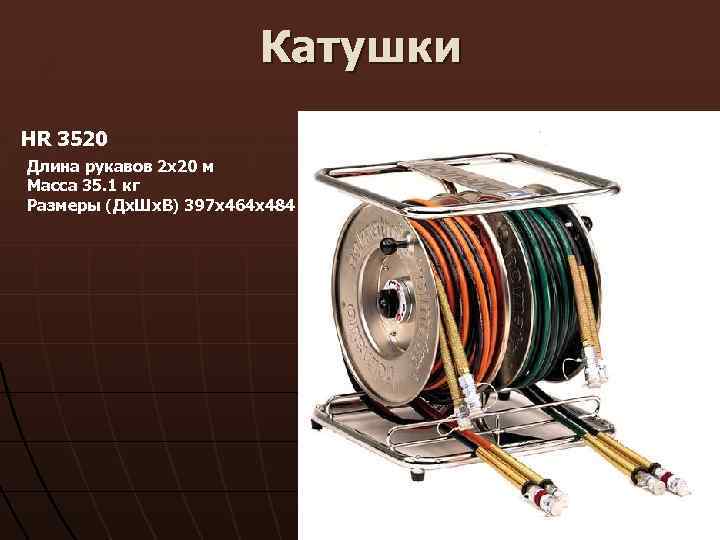

Катушки HR 3520 Длина рукавов 2 х20 м Масса 35. 1 кг Размеры (Дх. Шх. В) 397 х464 х484 мм

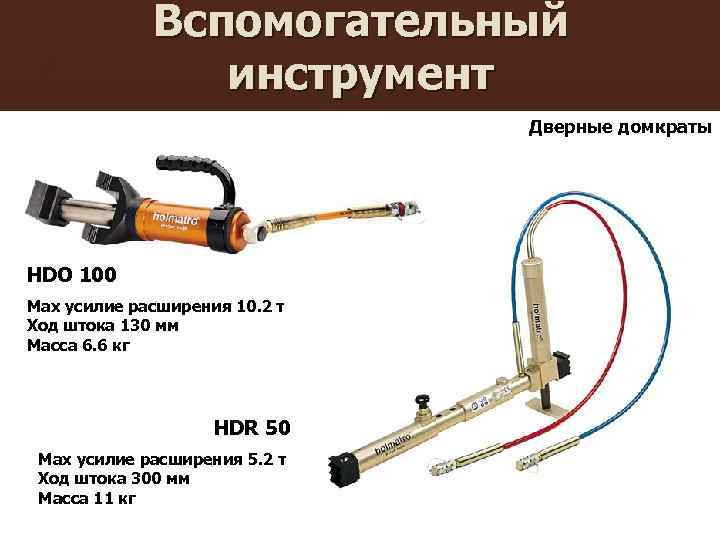

Вспомогательный инструмент Дверные домкраты HDO 100 Max усилие расширения 10. 2 т Ход штока 130 мм Масса 6. 6 кг HDR 50 Max усилие расширения 5. 2 т Ход штока 300 мм Масса 11 кг

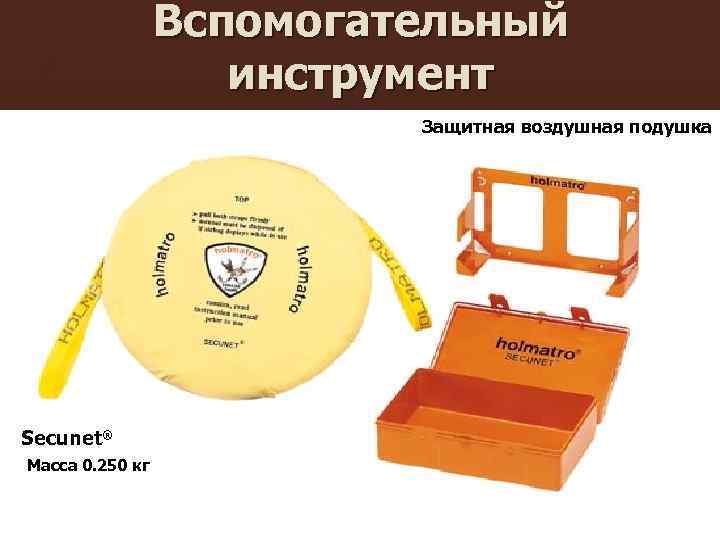

Вспомогательный инструмент Защитная воздушная подушка Secunet® Масса 0. 250 кг

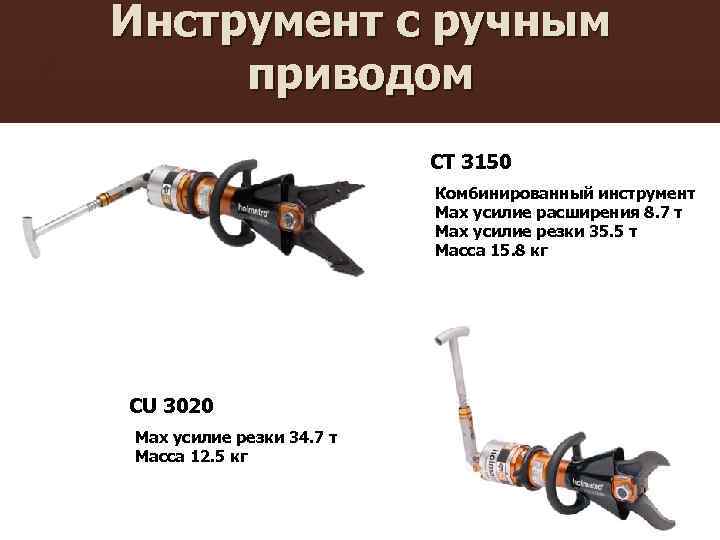

Инструмент с ручным приводом CT 3150 Комбинированный инструмент Max усилие расширения 8. 7 т Max усилие резки 35. 5 т Масса 15. 8 кг CU 3020 Max усилие резки 34. 7 т Масса 12. 5 кг

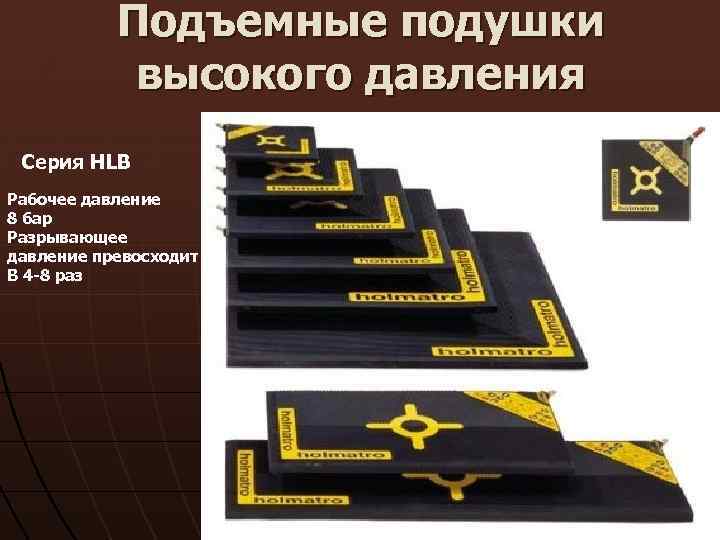

Подъемные подушки высокого давления Серия HLB Рабочее давление 8 бар Разрывающее давление превосходит В 4 -8 раз

Средства резки

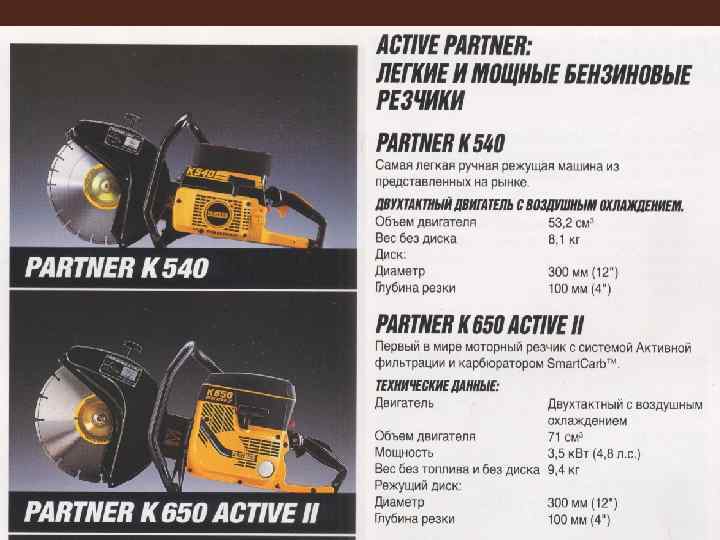

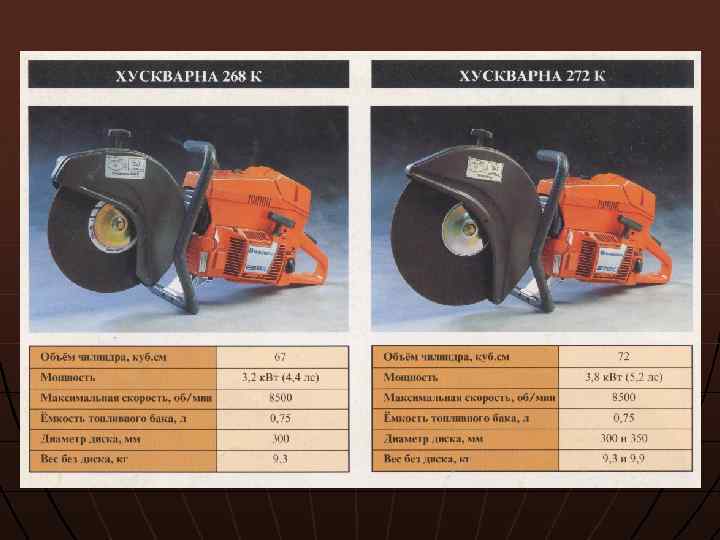

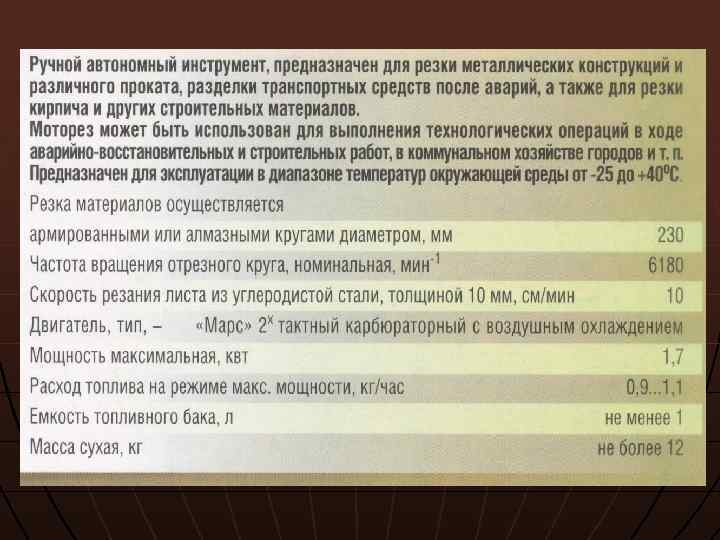

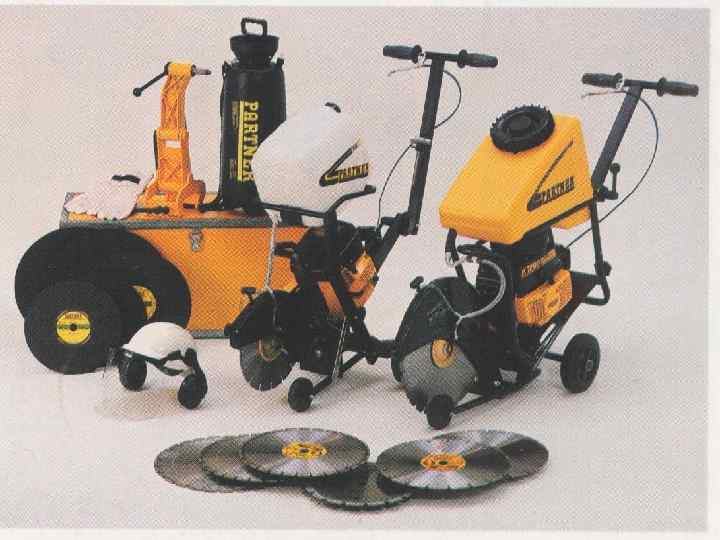

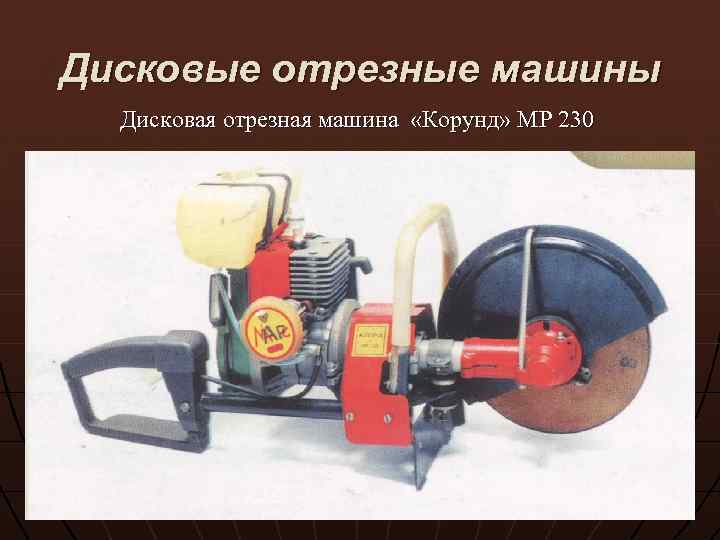

Дисковые отрезные машины Дисковая отрезная машина «Корунд» МР 230

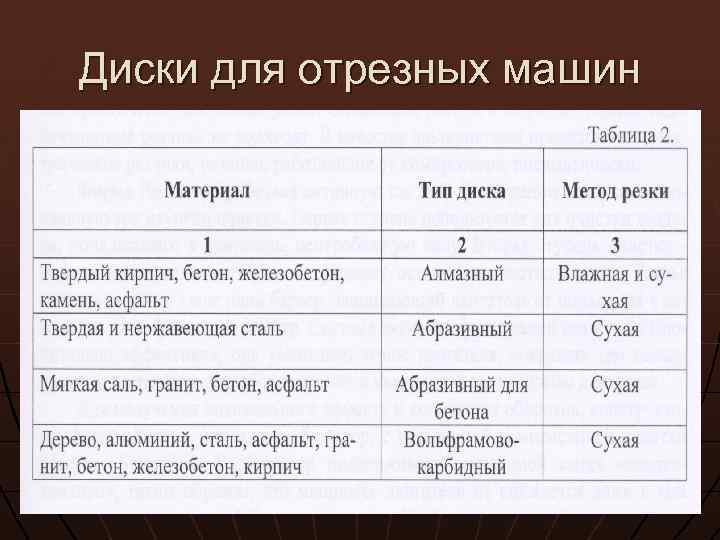

Диски для отрезных машин

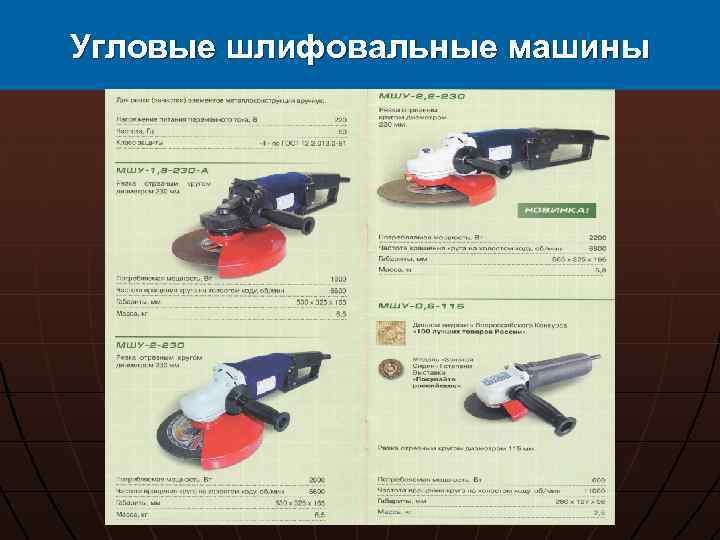

Угловые шлифовальные машины

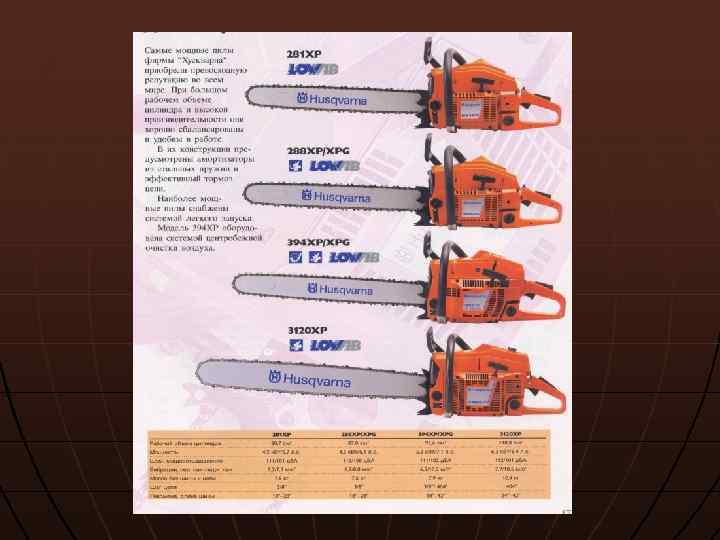

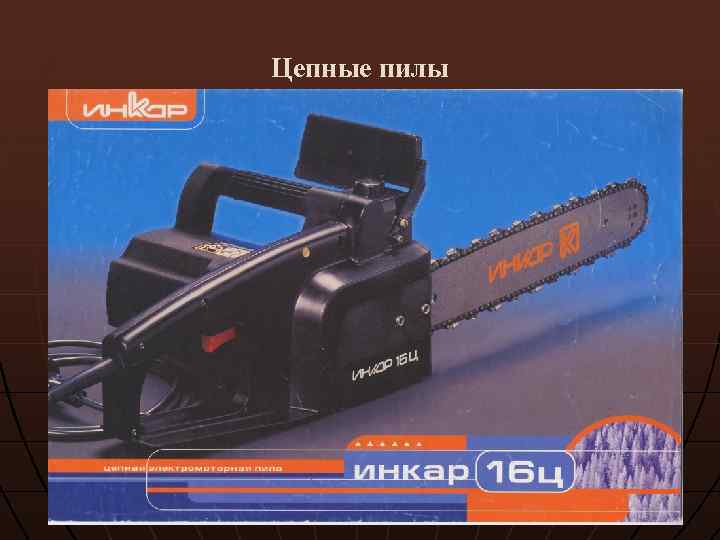

Цепные пилы

Бензиномоторная пила МП-5 «Урал-2 Электорон» Технические характеристики: 1. Двигатель карбюраторный, одноцилиндровый, двухтактный 2. Мощность 3, 68 к. Вт 3. Расход топлива (А-76 и М-8 А, 20: 1) 632 г/к. Вт. ч 4. Производительность (влажн. ель) 100 см 2/с 5. Габариты 880 х455 х454 6. Масса 11, 6 кг

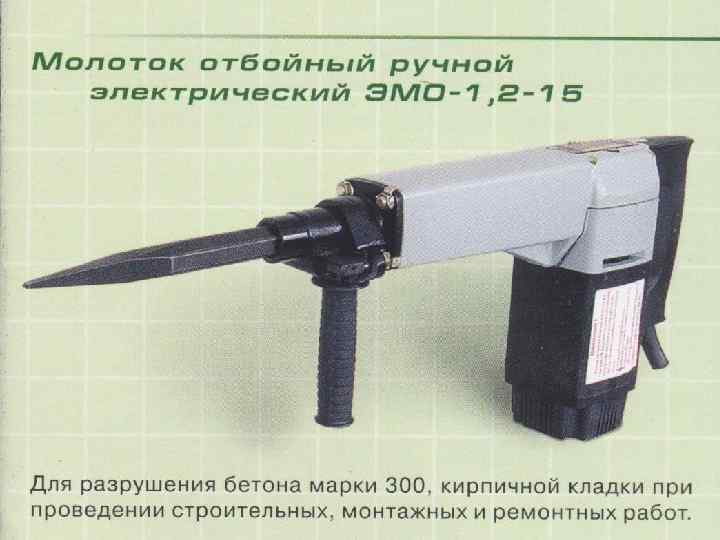

Отбойные молотки

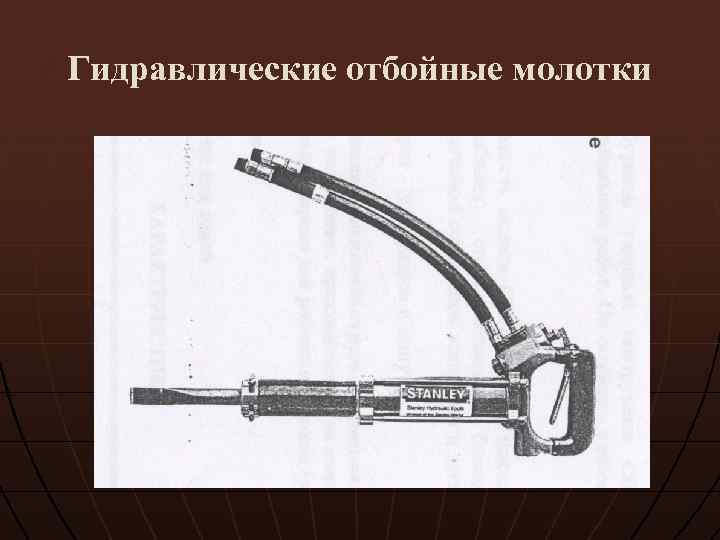

Гидравлические отбойные молотки

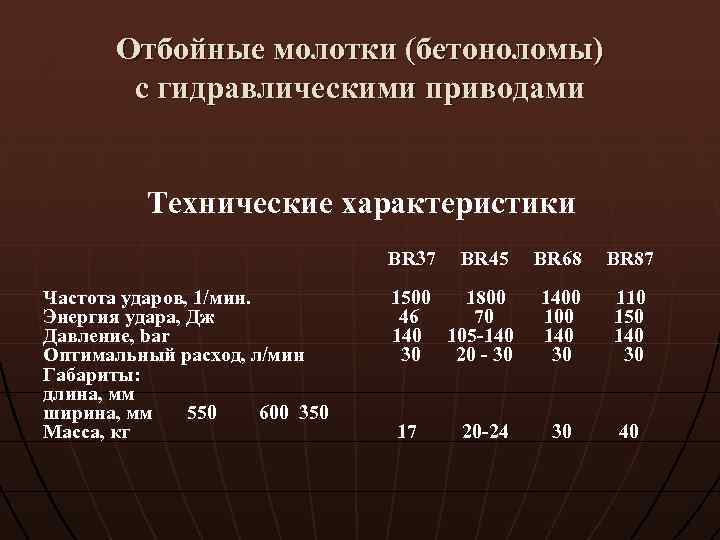

Отбойные молотки (бетоноломы) с гидравлическими приводами Технические характеристики BR 37 Частота ударов, 1/мин. Энергия удара, Дж Давление, bar Оптимальный расход, л/мин Габариты: длина, мм ширина, мм 550 600 350 Масса, кг BR 45 BR 68 BR 87 1500 1800 46 70 140 105 -140 30 20 - 30 1400 140 30 110 150 140 30 30 40 17 20 -24

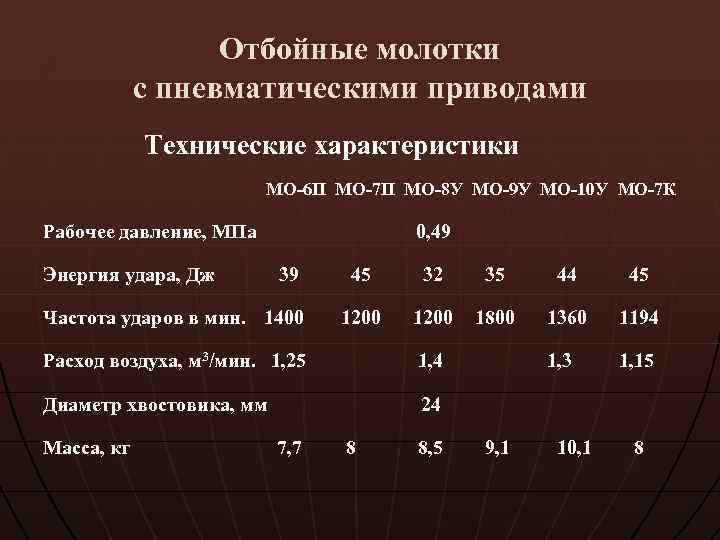

Отбойные молотки с пневматическими приводами Технические характеристики МО-6 П МО-7 П МО-8 У МО-9 У МО-10 У МО-7 К Рабочее давление, МПа Энергия удара, Дж 0, 49 39 Частота ударов в мин. 1400 45 32 35 44 45 1200 1800 1360 1194 1, 3 1, 15 Расход воздуха, м 3/мин. 1, 25 1, 4 Диаметр хвостовика, мм 24 Масса, кг 7, 7 8 8, 5 9, 1 10, 1 8

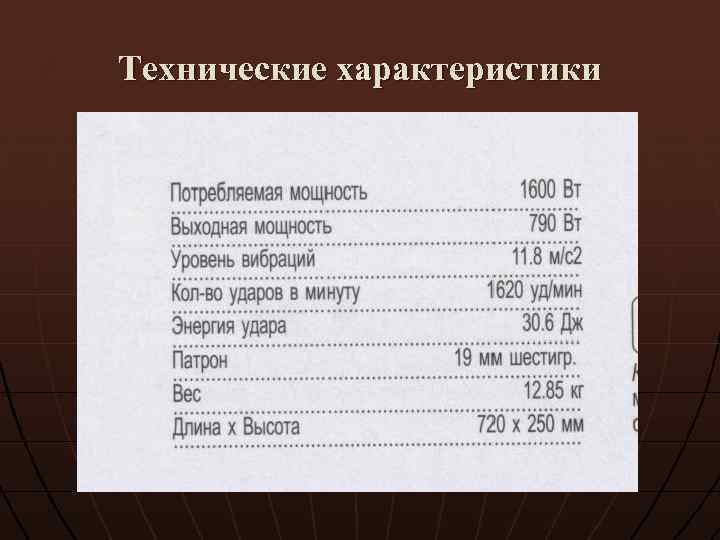

Технические характеристики

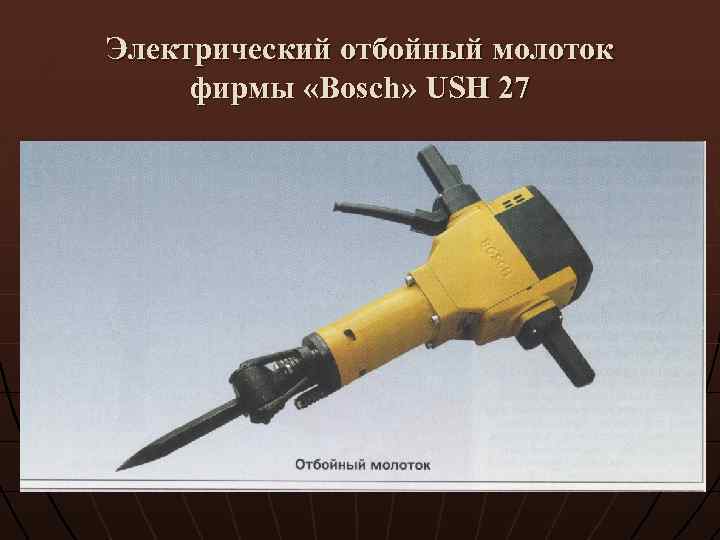

Электрический отбойный молоток фирмы «Bosch» USH 27

Отбойный молоток фирмы «De WALT»

Технические характеристики

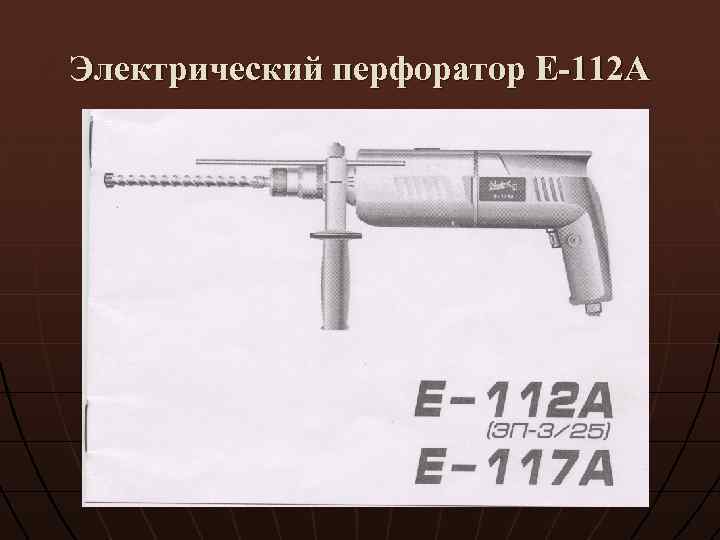

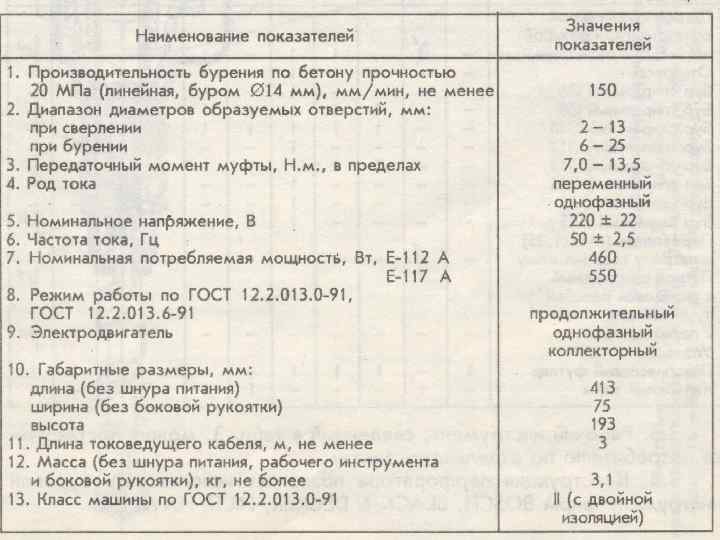

Электрический перфоратор Е-112 А

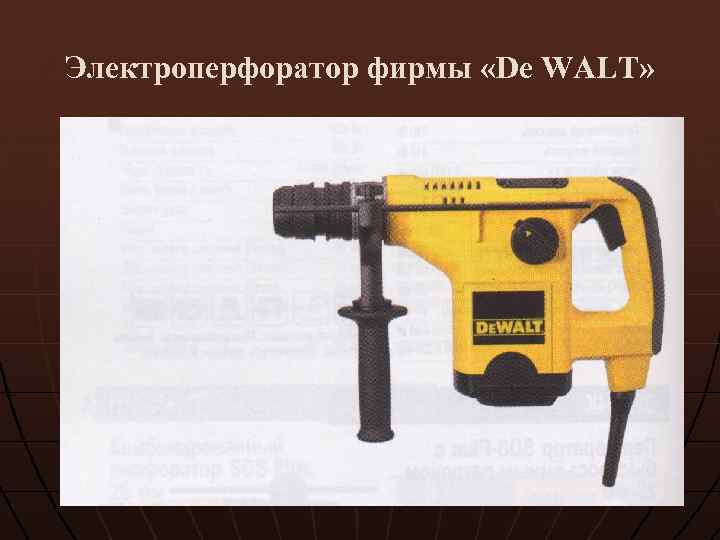

Электроперфоратор фирмы «De WALT»

Технические характеристики

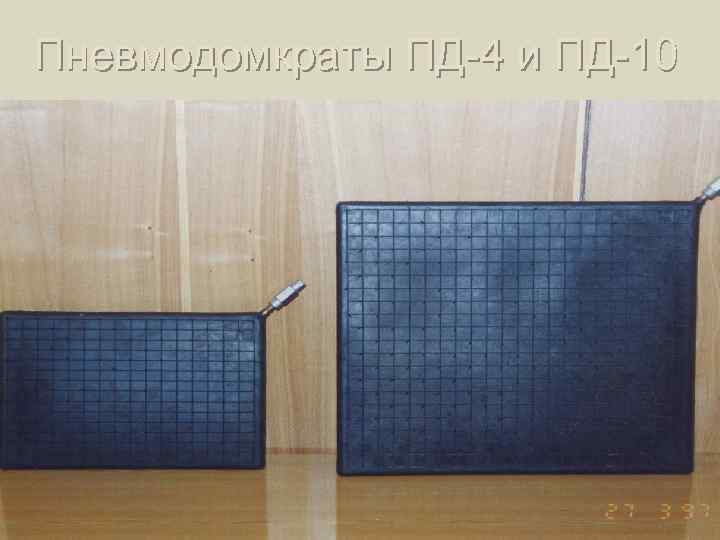

Пневмодомкраты ПД-4 и ПД-10

Устройство подачи газов к пневмодомкратам УПГ ПД

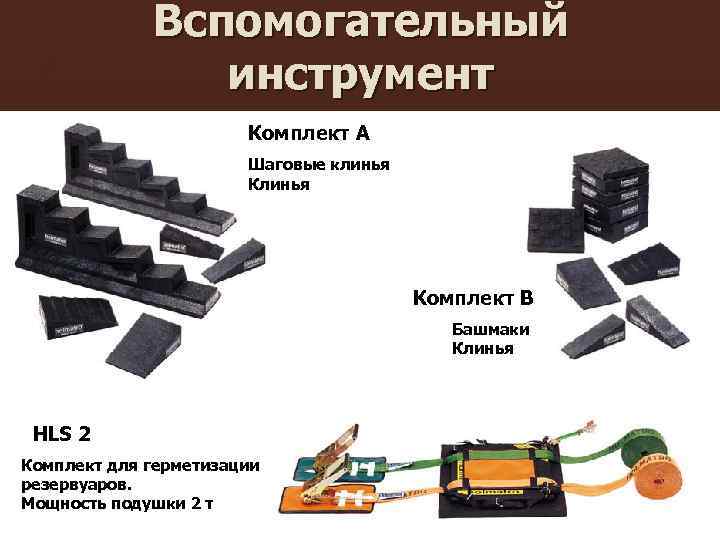

Вспомогательный инструмент Комплект А Шаговые клинья Комплект В Башмаки Клинья HLS 2 Комплект для герметизации резервуаров. Мощность подушки 2 т

На сегодня всё!
