Auto. CAD жүйесінде «Сурет салу» құрал-саймандар тақтасымен танысу

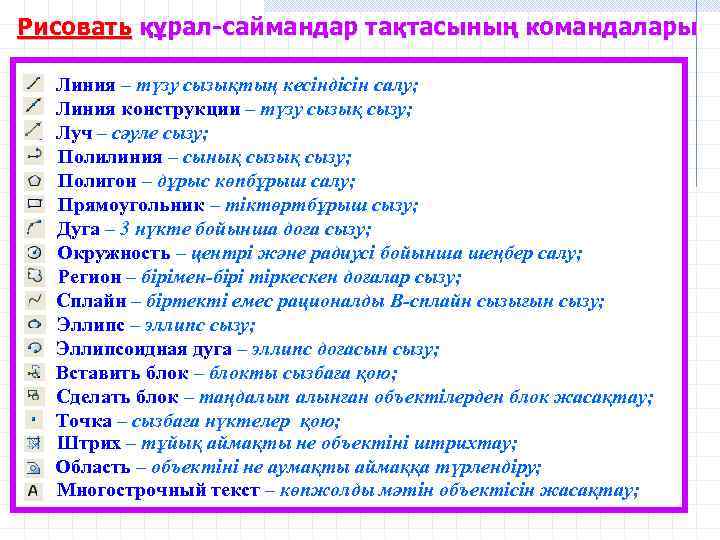

Рисовать құрал-саймандар тақтасының командалары Линия – түзу сызықтың кесіндісін салу; Линия конструкции – түзу сызық сызу; Луч – сәуле сызу; Полилиния – сынық сызу; Полигон – дұрыс көпбұрыш салу; Прямоугольник – тіктөртбұрыш сызу; Дуга – 3 нүкте бойынша доға сызу; Окружность – центрі және радиусі бойынша шеңбер салу; Регион – бірімен-бірі тіркескен доғалар сызу; Сплайн – біртекті емес рационалды В-сплайн сызығын сызу; Эллипс – эллипс сызу; Эллипсоидная дуга – эллипс доғасын сызу; Вставить блок – блокты сызбаға қою; Сделать блок – таңдалып алынған объектілерден блок жасақтау; Точка – сызбаға нүктелер қою; Штрих – тұйық аймақты не объектіні штрихтау; Область – объектіні не аумақты аймаққа түрлендіру; Многострочный текст – көпжолды мәтін объектісін жасақтау;

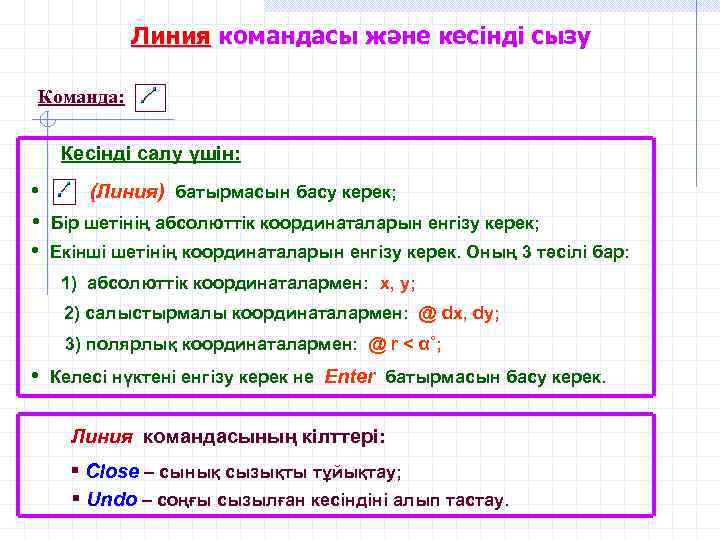

Линия командасы және кесінді сызу Команда: Кесінді салу үшін: • • • (Линия) батырмасын басу керек; Бір шетінің абсолюттік координаталарын енгізу керек; Екінші шетінің координаталарын енгізу керек. Оның 3 тәсілі бар: 1) абсолюттік координаталармен: x, y; 2) салыстырмалы координаталармен: @ dx, dy; 3) полярлық координаталармен: @ r < α˚; • Келесі нүктені енгізу керек не Enter батырмасын басу керек. Линия командасының кілттері: § Close – сынық сызықты тұйықтау; § Undo – соңғы сызылған кесіндіні алып тастау.

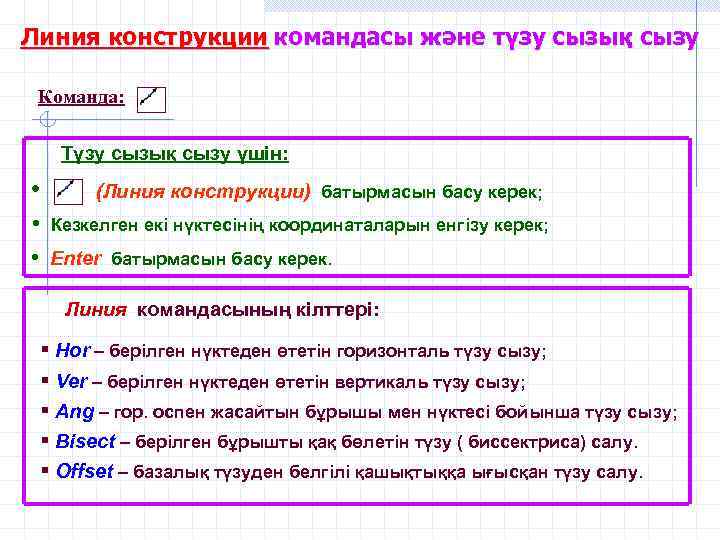

Линия конструкции командасы және түзу сызық сызу Команда: Түзу сызық сызу үшін: • (Линия конструкции) батырмасын басу керек; • Кезкелген екі нүктесінің координаталарын енгізу керек; • Enter батырмасын басу керек. Линия командасының кілттері: § Hor – берілген нүктеден өтетін горизонталь түзу сызу; § Ver – берілген нүктеден өтетін вертикаль түзу сызу; § Ang – гор. оспен жасайтын бұрышы мен нүктесі бойынша түзу сызу; § Bisect – берілген бұрышты қақ бөлетін түзу ( биссектриса) салу. § Offset – базалық түзуден белгілі қашықтыққа ығысқан түзу салу.

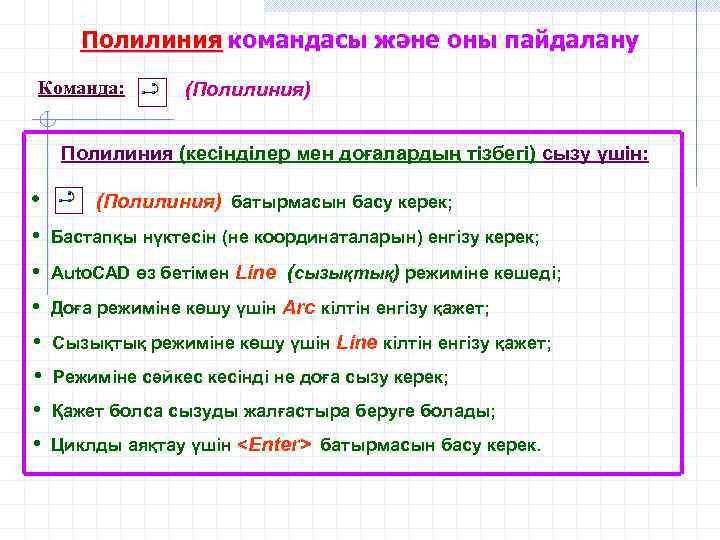

Полилиния командасы және оны пайдалану Команда: (Полилиния) Полилиния (кесінділер мен доғалардың тізбегі) сызу үшін: • (Полилиния) батырмасын басу керек; • Бастапқы нүктесін (не координаталарын) енгізу керек; • • • Auto. CAD өз бетімен Line (сызықтық) режиміне көшеді; Доға режиміне көшу үшін Arc кілтін енгізу қажет; Сызықтық режиміне көшу үшін Line кілтін енгізу қажет; Режиміне сәйкес кесінді не доға сызу керек; Қажет болса сызуды жалғастыра беруге болады; Циклды аяқтау үшін <Enter> батырмасын басу керек.

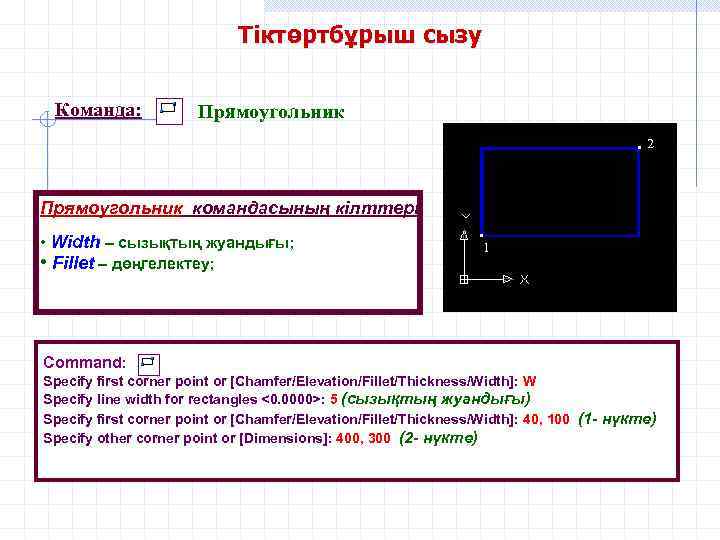

Тіктөртбұрыш сызу Команда: Прямоугольник • 2 Прямоугольник командасының кілттері • Width – сызықтың жуандығы; • Fillet – дөңгелектеу; • 1 Command: Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: W Specify line width for rectangles <0. 0000>: 5 (сызықтың жуандығы) Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 40, 100 (1 - нүкте) Specify other corner point or [Dimensions]: 400, 300 (2 - нүкте)

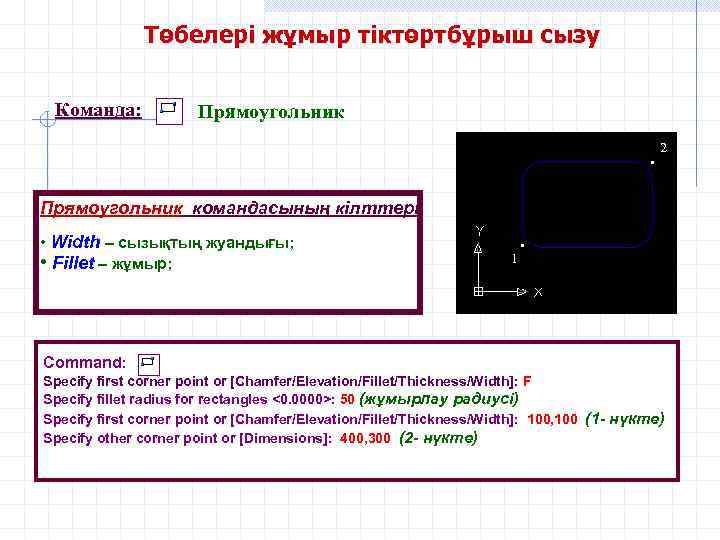

Төбелері жұмыр тіктөртбұрыш сызу Команда: Прямоугольник 2 • Прямоугольник командасының кілттері • Width – сызықтың жуандығы; • Fillet – жұмыр; 1 • Command: Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: F Specify fillet radius for rectangles <0. 0000>: 50 (жұмырлау радиусі) Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 100, 100 (1 - нүкте) Specify other corner point or [Dimensions]: 400, 300 (2 - нүкте)
Қабырғасы бойынша дұрыс көпбұрыш сызу Команда: Полигон командасының кілттері • Edge – қабырғасы бойынша; • Inscribed in circle – шеңберге іштей; • Circumscribed about circle – шеңберге сырттай; Command: _polygon Enter number of sides <6>: 6 (төбе саны) Specify center of polygon or [Edge]: Edge (қабырға) Specify first endpoint of edge: 100, 100 (1 нүкте) Specify second endpoint of edge: 200, 100 (2 нүкте) 1 2

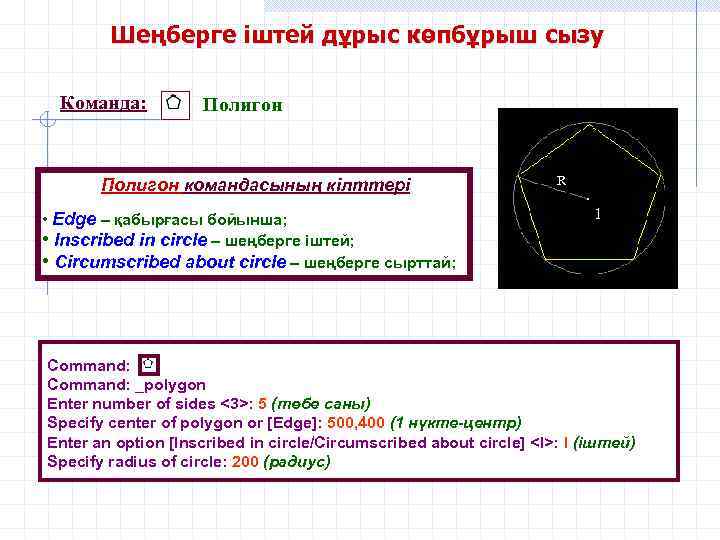

Шеңберге іштей дұрыс көпбұрыш сызу Команда: Полигон командасының кілттері • Edge – қабырғасы бойынша; • Inscribed in circle – шеңберге іштей; • Circumscribed about circle – шеңберге сырттай; R • 1 Command: _polygon Enter number of sides <3>: 5 (төбе саны) Specify center of polygon or [Edge]: 500, 400 (1 нүкте-центр) Enter an option [Inscribed in circle/Circumscribed about circle] <I>: I (іштей) Specify radius of circle: 200 (радиус)

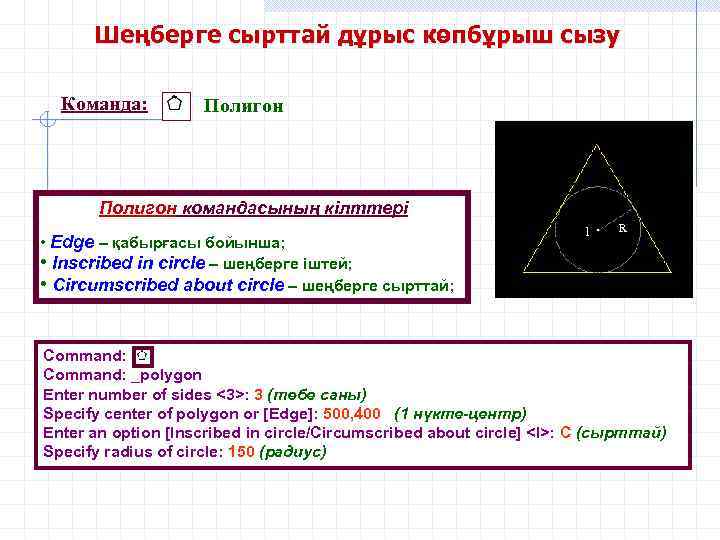

Шеңберге сырттай дұрыс көпбұрыш сызу Команда: Полигон командасының кілттері • Edge – қабырғасы бойынша; • Inscribed in circle – шеңберге іштей; • Circumscribed about circle – шеңберге сырттай; 1 1 • R 2 Command: _polygon Enter number of sides <3>: 3 (төбе саны) Specify center of polygon or [Edge]: 500, 400 (1 нүкте-центр) Enter an option [Inscribed in circle/Circumscribed about circle] <I>: C (сырттай) Specify radius of circle: 150 (радиус)

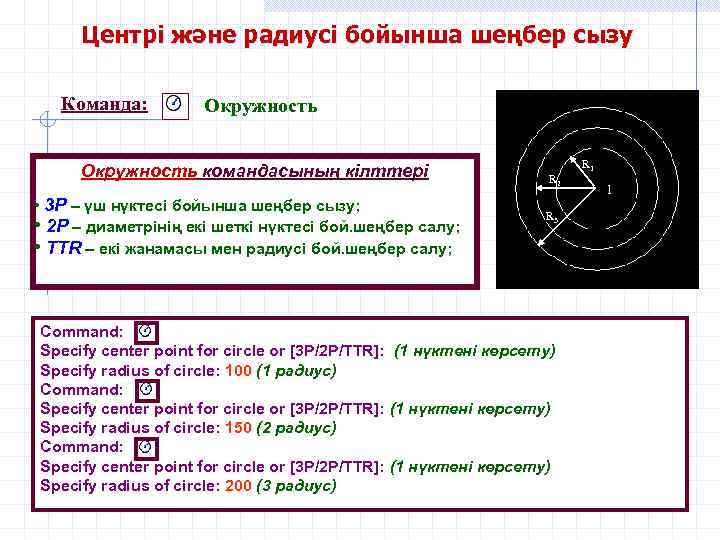

Центрі және радиусі бойынша шеңбер сызу Команда: Окружность командасының кілттері • 3 P – үш нүктесі бойынша шеңбер сызу; • 2 P – диаметрінің екі шеткі нүктесі бой. шеңбер салу; • TTR – екі жанамасы мен радиусі бой. шеңбер салу; R 2 R 3 Command: Specify center point for circle or [3 P/2 P/TTR]: (1 нүктені көрсету) Specify radius of circle: 100 (1 радиус) Command: Specify center point for circle or [3 P/2 P/TTR]: (1 нүктені көрсету) Specify radius of circle: 150 (2 радиус) Command: Specify center point for circle or [3 P/2 P/TTR]: (1 нүктені көрсету) Specify radius of circle: 200 (3 радиус) R 1 • 1

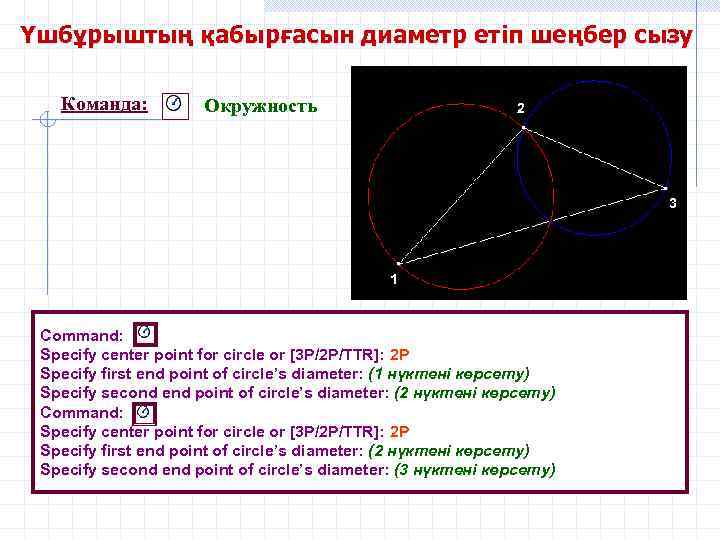

2 Үшбұрыштың қабырғасын диаметр етіп шеңбер сызу Команда: Окружность 2 • • • 1 Command: Specify center point for circle or [3 P/2 P/TTR]: 2 P Specify first end point of circle’s diameter: (1 нүктені көрсету) Specify second end point of circle’s diameter: (2 нүктені көрсету) Command: Specify center point for circle or [3 P/2 P/TTR]: 2 P Specify first end point of circle’s diameter: (2 нүктені көрсету) Specify second end point of circle’s diameter: (3 нүктені көрсету) 3

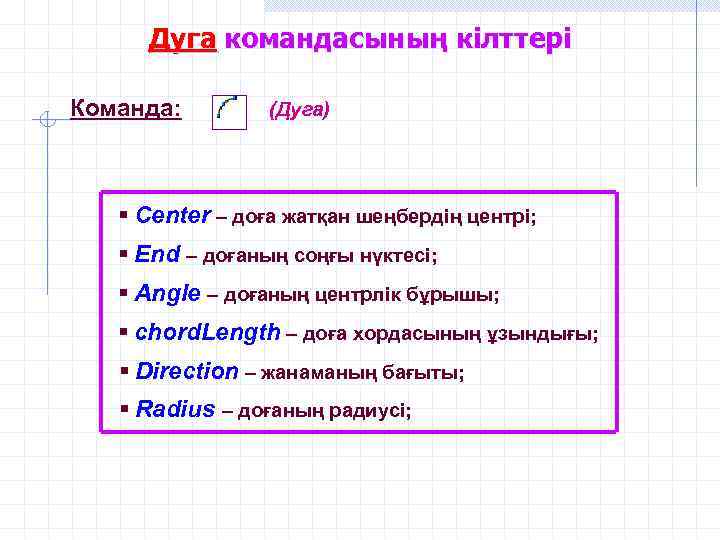

Дуга командасының кілттері Команда: (Дуга) § Center – доға жатқан шеңбердің центрі; § End – доғаның соңғы нүктесі; § Angle – доғаның центрлік бұрышы; § chord. Length – доға хордасының ұзындығы; § Direction – жанаманың бағыты; § Radius – доғаның радиусі;

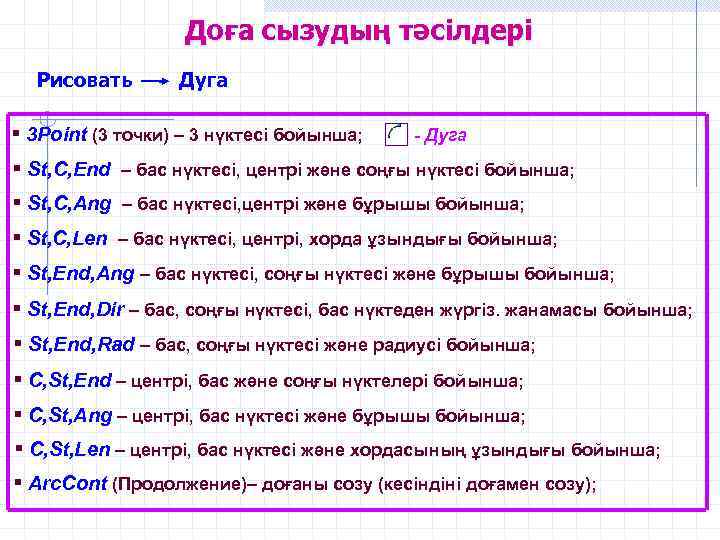

Доға сызудың тәсілдері Рисовать Дуга § 3 Point (3 точки) – 3 нүктесі бойынша; - Дуга § St, C, End – бас нүктесі, центрі және соңғы нүктесі бойынша; § St, C, Ang – бас нүктесі, центрі және бұрышы бойынша; § St, C, Len – бас нүктесі, центрі, хорда ұзындығы бойынша; § St, End, Ang – бас нүктесі, соңғы нүктесі және бұрышы бойынша; § St, End, Dir – бас, соңғы нүктесі, бас нүктеден жүргіз. жанамасы бойынша; § St, End, Rad – бас, соңғы нүктесі және радиусі бойынша; § C, St, End – центрі, бас және соңғы нүктелері бойынша; § C, St, Ang – центрі, бас нүктесі және бұрышы бойынша; § C, St, Len – центрі, бас нүктесі және хордасының ұзындығы бойынша; § Arc. Cont (Продолжение)– доғаны созу (кесіндіні доғамен созу);
Үш нүктесі бойынша доға сызу • Команда: Дуга Рисовать Дуга 2 3 точки • 3 1 • Command: _arc Specify start point of arc or [Center]: 1 – нүктені көрсету Specify second point of arc or [Center/End]: 2 – нүктені көрсету Specify end point of arc: 3 – нүктені көрсету

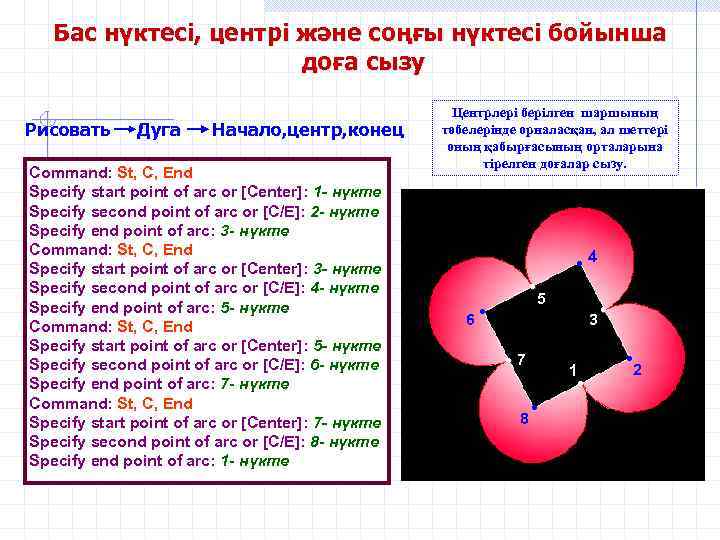

Бас нүктесі, центрі және соңғы нүктесі бойынша доға сызу Рисовать Дуга Начало, центр, конец Command: St, C, End Specify start point of arc or [Center]: 1 - нүкте Specify second point of arc or [C/E]: 2 - нүкте Specify end point of arc: 3 - нүкте Command: St, C, End Specify start point of arc or [Center]: 3 - нүкте Specify second point of arc or [C/E]: 4 - нүкте Specify end point of arc: 5 - нүкте Command: St, C, End Specify start point of arc or [Center]: 5 - нүкте Specify second point of arc or [C/E]: 6 - нүкте Specify end point of arc: 7 - нүкте Command: St, C, End Specify start point of arc or [Center]: 7 - нүкте Specify second point of arc or [C/E]: 8 - нүкте Specify end point of arc: 1 - нүкте Центрлері берілген шаршының төбелерінде орналасқан, ал шеттері оның қабырғасының орталарына тірелген доғалар сызу. • 4 • 6 • 5 3 • 7 8 1 • • 2

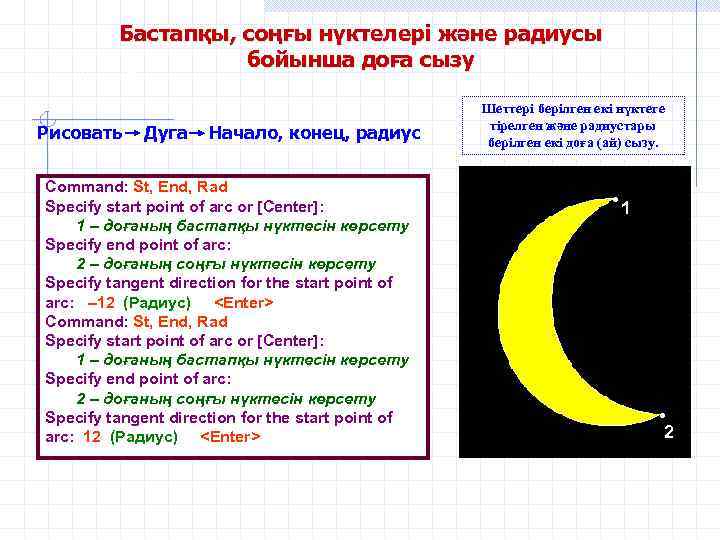

10 R=2 210 R=- Бастапқы, соңғы нүктелері және радиусы бойынша доға сызу Рисовать Дуга Начало, конец, радиус Command: St, End, Rad Specify start point of arc or [Center]: 1 – доғаның бастапқы нүктесін көрсету Specify end point of arc: 2 – доғаның соңғы нүктесін көрсету Specify tangent direction for the start point of arc: – 12 (Радиус) <Enter> Command: St, End, Rad Specify start point of arc or [Center]: 1 – доғаның бастапқы нүктесін көрсету Specify end point of arc: 2 – доғаның соңғы нүктесін көрсету Specify tangent direction for the start point of arc: 12 (Радиус) <Enter> Шеттері берілген екі нүктеге тірелген және радиустары берілген екі доға (ай) сызу. • 1 • 2

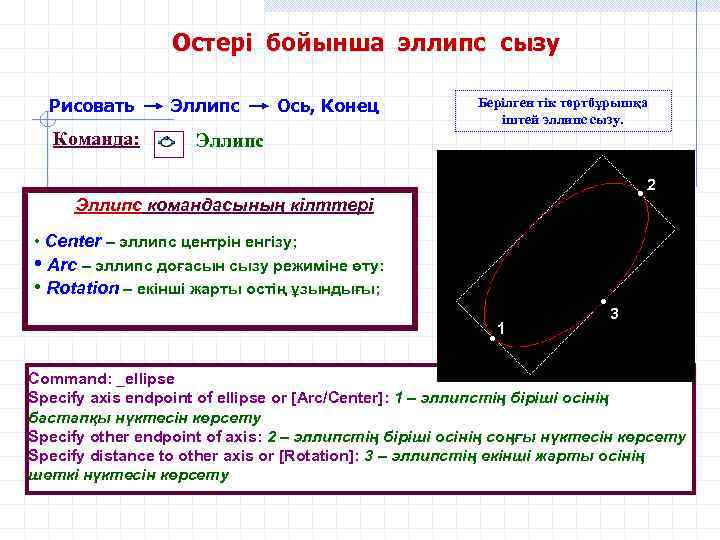

Остері бойынша эллипс сызу Рисовать Команда: Эллипс Ось, Конец Берілген тік төртбұрышқа іштей эллипс сызу. Эллипс • Эллипс командасының кілттері • Center – эллипс центрін енгізу; • Arc – эллипс доғасын сызу режиміне өту: • Rotation – екінші жарты остің ұзындығы; • • 1 2 3 Command: _ellipse Specify axis endpoint of ellipse or [Arc/Center]: 1 – эллипстің біріші осінің бастапқы нүктесін көрсету Specify other endpoint of axis: 2 – эллипстің біріші осінің соңғы нүктесін көрсету Specify distance to other axis or [Rotation]: 3 – эллипстің екінші жарты осінің шеткі нүктесін көрсету

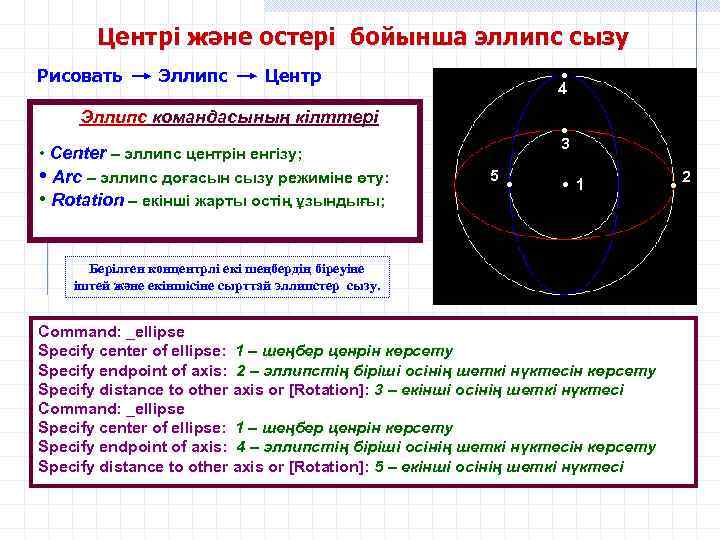

Центрі және остері бойынша эллипс сызу Рисовать Эллипс Центр • 4 Эллипс командасының кілттері • Center – эллипс центрін енгізу; • Arc – эллипс доғасын сызу режиміне өту: • Rotation – екінші жарты остің ұзындығы; • 3 5 • • 1 Берілген концентрлі екі шеңбердің біреуіне іштей және екіншісіне сырттай эллипстер сызу. Command: _ellipse Specify center of ellipse: 1 – шеңбер ценрін көрсету Specify endpoint of axis: 2 – эллипстің біріші осінің шеткі нүктесін көрсету Specify distance to other axis or [Rotation]: 3 – екінші осінің шеткі нүктесі Command: _ellipse Specify center of ellipse: 1 – шеңбер ценрін көрсету Specify endpoint of axis: 4 – эллипстің біріші осінің шеткі нүктесін көрсету Specify distance to other axis or [Rotation]: 5 – екінші осінің шеткі нүктесі • 2

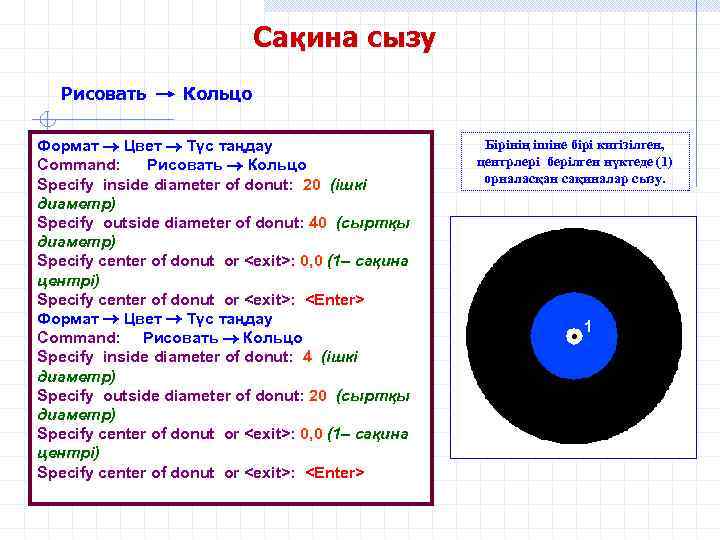

Сақина сызу Рисовать Кольцо Формат Цвет Түс таңдау Command: Рисовать Кольцо Specify inside diameter of donut: 20 (ішкі диаметр) Specify outside diameter of donut: 40 (сыртқы диаметр) Specify center of donut or <exit>: 0, 0 (1– сақина центрі) Specify center of donut or <exit>: <Enter> Формат Цвет Түс таңдау Command: Рисовать Кольцо Specify inside diameter of donut: 4 (ішкі диаметр) Specify outside diameter of donut: 20 (сыртқы диаметр) Specify center of donut or <exit>: 0, 0 (1– сақина центрі) Specify center of donut or <exit>: <Enter> Бірінің ішіне бірі кигізілген, центрлері берілген нүктеде (1) орналасқан сақиналар сызу. • 1

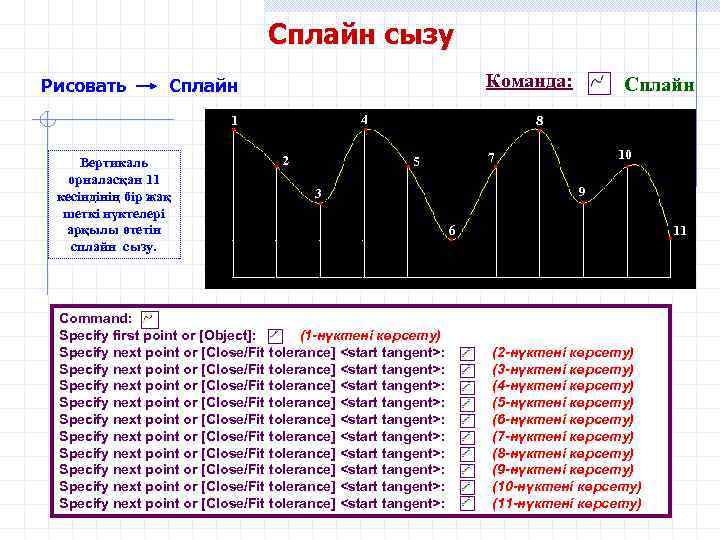

Сплайн сызу Рисовать Команда: Сплайн 4 • 1 • Вертикаль орналасқан 11 кесіндінің бір жақ шеткі нүктелері арқылы өтетін сплайн сызу. • 2 Сплайн 8 • 9 • 3 • Command: Specify first point or [Object]: (1 -нүктені көрсету) Specify next point or [Close/Fit tolerance] <start tangent>: Specify next point or [Close/Fit tolerance] <start tangent>: Specify next point or [Close/Fit tolerance] <start tangent>: 10 • 7 • • 5 6 • • (2 -нүктені көрсету) (3 -нүктені көрсету) (4 -нүктені көрсету) (5 -нүктені көрсету) (6 -нүктені көрсету) (7 -нүктені көрсету) (8 -нүктені көрсету) (9 -нүктені көрсету) (10 -нүктені көрсету) (11 -нүктені көрсету) 11

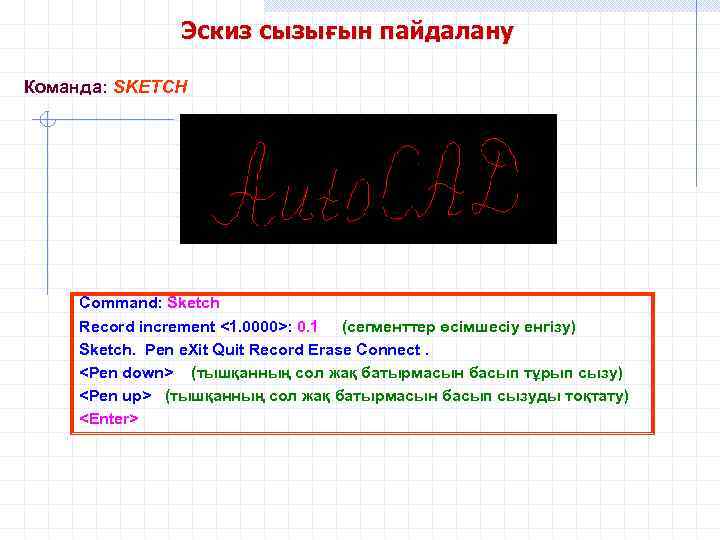

Эскиз сызығын пайдалану Команда: SKETCH 3 Command: Sketch Record increment <1. 0000>: 0. 1 (сегменттер өсімшесіy енгізу) Sketch. Pen e. Xit Quit Record Erase Connect. <Pen down> (тышқанның сол жақ батырмасын басып тұрып сызу) <Pen up> (тышқанның сол жақ батырмасын басып сызуды тоқтату) <Enter>

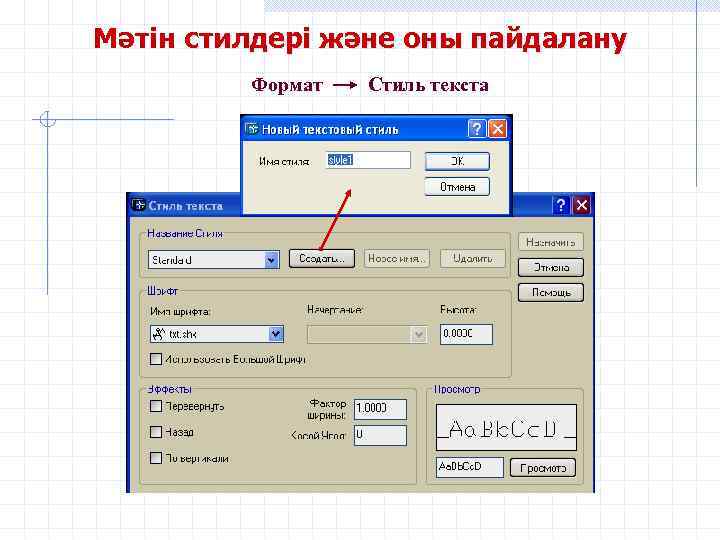

Мәтін стилдері және оны пайдалану Формат Стиль текста

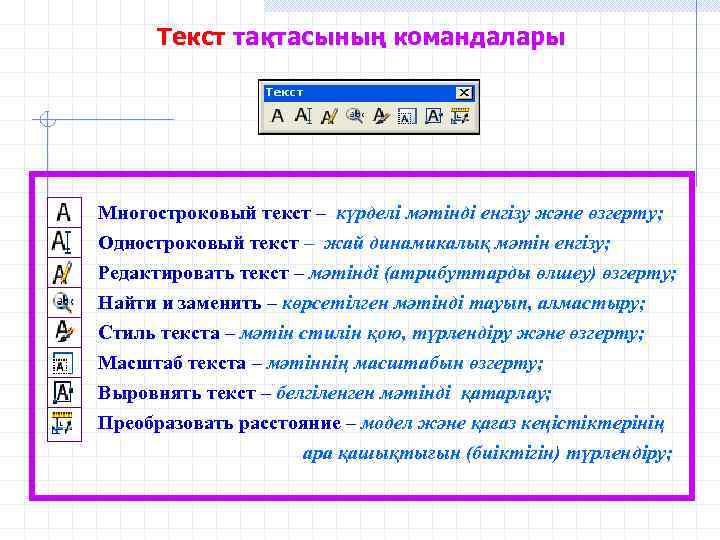

Текст тақтасының командалары Многостроковый текст – күрделі мәтінді енгізу және өзгерту; Одностроковый текст – жай динамикалық мәтін енгізу; Редактировать текст – мәтінді (атрибуттарды өлшеу) өзгерту; Найти и заменить – көрсетілген мәтінді тауып, алмастыру; Стиль текста – мәтін стилін қою, түрлендіру және өзгерту; Масштаб текста – мәтіннің масштабын өзгерту; Выровнять текст – белгіленген мәтінді қатарлау; Преобразовать расстояние – модел және қағаз кеңістіктерінің ара қашықтығын (биіктігін) түрлендіру;

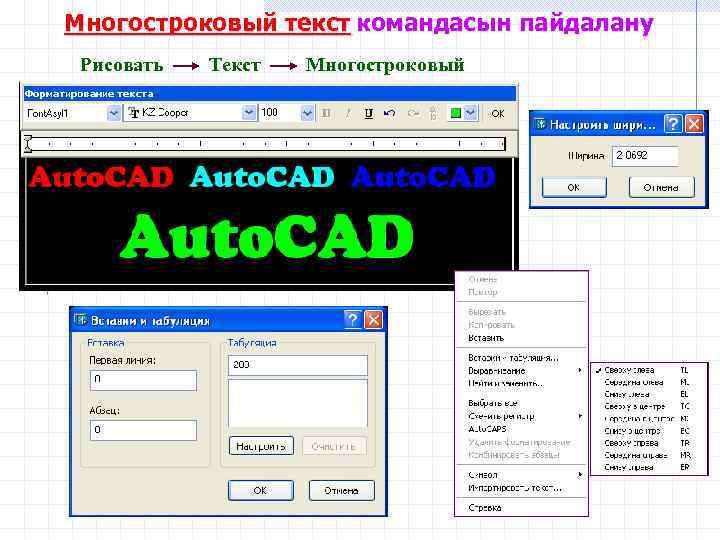

Многостроковый текст командасын пайдалану Рисовать Текст Многостроковый

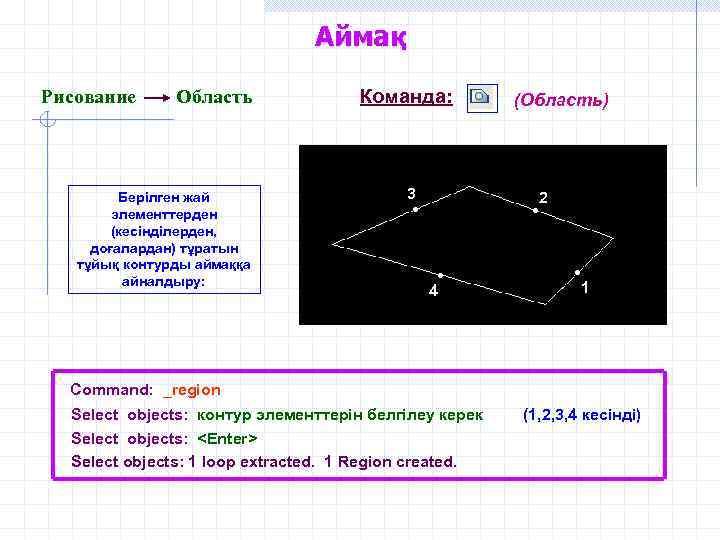

Аймақ Рисование Область Берілген жай элементтерден (кесінділерден, доғалардан) тұратын тұйық контурды аймаққа айналдыру: Команда: 3 • (Область) • 4 • 2 • 1 Command: _region Select objects: контур элементтерін белгілеу керек Select objects: <Enter> Select objects: 1 loop extracted. 1 Region created. (1, 2, 3, 4 кесінді)

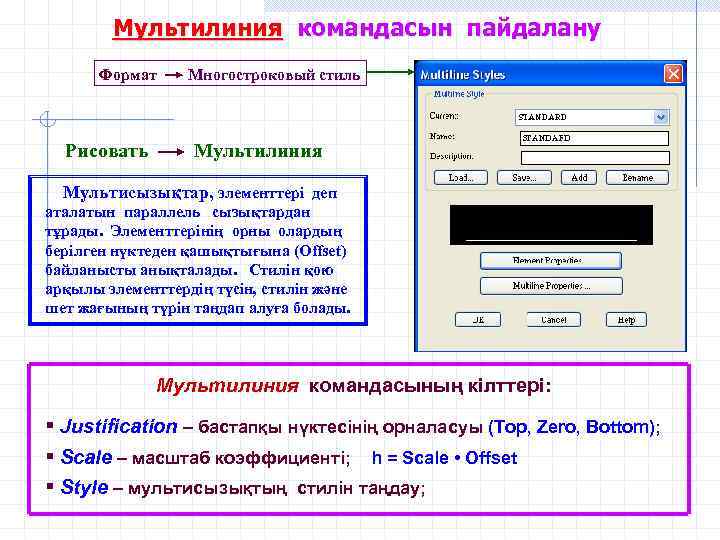

Мультилиния командасын пайдалану Формат Рисовать Многостроковый стиль Мультилиния Мультисызықтар, элементтері деп аталатын параллель сызықтардан тұрады. Элементтерінің орны олардың берілген нүктеден қашықтығына (Offset) байланысты анықталады. Стилін қою арқылы элементтердің түсін, стилін және шет жағының түрін таңдап алуға болады. Мультилиния командасының кілттері: § Justification – бастапқы нүктесінің орналасуы (Top, Zero, Bottom); § Scale – масштаб коэффициенті; h = Scale • Offset § Style – мультисызықтың стилін таңдау;

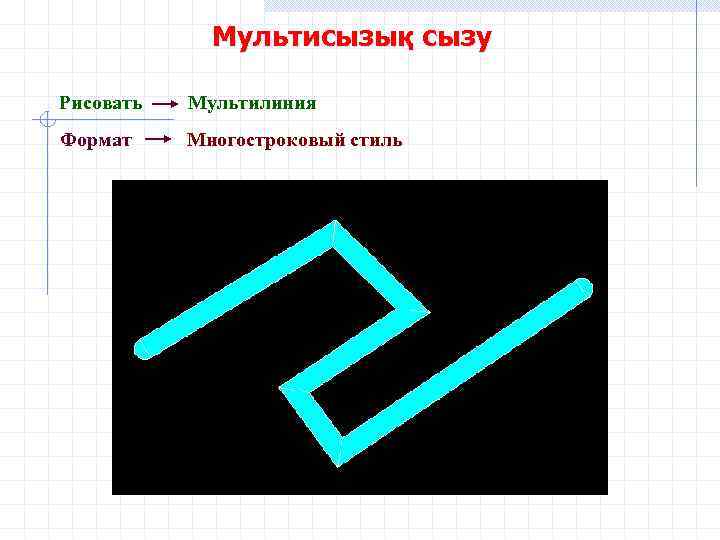

Мультисызық сызу Рисовать Мультилиния Формат Многостроковый стиль

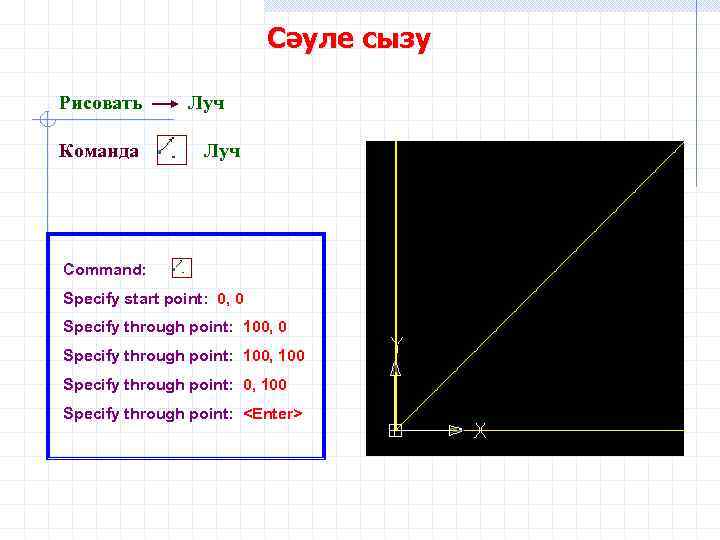

Сәуле сызу Рисовать Команда Луч Command: Specify start point: 0, 0 Specify through point: 100, 100 Specify through point: <Enter>
