Auto. CAD Практикалық тапсырмалар Хамметов А. Оқу-әдістемелік құрал. 2007 ► Жазықтықта ► Кеңістікте

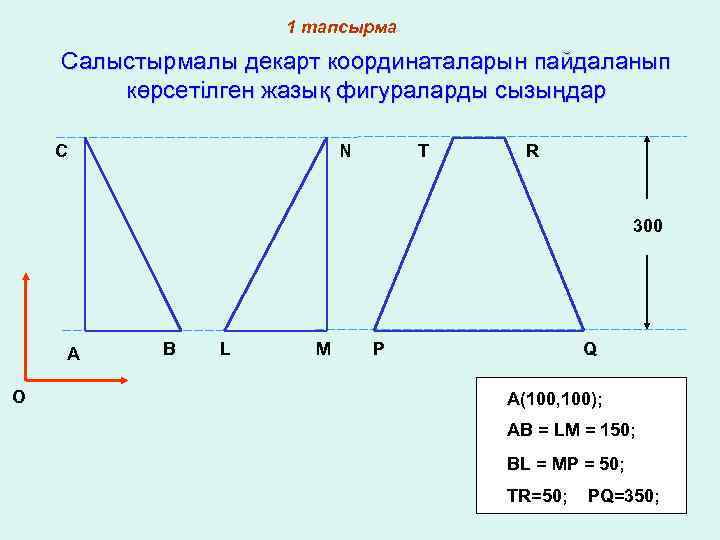

1 тапсырма Салыстырмалы декарт координаталарын пайдаланып көрсетілген жазық фигураларды сызыңдар C N T R 300 A O B L M P Q A(100, 100); AB = LM = 150; BL = MP = 50; TR=50; PQ=350;

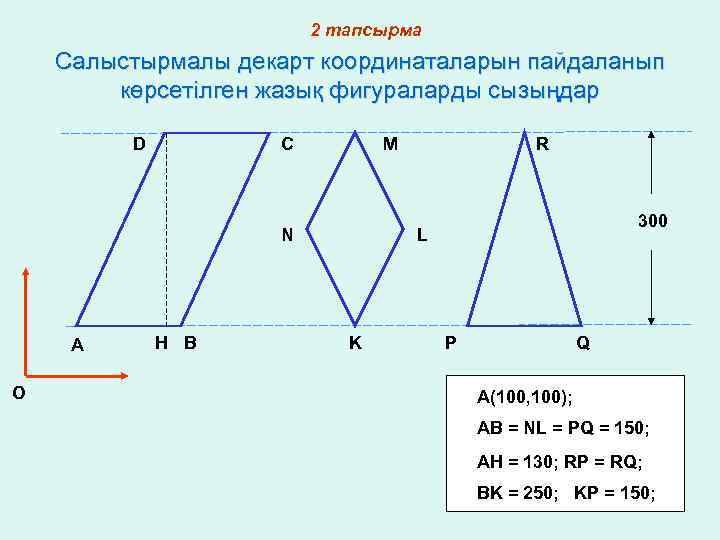

2 тапсырма Салыстырмалы декарт координаталарын пайдаланып көрсетілген жазық фигураларды сызыңдар D C M N A O H B R 300 L K P Q A(100, 100); AB = NL = PQ = 150; AH = 130; RP = RQ; BK = 250; KP = 150;

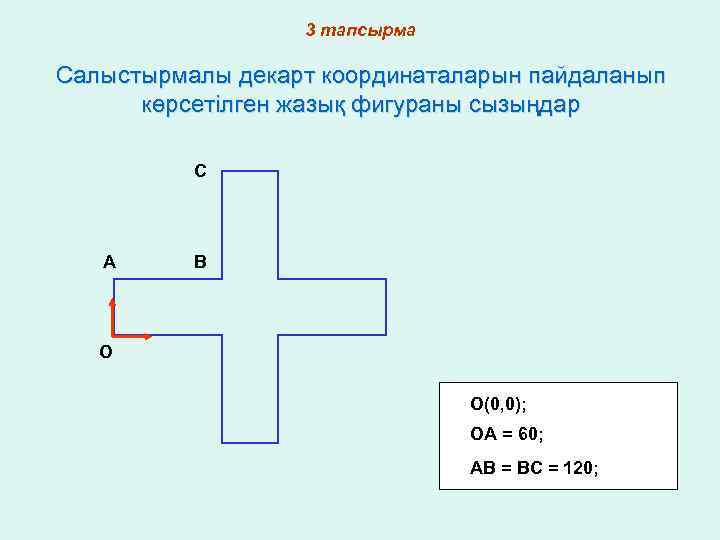

3 тапсырма Салыстырмалы декарт координаталарын пайдаланып көрсетілген жазық фигураны сызыңдар C A B O O(0, 0); OA = 60; AB = BC = 120;

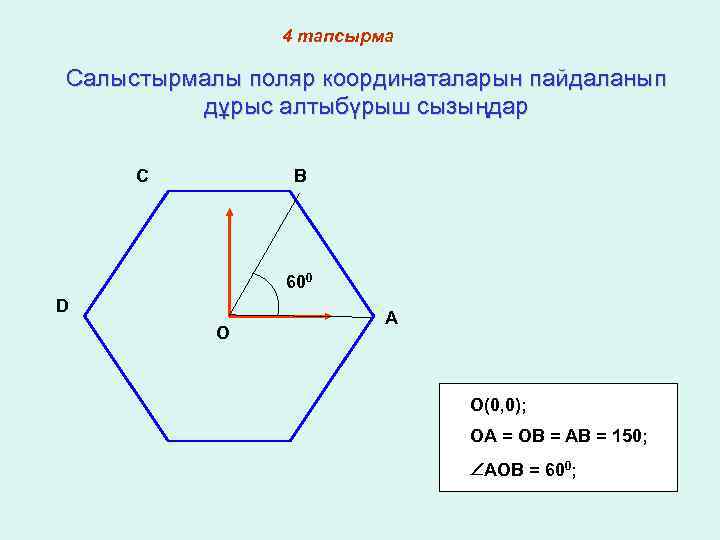

4 тапсырма Салыстырмалы поляр координаталарын пайдаланып дұрыс алтыбүрыш сызыңдар C B 600 D O A O(0, 0); OA = OB = AB = 150; AOB = 600;

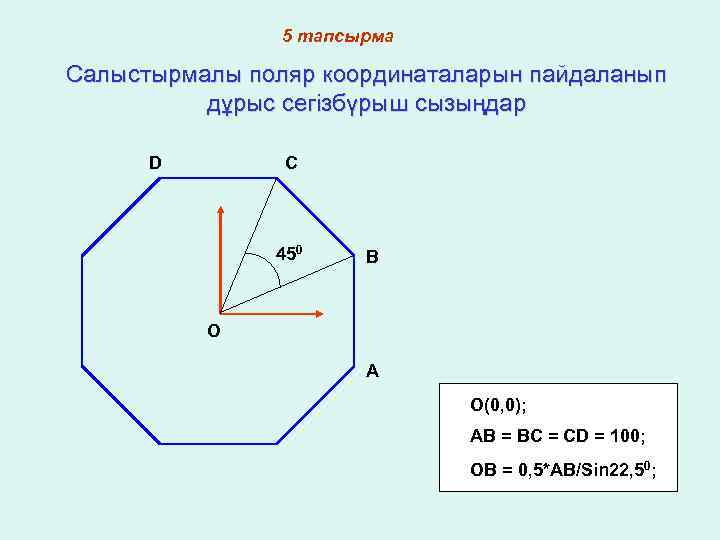

5 тапсырма Салыстырмалы поляр координаталарын пайдаланып дұрыс сегізбүрыш сызыңдар D C 450 B O A O(0, 0); AB = BC = CD = 100; OB = 0, 5*AB/Sin 22, 50;

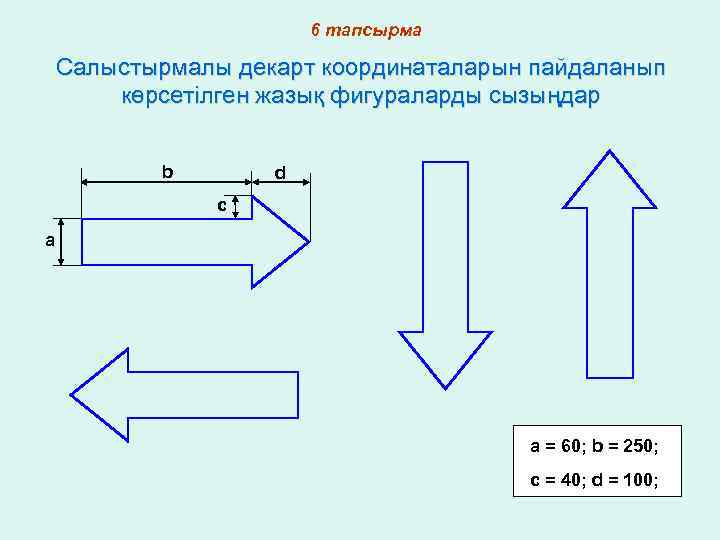

6 тапсырма Салыстырмалы декарт координаталарын пайдаланып көрсетілген жазық фигураларды сызыңдар b d c a a = 60; b = 250; c = 40; d = 100;

7 тапсырма Эллипс пен шеңберлерді пайдаланып мына фигураны сызыңдар B (C • O A D O(0, 0); OA = OC = 150; OB = OD = 100;

8 тапсырма Көрсетілген жазық фигураны сызыңдар C D R 2 O Q A O 1 P R 1 B O(0, 0); R 1 = 30; R 2 = 75; AB = 500; AD = 300; O 1 P = O 1 Q = 60;

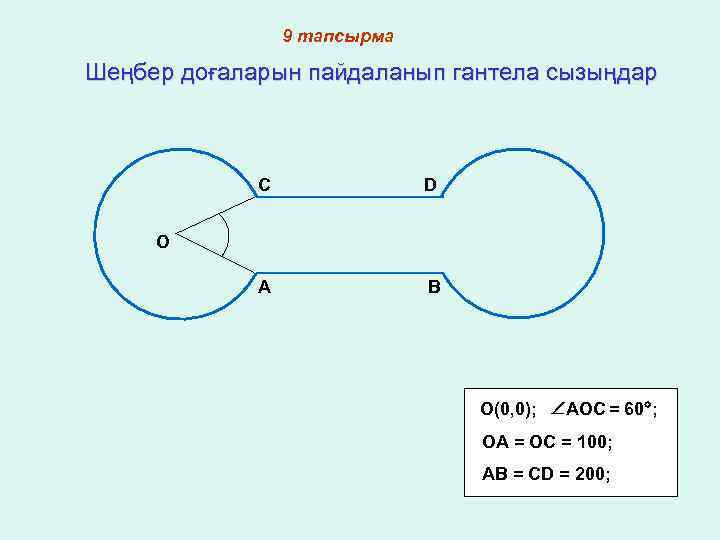

9 тапсырма Шеңбер доғаларын пайдаланып гантела сызыңдар C D A B O O(0, 0); AOC = 60 ; OA = OC = 100; AB = CD = 200;

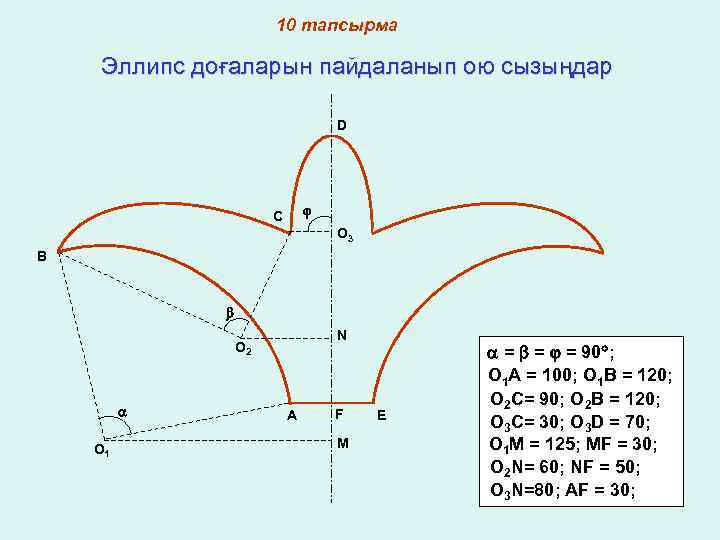

10 тапсырма Эллипс доғаларын пайдаланып ою сызыңдар D C O 3 B N O 2 O 1 A F M E = = = 90 ; O 1 A = 100; O 1 B = 120; O 2 C= 90; O 2 B = 120; O 3 C= 30; O 3 D = 70; O 1 M = 125; MF = 30; O 2 N= 60; NF = 50; O 3 N=80; AF = 30;

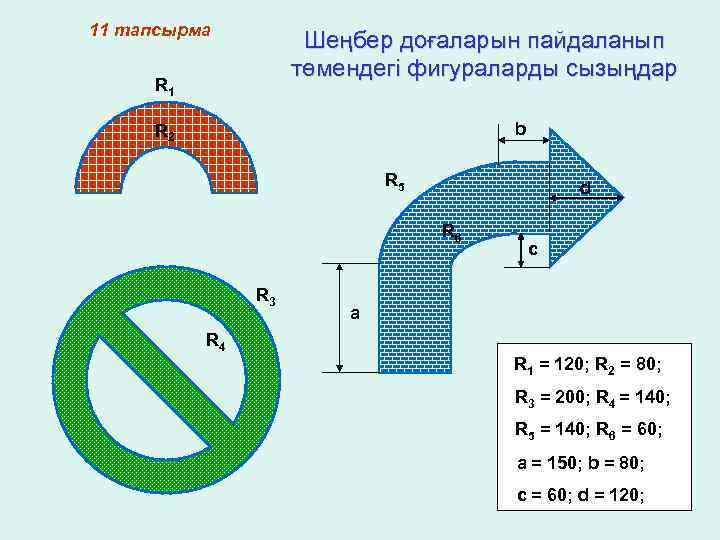

11 тапсырма Шеңбер доғаларын пайдаланып төмендегі фигураларды сызыңдар R 1 b R 2 R 5 d R 6 R 3 c a R 4 R 1 = 120; R 2 = 80; R 3 = 200; R 4 = 140; R 5 = 140; R 6 = 60; a = 150; b = 80; c = 60; d = 120;

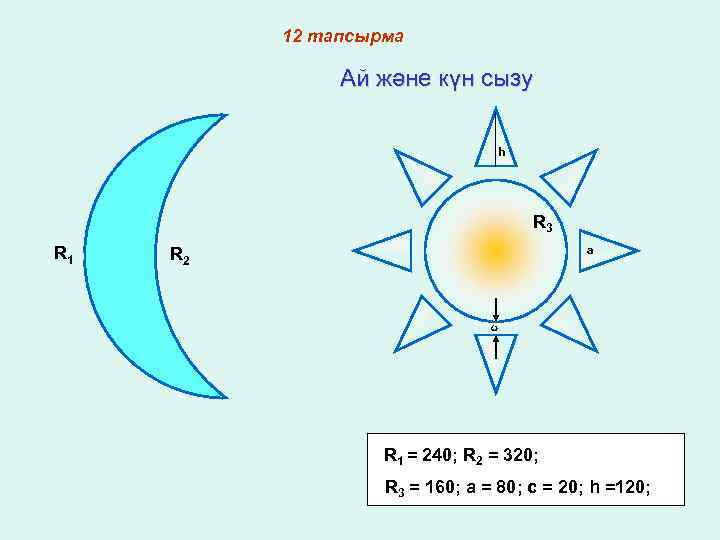

12 тапсырма Ай және күн сызу h R 3 a R 2 c R 1 = 240; R 2 = 320; R 3 = 160; a = 80; c = 20; h =120;

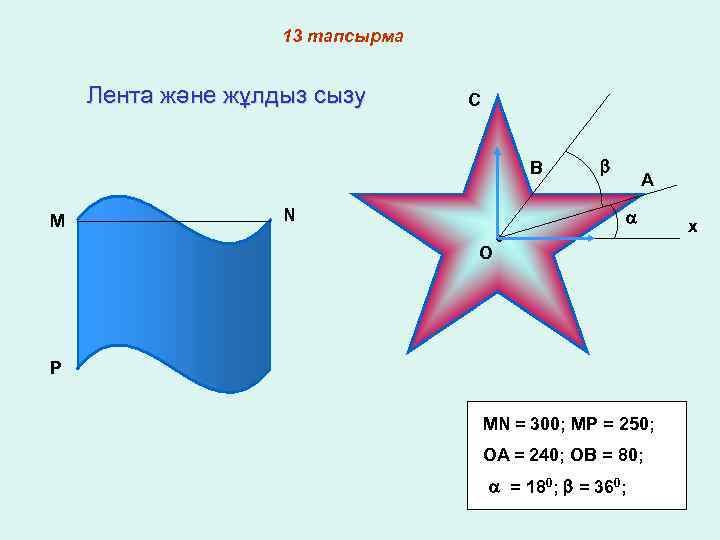

13 тапсырма Лента және жұлдыз сызу C B M N O • A P MN = 300; MP = 250; OA = 240; OB = 80; = 180; = 360; x

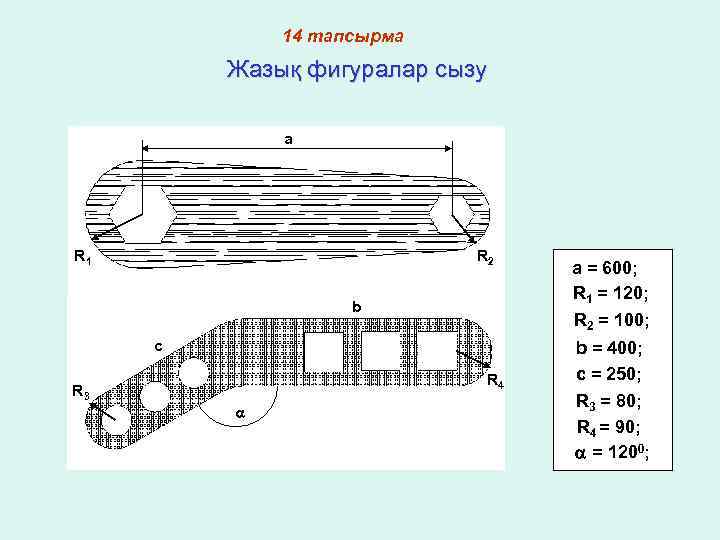

14 тапсырма Жазық фигуралар сызу a R 1 R 2 b R 2 = 100; c R 4 R 3 a = 600; R 1 = 120; b = 400; c = 250; R 3 = 80; R 4 = 90; = 1200;

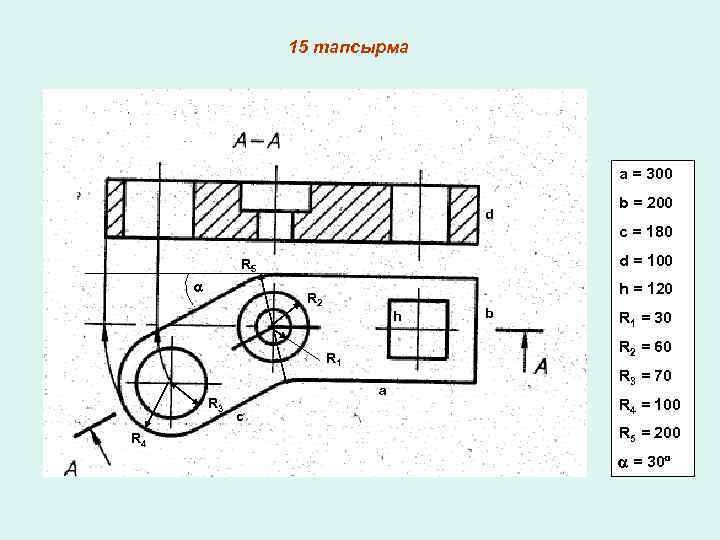

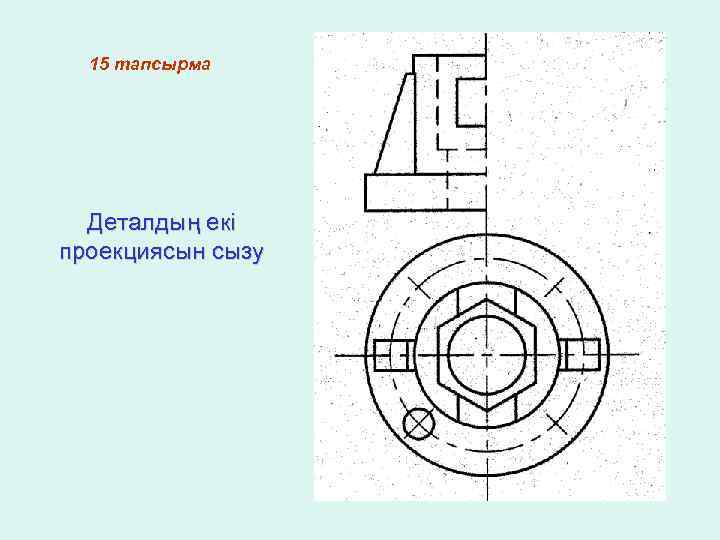

15 тапсырма Деталдың екі проекциясын сызу

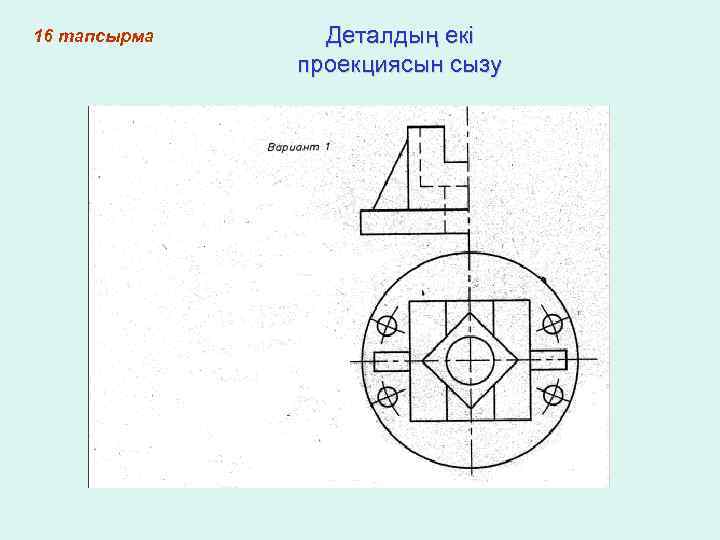

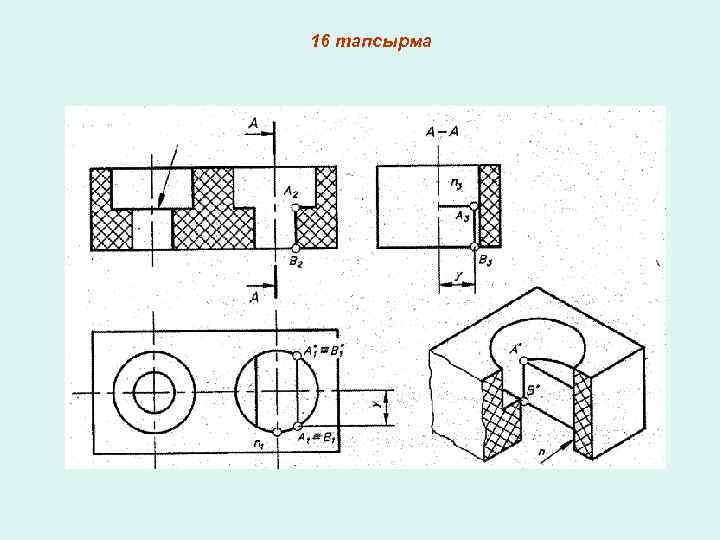

16 тапсырма Деталдың екі проекциясын сызу

17 тапсырма Деталдың екі проекциясын сызу

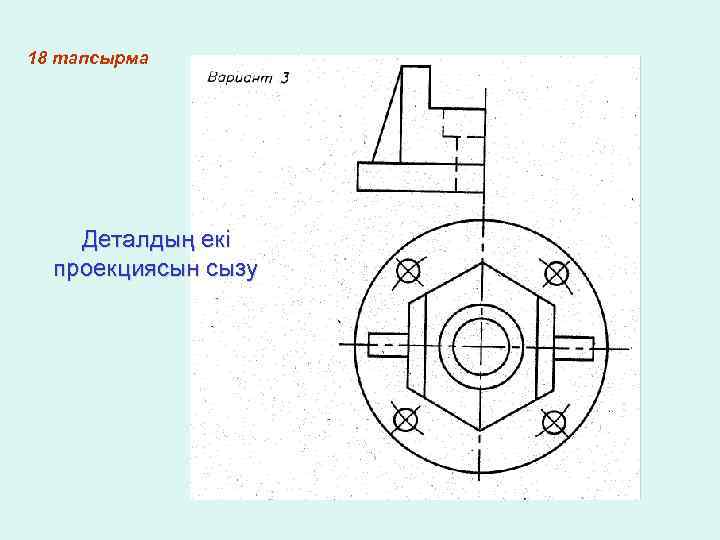

18 тапсырма Деталдың екі проекциясын сызу

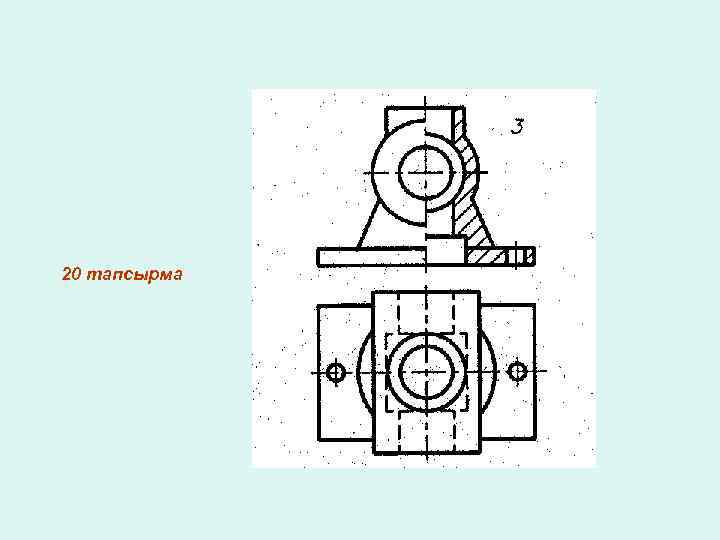

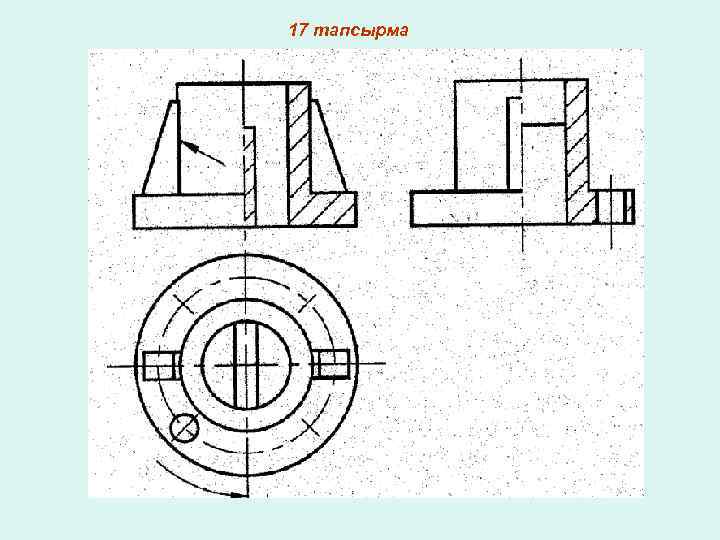

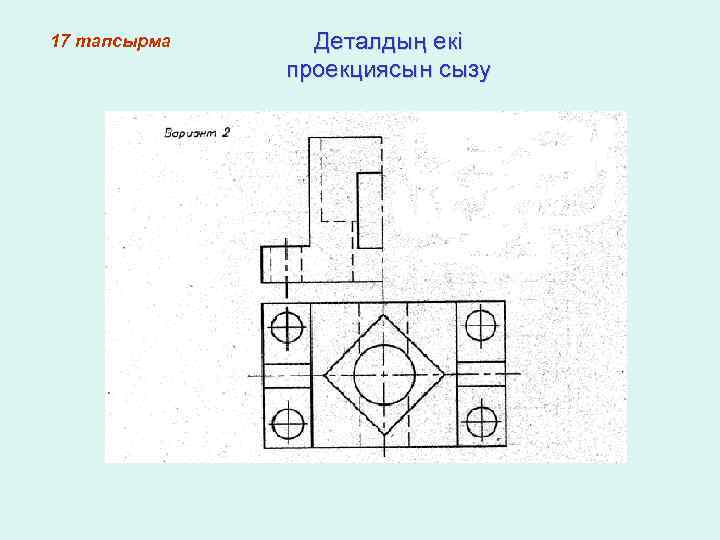

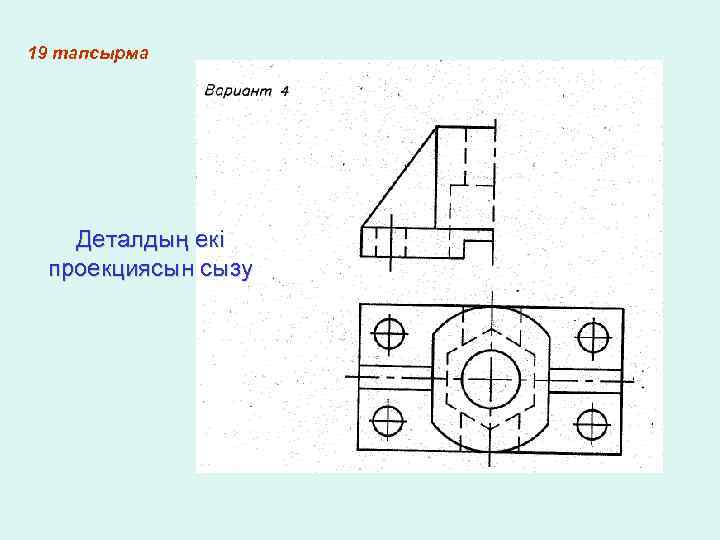

19 тапсырма Деталдың екі проекциясын сызу

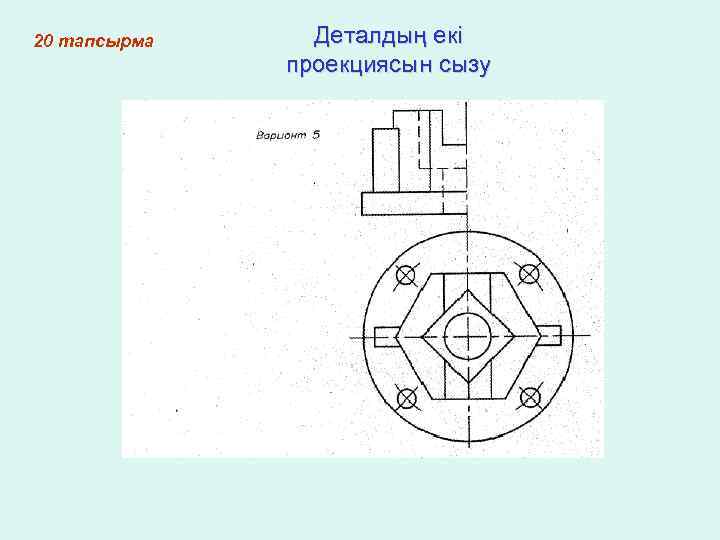

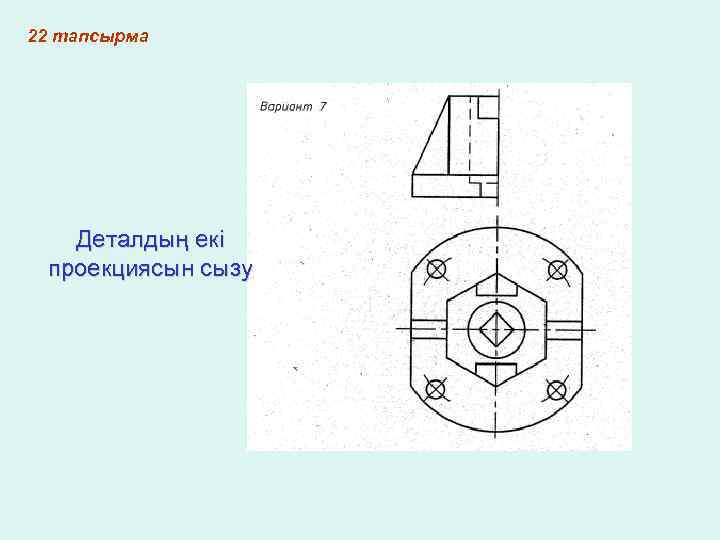

20 тапсырма Деталдың екі проекциясын сызу

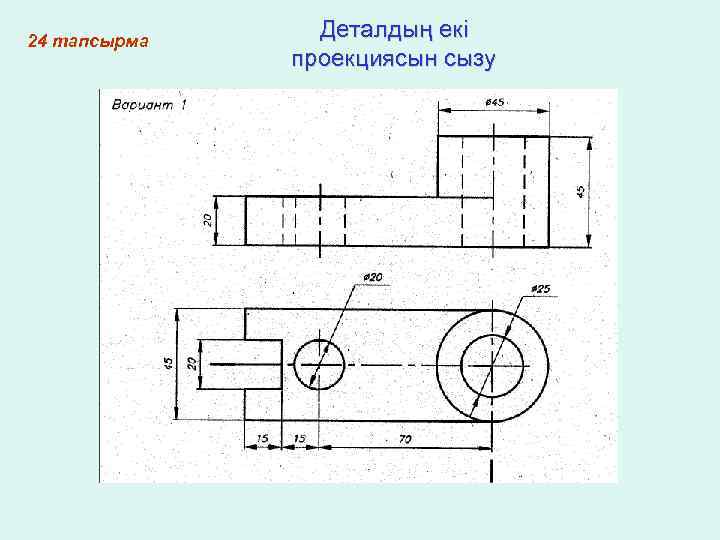

21 тапсырма Деталдың екі проекциясын сызу

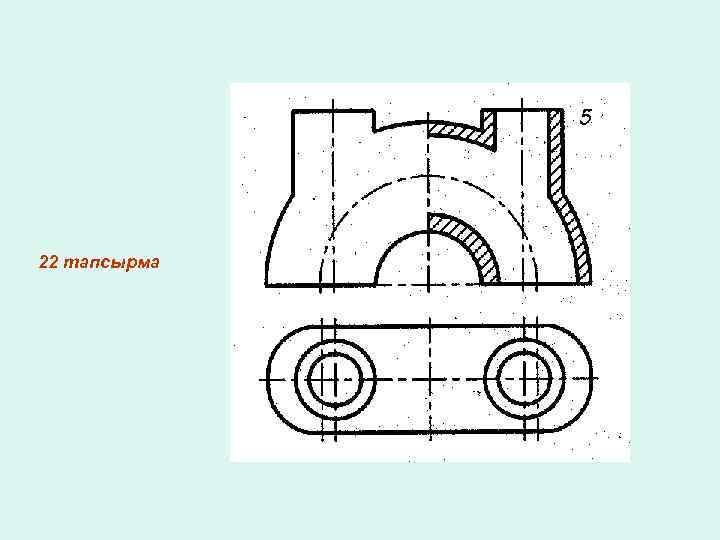

22 тапсырма Деталдың екі проекциясын сызу

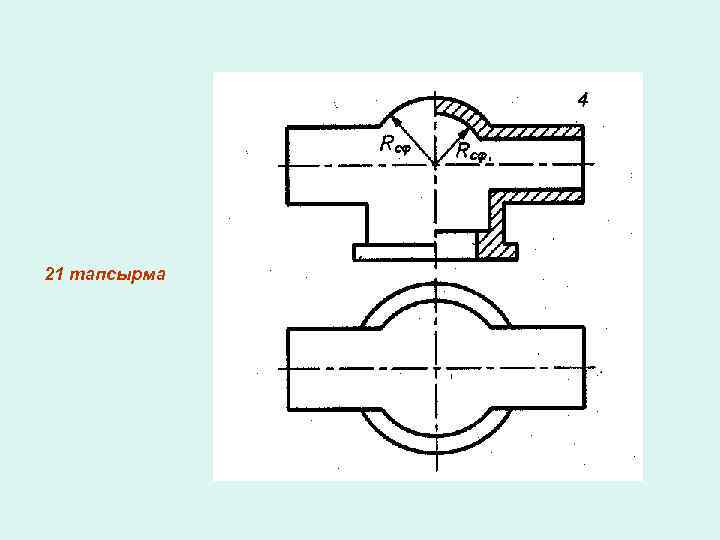

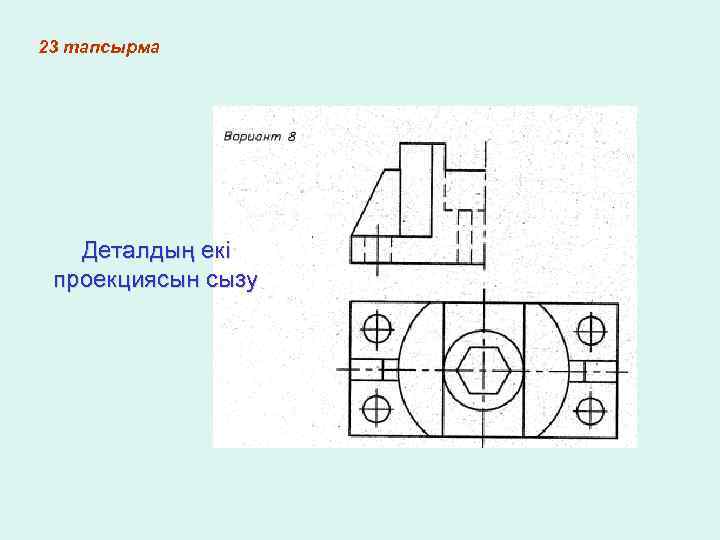

23 тапсырма Деталдың екі проекциясын сызу

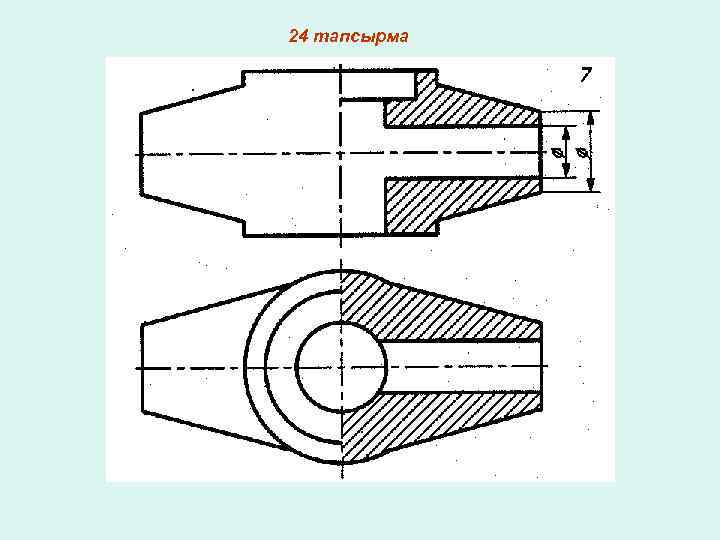

24 тапсырма Деталдың екі проекциясын сызу

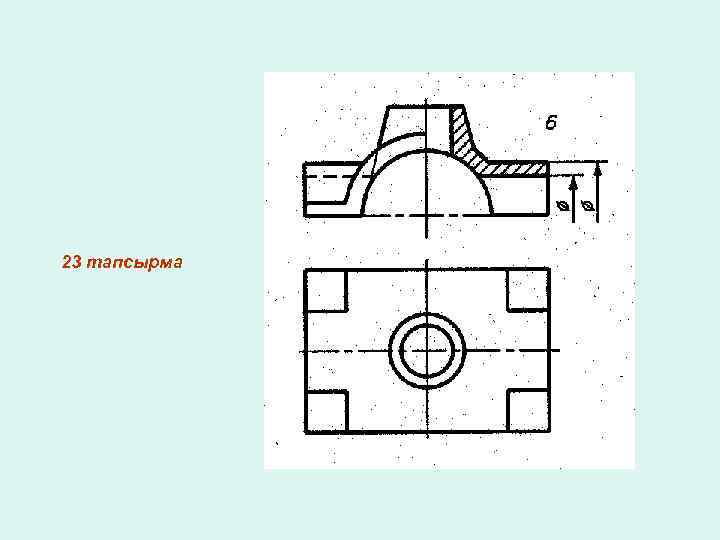

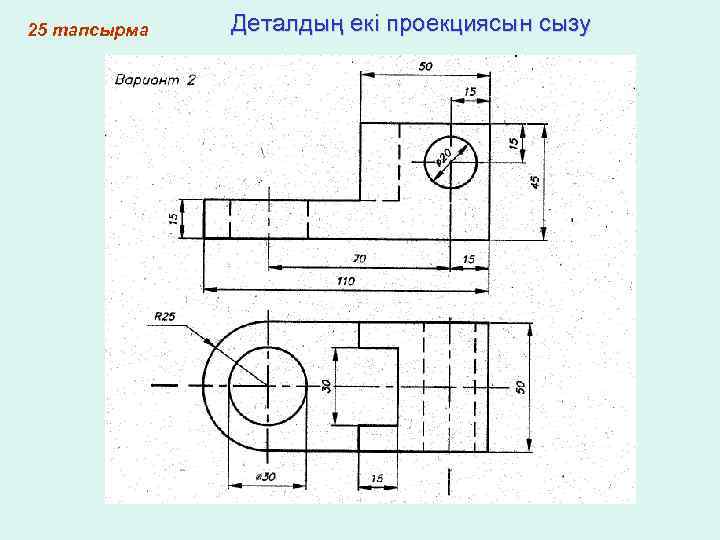

25 тапсырма Деталдың екі проекциясын сызу

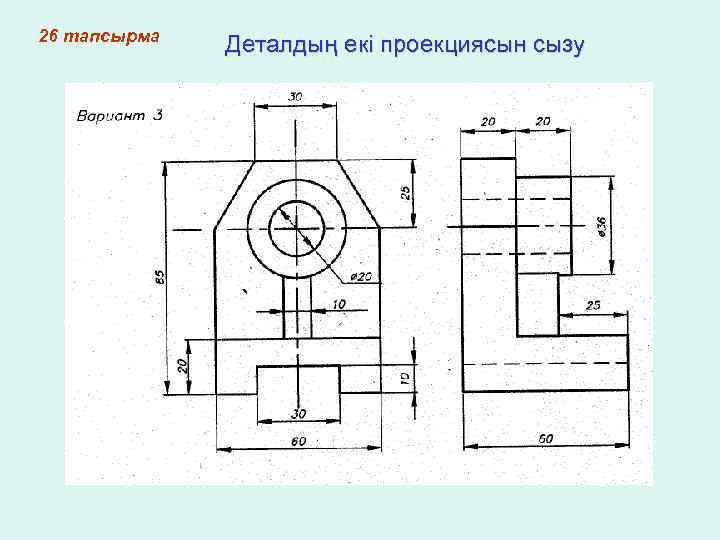

26 тапсырма Деталдың екі проекциясын сызу

27 тапсырма Деталдың екі проекциясын сызу

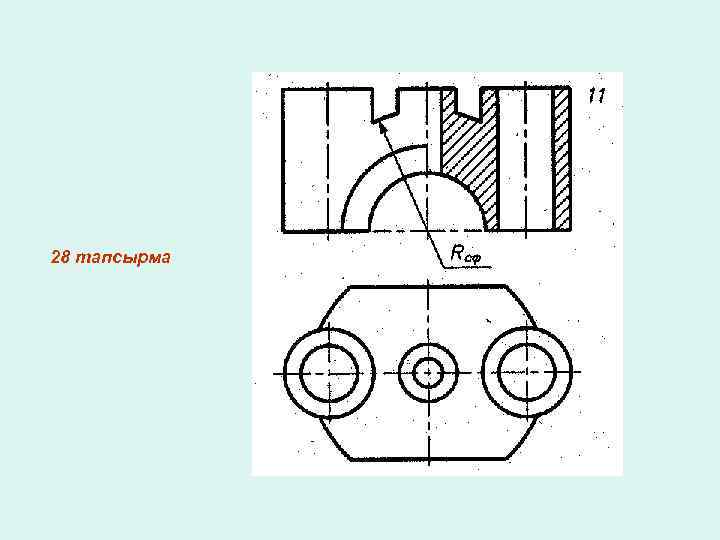

28 тапсырма Деталдың екі проекциясын сызу

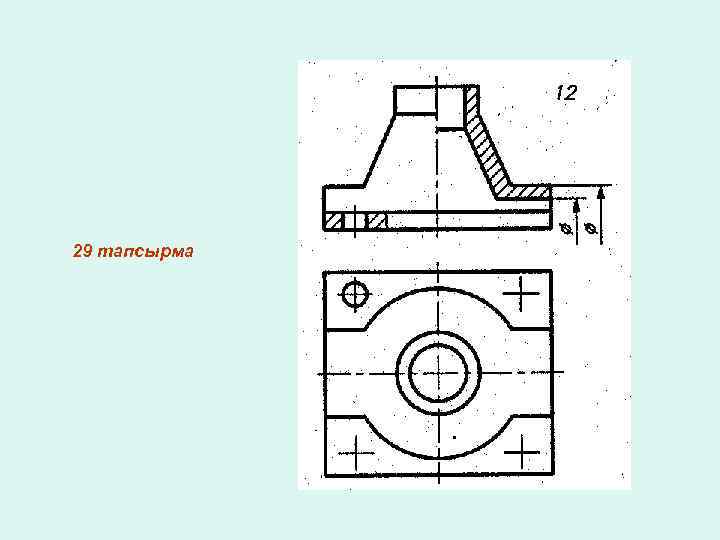

29 тапсырма Деталдың екі проекциясын сызу

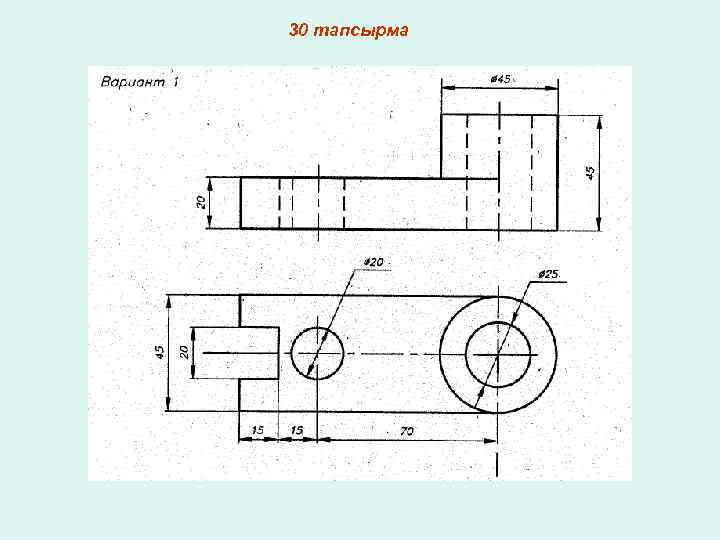

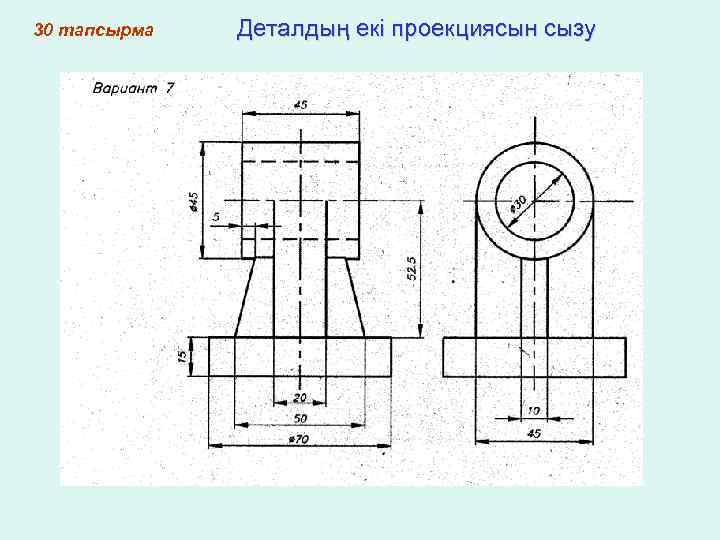

30 тапсырма Деталдың екі проекциясын сызу

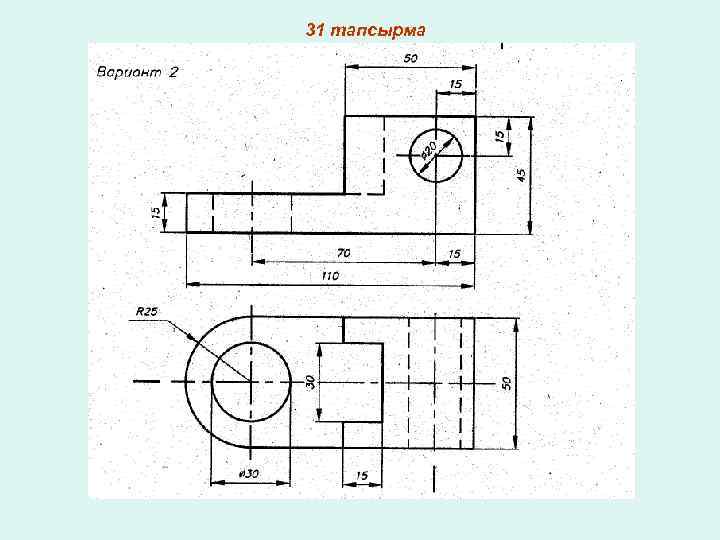

31 тапсырма Деталдың екі проекциясын сызу

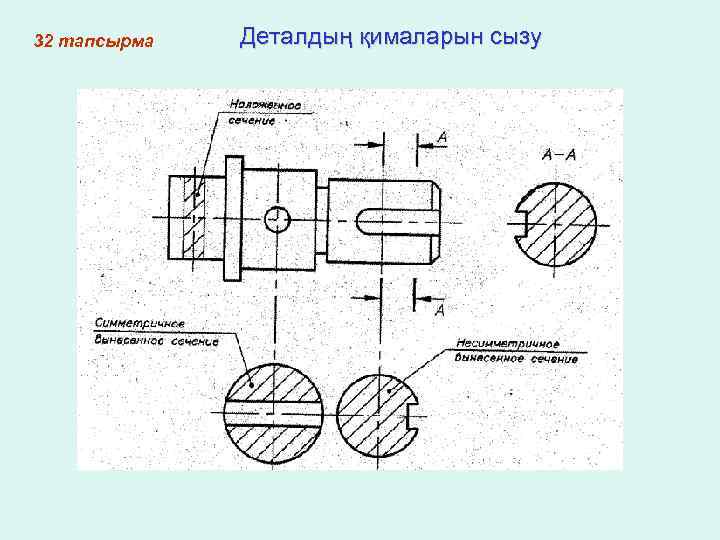

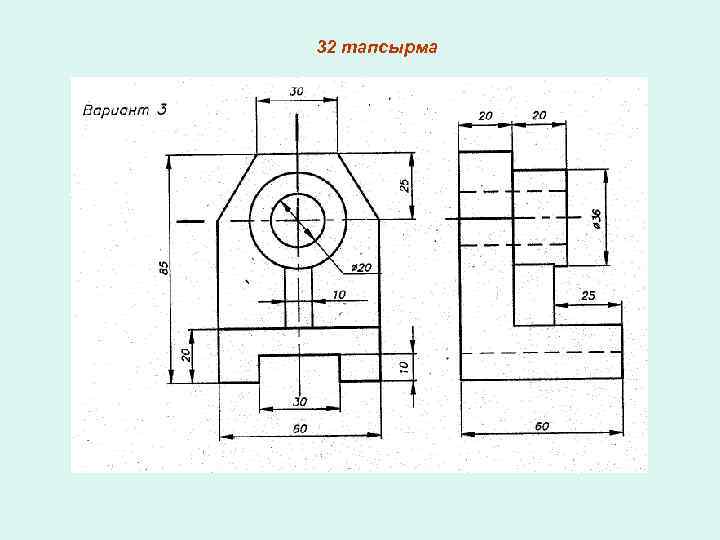

32 тапсырма Деталдың қималарын сызу

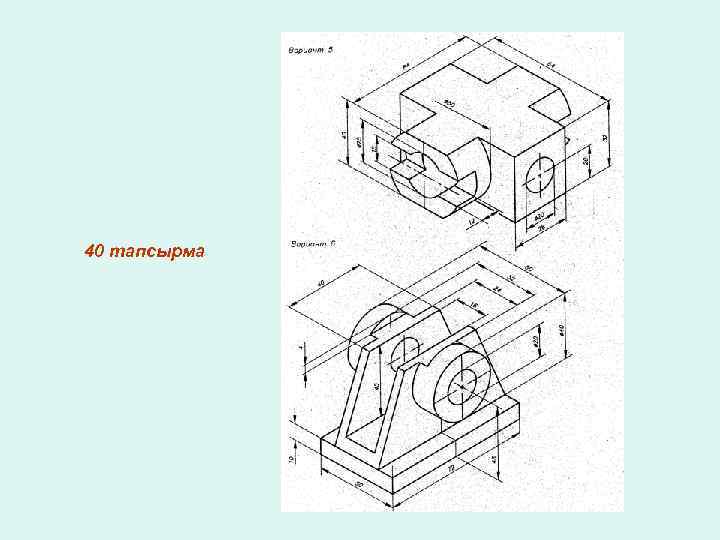

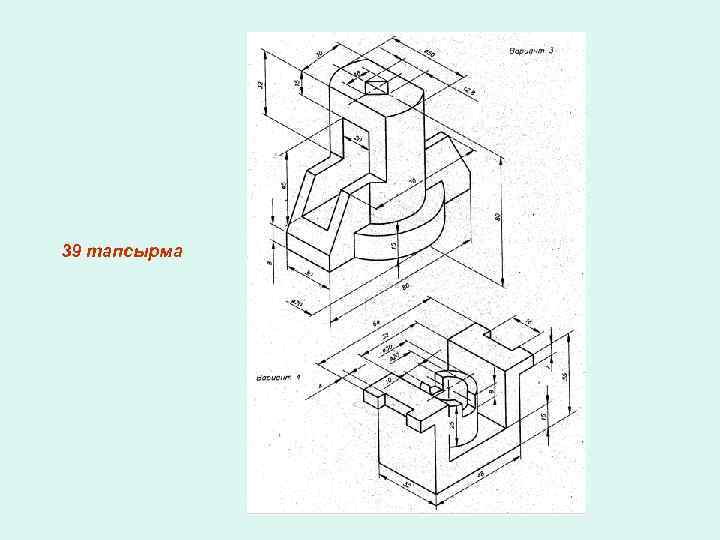

33 тапсырма Деталдың екі проекциясын және кесу көрінісін сызу

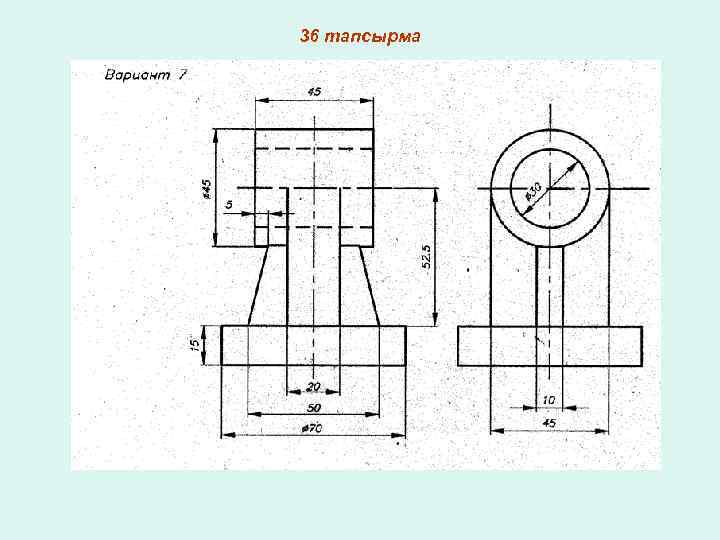

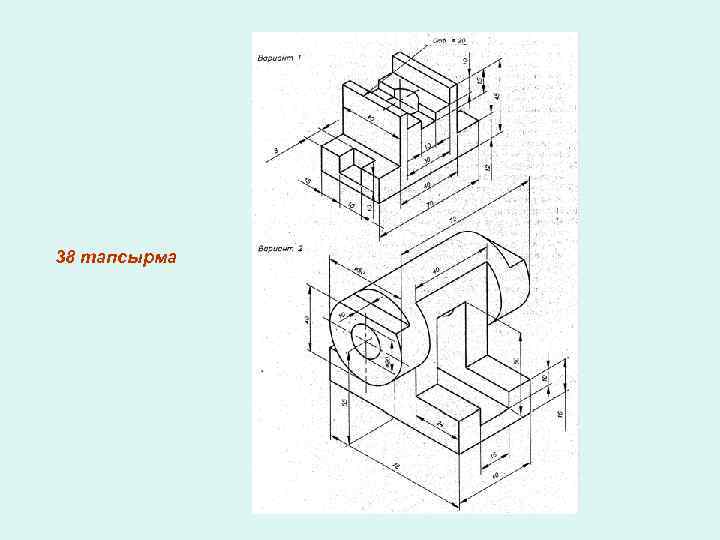

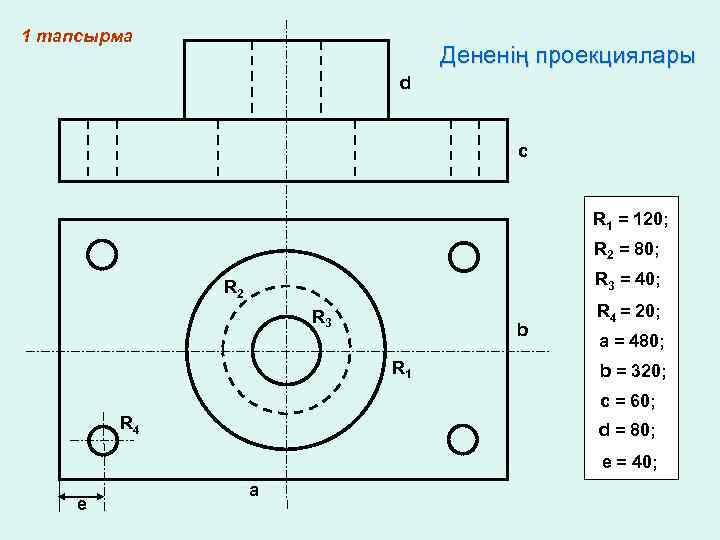

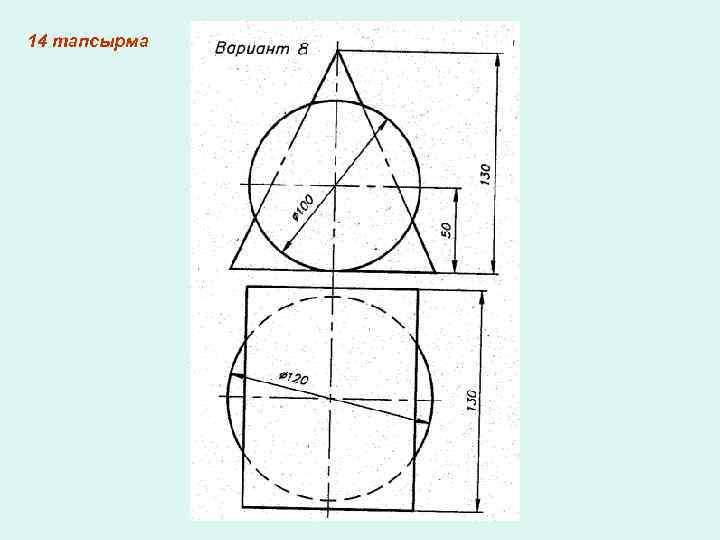

1 тапсырма Дененің проекциялары d c R 1 = 120; R 2 = 80; R 3 = 40; R 2 R 3 b R 1 R b 4 = 20; a = 480; b = 320; c = 60; R 4 d = 80; e = 40; e a

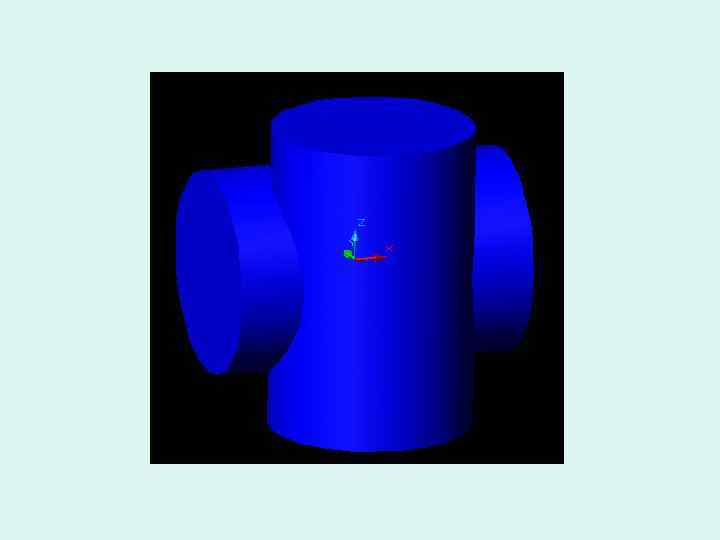

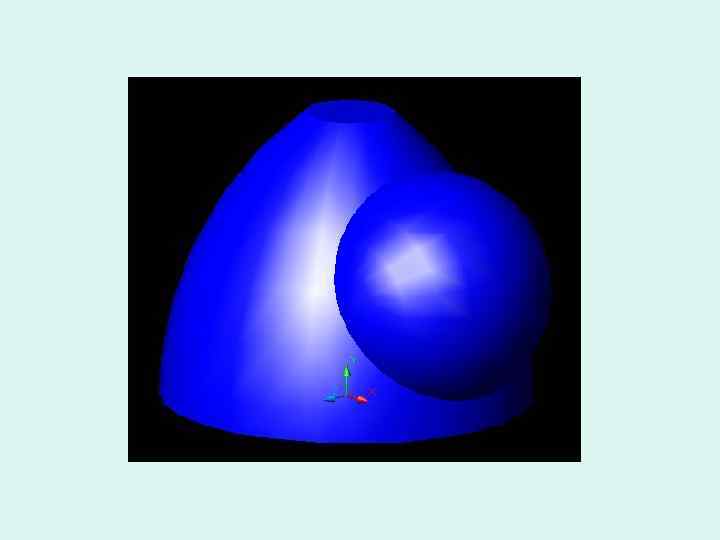

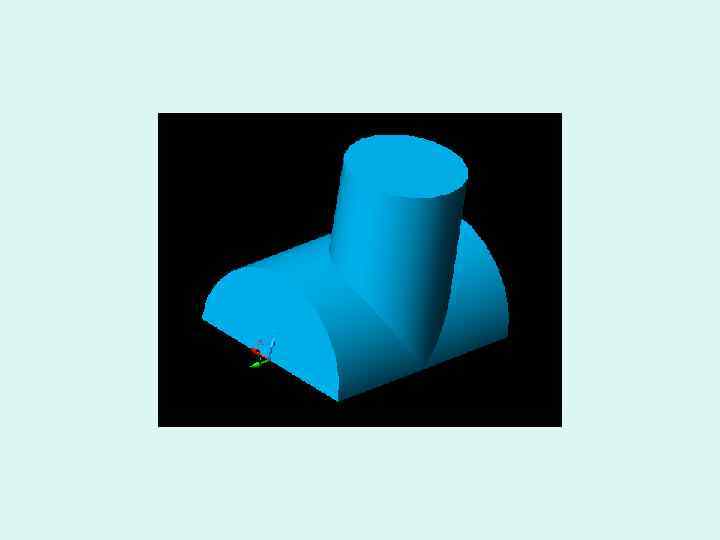

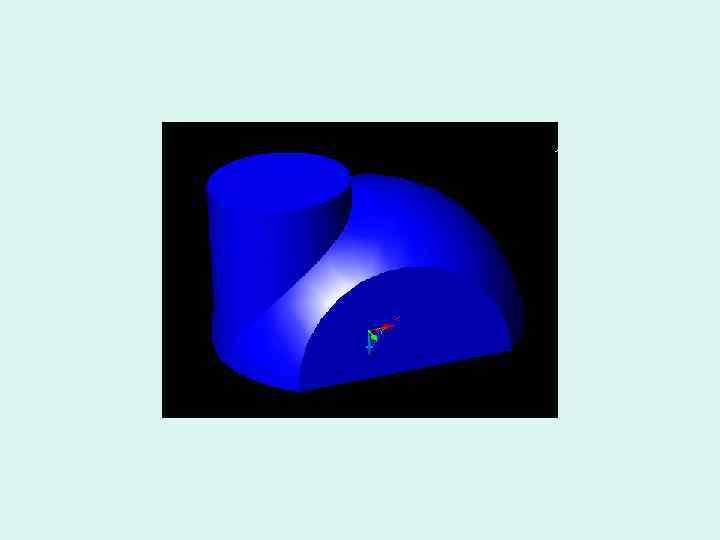

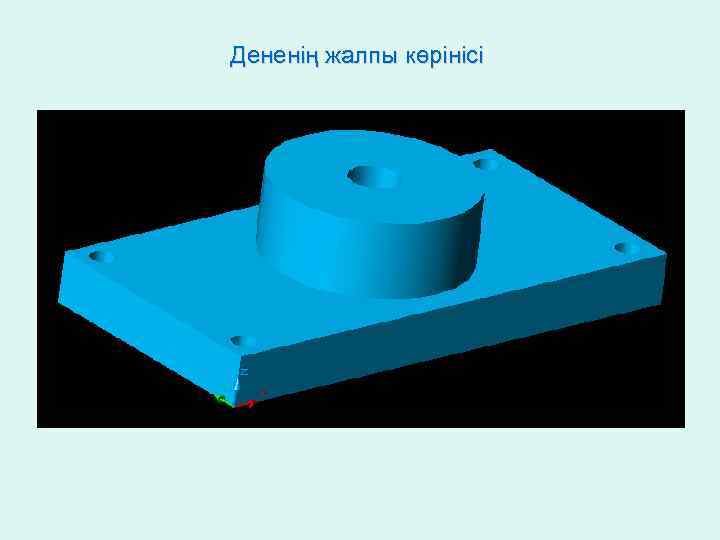

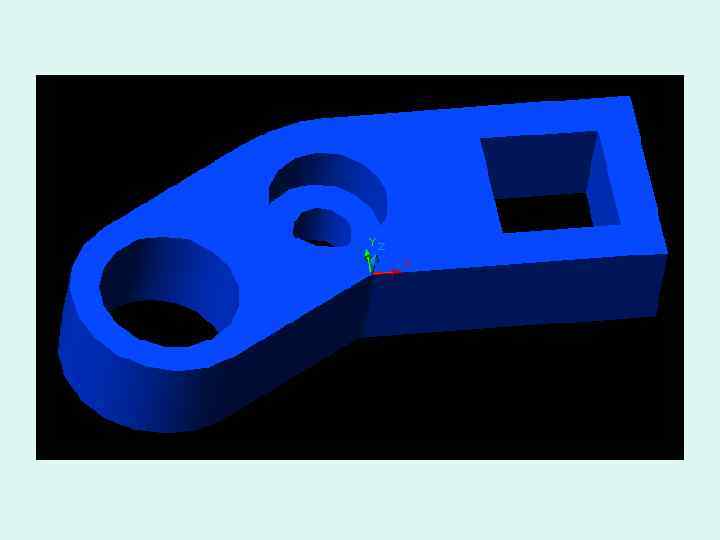

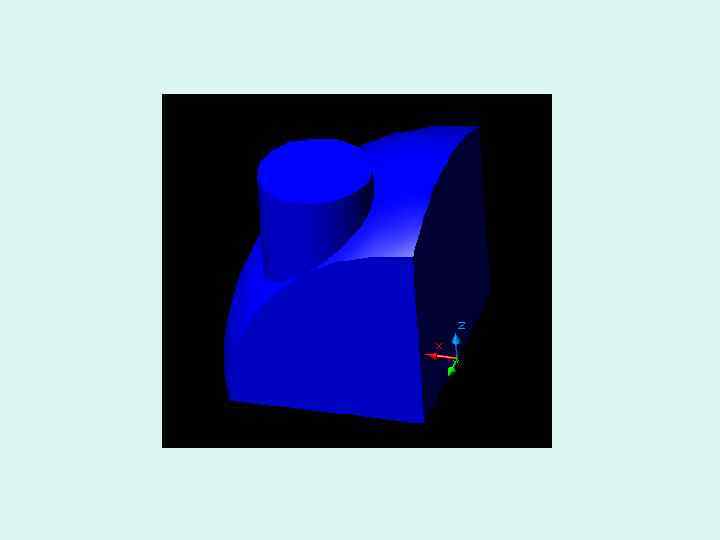

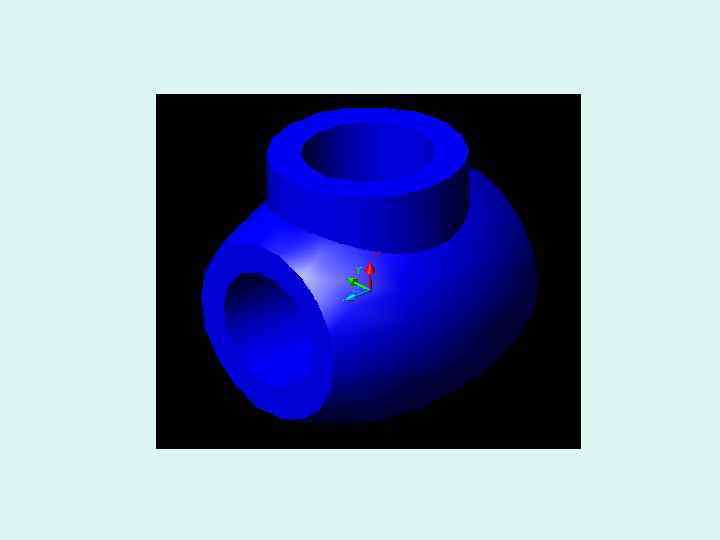

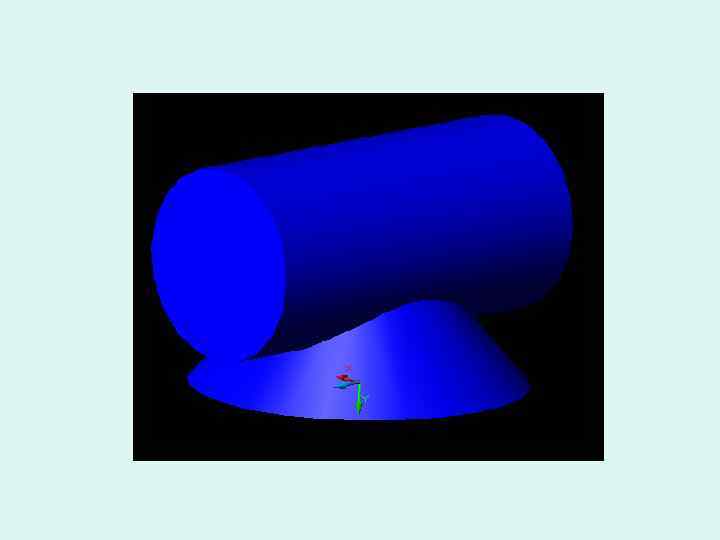

Дененің жалпы көрінісі

2 тапсырма N K D M L C AB = DC = 500; BC = AD = 400; KL = MN = 260; A B LM = KN = 420; b

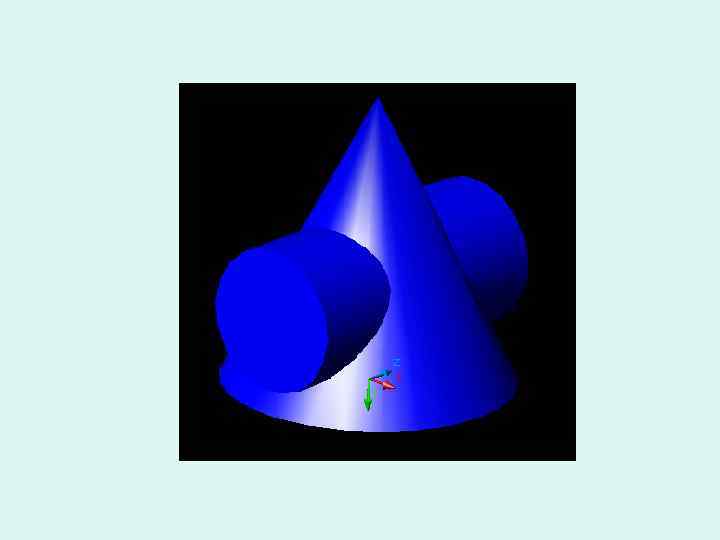

3 тапсырма N K M L C B O A OA = OB = 260; OC = OD = 180; KL = MN = 240; D LM = KN = 300; b

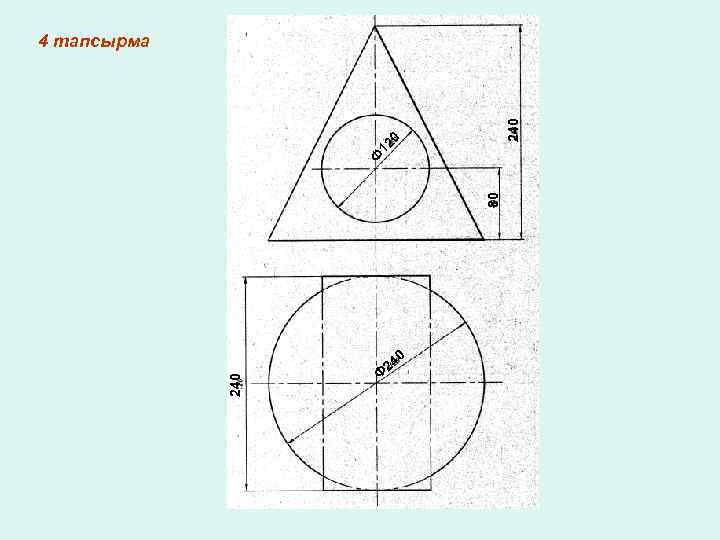

240 80 Ф 12 0 240 4 тапсырма Ф 0 24

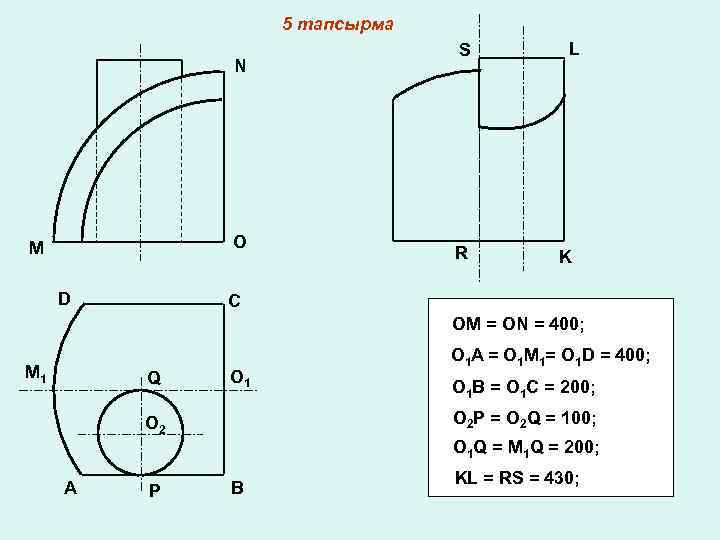

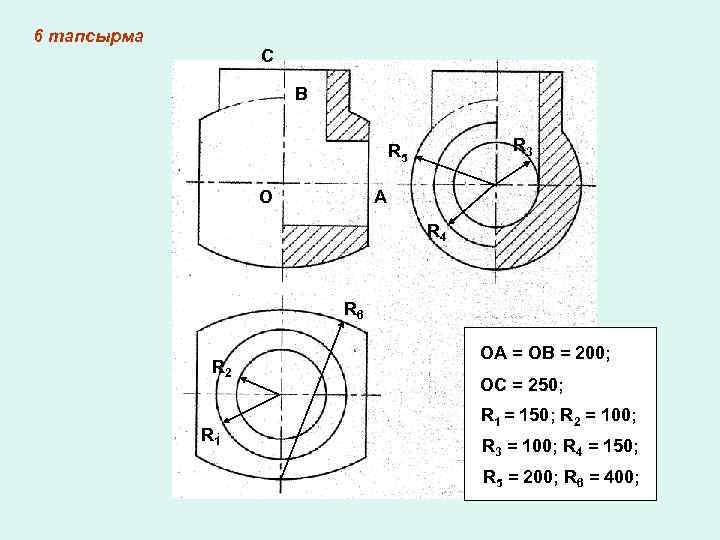

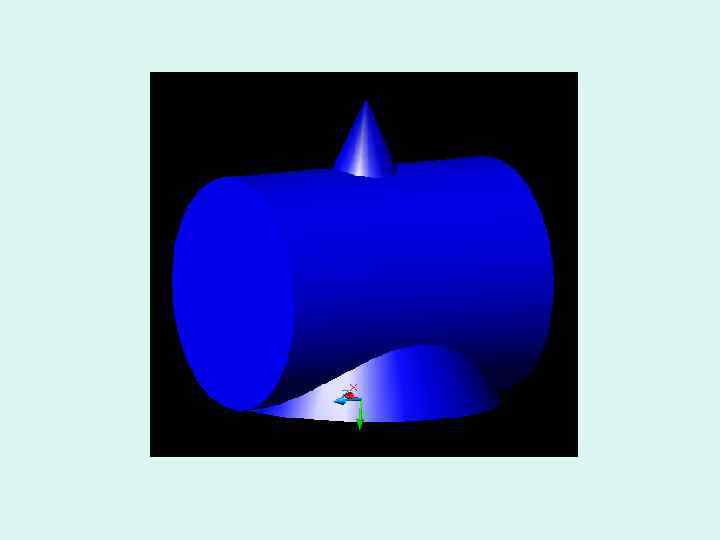

5 тапсырма N O M D S R L K C OM = ON = 400; M 1 Q O 1 A = O 1 M 1= O 1 D = 400; O 1 B = O 1 C = 200; O 2 P = O 2 Q = 100; O 2 O 1 Q = M 1 Q = 200; A P B KL = RS = 430;
