Аудио Визуальная Информационная Система вещания АВИС эффективное

Аудио. Визуальная Информационная Система вещания АВИС – эффективное использование частотного ресурса в ОВЧ диапазоне (разработка Российской Федерации) ФГУП «Главный Радиочастотный Центр» Федеральное Агентство по Науке и Инновациям

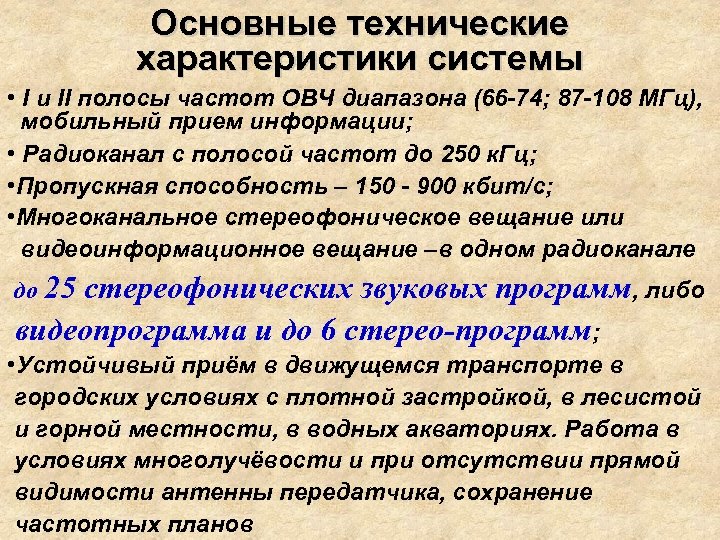

Основные технические характеристики системы • I и II полосы частот ОВЧ диапазона (66 -74; 87 -108 МГц), мобильный прием информации; • Радиоканал с полосой частот до 250 к. Гц; • Пропускная способность – 150 - 900 кбит/с; • Многоканальное стереофоническое вещание или видеоинформационное вещание –в одном радиоканале до 25 стереофонических звуковых программ, либо видеопрограмма и до 6 стерео-программ; • Устойчивый приём в движущемся транспорте в городских условиях с плотной застройкой, в лесистой и горной местности, в водных акваториях. Работа в условиях многолучёвости и при отсутствии прямой видимости антенны передатчика, сохранение частотных планов

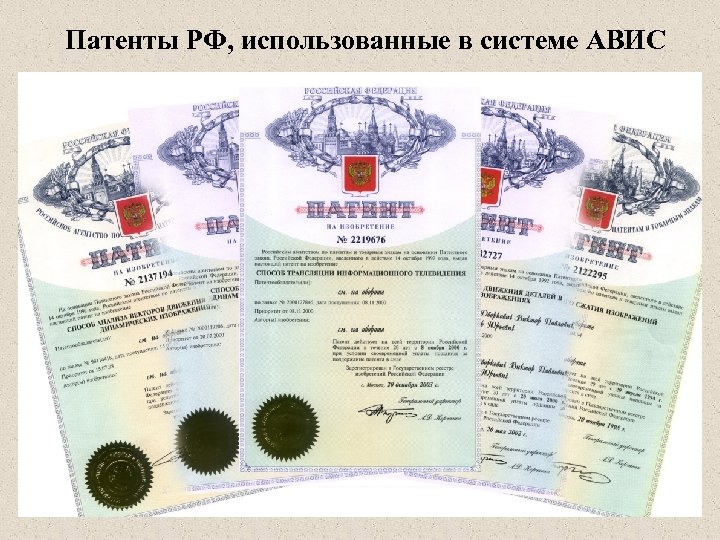

Патенты РФ, использованные в системе АВИС

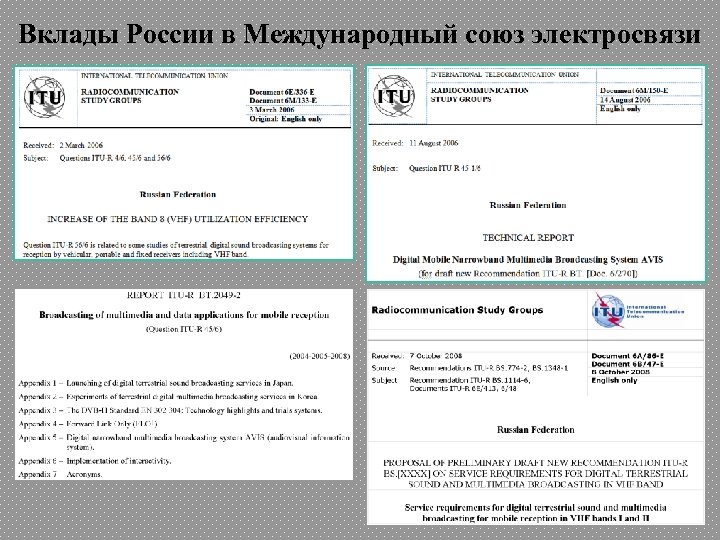

Вклады России в Международный союз электросвязи

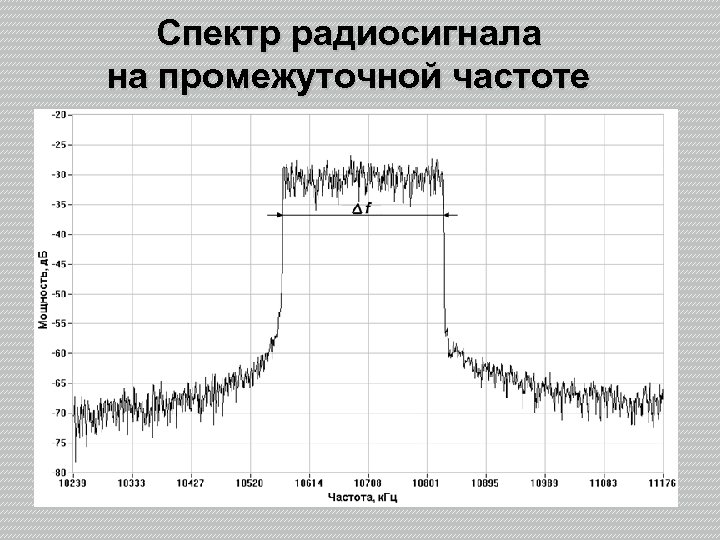

Спектр радиосигнала на промежуточной частоте

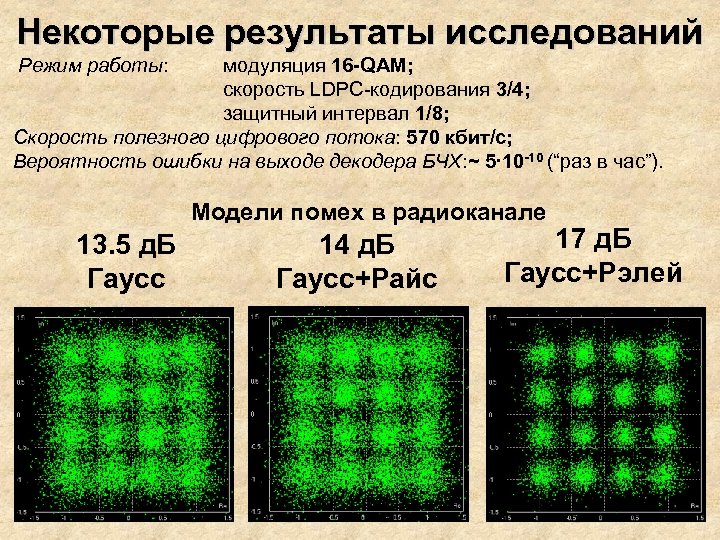

Некоторые результаты исследований Режим работы: модуляция 16 -QAM; скорость LDPC-кодирования 3/4; защитный интервал 1/8; Скорость полезного цифрового потока: 570 кбит/с; Вероятность ошибки на выходе декодера БЧХ: ~ 5∙ 10 -10 (“раз в час”). Модели помех в радиоканале 13. 5 д. Б Гаусс 14 д. Б Гаусс+Райс 17 д. Б Гаусс+Рэлей

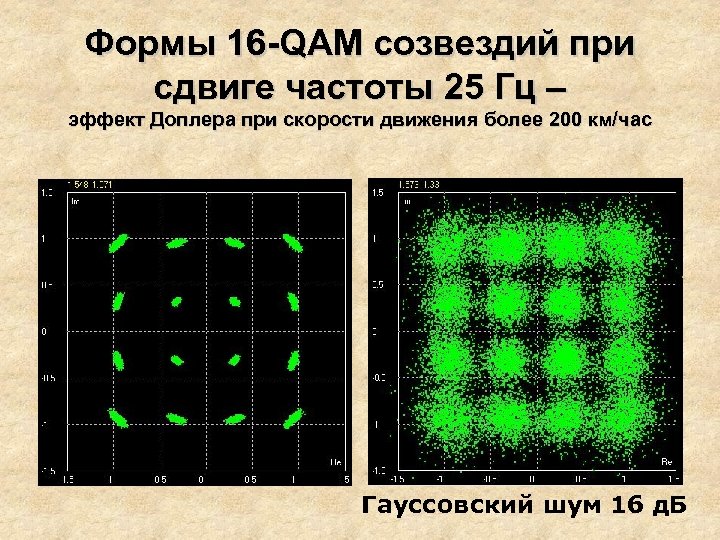

Формы 16 -QAM созвездий при сдвиге частоты 25 Гц – эффект Доплера при скорости движения более 200 км/час Гауссовский шум 16 д. Б

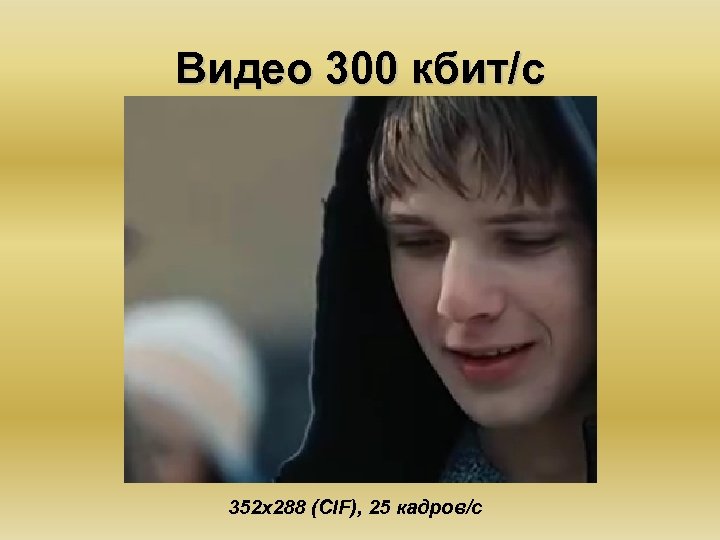

Видео 300 кбит/с 352 х288 (CIF), 25 кадров/с

Видео 480 кбит/с 352 х288 (CIF), 25 кадров/с

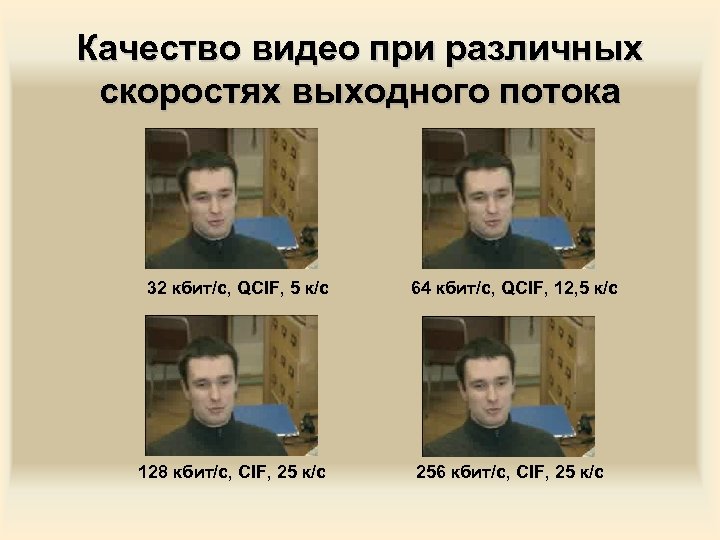

Качество видео при различных скоростях выходного потока 32 кбит/с, QCIF, 5 к/с 128 кбит/с, CIF, 25 к/с 64 кбит/с, QCIF, 12, 5 к/с 256 кбит/с, CIF, 25 к/с

Некодированный стереозвук CD качества (1411 кбит/с)

Качество воспроизведения звука при различных скоростях потока: стереозвук HE-AAC - 32 кбит/с

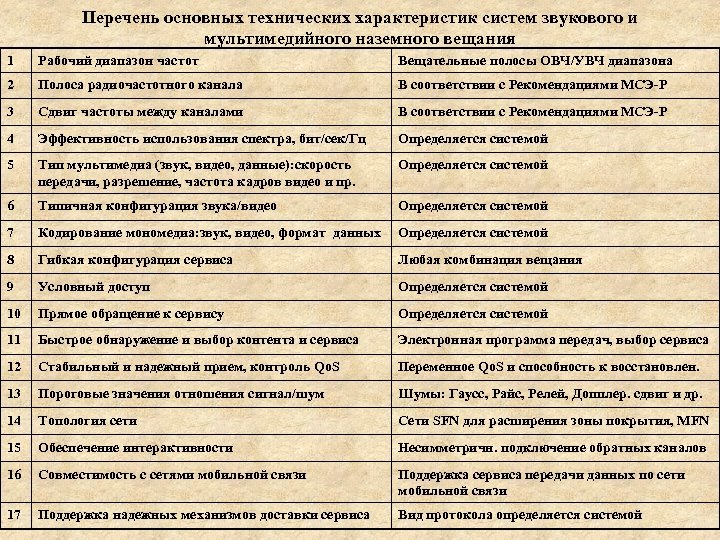

Перечень основных технических характеристик систем звукового и мультимедийного наземного вещания 1 Рабочий диапазон частот Вещательные полосы ОВЧ/УВЧ диапазона 2 Полоса радиочастотного канала В соответствии с Рекомендациями МСЭ-Р 3 Сдвиг частоты между каналами В соответствии с Рекомендациями МСЭ-Р 4 Эффективность использования спектра, бит/сек/Гц Определяется системой 5 Тип мультимедиа (звук, видео, данные): скорость передачи, разрешение, частота кадров видео и пр. Определяется системой 6 Типичная конфигурация звука/видео Определяется системой 7 Кодирование мономедиа: звук, видео, формат данных Определяется системой 8 Гибкая конфигурация сервиса Любая комбинация вещания 9 Условный доступ Определяется системой 10 Прямое обращение к сервису Определяется системой 11 Быстрое обнаружение и выбор контента и сервиса Электронная программа передач, выбор сервиса 12 Стабильный и надежный прием, контроль Qo. S Переменное Qo. S и способность к восстановлен. 13 Пороговые значения отношения сигнал/шум Шумы: Гаусс, Райс, Релей, Допплер. сдвиг и др. 14 Топология сети Сети SFN для расширения зоны покрытия, MFN 15 Обеспечение интерактивности Несимметричн. подключение обратных каналов 16 Совместимость с сетями мобильной связи Поддержка сервиса передачи данных по сети мобильной связи 17 Поддержка надежных механизмов доставки сервиса Вид протокола определяется системой
