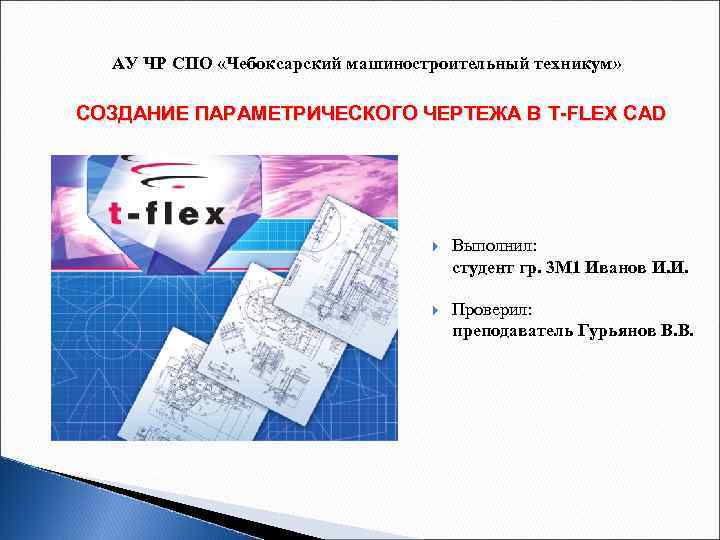

АУ ЧР СПО «Чебоксарский машиностроительный техникум» СОЗДАНИЕ ПАРАМЕТРИЧЕСКОГО ЧЕРТЕЖА В T-FLEX CAD Выполнил: студент гр. 3 М 1 Иванов И. И. Проверил: преподаватель Гурьянов В. В.
I. Создание чертежа, его сохранение, настройка параметров системы a) создание чертежа по команде Файл/Новый чертеж и его сохранение по команде Файл/Сохранить, с указанием в имени файла наименования и номера детали; b) настройка параметров системы по команде Настройка/Статус: на закладке Общие выбор формата, ориентации листа и масштаба; на закладке Прорисовка выбор толщины основных и других линий.

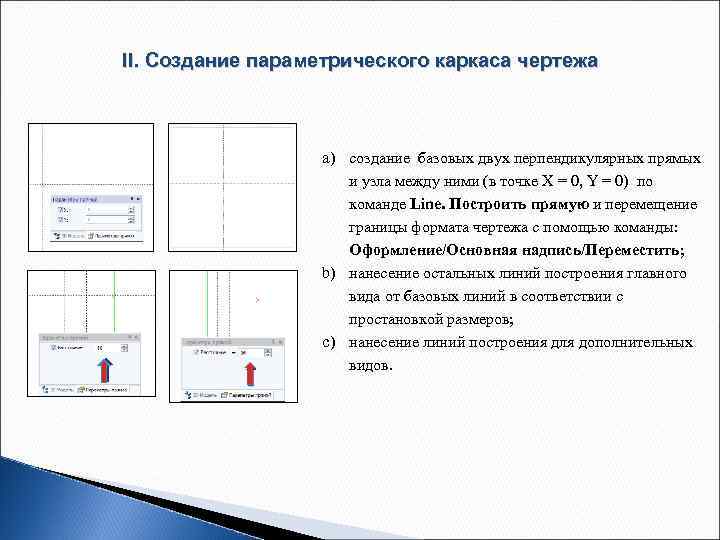

II. Создание параметрического каркаса чертежа a) создание базовых двух перпендикулярных прямых и узла между ними (в точке X = 0, Y = 0) по команде Line. Построить прямую и перемещение границы формата чертежа с помощью команды: Оформление/Основная надпись/Переместить; b) нанесение остальных линий построения главного вида от базовых линий в соответствии с простановкой размеров; c) нанесение линий построения для дополнительных видов.

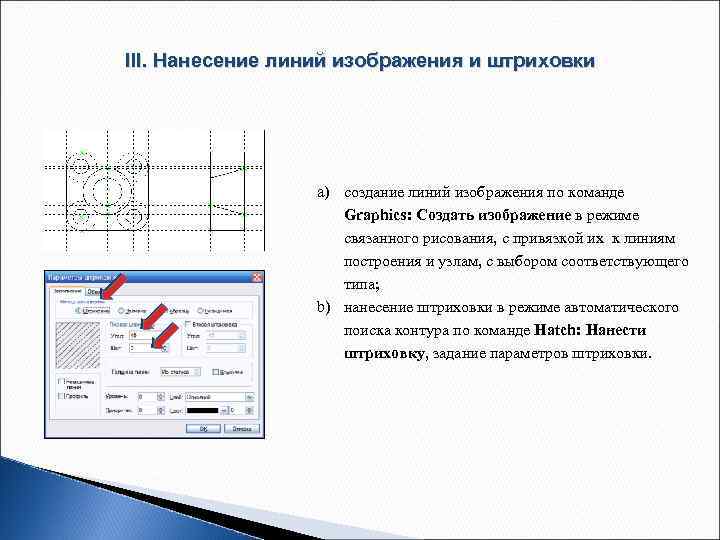

III. Нанесение линий изображения и штриховки a) создание линий изображения по команде Graphics: Создать изображение в режиме связанного рисования, с привязкой их к линиям построения и узлам, с выбором соответствующего типа; b) нанесение штриховки в режиме автоматического поиска контура по команде Hatch: Нанести штриховку, задание параметров штриховки.

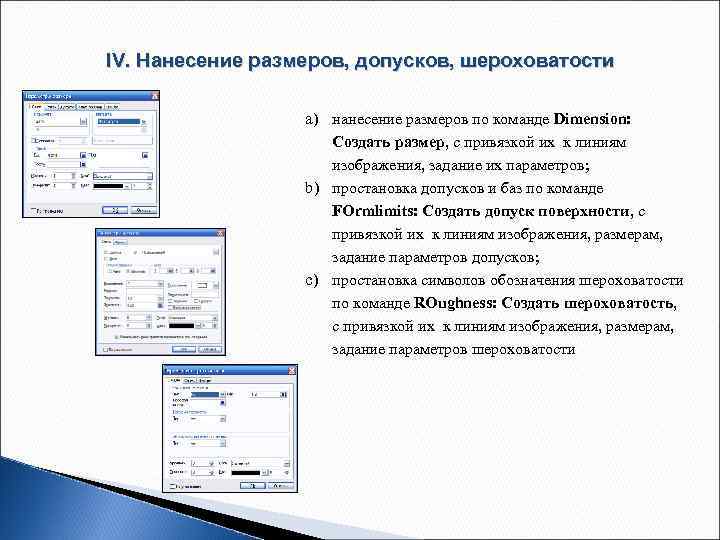

IV. Нанесение размеров, допусков, шероховатости a) нанесение размеров по команде Dimension: Создать размер, с привязкой их к линиям изображения, задание их параметров; b) простановка допусков и баз по команде FOrmlimits: Создать допуск поверхности, с привязкой их к линиям изображения, размерам, задание параметров допусков; c) простановка символов обозначения шероховатости по команде ROughness: Создать шероховатость, с привязкой их к линиям изображения, размерам, задание параметров шероховатости

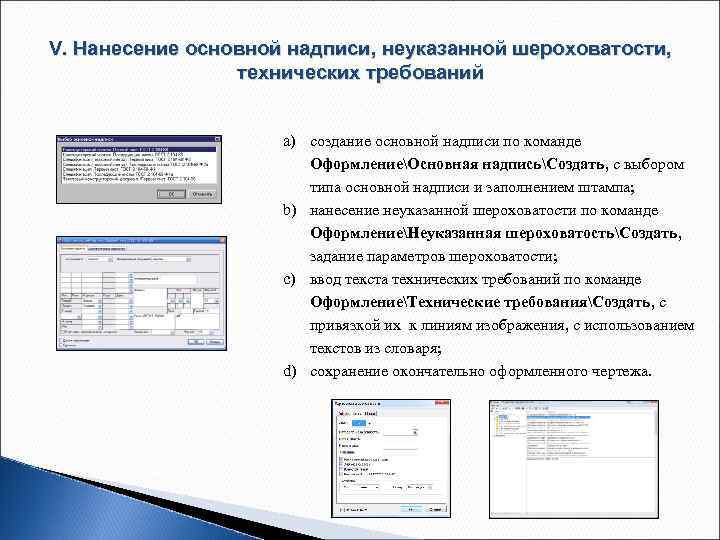

V. Нанесение основной надписи, неуказанной шероховатости, технических требований a) создание основной надписи по команде ОформлениеОсновная надписьСоздать, с выбором типа основной надписи и заполнением штампа; b) нанесение неуказанной шероховатости по команде ОформлениеНеуказанная шероховатостьСоздать, задание параметров шероховатости; c) ввод текста технических требований по команде ОформлениеТехнические требованияСоздать, с привязкой их к линиям изображения, с использованием текстов из словаря; d) сохранение окончательно оформленного чертежа.
