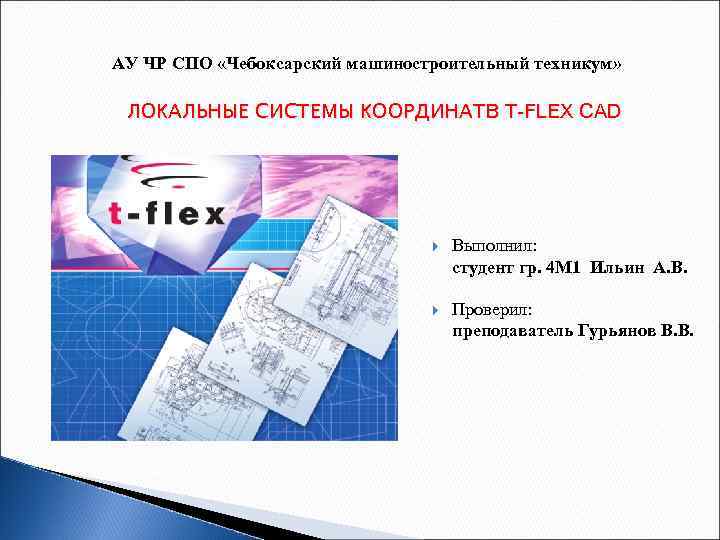

АУ ЧР СПО «Чебоксарский машиностроительный техникум» ЛОКАЛЬНЫЕ СИСТЕМЫ КООРДИНАТВ T-FLEX CAD Выполнил: студент гр. 4 М 1 Ильин А. В. Проверил: преподаватель Гурьянов В. В.
I. Определение начала координат ЛСК Начало координат определяется 3 D ЛСК точкой. В выбранной 3 D точке создаётся ЛСК, ориентация осей которой (X’, Y’, Z’ на рисунке) совпадает с ориентацией осей глобальной системы координат.

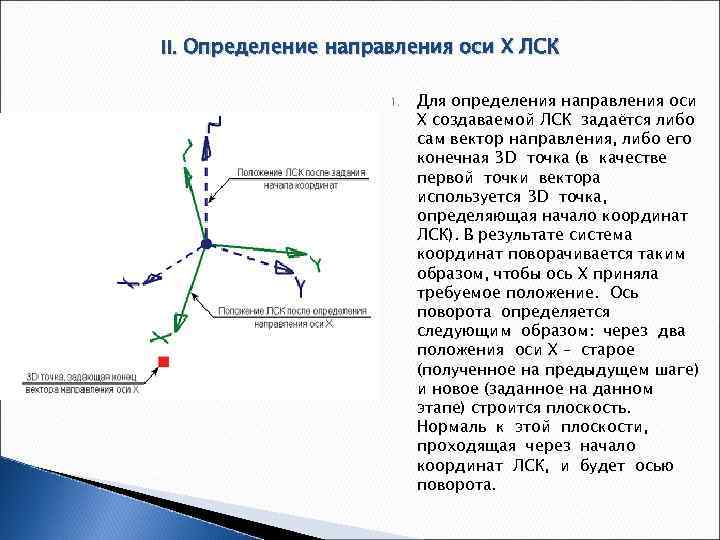

II. Определение направления оси X ЛСК 1. Для определения направления оси X создаваемой ЛСК задаётся либо сам вектор направления, либо его конечная 3 D точка (в качестве первой точки вектора используется 3 D точка, определяющая начало координат ЛСК). В результате система координат поворачивается таким образом, чтобы ось X приняла требуемое положение. Ось поворота определяется следующим образом: через два положения оси X – старое (полученное на предыдущем шаге) и новое (заданное на данном этапе) строится плоскость. Нормаль к этой плоскости, проходящая через начало координат ЛСК, и будет осью поворота.

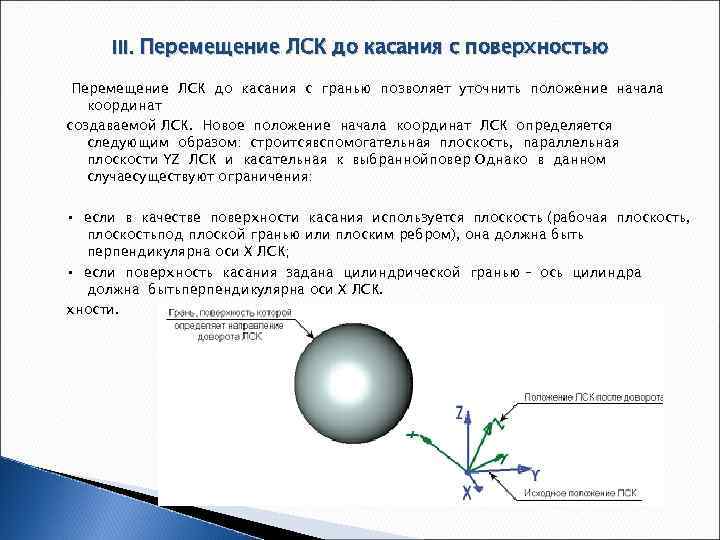

III. Перемещение ЛСК до касания с поверхностью Перемещение ЛСК до касания с гранью позволяет уточнить положение начала координат создаваемой ЛСК. Новое положение начала координат ЛСК определяется следующим образом: строитсявспомогательная плоскость, параллельная плоскости YZ ЛСК и касательная к выбраннойповер Однако в данном случаесуществуют ограничения: • если в качестве поверхности касания используется плоскость (рабочая плоскость, плоскостьпод плоской гранью или плоским ребром), она должна быть перпендикулярна оси X ЛСК; • если поверхность касания задана цилиндрической гранью – ось цилиндра должна бытьперпендикулярна оси X ЛСК. хности.

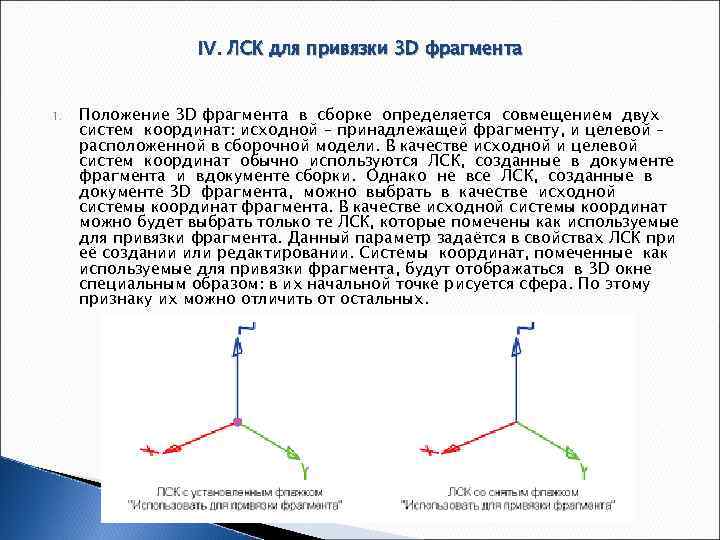

IV. ЛСК для привязки 3 D фрагмента 1. Положение 3 D фрагмента в сборке определяется совмещением двух систем координат: исходной – принадлежащей фрагменту, и целевой – расположенной в сборочной модели. В качестве исходной и целевой систем координат обычно используются ЛСК, созданные в документе фрагмента и вдокументе сборки. Однако не все ЛСК, созданные в документе 3 D фрагмента, можно выбрать в качестве исходной системы координат фрагмента. В качестве исходной системы координат можно будет выбрать только те ЛСК, которые помечены как используемые для привязки фрагмента. Данный параметр задаётся в свойствах ЛСК при её создании или редактировании. Системы координат, помеченные как используемые для привязки фрагмента, будут отображаться в 3 D окне специальным образом: в их начальной точке рисуется сфера. По этому признаку их можно отличить от остальных.

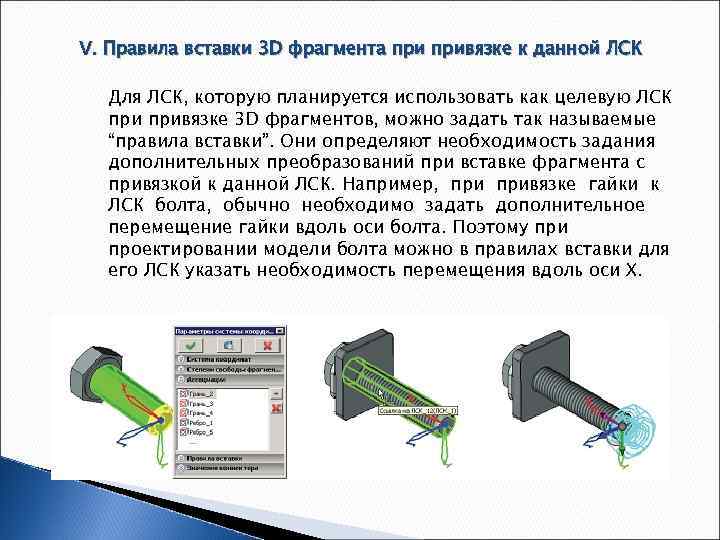

V. Правила вставки 3 D фрагмента привязке к данной ЛСК Для ЛСК, которую планируется использовать как целевую ЛСК привязке 3 D фрагментов, можно задать так называемые “правила вставки”. Они определяют необходимость задания дополнительных преобразований при вставке фрагмента с привязкой к данной ЛСК. Например, привязке гайки к ЛСК болта, обычно необходимо задать дополнительное перемещение гайки вдоль оси болта. Поэтому при проектировании модели болта можно в правилах вставки для его ЛСК указать необходимость перемещения вдоль оси X.
