ATLAS MDT Italia Status report Stato costruzioni

ATLAS MDT Italia Status report • Stato costruzioni e milestones • Rifilature camere • Stato elettronica • Commissioning al CERN M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 M. Livan CSN 1 Roma 6 -04 -2004

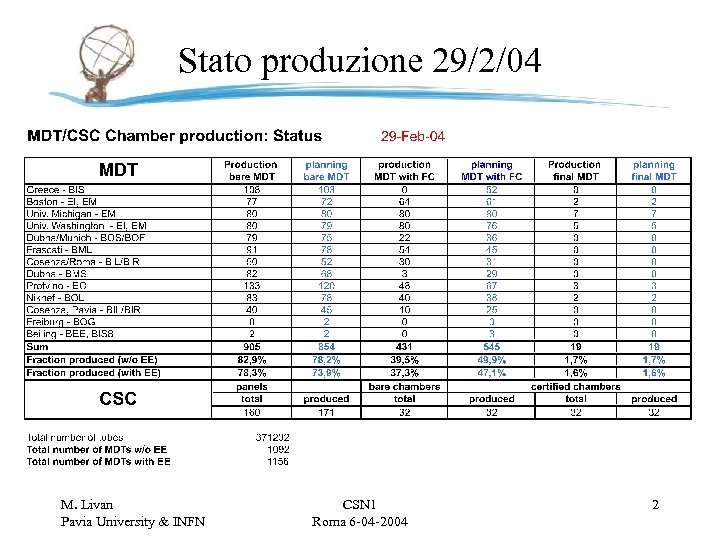

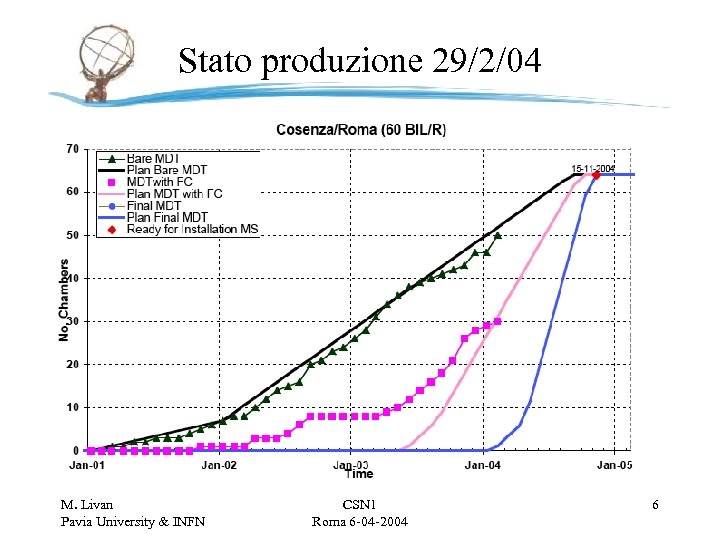

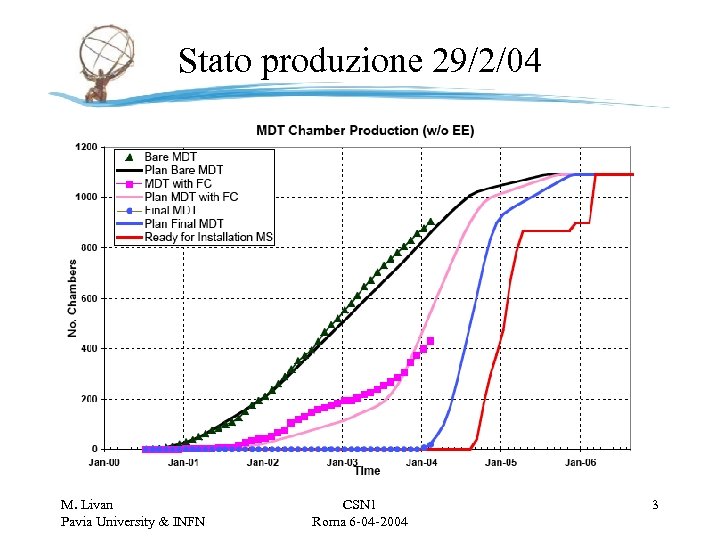

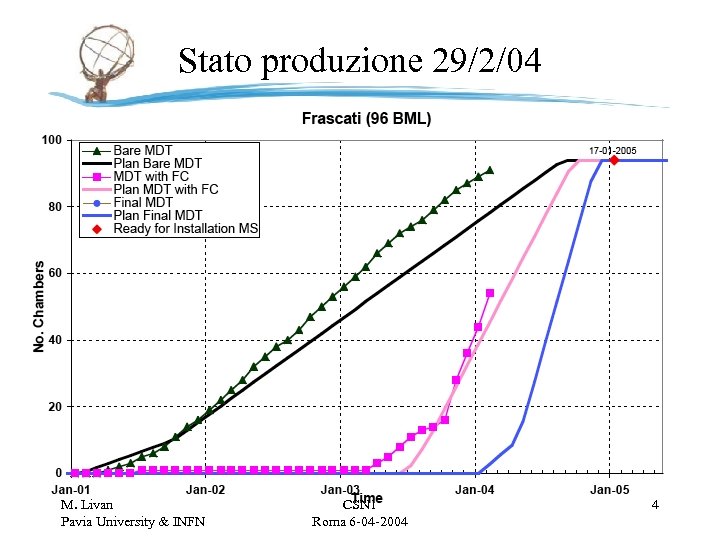

Stato produzione 29/2/04 M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 2

Stato produzione 29/2/04 M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 3

Stato produzione 29/2/04 M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 4

Stato produzione 29/2/04 M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 5

Stato produzione 29/2/04 M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 6

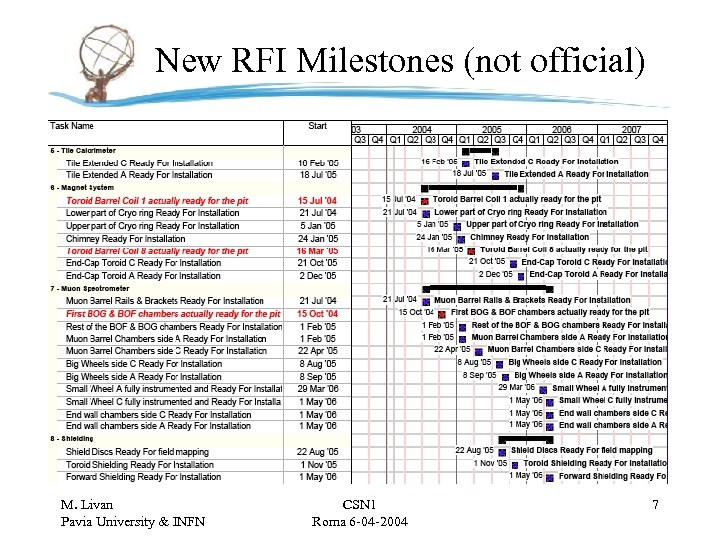

New RFI Milestones (not official) M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 7

BML (FRASCATI) • • Tubi filati 28600 94 Camere assemblate 2 Camere da assemblare 16 Camere con servizi 60 Camere certificate (gas) Fine filatura Fine assemblaggio M. Livan Pavia University & INFN Mancano spares 2 spares Aprile 2004 (serie) CSN 1 Roma 6 -04 -2004 8

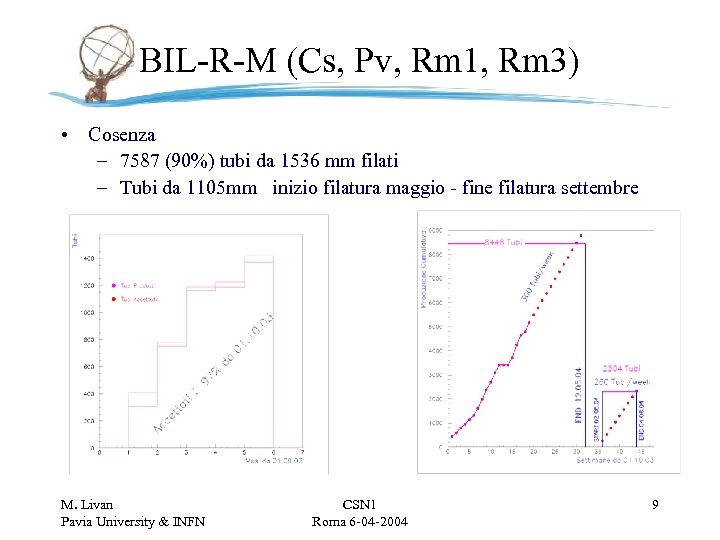

BIL-R-M (Cs, Pv, Rm 1, Rm 3) • Cosenza – 7587 (90%) tubi da 1536 mm filati – Tubi da 1105 mm inizio filatura maggio - fine filatura settembre M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 9

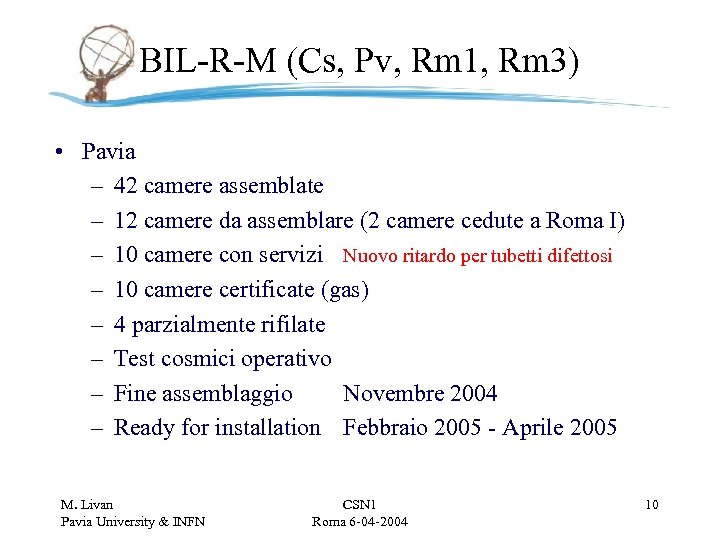

BIL-R-M (Cs, Pv, Rm 1, Rm 3) • Pavia – 42 camere assemblate – 12 camere da assemblare (2 camere cedute a Roma I) – 10 camere con servizi Nuovo ritardo per tubetti difettosi – 10 camere certificate (gas) – 4 parzialmente rifilate – Test cosmici operativo – Fine assemblaggio Novembre 2004 – Ready for installation Febbraio 2005 - Aprile 2005 M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 10

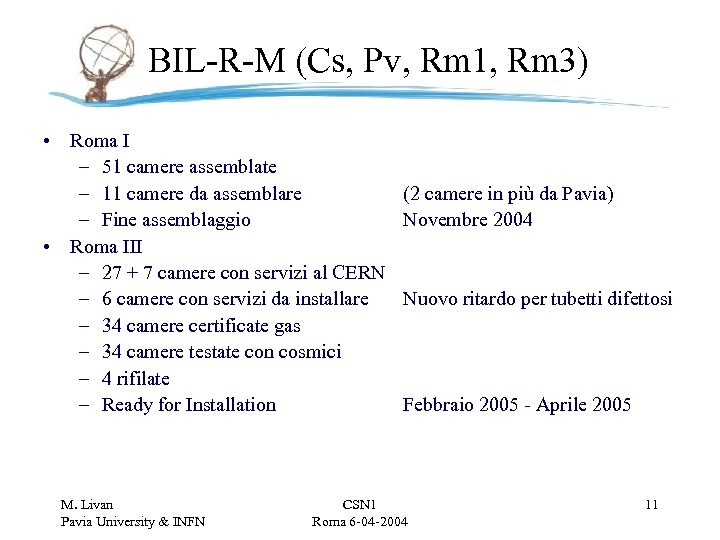

BIL-R-M (Cs, Pv, Rm 1, Rm 3) • Roma I – 51 camere assemblate – 11 camere da assemblare – Fine assemblaggio • Roma III – 27 + 7 camere con servizi al CERN – 6 camere con servizi da installare – 34 camere certificate gas – 34 camere testate con cosmici – 4 rifilate – Ready for Installation M. Livan Pavia University & INFN (2 camere in più da Pavia) Novembre 2004 Nuovo ritardo per tubetti difettosi Febbraio 2005 - Aprile 2005 CSN 1 Roma 6 -04 -2004 11

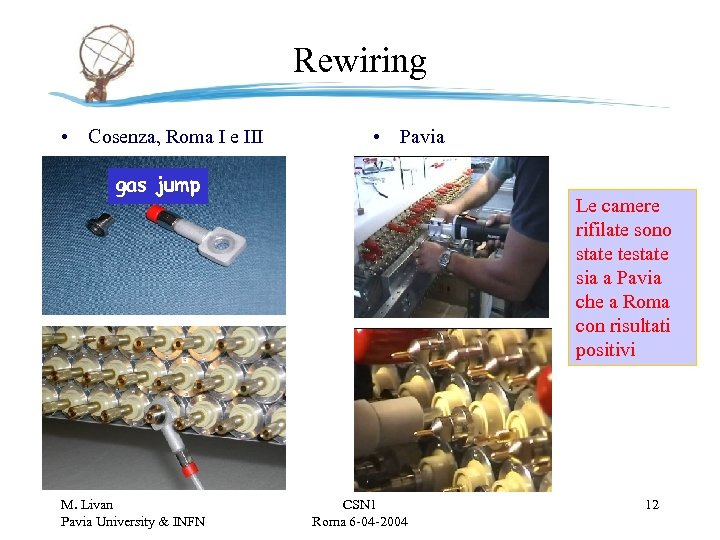

Rewiring • Cosenza, Roma I e III • Pavia gas jump M. Livan Pavia University & INFN Le camere rifilate sono state testate sia a Pavia che a Roma con risultati positivi CSN 1 Roma 6 -04 -2004 12

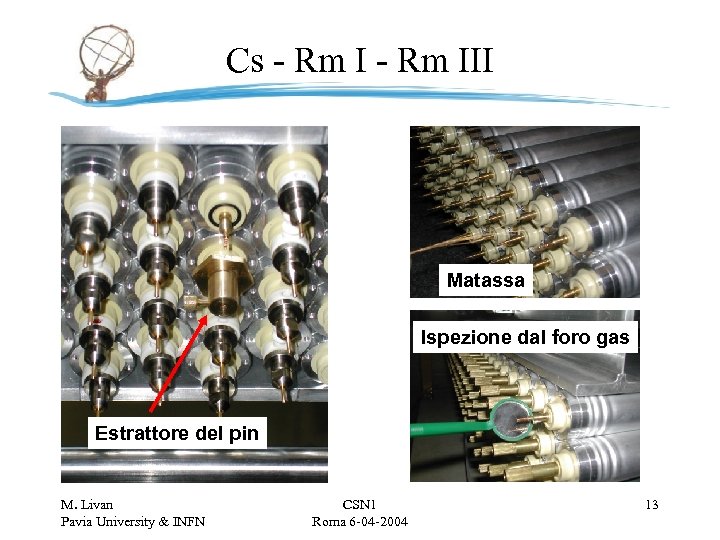

Cs - Rm III Matassa Ispezione dal foro gas Estrattore del pin M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 13

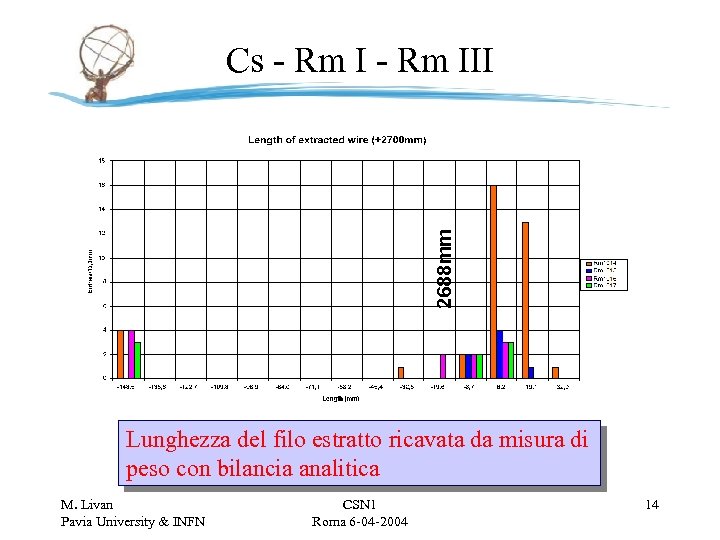

2688 mm Cs - Rm III Lunghezza del filo estratto ricavata da misura di peso con bilancia analitica M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 14

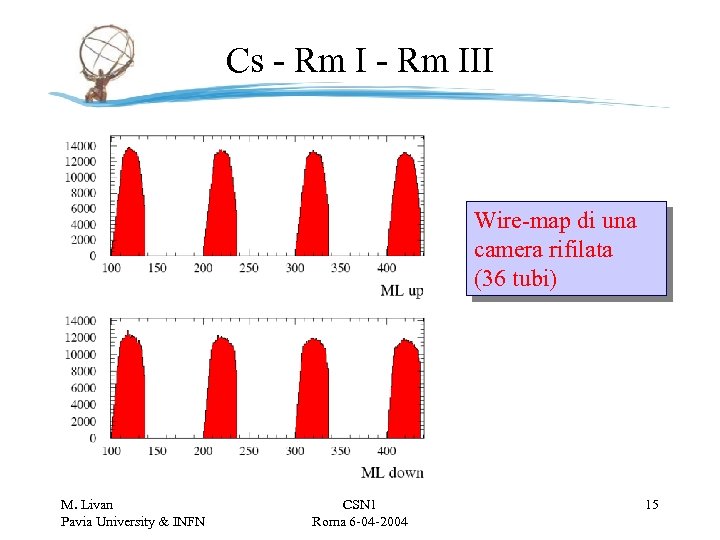

Cs - Rm III Wire-map di una camera rifilata (36 tubi) M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 15

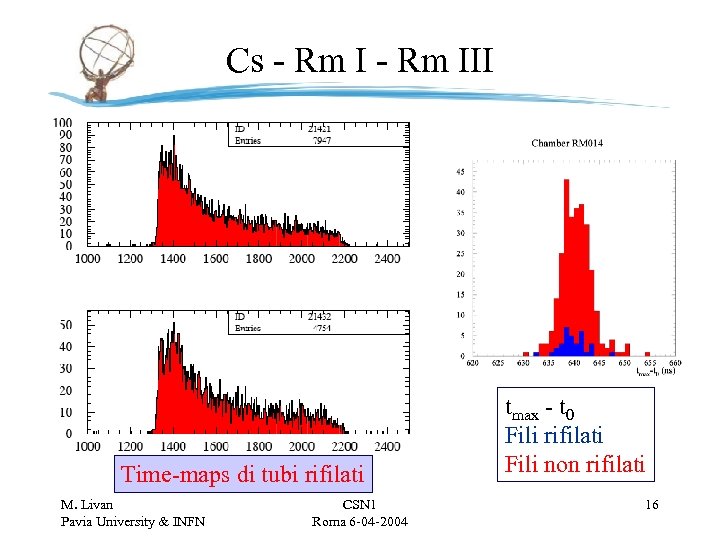

Cs - Rm III Time-maps di tubi rifilati M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 tmax - t 0 Fili rifilati Fili non rifilati 16

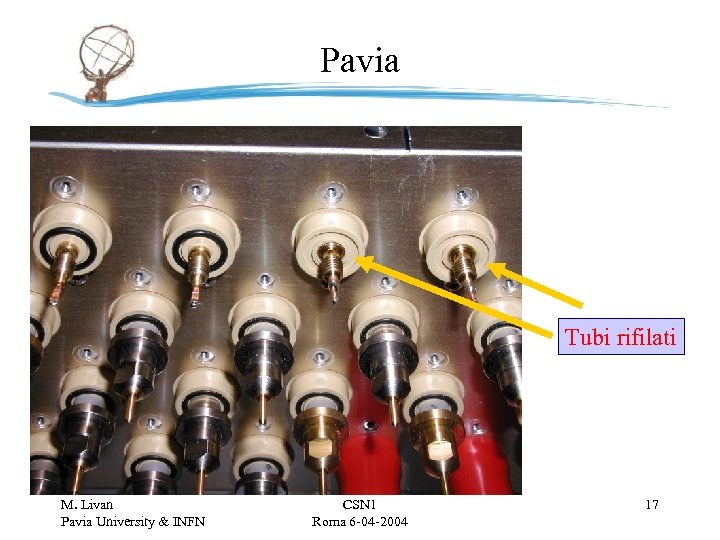

Pavia Tubi rifilati M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 17

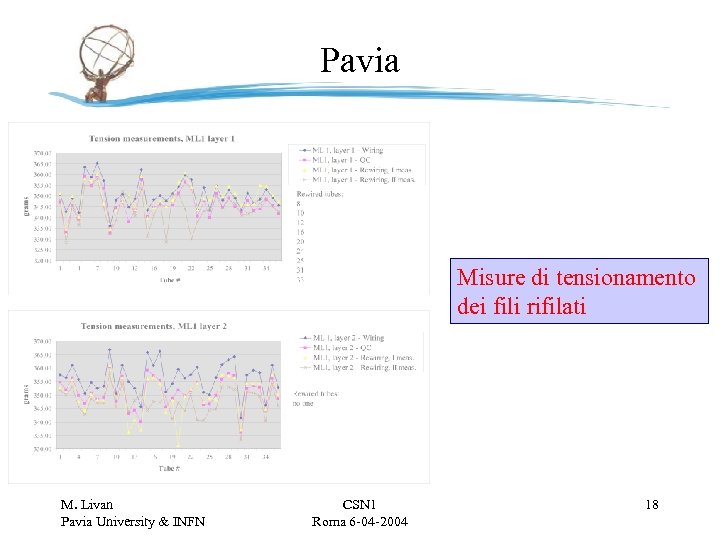

Pavia Misure di tensionamento dei fili rifilati M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 18

Pavia PAV 008: 32 tubi rifilati Prima di Natale 3 tubi rifilati Noise 100 k. HZ M. Livan Pavia University & INFN Dopo Natale 1 solo tubo con noise 100 k. HZ CSN 1 Roma 6 -04 -2004 Dopo cura con tensione inversa 19

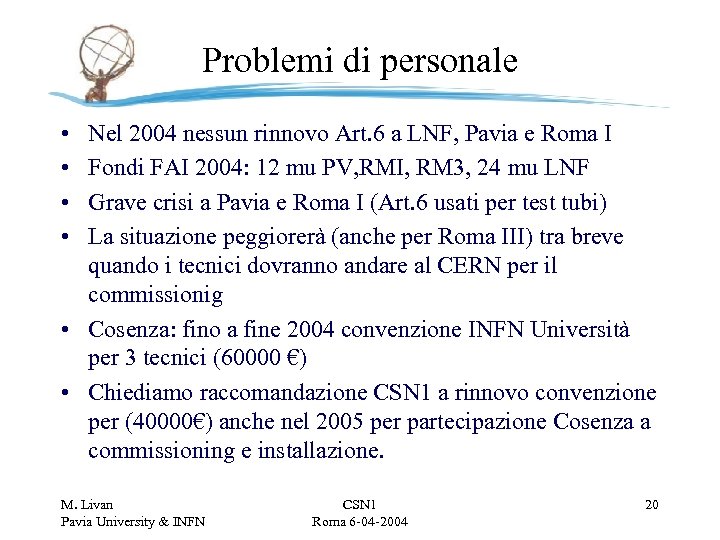

Problemi di personale • • Nel 2004 nessun rinnovo Art. 6 a LNF, Pavia e Roma I Fondi FAI 2004: 12 mu PV, RMI, RM 3, 24 mu LNF Grave crisi a Pavia e Roma I (Art. 6 usati per test tubi) La situazione peggiorerà (anche per Roma III) tra breve quando i tecnici dovranno andare al CERN per il commissionig • Cosenza: fino a fine 2004 convenzione INFN Università per 3 tecnici (60000 €) • Chiediamo raccomandazione CSN 1 a rinnovo convenzione per (40000€) anche nel 2005 per partecipazione Cosenza a commissioning e installazione. M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 20

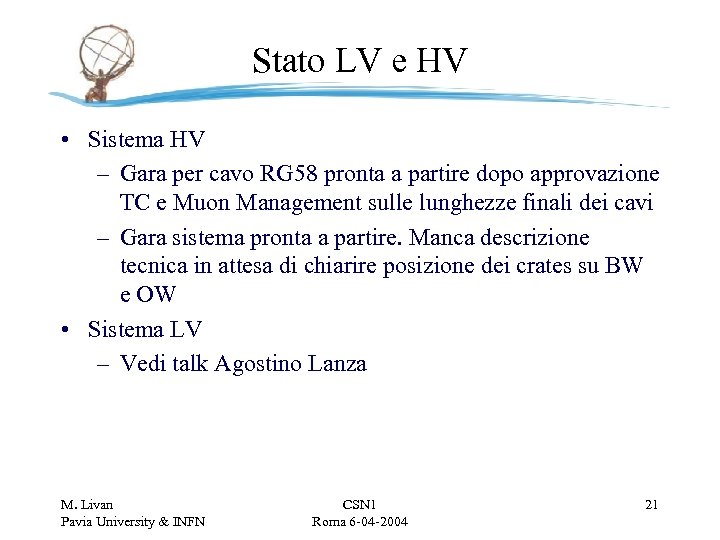

Stato LV e HV • Sistema HV – Gara per cavo RG 58 pronta a partire dopo approvazione TC e Muon Management sulle lunghezze finali dei cavi – Gara sistema pronta a partire. Manca descrizione tecnica in attesa di chiarire posizione dei crates su BW e OW • Sistema LV – Vedi talk Agostino Lanza M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 21

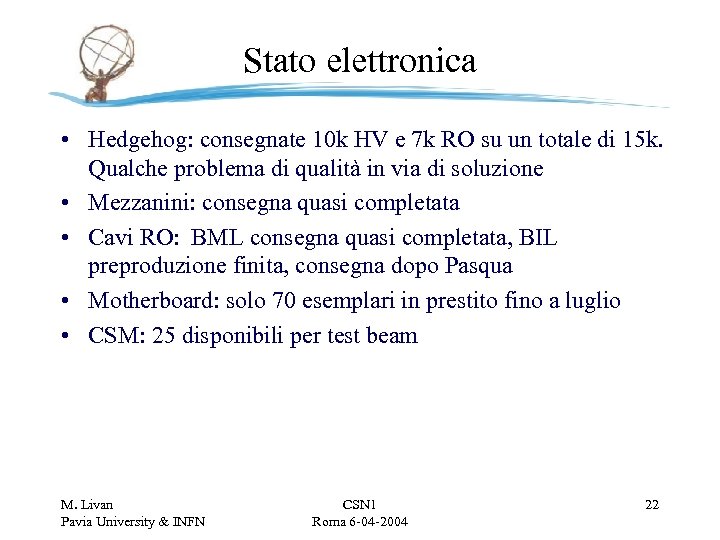

Stato elettronica • Hedgehog: consegnate 10 k HV e 7 k RO su un totale di 15 k. Qualche problema di qualità in via di soluzione • Mezzanini: consegna quasi completata • Cavi RO: BML consegna quasi completata, BIL preproduzione finita, consegna dopo Pasqua • Motherboard: solo 70 esemplari in prestito fino a luglio • CSM: 25 disponibili per test beam M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 22

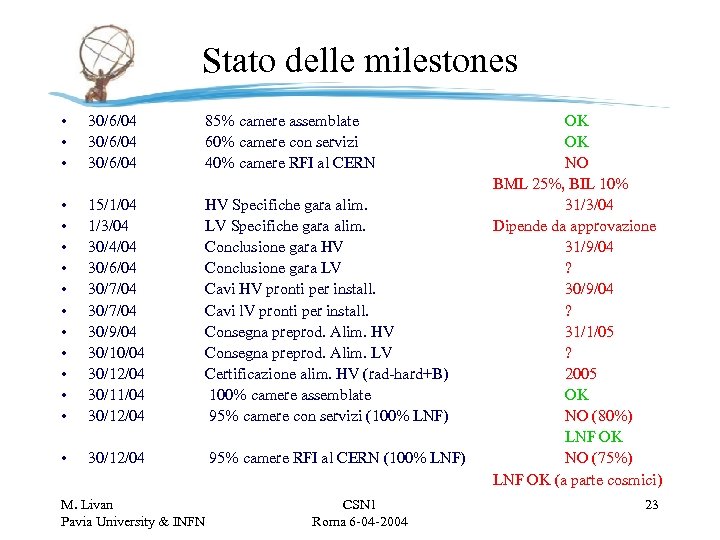

Stato delle milestones • • • 30/6/04 85% camere assemblate 60% camere con servizi 40% camere RFI al CERN • • • 15/1/04 1/3/04 30/4/04 30/6/04 30/7/04 30/9/04 30/10/04 30/12/04 30/11/04 30/12/04 HV Specifiche gara alim. LV Specifiche gara alim. Conclusione gara HV Conclusione gara LV Cavi HV pronti per install. Cavi l. V pronti per install. Consegna preprod. Alim. HV Consegna preprod. Alim. LV Certificazione alim. HV (rad-hard+B) 100% camere assemblate 95% camere con servizi (100% LNF) • 30/12/04 95% camere RFI al CERN (100% LNF) M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 OK OK NO BML 25%, BIL 10% 31/3/04 Dipende da approvazione 31/9/04 ? 30/9/04 ? 31/1/05 ? 2005 OK NO (80%) LNF OK NO (75%) LNF OK (a parte cosmici) 23

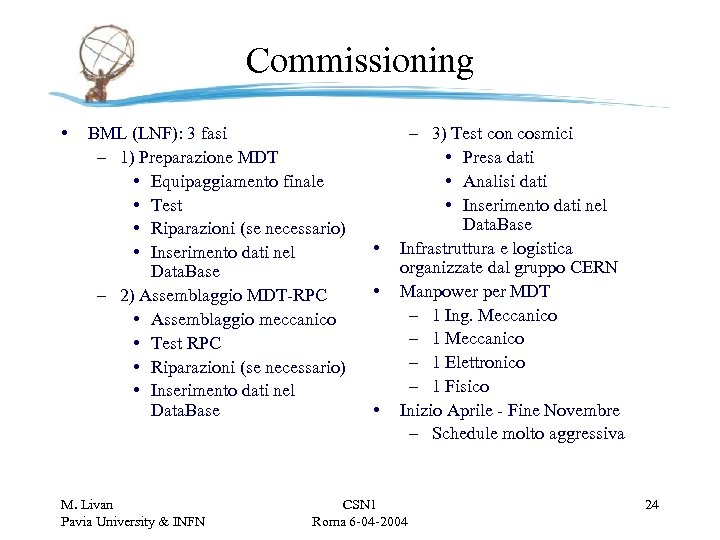

Commissioning • BML (LNF): 3 fasi – 1) Preparazione MDT • Equipaggiamento finale • Test • Riparazioni (se necessario) • Inserimento dati nel Data. Base – 2) Assemblaggio MDT-RPC • Assemblaggio meccanico • Test RPC • Riparazioni (se necessario) • Inserimento dati nel Data. Base M. Livan Pavia University & INFN • • • – 3) Test con cosmici • Presa dati • Analisi dati • Inserimento dati nel Data. Base Infrastruttura e logistica organizzate dal gruppo CERN Manpower per MDT – 1 Ing. Meccanico – 1 Elettronico – 1 Fisico Inizio Aprile - Fine Novembre – Schedule molto aggressiva CSN 1 Roma 6 -04 -2004 24

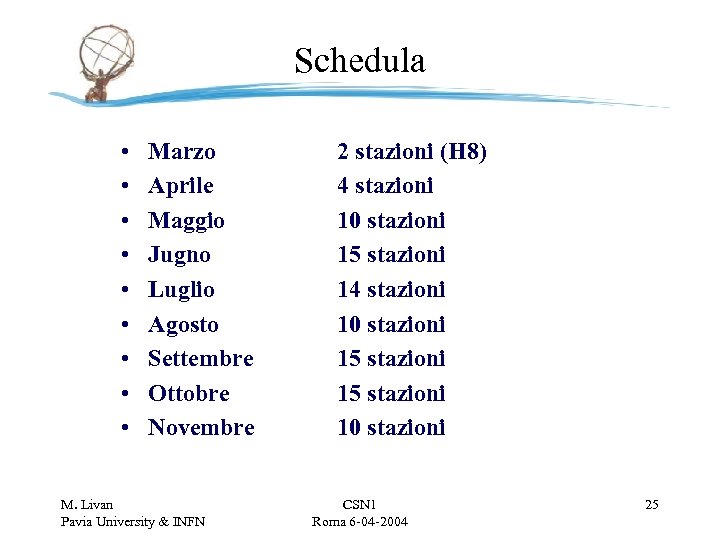

Schedula • • • Marzo Aprile Maggio Jugno Luglio Agosto Settembre Ottobre Novembre M. Livan Pavia University & INFN 2 stazioni (H 8) 4 stazioni 10 stazioni 15 stazioni 10 stazioni CSN 1 Roma 6 -04 -2004 25

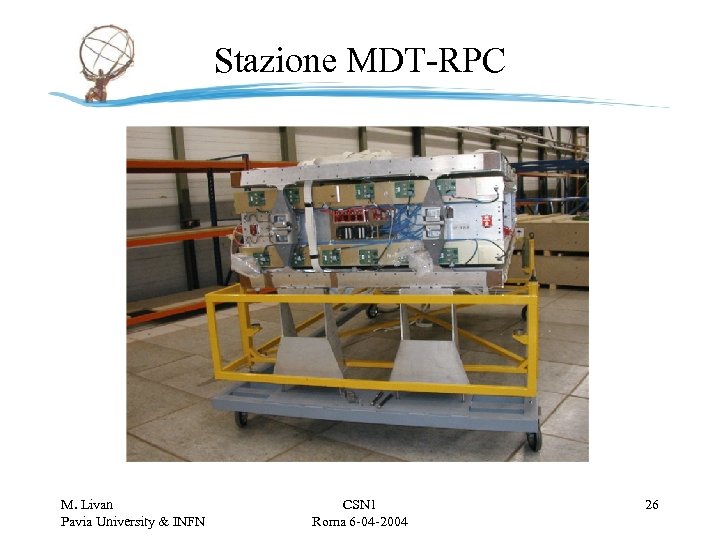

Stazione MDT-RPC M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 26

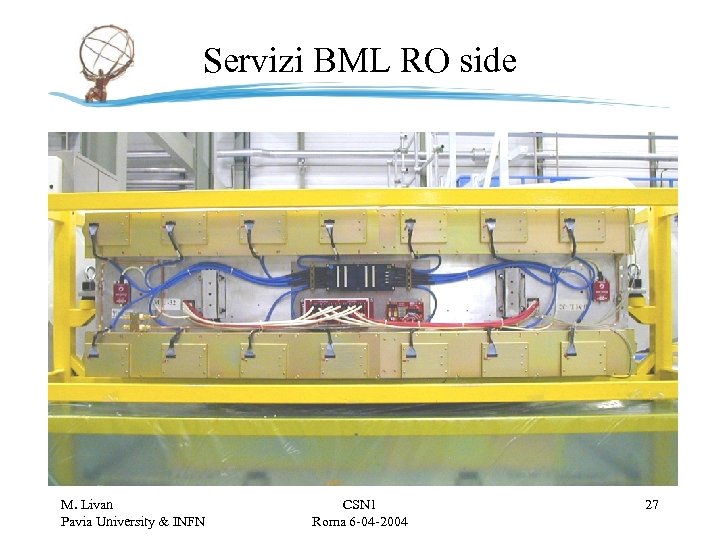

Servizi BML RO side M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 27

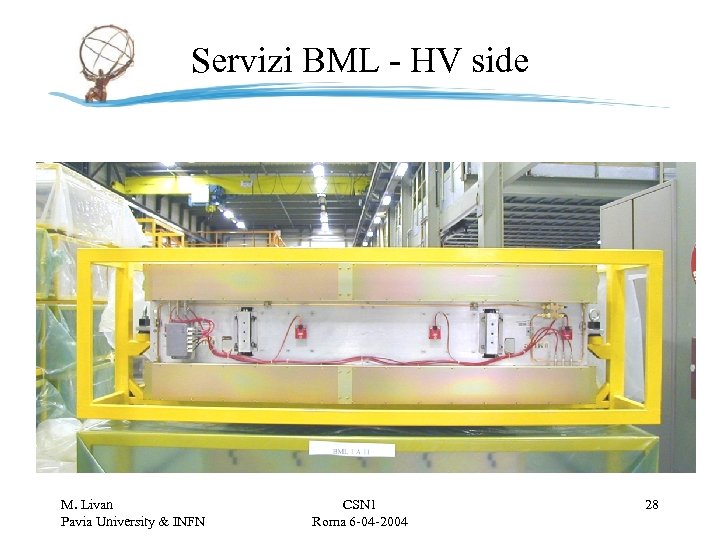

Servizi BML - HV side M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 28

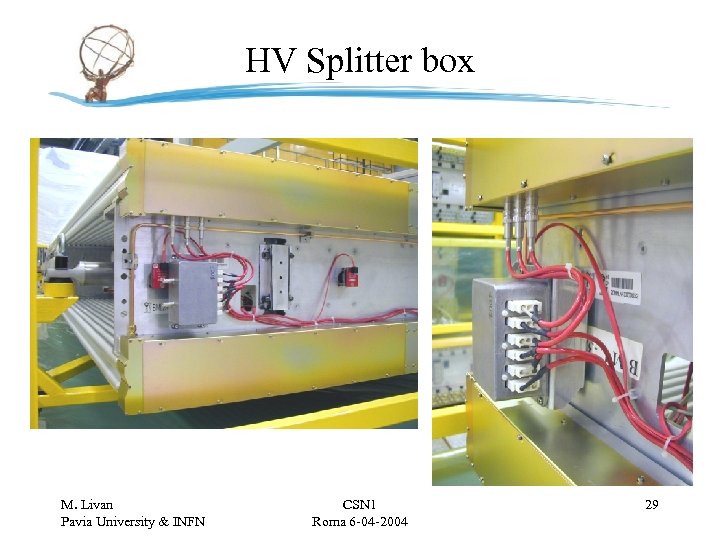

HV Splitter box M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 29

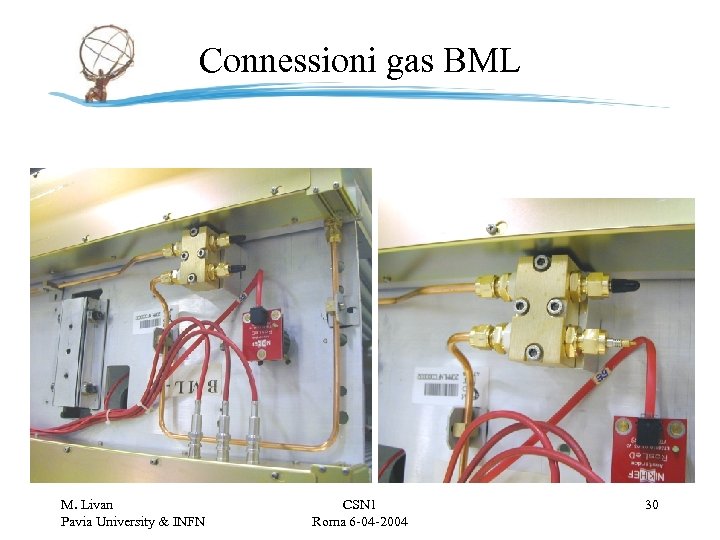

Connessioni gas BML M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 30

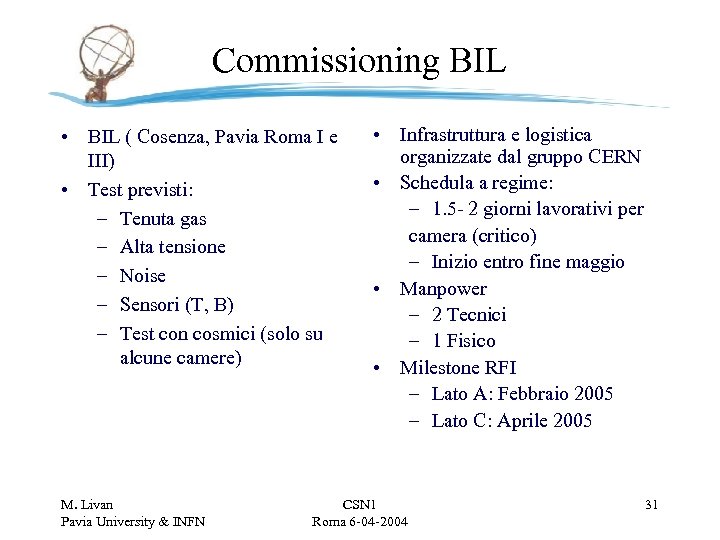

Commissioning BIL • BIL ( Cosenza, Pavia Roma I e III) • Test previsti: – Tenuta gas – Alta tensione – Noise – Sensori (T, B) – Test con cosmici (solo su alcune camere) M. Livan Pavia University & INFN • Infrastruttura e logistica organizzate dal gruppo CERN • Schedula a regime: – 1. 5 - 2 giorni lavorativi per camera (critico) – Inizio entro fine maggio • Manpower – 2 Tecnici – 1 Fisico • Milestone RFI – Lato A: Febbraio 2005 – Lato C: Aprile 2005 CSN 1 Roma 6 -04 -2004 31

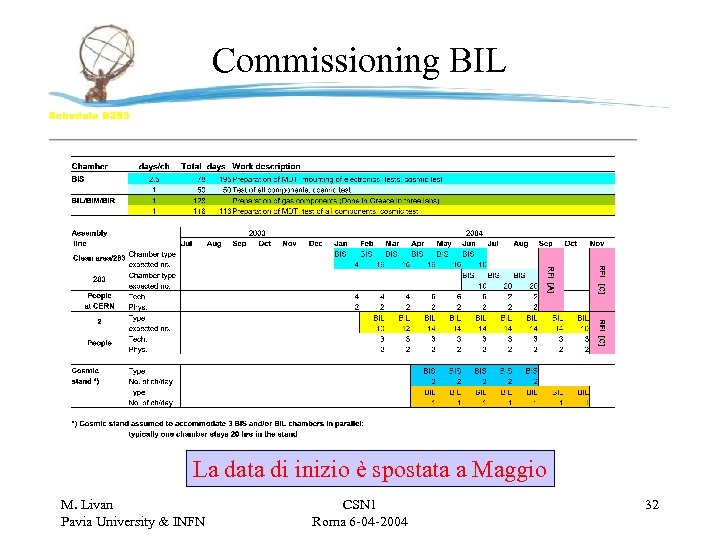

Commissioning BIL La data di inizio è spostata a Maggio M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 32

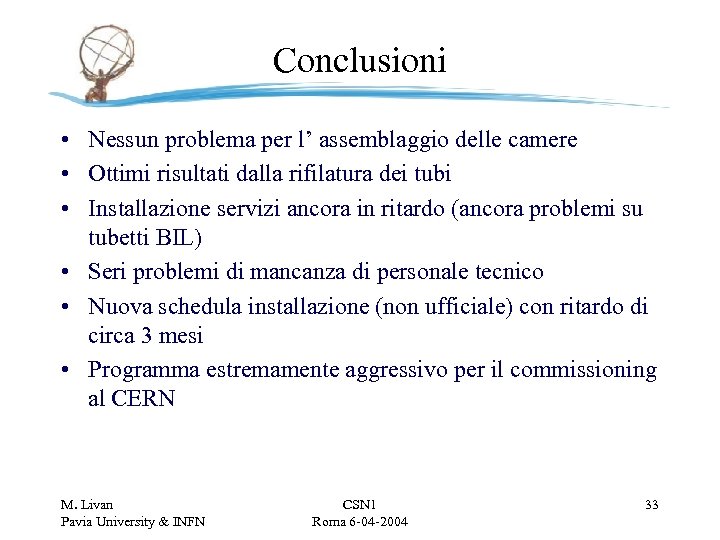

Conclusioni • Nessun problema per l’ assemblaggio delle camere • Ottimi risultati dalla rifilatura dei tubi • Installazione servizi ancora in ritardo (ancora problemi su tubetti BIL) • Seri problemi di mancanza di personale tecnico • Nuova schedula installazione (non ufficiale) con ritardo di circa 3 mesi • Programma estremamente aggressivo per il commissioning al CERN M. Livan Pavia University & INFN CSN 1 Roma 6 -04 -2004 33
