АТЛАС ДИАГРАММ АТЛАС ДИАГРАММ

Диаграмма состояния воды Диаграмма состояния серы Кривые охлаждения Диаграммы кипения Диаграммы расслоения Диаграммы плавкости Диаграмма состояния воды Диаграмма состояния серы Кривые охлаждения Диаграммы кипения Диаграммы расслоения Диаграммы плавкости ВЫХОД Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ОДНОКОМПОНЕНТНЫЕ СИСТЕМЫ Рис. 1. Диаграмма состояния воды Кемеровский технологический институт пищевой промышленности Атлас диаграмм ОДНОКОМПОНЕНТНЫЕ СИСТЕМЫ Рис. 1. Диаграмма состояния воды Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ОДНОКОМПОНЕНТНЫЕ СИСТЕМЫ Рис. 2. Диаграмма состояния серы Кемеровский технологический институт пищевой промышленности Атлас диаграмм ОДНОКОМПОНЕНТНЫЕ СИСТЕМЫ Рис. 2. Диаграмма состояния серы Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

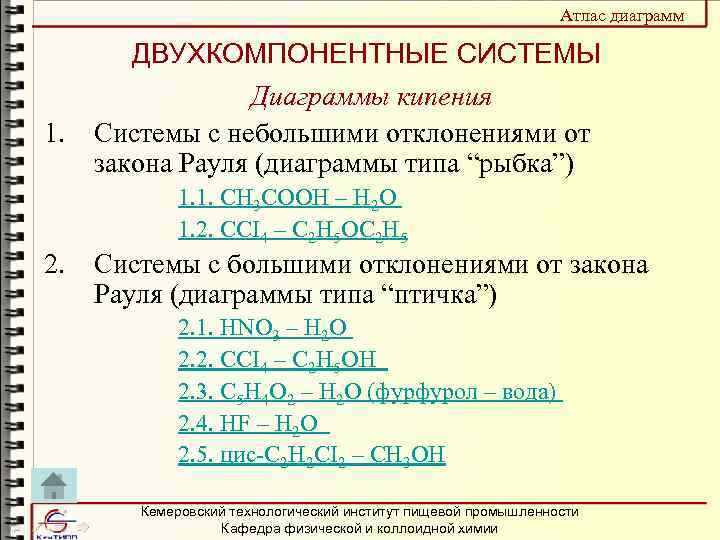

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ 1. Диаграммы кипения Системы с небольшими отклонениями от закона Рауля Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ 1. Диаграммы кипения Системы с небольшими отклонениями от закона Рауля (диаграммы типа “рыбка”) 1. 1. СH 3 COOH – H 2 O 1. 2. CCI 4 – C 2 H 5 OC 2 H 5 2. Системы с большими отклонениями от закона Рауля (диаграммы типа “птичка”) 2. 1. HNO 3 – H 2 O 2. 2. CCI 4 – C 2 H 5 OH 2. 3. C 5 H 4 O 2 – H 2 O (фурфурол – вода) 2. 4. HF – H 2 O 2. 5. цис-C 2 H 2 CI 2 – CH 3 OH Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы кипения Рис. 3. Диаграмма системы Н 2 О – Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы кипения Рис. 3. Диаграмма системы Н 2 О – СН 3 СООН Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы кипения Рис. 4. ССI 4 – C 2 H Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы кипения Рис. 4. ССI 4 – C 2 H 5 OC 2 H 5 Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы кипения Рис. 5. HNO 3 – H 2 O Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы кипения Рис. 5. HNO 3 – H 2 O Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы кипения Рис. 6. ССI 4 – C 2 H Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы кипения Рис. 6. ССI 4 – C 2 H 5 OH Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы кипения Рис. 7. С 5 H 4 O 2 Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы кипения Рис. 7. С 5 H 4 O 2 – H 2 O (фурфурол - вода) Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы кипения Рис. 8. HF – H 2 O Кемеровский Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы кипения Рис. 8. HF – H 2 O Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы кипения Рис. 9. Цис – C 2 H 2 Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы кипения Рис. 9. Цис – C 2 H 2 CI 2 – СH 3 OH Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

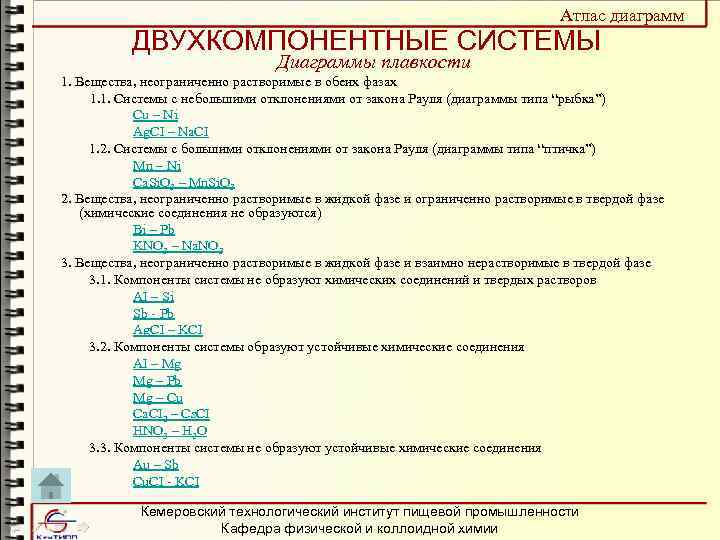

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ Диаграммы плавкости 1. Вещества, неограниченно растворимые в обеих фазах 1. Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ Диаграммы плавкости 1. Вещества, неограниченно растворимые в обеих фазах 1. 1. Системы с небольшими отклонениями от закона Рауля (диаграммы типа “рыбка”) Сu – Ni Ag. CI – Na. CI 1. 2. Системы с большими отклонениями от закона Рауля (диаграммы типа “птичка”) Mn – Ni Ca. Si. O 3 – Mn. Si. O 3 2. Вещества, неограниченно растворимые в жидкой фазе и ограниченно растворимые в твердой фазе (химические соединения не образуются) Bi – Pb KNO 3 – Na. NO 3 3. Вещества, неограниченно растворимые в жидкой фазе и взаимно нерастворимые в твердой фазе 3. 1. Компоненты системы не образуют химических соединений и твердых растворов AI – Si Sb - Pb Ag. CI – KCI 3. 2. Компоненты системы образуют устойчивые химические соединения AI – Mg Mg – Pb Mg – Cu Ca. CI 2 – Cs. CI HNO 3 – H 2 O 3. 3. Компоненты системы не образуют устойчивые химические соединения Au – Sb Cu. CI - KCI Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 10. Cu – Ni Кемеровский технологический институт Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 10. Cu – Ni Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 11. Ag. CI – Na. CI Кемеровский Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 11. Ag. CI – Na. CI Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 12. Mn - Ni Кемеровский технологический институт Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 12. Mn - Ni Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 13. Сa. Si. O 3 - Mn. Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 13. Сa. Si. O 3 - Mn. Si. O 3 Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 14. Bi – Pb Кемеровский технологический институт Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 14. Bi – Pb Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 15. KNO 3 – Na. NO 3 Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 15. KNO 3 – Na. NO 3 Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 16. AI – Si Кемеровский технологический институт Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 16. AI – Si Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

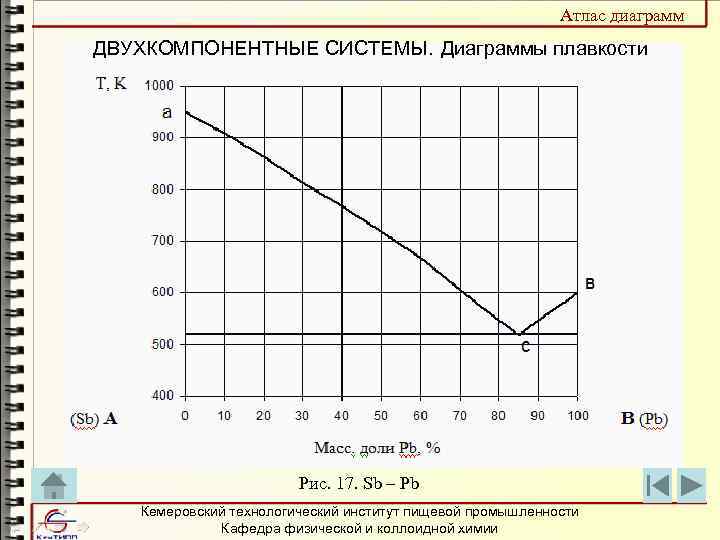

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 17. Sb – Pb Кемеровский технологический институт Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 17. Sb – Pb Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

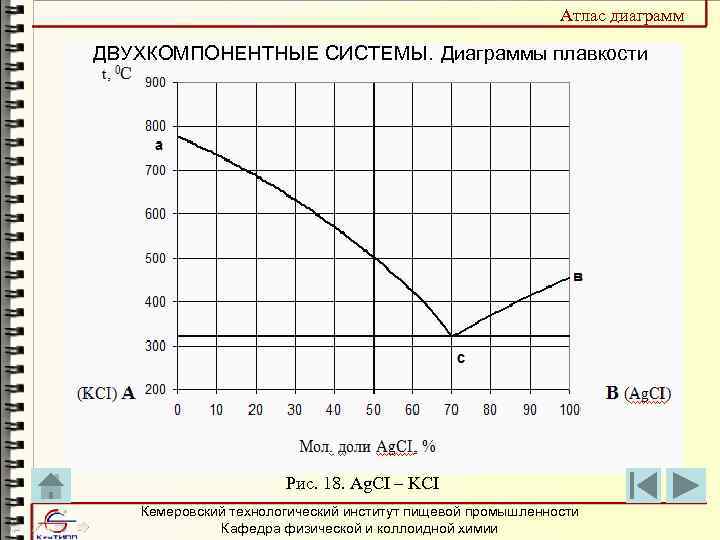

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 18. Ag. CI – KCI Кемеровский технологический Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 18. Ag. CI – KCI Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 19. AI – Mg Кемеровский технологический институт Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 19. AI – Mg Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

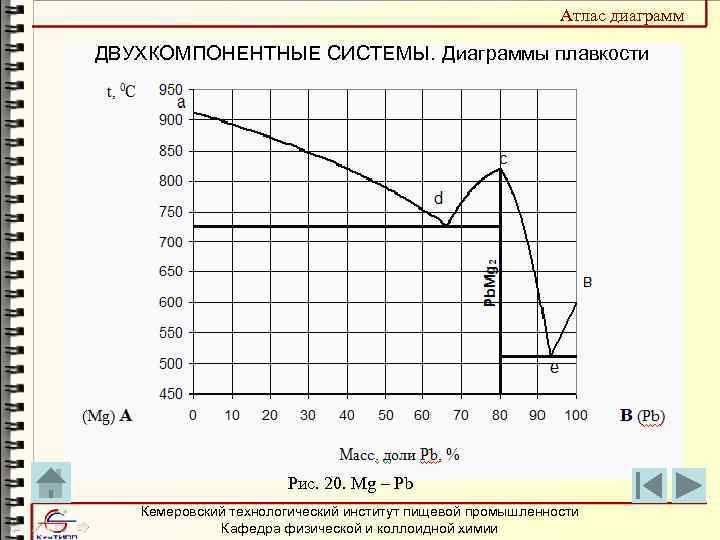

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 20. Mg – Pb Кемеровский технологический институт Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 20. Mg – Pb Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 21. Mg – Cu Кемеровский технологический институт Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 21. Mg – Cu Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 22. Ca. CI 2 – Cs. CI Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 22. Ca. CI 2 – Cs. CI Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 23. HNO 3 – H 2 O Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 23. HNO 3 – H 2 O Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

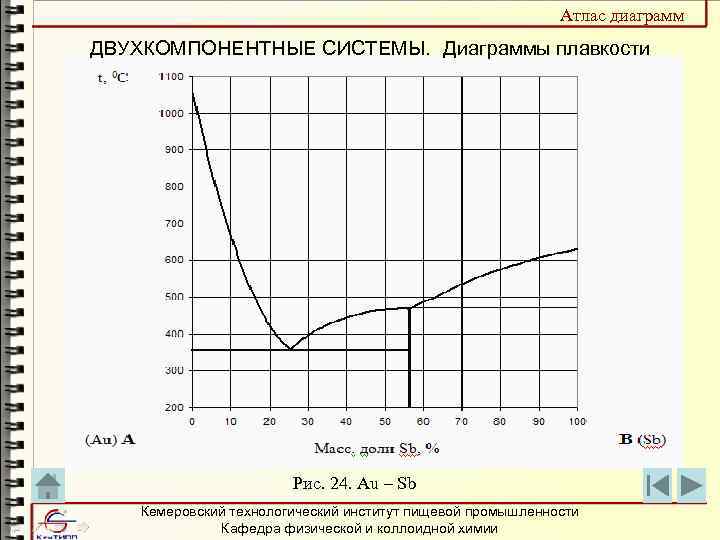

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 24. Au – Sb Кемеровский технологический институт Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 24. Au – Sb Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 25. Сu. CI – KCI Кемеровский технологический Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Диаграммы плавкости Рис. 25. Сu. CI – KCI Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

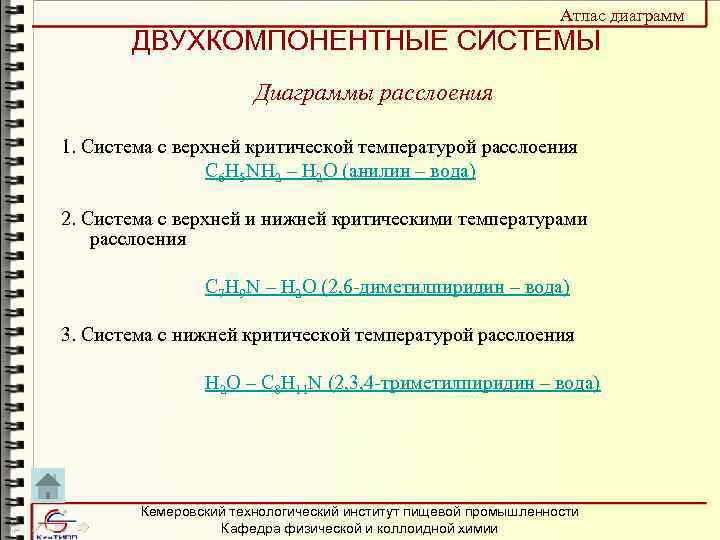

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ Диаграммы расслоения 1. Система с верхней критической температурой расслоения C Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ Диаграммы расслоения 1. Система с верхней критической температурой расслоения C 6 H 5 NH 2 – H 2 O (анилин – вода) 2. Система с верхней и нижней критическими температурами расслоения C 7 H 9 N – H 2 O (2, 6 -диметилпиридин – вода) 3. Система с нижней критической температурой расслоения H 2 O – C 8 H 11 N (2, 3, 4 -триметилпиридин – вода) Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

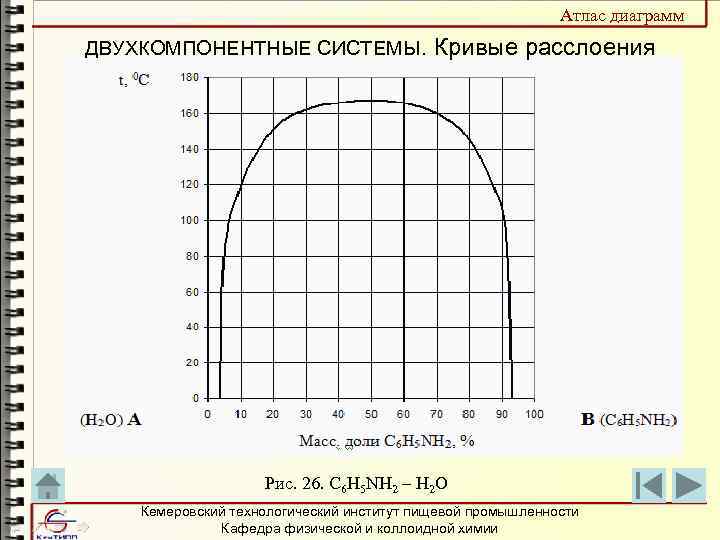

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Кривые расслоения Рис. 26. C 6 H 5 NH 2 Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Кривые расслоения Рис. 26. C 6 H 5 NH 2 – H 2 O Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Кривые расслоения Рис. 27. С 7 H 9 N – Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Кривые расслоения Рис. 27. С 7 H 9 N – H 2 O Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

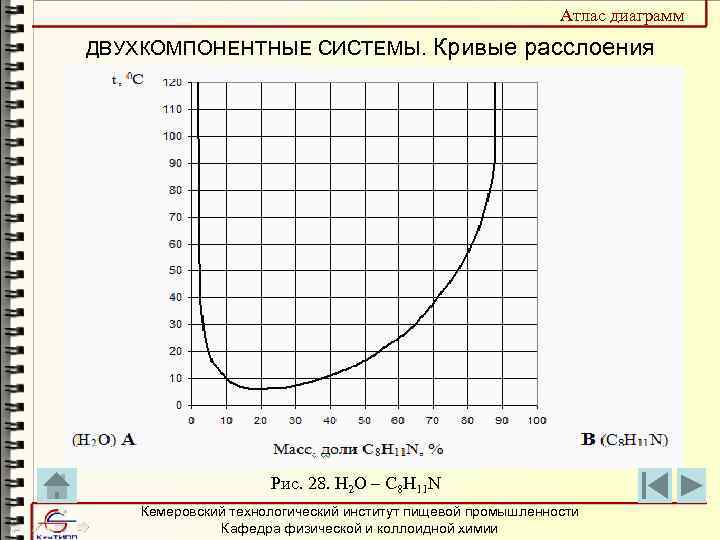

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Кривые расслоения Рис. 28. H 2 O – C 8 Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ. Кривые расслоения Рис. 28. H 2 O – C 8 H 11 N Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

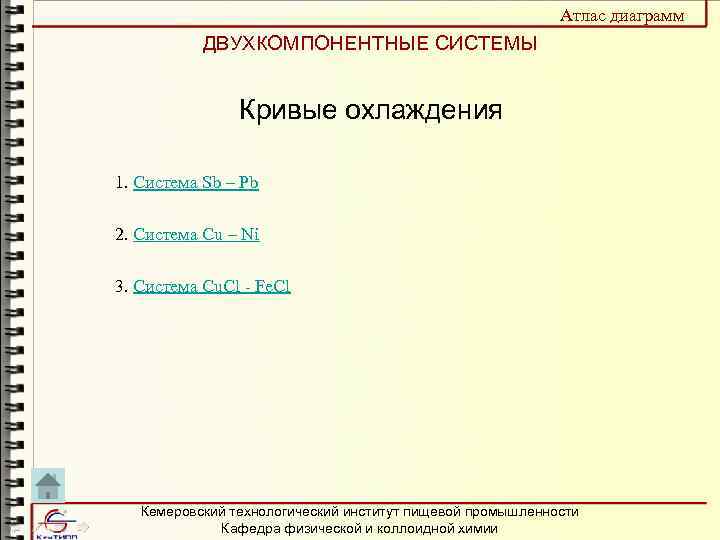

Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ Кривые охлаждения 1. Система Sb – Pb 2. Система Cu Атлас диаграмм ДВУХКОМПОНЕНТНЫЕ СИСТЕМЫ Кривые охлаждения 1. Система Sb – Pb 2. Система Cu – Ni 3. Система Cu. Cl - Fe. Cl Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

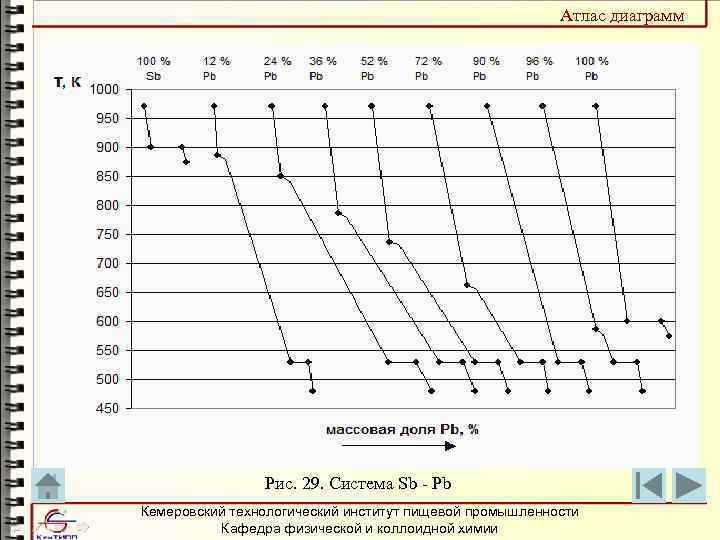

Атлас диаграмм Рис. 29. Система Sb - Pb Кемеровский технологический институт пищевой промышленности Кафедра Атлас диаграмм Рис. 29. Система Sb - Pb Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

Атлас диаграмм Рис. 30. Система Cu - Ni Кемеровский технологический институт пищевой промышленности Кафедра Атлас диаграмм Рис. 30. Система Cu - Ni Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии

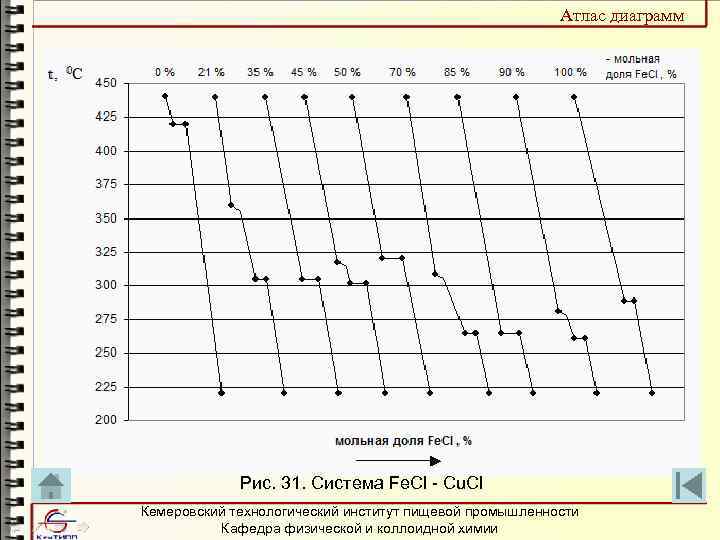

Атлас диаграмм Рис. 31. Система Fe. Cl - Cu. Cl Кемеровский технологический институт пищевой Атлас диаграмм Рис. 31. Система Fe. Cl - Cu. Cl Кемеровский технологический институт пищевой промышленности Кафедра физической и коллоидной химии
