АСУ в отбраната и сигурността 1 Същност на

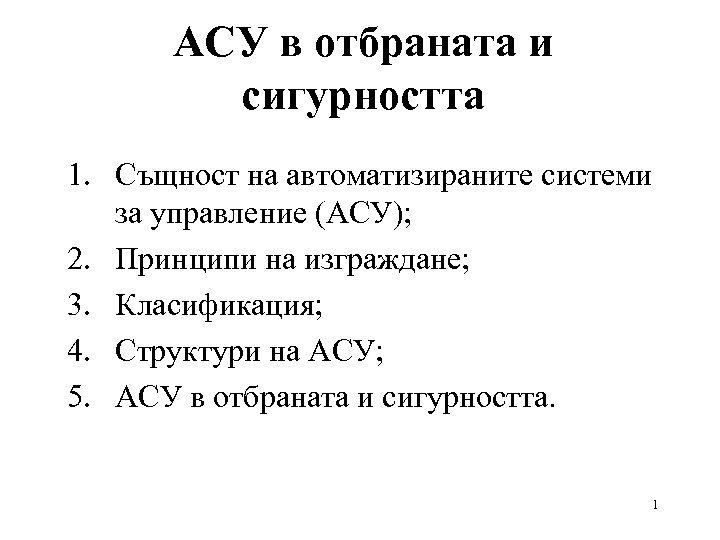

АСУ в отбраната и сигурността 1. Същност на автоматизираните системи за управление (АСУ); 2. Принципи на изграждане; 3. Класификация; 4. Структури на АСУ; 5. АСУ в отбраната и сигурността. 1

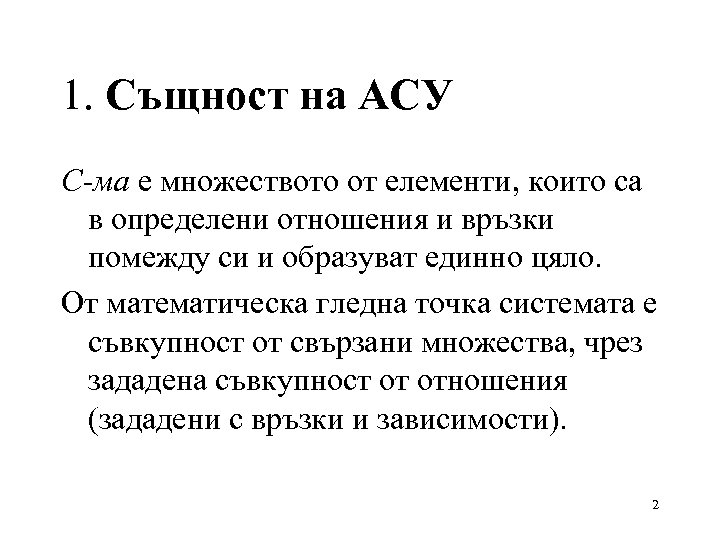

1. Същност на АСУ С-ма е множеството от елементи, които са в определени отношения и връзки помежду си и образуват единно цяло. От математическа гледна точка системата е съвкупност от свързани множества, чрез зададена съвкупност от отношения (зададени с връзки и зависимости). 2

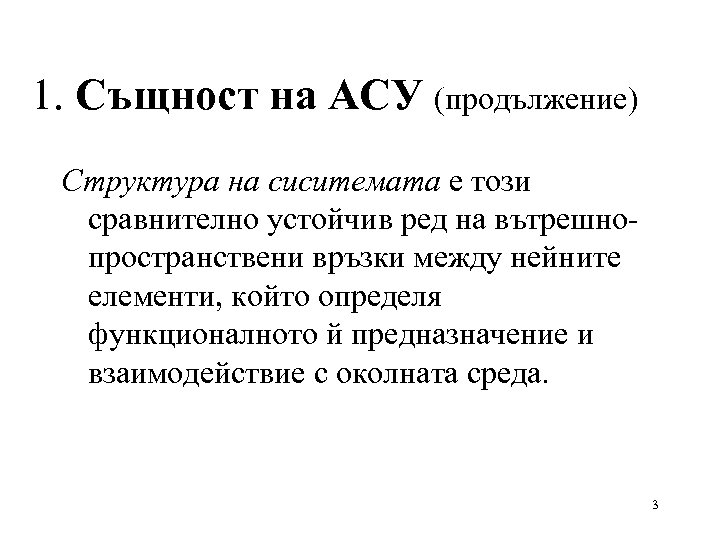

1. Същност на АСУ (продължение) Структура на сиситемата е този сравнително устойчив ред на вътрешнопространствени връзки между нейните елементи, който определя функционалното й предназначение и взаимодействие с околната среда. 3

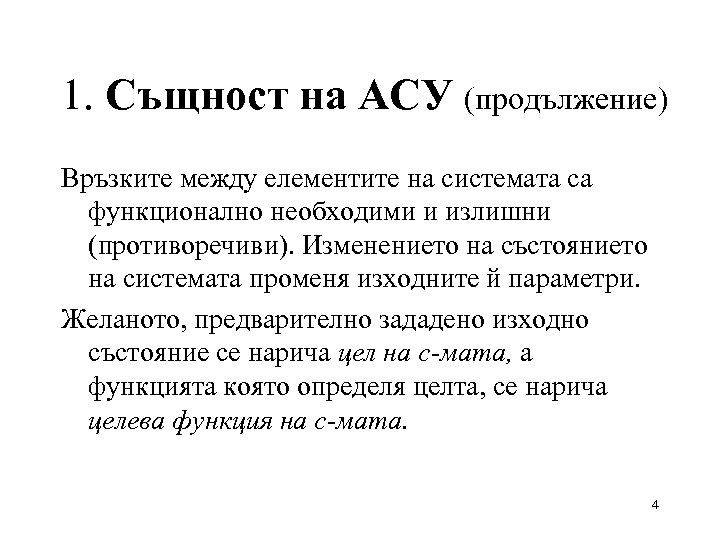

1. Същност на АСУ (продължение) Връзките между елементите на системата са функционално необходими и излишни (противоречиви). Изменението на състоянието на системата променя изходните й параметри. Желаното, предварително зададено изходно състояние се нарича цел на с-мата, а функцията която определя целта, се нарича целева функция на с-мата. 4

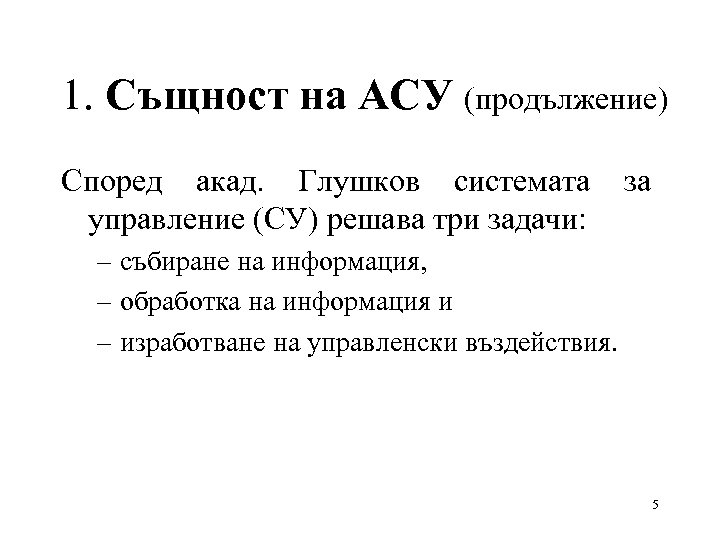

1. Същност на АСУ (продължение) Според акад. Глушков системата за управление (СУ) решава три задачи: – събиране на информация, – обработка на информация и – изработване на управленски въздействия. 5

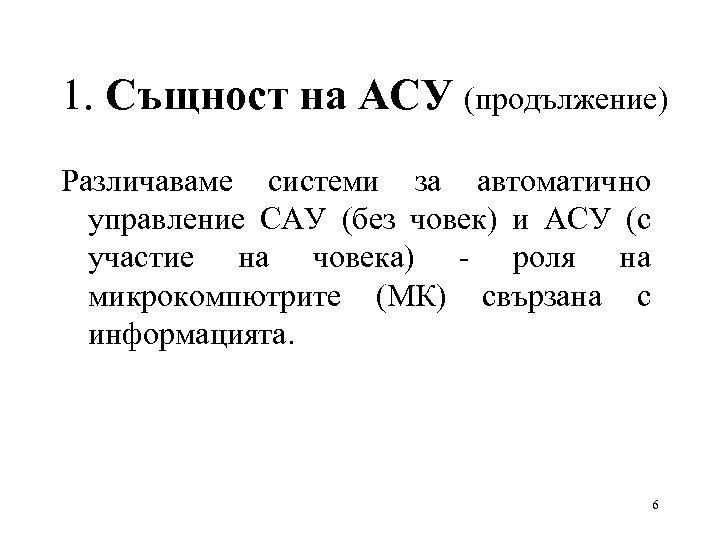

1. Същност на АСУ (продължение) Различаваме системи за автоматично управление САУ (без човек) и АСУ (с участие на човека) - роля на микрокомпютрите (МК) свързана с информацията. 6

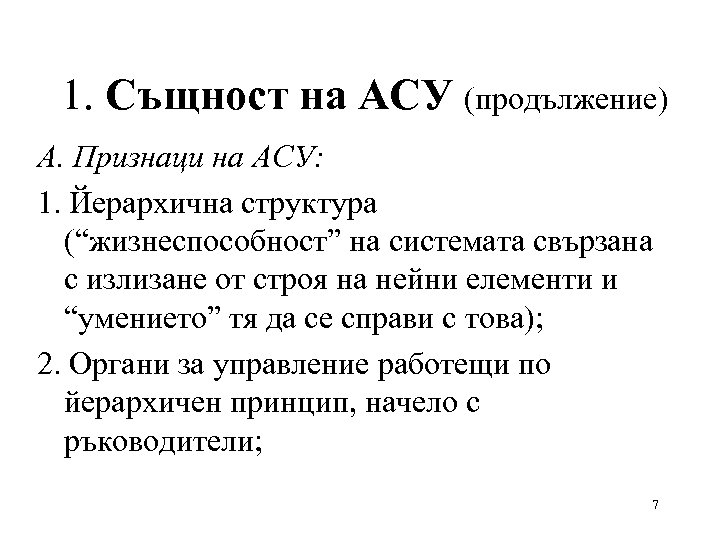

1. Същност на АСУ (продължение) А. Признаци на АСУ: 1. Йерархична структура (“жизнеспособност” на системата свързана с излизане от строя на нейни елементи и “умението” тя да се справи с това); 2. Органи за управление работещи по йерархичен принцип, начело с ръководители; 7

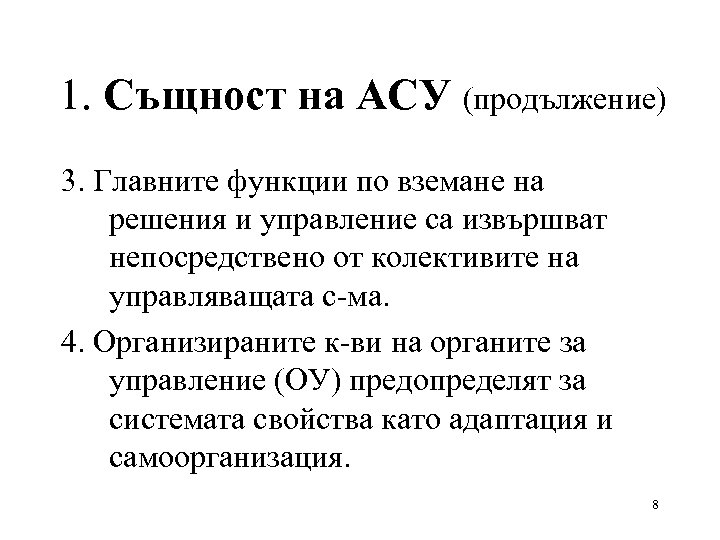

1. Същност на АСУ (продължение) 3. Главните функции по вземане на решения и управление са извършват непосредствено от колективите на управляващата с-ма. 4. Организираните к-ви на органите за управление (ОУ) предопределят за системата свойства като адаптация и самоорганизация. 8

1. Същност на АСУ (продължение) Б. Основни задачи на АСУ (АИС е елемент от нея): 1. събиране и предаване на информация за обекта; 2. преработка на информация по зададен алгоритъм; 3. формиране и предаване на управляващите въздействия; 4. Обратна връзка. 9

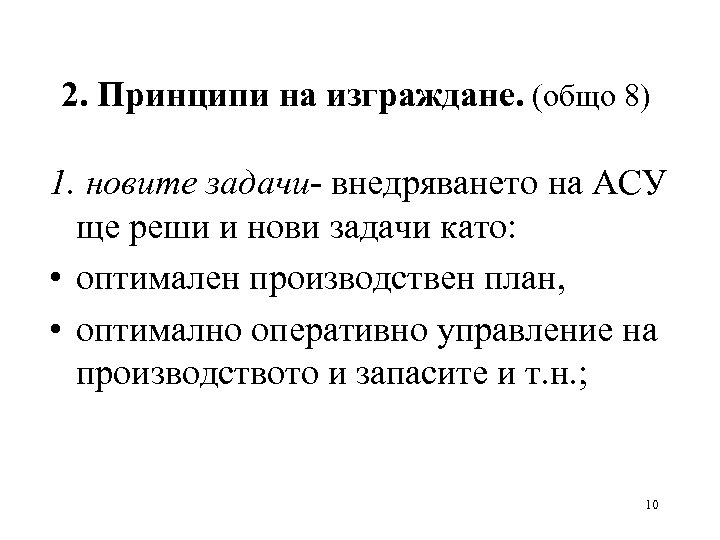

2. Принципи на изграждане. (общо 8) 1. новите задачи- внедряването на АСУ ще реши и нови задачи като: • оптимален производствен план, • оптимално оперативно управление на производството и запасите и т. н. ; 10

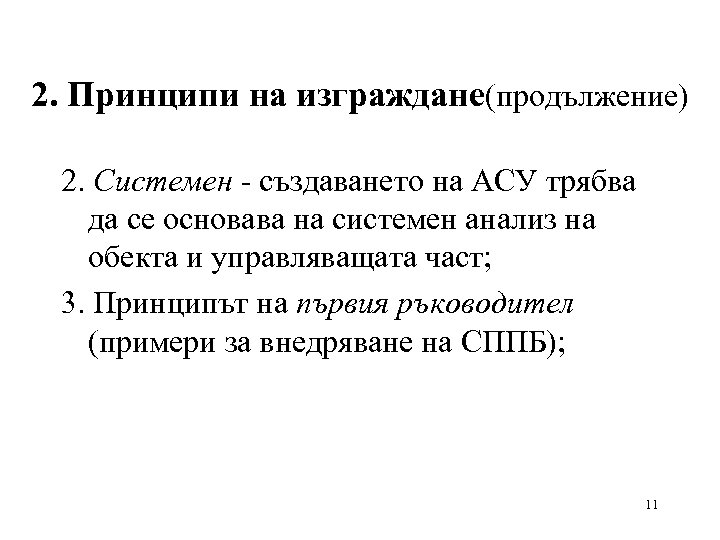

2. Принципи на изграждане(продължение) 2. Системен - създаването на АСУ трябва да се основава на системен анализ на обекта и управляващата част; 3. Принципът на първия ръководител (примери за внедряване на СППБ); 11

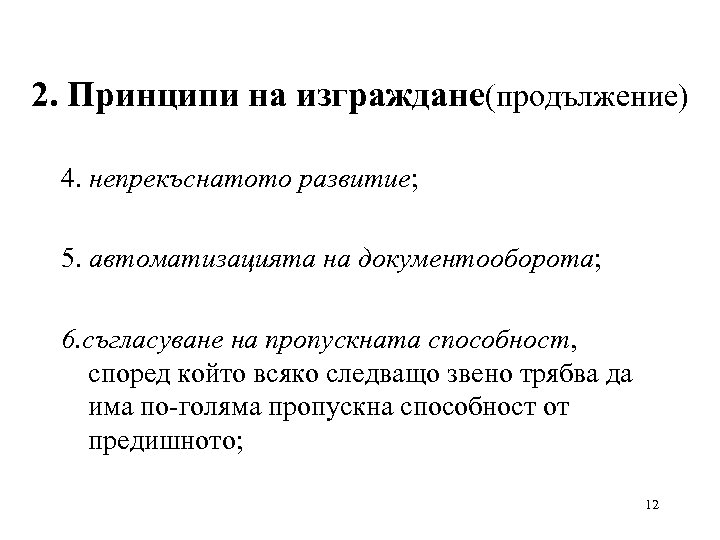

2. Принципи на изграждане(продължение) 4. непрекъснатото развитие; 5. автоматизацията на документооборота; 6. съгласуване на пропускната способност, според който всяко следващо звено трябва да има по-голяма пропускна способност от предишното; 12

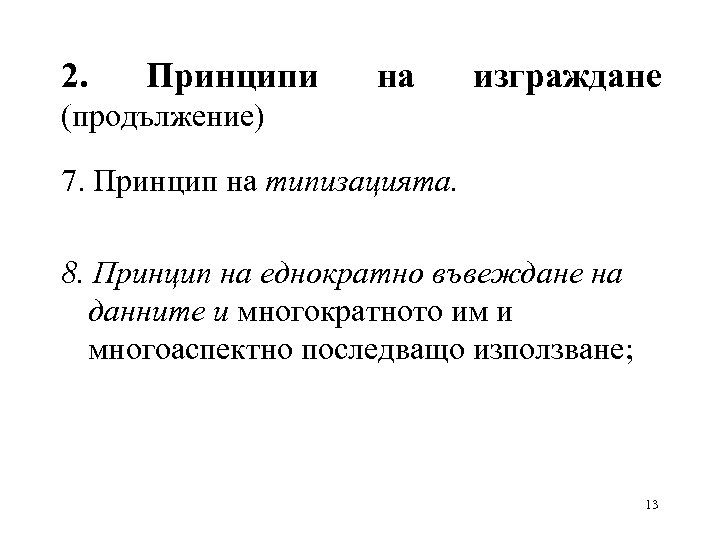

2. Принципи на изграждане (продължение) 7. Принцип на типизацията. 8. Принцип на еднократно въвеждане на данните и многократното им и многоаспектно последващо използване; 13

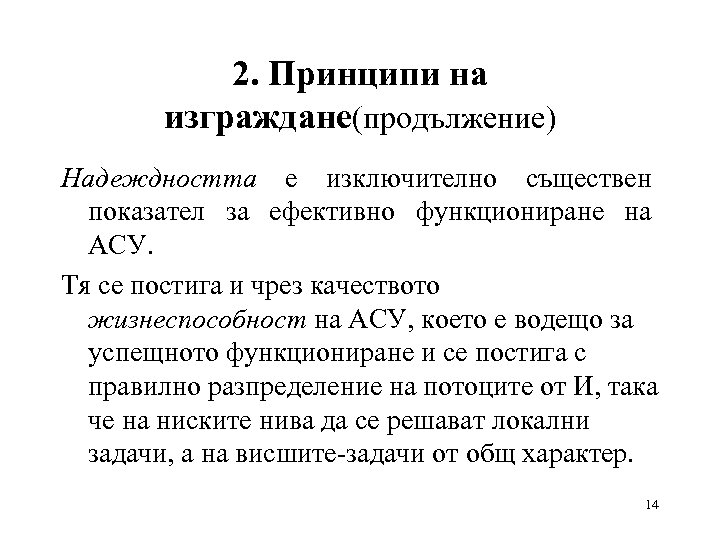

2. Принципи на изграждане(продължение) Надеждността е изключително съществен показател за ефективно функциониране на АСУ. Тя се постига и чрез качеството жизнеспособност на АСУ, което е водещо за успещното функциониране и се постига с правилно разпределение на потоците от И, така че на ниските нива да се решават локални задачи, а на висшите-задачи от общ характер. 14

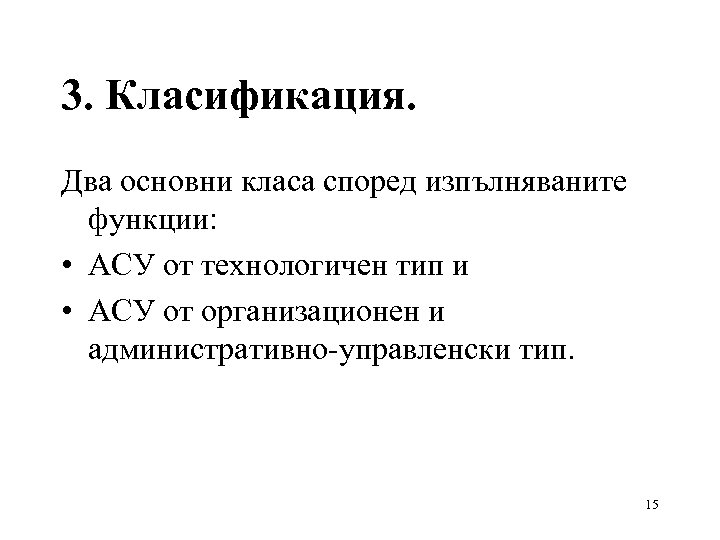

3. Класификация. Два основни класа според изпълняваните функции: • АСУ от технологичен тип и • АСУ от организационен и административно-управленски тип. 15

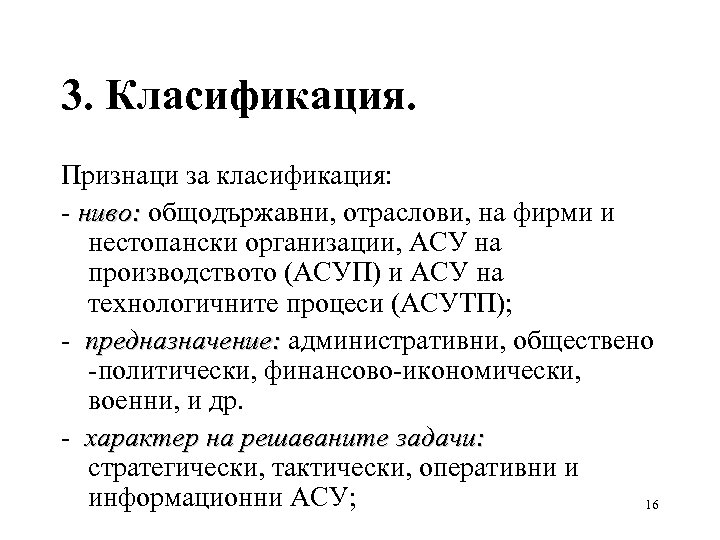

3. Класификация. Признаци за класификация: - ниво: общодържавни, отраслови, на фирми и ниво: нестопански организации, АСУ на производството (АСУП) и АСУ на технологичните процеси (АСУТП); - предназначение: административни, обществено предназначение: -политически, финансово-икономически, военни, и др. - характер на решаваните задачи: стратегически, тактически, оперативни и информационни АСУ; 16

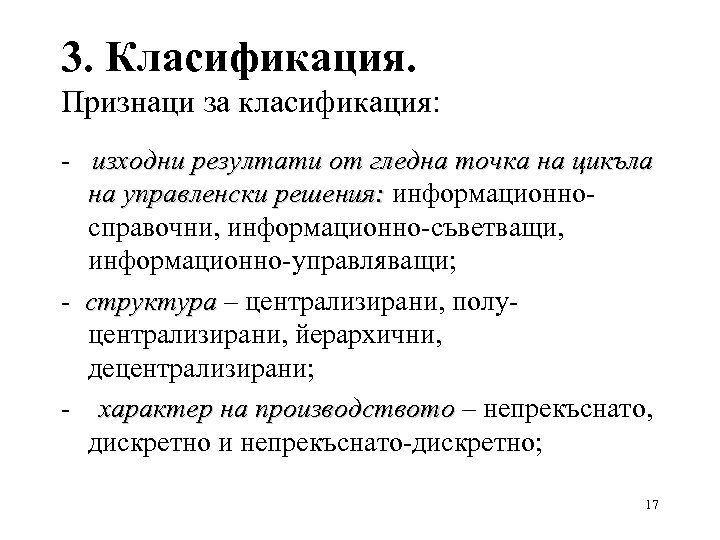

3. Класификация. Признаци за класификация: - изходни резултати от гледна точка на цикъла на управленски решения: информационнорешения: справочни, информационно-съветващи, информационно-управляващи; - структура – централизирани, полуструктура централизирани, йерархични, децентрализирани; - характер на производството – непрекъснато, производството дискретно и непрекъснато-дискретно; 17

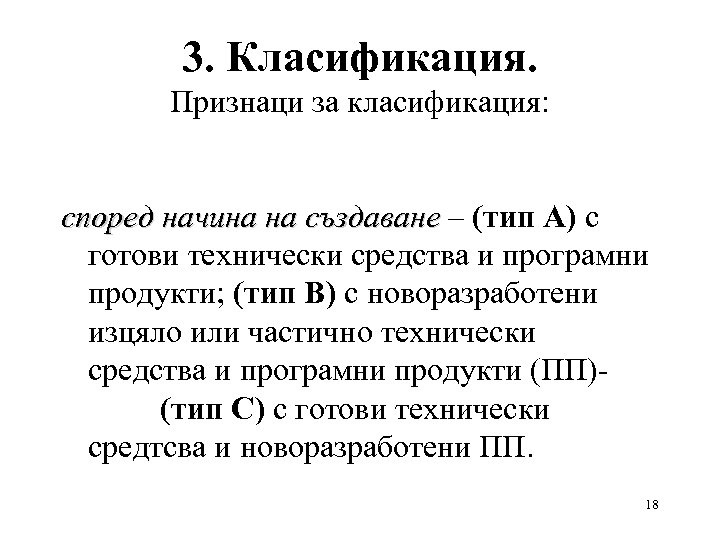

3. Класификация. Признаци за класификация: според начина на създаване – (тип А) с създаване готови технически средства и програмни продукти; (тип В) с новоразработени изцяло или частично технически средства и програмни продукти (ПП) (тип С) с готови технически средтсва и новоразработени ПП. 18

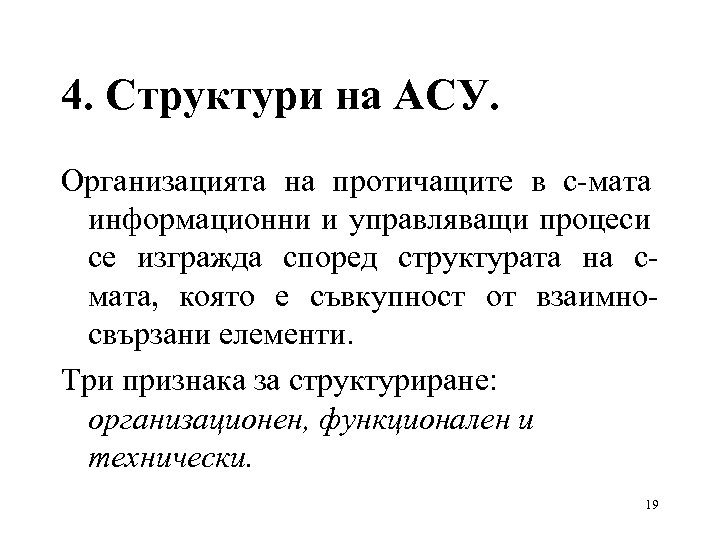

4. Структури на АСУ. Организацията на протичащите в с-мата информационни и управляващи процеси се изгражда според структурата на смата, която е съвкупност от взаимносвързани елементи. Три признака за структуриране: организационен, функционален и технически. 19

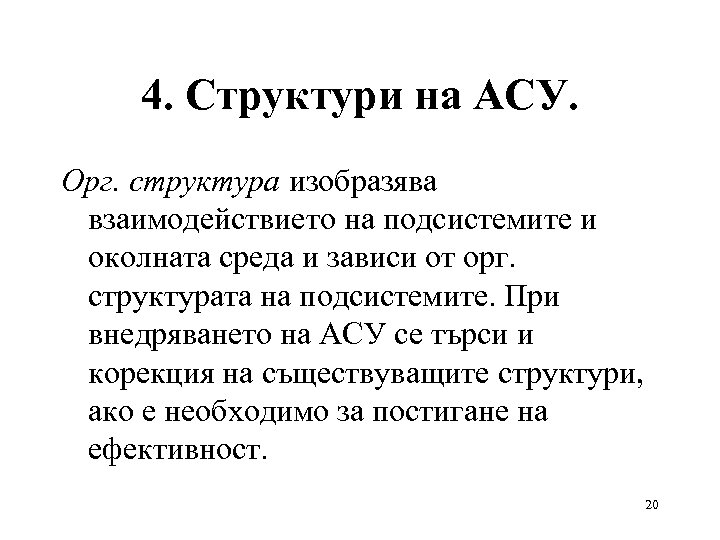

4. Структури на АСУ. Орг. структура изобразява взаимодействието на подсистемите и околната среда и зависи от орг. структурата на подсистемите. При внедряването на АСУ се търси и корекция на съществуващите структури, ако е необходимо за постигане на ефективност. 20

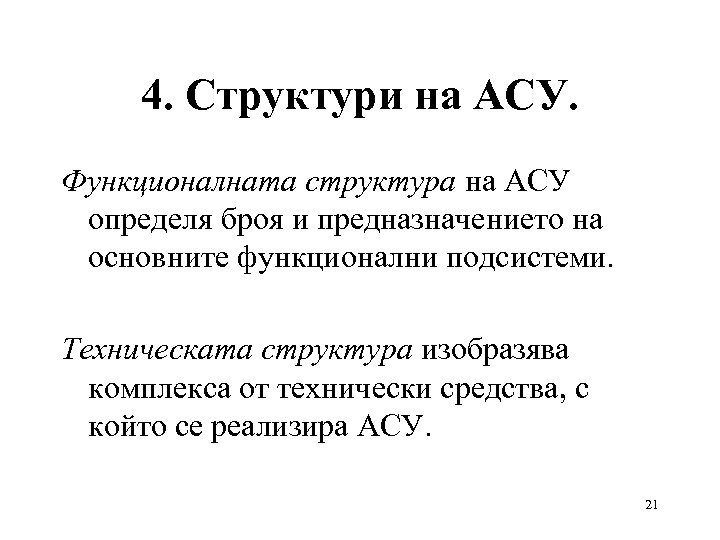

4. Структури на АСУ. Функционалната структура на АСУ определя броя и предназначението на основните функционални подсистеми. Техническата структура изобразява комплекса от технически средства, с който се реализира АСУ. 21

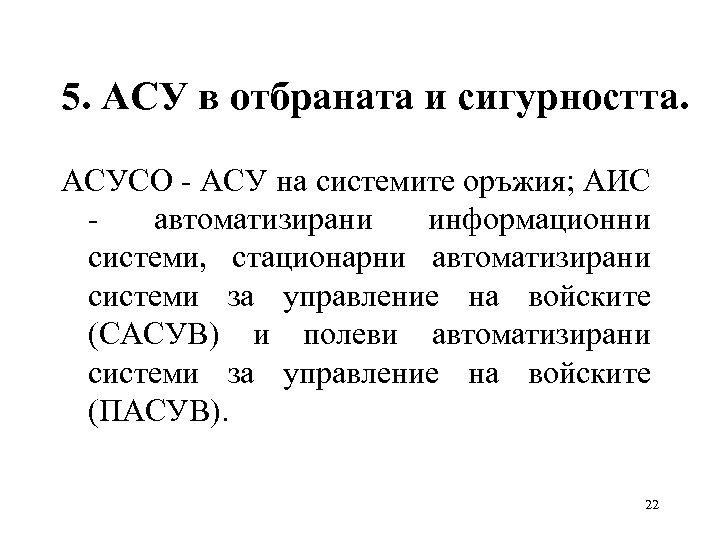

5. АСУ в отбраната и сигурността. АСУСО - АСУ на системите оръжия; АИС - автоматизирани информационни системи, стационарни автоматизирани системи за управление на войските (САСУВ) и полеви автоматизирани системи за управление на войските (ПАСУВ). 22

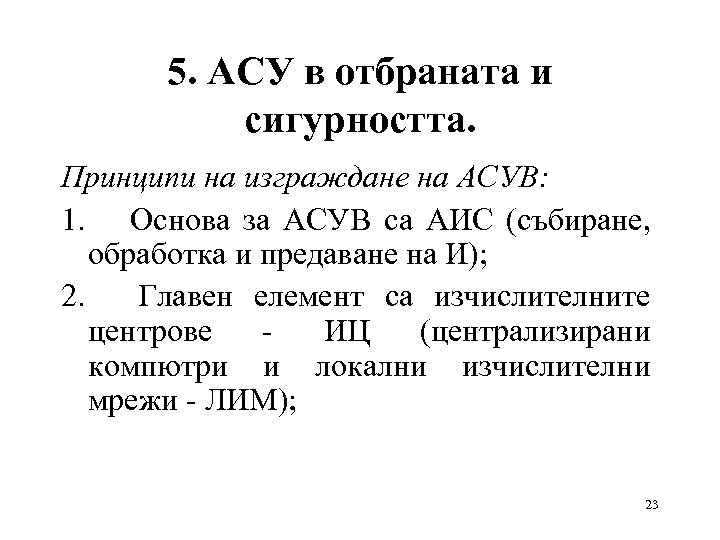

5. АСУ в отбраната и сигурността. Принципи на изграждане на АСУВ: 1. Основа за АСУВ са АИС (събиране, обработка и предаване на И); 2. Главен елемент са изчислителните центрове - ИЦ (централизирани компютри и локални изчислителни мрежи - ЛИМ); 23

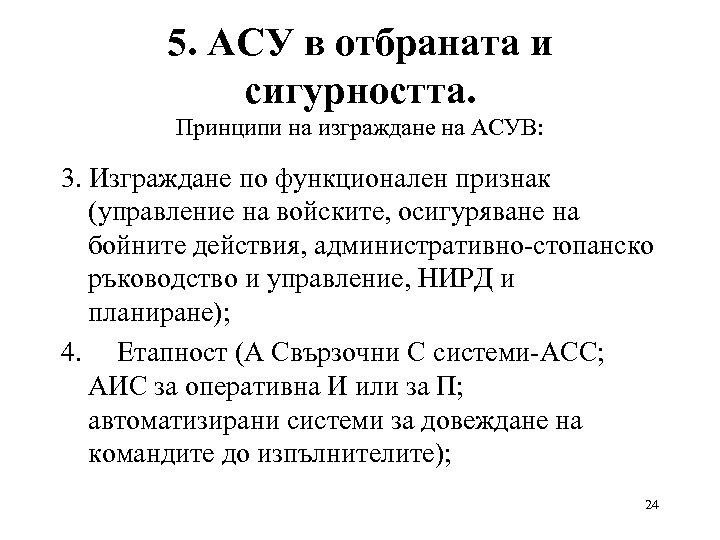

5. АСУ в отбраната и сигурността. Принципи на изграждане на АСУВ: 3. Изграждане по функционален признак (управление на войските, осигуряване на бойните действия, административно-стопанско ръководство и управление, НИРД и планиране); 4. Етапност (А Свързочни С системи-АСС; АИС за оперативна И или за П; автоматизирани системи за довеждане на командите до изпълнителите); 24

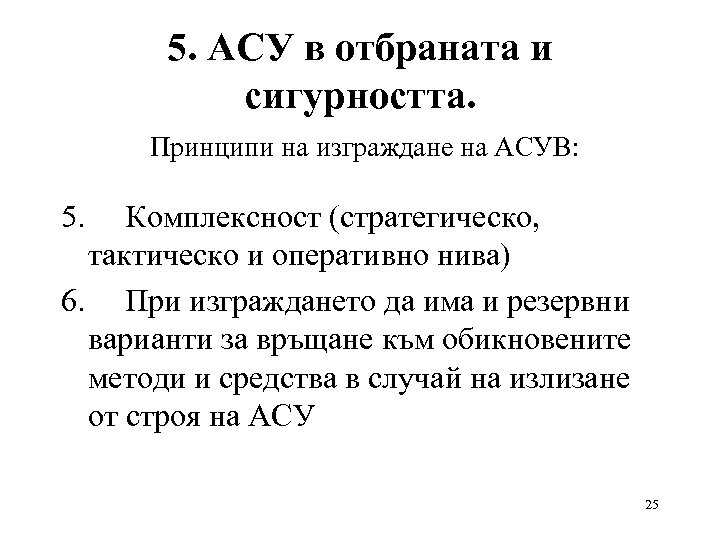

5. АСУ в отбраната и сигурността. Принципи на изграждане на АСУВ: 5. Комплексност (стратегическо, тактическо и оперативно нива) 6. При изграждането да има и резервни варианти за връщане към обикновените методи и средства в случай на излизане от строя на АСУ 25

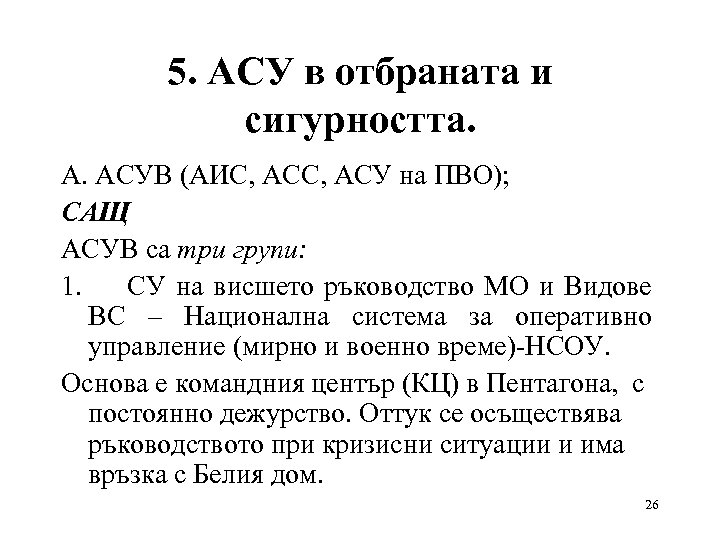

5. АСУ в отбраната и сигурността. А. АСУВ (АИС, АСУ на ПВО); САЩ АСУВ са три групи: 1. СУ на висшето ръководство МО и Видове ВС – Национална система за оперативно управление (мирно и военно време)-НСОУ. Основа е командния център (КЦ) в Пентагона, с постоянно дежурство. Оттук се осъществява ръководството при кризисни ситуации и има връзка с Белия дом. 26

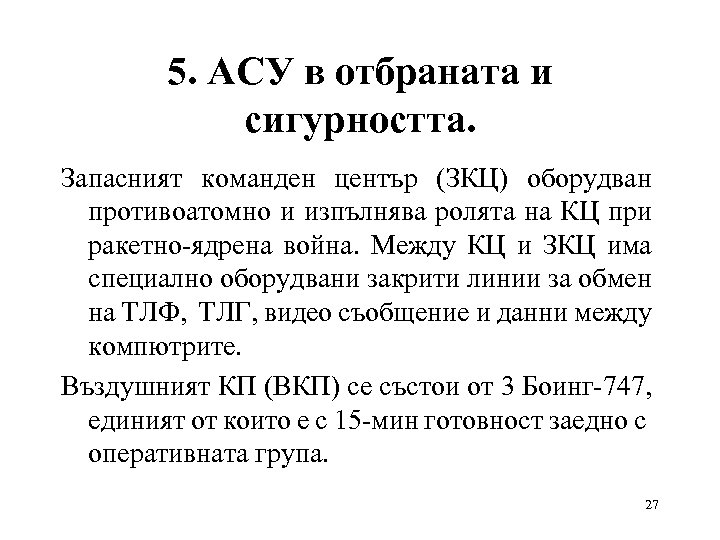

5. АСУ в отбраната и сигурността. Запасният команден център (ЗКЦ) оборудван противоатомно и изпълнява ролята на КЦ при ракетно-ядрена война. Между КЦ и ЗКЦ има специално оборудвани закрити линии за обмен на ТЛФ, ТЛГ, видео съобщение и данни между компютрите. Въздушният КП (ВКП) се състои от 3 Боинг-747, единият от които е с 15 -мин готовност заедно с оперативната група. 27

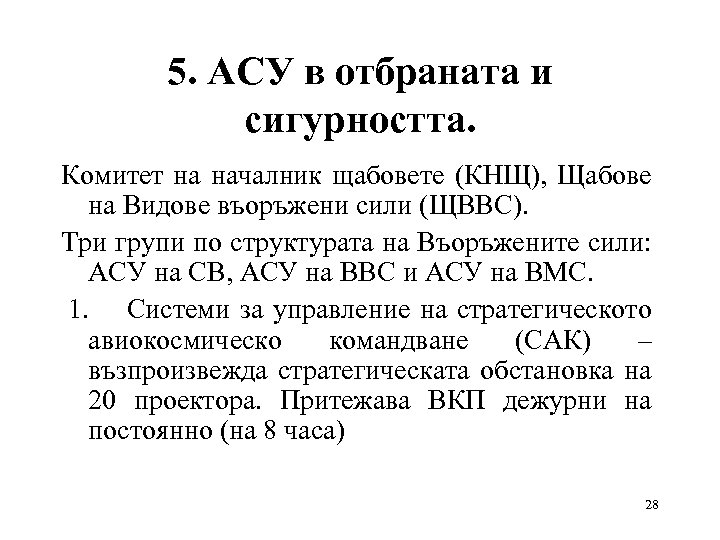

5. АСУ в отбраната и сигурността. Комитет на началник щабовете (КНЩ), Щабове на Видове въоръжени сили (ЩВВС). Три групи по структурата на Въоръжените сили: АСУ на СВ, АСУ на ВВС и АСУ на ВМС. 1. Системи за управление на стратегическото авиокосмическо командване (САК) – възпроизвежда стратегическата обстановка на 20 проектора. Притежава ВКП дежурни на постоянно (на 8 часа) 28

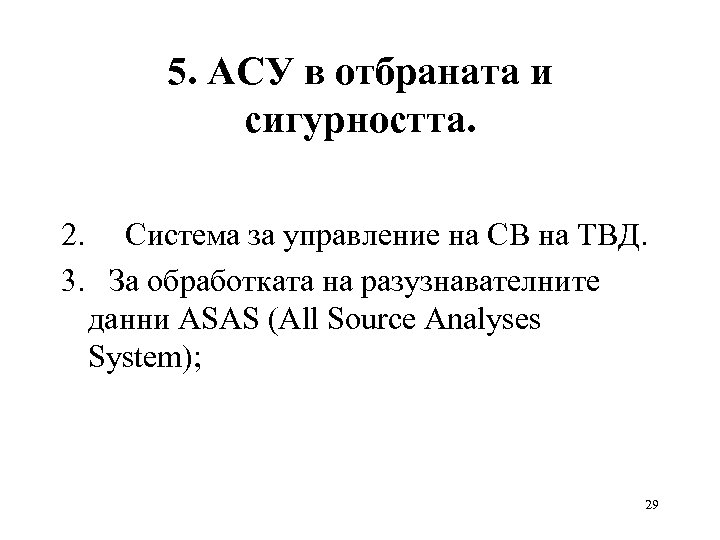

5. АСУ в отбраната и сигурността. 2. Система за управление на СВ на ТВД. 3. За обработката на разузнавателните данни ASAS (All Source Analyses System); 29

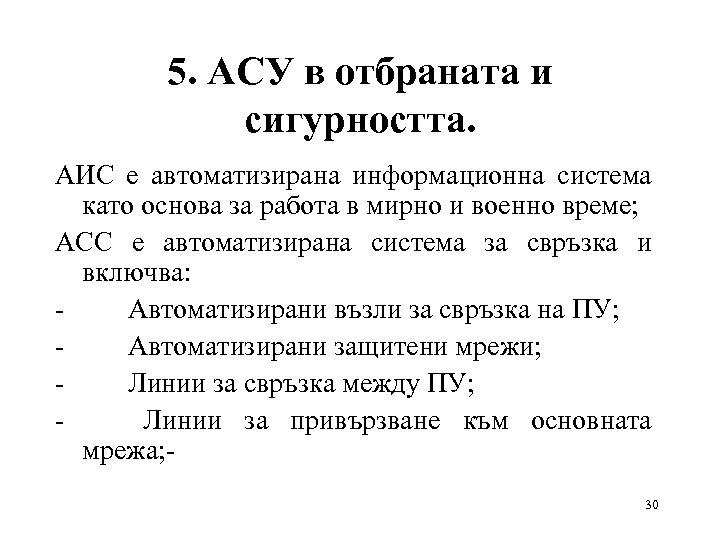

5. АСУ в отбраната и сигурността. АИС е автоматизирана информационна система като основа за работа в мирно и военно време; АСС е автоматизирана система за свръзка и включва: - Автоматизирани възли за свръзка на ПУ; - Автоматизирани защитени мрежи; - Линии за свръзка между ПУ; - Линии за привързване към основната мрежа; - 30

5. АСУ в отбраната и сигурността. АСУ на свръзките. АСС се подразделят на системи с комутация на каналите, комутация на съобщенията и комутация и на двете. ПРИМЕР: ЛОРИМ-1989 г. 31

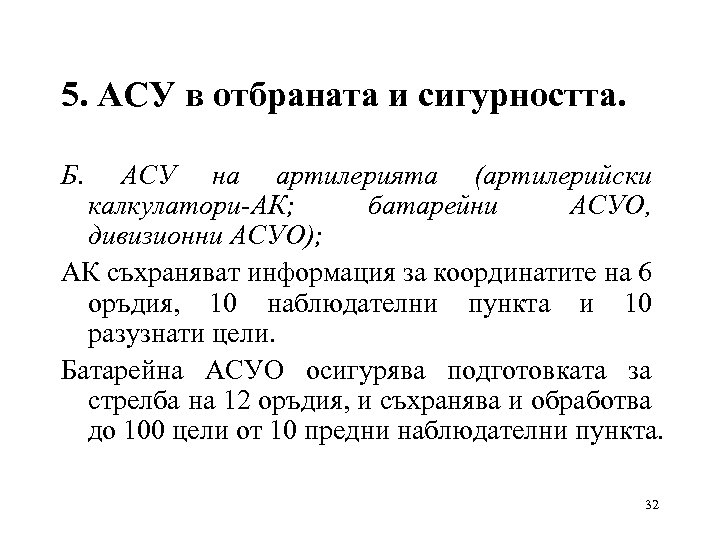

5. АСУ в отбраната и сигурността. Б. АСУ на артилерията (артилерийски калкулатори-АК; батарейни АСУО, дивизионни АСУО); АК съхраняват информация за координатите на 6 оръдия, 10 наблюдателни пункта и 10 разузнати цели. Батарейна АСУО осигурява подготовката за стрелба на 12 оръдия, и съхранява и обработва до 100 цели от 10 предни наблюдателни пункта. 32

5. АСУ в отбраната и сигурността. Дивизионните АСУО притежават апаратура разположена на бронирана машина. В нея се извежда на дисплей данните за целите, стрелбата параметрите на взривателите, тип на боеприпасите и т. н. В нея се изчисляват данните за стрелба по 150 цели за 15 мин. Извършва се ранно предупреждение, междинна обработка и разпределение на целите за стрелба. Пример. Брегова артилерия. 33

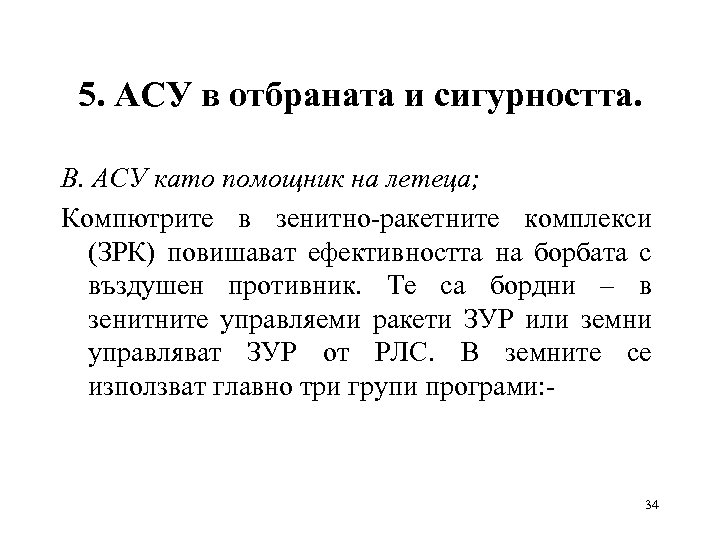

5. АСУ в отбраната и сигурността. В. АСУ като помощник на летеца; Компютрите в зенитно-ракетните комплекси (ЗРК) повишават ефективността на борбата с въздушен противник. Те са бордни – в зенитните управляеми ракети ЗУР или земни управляват ЗУР от РЛС. В земните се използват главно три групи програми: - 34

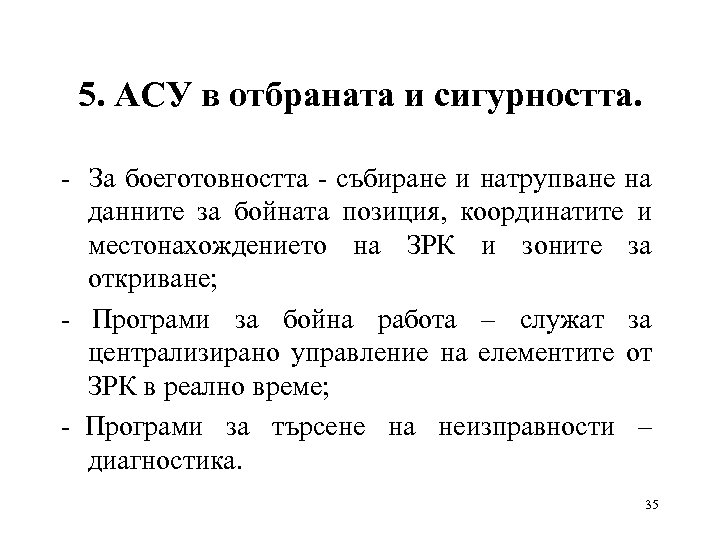

5. АСУ в отбраната и сигурността. - За боеготовността - събиране и натрупване на данните за бойната позиция, координатите и местонахождението на ЗРК и зоните за откриване; - Програми за бойна работа – служат за централизирано управление на елементите от ЗРК в реално време; - Програми за търсене на неизправности – диагностика. 35

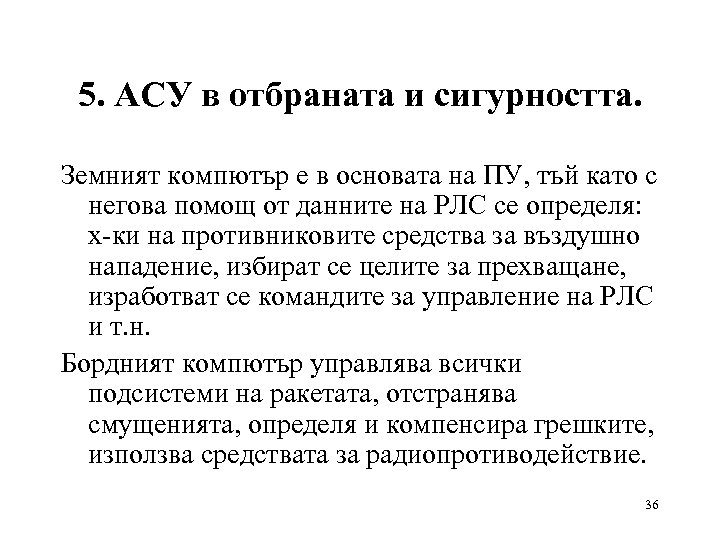

5. АСУ в отбраната и сигурността. Земният компютър е в основата на ПУ, тъй като с негова помощ от данните на РЛС се определя: х-ки на противниковите средства за въздушно нападение, избират се целите за прехващане, изработват се командите за управление на РЛС и т. н. Бордният компютър управлява всички подсистеми на ракетата, отстранява смущенията, определя и компенсира грешките, използва средствата за радиопротиводействие. 36

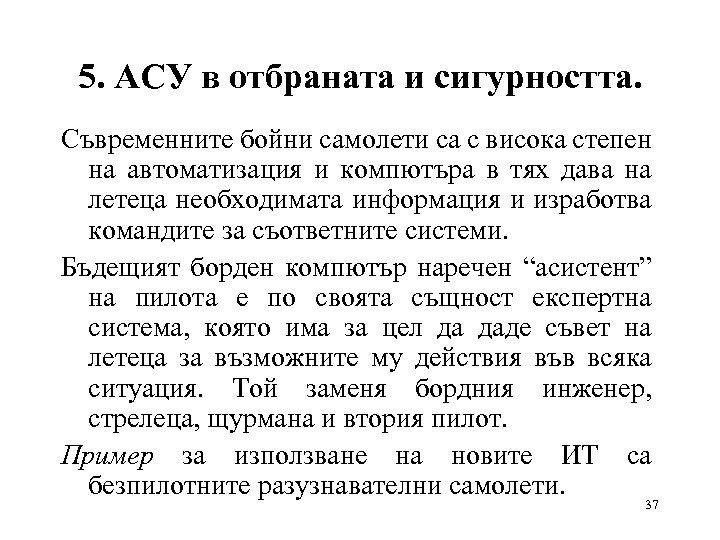

5. АСУ в отбраната и сигурността. Съвременните бойни самолети са с висока степен на автоматизация и компютъра в тях дава на летеца необходимата информация и изработва командите за съответните системи. Бъдещият борден компютър наречен “асистент” на пилота е по своята същност експертна система, която има за цел да даде съвет на летеца за възможните му действия във всяка ситуация. Той заменя бордния инженер, стрелеца, щурмана и втория пилот. Пример за използване на новите ИТ са безпилотните разузнавателни самолети. 37

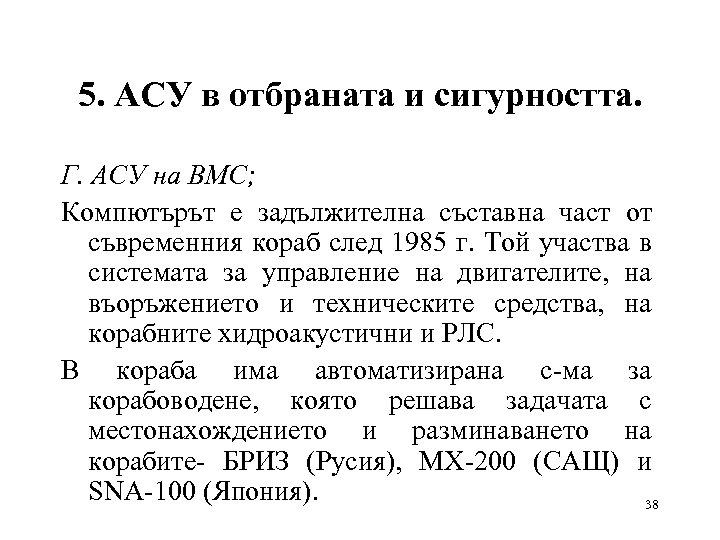

5. АСУ в отбраната и сигурността. Г. АСУ на ВМС; Компютърът е задължителна съставна част от съвременния кораб след 1985 г. Той участва в системата за управление на двигателите, на въоръжението и техническите средства, на корабните хидроакустични и РЛС. В кораба има автоматизирана с-ма за корабоводене, която решава задачата с местонахождението и разминаването на корабите- БРИЗ (Русия), МХ-200 (САЩ) и SNA-100 (Япония). 38

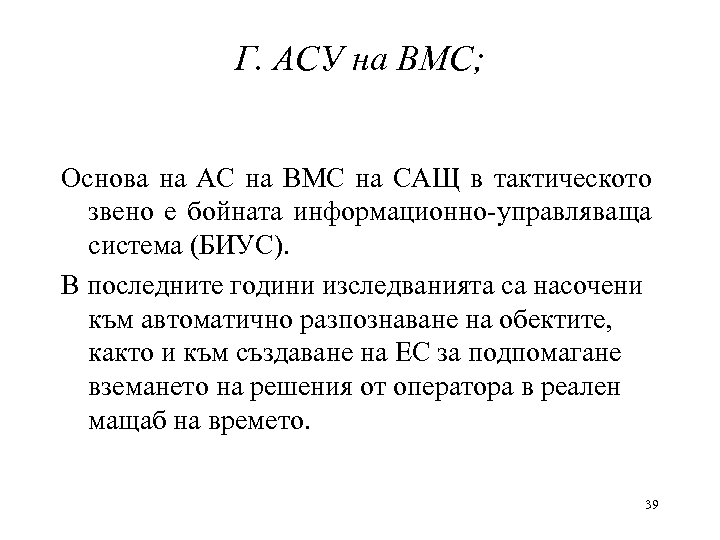

Г. АСУ на ВМС; Основа на АС на ВМС на САЩ в тактическото звено е бойната информационно-управляваща система (БИУС). В последните години изследванията са насочени към автоматично разпознаване на обектите, както и към създаване на ЕС за подпомагане вземането на решения от оператора в реален мащаб на времето. 39

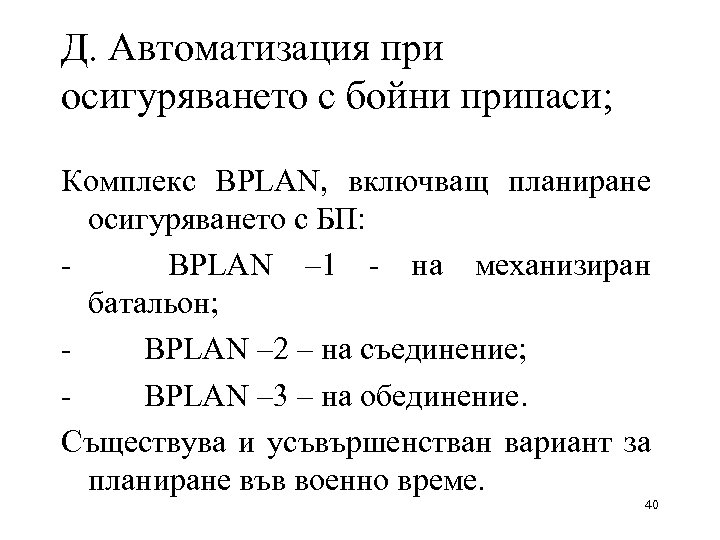

Д. Автоматизация при осигуряването с бойни припаси; Комплекс BPLAN, включващ планиране осигуряването с БП: - BPLAN – 1 - на механизиран батальон; - BPLAN – 2 – на съединение; - BPLAN – 3 – на обединение. Съществува и усъвършенстван вариант за планиране във военно време. 40

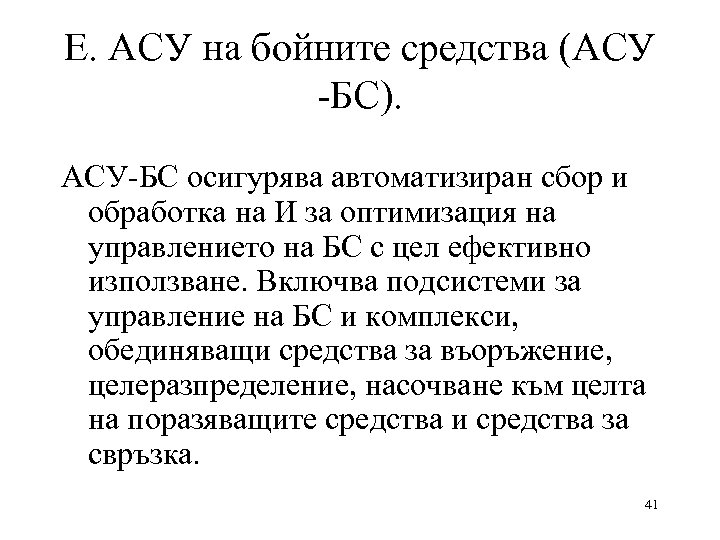

Е. АСУ на бойните средства (АСУ -БС). АСУ-БС осигурява автоматизиран сбор и обработка на И за оптимизация на управлението на БС с цел ефективно използване. Включва подсистеми за управление на БС и комплекси, обединяващи средства за въоръжение, целеразпределение, насочване към целта на поразяващите средства и средства за свръзка. 41

Е. АСУ на бойните средства (АСУ -БС). Те са: стационарни, полустационарни и мобилни. Основните им структурни елементи са: - Специализирани компютри, разработени по военни стандарти и осигуряващи съвместната работа по телекодови канали за свръзка; - П/ма за събиране и обработване на информация и общуване с компютъра, която включва съответните индикатори, табло и пултове за управление; - Подсистема за автоматичен обмен на данни (АПД). 42

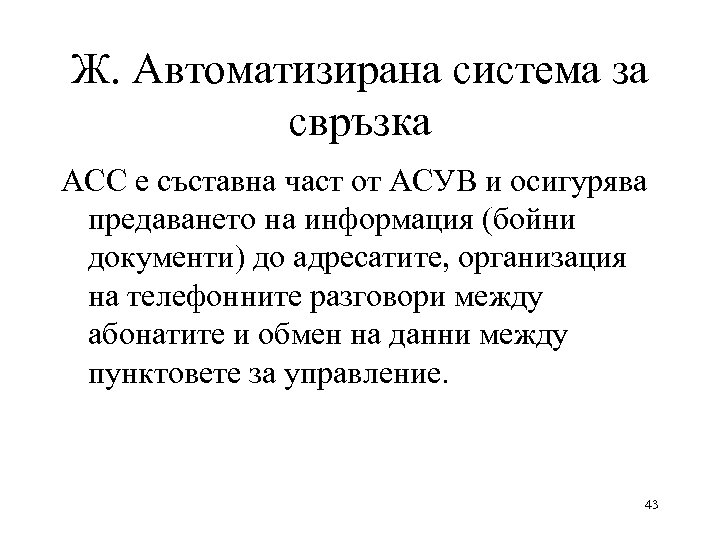

Ж. Автоматизирана система за свръзка АСС е съставна част от АСУВ и осигурява предаването на информация (бойни документи) до адресатите, организация на телефонните разговори между абонатите и обмен на данни между пунктовете за управление. 43

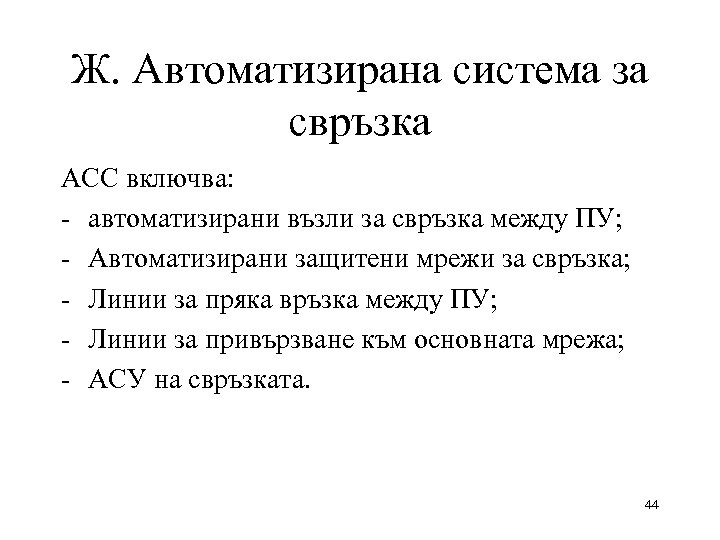

Ж. Автоматизирана система за свръзка АСС включва: - автоматизирани възли за свръзка между ПУ; - Автоматизирани защитени мрежи за свръзка; - Линии за пряка връзка между ПУ; - Линии за привързване към основната мрежа; - АСУ на свръзката. 44

Ж. Автоматизирана система за свръзка АСС се подразделят на системи за комутация на каналите, комутация на съобщенията и комутация на каналите и съобщенията. В нея с комутацията на каналите се осигурява деференцирано по приоритети и категории обслужване на абонатите. 45
