Ассоциация отечественных производителей и потребителей радиорелейных систем связи (АПОРРС) Москва, ул. Бутлерова 15 Тел/факс +7 495 334 -4655, 334 -4666 http: //www. aporrs. ru/ Mailto: netsrv@aha. ru Особенности организации радиорелейной связи на шельфе и в северных регионах Брусиловский Леонид Игоревич АПОРРС, Председатель Совета ООО «ФИРМА «СЕТЬ+СЕРВИС» Генеральный директор Моб +7 916 601 -6430

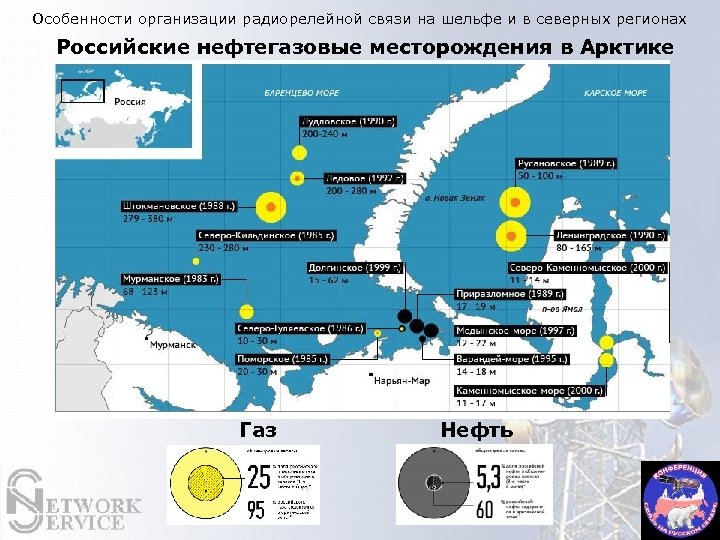

Особенности организации радиорелейной связи на шельфе и в северных регионах Российские нефтегазовые месторождения в Арктике Газ Нефть

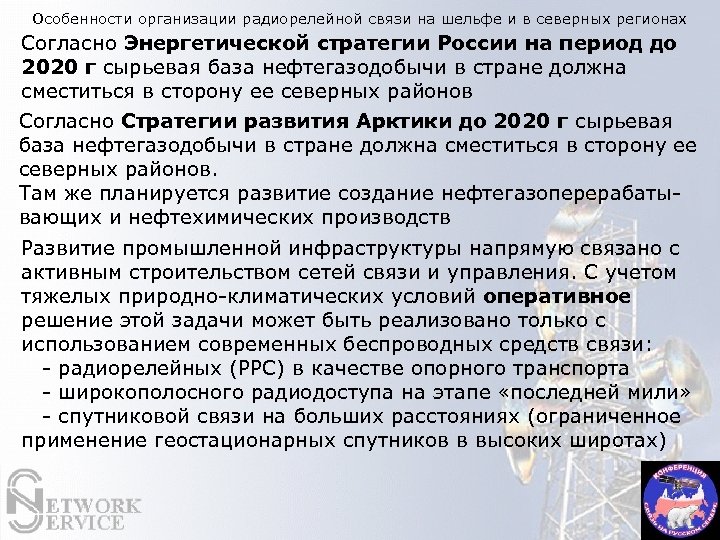

Особенности организации радиорелейной связи на шельфе и в северных регионах Согласно Энергетической стратегии России на период до 2020 г сырьевая база нефтегазодобычи в стране должна сместиться в сторону ее северных районов Согласно Стратегии развития Арктики до 2020 г сырьевая база нефтегазодобычи в стране должна сместиться в сторону ее северных районов. Там же планируется развитие создание нефтегазоперерабатывающих и нефтехимических производств Развитие промышленной инфраструктуры напрямую связано с активным строительством сетей связи и управления. С учетом тяжелых природно-климатических условий оперативное решение этой задачи может быть реализовано только с использованием современных беспроводных средств связи: - радиорелейных (РРС) в качестве опорного транспорта - широкополосного радиодоступа на этапе «последней мили» - спутниковой связи на больших расстояниях (ограниченное применение геостационарных спутников в высоких широтах)

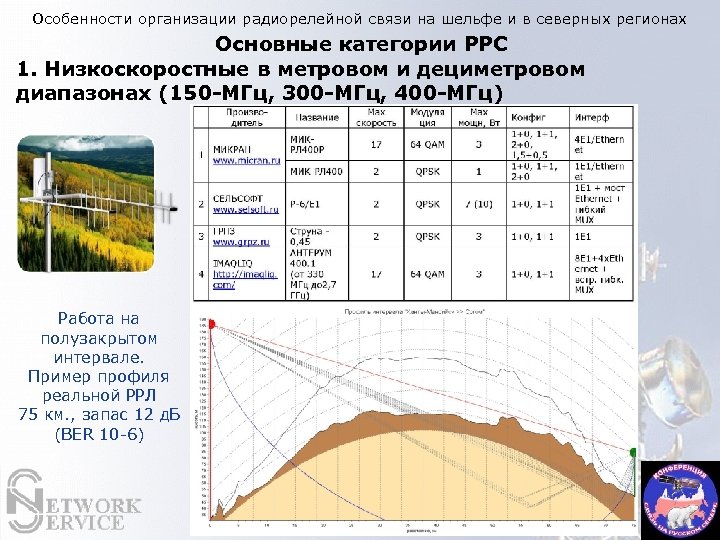

Особенности организации радиорелейной связи на шельфе и в северных регионах Основные категории РРС 1. Низкоскоростные в метровом и дециметровом диапазонах (150 -МГц, 300 -МГц, 400 -МГц) Работа на полузакрытом интервале. Пример профиля реальной РРЛ 75 км. , запас 12 д. Б (BER 10 -6)

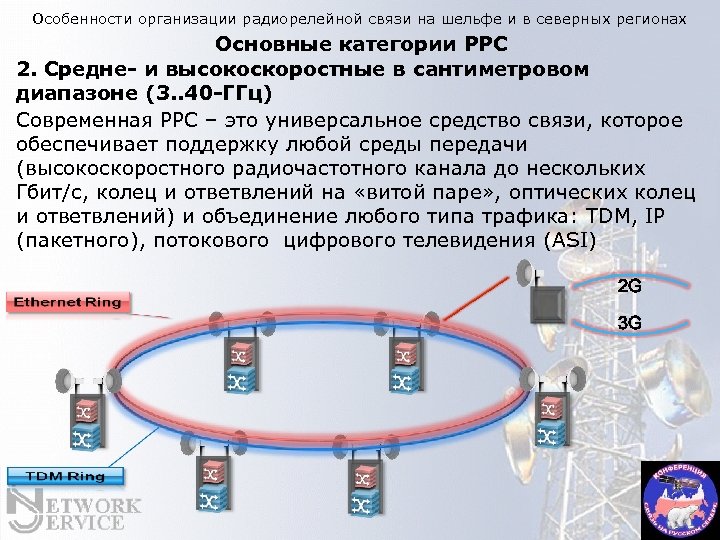

Особенности организации радиорелейной связи на шельфе и в северных регионах Основные категории РРС 2. Средне- и высокоскоростные в сантиметровом диапазоне (3. . 40 -ГГц) Современная РРС – это универсальное средство связи, которое обеспечивает поддержку любой среды передачи (высокоскоростного радиочастотного канала до нескольких Гбит/с, колец и ответвлений на «витой паре» , оптических колец и ответвлений) и объединение любого типа трафика: TDM, IP (пакетного), потокового цифрового телевидения (ASI) 2 G 3 G

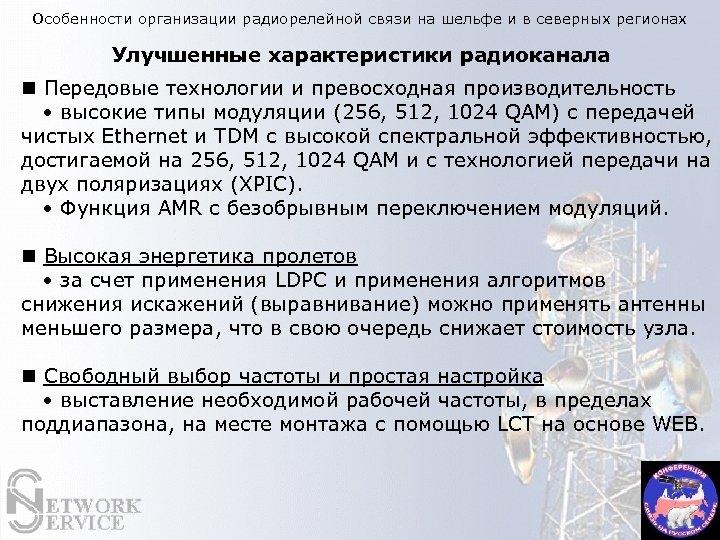

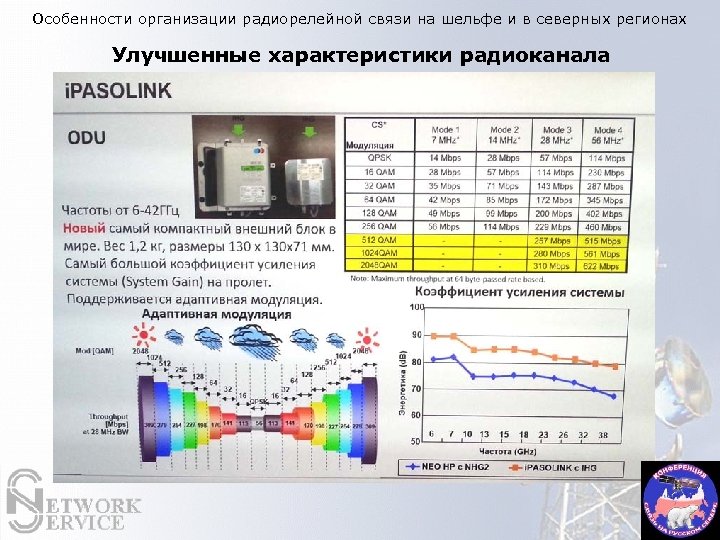

Особенности организации радиорелейной связи на шельфе и в северных регионах Улучшенные характеристики радиоканала Передовые технологии и превосходная производительность • высокие типы модуляции (256, 512, 1024 QAM) с передачей чистых Ethernet и TDM с высокой спектральной эффективностью, достигаемой на 256, 512, 1024 QAM и с технологией передачи на двух поляризациях (XPIC). • Функция AMR с безобрывным переключением модуляций. Высокая энергетика пролетов • за счет применения LDPC и применения алгоритмов снижения искажений (выравнивание) можно применять антенны меньшего размера, что в свою очередь снижает стоимость узла. Свободный выбор частоты и простая настройка • выставление необходимой рабочей частоты, в пределах поддиапазона, на месте монтажа с помощью LCT на основе WEB.
Особенности организации радиорелейной связи на шельфе и в северных регионах Улучшенные характеристики радиоканала
Особенности организации радиорелейной связи на шельфе и в северных регионах Особенность производства отечественных РРС • Сертифицированная СМК ГОСТ Р ИСО 9001 -2001; • Специальная программа испытаний, предполагающая 100% контроль выпускаемой продукции и жесткие климатические испытания; в результате: Среднее время наработки между отказами (MTBF) по статистике возвратов в ремонт из эксплуатации составляет >300 тыс. часов (в пересчете на станцию 1+0).

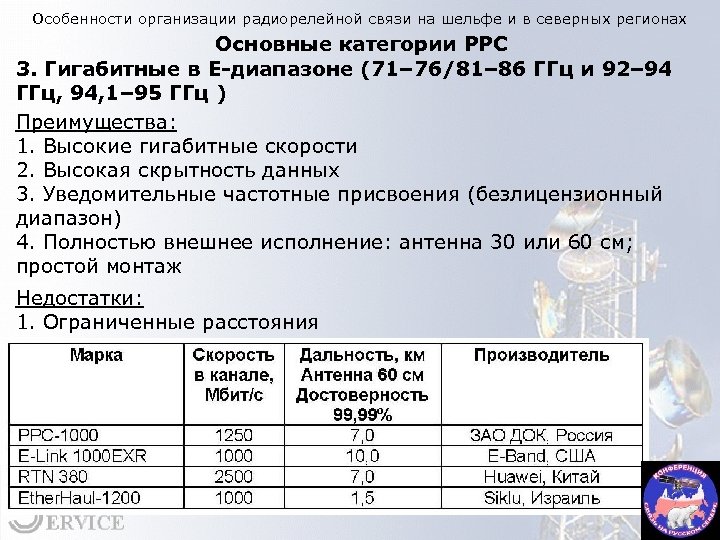

Особенности организации радиорелейной связи на шельфе и в северных регионах Основные категории РРС 3. Гигабитные в Е-диапазоне (71– 76/81– 86 ГГц и 92– 94 ГГц, 94, 1– 95 ГГц ) Преимущества: 1. Высокие гигабитные скорости 2. Высокая скрытность данных 3. Уведомительные частотные присвоения (безлицензионный диапазон) 4. Полностью внешнее исполнение: антенна 30 или 60 см; простой монтаж Недостатки: 1. Ограниченные расстояния
Особенности организации радиорелейной связи на шельфе и в северных регионах Решения. Стабилизированный канал связи Радиорелейные линии связи (РРЛ) связи могут быть активно использованы на этапе разведки природных ископаемых. Геологическая изученность российского шельфа в 10 раз ниже американского шельфа Чукотского моря и в 20 раз ниже шельфа Норвегии. РРС обеспечивает высокопроизводительной связью движущиеся морские суда и платформы, работающие в шельфовых зонах. Оборудование имеет специальную защиту от коррозии для обеспечения нормальной работы в суровых погодных условиях и механизм стабилизации в двух осях (азимут/возвышение). Примеры: - канал 155 -Мбит/с на расстоянии 45 км для мобильной нефтяной платформы ВР в Северном море - канал производительностью 4 х32 -Мбит/с на расстоянии 123 км для нефтяной платформы в Северном море канадской компании Talisman Energy Inc.
Особенности организации радиорелейной связи на шельфе и в северных регионах Решения. Связь над водно поверхностью Особенность организации радиорелейной связи над водной поверхностью – множественные отражения от волнообразной поверхности. Для борьбы с медленными затуханиями – применение QOFDMмодуляции. Пример: ЦРРЛ между Сахалинской и Дальневосточной ж. д. Модуляция QOFDM
Особенности организации радиорелейной связи на шельфе и в северных регионах Решения. Автономный узел ретрансляции Увеличение протяженности РРЛ в малонаселенных районах за счет использования автономных узлов ретрансляции Автономные узлы ретрансляции позволяют наращивать радиорелейные линии связи (РРЛ) на сотни км на безлюдной территории. РРС – основное средство связи с добывающими месторождениями и для транспортирующих трубопроводных систем.

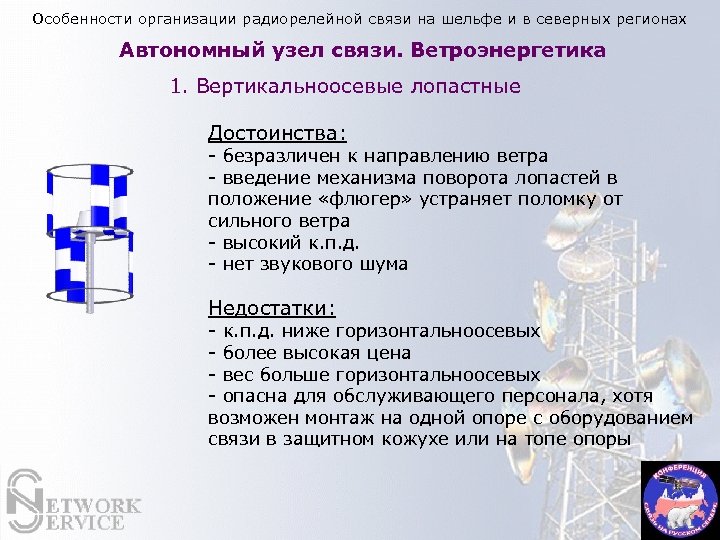

Особенности организации радиорелейной связи на шельфе и в северных регионах Автономный узел связи. Ветроэнергетика 1. Вертикальноосевые лопастные Достоинства: - безразличен к направлению ветра - введение механизма поворота лопастей в положение «флюгер» устраняет поломку от сильного ветра - высокий к. п. д. - нет звукового шума Недостатки: - к. п. д. ниже горизонтальноосевых - более высокая цена - вес больше горизонтальноосевых - опасна для обслуживающего персонала, хотя возможен монтаж на одной опоре с оборудованием связи в защитном кожухе или на топе опоры
Особенности организации радиорелейной связи на шельфе и в северных регионах Автономный узел связи. Ветроэнергетика 2. Вертикальноосевые турбинные Достоинства: - безразличен к направлению ветра - защищен от сильного ветра - высокий к. п. д. за счет направления ветрового потока - нет звукового шума - самый безопасный конструктив: движущие части защищены кожухом. Может монтироваться как снаружи, так и внутри рабочей опоры Недостатки: - к. п. д. ниже горизонтальноосевых - более высокая цена - вес больше горизонтальноосевых и лопастных

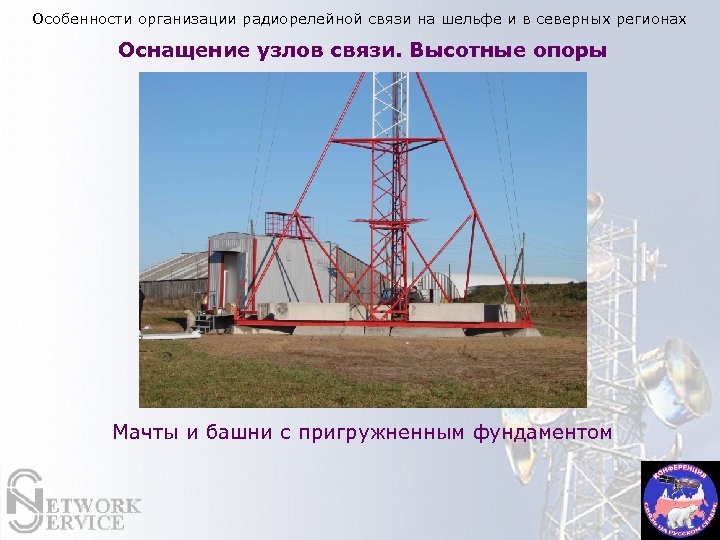

Особенности организации радиорелейной связи на шельфе и в северных регионах Оснащение узлов связи. Высотные опоры Мачты и башни с пригружненным фундаментом
Особенности организации радиорелейной связи на шельфе и в северных регионах Тропосферная РРЛ «Север» - протяжённость 13 200 км - 46 тропосферных РРС
Особенности организации радиорелейной связи на шельфе и в северных регионах Цифровые Тропосферные РРС Серийное производство: Станция тропосферной связи Р-423 -2 А "Бриг 2 А" (замена тропосферной станции Р-412 А "Торф"). Диапазон 4, 4 -5 ГГц. Скорость до 480 кбит/с (9 кан. ТЧ). Протяженность до 450 км. Потребляемая мощность 8 КВт. Диаметр параболической антенны 2, 65 м. Предназначена для организации тропосферной связи в оперативно-тактическом и тактическом звеньях управления. Разработка: малогабаритная перевозимая цифровая радиорелейная тропосферная станция диапазона 4, 4 -5 ГГц "Сосник-4 ПМ" с антенной диаметром 1, 5 м с пропускной способностью до 512 кбит/с.
