Ассистент профессора ФОЕНП Секенова Айжан Угутаевна Магнитное

Ассистент профессора ФОЕНП Секенова Айжан Угутаевна

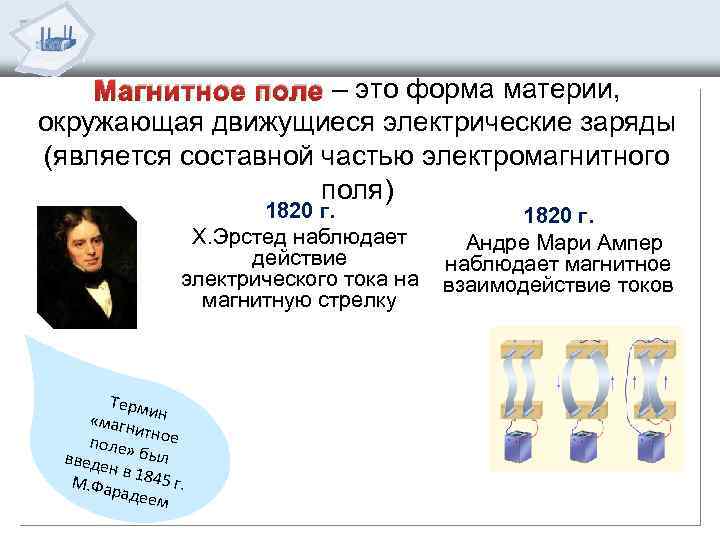

Магнитное поле – это форма материи, окружающая движущиеся электрические заряды (является составной частью электромагнитного поля) 1820 г. Х. Эрстед наблюдает действие электрического тока на магнитную стрелку Терми «магн н ит поле» ное был введе нв М. Фар 1845 г. адеем 1820 г. Андре Мари Ампер наблюдает магнитное взаимодействие токов

Свойства магнитного поля Ø Магнитное поле порождается движущимися электрическими зарядами или переменными электрическими полями Ø Магнитное поле действует на движущиеся в нем Ø электрические заряды с поле Переменное магнитное некоторой силой порождает в окружающем пространстве переменное электрическое поле, т. е. эти поля всегда взаимосвязаны и, изменяясь, порождают друга Ø Магнитное поле носит вихревой характер

Графическое представление магнитного поля Магнитное поле изображают графически посредством силовых магнитных линий (по ним располагаются железные опилки или оси магнитных стрелок) Силовые линии магнитного поля охватывают траекторию движущихся электрических зарядов и проводники с током

Сила Ампера Если ладонь левой руки расположить так, чтобы магнитные линии входили в нее, а четыре вытянутых пальца направить по току в проводнике, то отставленный на 900 большой палец покажет направление силы Ампера

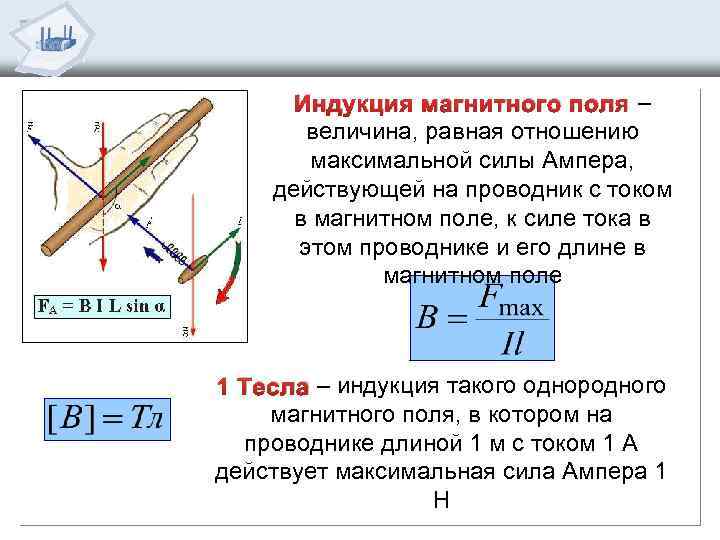

Индукция магнитного поля – величина, равная отношению максимальной силы Ампера, действующей на проводник с током в магнитном поле, к силе тока в этом проводнике и его длине в магнитном поле 1 Тесла – индукция такого однородного магнитного поля, в котором на проводнике длиной 1 м с током 1 А действует максимальная сила Ампера 1 Н

Магнитное поле прямого тока Магнитные линии прямого тока представляют собой концентрические окружности, охватывающие проводник, с центром на проводнике с током - индукция магнитного поля, возникшего вокруг прямого тока силой I на расстоянии r от проводника - магнитная постоянная - относительная магнитная проницаемость среды Относительная магнитная проницаемость среды – безразмерная скалярная величина, которая показывает, во сколько раз изменяется индукция магнитного поля при переносе проводника с током из вакуума в данную среду

Индукция магнитного поля кругового тока R - индукция магнитного поля кругового тока радиусом R с силой тока I Индукция магнитного поля катушки с током(соленоида) Соленоид – цилиндрическая катушка, состоящая из большого числа намотанных вплотную друг к другу витков проводника - число витков катушки на единице ее длины

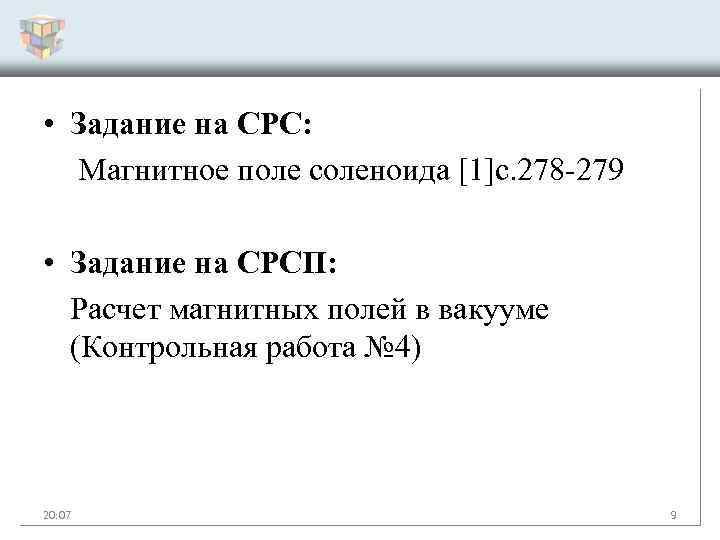

• Задание на СРС: Магнитное поле соленоида [1]с. 278 -279 • Задание на СРСП: Расчет магнитных полей в вакууме (Контрольная работа № 4) 20: 07 9

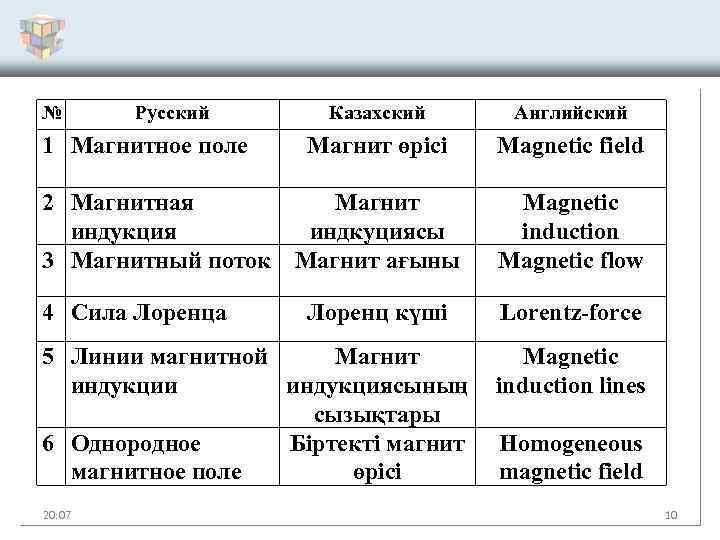

№ Русский 1 Магнитное поле Казахский Английский Магнит өрісі Magnetic field 2 Магнитная Магнит индукция индкуциясы 3 Магнитный поток Магнит ағыны Magnetic induction Magnetic flow 4 Сила Лоренца Lorentz-force Лоренц күші 5 Линии магнитной Магнит индукции индукциясының сызықтары 6 Однородное Біртекті магнитное поле өрісі 20: 07 Magnetic induction lines Homogeneous magnetic field 10

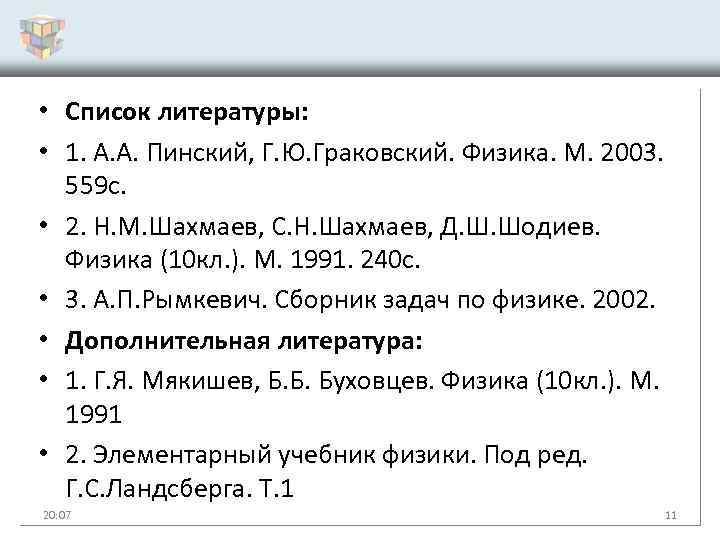

• Список литературы: • 1. А. А. Пинский, Г. Ю. Граковский. Физика. М. 2003. 559 с. • 2. Н. М. Шахмаев, С. Н. Шахмаев, Д. Ш. Шодиев. Физика (10 кл. ). М. 1991. 240 с. • 3. А. П. Рымкевич. Сборник задач по физике. 2002. • Дополнительная литература: • 1. Г. Я. Мякишев, Б. Б. Буховцев. Физика (10 кл. ). М. 1991 • 2. Элементарный учебник физики. Под ред. Г. С. Ландсберга. Т. 1 20: 07 11
