АСКУГ АВТОМАТИЗИРОВАННАЯ СИСТЕМА КОММЕРЧЕСКОГО УЧЕТА ПРИРОДНОГО ГАЗА ДЛЯ БЫТОВЫХ ПОТРЕБИТЕЛЕЙ

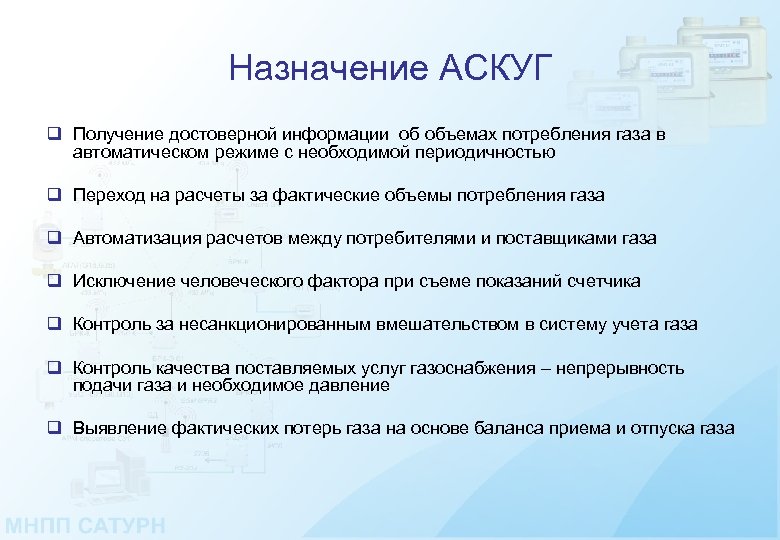

Назначение АСКУГ q Получение достоверной информации об объемах потребления газа в автоматическом режиме с необходимой периодичностью q Переход на расчеты за фактические объемы потребления газа q Автоматизация расчетов между потребителями и поставщиками газа q Исключение человеческого фактора при съеме показаний счетчика q Контроль за несанкционированным вмешательством в систему учета газа q Контроль качества поставляемых услуг газоснабжения – непрерывность подачи газа и необходимое давление q Выявление фактических потерь газа на основе баланса приема и отпуска газа

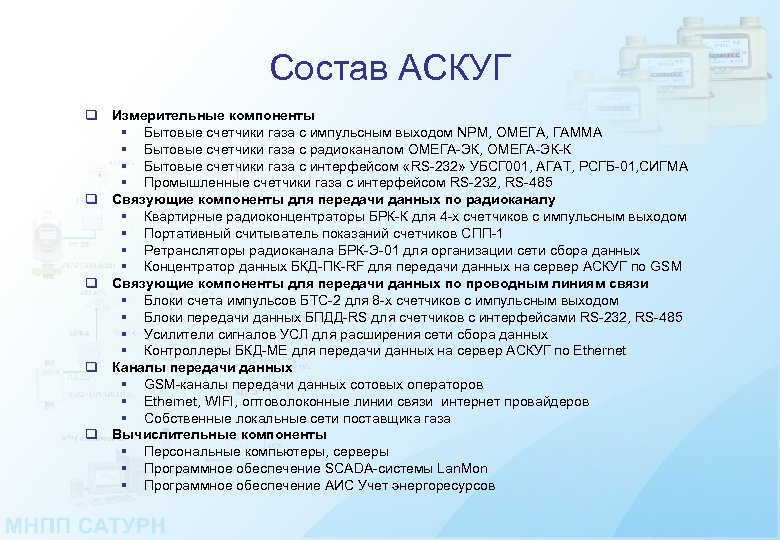

Состав АСКУГ q Измерительные компоненты § Бытовые счетчики газа с импульсным выходом NPM, ОМЕГА, ГАММА § Бытовые счетчики газа с радиоканалом ОМЕГА-ЭК, ОМЕГА-ЭК-К § Бытовые счетчики газа с интерфейсом «RS-232» УБСГ 001, АГАТ, РСГБ-01, СИГМА § Промышленные счетчики газа с интерфейсом RS-232, RS-485 q Связующие компоненты для передачи данных по радиоканалу § Квартирные радиоконцентраторы БРК-К для 4 -х счетчиков с импульсным выходом § Портативный считыватель показаний счетчиков СПП-1 § Ретрансляторы радиоканала БРК-Э-01 для организации сети сбора данных § Концентратор данных БКД-ПК-RF для передачи данных на сервер АСКУГ по GSM q Связующие компоненты для передачи данных по проводным линиям связи § Блоки счета импульсов БТС-2 для 8 -х счетчиков с импульсным выходом § Блоки передачи данных БПДД-RS для счетчиков с интерфейсами RS-232, RS-485 § Усилители сигналов УСЛ для расширения сети сбора данных § Контроллеры БКД-МЕ для передачи данных на сервер АСКУГ по Ethernet q Каналы передачи данных § GSM-каналы передачи данных сотовых операторов § Ethernet, WIFI, оптоволоконные линии связи интернет провайдеров § Собственные локальные сети поставщика газа q Вычислительные компоненты § Персональные компьютеры, серверы § Программное обеспечение SCADA-системы Lan. Mon § Программное обеспечение АИС Учет энергоресурсов

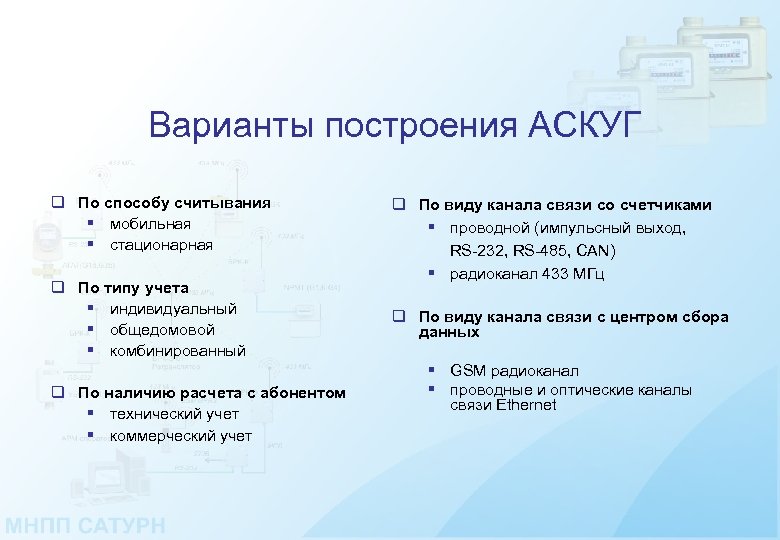

Варианты построения АСКУГ q По способу считывания § мобильная § стационарная q По типу учета § индивидуальный § общедомовой § комбинированный q По наличию расчета с абонентом § технический учет § коммерческий учет q По виду канала связи со счетчиками § проводной (импульсный выход, RS-232, RS-485, CAN) § радиоканал 433 МГц q По виду канала связи с центром сбора данных § GSM радиоканал § проводные и оптические каналы связи Ethernet

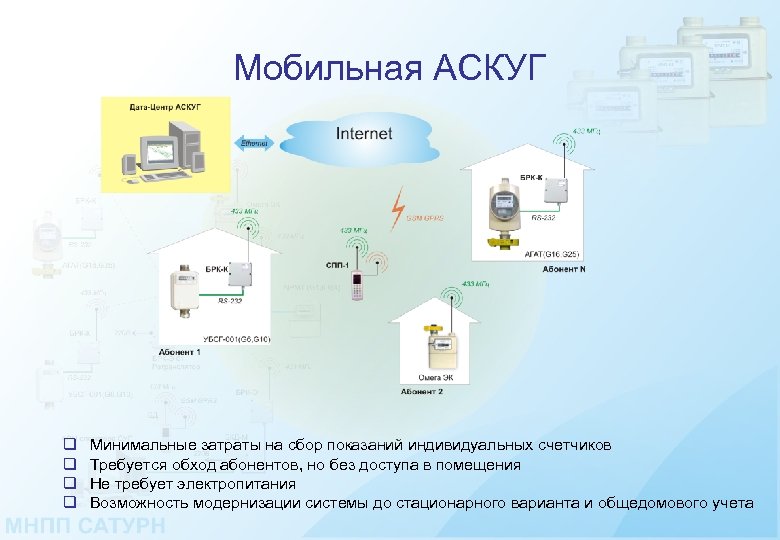

Мобильная АСКУГ q q Минимальные затраты на сбор показаний индивидуальных счетчиков Требуется обход абонентов, но без доступа в помещения Не требует электропитания Возможность модернизации системы до стационарного варианта и общедомового учета

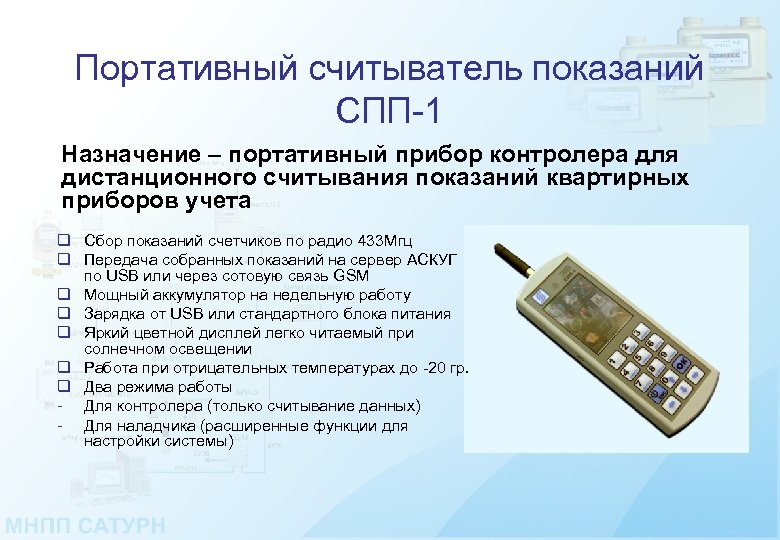

Портативный считыватель показаний СПП-1 Назначение – портативный прибор контролера для дистанционного считывания показаний квартирных приборов учета q Сбор показаний счетчиков по радио 433 Мгц q Передача собранных показаний на сервер АСКУГ по USB или через сотовую связь GSM q Мощный аккумулятор на недельную работу q Зарядка от USB или стандартного блока питания q Яркий цветной дисплей легко читаемый при солнечном освещении q Работа при отрицательных температурах до -20 гр. q Два режима работы - Для контролера (только считывание данных) - Для наладчика (расширенные функции для настройки системы)

Радиоконцентраторы БРК-К Назначение – передача данных от квартирных приборов учета по радиоканалу 433 МГц q q q Подключение до 4 -х счетчиков с импульсным выходом NPM, ОМЕГА, ГАММА Контроль исправности кабеля счетчика (NAMUR) Подключение счетчика газа с интерфейсом «RS-232» УБСГ 001, АГАТ Управление отсечным клапаном Встроенная или внешняя антенна Литиевая батарея питания на 6 лет Дополнительные функции q Контроль температуры от двух цифровых термометров q Контроль давления электро-контактного манометра q Контроль несанкционированного вскрытия корпуса q Контроль шлейфа охранной сигнализации

Стационарная АСКУГ по GSM q Непрерывный контроль параметров газоснабжения q Минимизация влияния человеческого фактора

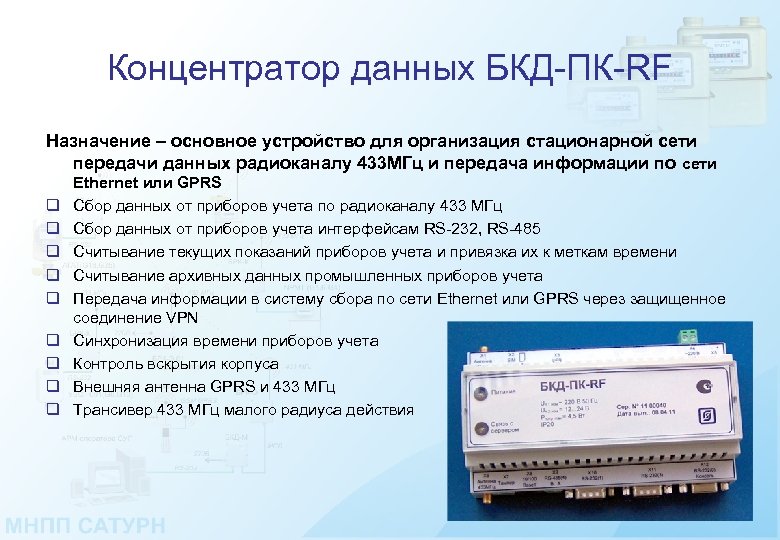

Концентратор данных БКД-ПК-RF Назначение – основное устройство для организация стационарной сети передачи данных радиоканалу 433 МГц и передача информации по сети q q q q q Ethernet или GPRS Cбор данных от приборов учета по радиоканалу 433 МГц Cбор данных от приборов учета интерфейсам RS-232, RS-485 Считывание текущих показаний приборов учета и привязка их к меткам времени Считывание архивных данных промышленных приборов учета Передача информации в систему сбора по сети Ethernet или GPRS через защищенное соединение VPN Синхронизация времени приборов учета Контроль вскрытия корпуса Внешняя антенна GPRS и 433 МГц Трансивер 433 МГц малого радиуса действия

Ретрансляторы радиоканала 433 МГц q Увеличение дальности действия радиоканала 433 МГц для покрытия всего поселка q До 10 зон ретрансляции

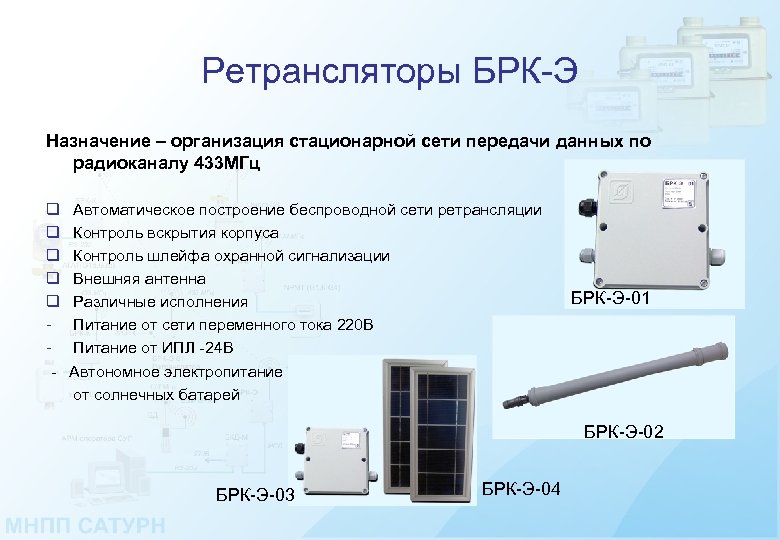

Ретрансляторы БРК-Э Назначение – организация стационарной сети передачи данных по радиоканалу 433 МГц q q q - Автоматическое построение беспроводной сети ретрансляции Контроль вскрытия корпуса Контроль шлейфа охранной сигнализации Внешняя антенна Различные исполнения Питание от сети переменного тока 220 В Питание от ИПЛ -24 В Автономное электропитание от солнечных батарей БРК-Э-01 БРК-Э-02 БРК-Э-03 БРК-Э-04

Радиоконцентратор БРК-Э Назначение – организация стационарной сети передачи данных по радиоканалу 433 МГц в многоквартирных домах q q q q Сбор данных от квартирных БРК-К Устанавливается на этажах Передача данных по внутридомовой информационно-питающей линии Контроль вскрытия корпуса Контроль шлейфа охранной сигнализации Внешняя антенна Трансивер 433 МГц малого радиуса действия

Стационарная проводная АСКУГ для многоквартирных домов и выводом по Ethernet q q q Снятие показаний индивидуальных счетчиков c импульсным выходом Снятие показаний индивидуальных счетчиков по радиоканалу 433 МГц Снятие показаний общедомовых счетчиков по RS-232, RS-485 Передача данных по информационно-питающей линии в общедомовой регистратор Передача данных на АРМ оператора по локальной сети Ethernet, VPN каналу сети Интернет

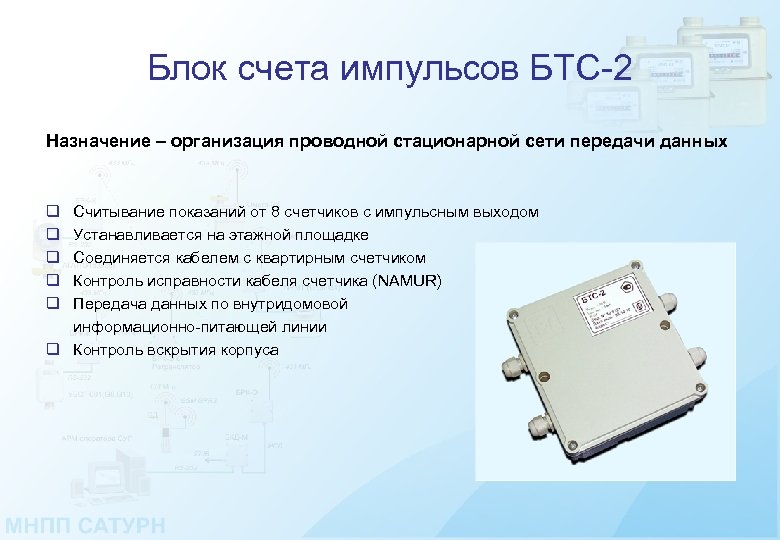

Блок счета импульсов БТС-2 Назначение – организация проводной стационарной сети передачи данных q q q Считывание показаний от 8 счетчиков с импульсным выходом Устанавливается на этажной площадке Соединяется кабелем с квартирным счетчиком Контроль исправности кабеля счетчика (NAMUR) Передача данных по внутридомовой информационно-питающей линии q Контроль вскрытия корпуса

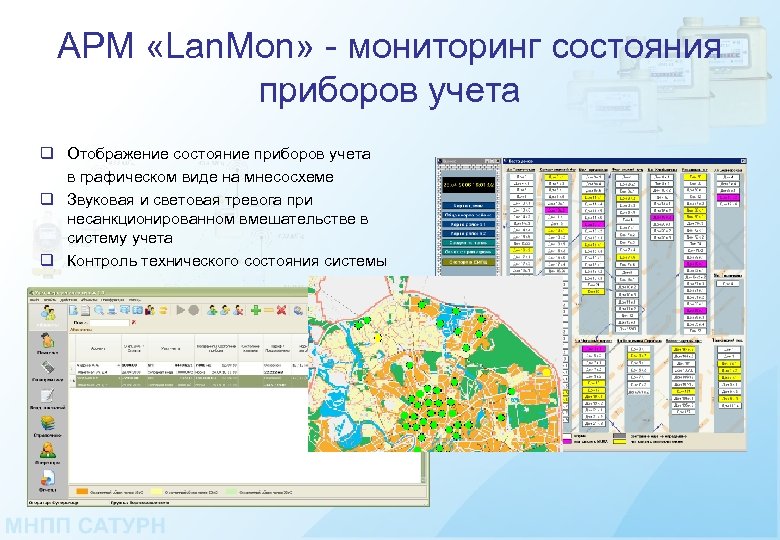

АРМ «Lan. Mon» - мониторинг состояния приборов учета q Отображение состояние приборов учета в графическом виде на мнесосхеме q Звуковая и световая тревога при несанкционированном вмешательстве в систему учета q Контроль технического состояния системы

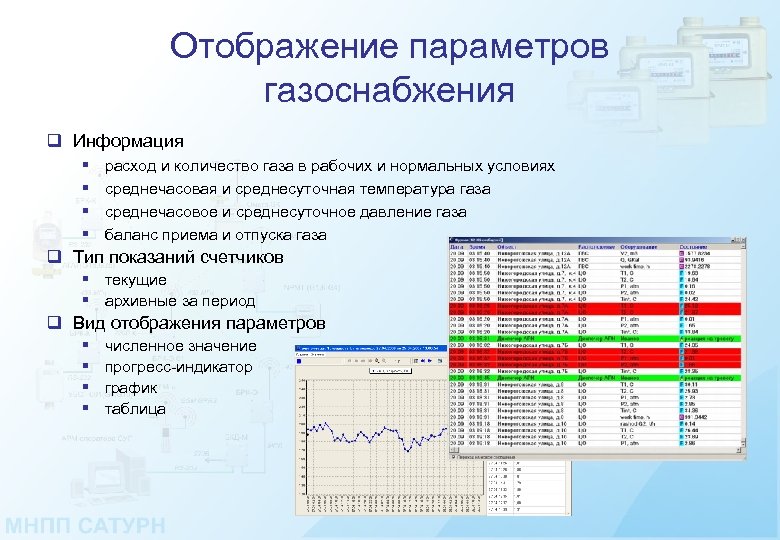

Отображение параметров газоснабжения q Информация § § расход и количество газа в рабочих и нормальных условиях среднечасовая и среднесуточная температура газа среднечасовое и среднесуточное давление газа баланс приема и отпуска газа q Тип показаний счетчиков § текущие § архивные за период q Вид отображения параметров § § численное значение прогресс-индикатор график таблица

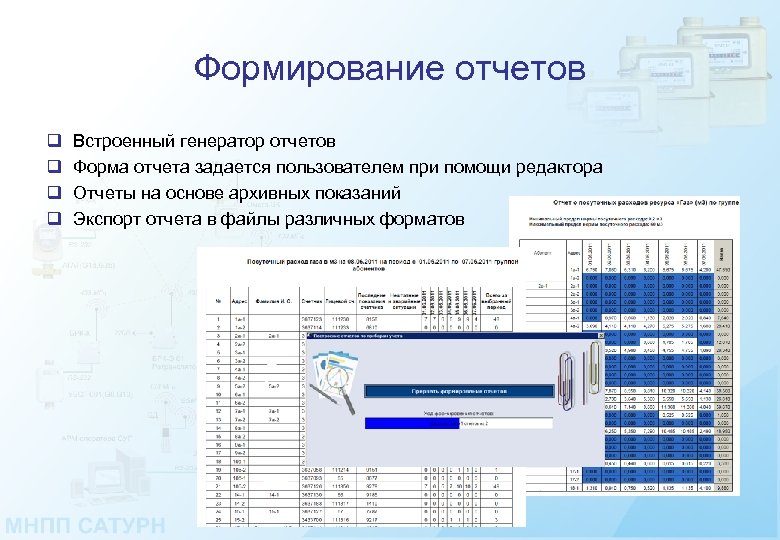

Формирование отчетов q q Встроенный генератор отчетов Форма отчета задается пользователем при помощи редактора Отчеты на основе архивных показаний Экспорт отчета в файлы различных форматов

АИС Учет энергоресурсов q коммерческий и технический учет по показаниям приборов или по нормативам q расчет по предоплате (авансу) или в кредит q регистрация абонентов, ведение базы данных, привязка абонентов к приборам учета, объединение в группы q ведение счетов абонентов, учет прихода и расхода денежных средств q поддержка различных тарифных планов q ввод информации об оплате и стоимости энергоресурса оператором в ручном режиме q выставление платежных извещений абоненту q формирование отчетности по состоянию счета абонента и по его истории q встроенный генератор отчетов q автоматическая рассылка уведомлений посредством текстовых сообщений установленной формы в сети сотовой связи GSM q оперативное отключения подачи газа абоненту за неуплату q расчет небаланса для группы абонентов q разграничение прав доступа операторов системы q ведение журналов и статистики по работе системы

Сертификаты q Сертификат об утверждении типа средства измерения АИИС ЕАСДКи. У q Сертификат об утверждении типа средства измерения радиоконцентратора БРК q Сертификат об утверждении типа средства измерения блока счета импульсов БТС-2
