Асинхронные машины Цикл лекций в курсе «Электрические машины» Доцент О. Л. Рапопорт 2009 900 Асинхронные машины Цикл лекций в курсе «Электрические машины» Доцент О. Л. Рапопорт 2009 900 igr. net

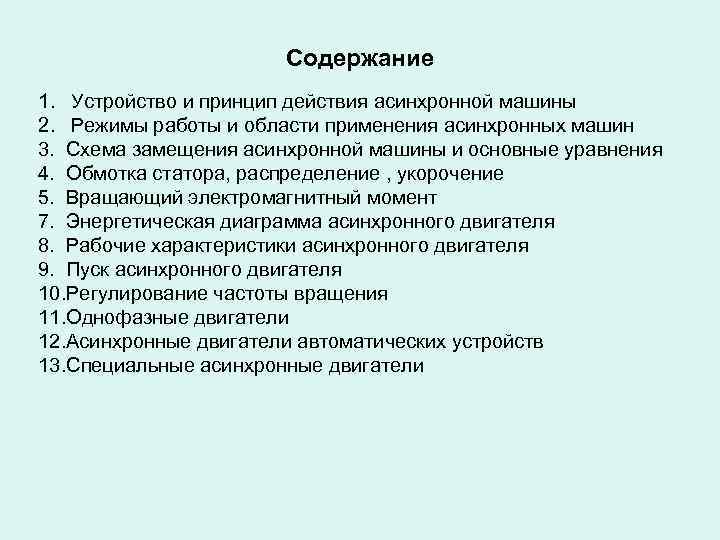

Содержание 1. Устройство и принцип действия асинхронной машины 2. Режимы работы и области применения Содержание 1. Устройство и принцип действия асинхронной машины 2. Режимы работы и области применения асинхронных машин 3. Схема замещения асинхронной машины и основные уравнения 4. Обмотка статора, распределение , укорочение 5. Вращающий электромагнитный момент 7. Энергетическая диаграмма асинхронного двигателя 8. Рабочие характеристики асинхронного двигателя 9. Пуск асинхронного двигателя 10. Регулирование частоты вращения 11. Однофазные двигатели 12. Асинхронные двигатели автоматических устройств 13. Специальные асинхронные двигатели

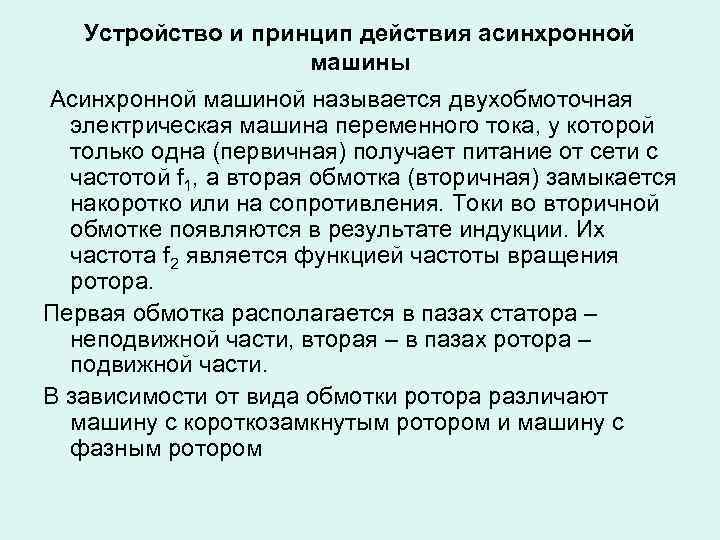

Устройство и принцип действия асинхронной машины Асинхронной машиной называется двухобмоточная электрическая машина переменного тока, Устройство и принцип действия асинхронной машины Асинхронной машиной называется двухобмоточная электрическая машина переменного тока, у которой только одна (первичная) получает питание от сети с частотой f 1, а вторая обмотка (вторичная) замыкается накоротко или на сопротивления. Токи во вторичной обмотке появляются в результате индукции. Их частота f 2 является функцией частоты вращения ротора. Первая обмотка располагается в пазах статора – неподвижной части, вторая – в пазах ротора – подвижной части. В зависимости от вида обмотки ротора различают машину с короткозамкнутым ротором и машину с фазным ротором

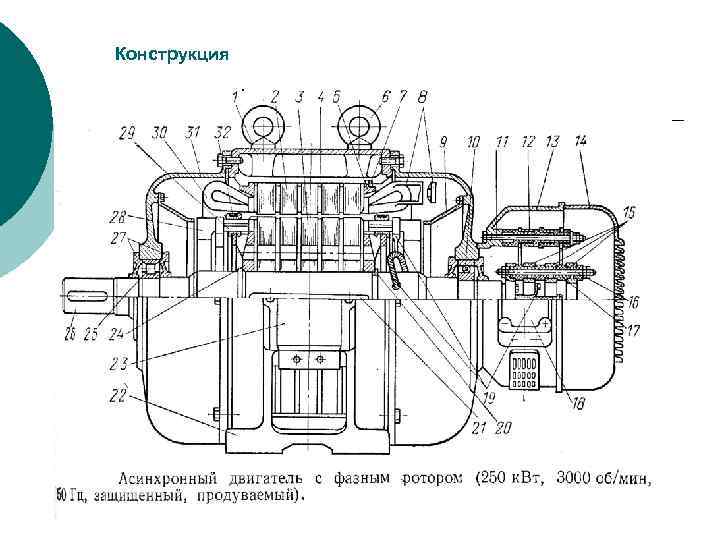

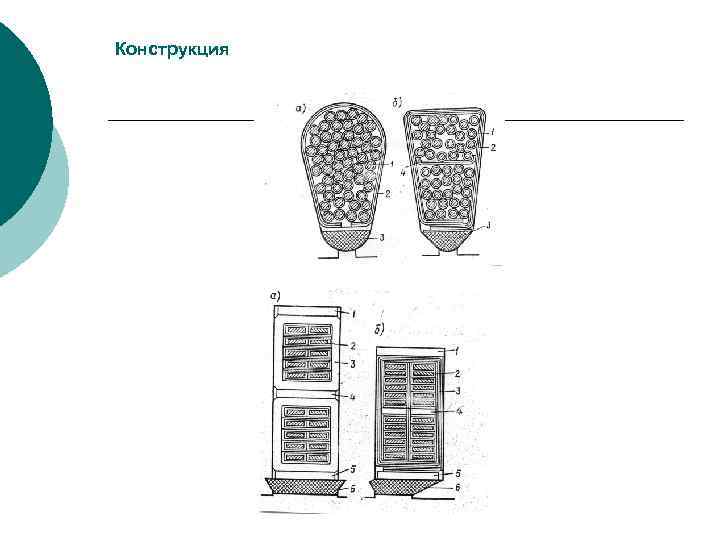

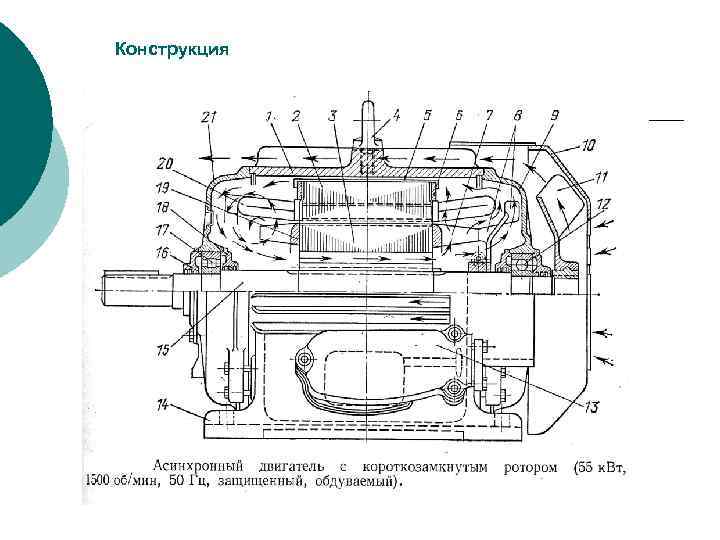

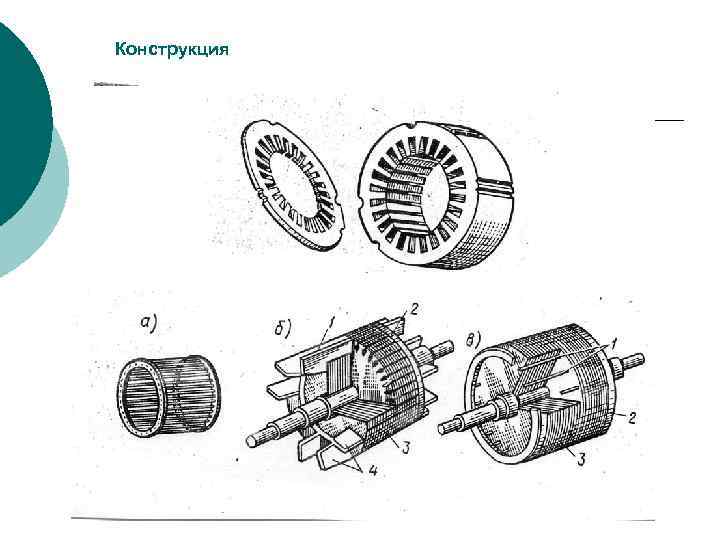

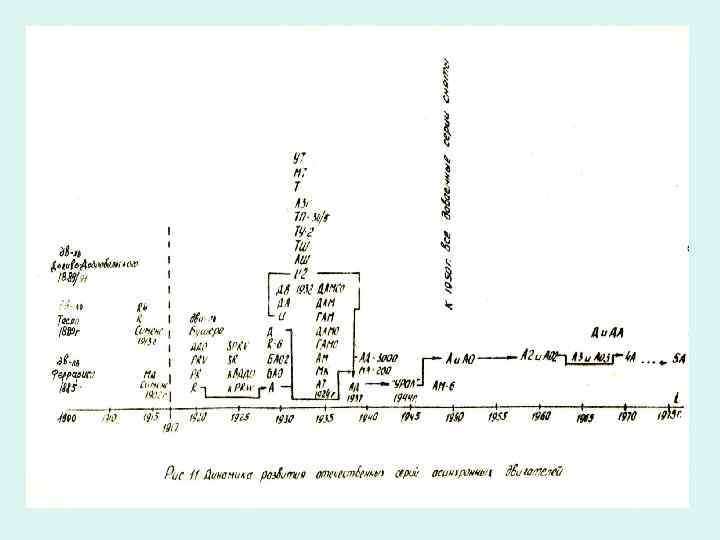

Конструкция Конструкция

Конструкция Конструкция

Конструкция Конструкция

Конструкция Конструкция

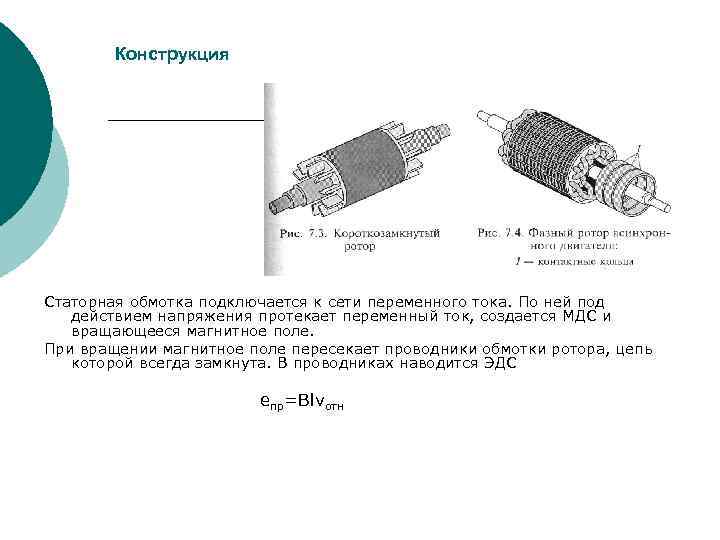

Конструкция Статорная обмотка подключается к сети переменного тока. По ней под действием напряжения протекает Конструкция Статорная обмотка подключается к сети переменного тока. По ней под действием напряжения протекает переменный ток, создается МДС и вращающееся магнитное поле. При вращении магнитное поле пересекает проводники обмотки ротора, цепь которой всегда замкнута. В проводниках наводится ЭДС eпр=Blvотн

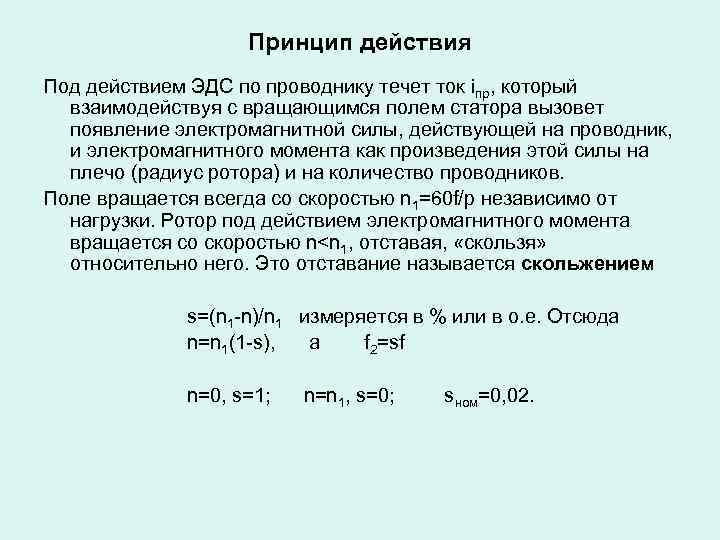

Принцип действия Под действием ЭДС по проводнику течет ток iпр, который взаимодействуя с вращающимся Принцип действия Под действием ЭДС по проводнику течет ток iпр, который взаимодействуя с вращающимся полем статора вызовет появление электромагнитной силы, действующей на проводник, и электромагнитного момента как произведения этой силы на плечо (радиус ротора) и на количество проводников. Поле вращается всегда со скоростью n 1=60 f/p независимо от нагрузки. Ротор под действием электромагнитного момента вращается со скоростью n

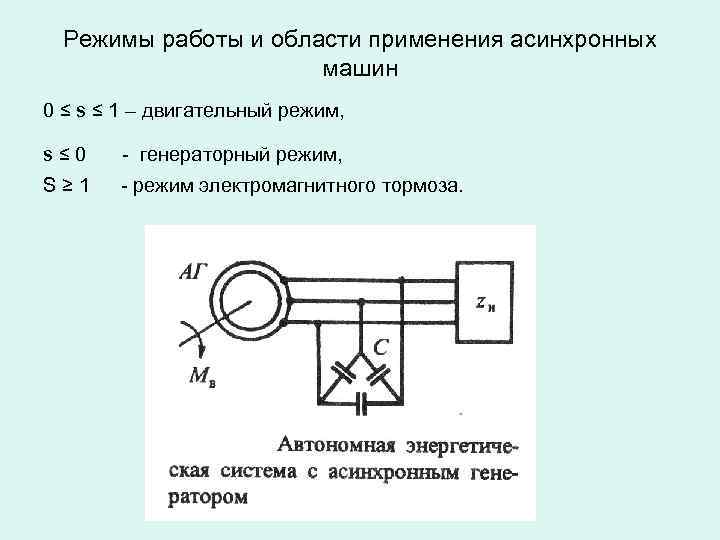

Режимы работы и области применения асинхронных машин 0 ≤ s ≤ 1 – двигательный Режимы работы и области применения асинхронных машин 0 ≤ s ≤ 1 – двигательный режим, s≤ 0 - генераторный режим, S≥ 1 - режим электромагнитного тормоза.

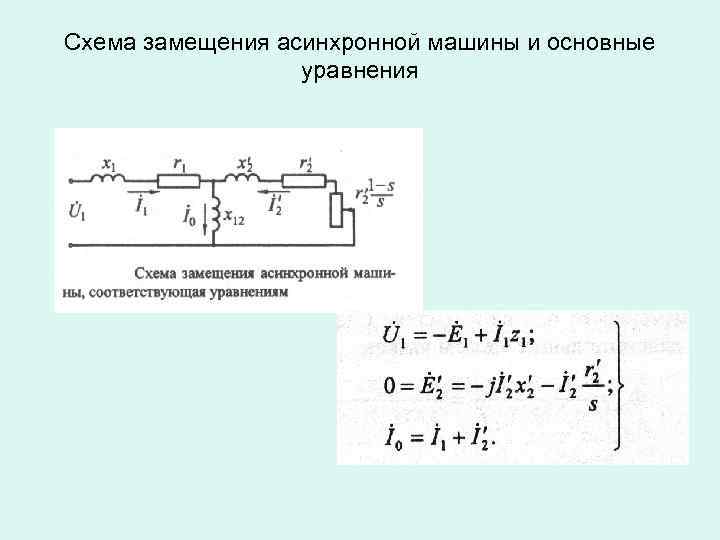

Схема замещения асинхронной машины и основные уравнения Схема замещения асинхронной машины и основные уравнения

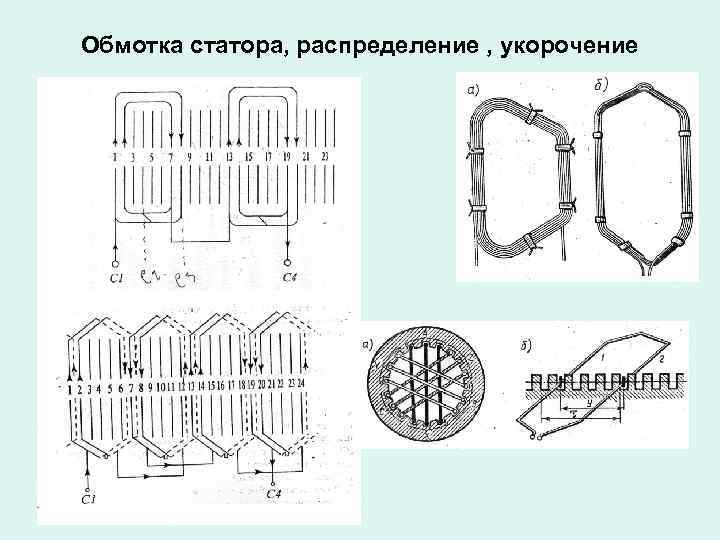

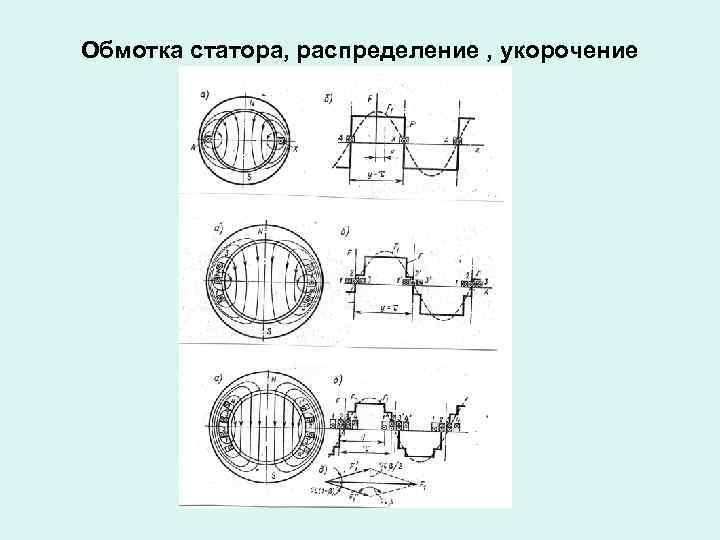

Обмотка статора, распределение , укорочение Обмотка статора, распределение , укорочение

Обмотка статора, распределение , укорочение Начала и концы фаз должны иметь стандартное обозначение По Обмотка статора, распределение , укорочение Начала и концы фаз должны иметь стандартное обозначение По ГОСТ 183 -74 (до 1987 г. ) Обмотка статора С 1 С 4 C 2 C 5 С 3 С 6 Обмотка ротора Р 1 Р 2 Р 3 По ГОСТ 26772 -85 (с 1987 г. ) U 1 U 2 V 1 V 2 W 1 W 2 K 1 L 1 M 1 K 2 L 2 M 2 K L M Q звезда

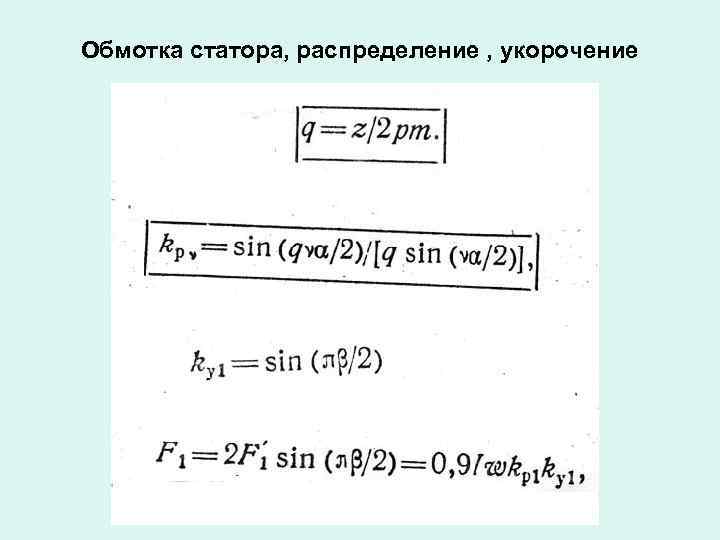

Обмотка статора, распределение , укорочение Обмотка статора, распределение , укорочение

Обмотка статора, распределение , укорочение Обмотка статора, распределение , укорочение

Обмотка статора, распределение , укорочение Обмотка статора, распределение , укорочение

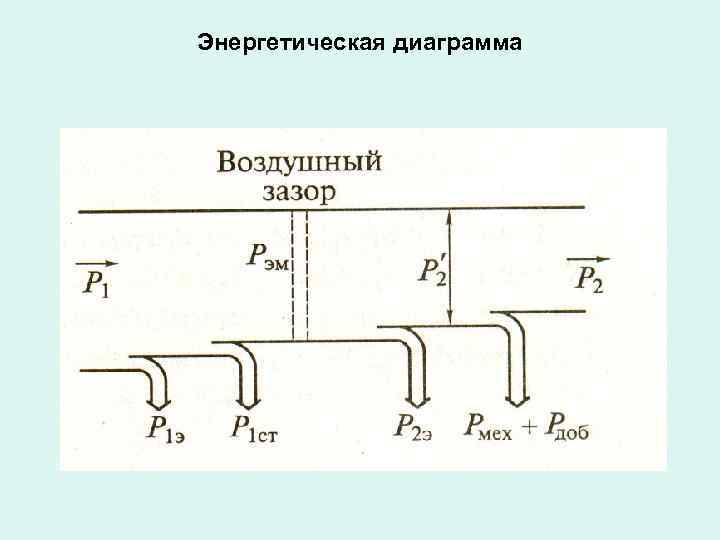

Энергетическая диаграмма Энергетическая диаграмма

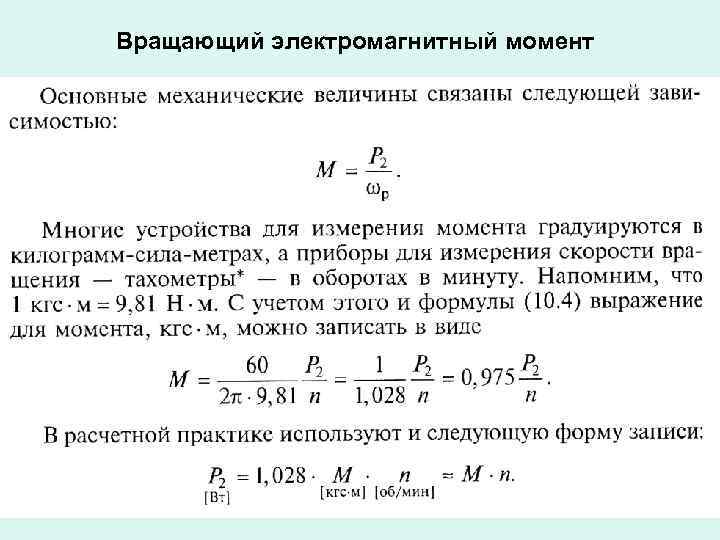

Вращающий электромагнитный момент Вращающий электромагнитный момент

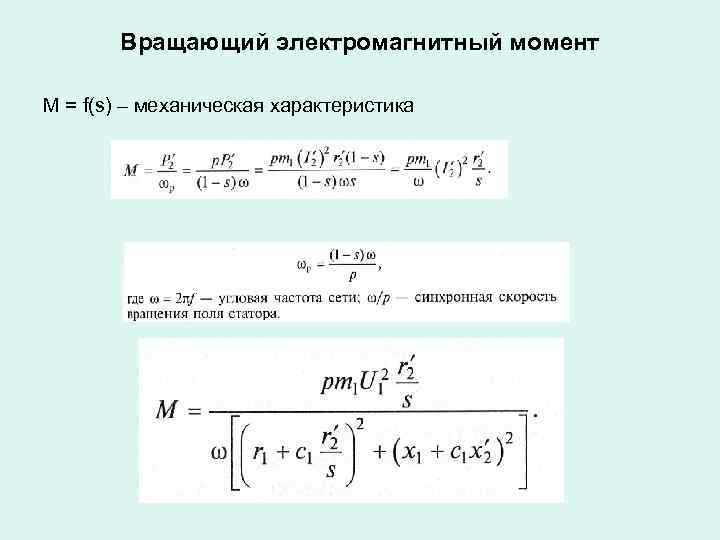

Вращающий электромагнитный момент M = f(s) – механическая характеристика Вращающий электромагнитный момент M = f(s) – механическая характеристика

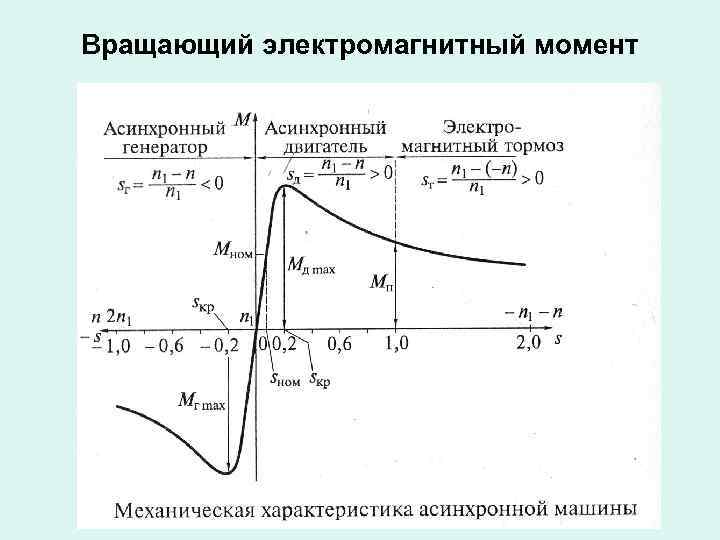

Вращающий электромагнитный момент Вращающий электромагнитный момент

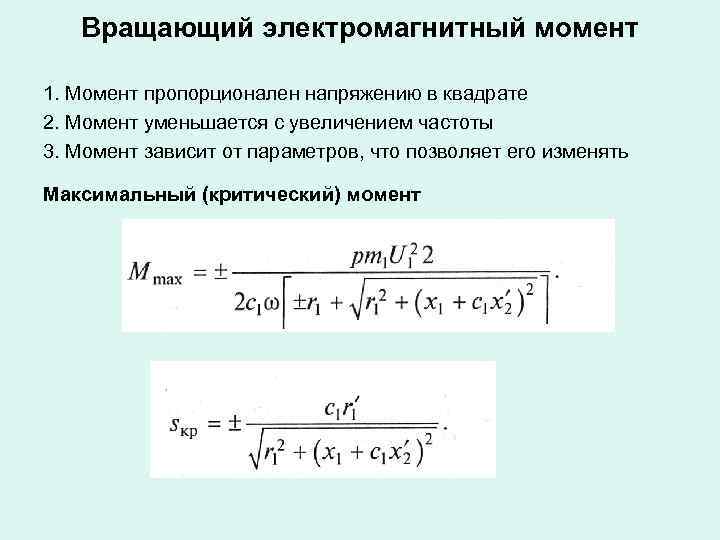

Вращающий электромагнитный момент 1. Момент пропорционален напряжению в квадрате 2. Момент уменьшается с увеличением Вращающий электромагнитный момент 1. Момент пропорционален напряжению в квадрате 2. Момент уменьшается с увеличением частоты 3. Момент зависит от параметров, что позволяет его изменять Максимальный (критический) момент

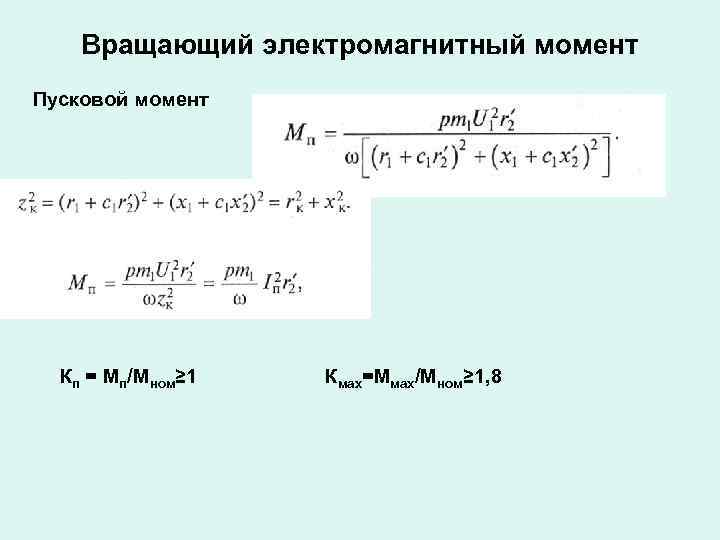

Вращающий электромагнитный момент Пусковой момент Кп = Мп/Мном≥ 1 Кмах=Ммах/Мном≥ 1, 8 Вращающий электромагнитный момент Пусковой момент Кп = Мп/Мном≥ 1 Кмах=Ммах/Мном≥ 1, 8

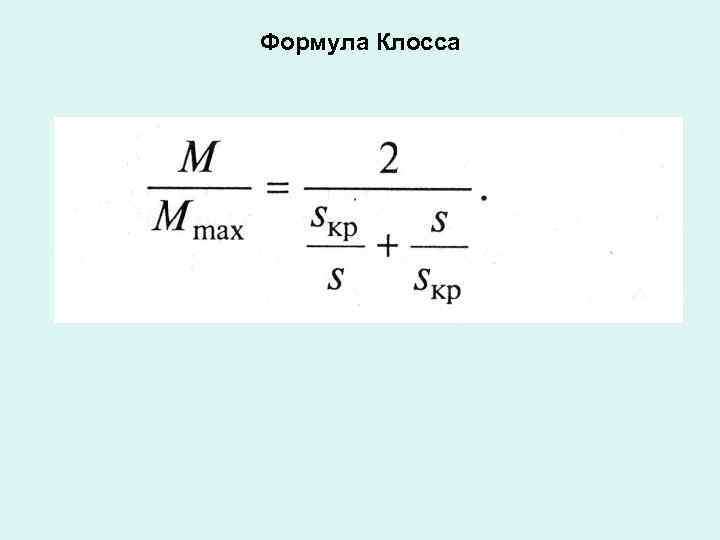

Формула Клосса Формула Клосса

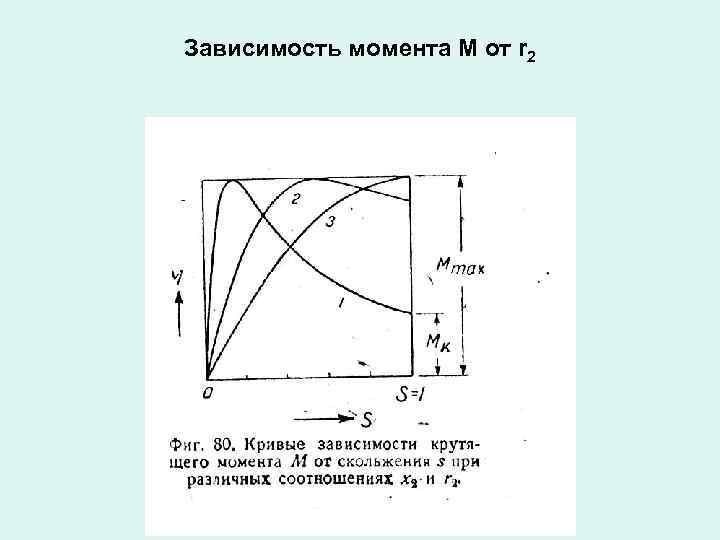

Зависимость момента М от r 2 Зависимость момента М от r 2

Зависимость момента М от напряжения Зависимость момента М от напряжения

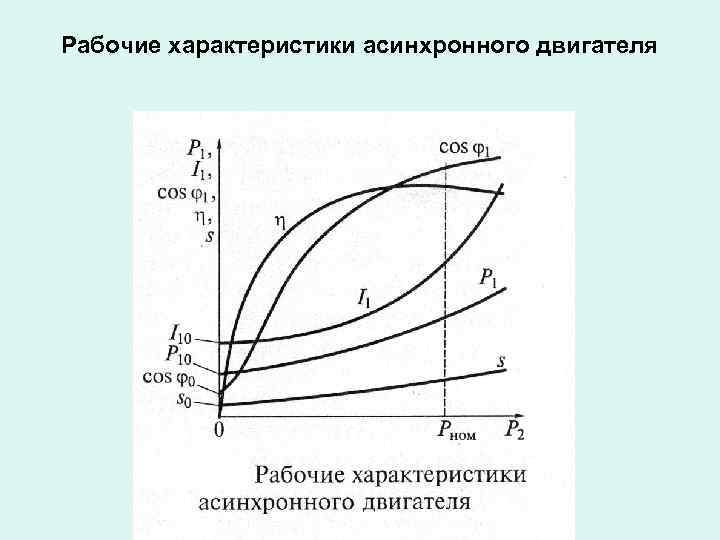

Рабочие характеристики асинхронного двигателя Рабочие характеристики асинхронного двигателя

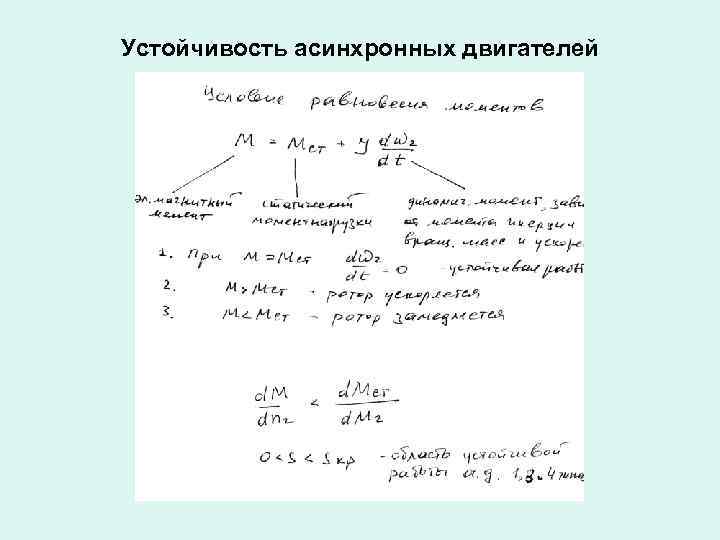

Устойчивость асинхронных двигателей Устойчивость асинхронных двигателей

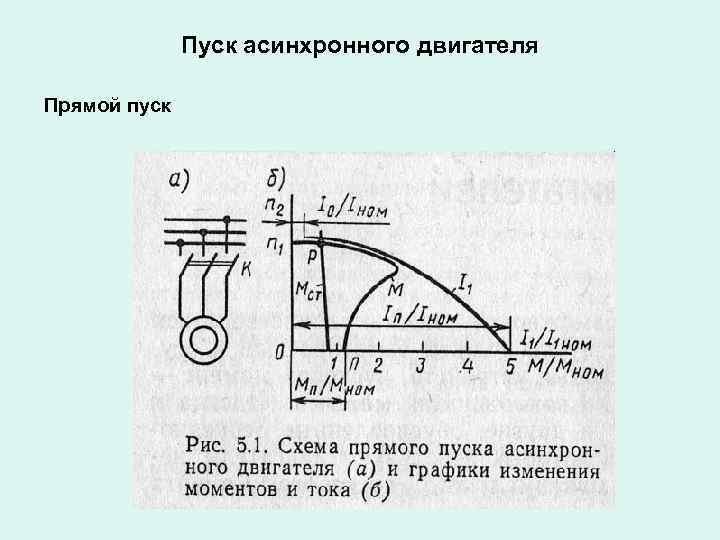

Пуск асинхронного двигателя Прямой пуск Пуск асинхронного двигателя Прямой пуск

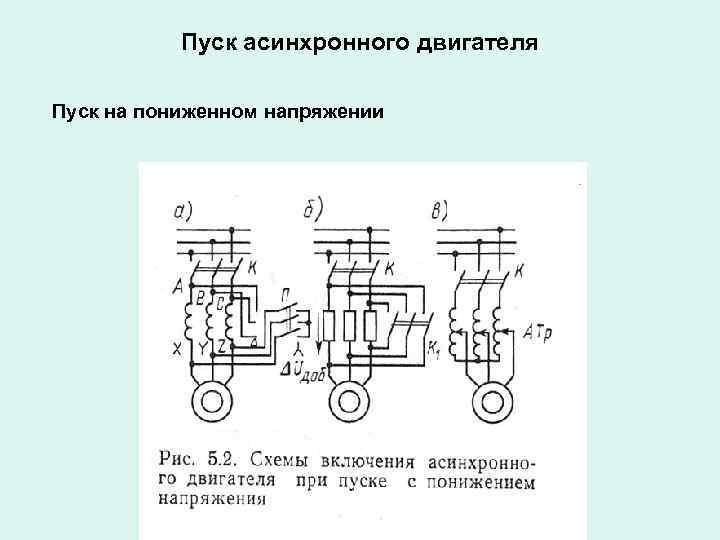

Пуск асинхронного двигателя Пуск на пониженном напряжении Пуск асинхронного двигателя Пуск на пониженном напряжении

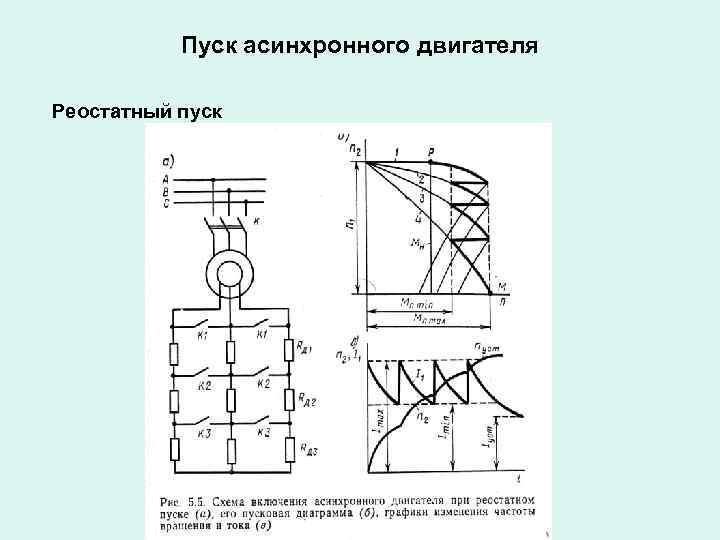

Пуск асинхронного двигателя Реостатный пуск Пуск асинхронного двигателя Реостатный пуск

Пуск асинхронного двигателя Двухклеточный ротор Пуск асинхронного двигателя Двухклеточный ротор

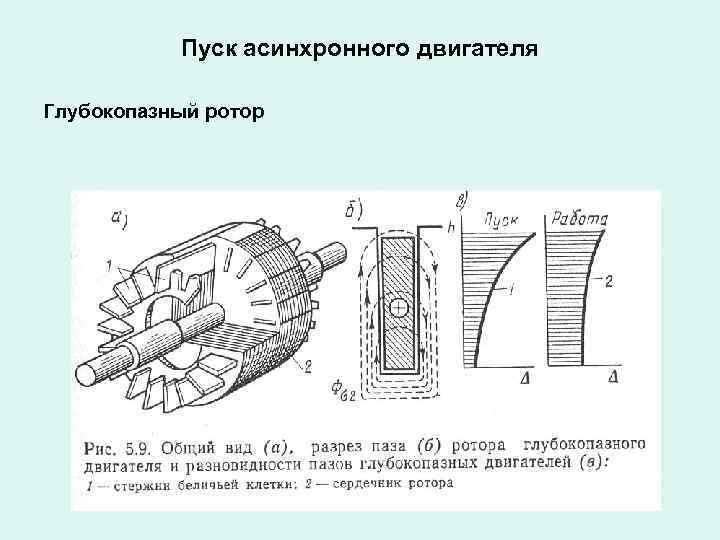

Пуск асинхронного двигателя Глубокопазный ротор Пуск асинхронного двигателя Глубокопазный ротор

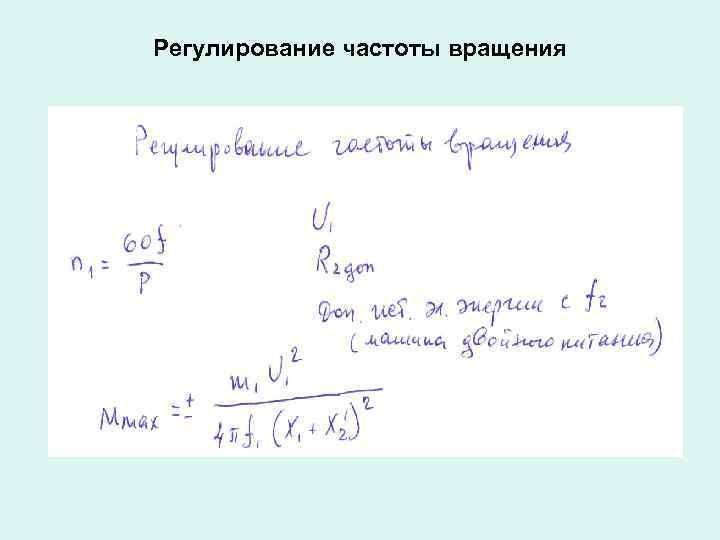

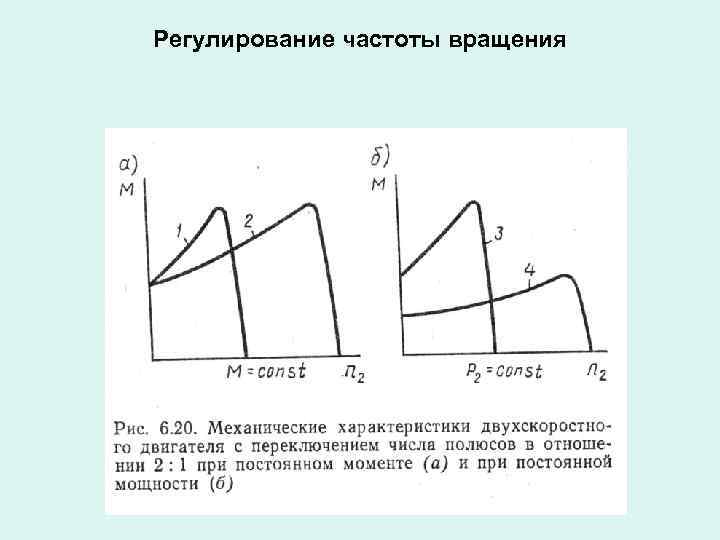

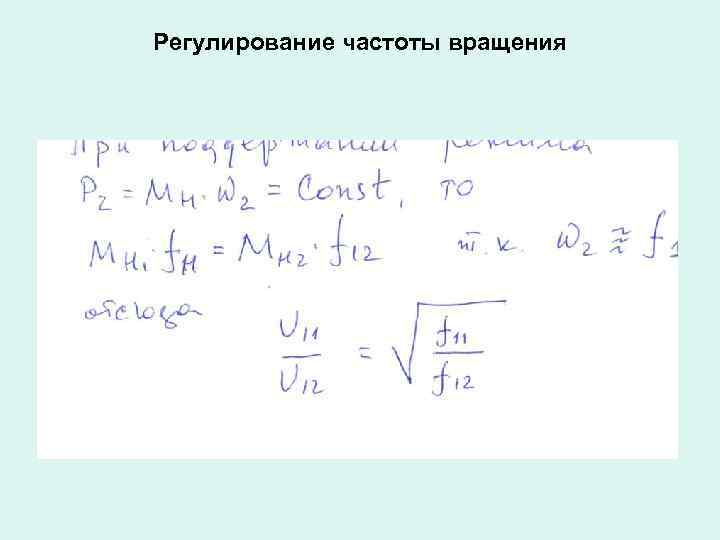

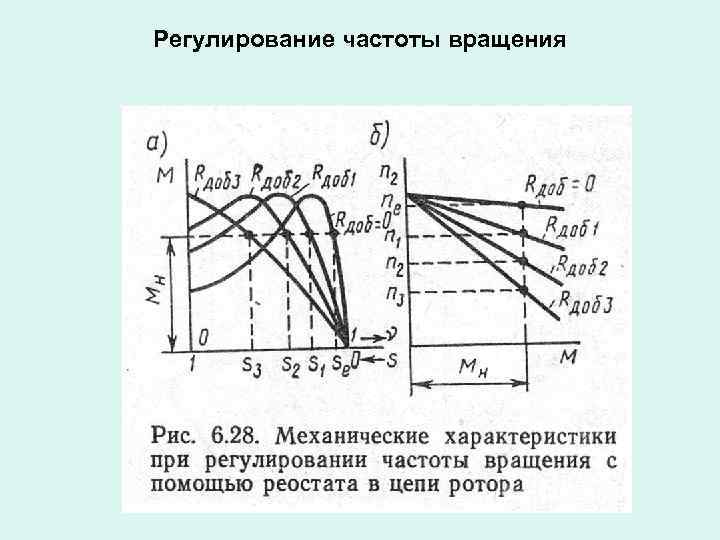

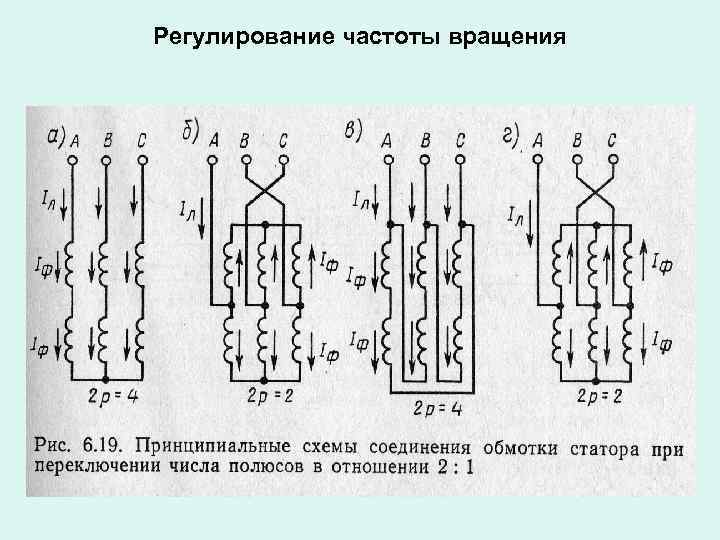

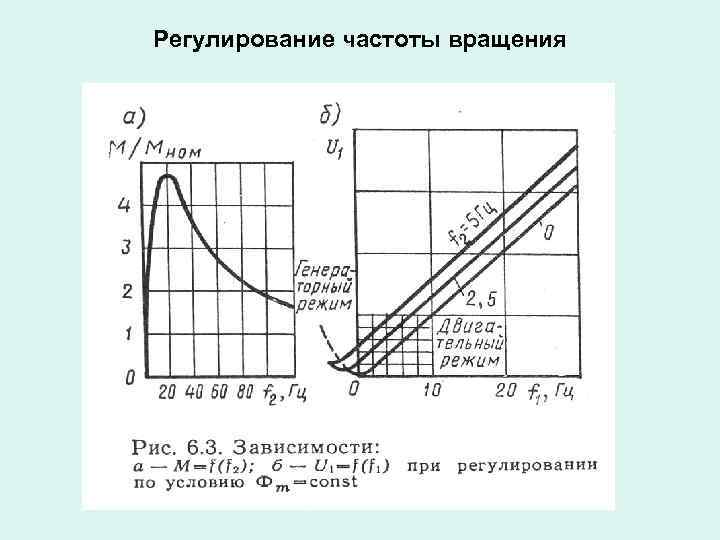

Регулирование частоты вращения Регулирование частоты вращения

Регулирование частоты вращения Регулирование частоты вращения

Регулирование частоты вращения Регулирование частоты вращения

Регулирование частоты вращения Регулирование частоты вращения

Регулирование частоты вращения Регулирование частоты вращения

Регулирование частоты вращения Регулирование частоты вращения

Регулирование частоты вращения Регулирование частоты вращения

Регулирование частоты вращения Регулирование частоты вращения

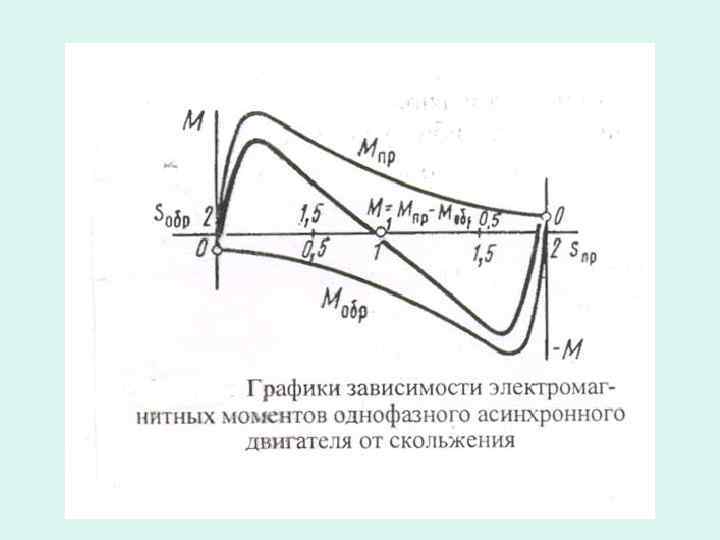

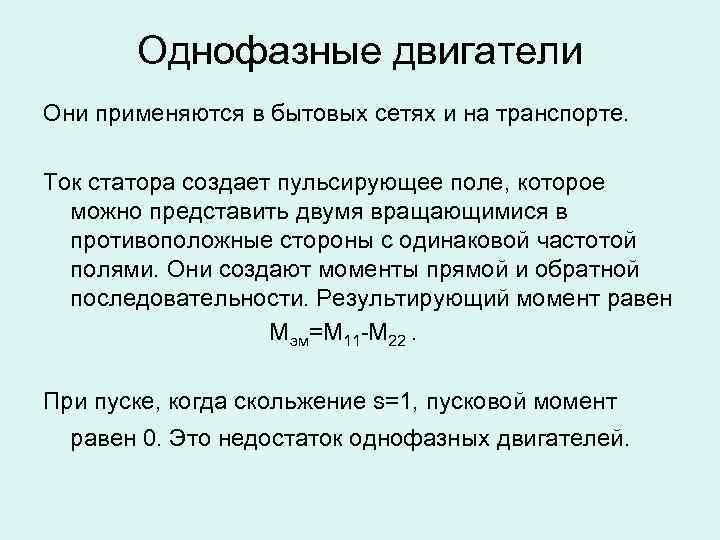

Однофазные двигатели Они применяются в бытовых сетях и на транспорте. Ток статора создает пульсирующее Однофазные двигатели Они применяются в бытовых сетях и на транспорте. Ток статора создает пульсирующее поле, которое можно представить двумя вращающимися в противоположные стороны с одинаковой частотой полями. Они создают моменты прямой и обратной последовательности. Результирующий момент равен Мэм=М 11 -М 22. При пуске, когда скольжение s=1, пусковой момент равен 0. Это недостаток однофазных двигателей.

Принцип действия однофазных двигателей Принцип действия однофазных двигателей

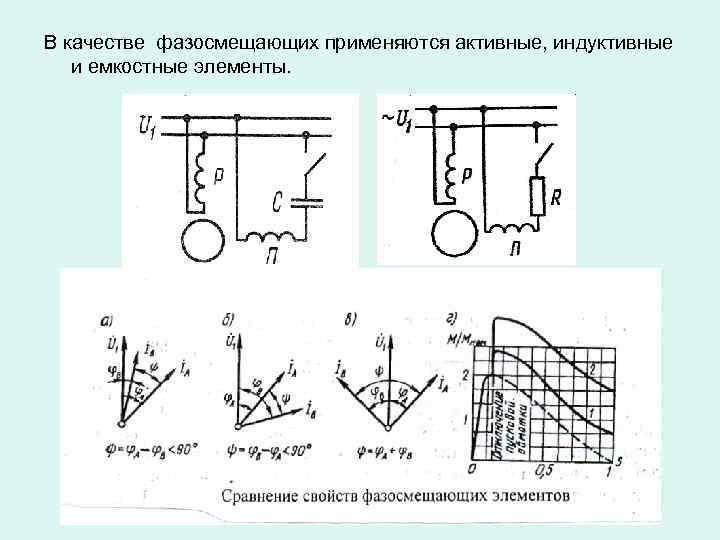

В качестве фазосмещающих применяются активные, индуктивные и емкостные элементы. В качестве фазосмещающих применяются активные, индуктивные и емкостные элементы.

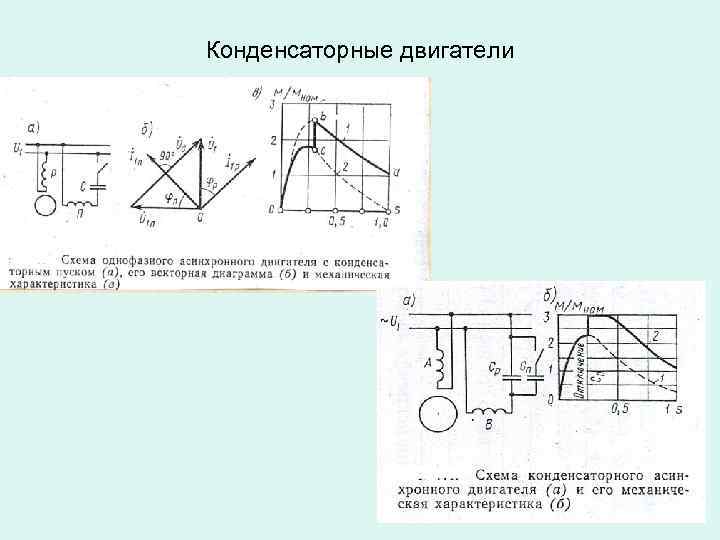

Конденсаторные двигатели Конденсаторные двигатели

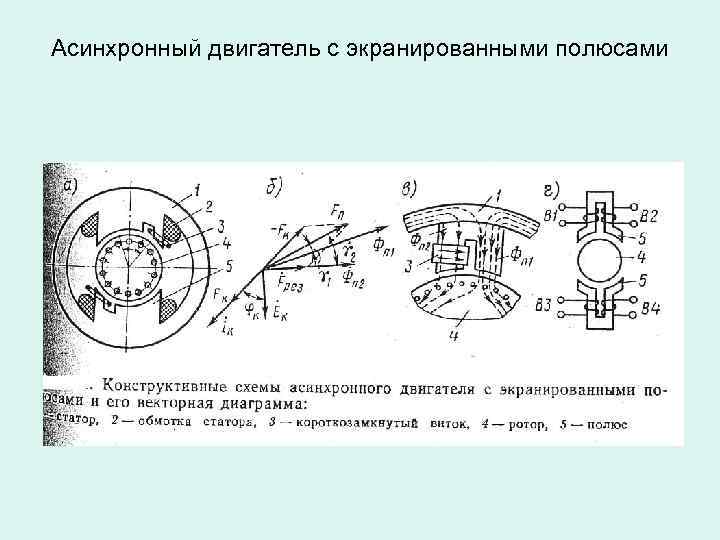

Асинхронный двигатель с экранированными полюсами Асинхронный двигатель с экранированными полюсами

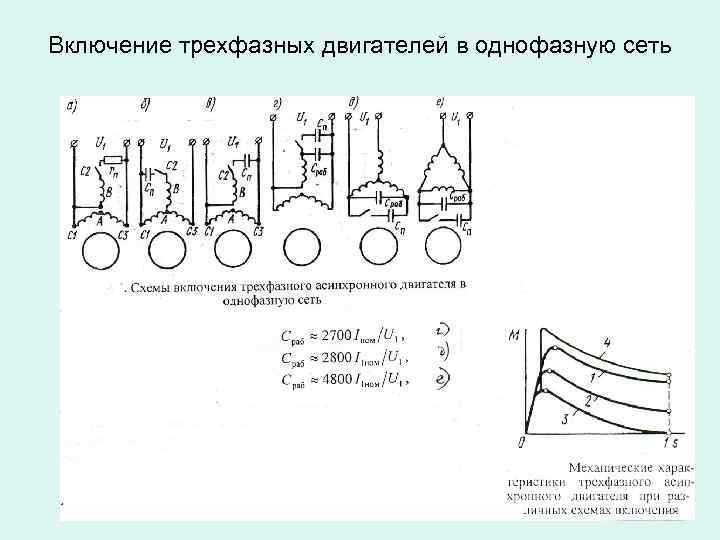

Включение трехфазных двигателей в однофазную сеть Включение трехфазных двигателей в однофазную сеть

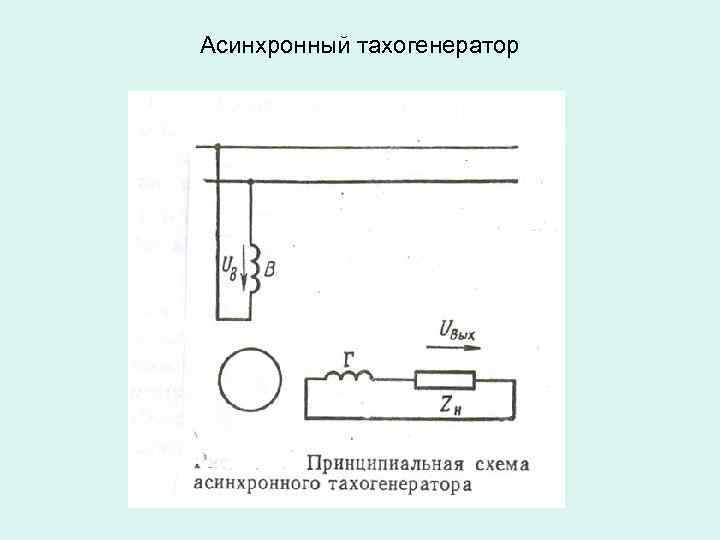

Асинхронный тахогенератор Асинхронный тахогенератор

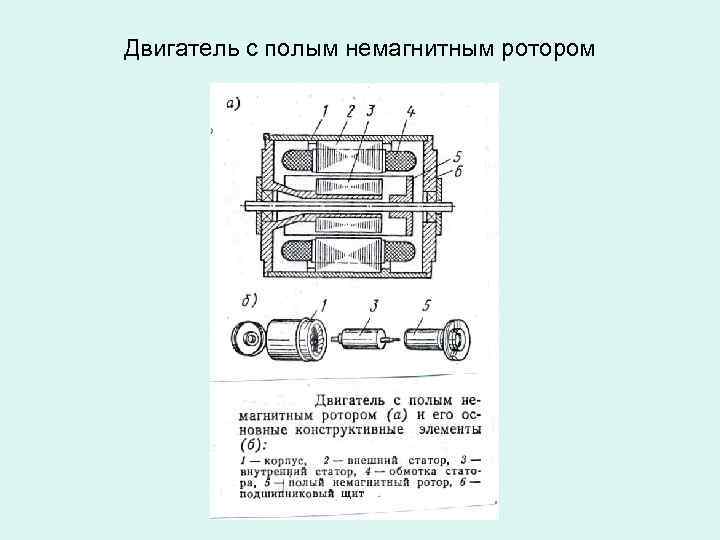

Двигатель с полым немагнитным ротором Двигатель с полым немагнитным ротором

Специальные асинхронные двигатели 1. Асинхронный преобразователь частоты 2. Фазорегулятор и индукционный регуляторы напряжения 3. Специальные асинхронные двигатели 1. Асинхронный преобразователь частоты 2. Фазорегулятор и индукционный регуляторы напряжения 3. Вращающиеся трансформаторы 4. Сельсины 5. Линейный и дуговой асинхронные двигатели

Асинхронный преобразователь частоты Асинхронный преобразователь частоты

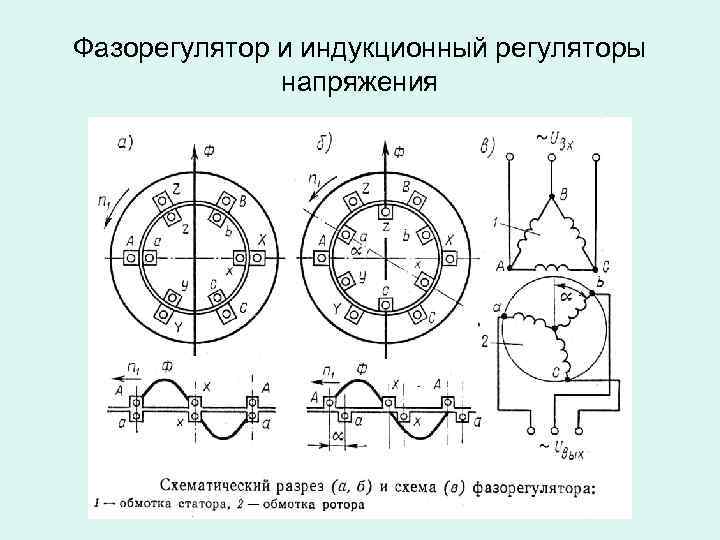

Фазорегулятор и индукционный регуляторы напряжения Фазорегулятор и индукционный регуляторы напряжения

Линейный и дуговой асинхронные двигатели Линейный и дуговой асинхронные двигатели

Линейный и дуговой асинхронные двигатели Линейный и дуговой асинхронные двигатели
