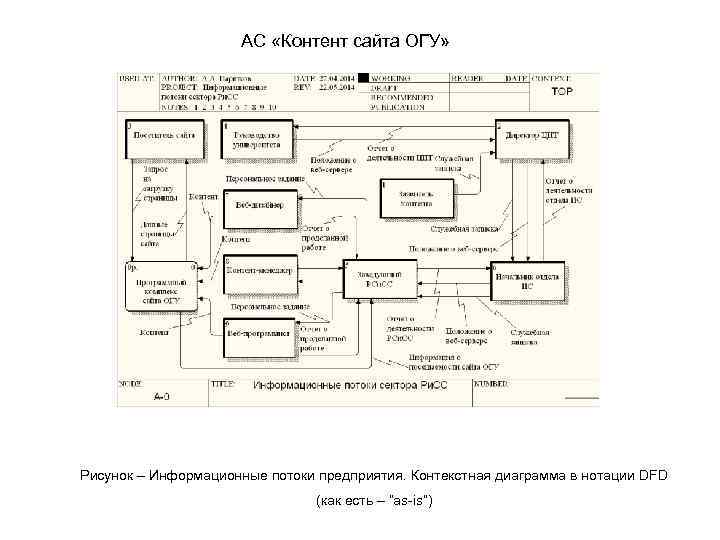

АС «Контент сайта ОГУ» Рисунок – Информационные потоки предприятия. Контекстная диаграмма в нотации DFD (как есть – “as-is”)
Рисунок – Архитектура АС «Контент сайта ОГУ»
Рисунок – Функциональная модель предприятия. Контекстная диаграмма в нотации IDEF 0

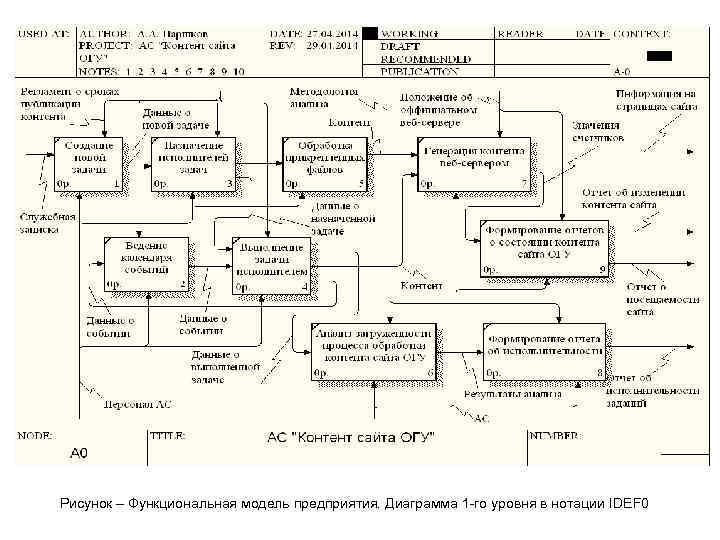

Рисунок – Функциональная модель предприятия. Диаграмма 1 -го уровня в нотации IDEF 0
Рисунок – Информационно-логическая модель предметной области в нотации Ричарда Баркера

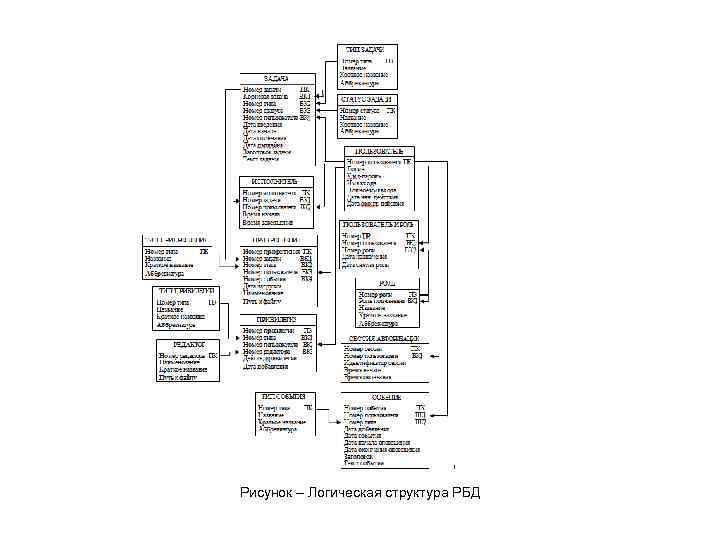

Рисунок – Логическая структура РБД

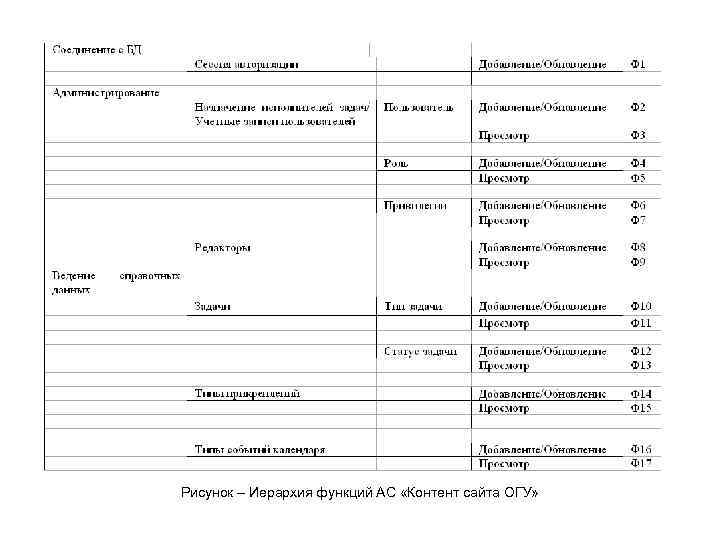

Рисунок – Иерархия функций АС «Контент сайта ОГУ»

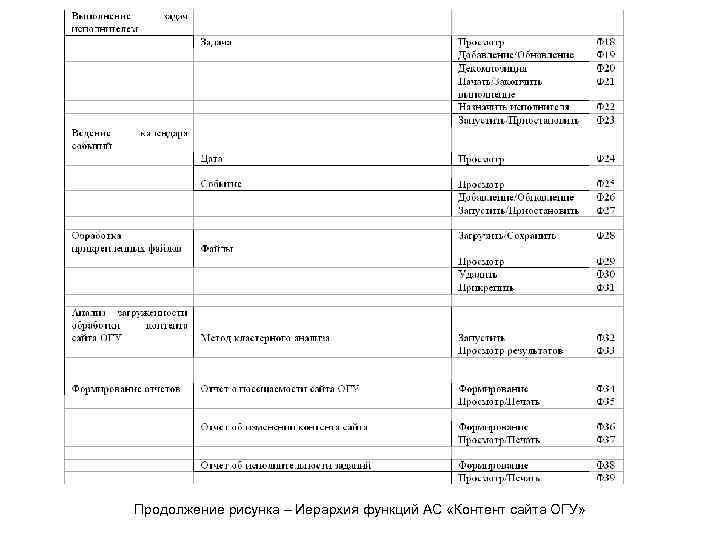

Продолжение рисунка – Иерархия функций АС «Контент сайта ОГУ»

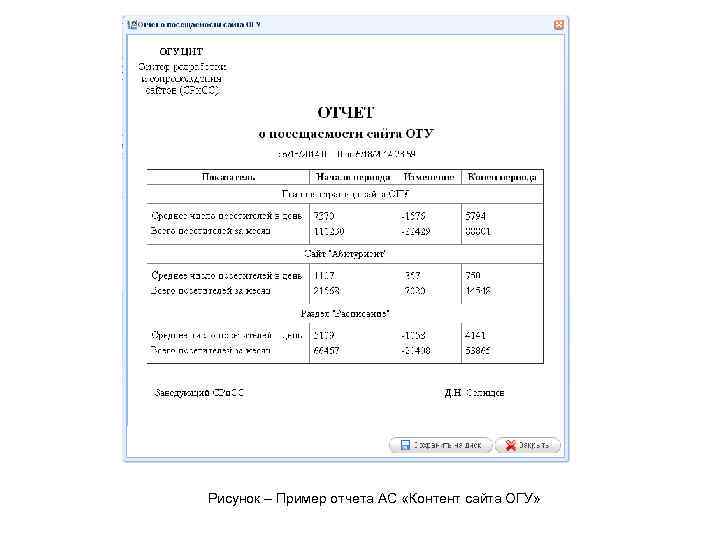

Рисунок – Пример отчета АС «Контент сайта ОГУ»

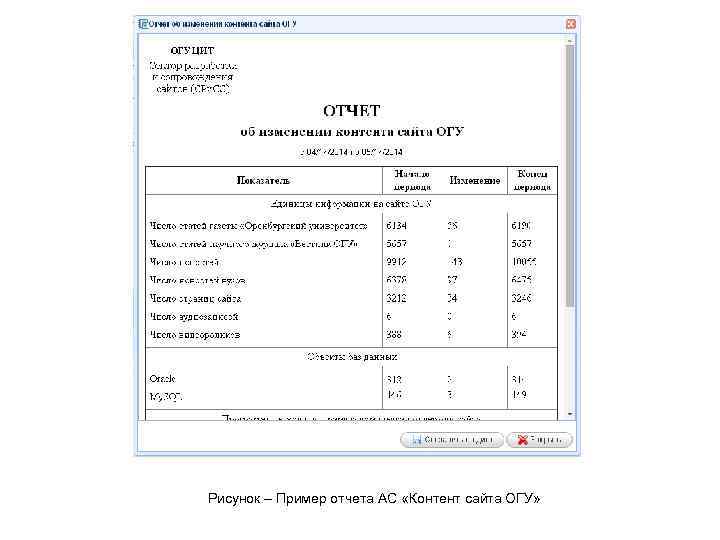

Рисунок – Пример отчета АС «Контент сайта ОГУ»
Рисунок – Пример отчета АС «Контент сайта ОГУ»

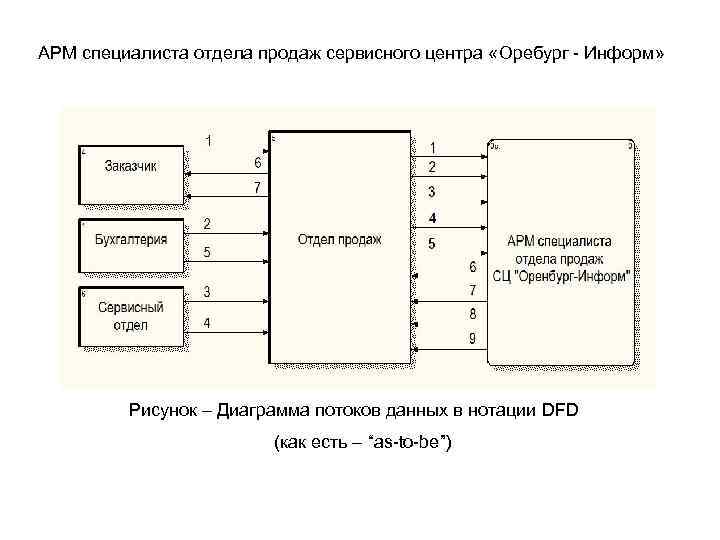

АРМ специалиста отдела продаж сервисного центра «Оребург - Информ» Рисунок – Диаграмма потоков данных в нотации DFD (как есть – “as-to-be”)
Рисунок – Функциональная модель предприятия. Контекстная диаграмма в нотации IDEF 0
Рисунок – Функциональная модель предприятия. Декомпозиция контекстной диаграммы в нотации IDEF 0

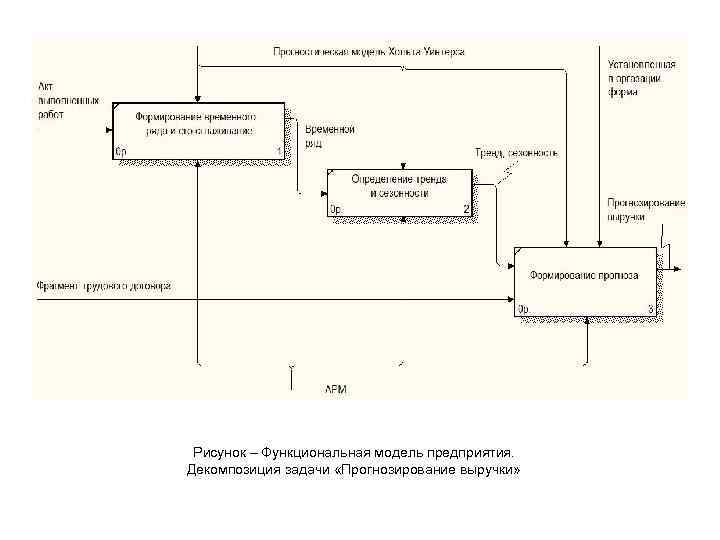

Рисунок – Функциональная модель предприятия. Декомпозиция задачи «Прогнозирование выручки»

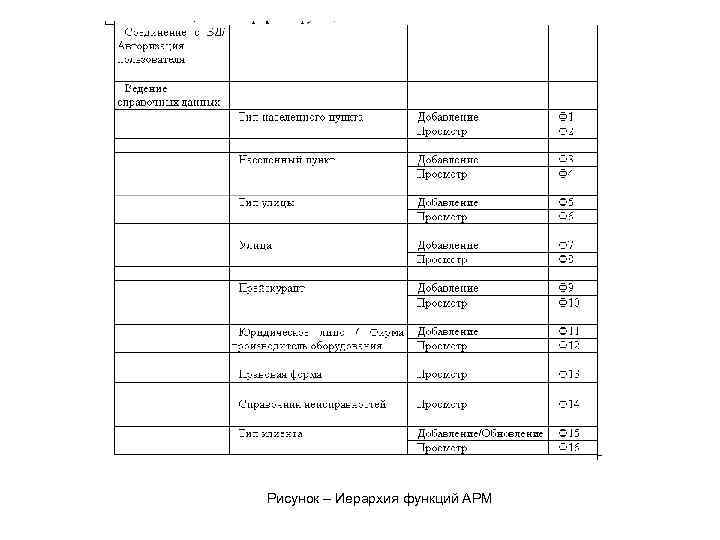

Рисунок – Иерархия функций АРМ

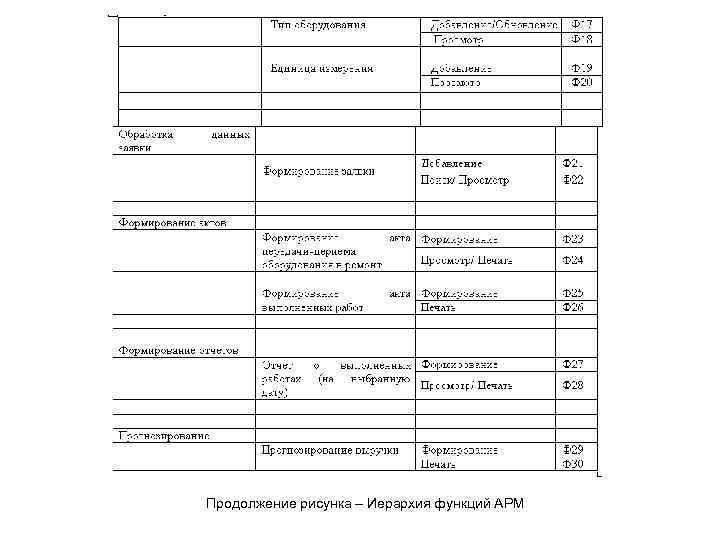

Продолжение рисунка – Иерархия функций АРМ

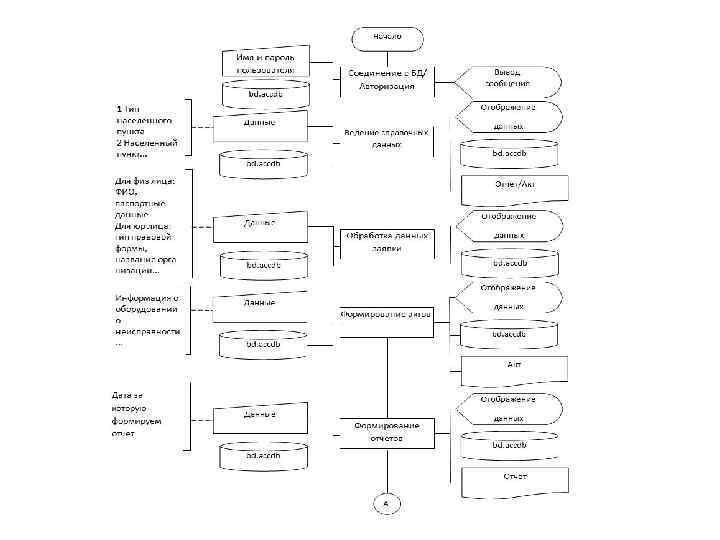

Рисунок – Функциональная схема АРМ

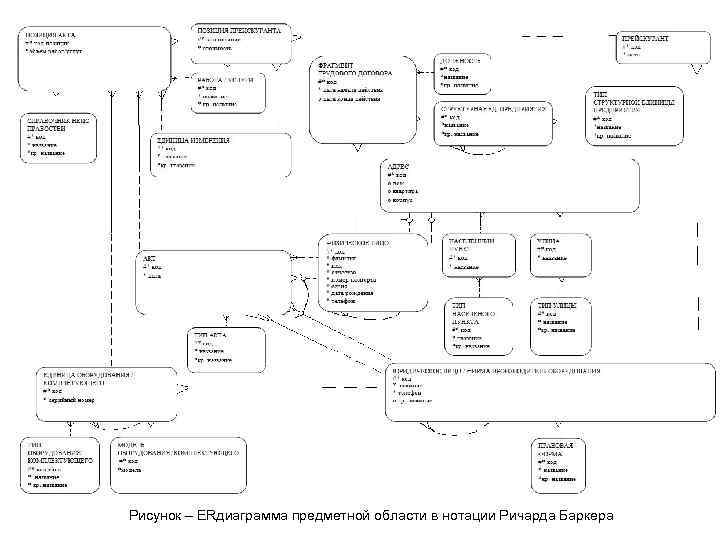

Рисунок – ERдиаграмма предметной области в нотации Ричарда Баркера

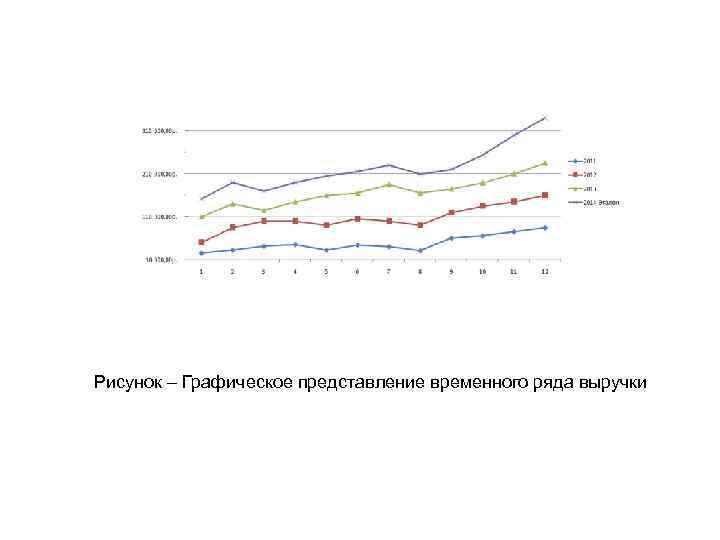

Рисунок – Графическое представление временного ряда выручки
