Архитектурные термины

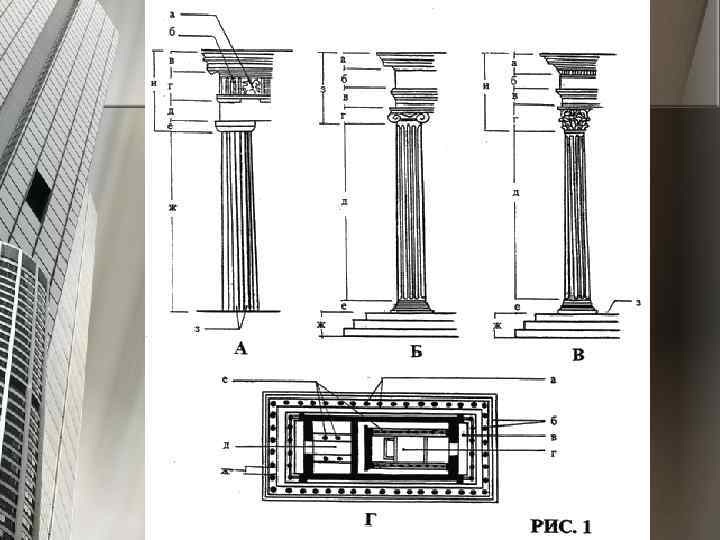

А — дорический ордер: з — метопа, б — триглиф, в — карниз, г — фриз, у — архитрав, е - капитель, ж ствол колоны, з — каннелюры, и антаблемент. Б - ионический ордер: а - карниз, б - фриз, в архитрав, г - капитель, д ствол колоны, е — база колоны, ж стереобат, з - антаблемент. В - коринфский ордер: а — карниз, б — фриз, в — архитрав, г — капитель, д — ствол, е - база колонны, ж стереобат, з - стилобат. Г - план древнегреческого храма: а — колонны периптера, б ступени стереобата, в — пронаос, г — наос (целла), д — опистодом, е - внутренние колонны, ж - интерколумний.

а — односкатная б — двускатная крыша; в — вальмовая (четырехскатная) крыша; г — полувальмовая крыша; д — вальмовая крыша с козырьком; е — мансардная крыша с фронтоном; ж — мансардная вальмовая крыша; з — мансардовая крыша с дополнительным скатом; и — бочкообразная крыша; к — шедовая крыша; л — крестовая крыша; м — складчатая конусообразная крыша; н — луковичная глава; о — сомкнутая кровля; и — круглая односкатная крыша; Р — пирамидальная крыша; с — коническая крыша; т— купольная крыша; у — ромбовидная крыша; ф — скатная крыша с луковицей.

а — крестоцвет; б — фиал; в — крабб; г — галерея; д — вимперг; е — ажурное окно; ж — стержень фиала; з — консоль.

А — крестовый свод; Б — монастырский свод; В — цилиндрический свод; Г — купольный свод; Д — сомкнутый свод; Е — стрельчатый свод; Ж — крещатый свод; 3 — зеркальный свод: а — зеркало, б — падуга; И — парусный свод: а — парус; К — византийский свод: а — парус; Л — готический (звездчатый) свод.

А — полуциркульная, или круговая арка; а — замковый камень. Б — пологая арка. В — круговая плоская (лучковая) арка. Г — трехцентровая (коробовая) арка. Д — приподнятая арка. Е — подковообразная арка. Ж, 3 - трехлопастные арки. И — стрельчатая арка. К — стрельчатая сжатая арка. Л — стрельчатая зубчатая арка. М — килевидная арка.

а — окно верхнего яруса; б— трифорий; в — лопатки (лизены); г — аркада; д — импост; е — опорный столб.

а — восточные башни хора; б — восточный хор; в — ризница; г — трансепт; д — южный неф; е — многогранное завершение хора; ж — башня над средокрестием; з — продольный неф; и — западные башни хора; к — западная башня.

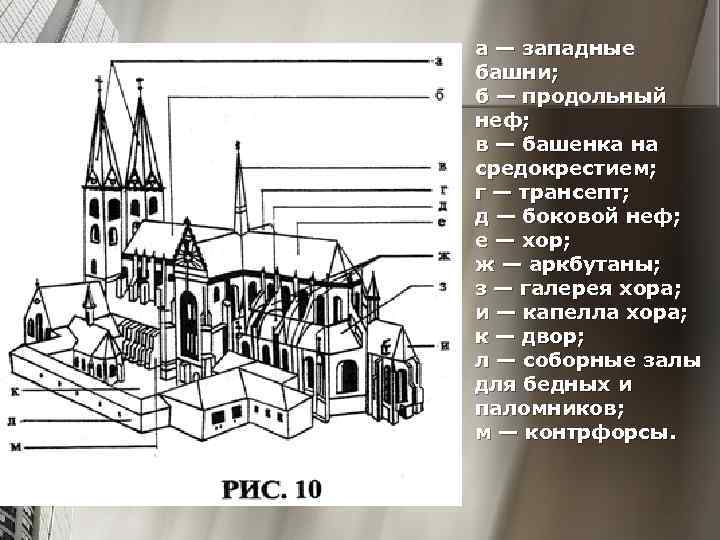

а — западные башни; б — продольный неф; в — башенка на средокрестием; г — трансепт; д — боковой неф; е — хор; ж — аркбутаны; з — галерея хора; и — капелла хора; к — двор; л — соборные залы для бедных и паломников; м — контрфорсы.
