АРХИТЕКТУРНЫЕ РЕШЕНИЯ. КОНСТРУКТИВНЫЕ И ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ 10. 02. 2018 1

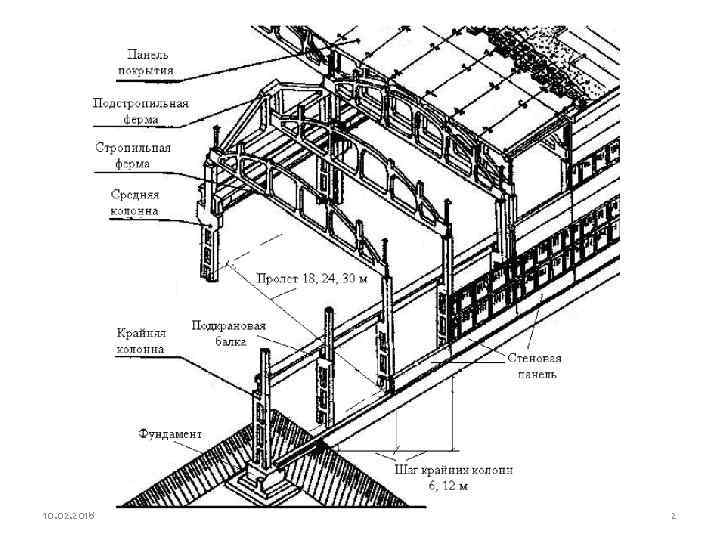

10. 02. 2018 2

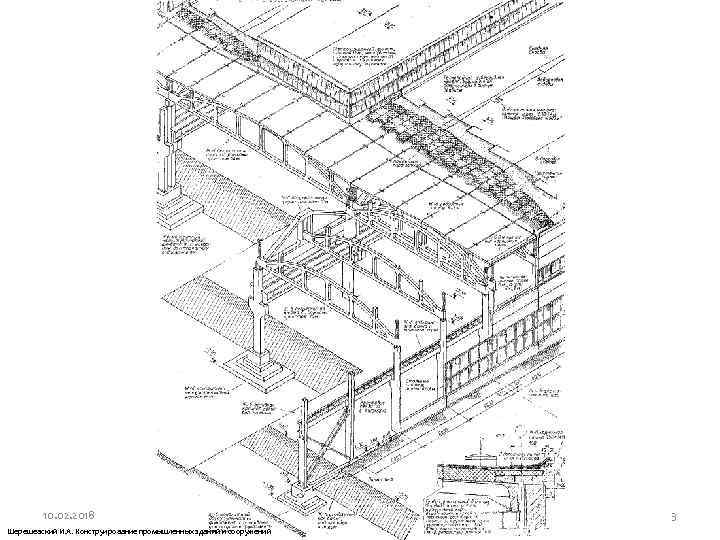

10. 02. 2018 Шерешевский И. А. Конструирование промышленных зданий и сооружений 3

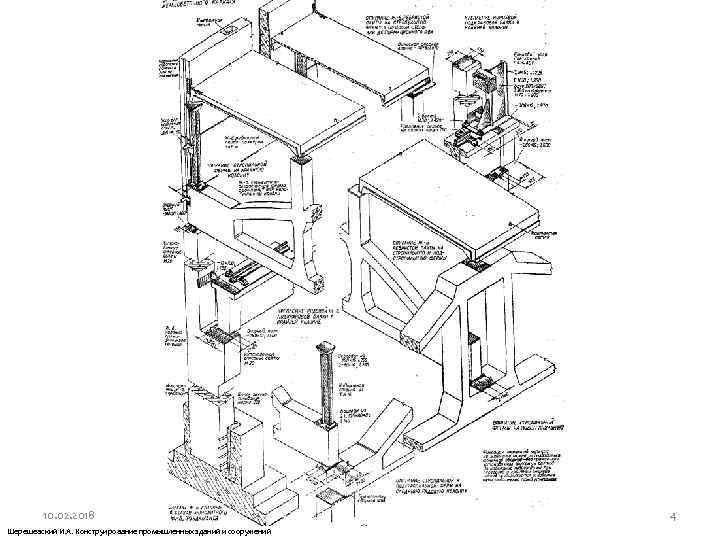

10. 02. 2018 Шерешевский И. А. Конструирование промышленных зданий и сооружений 4

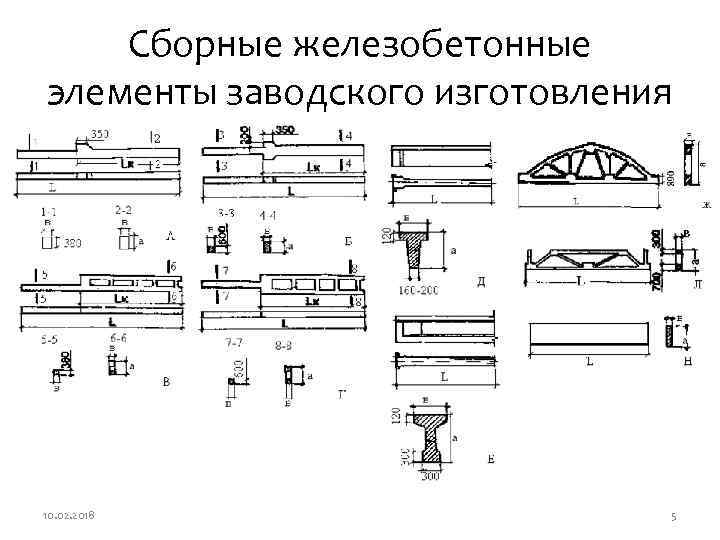

Сборные железобетонные элементы заводского изготовления 10. 02. 2018 5
Колонны 1 – колонны сплошного сечения: а – крайнего ряда б – среднего ряда 1 а б 2 – двухветвевые колонны: а – крайнего ряда б – среднего ряда 10. 02. 2018 6

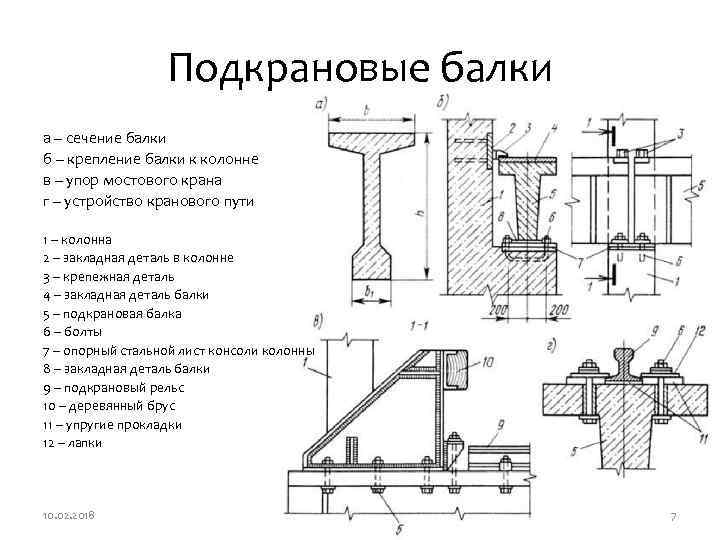

Подкрановые балки а – сечение балки б – крепление балки к колонне в – упор мостового крана г – устройство кранового пути 1 – колонна 2 – закладная деталь в колонне 3 – крепежная деталь 4 – закладная деталь балки 5 – подкрановая балка 6 – болты 7 – опорный стальной лист консоли колонны 8 – закладная деталь балки 9 – подкрановый рельс 10 – деревянный брус 11 – упругие прокладки 12 – лапки 10. 02. 2018 7

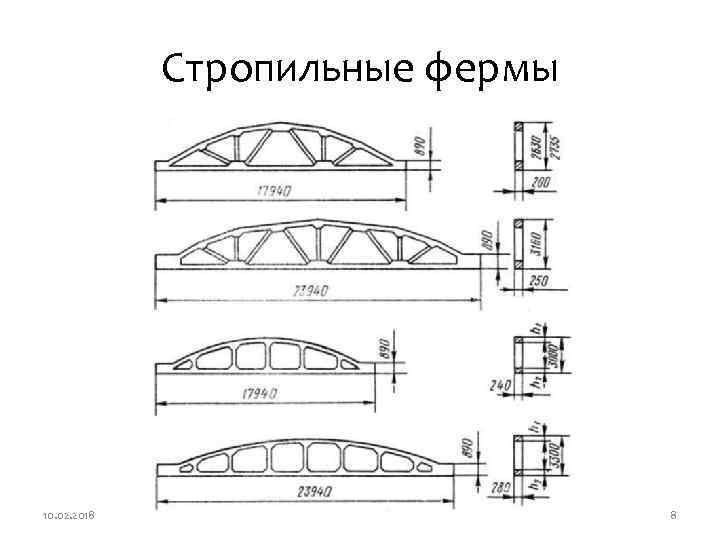

Стропильные фермы 10. 02. 2018 8

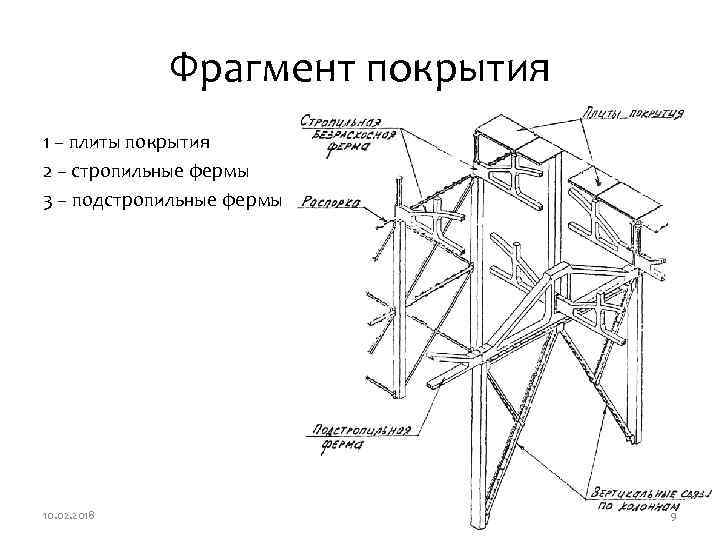

Фрагмент покрытия 1 – плиты покрытия 2 – стропильные фермы 3 – подстропильные фермы 10. 02. 2018 9

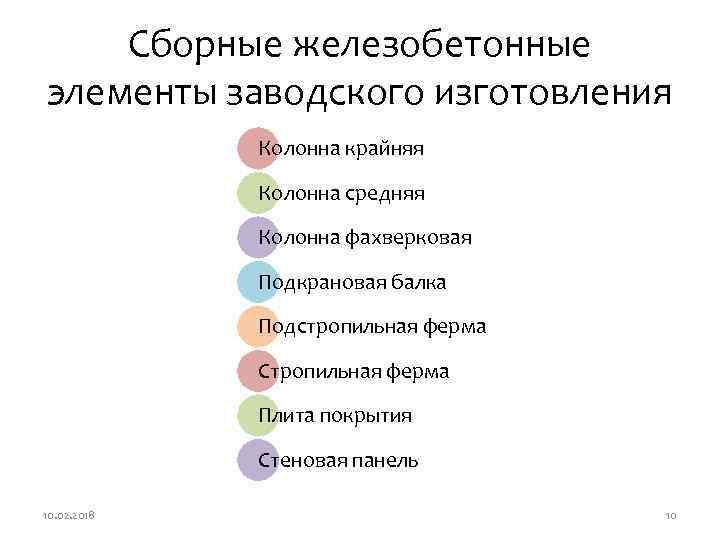

Сборные железобетонные элементы заводского изготовления Колонна крайняя Колонна средняя Колонна фахверковая Подкрановая балка Подстропильная ферма Стропильная ферма Плита покрытия Стеновая панель 10. 02. 2018 10
ИСХОДНЫЕ ДАННЫЕ 10. 02. 2018 11
10. 02. 2018 12

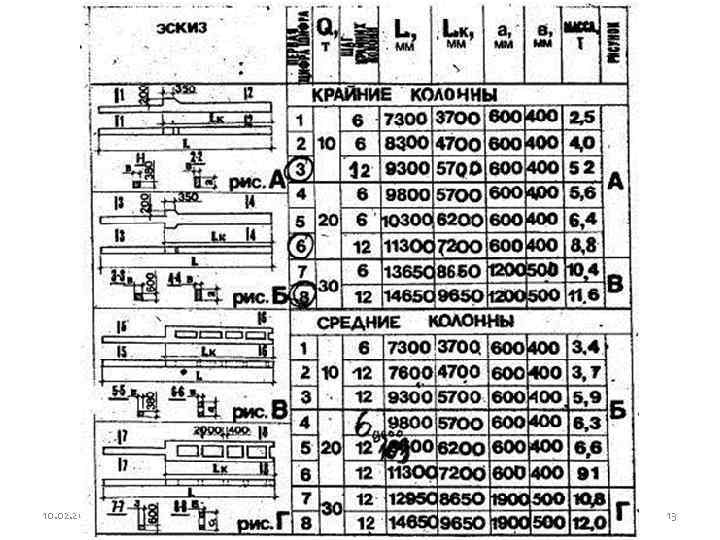

10. 02. 2018 13
10. 02. 2018 14

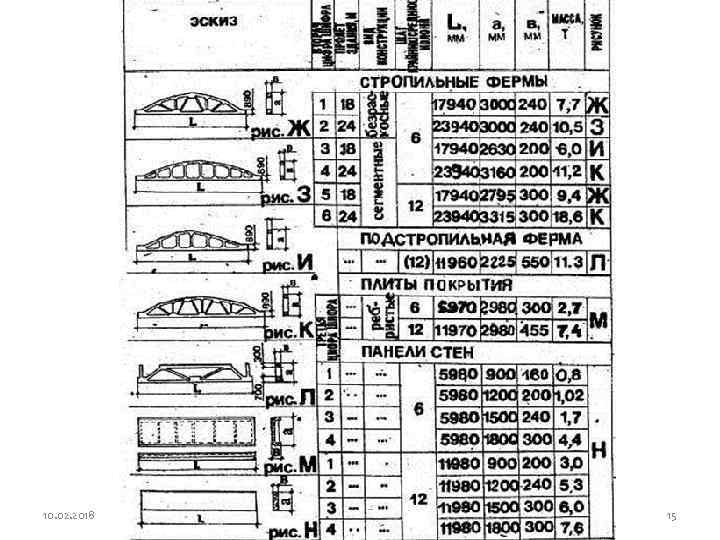

10. 02. 2018 15
ПРАКТИЧЕСКОЕ ЗАДАНИЕ 10. 02. 2018 16

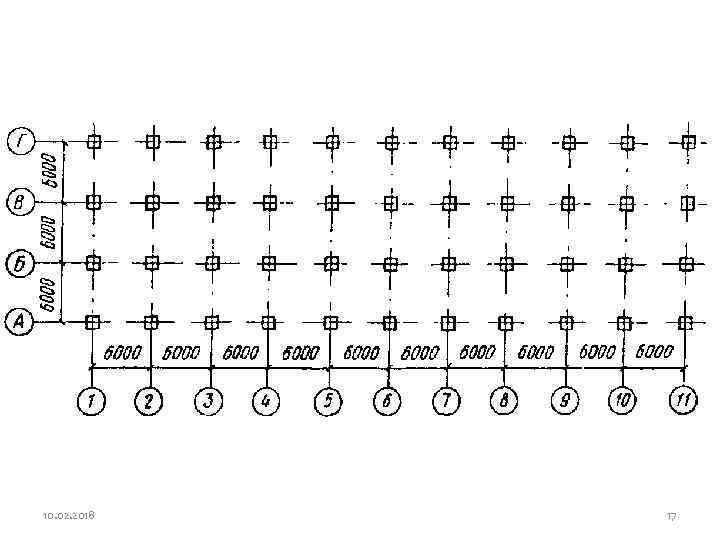

10. 02. 2018 17

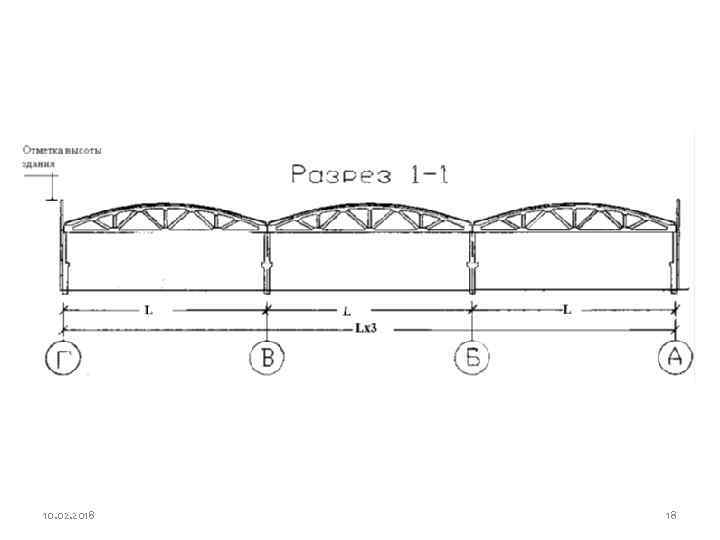

10. 02. 2018 18

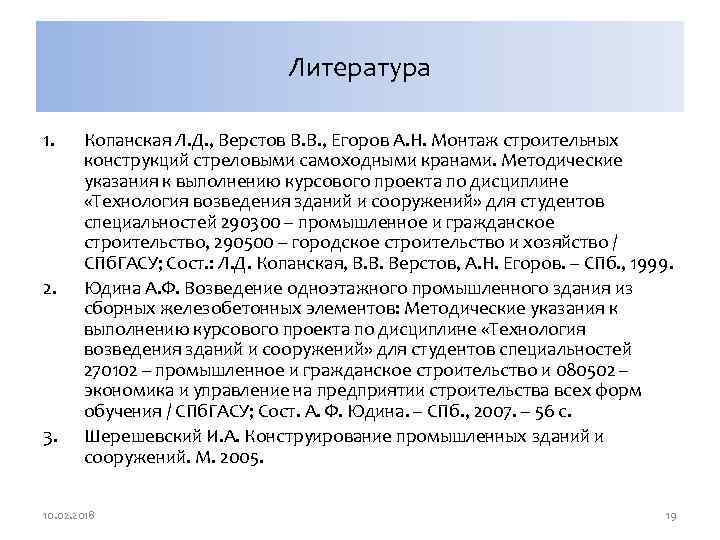

Литература 1. 2. 3. Копанская Л. Д. , Верстов В. В. , Егоров А. Н. Монтаж строительных конструкций стреловыми самоходными кранами. Методические указания к выполнению курсового проекта по дисциплине «Технология возведения зданий и сооружений» для студентов специальностей 290300 – промышленное и гражданское строительство, 290500 – городское строительство и хозяйство / СПб. ГАСУ; Сост. : Л. Д. Копанская, В. В. Верстов, А. Н. Егоров. – СПб. , 1999. Юдина А. Ф. Возведение одноэтажного промышленного здания из сборных железобетонных элементов: Методические указания к выполнению курсового проекта по дисциплине «Технология возведения зданий и сооружений» для студентов специальностей 270102 – промышленное и гражданское строительство и 080502 – экономика и управление на предприятии строительства всех форм обучения / СПб. ГАСУ; Сост. А. Ф. Юдина. – СПб. , 2007. – 56 с. Шерешевский И. А. Конструирование промышленных зданий и сооружений. М. 2005. 10. 02. 2018 19
